Zębnik stożkowy i mechanizm różnicowy

Kontrola regulacji

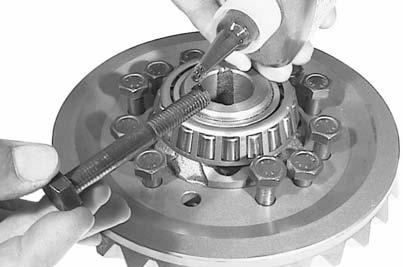

Aby skontrolować odcisk kontaktowy zębów przekładni zębatej stożkowej, poplamić koło koronowe za pomocą minii ołowianej i wykryć kontakt. Kontrolę odcisku kontaktowego zawsze należy wykonać na zębach koła koronowego i z 2 stron. Przed wykonaniem kontroli, zamontować koło koronowe za pomocą Loctite (243) i dokręcić śruby z momentem 10,5 daN·m (20.29 SI)9,5 daN·m (20.25 SI).

Kontakt prawidłowy (A)

Jeśli regulacja przekładni zębatej stożkowej jest prawidłowa, kontakt powierzchni zębów będzie regularny.

Kontakt nadmierny na wierzchołku zęba (B)

Przybliżyć zębnik do wieńca i następnie oddalić wieniec od zębnika, aby uregulować luz.

Kontakt nadmierny przy podstawie zębu (C)

Oddalić zębnik od wieńca i następnie przybliżyć wieniec do zębnika, aby uregulować luz.

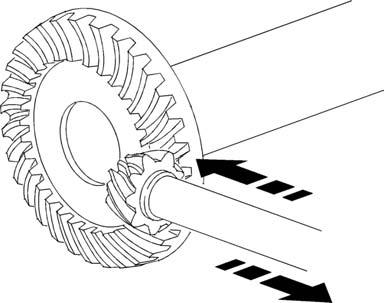

Przesunięcia dla korekt

D. Przesunąć zębnik, aby zmodyfikować kontakt typu (B). E. Przesunąć zębnik, aby zmodyfikować kontakt typu (C). Jeśli (D) lub (E) okaże się konieczny, wykonać ponownie obciążenia wstępne i luz międzyzębny.

451hsm42

A

Rys. 81

B

C

451hsm43 Rys. 82

D E
