WYMONTOWANIE/ZAMONTOWANIE SIŁOWNIKA ZAWIESZENIA20.25SI...........................................................D2

Legenda

77 Śruba. 78 Nakrętka. 79 Ogranicznik. 80 Śruba. 81 Nakrętka. 82 Śruba. 83 Sworzeń siłownika. 84 Siłownik. 85 Pierścień blokujący. 86 Podkładka okrągła. 87 Uszczelka. 88 Podkładka okrągła. 89 Smarownica. 90 Podkładka okrągła. 91 Uszczelka. 92 Złącze hydrauliczne.

Siłownik zawieszenia i wahacz dolny

93 Wahacz dolny. 94 Ogranicznik skrętu kół. 95 Śruba. 96 Sworzeń. 97 Smarownica. 98 Śruba. 99 Uszczelka. 100 Pierścień. 101 Pierścień. 102 Podkładka okrągła. 103 Uszczelka. 104 Nakrętka. 105 Uszczelka. 106 Kołnierz przedni. 107 Śruba. 108 Pierścień. 109 Śruba. 110 Korek. 111 Pierścień blokujący. 112 Pokrywa. 113 Kołnierz tylny. 114 Śruba z końcem stożkowym. 115 Nakrętka. 116 Drążek skrętny. 117 Pierścień uszczelniający okrągły. 118 Sworzeń. 119 Uszczelka. 120 Podkładka okrągła. 121 Pierścień. 122 Uszczelka.

Wymontowanie/zamontowanie siłownika zawieszenia20.25SI

– Unieruchomić ciągnik (patrz punkt "Czynności wstępne przed interwencją na moście przednim"). – Zawiesić zespół na poziomie czopu koła. – Wymontować sworzeń (48), ((patrz wymontowanie wahacza górnego 20.25SI). – Wymontować sworzeń (96), (patrz wymontowanie wahacza dolnego 20.25SI) – Zapewnić dostęp do części dolnej siłownika przez podniesienie zespołu. – Wymontować pierścień ustalający (93). – Wymontować część dolną siłownika za pomocą ściągacza. – Postępować w ten sam sposób dla części górnej po wyjęciu pierścienia ustalającego (85). – Dla zamontowania, postępować w kolejności odwrotnej do wymontowania.

452msm99

43

96 121 48

93

84

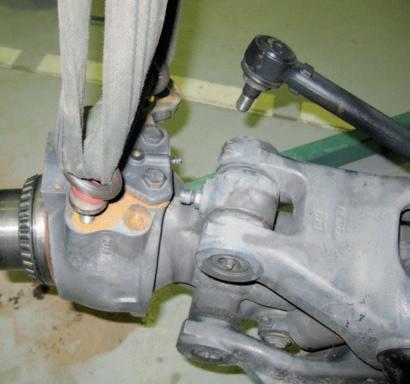

Rys. 42
