ZAMONTOWANIE WAHACZA GÓRNEGO20.29SI...................................................................................................D2

Czop koła i wahacz górny

Zamontowanie wahacza górnego20.29SI

– Przykręcić nowe smarownice. – Zamontować 2 pierścienie zużycia (69) i (49) i 2 uszczelki z wargami (50) (wargi do wewnątrz i sprężyna do zewnątrz wahacza), za pomocą narzędzi nr 6005006559 i nr 6005006555. – Zamontować 2 podkładki z mosiądzu (48),(67) ustawiając stronę z wgłębieniami do zewnątrz wahaczy.

32

50 49 48

67 69

452msm95 Rys. 35

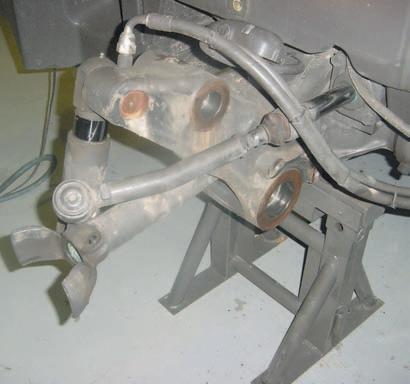

452hsm43 Rys. 36

Czop koła i wahacz górny

47

64 66 68 26

27

452msm96 Rys. 37

– Smarować i zamontować pierścienie uszczelniające na sworzniu górnym (47) i pierścień (66). – Ustawić wahacz górny i nawlec sworzeń (47).

Uwaga:Sworzeń górny jest nawlekany od części przedniej mostu. Ustawić rowek sworznia naprzeciw gwintu.

– Zamontować przekładkę (68) od strony wahacza nie obrobionego skrawaniem. – Zamontować pierścień (66) z jego pierścieniem uszczelniającym. – Przybliżyć 3 śruby (64). – Wkręcić i dokręcić śrubę z końcem stożkowym (26) z momentem 13,5 daN·m. – Dokręcić przeciwnakrętkę (27) z momentem 7 daN·m. – Dokręcić 3 śruby (64) z momentem 5 daN·m. – Dla dalszych czynności, postępować w kolejności odwrotnej do wymontowania przestrzegając zalecanych momentów dokręcania.
