AUSBAU DES ACHSTRICHTERS

Bezeichnung

1 Radschraube. 2 Achswelle. 3 3 lippige Dichtung. 4 Lagerkegel. 5 Dichtring. 6 Lagerschale. 7 Hinterachstrichter. 8 Zentrierstift. 9 Lippendichtung. 10 Lagerschale. 11 Lagerkegel. 12 Stopfen oder Schmiernippel. 13 Zentrierstift. 14 Hohlrad. 15 Schraube. 16 Sicherungsblech mit Innennase. 17 Sicherungsring. 18 Planetenradträger. 19 Einstellscheibe(n). 20 Tripode-Unterlegscheibe. 21 Federnde Unterlegscheibe. 22 Schraube. 23 Sonnenrad. 24 Bremsplatte. 25 Bremsscheibe. 26 Dichtung. 27 Planetenradbolzen. 28 Scheibe. 29 Planetenrad. 30 Nadeln. 31 Distanzstück. 32 Schraube.

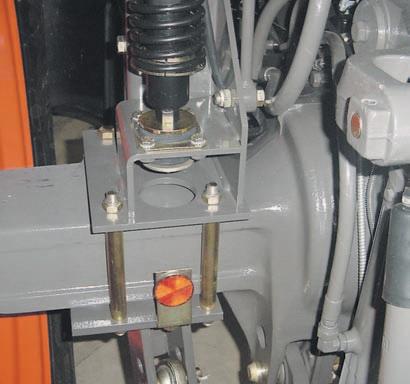

– Den Traktor abstellen. Handbremse anziehen. Den Lenkeinschlag zwischen Vorderachse und Motorträger verkeilen. – Batterie abklemmen. – Mit einem verschiebbaren Wagenheber und einem geeigneten Träger den betroffen Teil des Traktors anheben und eine Stütze unterstellen. Das Rad ausbauen. – Die Halterung des Stoßdämpfers der Kabine auf der Seite des Hinterachstrichters lösen und entfernen, in dem die Fahrerkabine leicht angehoben wird (Abb. 2). – Die Fahrerkabine sichern. – Den Kraftsensor "B335" oder "B336" (je nach Seite) und die Zubehörteile ausbauen. – Mit einem verschiebbaren Wagenheber oder einem Flaschenzug und einem geeigneten Träger den Achstrichter aus dem Hinterachsgehäuse entfernen. – Bremsscheibe (25), Planetenrad (23) und Bremsplatte (24) ausbauen..

Hinweis: Der Kranz (14) kann nicht ausgebaut werden.

343msm19 Bild 2

14 23

24 25

362msm69 Bild 3
