EINSTELLUNG DES FLANKENSPIELS

Messung des Spiels

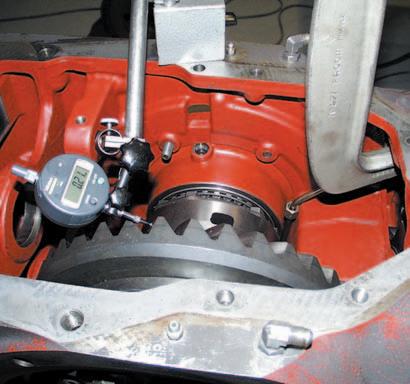

Diese Einstellung erfolgt mit einer/mehreren Einstellscheibe(n) (38). – Das Antriebsritzel blockieren. – Die Spitze der Messuhr auf einen Zahn des Zahnkranzes setzen und zwar einmal auf halber Höhe und dann am Ende des Zahns (Abb. 31). – Das Spiel messen. – Diese Messung an vier gegenüberliegenden Punkten des Hohlraddurchmessers durchführen. – Den Duchschnittswert der 4 Werte ermitteln. – Dieser Wert muss zwischen 0,15 und 0,45 mm liegen. – Es können zwei Fälle auftreten: ein zu großes oder ein zu kleines Spiel.

Zu großes Spiel

Sollte das gemessene Spiel zu groß sein, so muss das Hohlrad näher zum Ritzel geschoben werden. Es muss also die Dicke der Einstellscheibe (38) erhöht und jene des Ölspritzrings (20) um denselben Wert reduziert werden, um die Vorlast der Lager des Differentials nicht zu verändern.

Zu kleines Spiel

Sollte das Spiel zu klein sein, so muss das Hohlrad vom Ritzel weggeschoben werden. Demzufolge muss die Dicke der Einstellscheibe (38) reduziert und jene des Ölspritzringes (20) um denselben Wert erhöht werden, um die Vorlast der Lager des Differentials nicht zu verändern.

343msm51 Bild 30

20 19

343msm2d

37

38

39

Bild 31
