FUNCIONAMENT O

Sistemas montagem acessórios hidráulicos

O acoplador hidráulico opcional permite operador permanecer banco operador e alterar rapidamente acessórios braço carregador

O interruptor acoplamento hidráulico deve ser utilizado conjunto com uma das três funções hidráulicas (premindo - o até final respectivo curso):

• O interruptor auxiliar alavanca controlo

• A operação descida braço carregador

• A operação enrolamento acessório

Para simplificar é apenas mencionada apenas uma das três funções

NOT Se tiver dúvidas sobre como instalar remover contacte o seu

Remover o acessório

Posicione o acessório acima superfície

Prima e mantenha premido o interruptor mento hidráulico (1) posição Com a outra mão active e mantenha o interruptor auxiliar alavanca

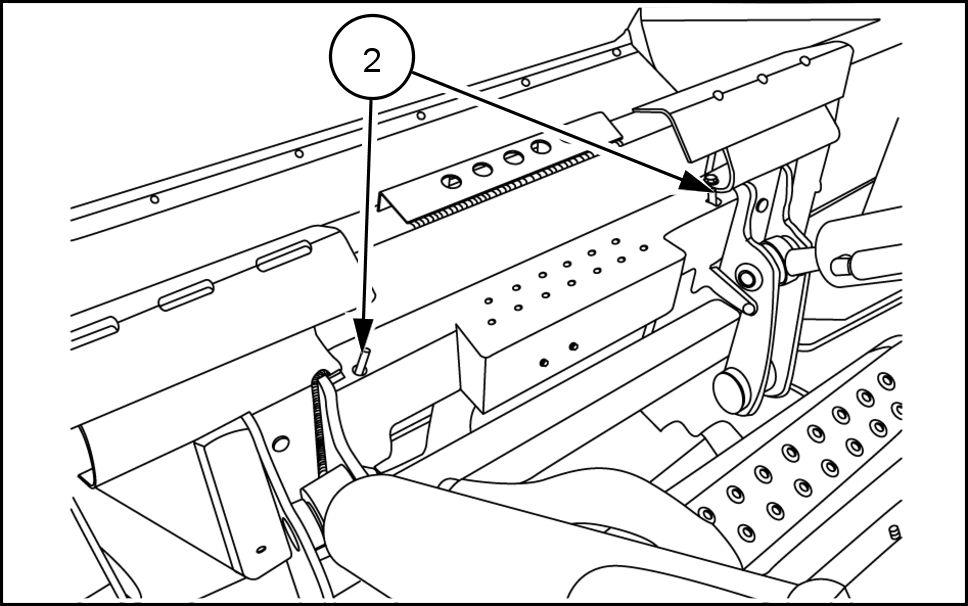

Continue a manter interruptores à medida que serva marcas vermelhas nos pernos indicadores (2) a marcas vermelhas indicam que o acoplador está posição desbloqueio.

Liberte o interruptor auxiliar alavanca controlo e o interruptor acoplamento hidráulico.

Coloque o acessório superfície desenrole o acoplamento e afaste a máquina

Instalação acessório

Confirme marcas vermelhas nos pinos dicador (2) estão visíveis (posição marcas vermelhas não estiverem prima e mantenha premido o interruptor acoplamento dráulico (1) posição Com a outra mão active e mantenha o interruptor auxiliar vanca

Incline o acoplador hidráulico para a Desloque lentamente a máquina direcção acessório até que ambas patilhas parte superior acoplador estejam por baixo e alinhadas com pontos fixação

Eleve o braço carregador o suficiente para engatar o

Enrole o acoplamento para direcção quina até que o acessório esteja totalmente apoiado acoplador e acima

NOT passo pernos indicadores não recolherem, poderá ser necessário reposicionar o acessório acoplador

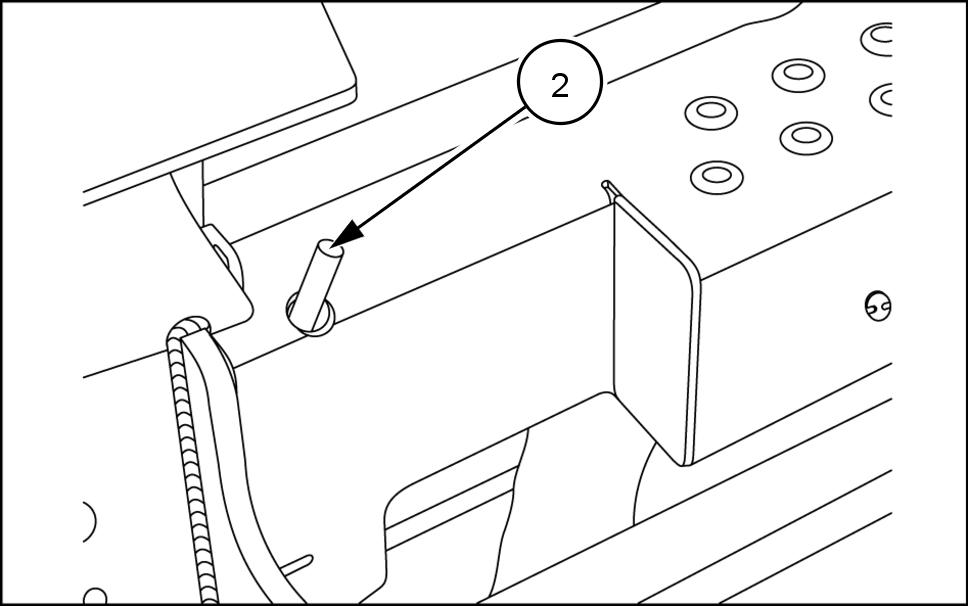

Active o interruptor auxiliar alavanca controlo até fim respectivo curso pernos indicadores (2) acoplador recolhem para a posição bloqueio e marcas vermelhas vão deixar tar visíveis nos pernos

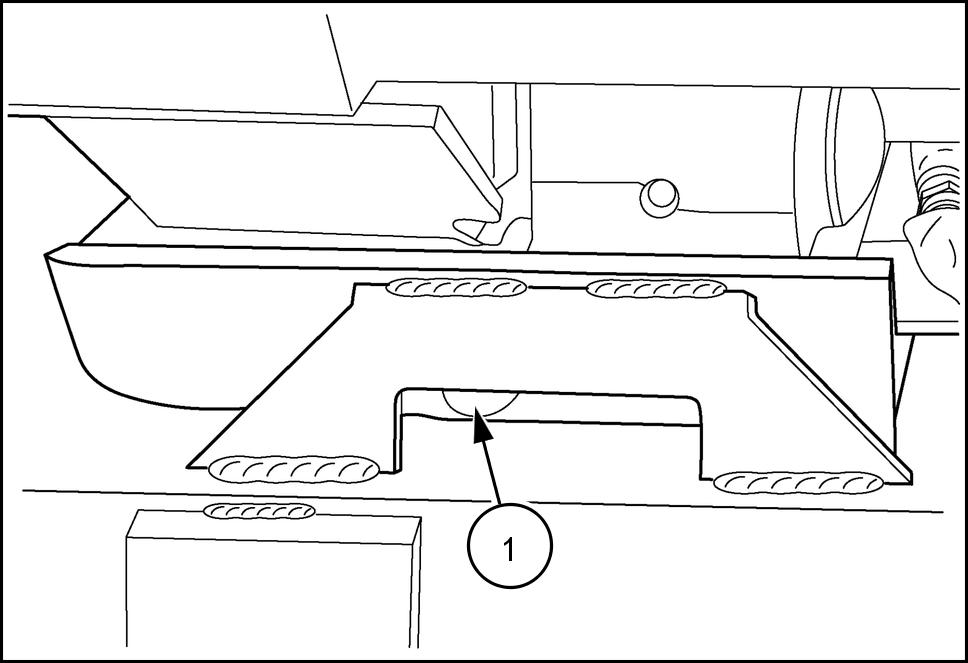

Eleve lentamente e enrole o acessório para Não saia banco operador , mas faça uma inspecção visual a partir cabina para verificar pinos bloqueio inferiores acoplador hidráulico (1) dem - totalmente nos encaixes das patilhas res

A VISO estas instruções não forem poderão ocorrer ferimentos graves morte. W0947A

Perigo: queda objectos!

Antes operar a máquina, certifique - sempre que o balde o acessório tra devidamente bloqueado acoplador balde carregador acessório que não encontre devidamente bloqueado plador poderá soltar - durante o funcionamento carregador .

Certifique - que o acessório está fixo e é seguro utilizálo. Opere o acessório longo toda a gama movimentos antes iniciar operações normais

Funcionamento terreno

A Viso

A falha equipamento poderá provocar acidentes ferimentos!

Aperte sempre o cinto segurança adequadamente antes operar a máquina. Inspeccione peças cinto segurança para verificar apresentam sinais desgaste e / danos. Para tir a segurança operador , substitua quaisquer peças gastas danificadas cinto segurança antes utilização.

Se estas instruções não forem poderão ocorrer ferimentos graves

A Viso

W0046B

Perigo capotamento! balde cheio posição levantada altera o centro gravidade mátrabalhar com carregador com balde cheio encostas, respeite seguintes precauções: Evite virar a máquina encostas.

Conduza sempre lentamente e linha recta subir e descer

T ransporte sempre a carga forma mais lenta possível. estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte.

A Viso

Perigo capotamento!

W0018A

T ente sempre estacionar a máquina terreno firme e nivelado. Evite estacionar declives. queie rodas ambas estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte. W0051A

A Viso

Perigo choque eléctrico!

Não trabalhe debaixo saliências cabos eléctricos. Não trabalhe junto a áreas onde exista perigo derrocada.

Se estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte. W0215A

A Viso

Perigo: queda objectos!

Quando trabalhar com a máquina e enquanto estiver área deve usar capacete segurança aprovado. estas instruções não forem poderão ocorrer ferimentos graves

W0219A

A Viso

Perda perigo controlo!

Mantenha mãos e pés nos controlos correctos o tempo todo para manter o controlo máquina. estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte. W0237A

Plano trabalho

Para funcionamento eficaz, organize o trabalho modo a minimizar o tempo necessário para executar o ciclo análise local deve ter conta a direcção vento e a inclinação Sempre que posicione o local descarga forma a que o vento afaste o operador Antes o operador dar início deve passar alguns tos a aplanar a área esta não for regular Minimize distâncias transporte, para ciclo trabalho mais

Capacidades carga serviço

A Viso

Perigo capotamento!

O operador deve saber qual é a capacidade CARGA SER VIÇO correcta máquina antes tentar operála. Respeite sempre limites carga

Se estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte. W0216A

A Viso

Perigo capotamento!

Se ultrapassar a capacidade nominal mápoderá ocorrer Respeite sempre limites carga recomendados. Nunca ultrapasse a capacidade nominal estas instruções não forem cumpridas, poderão ocorrer ferimentos graves W0217A

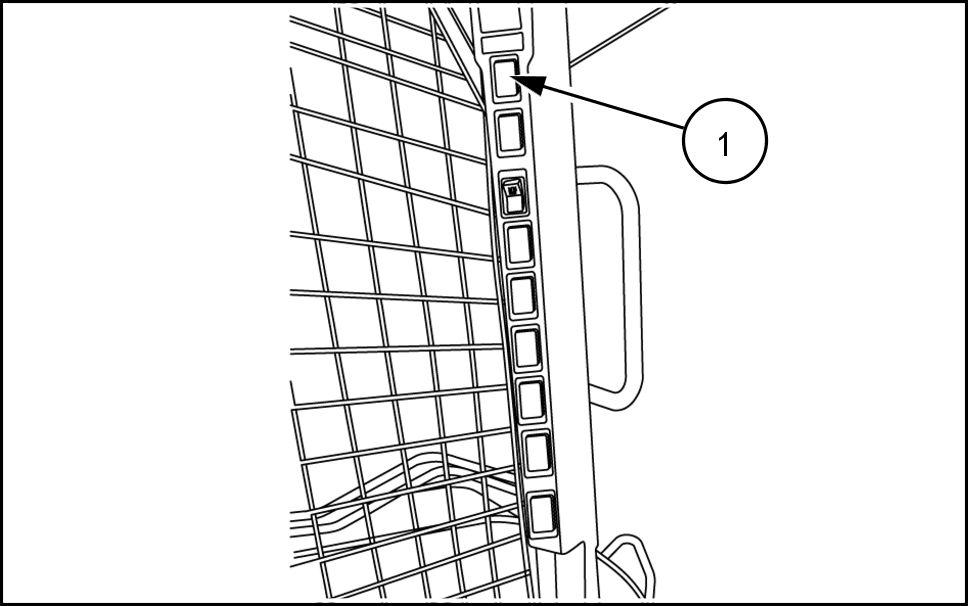

Consulte a página 9 - 1 para conhecer uma lista dos modelos e Para a sua máquina consulte o dístico máquina para obter informação sobre a capacidade carga serviço. O dístico encontra - pilar consola lado direito Se tiver dúvidas sobre a capacidade carga sua contacte o seu

• Antes começar deve familiarizarcom a área trabalho. Deve localizar buracos, culos e lixo que possam ser retirados T enha conta que o local trabalho pode mudar várias zes durante dia

• Localize todas áreas perigo tais como cabos pontes e cantos apertados para certificar - que é possível trabalhar com segurança nestas áreas.

• Confirme a possibilidade estarem presentes outras pessoas nas proximidades máquina e afaste o soal não autorizado

• organize o local trabalho forma a diminuir o tempo necessário para executar o ciclo Analise a direcção vento e a inclinação Posicione o local descarga forma a que o vento afaste o e a sujidade operador

• Utilize a gama baixa para a máxima eficiência quina.
