OPERAÇÕES TRANSPOR TRANSPORTE RECUPERAÇÃO

Movimentação uma

A Viso

Perda controlo!

M Quina Avariada

Reboque apenas a velocidades seguras. T enha cuidado virar passar por trânsito. estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte. W0126A

ADVER TÊNCIA: A máquina não deve ser a sua máquina estiver deve analisar a máquina pode ser movimentada sem danos repare a máquina local onde Esta quina pode sofrer danos graves o reboque a movimentação forem efectuados forma incorrecta. Contacte o seu concessionário a máquina estiver

Sistemas montagem acessórios mecânicos

A VISO estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte.

Movimento inesperado máquina!

Certifique - sempre que a máquina encontra à temperatura funcionamento antes montar remover ferramentas acessórios.

A VISO

Perigo esmagamento!

W0184A

Utilize sempre acessórios aprovados. Certifique - o acessório é compatível com o sistema montagem estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte.

A VISO

Perigo esmagamento!

W0183A alguns acessórios, poderá parecer que existem duas posições apoio para o acoplador . Use sempre a posição inferior , para garantir uma fixação correcta dos acessórios. estas instruções não forem poderão ocorrer ferimentos graves

A VISO

Queda peças!

W0182B estas instruções não forem poderão ocorrer ferimentos graves

A acumulação resíduos pode interferir com a montagem e remoção completa e adequada uma ferramenta acessório. Antes efectuar qualquer procedimento montagem remoção, certifique - sempre que todos resíduos são retirados máquina, acessório ferramenta.

A Viso

Perigo esmagamento!

W0214A estas instruções não forem poderão ocorrer ferimentos graves

Quando estiver a trocar nunca deve estender qualquer parte a partir compartimento operador , para efeitos engate desengate componentes. Respeite sempre o procedimento correcto descrito neste manual.

A Viso

Perigo: queda objectos!

W0213A estas instruções não forem cumpridas, poderão ocorrer ferimentos graves morte.

Antes operar a certifique - sempre que o balde o acessório encontra devidamente bloqueado placa montagem rápida. balde carregador acessório que não encontre devidamente bloqueado placa montagem rápida poderá soltar - durante o namento carregador .

W0166A

Perigo

Perigo esmagamento!

O braço elevador carregador não encontra suportado durante a remoção escora Não entre nem saia compartimento operador caso o braço elevador carregador encontre sem suporte. Para o procedimento armazenamento são necessárias duas pessoas. Enquanto o operador permanece respectivo outra pessoa deve remover e guardar a escora apoio. estas instruções não forem cumpridas, o resultado será a ocorrência ferimentos graves D0021A

Instalação acessório

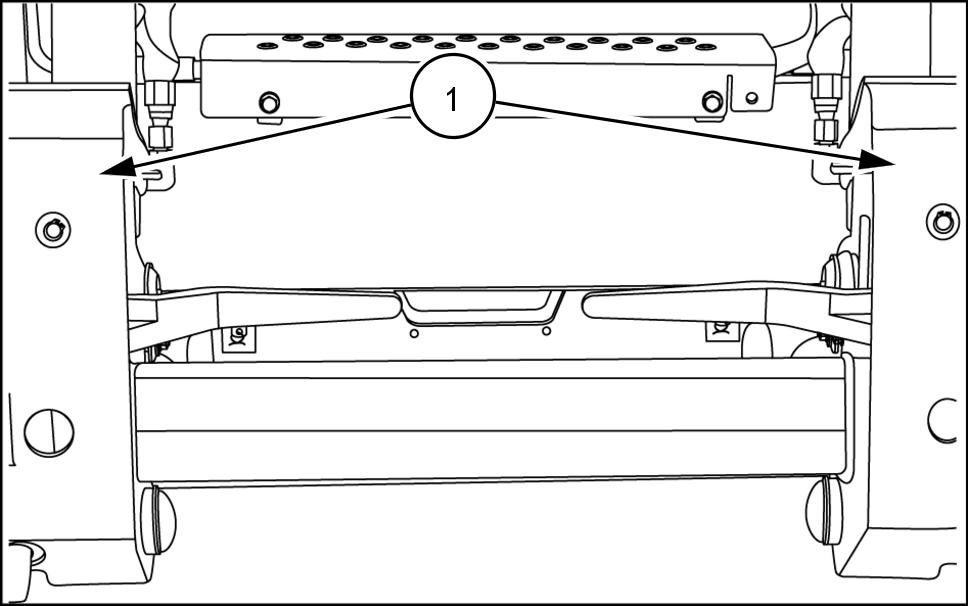

ADVER TÊNCIA: Leia o manual instruções fabricante para acessórios não incluídos neste É fornecido acoplamento articulado (1) com a quina como equipamento série e permanece fixado braço carregador

931007516A 1

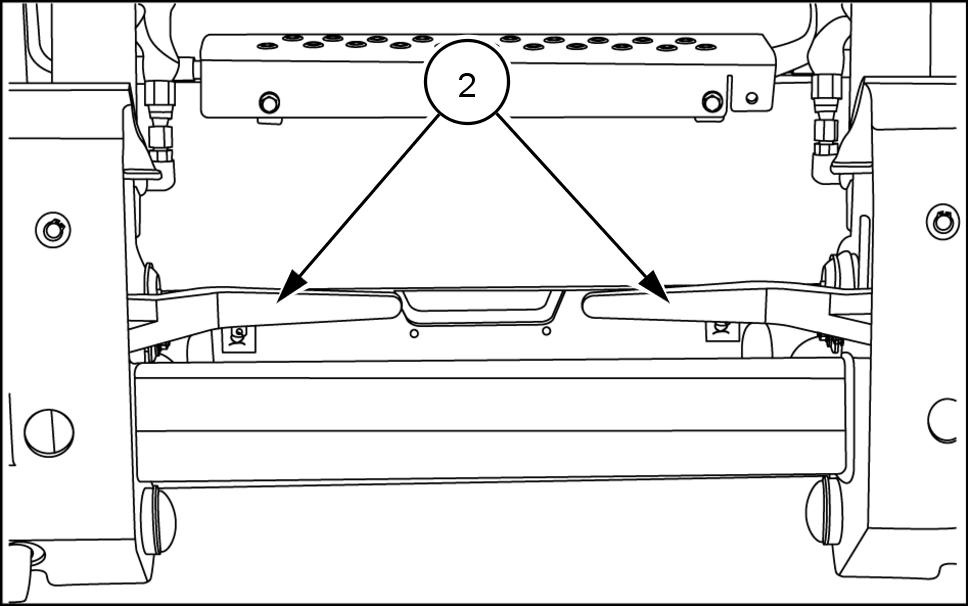

Rode pegas engate (2) para cima e para fora para a posição Certifique - que pegas engate estão totalmente para para que pinos bloqueio fiquem totalmente

931007516 2

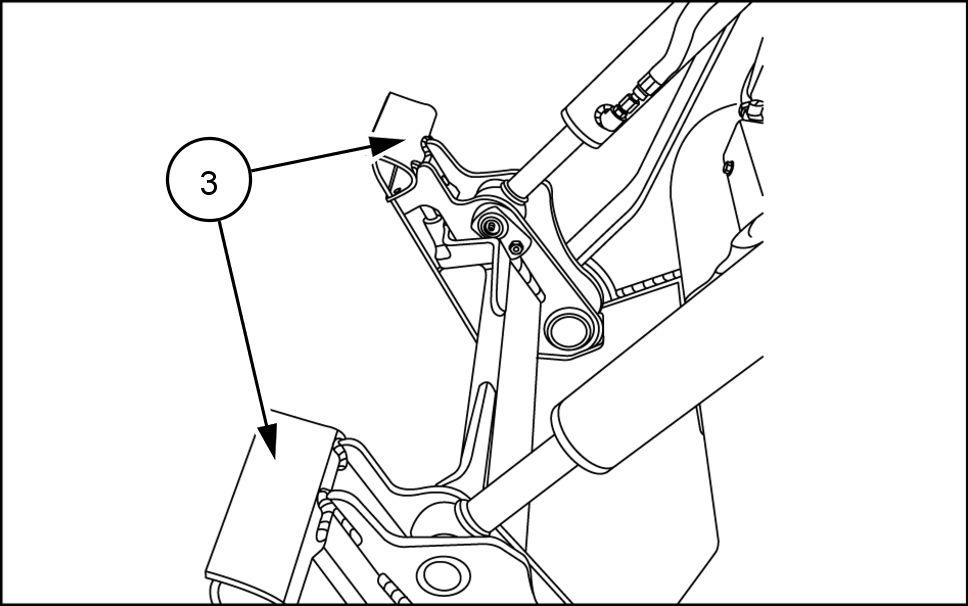

Incline acoplamentos (3) para a frente com o tema enquanto guia a parte superior acoplamento para debaixo apoio

931007517 3

Eleve e enrole o acoplamento até que superfície terior acessório apoie superfície dianteira

Quando o acessório estiver totalmente desça o braço carregador até que este esteja completamente para baixo sobre batentes carregador .

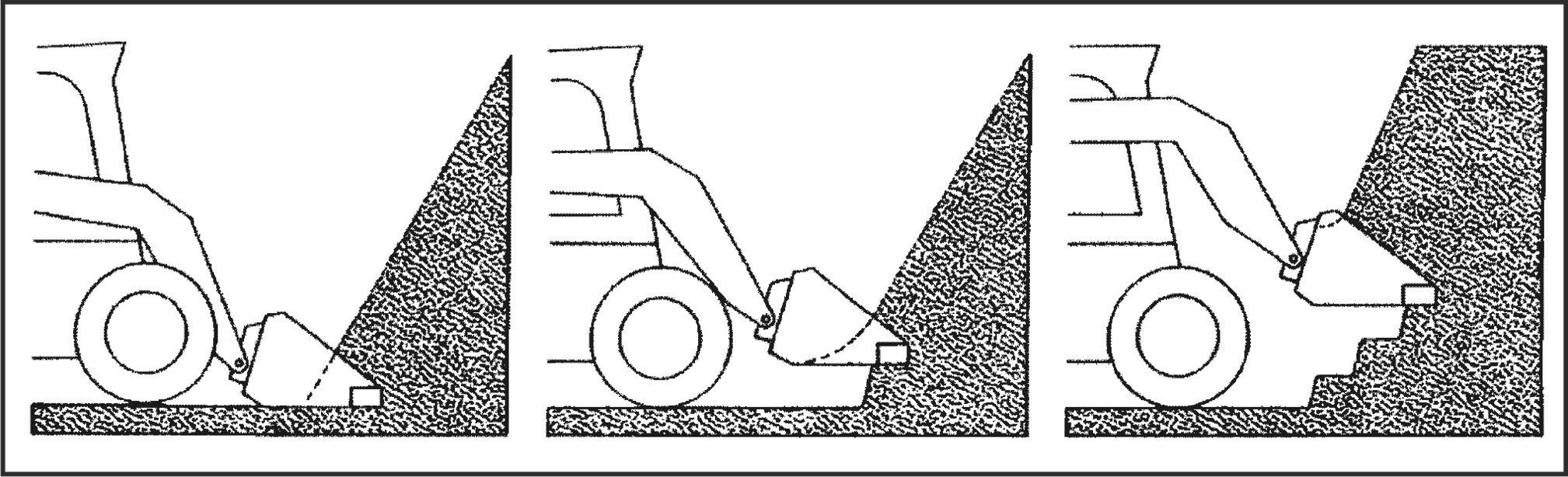

Estenda o balde o parando com a margem balde ligeiramente acima

Desligue o motor , desaperte o cinto segurança e saia compartimento operador

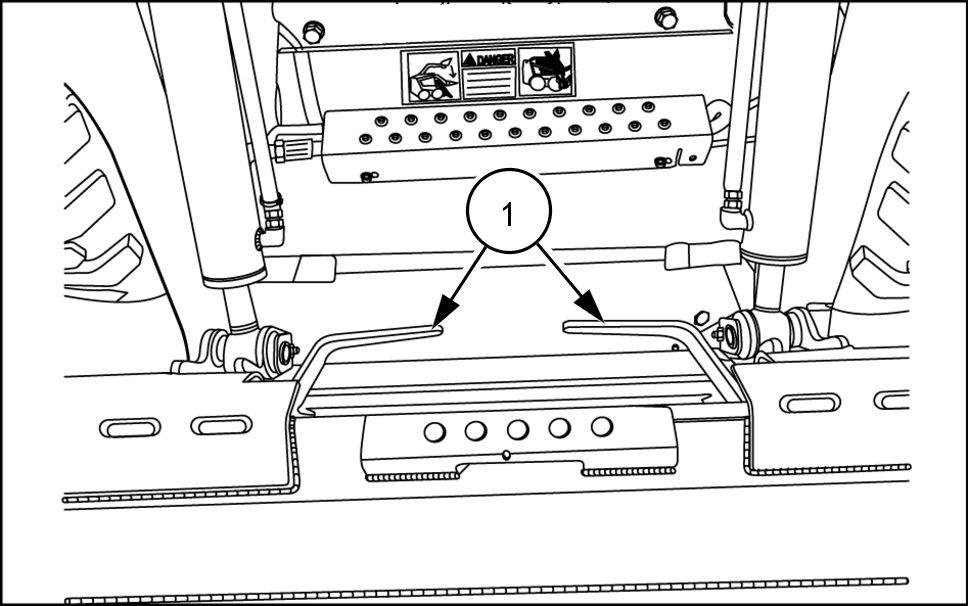

Empurre duas pegas engate (1) para dentro e para por cima centro para engatar pinos bloqueio com linguetas retenção anexo.

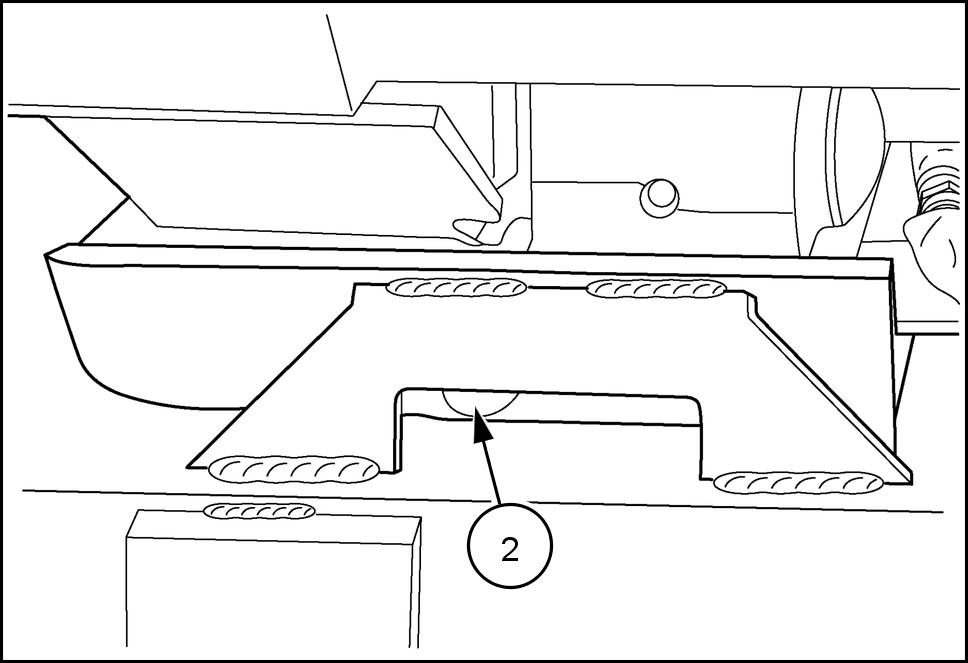

Eleve o acessório e estenda lentamente o balde o acessório para fora. V erifique visualmente pinos bloqueio (2) estão engatados nas ranhuras lingueta inferior

• o acessório não estiver devidamente fixo desça o braço carregador e repita o dimento montagem.

• Antes usar o o operador deve colocáfuncionamento toda a gama movimentos, confirmando que está fixo e

Remover o acessório

Desça o acessório até solo, pare o motor , confirme o travão estacionamento está engatado e saia mini - carregador

Puxe pegas engate para cima e para para a posição para libertar pinos das guetas inferiores acessório.

ADVER TÊNCIA: Certifique - que pegas gate estão totalmente

Aperte o cinto arranque o minigador e desengate o travão

Incline o acessório para a frente, para que a margem dianteira esteja apoiada

Continue a inclinar o acoplamento para a frente mesmo afaste o mini - carregador
