LUBRIFICAZIONE/MANUTENZIONE

AVVERTENZA: interventi di riparazione e manutenzione eseguiti in modo erroneo possono causare infortuni gravi o mortali. Rivolgersi al concessionario o fare riferimento al manuale di manutenzione della macchina per maggiori informazioni sulle procedure di manutenzione.

SC021

Leggere le etichette informative e di sicurezza applicate sulla macchina. Leggere il manuale dell’operatore (manuale di sicurezza AEM in dotazione con i modelli per l’America del Nord). Per poter eseguire interventi di manutenzione è necessario acquisire una conoscenza adeguata del funzionamento della macchina.

Prima di effettuare la manutenzione della macchina, collocare un cartellino “Fuori servizio” sul quadro strumenti. Un cartellino di questo tipo viene fornito assieme alla macchina. Ulteriori cartellini, n. pezzo Case 321-4614, sono disponibili presso il concessionario.

AVVERTENZA: inserire sempre il dispositivo di bloccaggio del braccio di sollevamento del caricatore, prima di effettuare interventi di manutenzione sulla macchina con i bracci di sollevamento sollevati. In caso contrario, si possono causare infortuni gravi o mortali, provocati dall’abbassamento accidentale dei bracci di sollevamento.

Indossare indumenti protettivi e dispositivi di sicurezza adeguati. Accertarsi di saper usare un estintore ed il kit di pronto soccorso.

321-4614

AVVERTENZA: scaricare tutta la pressione prima di effettuare interventi di manutenzione sui componenti idraulici. Per scaricare la pressione idraulica:

● Spegnere il motore.

● Girare la chiavetta di avviamento in posizione ON (acceso) dal posto di guida, con la barra di sicurezza abbassata.

● Premere il pulsante di sbloccaggio del freno.

● Azionare diverse volte l’interruttore dei comandi ausiliari in entrambe le direzioni.

● Girare la chiavetta di avviamento nella posizione OFF (spento).

I pezzi di ricambio devono essere conformi alle specifiche. Utilizza re pezzi di ricambio disponibili presso il concessionario autorizzato per garantire la qualità.

AVVERTENZA: seguire sempre le avvertenze e le istruzioni per l’uso quando si maneggiano lubrificanti (olio, grasso, ecc.) e altri prodotti chimici. Utilizzare contenitori appropriati per raccogliere i fluidi. Smaltire fluidi e filtri in modo responsabile e secondo le normative. NON fumare o utilizzare fiamme libere durante la procedura di manutenzione. Utilizzare occhiali di protezione. NON azionare il motore o la trasmissione se la temperatura dell’olio del motore o della trasmissione supera i 49°C (120°F).

Perno Di Bloccaggio Del Braccio Di Sollevamento Del Caricatore

Inserimento del perno di bloccaggio del braccio di sollevamento del caricatore

IMPORTANTE: prima di sollevare i bracci di sollevamento del caricatore, è necessario rimuovere l’attrezzatura.

1.Avviare il motore dal posto di guida, con la barra di sicurezza abbassata, ed inclinare il giunto di accoppiamento dell’attrezzatura completamente all’indietro.

2.Alzare completamente i bracci di sollevamento.

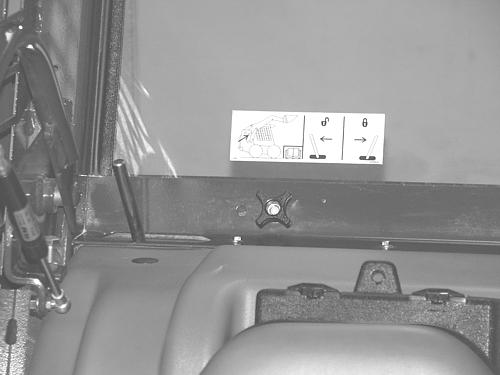

LEVA DI COMANDO DEL PERNO DI BLOCCAGGIO (IN POSIZIONE INNESTATA)

3.Inserire il perno di bloccaggio, spostando verso il centro della macchina la leva di comando del perno di bloccaggio situata nell’angolo posteriore destro della cabina.

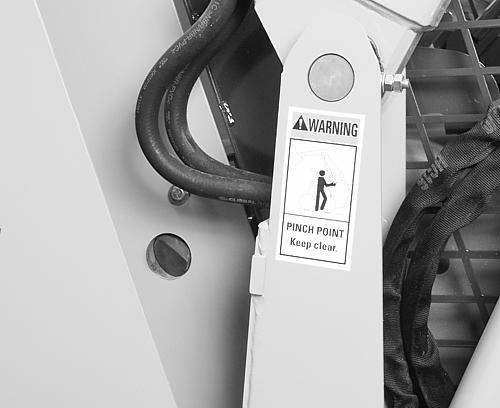

TIRANTE DEL BRACCIO DI SOLLEVAMENTO DEL CARICATORE APPOGGIATO ALPERNODI BLOCCAGGIO

4.Abbassare i bracci di sollevamento del caricatore, fino a quando la tiranteria della base del braccio non poggia sul perno di bloccaggio.

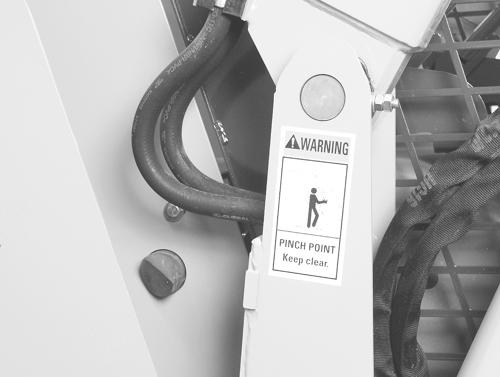

PERNO DI BLOCCAGGIO (IN POSIZIONE INNESTATA)

In questo modo il perno di bloccaggio si sposta nella posizione mostrata.

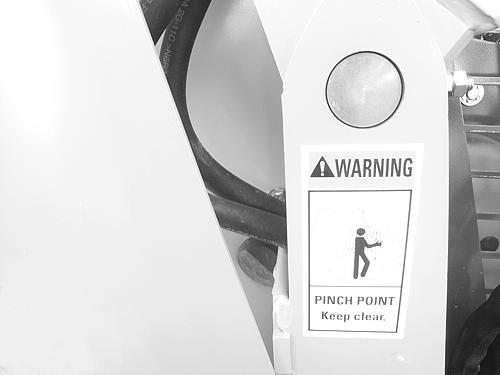

ETICHETTA DEL DISPOSITIVO DI BLOCCAGGIO DEL BRACCIO DISOLLEVAMENTO DEL CARICATORE

Disinserimento del perno di bloccaggio del braccio di sollevamento del caricatore

1.Seduti al posto di guida con la barra di sicurezza abbassata, avviare il motore e alzare i bracci di sollevamento del caricatore, fino a quando la tiranteria della base del braccio di sollevamento non tocca più il perno di bloccaggio.

2.Per disinserire il perno di bloccaggio, spostare la leva di comando verso il lato destro della macchina, come mostrato.

Abbassare a terra i bracci di sollevamento del caricatore.

RIBALTAMENTO DELLA CABINA DELL’OPERATORE

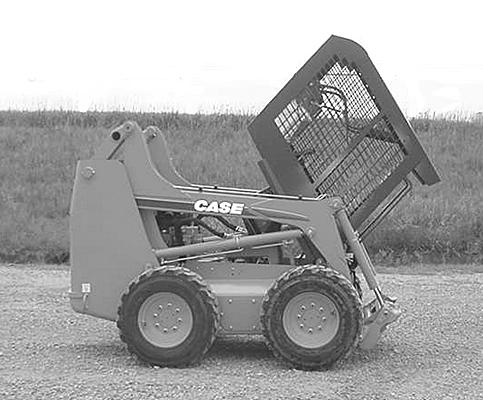

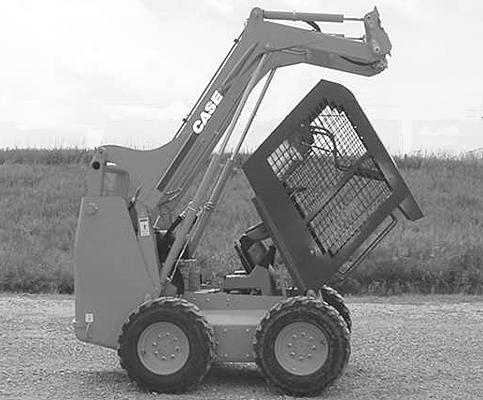

È possibile ribaltare la cabina dell’operatore con i bracci di sollevamento del caricatore sia in posizione completamente abbassata che sollevata. Con i bracci di sollevamento del caricatore in posizione sollevata, si ha completo accesso al motore, alle pompe e ai motori idrostatici e alla tiranteria di comando. Con i bracci di sollevamento del caricatore in posizione abbassata, si ha accesso ai punti di lubrificazione dei bracci stessi.

IMPORTANTE: prima di sollevare i bracci di sollevamento del caricatore, è necessario rimuovere l’attrezzatura.

IMPORTANTE: vedere “Perno di bloccaggio dei bracci di sollevamento del caricatore”, a pagina 100.

Per inclinare la cabina:

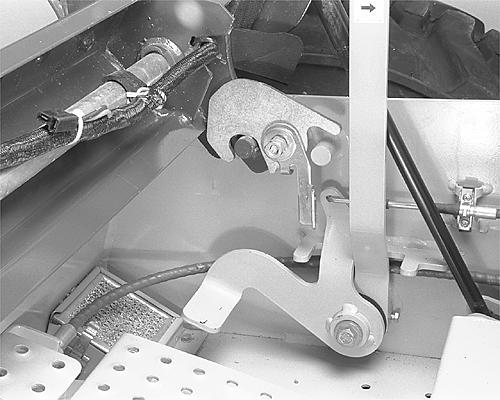

1.Disinnestare i perni di bloccaggio della cabina dell’operatore, spostando le leve di bloccaggio della cabina (1) in avanti.

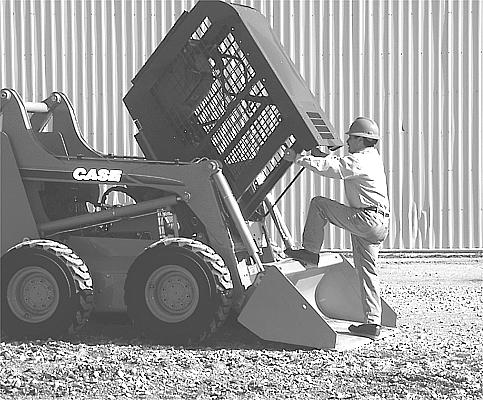

3.Ribaltare la cabina in avanti, afferrando le due maniglie anteriori della cabina verso la sommità.

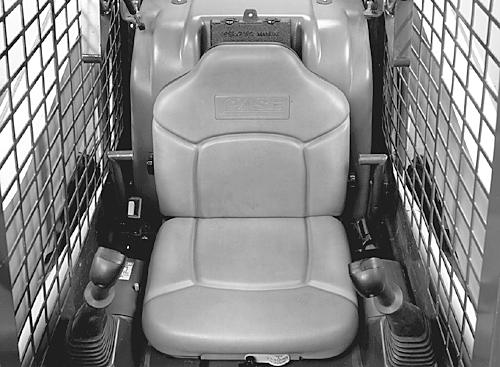

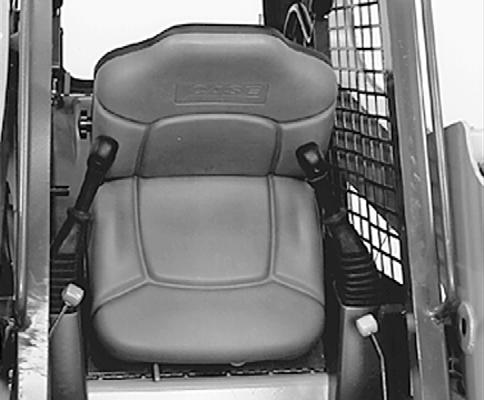

2.Inclinare in avanti il sedile dell’operatore.

4.Accertarsi che la cabina sia completamente ribaltata in avanti e che il fermo di bloccaggio della cabina (2) sia inserito.
