ISTRUZIONI PER IL FUNZIONAMENTO

Rimozione della benna dall’attrezzatura

IMPORTANTE: per l’installazione di attrezzature diverse da quelle menzionate nel presente manuale, fare riferimento ai relativi manuali di istruzioni. NON usare attrezzi non approvati. L’uso di attrezzature o accessori supplementari non approvati annulla la certificazione CE relativa ai requisiti di sicurezza (valida in alcuni paesi europei).

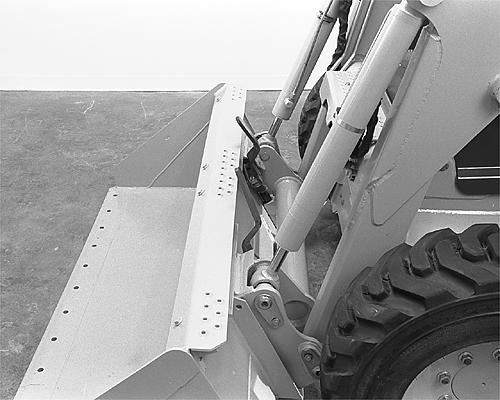

1.Sollevare la benna o l’attrezzatura ad un’altezza tra 25 e 50 mm (tra 1 e 2 in.) dal terreno.

2.Spegnere il motore, sollevare la barra di sicurezza e slacciare la cintura di sicurezza.

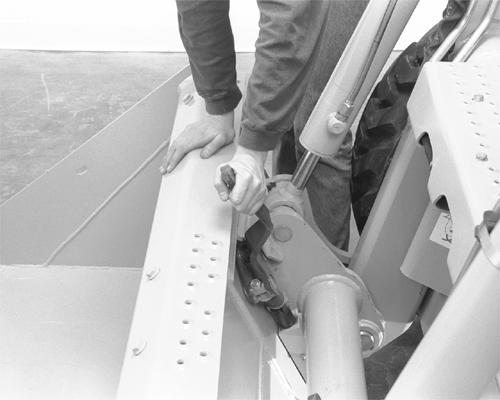

3.Portare in avanti entrambe le leve di bloccaggio dell’attrezzatura per sganciare la benna o l’attrezzatura.

4.Tornare al posto di guida, abbassare la barra di sicurezza, allacciare la cintura ed avviare il motore.

5.Far ruotare il giunto di accoppiamento dell’attrezzatura in fuori (funzione di scarico della benna), permettendo alla benna o all’attrezzatura di scivolare via dal bordo superiore del giunto di accoppiamento.

GIUNTO DI ACCOPPIAMENTO IDRAULICO DELL’ATTREZZATURA (SE IN DOTAZIONE)

Installazione della benna o dell’attrezzatura

Per innestare o disinnestare i perni di bloccaggio del giunto di accoppiamento, è necessario tenere la leva di comando destra nella sua posizione di arresto e premere contemporaneamente l’interruttore del giunto di accoppiamento. Esercitarsi con questa procedura prima di collegare o rimuovere una benna o un’attrezzatura.

Prima di installare o rimuovere un’attrezzatura, l’operatore deve:

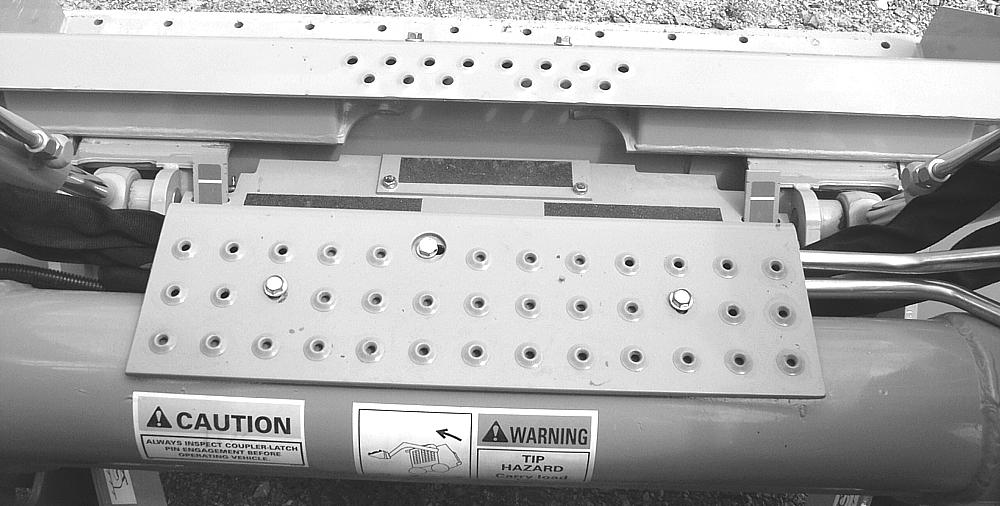

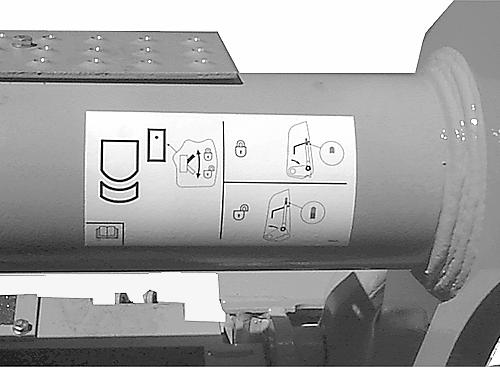

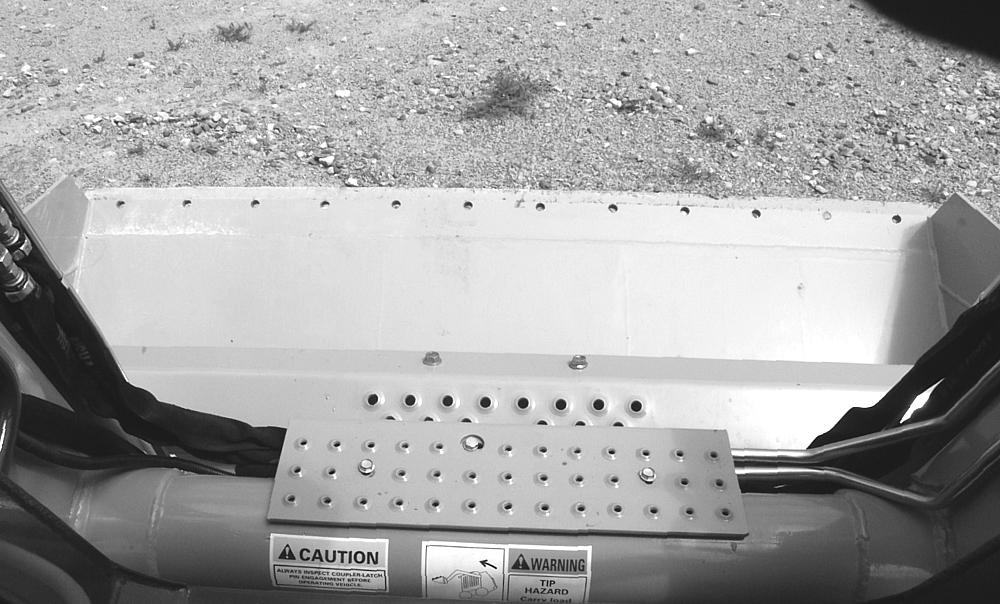

1.Controllare che l’area di montaggio della benna, dell’attrezzatura e del giunto di accoppiamento dell’attrezzatura sia pulita. Consultare l’etichetta di istruzione ubicata sulla traversa del braccio del caricatore.

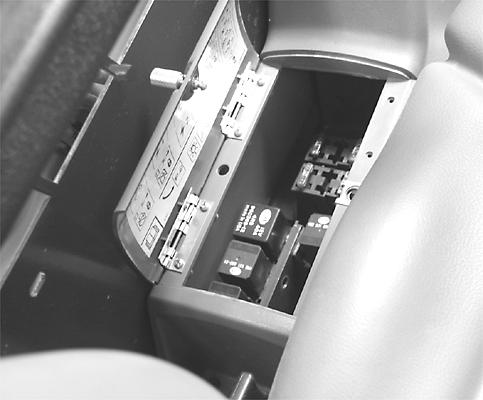

2.GIUNTO DI ACCOPPIAMENTO IDRAULICO UBICATO SULLA CONSOLLE SINISTRA

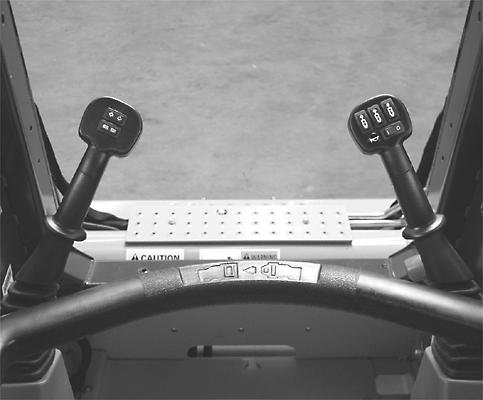

3.LEVA DI COMANDO DESTRA

2.Disinnestare il perno di bloccaggio del giunto di accoppiamento tenendo la leva di comando destra in posizione di richiamo e innestando il lato di sbloccaggio dell’interruttore del giunto di accoppiamento idraulico.

4.ESTREMITÀ A V DEL GIUNTO DI ACCOPPIAMENTO

5.INDICATORI DEL PERNO DI BLOCCAGGIO MOSTRATI NELLA POSIZIONE DISINNESTATA (ROSSO)

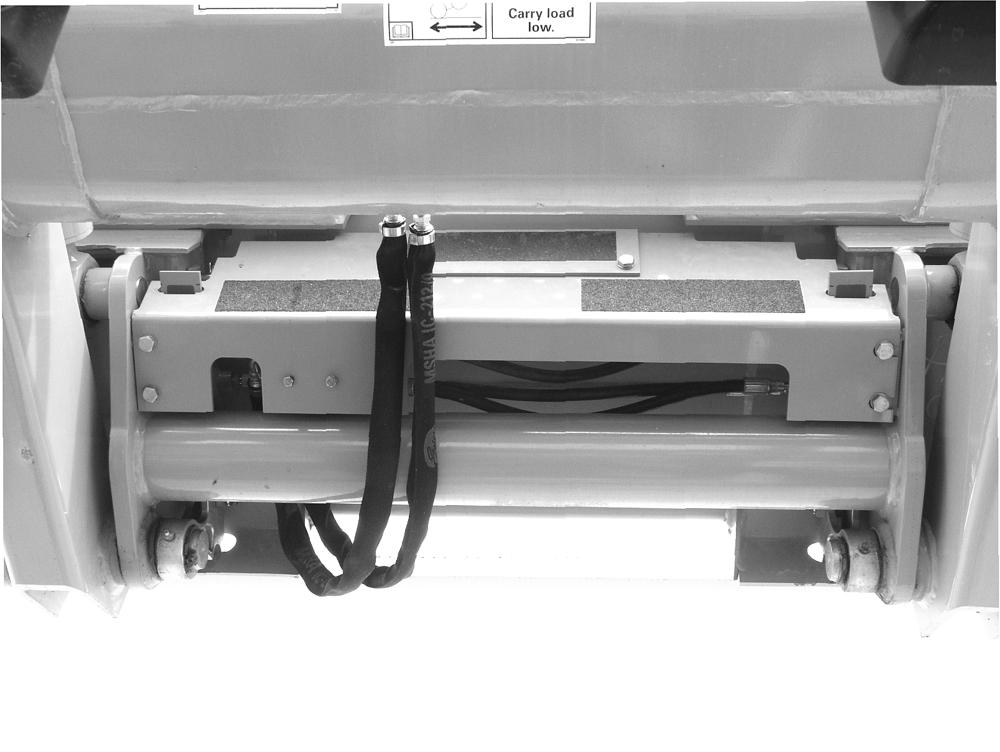

3.Avvicinare lentamente le estremità a V del giunto di accoppiamento alla benna o all’attrezzatura, come mostrato, fino a innestare la benna o l’attrezzatura.

4.Dopo aver innestato la benna o l’attrezzatura, richiamare lentamente la benna o l’attrezzatura nella posizione di richiamo. Tenere la leva d comando destra in posizione di richiamo e attivare il lato di bloccaggio dell’interruttore del giunto di accoppiamento idraulico finché i perni di bloccaggio si innestano.

NOTA: dopo aver richiamato la benna, gli indicatori del perno di bloccaggio si abbassano e possono apparire oscuri ad alcuni operatori, a seconda della loro altezza.

6.INDICATORI VERDI DEL PERNO DI BLOCCAGGIO

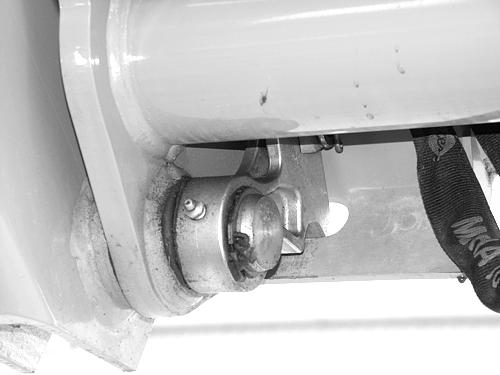

7.PERNO DI BLOCCAGGIO DEL GIUNTO DI ACCOPPIAMENTO INNESTATO

8.PERNO DI BLOCCAGGIO DEL GIUNTO DI ACCOPPIAMENTO DISINNESTATO

5.Estendere la benna o l’attrezzatura per rendere visibili gli indicatori del perno di bloccaggio. Solo l’indicatore verde dovrebbe essere visibile, come mostrato nella foto in alto.

6.Sollevare lentamente la benna o l’attrezzatura per confermare che i perni di bloccaggio siano innestati.
