AVVIAMENTO ASSISTITO TRAMITE I TERMINALI DI AVVIAMENTO ASSISTITO AUSILIARI (SEIN DOTAZIONE)

8.Sedersi al posto di guida e avviare il motore utilizzando la chiavetta di accensione.

9.Scollegare prima il cavo d’avviamento negativo (–) (2) e poi quello positivo (+) (1).

10.Riposizionare i cappucci protettivi sui terminali di avviamento assistito ausiliari e chiudere il portello d’accesso posteriore.

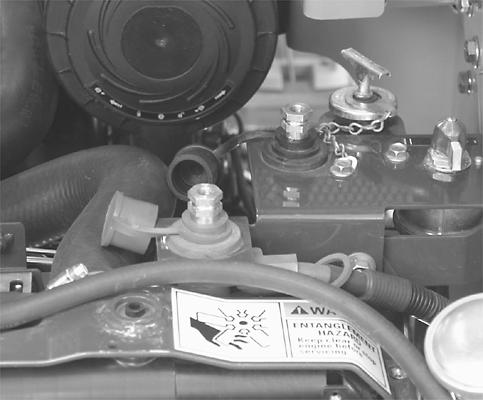

BD04B099

1.TERMINALE POSITIVO (+) DI AVVIAMENTO ASSISTITO AUSILIARIO

2.TERMINALE NEGATIVO (– ) DI AVVIAMENTO ASSISTITO AUSILIARIO

3.SEZIONATORE PRINCIPALE DELLA BATTERIA

1.Abbassare i bracci di sollevamento del caricatore e l’attrezzatura a terra.

2.Aprire il portello posteriore.

3.Se si usa una seconda macchina quale fonte esterna di alimentazione, accertarsi che i due mezzi non siano in contatto fra loro.

4.Rimuovere i cappucci di protezione dai terminali ausiliari positivo (+) (1) e negativo (–) (2) di avviamento assistito.

5.Collegare il cavo d’avviamento positivo (+) al terminale positivo (+) (1) di avviamento assistito ausiliario.

6.Collegare il cavo d’avviamento negativo (–) al terminale negativo (–) (2) di avviamento assistito ausiliario.

7.Girare il sezionatore principale della batteria (3) su ACCESO.
