COMANDI ELETTROIDRAULICI AUSILIARI (SEINDOTAZIONE)

I comandi elettro-idraulici dell’attrezzatura servono per effettuare le configurazioni standard o ad alta portata.

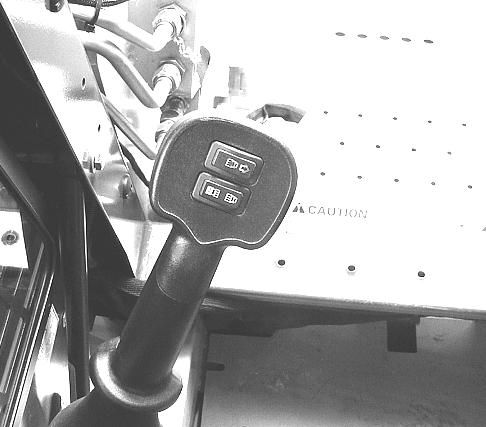

Per attivare o disattivare l’impianto e controllare la direzione della portata, servirsi dell’interruttore a bilanciere che si trova sulla leva di comando sinistra.

Se si desidera ottenere un flusso costante, usare l’interruttore superiore.

Se si desidera ottenere un flusso intermittente, usare l’interruttore inferiore.

IMPORTANTE: prima di effettuare collegamenti idraulici e di azionare l’attrezzatura, leggere attentamente il manuale dell’attrezzatura.

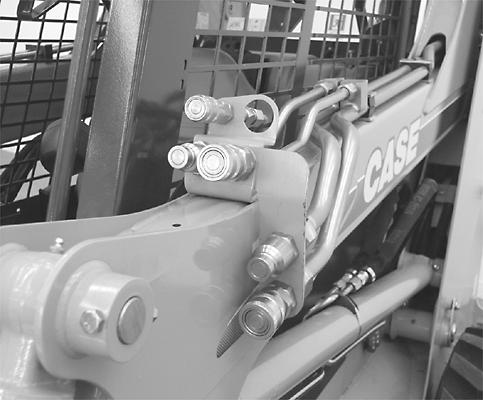

NOTA: pulire i raccordi idraulici prima di effettuare collegamenti. I giunti di accoppiamento idraulici si trovano sul braccio di sollevamento destro del caricatore.

1.SPENTO

2.ACCESO (FISSO) – RACCORDO MASCHIO ALIMENTATO

3.ACCESO (TEMPORANEO) – RACCORDO FEMMINA ALIMENTATO

4.OFF (SPENTO)

5.ACCESO (TEMPORANEO) – RACCORDO MASCHIO ALIMENTATO

Portare l’interruttore a bilanciere su SPENTO prima di installare o rimuovere qualsiasi attrezzatura.

NOTA: per domande relative al circuito idraulico ausiliario sulla macchina in dotazione, rivolgersi al concessionario.

AVVERTENZA: prima di collegare o scollegare l’attrezzatura idraulica ausiliaria, scaricare la pressione idraulica.

Per scaricare la pressione:

1.Spegnere il motore.

2.Girare la chiavetta di avviamento in posizione ON (acceso) dal posto di guida, con la barra di sicurezza abbassata.

3.Premere il pulsante di sbloccaggio del freno.

4.Azionare diverse volte l’interruttore dei comandi ausiliari in entrambe le direzioni.

5.Girare la chiavetta di avviamento nella posizione OFF (spento).

Consolle sinistra

BD04C053

8.INTERRUTTORE DEL GIUNTO DI ACCOPPIAMENTO IDRAULICO

La consolle sinistra è ubicata alla sinistra dell’operatore, tra il sedile e la cabina. L’interruttore del giunto di accoppiamento idraulico si trova sulla consolle sinistra.

8. Interruttore del giunto di accoppiamento idraulico

Per collegare e scollegare le attrezzature della macchina, usare questo interruttore a due posizioni insieme al comando di richiamo sulla leva di comando destra.

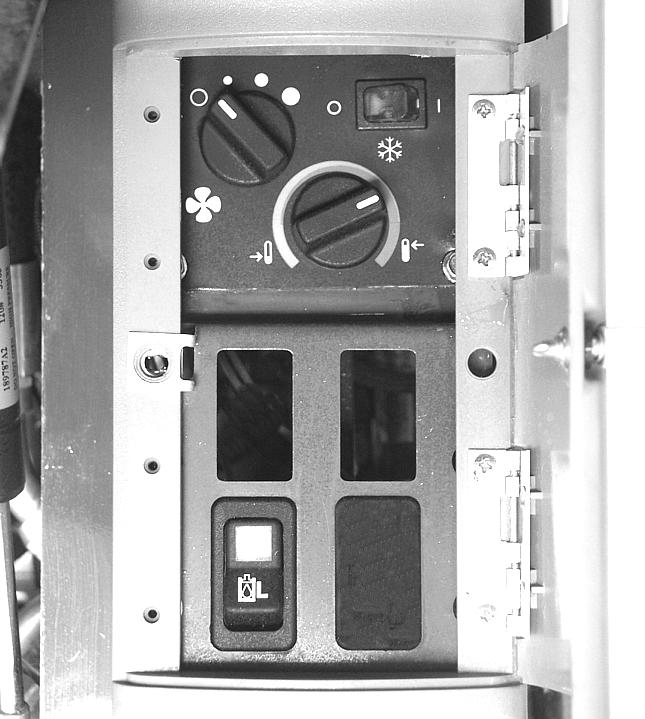

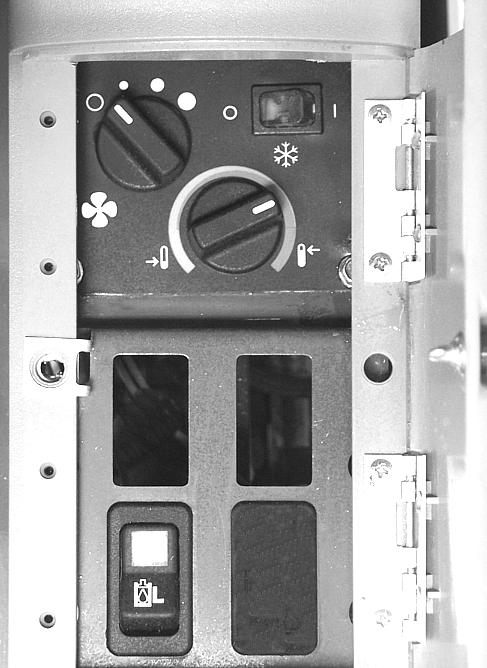

Consolle destra

Comandi del condizionatore e del riscaldatore dell’aria (se in dotazione)

BD04E076

9.INTERRUTTORE DI COMANDO FLUSSO IDRAULICO ALTO/BASSO (2 POSIZIONI)

La consolle destra è ubicata alla destra dell’operatore, tra il sedile e la cabina.

9. Interruttore di comando flusso idraulico alto/basso

BC04F114

Usare questo interruttore a due posizioni per regolare il flusso del circuito idraulico ausiliario. L’interruttore si illumina quando si trova nella posizione H (alta portata).

BD04E076

10. Interruttore del ventilatore:

L’interruttore del ventilatore ha tre diverse velocità. Girare l’interruttore in senso orario (dalla posizione off) per aumentare la velocità del ventilatore dal minimo alla posizione intermedia e al massimo.

11. Manopola controllo temperatura:

Regolare l’interruttore a seconda delle preferenze. L’area rossa corrisponde al riscaldamento, mentre quella blu corrisponde al raffreddamento.

12. Interruttore del climatizzatore:

Questo interruttore a due posizioni accende e spegne il climatizzatore. L’interruttore è illuminato quando si trova nella posizione ON (acceso).
