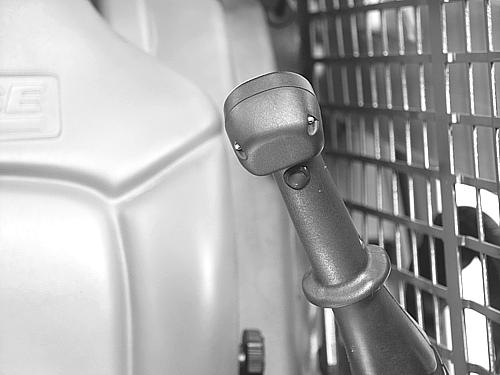

LEVA DI COMANDO SINISTRA

BD04D094

1.Sterzo a sinistra:

Spostando la leva di comando sinistra in avanti, le ruote di sinistra si muovono in avanti. Spostando la leva di comando sinistra indietro, le ruote di sinistra si muovono in retromarcia.

2.Comando del caricatore sinistro:

Spostando la leva di comando verso l’esterno della macchina, si sollevano i bracci di sollevamento del caricatore. Spostando la leva di comando verso l’interno della macchina, si abbassano i bracci di sollevamento del caricatore. Quando la leva di comando è nella posizione interna massima, i bracci di sollevamento sono in posizione di arresto flottante.

87438592

ETICHETTA DELLE APPLICAZIONI DELLA LEVA DI COMANDO SINISTRA

NOTA: i numeri 1 e 2 nell’illustrazione hanno scopo puramente esplicativo e non si trovano sull’etichetta reale della macchina.

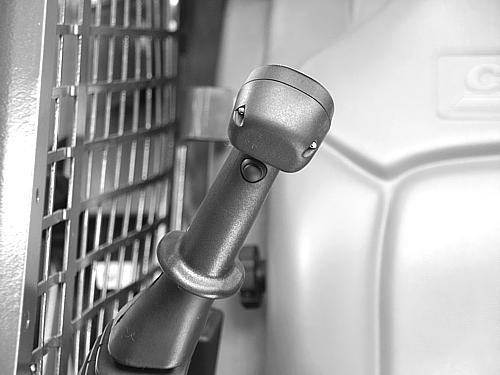

Leva Di Comando Destra

BD01C234

3.Sterzo a destra: Spostando la leva di comando destra in avanti, le ruote di destra si muovono in avanti. Spostando la leva di comando destra indietro, le ruote di destra si muovono in retromarcia.

4.Comando di richiamo della benna: Quando il comando viene spostato verso l’interno della macchina, la benna viene richiamata verso l’operatore. Quando il comando viene spostato verso l’esterno della macchina, la benna viene ribaltata, ruotando in direzione opposta all’operatore.

La funzione di richiamo deve essere usata insieme all’interruttore del giunto di accoppiamento idraulico per l’attacco o la rimozione di benne o altre attrezzature sulla macchina dotate di un giunto di accoppiamento idraulico (vedere pagina 59).

87438592

ETICHETTA DELLE APPLICAZIONI DELLA LEVA DI COMANDO DESTRA

IMPORTANTE: i numeri 3 e 4 nell’illustrazione hanno scopo puramente esplicativo e non si trovano sull’etichetta reale della macchina.

IMPORTANTE: i numeri 5 e 6 nell’illustrazione hanno scopo puramente esplicativo e non si trovano sull’etichetta reale della macchina.

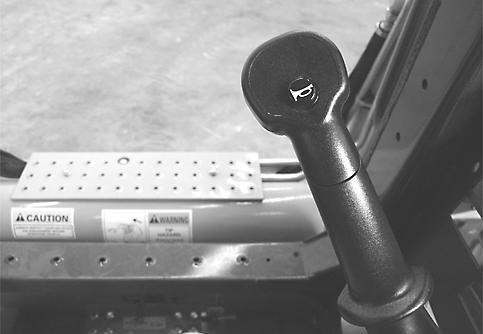

Ubicato sul lato anteriore della leva di comando sinistra (se in dotazione).

Ubicato sul lato anteriore della leva di comando destra (se in dotazione). Per istruzioni dettagliate, vedere pagina 90.
