Desmontaje de las piezas del cuerpo

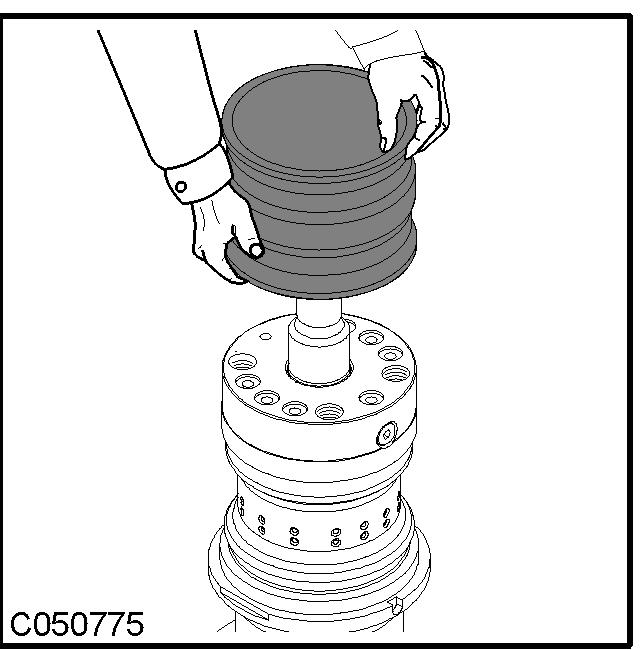

Retirar la membrana del cilindro.

MONTAJE DEL ACUMULADOR DE PRESIÓN ETAPA 1

Limpiar y secar esmeradamente las piezas.

ETAPA 2

Aplicar una fina capa de aceite en la zona del acumulador y la membrana en el cilindro.

ETAPA 3

Poner el cilindro en un tornillo de banco.

ETAPA 4

Instalar una nueva membrana en el cilindro. Cerciorarse de que el borde de la membrana con la rebaba de colada se pone primero. Atención a no deteriorar la membrana tirando de ella en las pestañas del cilindro.

ETAPA 5

Aplicar grasa de silicona al interior de la tapa del acumulador. Para impedir todo riesgo de fuga de gas, atención a no poner silicona en las ranuras de sellado. Alinear el pasador hendido entre la tapa del acumulador y el cilindro. Instalar la tapa del acumulador en su emplazamiento. Si es necesario, utilizar un martillo de plástico.

ETAPA 6

Instalar el anillo de soporte.

ETAPA 7

Instalar el distribuidor, el cuerpo de válvula y la tapa. Ver "Cuerpo de válvula y distribuidor" en la página 22.
