CARGA DE LOS ACUMULADORES

ATENCIÓN: ¡Cerciorarse de que el acumulador está despresurizado! (Ver "Liberación de la presión del acumulador" en la página 18).

ETAPA 1

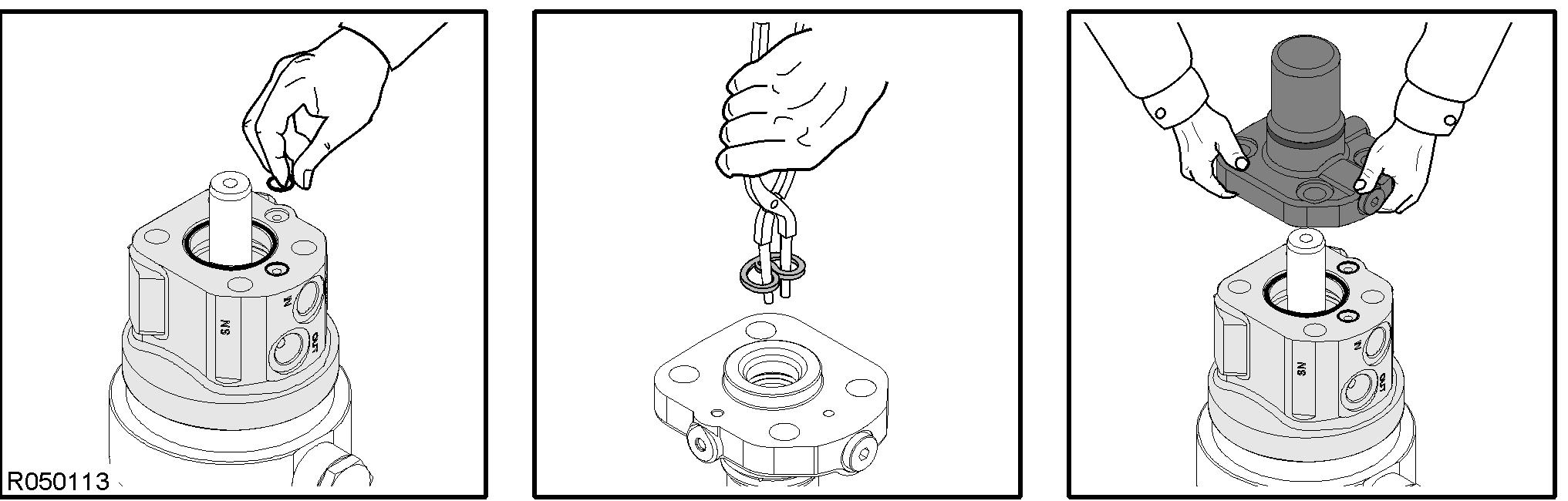

Aflojar los tornillos de la tapa y retirar ésta.

ETAPA 2

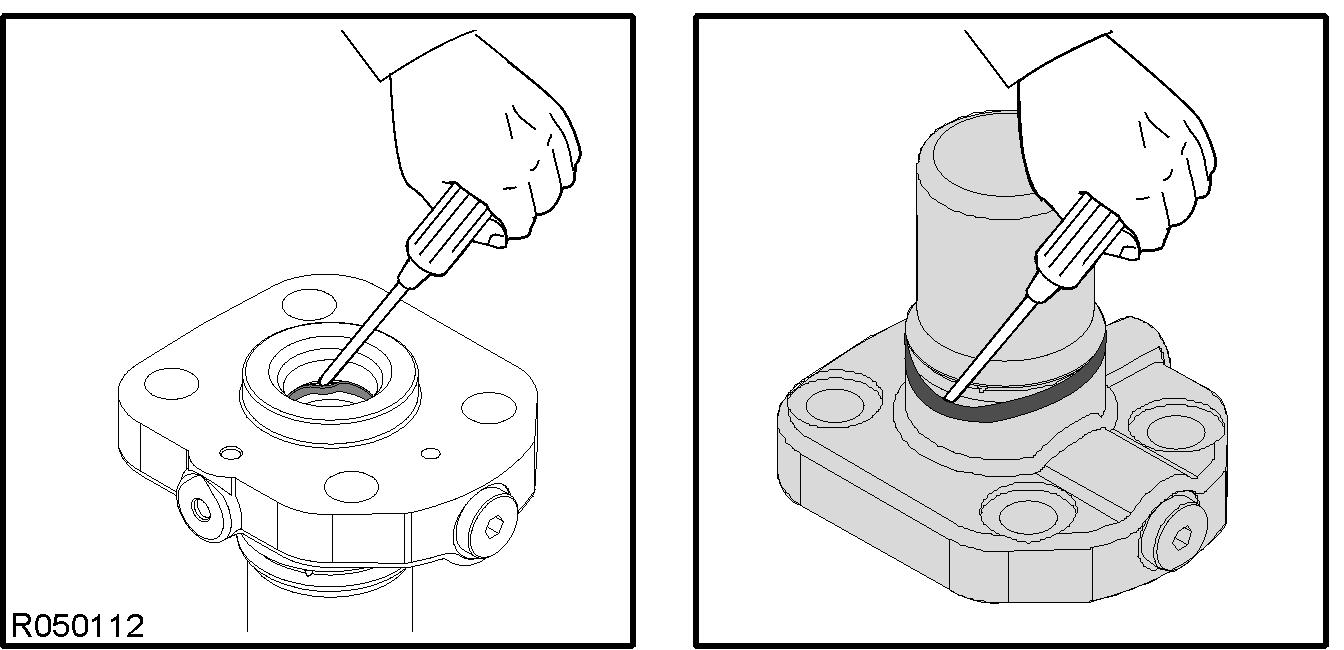

Retirar las juntas y la junta tórica de la tapa.

ETAPA 3

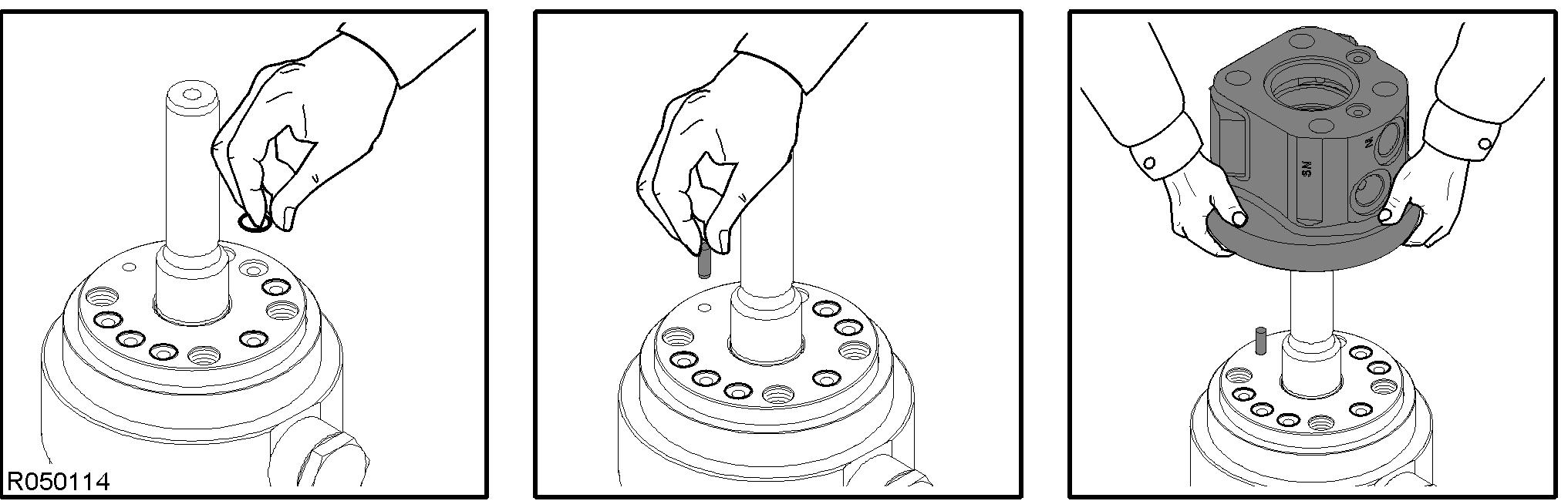

Retirar las juntas tóricas del cuerpo de válvula. Elevar el cuerpo de válvula y poner el cuerpo de válvula cara abajo en el banco de trabajo.

ETAPA 4

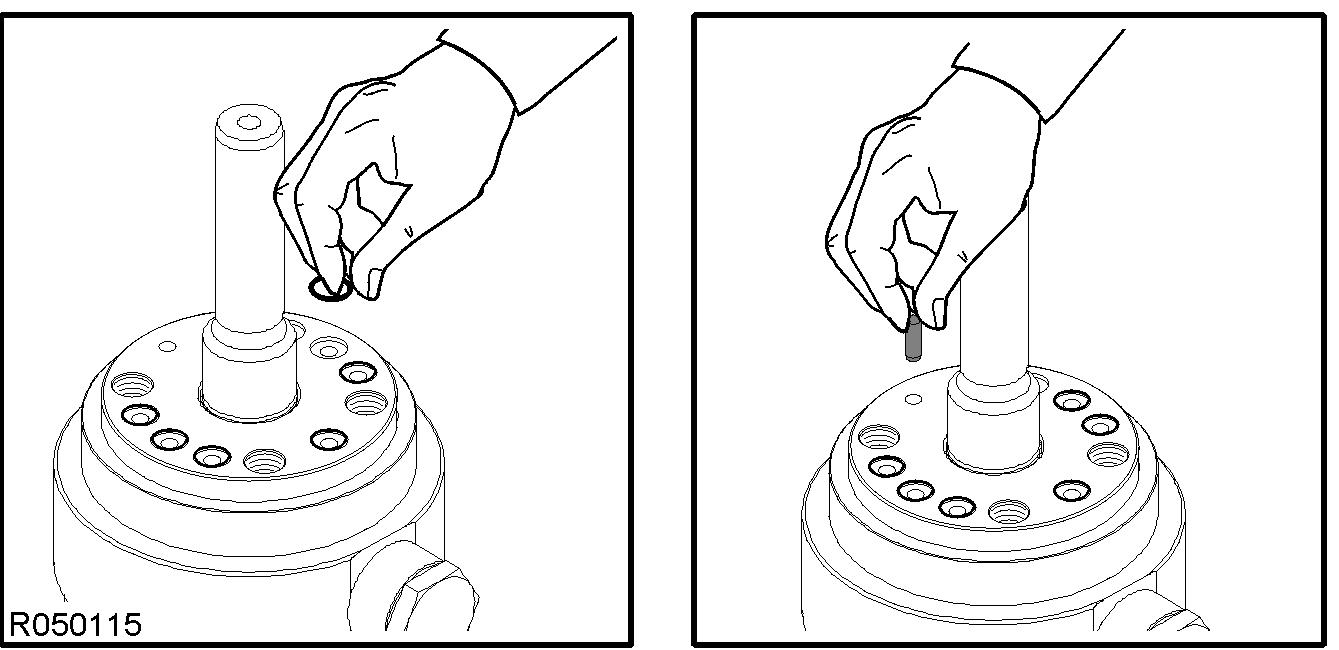

Retirar las juntas tóricas y el pasador paralelo del cilindro.

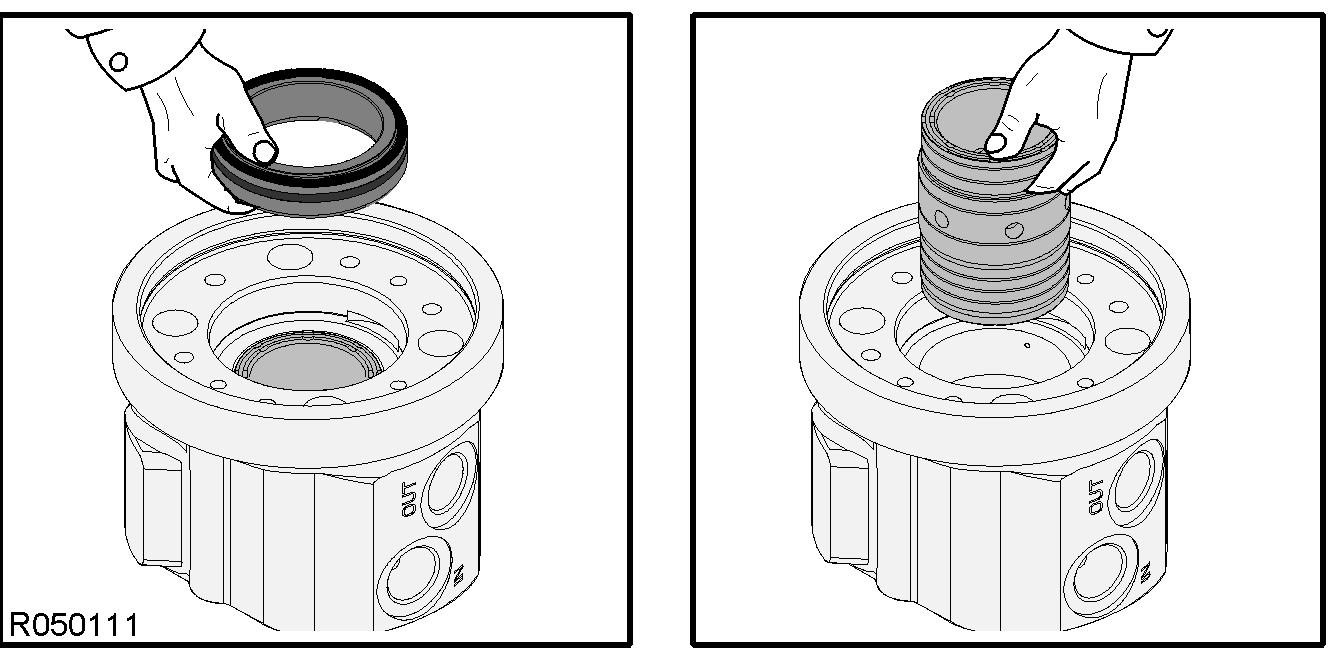

Retirar el anillo de guiado y el distribuidor del cuerpo de válvula.

ETAPA 6

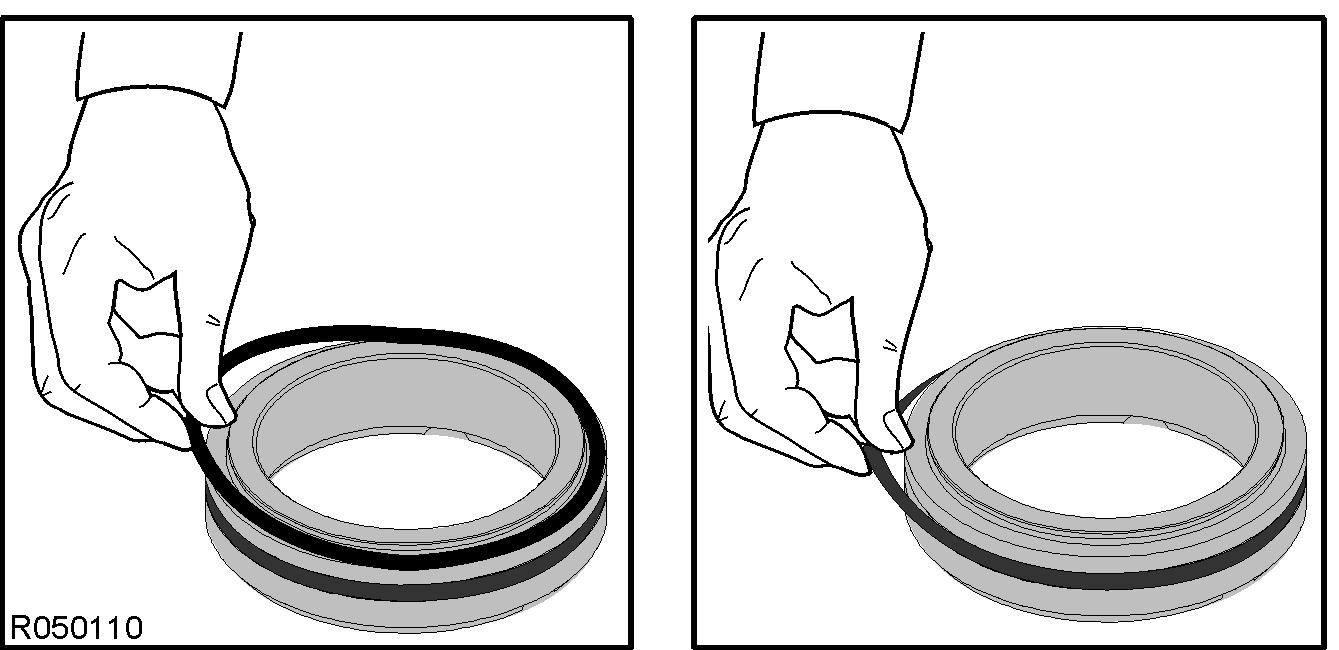

Retirar las juntas tóricas del anillo de guiado.

26

MONTAJE DEL CUERPO DE VÁLVULA Y DEL DISTRIBUIDOR ETAPA 1

Comprobar el desgaste y los deterioros eventuales de todas las piezas. Si es necesario, utilizar tela esmerilada fina o un producto abrasivo. Limpiar y engrasar todas las piezas.

ETAPA 2

Instalar juntas tóricas en el anillo de guiado. Engrasar correctamente las piezas e introducir el distribuidor en el anillo de guiado.

ETAPA 3

Aplicar aceite en las piezas del distribuidor y el orificio del cuerpo de válvula.

ETAPA 4

Instalar el anillo del guiado y el distribuidor en el cuerpo de válvula. Cerciorarse de que el distribuidor se mueve libremente.

ETAPA 5

Instalar juntas tóricas en el cilindro. Instalar el pasador paralelo.

ETAPA 6

Aplicar agente anticorrosivo en las superficies de contacto del cuerpo de válvula y del cilindro.

ETAPA 7

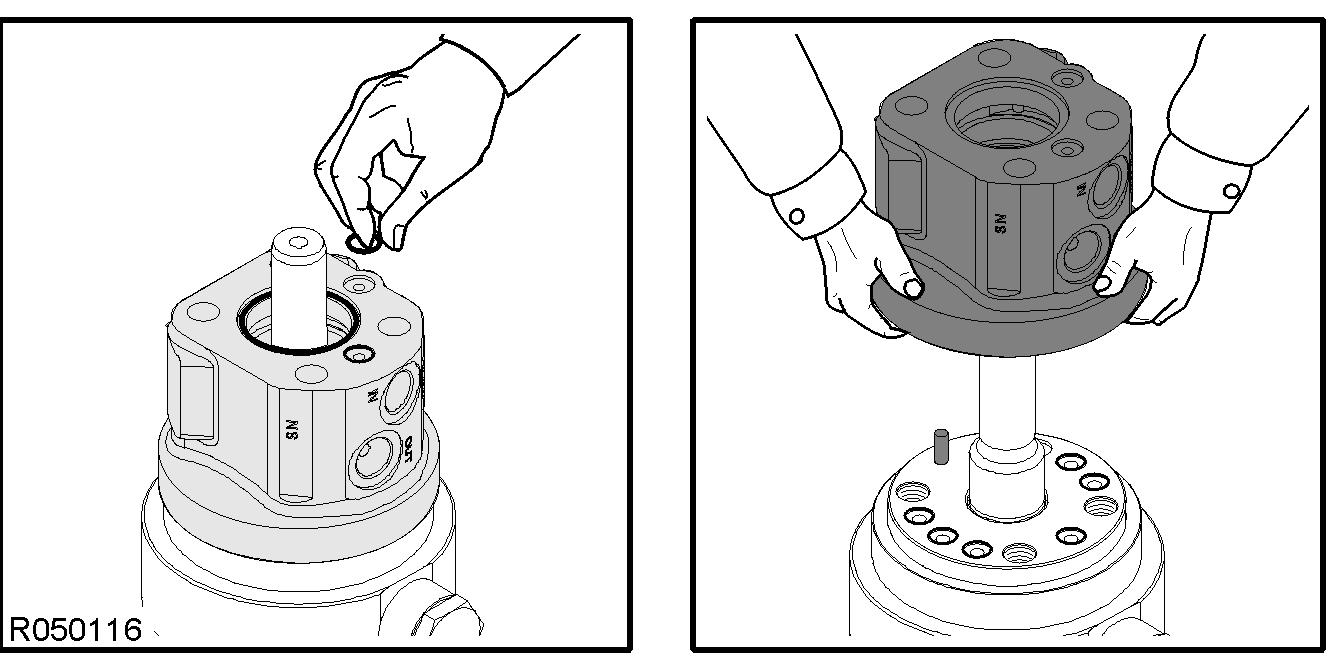

Instalar el cuerpo de válvula.

ETAPA 8

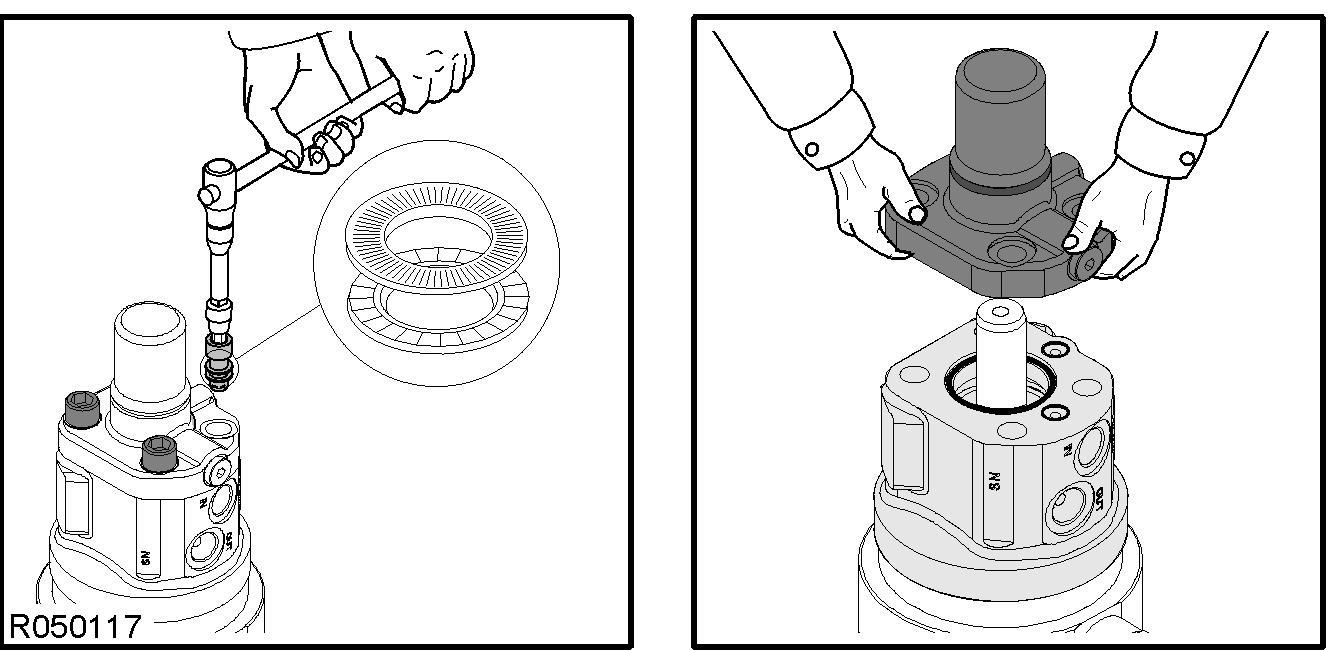

Instalar juntas tóricas en el cuerpo de válvula. Instalar juntas y juntas tóricas con los alicates correspondientes. Instalar la tapa.

ETAPA 9

Instalar tornillos de obturación y arandelas de seguridad. Apretar los tornillos con el par de apriete especificado.
