AJUSTE DE LA PRESIÓN DE FUNCIONAMIENTO

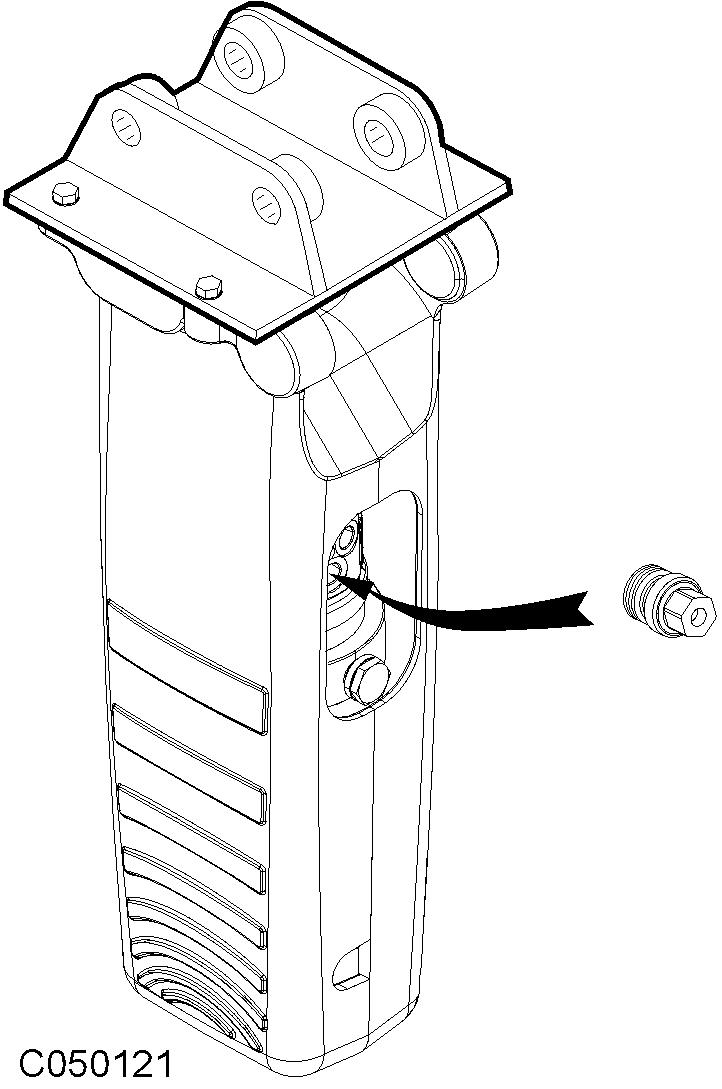

El martillo se ajusta en fábrica para su uso con excavadoras específicas. Esta operación se efectúa con una boquilla que está dentro del orificio OUT del martillo, en la caja de válvulas.

Esta boquilla permite ajustar la presión de funcionamiento del martillo. Si la boquilla no está adaptada para la excavadora, la potencia del martillo puede ser insuficiente o el aceite tiende a calentarse. En todo caso dirigirse al concesionario para obtener más instrucciones.

ETAPA 1

Retirar el racor para tubo flexible del orificio "OUT".

ETAPA 2

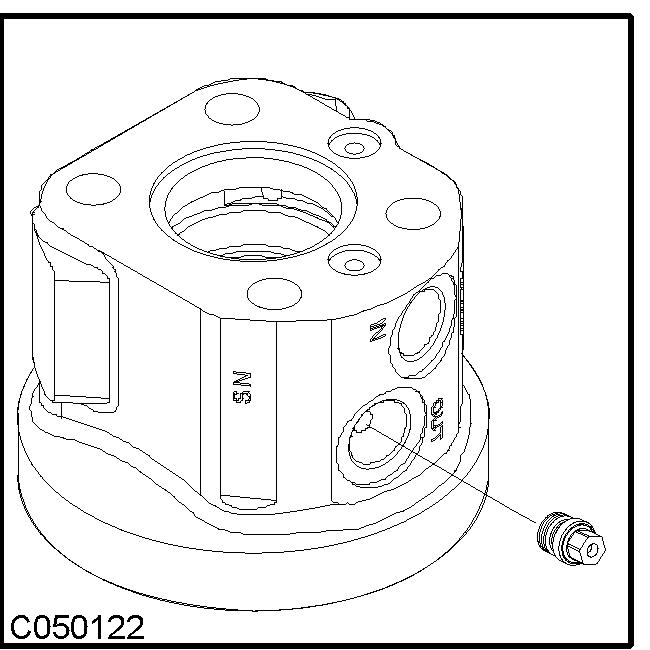

Retirar la boquilla del interior del orificio "OUT" por medio de una llave de cabeza hueca.

ETAPA 3

Introducir la boquilla correcta y apretarla al par especificado. No aplicar líquido de fijación.

ETAPA 4

Instalar el racor para tubo flexible en el orificio "OUT".
