Montage et démontage rapide de l’outil (enoption) (suite)

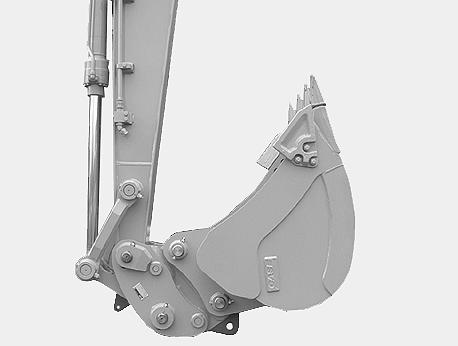

CD00H004 9. S’assurer visuellement que l’axe du godet est parfaitement engagé dans le crochet.

Démontage

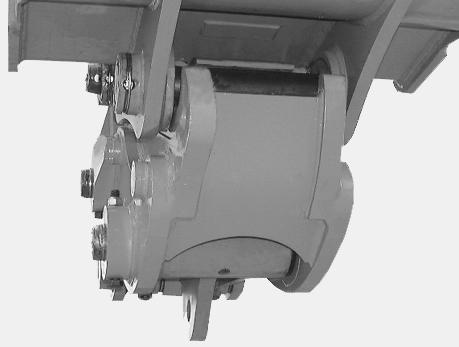

CD00F033 1. Agir sur les manipulateurs de commande balancier et godet afin de mettre le balancier à la verticale légèrement rentré côté cabine pour permettre le déclenchement du système de sécurité. Sortir complètement la tige de vérin de godet et maintenir la pression hydraulique, pour permettre au crochet de se rétracter.

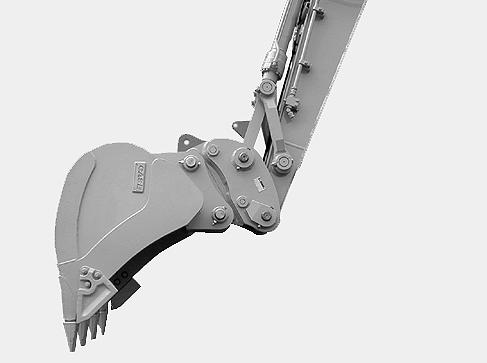

CD00F032 10.Agir sur le manipulateur de commande godet pour rentrer la tige du vérin et permettre l’enclenchement du système de sécurité. IMPORTANT: Si le contrôle visuel ne peut se faire depuis la cabine il faut descendre de la machine, pour s’assurer de la bonne fixation de l’outil et de la mise en place du système de sécurité. 1

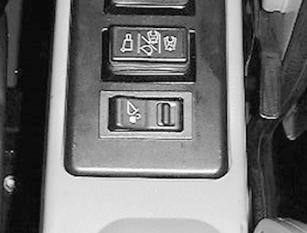

CD00H001 2. Placer l’interrupteur (1) en position déverrouillage, l’alarme sonore retentit. Voir section "Commandes/Instruments/ Accessoires", chapitre "Interrupteur de commande de verrouillage et déverrouillage de l’attache rapide".

108
