OU GRAND DEBIT
IMPORTANT: Veiller à ce qu’aucun élément de la machine n’empiète sur la chaussée. Si cela ne peut être évité, mettre en place la signalisation conforme à la réglementation.
CD00E002 8. Fermer à clé la porte du poste de conduite et s’assurer que les capots, les trappes inférieures et les portes latérales sont fermés correctement.
REMORQUAGE DE LA MACHINE
Avant d’effectuer le remorquage de la machine, s’adresser à votre Distributeur CASE. Dans la mesure du possible effectuer la réparation sur place.
ATTENTION: Le remorquage est une manoeuvre délicate qui se fait toujours aux risques de l’utilisateur. La garantie du constructeur ne s’applique pas aux incidents ou aux accidents survenus en cours de remorquage. Dans la mesure du possible effectuer la réparation sur place.
ATTENTION: La machine doit être remorquée très lentement sur une courte distance et uniquement si cela est vraiment nécessaire.
ATTENTION: Lors du remorquage, l’opérateur doit être seul sur la machine, assurez-vous qu’aucune personne ne se trouve sur la machine et dans sa zone d’évolution. TRIM THIS EDGE
111
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
DESCENTE DE L’EQUIPEMENT EN CAS DE PANNE
En cas d’arrêt accidentel du moteur thermique pour amener l’équipement au sol:
TRIM THIS EDGE
CD00E060 1. Placer la clé de démarrage en position "ON" (contact).

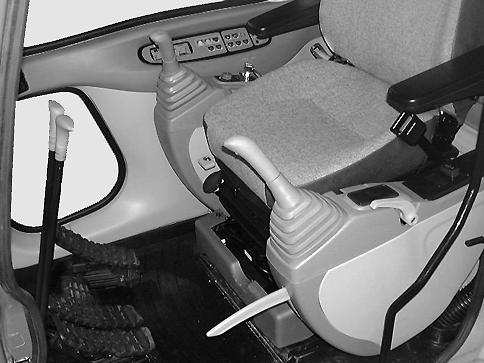

CD00E111 3. Actionner le ou les manipulateurs dans la position correspondant au mouvement de descente désirée de l’équipement.
CD00E006 2. Abaisser la manette d’annulation des fonctions (barre de sécurité sortie).
112
TRIM THIS EDGE LEFT PAGE
La machine est munie de deux types de circuits auxiliaires. Un type de circuit est prévu pour un fonctionnement à un débit, comme un marteau hydraulique. Le deuxième type de circuit est prévu pour des utilisations à un débit ou à deux débits avec débit continu ou pour des utilisations à deux débits comme des pinces démolitions etc. S’adresser à votre Distributeur CASE afin de régler correctement la pression et le débit nécessaire à l’utilisation de l’accessoire optionnel.
Configuration marteau hydraulique

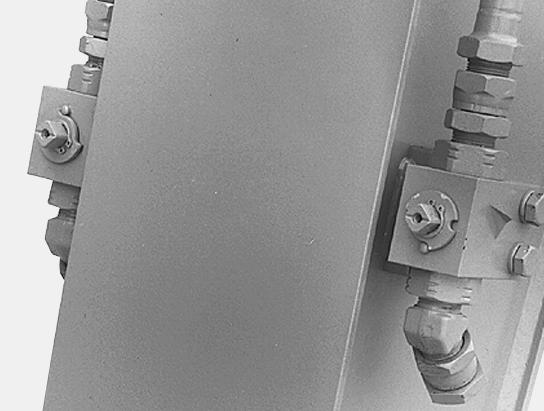

A24690 1. Procéder au branchement de l’accessoire puis à l’aide d’une clé hexagonale, placer les vannes d’alimentation en position "O" (ouverture), voir section "Commandes/Instruments/Accessoires", chapitre "Vanne d’alimentation d’accessoires optionnels". 2

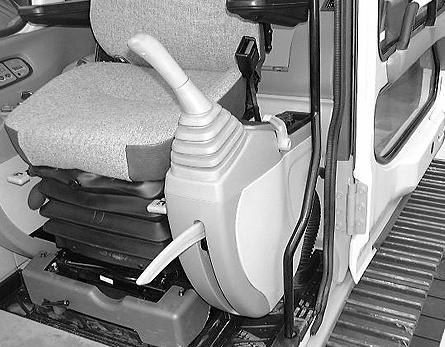

CD00E072 3. Basculer sur la droite, correspondant au marteau hydraulique, la commande (2) située sur le bras gauche.
1

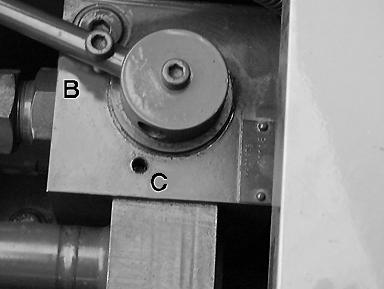

CD00E070 2. Déposer la vis (1) puis amener la vanne sélecteur de débit en position (B), reposer la vis (1).

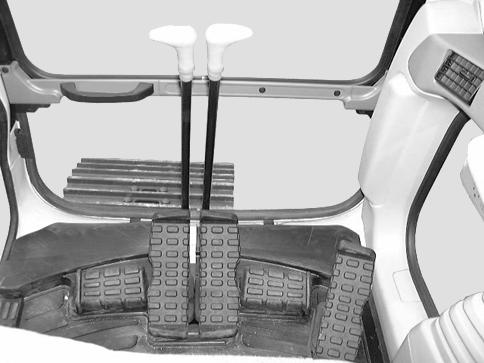

CD00E012 4. Utiliser la pédale pour mettre en fonction le marteau hydraulique.
113
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
Configuration pince démolition à deux débits
CD00E082 5. Lors de la dépose du marteau hydraulique, placer en position "S" (fermeture), les vannes d’alimentation et les bouchonner. 6. Basculer la commande (2) en position centrale.

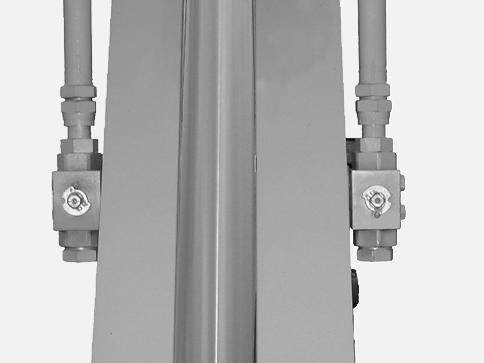

A24690 1. Procéder au branchement de l’accessoire puis à l’aide d’une clé hexagonale, placer les vannes d’alimentation en position "O" (ouverture), voir section "Commandes/Instruments/Accessoires", chapitre "Vanne d’alimentation d’accessoires optionnels".
1

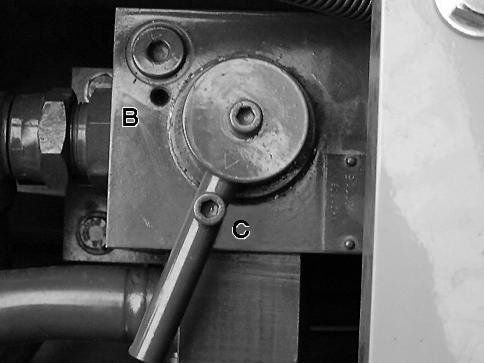

CD00E071 2. Déposer la vis (1) puis amener la vanne sélecteur de débit en position (C), reposer la vis (1).
