TRANSPORT DE LA MACHINE
2
CD00E072 3. Basculer sur la gauche, correspondant à la pince démolition, la commande (2) située sur le bras gauche.
CD00E082 5. Lors de la dépose de la pince démolition placer en position "S" (fermeture) les vannes d’alimentation et les bouchonner. 6. Basculer la commande (2) en position centrale.
CD00E012 4. Utiliser la pédale pour mettre en fonction la pince démolition. TRIM THIS EDGE
115
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
Configuration pince démolition un débit et godet rétro
A24690 1. Pour la pince démolition, procéder au branchement puis à l’aide d’une clé hexagonale, placer les vannes d’alimentation en position "O" (ouverture), voir section "Commandes/Instruments/Accessoires", chapitre "Vanne d’alimentation d’accessoires optionnels".
CD00E072 3. S’assurer que la commande située sur le bras gauche est en position centrale.
CD00E012 4. Pour actionner la pince démolition, utiliser la pédale.
CD00E071 2. Aucune intervention n’est nécessaire sur la vanne.
CD00E082 5. Lors de la dépose de la pince démolition, placer en position "S" (fermeture) les vannes d’alimentation et les bouchonner.
116
TRIM THIS EDGE LEFT PAGE
TRANSPORT DE LA MACHINE
Sur wagon
Le transport ferroviaire nécessitant des consignes particulières, adressez-vous à un organisme agréé.
Sur remorque
ATTENTION: Cette machine peut glisser et tomber d’une remorque ou d’une rampe et provoquer des blessures corporelles graves. Assurez-vous que la remorque et les rampes sont propres. La machine doit être dans l’axe de la remorque avant son chargement.
ATTENTION: Pour tous les déplacements ou les transports de la machine sans équipement, il faut impérativement déposer le contrepoids.
!
Connaître les règles de sécurité et les réglementations avant de transporter cette machine. S’assurer que la remorque et la machine sont pourvues d’équipements de sécurité corrects.
Chargement

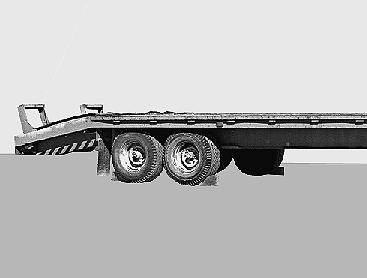

CD95M248 1. Placer une cale derrière les roues de la remorque. Mettre en place les élargisseurs de la remorque (si équipé).

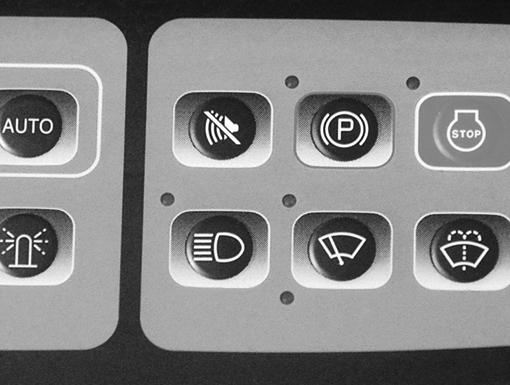

CD00E010 2. S’assurer que la rotation du châssis tourelle est débloquée. TRIM THIS EDGE
117
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
Alt+ to display template informationAlt= to hide template information Transport de la machine (suite)
(Machine avec équipement)
TRIM THIS EDGE

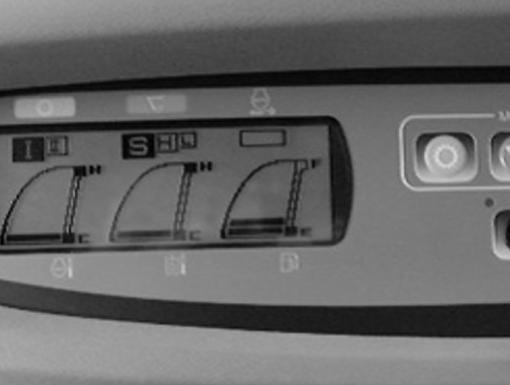

CD00E150 3. Sélectionner la fonction ralenti automatique du moteur thermique, position "ON" à l’écran d’affichage.

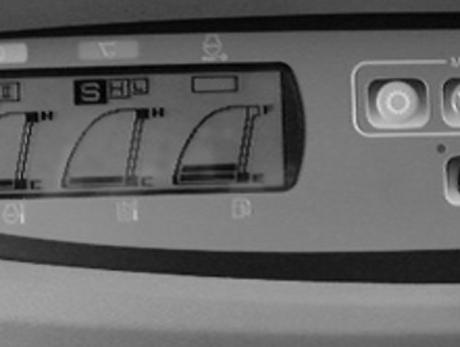

CD00E150 4. Sélectionner la vitesse lente de translation.
PDH0248 5. Placer la machine dans l’alignement de la remorque, réducteurs de translation côté rampes. Lever l’équipement et l’amener à environ vingt centimètres audessus du plancher de la remorque. IMPORTANT: Dans cette position, les commandes de déplacement et de direction se trouvent inversées.
(Machine sans équipement)
CS99B518 5. Placer la machine dans l’alignement de la remorque, réducteurs de translation côté rampes. IMPORTANT: Dans cette position, les commandes de déplacement et de direction se trouvent inversées.
