BEDIENINGSELEMENTEN INSTRUMENTEN

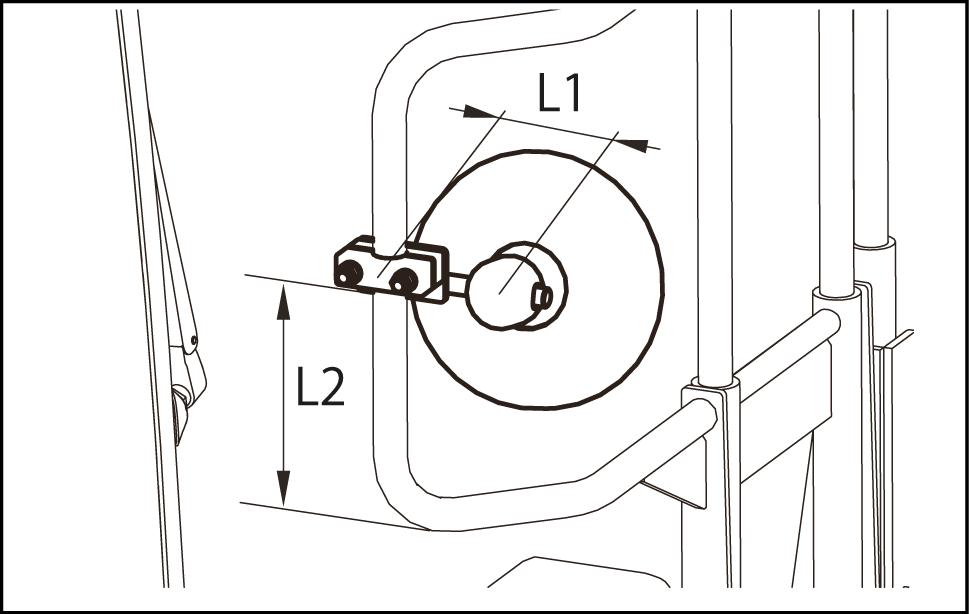

Spiegel C (rechtsmidden behuizing)

Stel positie van spiegel dat rechter zijde van machine zichtbaar vanuit

Zet spiegel rechter afbeelding getoonde

(L1) : 107 ( 4.213 )

(L2) : 270 ( 10.630 )

SMIL14CEX2582AA 7

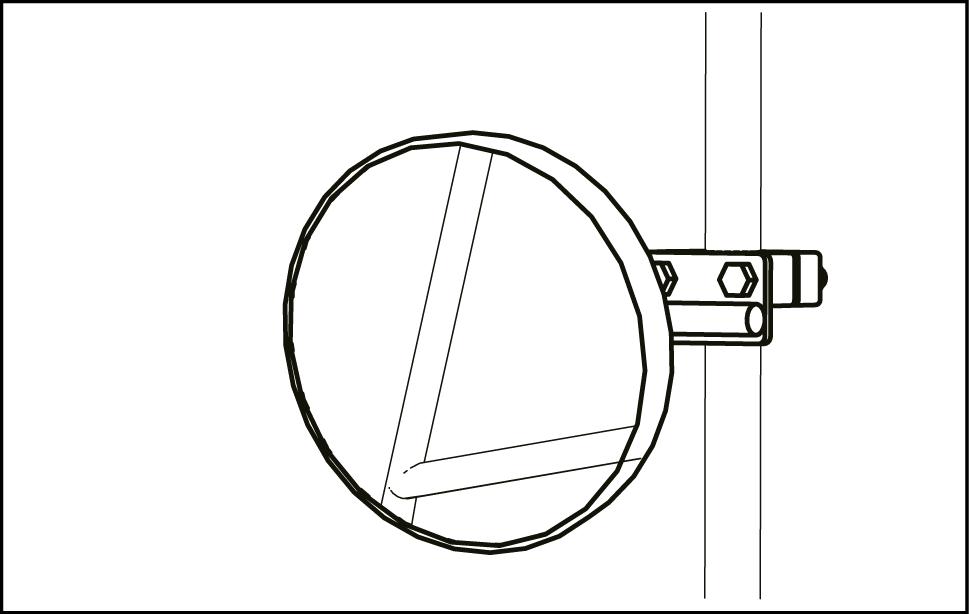

Stel spiegel dat zijkant van romp zichtbaar zoals rechter afbeelding

SMIL14CEX2583AA 8

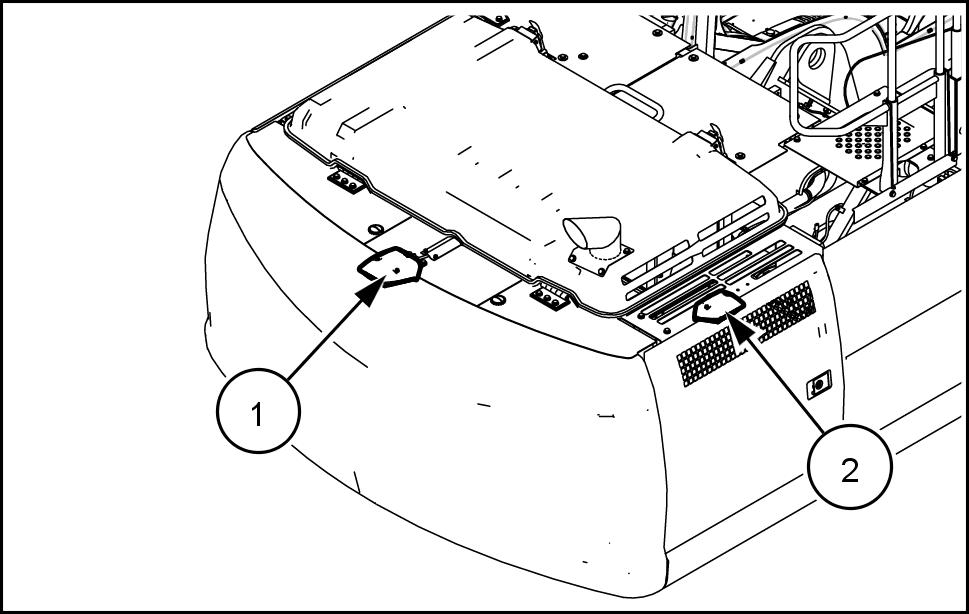

Achteruitkijkcamera

botsingen met andere werknemers vanaf bestuurdersplaats niet zichtbare machines voorkomen, het contragewicht een achteruitkijk - camera

(1) :

(2) : Rechter camera

LET OP: beelden (achteruitkijkcamera zijcamera) het monitorscherm zijn bedoeld als chine nooit bedienen terwijl u alleen naar beelden het monitorscherm beelden kunnen afwijken van actuele situatie, dus als u alleen beelden kunt u met machine ergens tegen aan stoten een ongeluk Twijl u machine bedient dient u door streeks via controleren omgeving veilig een signaal geven met claxon.

Bij het starten van operaties als zwenken rijden dient u abrupte handelingen vermijden veiligheid niet gevaar

LET OP: Als modder , sneeuw etc cameralens zal monitor vervormde beelden weergegeven. V eeg vuil weg met een vochtige, zachte doek wrijf lens vervolgens droog met een zachte droge

Krassen camera Krassen kunnen beelden het scherm

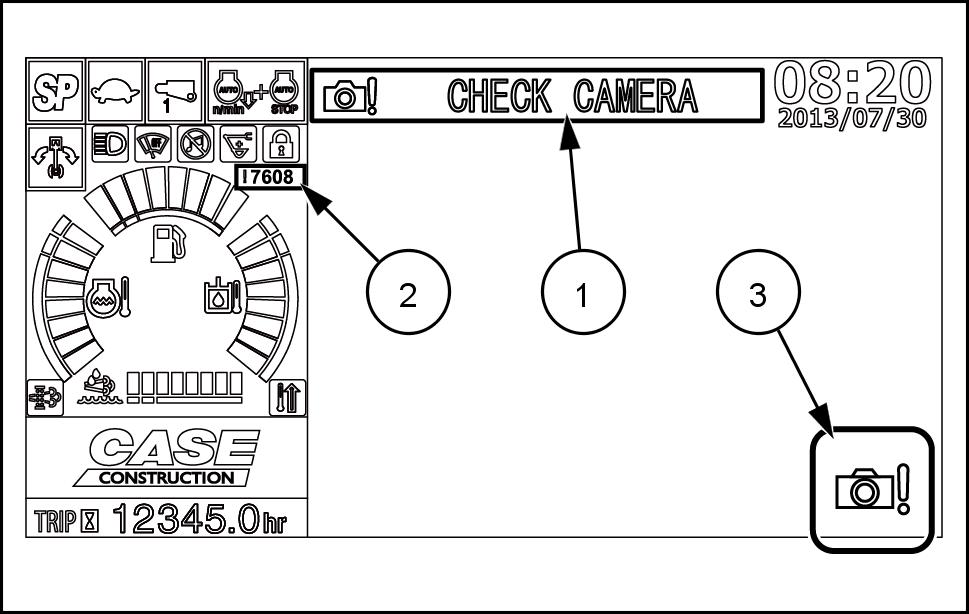

Als problemen zijn met camera bedrading van zal een zoemer een 5 s durend waarschuwingssignaal geven het betref fende pictogram

Het opschrift (1) CAMERA CONTROLEREN licht

(2) Diagnostische storingscode: 7608

(3) Indicatielampje camerastoring licht

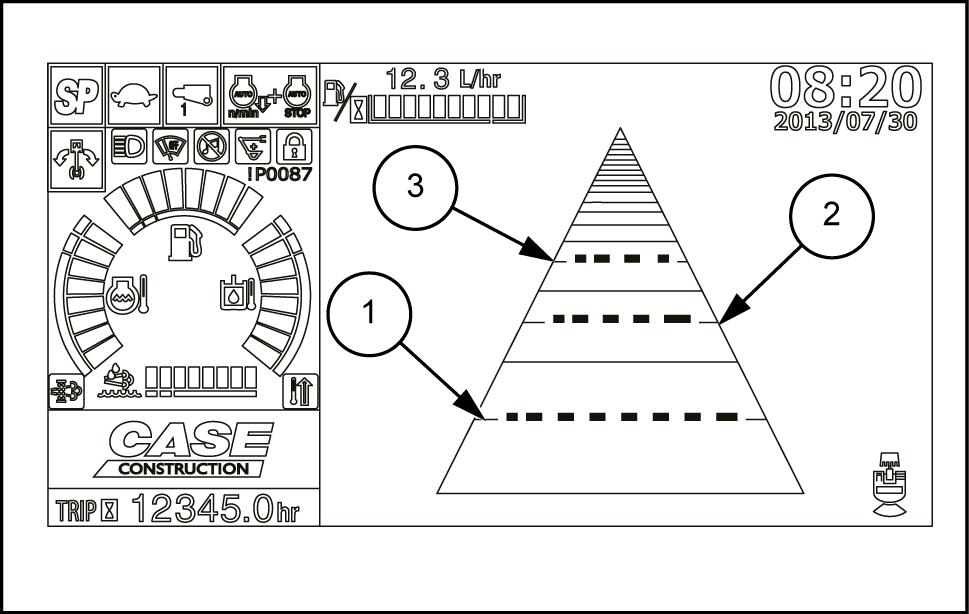

Richtlijnen camera

Het menu biedt u mogelijkheid richtlijnen nen U kunt richtlijnen gebruiken afstanden bij benadering tot achterzijde van het gengewicht

(1) Ongeveer 1 m ( 39.37 ) vanaf achterzijde

(2) Ongeveer 2 m ( 78.74 ) vanaf achterzijde wicht.

(3) Ongeveer 3 m ( 1 18.1 1 ) vanaf achterzijde gewicht.

1

2

SMIL14CEX2585AB 3
