Onderhoudsinstructies

W Aarschuwing

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot ongevallen. Indien u een onderhoudsprocedure niet begrijpt eraan twijfelt u staat bent een onderhoudsprocedure juist uit voeren, dient u contact nemen met erkende dealer . Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel. W0157A

Elke wijziging aan snelkoppeling zonder voorafgaande toestemming kan ernstig letsel V oer geen enkele wijziging uit zonder voorafgaande Raadpleeg CASE CONSTRUCTION - dealer

Dagelijkse controles:

• Controleer vergrendelingsstaaf goed werkt dat deze niet vuil

• Controleer cilinderslangen van gen vrij kunnen

• Controleer zorgvuldig barstjes.

Onjuiste werking

LET OP: Zorg dat het werktuig volledig contact maakt met grond voordat u volgende controles

Als snelkoppeling niet goed controleert u het volgende:

• een pen gebroken, gebogen verdwenen?

• geen vreemde materie beveiliging gekomen?

• cilinder beschadigd gebogen?

• lekkage uit hydraulische slangen

Indien het probleem zich deze controles nog voordoet, raadpleegt u CASE CONSTRUCTION - dealer

Onderhoud

Smeer verbinding van snelkoppeling iedere h Smeermiddel: CASE AKCELA 251H MUL - PURPOSE GREASE

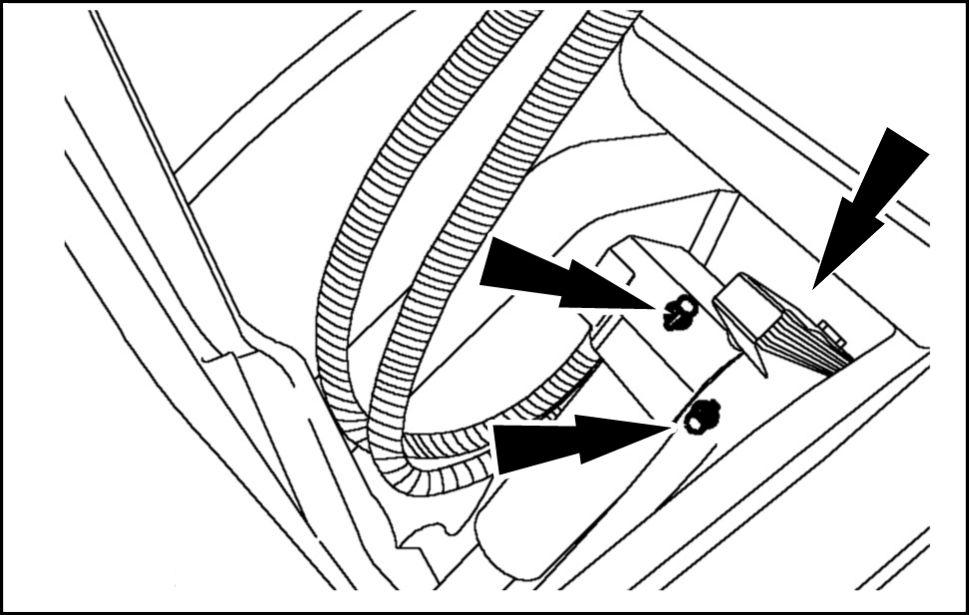

Zet cilinder van snelkoppeling ingeschoven Spuit vet smeerpunten die afbeelding zijn

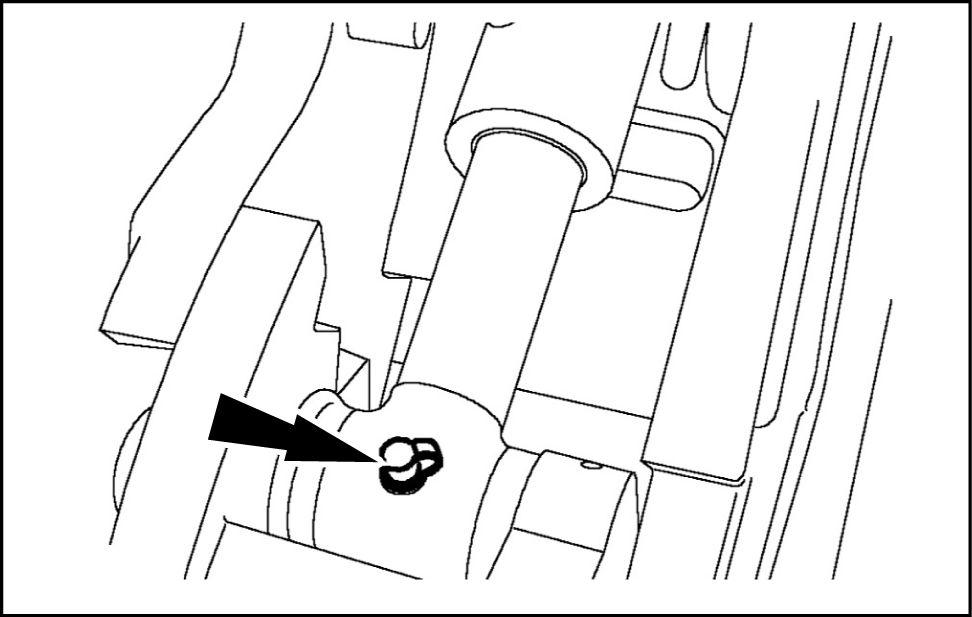

• Onderste cilinderpen: een

Draaipunt borgstang: een smeerpunt.

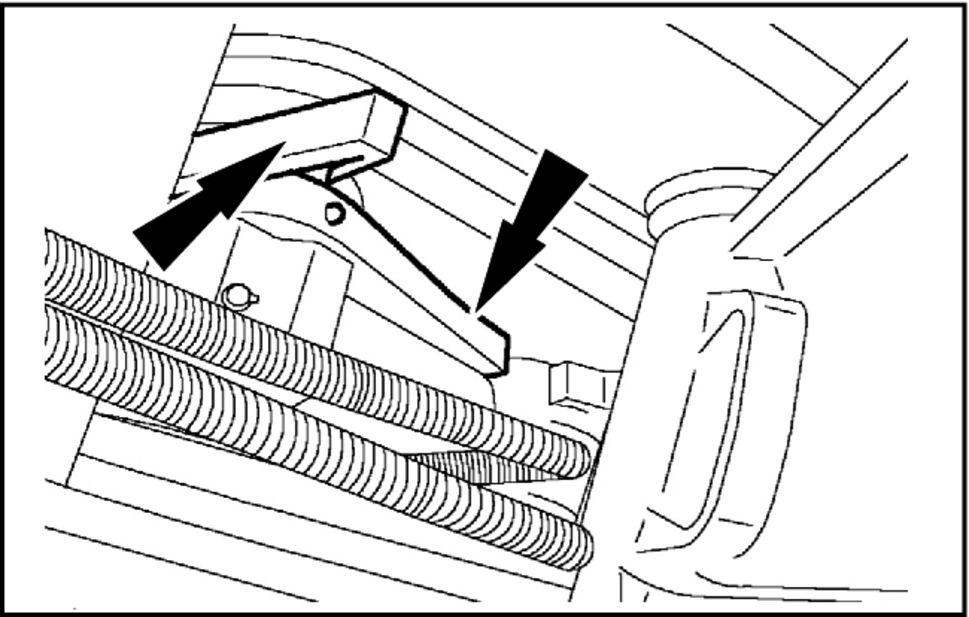

Draaipunt vergrendelingssysteem: een

SMIL14CEX2734AA 4

• Draaipunt haak: een

SMIL14CEX2736AA 5

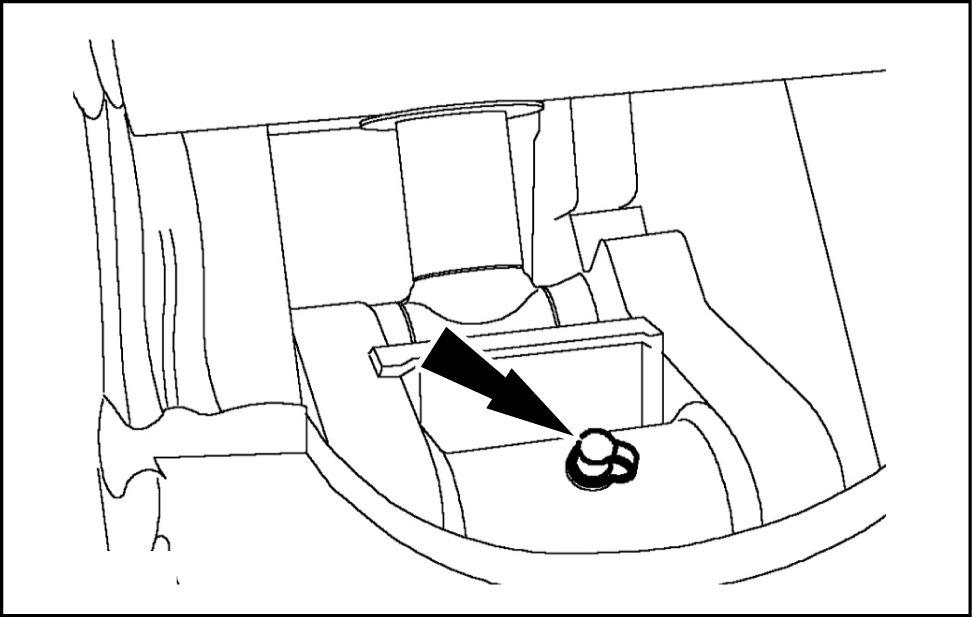

• Bovenste cilinderpen: een

SMIL14CEX2735AA 6

LET OP: verbindingsstang van koppeling moet dere h gesmeerd worden als machine water modder wordt gebruikt.

Hanteren van lasten W AARSCHUWING

Gevaar van verbrijzeling!

T ijdens het hanteren met lasten het zeer belangrijk u strikt houden aan instructies deze handleiding lokale wetgeving.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk W0257A W AARSCHUWING

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot ongevallen.

Bij het heffen van een last moet machine zijn uitgerust met: veiligheidskleppen,

- een indicator voor

- een lastbevestigingspunt,

- een tabel voor het hanteren van lasten corresponderend met machineversie het voorzetstuk.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk 168A

LET OP: machine specifiek ontworpen voor graaf - / laadwerkzaamheden. hangende lasten hanteren moet machine worden uitgerust met juiste optionele onder meer oog voor lasthijstabel alarm voor Zorg bij werkzaamheden met hangende lasten voor dat alle geldende voorschriften voor dergelijke evenals regels beschreven het stuk VEILIGHEIDSINFORMA strikt worden

LET OP: V oorzieningen voor hefinrichtingen moeten overeenkomen met actuele voorschriften voor V erzeker u ervan dat hefinrichtingen perfecte staat zonder enige tekenen van overmatige Gebruik zelfborgende haken voorkomen dat haken gedurende hefwerkzaamheden onbedoeld open gaan. hefinrichtingen mogen uitsluitend worden gebruikt voor het hijsen van onderdelen die niet aan grond zijn Gebruik nooit voor sleep rooi -

LET OP: Een hangende last kan vrij schommelen kan daarbij personen cabine van machine Vzeker u ervan dat alle omstanders het werkbereik van machine hebben verlaten bij het hanteren van last langzaam Als last gedurende werkzaamheden begint hem langzaam naar grond brengen aanslaan dat ongewenste schommelbewegingen zoveel mogelijk worden als volgt verder voor werkzaamheden met hangende lasten:

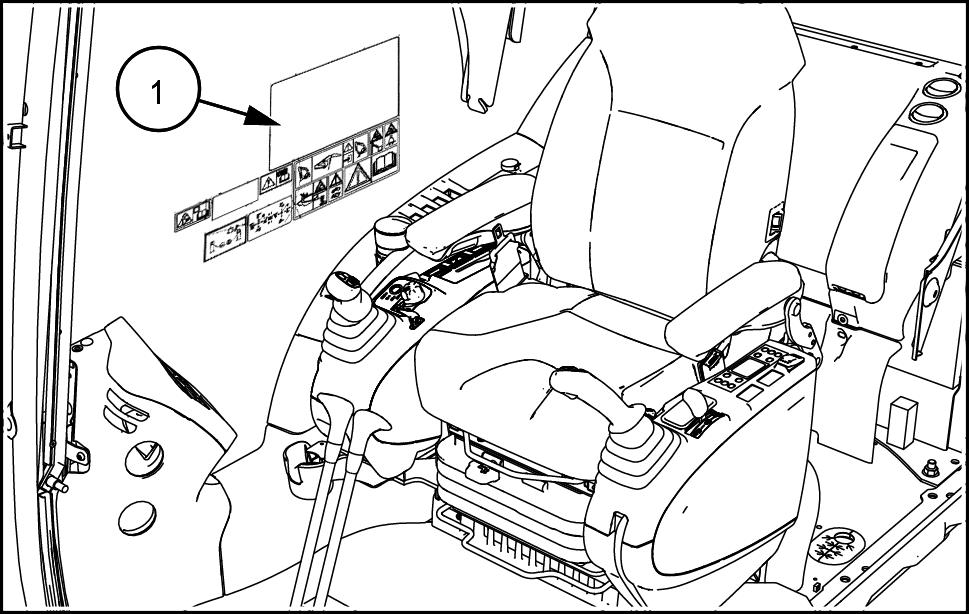

• massa van het hanteren object beoordelen (indien onbekend) deze vergelijken met gegevens uit tabel met hijsbare lasten (1) Geen lasten hef fen die maximumwaarden uit deze tabel overschrijden.

LET OP: Het gewicht van alle hefaccessoires het wicht van alle werkzame zoals bakken koppelingen, moeten van maximale hefwaarden tabel worden

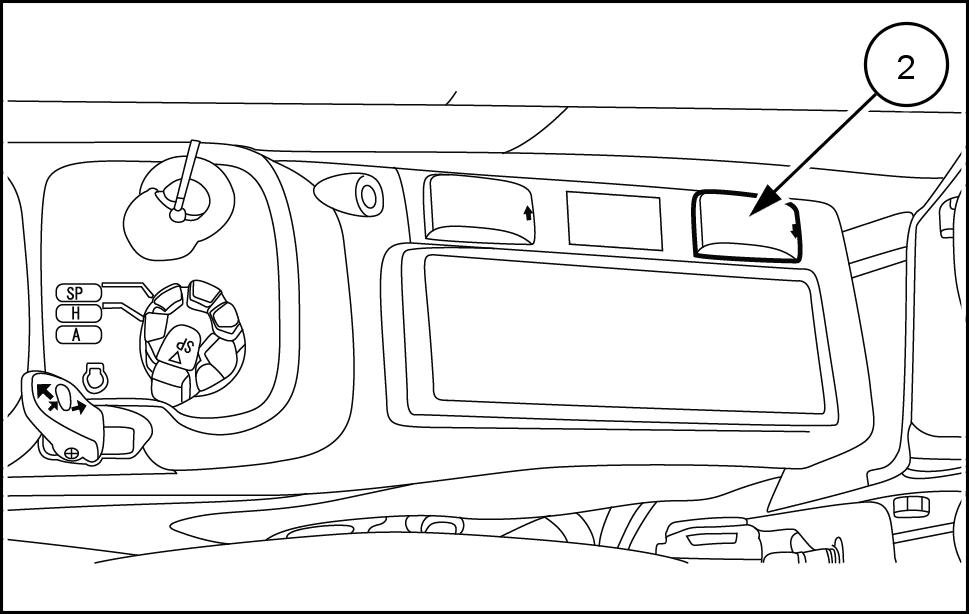

• Druk - zijde van laar voor overbelasting (2) het waarschuwingsalarm voor overbelasting Het waarschuwingsalarm voor overbelasting moet voorkomen dat zware lasten worden

LET OP: als gedurende het hanteren van last overbelasting wordt verschijnt het richt OVERBELASTING bovenaan het display van monitor klinkt het waarschuwingsalarm voor overbelasting. Zet last grond controleer omstandigheden waarbij u refereert aan tabel

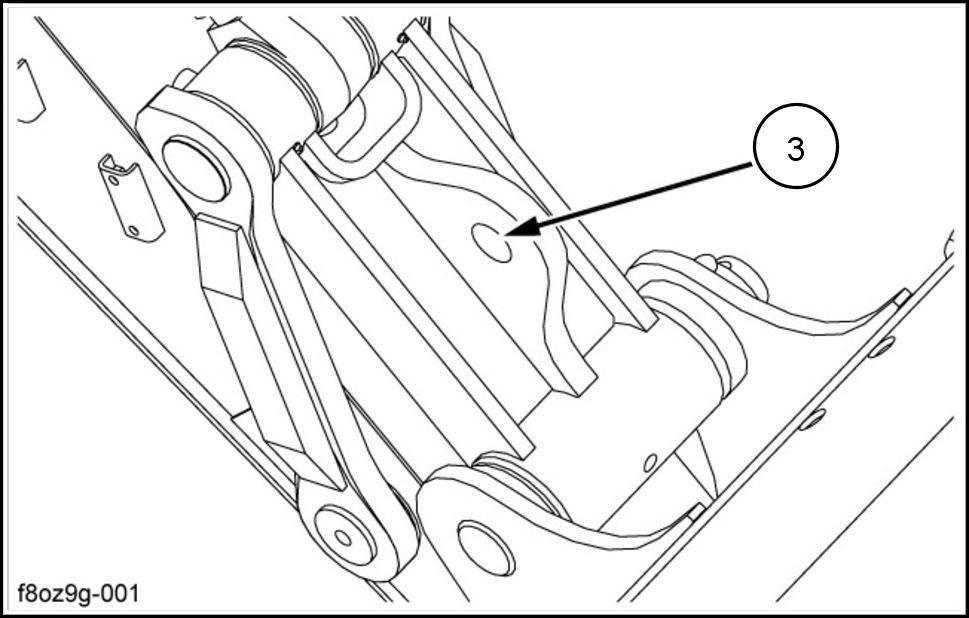

• Zet last vast met het oog voor lasthantering (3) verbindingsstang van met behulp van zieningen kettingen die geschikt zijn voor sen het schommelen van last deze niet aanslag met lagen kabels /

• Selecteer A -

• Schuif bakcilinder uit tot het

• Het omringende werkgebied controleren u ervan verzekeren dat weg die u met last moet afleggen vrij van obstakels is.

• last langzaam bruuske bewegingen die last zouden kunnen doen schommelen last dichtbij machine stabiliteit bij voorkeur over lengteas niet dwars machine. last tot een laag mogelijke hoogte van grond

• last gewenste plaats neerzetten leren hij een stevige ondergrond met voldoende draagvermogen

• kettingen

T abel voor lasthantering

tabel voor lasthantering geeft nominale hefcapaciteiten verschillende afstanden vanaf zwenkas.

V oor iedere afstand vanaf zwenkas wordt een nominale hefcapaciteit aangegeven voor een specifiek hoogtebereiken zijn als volgt gedefinieerd: meer dan 4 m ( 157 ) van grond, tussen 4 m ( 157 ) van grond 2 m ( ) onder grond , minder dan 2 m ( ) onder nominale hefcapaciteit wordt volgens ISO 10567 gedefinieerd als kleinste waarde van ofwel nominale telbelasting ( % van kantelbelasting) nominale hydraulische hefcapaciteit ( % van hydraulische waarden zijn berekend onder volgende werkomstandigheden:

• Geen werktuig

• Machine een vlakke rechte

• Geheel gedraaide bovenstructuur

• Met ingeschoven bakcilinder .

Model type

Gieklengte (m)

: armlengte (m)

Afstand van last vanaf zwenkas (m)

Nominale hefcapaciteit (kg)

Nominale hefcapaciteit (kg) maximale

Maximale reikwijdte (m) voor elk

T egengewicht massa (kg)

Breedte van rupsplaten (mm)

W erkdruk van het hydraulische systeem (MPa)

V eiligheidskleppen

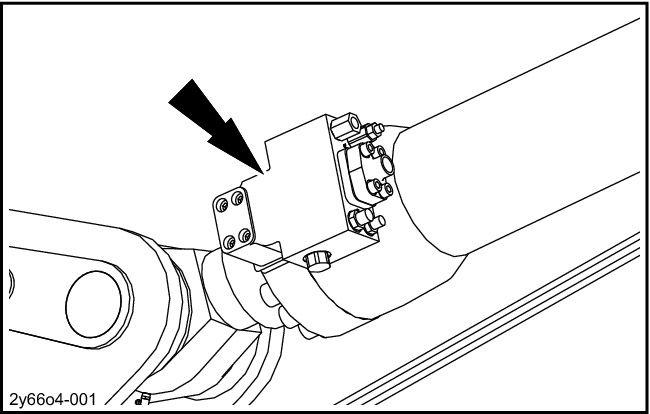

veiligheidskleppen moeten voorkomen dat voorste werktuigen omlaag vallen als een slang hydraulische leidingen van giek arm scheurt veiligheidskleppen houden voorste werktuigen plaats waar zich bevonden tijdens het zodat bestuurder het werktuig langzaam met linkerbedieningshendels omlaag kan brengen grond kan

Bovendien zorgen veiligheidskleppen ervoor dat het voorste werktuig geselecteerde bedrijfsstand kan worden gehouden, waardoor lekken hoofdregelklep, die zich neutrale stand van giekspoel armspoel kunnen worden

LET OP: voor aanvang van werkzaamheden met hangende lasten kleppen controleren tekenen van schade vreemde geluiden. Indien afwijkende omstandigheden worden aangetroffen, contact opnemen met CASE STRUCTION dealer

LET OP: drukinstelling van veiligheidskleppen moet iedere 6 maanden worden Raadpleeg CASE CONSTRUCTION dealer giekcilinders armcilinder

eiligheidssysteem: afscherming vóór

VBij het werken gebieden waar gevaar bestaat slingerde stenen ander materiaal het onvermijdelijk het Front Guard Protective System (FGPS) aan voorkant van cabine zijn twee soorten FGPS beschikbaar: een FGPS dat voldoet aan Niveau 1 zoals gedefinieerd door ISO een FGPS dat voldoet aan Niveau 2 zoals gedefinieerd door ISO 10262.

Niveau 1 FGPS bedoeld voor bescherming tegen kleine bijvoorbeeld kleine stenen gruis voor bijvoorbeeld onderhoud aan schapsarchitectuur

Niveau 2 FGPS bedoeld voor bescherming tegen grote zoals grote puin dergelijke voor voorbeeld toepassingen zoals bouw mijn -

LET OP: FGPS een veiligheidsconstructie voor bestuurder het een speciaal veiligheidsonderdeel van

T rek NIETS door het aan veiligheidsconstructie vestigen. Boor GEEN gaten veiligheidsconstructie. veiligheidsconstructie bevestigingsonderdelen ervan zijn een gecertificeerd Elke beschadiging door brand corrosie elke aanpassing van het teem zullen constructie verzwakken afbreuk doen aan bescherming. Als hier sprake van is, MOET VEILIGHEIDSCONSTRUCTIE WORDEN VER V zodat u altijd dezelfde bescherming geniet als bij een nieuwe Neem contact met dealer voor inspectie vervanging van constructie. een ongeval, brand, kantelen omrollen MOET volgende procedure worden uitgevoerd door een erkend monteur voordat machine weer mag worden gebruikt voor werkzaamheden:

• veiligheidsconstructie MOET WORDEN VER V ANGEN.

• bevestiging vering voor veiligheidsconstructie bevestigingsonderdelen MOETEN zorgvuldig schadigingen worden gecontroleerd.

• Alle beschadigde onderdelen MOETEN WORDEN VER V AAN VEILIGHEIDSCONSTRUCTIE

MAG NIET WORDEN GELAST , MOGEN GEEN

TEN WORDEN GEBOORD HIJ MAG NIET WORDEN RECHTGEBOGEN GEREP AREERD. ELKE AANP ASSING KAN INTEGRITEIT V CONSTRUCTIE W A T DOOD

ERNSTIG LETSEL T GEVOLG KAN HEBBEN

HET GEV V AN

EEN BOTSING EEN ANDER ONGEV AL.
