8 - SPECIFICA TIES

Machinespecificaties

Graafkracht (vermogens - boost ingeschakeld)

V eiligheidsvoorzieningen

Laat het hulpstuk zakken wanneer motor uitvalt werking wordt gedeactiveerd met schuifblokkeerhendel met linker zijconsole omhoog

Noodstop motor , antidiefstalbeveiliging eiligheidsglas, tweetonige claxon

Stoelriem met via inertie werkend oprolmechanisme

Achteruitkijkspiegel (cabinekant rechterkant)

Achteruitkijkcamera

Rijalarm optioneel

ROPS: rolkooi

FOPS: beveiligingsinrichting tegen vallende voorwerpen (niveau

OPG: bestuurdersbescherming (voorzijde) optioneel

V eiligheidsklep met overbelastingsindicator hijsoog optioneel

Bestuurderscompartiment

Deluxe bestuurdersstoel met armleuningen, veiligheidsgordel met via inertie werkend oprolmechanisme, afstelling meerdere standen hoofdsteun ISO 7096:2000 klasse EM6) (stoelcoëf ficiënt < grammeur , levert ook automatische Ruitenwisser met enkel snelheid sigarettenaansteker , scherm van

Cabine

Cabineontwerp met gladde ronde machinaal geperst

V eiligheidsglas voor alle ramen

Stootvrije cabineophanging met 4 - punts vloeistofbevestiging

V erschuifbare voorruit met automatische vergrendeling

Ingebouwd type LCD - monitor , full - color

Membraanschakelaar monitordisplay

Ruitenwisser ruitensproeier voorruit

Vloermat

Dakluik zonneklep van polycarbonaat

Automatisch aircosysteem

Regendeflector

Zonneklep

Rolkooi ( ROPS )

Bovenste afscherming OPG niveau 1 (in cabineconstructie)

Bovenste afscherming OPG niveau 2 (extra afscherming) (uitgezonderd CX210D Long Reach)

Vloeistof fen smeermiddelen

Door juiste vloeistof fen smeermiddelen gebruiken, kan graafmachine werken bij omgevingstemperaturen een bereik van - ( - 4 ) tot ( 1 ) Zie lijst met vloeistof fen smeermiddelen deze

LET OP: W anneer machine wordt gebruikt bij omgevingstemperaturen die buiten genoemd bereik dient u CASE CONSTRUCTION - dealer raadplegen voor specifieke machine - uitrusting voor vloeistoffen smeermiddelen die moeten worden worden gemengd met gedestilleerd (gedemineraliseerd) water

Motorkoelvloeistof

CASE CONSTRUCTION schrijft het gebruik voor van 100% T (Organic Acid T echnology)koelvloeistof. CASE AKCELA ACTIFULL™ EXTENDED LIFE COOLANT het originele

LET OP: Het gebruik van verschillende merken koelvloeistof wordt

LET OP: Nooit aanvullende koelvloeistofadditieven (Supplemental Coolant Additives - SCA) toevoegen bij gebruik van CASE AKCELA ACTIFULL™ EXTENDED LIFE COOLANT .

LET OP: Nooit CASE AKCELA ACTIFULL™ EXTENDED LIFE COOLANT - koelvloeistof met conventionele vloeistof Door T gebaseerde koelvloeistof met conventionele koelvloeistof mengen neemt fectiviteit van T - koelvloeistof

LET OP: Als alleen conventionele koelvloeistof voorhanden is, dient vloeistof het koelsysteem volledig worden Zie procedure die beschreven Hoofdstuk 6 erversen van

Het motorkoelsysteem moet altijd worden gevuld met een koelvloeistofoplossing die gemaakt van een mengsel van antivries gedestilleerd (gedemineraliseerd) water

LET OP: Het koelsysteem nooit met alleen antivries Het koelsysteem nooit met alleen water

Door CASE AKCELA ACTIFULL™ EXTENDED LIFE COOLANT gebruiken, een / mengsel van antivries gedestilleerd (gedemineraliseerd) water garandeert u een correcte prestatie van het motorkoelsysteem genoemd bedrijfstemperatuurbereik van

CASE AKCELA ACTIFULL™ EXTENDED LIFE COOLANT beschikbaar als:

• / VOORGEMENGDE klaar voor

• CONCENTRAA T moet / worden gemengd met gedestilleerd (gedemineraliseerd) water

LET OP: Als bij extreme winterse omstandigheden wordt moet een koelvloeistofoplossing van / tivries / gedestilleerd (gedemineraliseerd) water worden gebruikt een correcte prestatie van het motorkoelsysteem

LET OP: Gebruik nooit koelvloeistofoplossing met meer dan % Het koelende vermogen van het mengsel wordt hierdoor

W anneer koelvloeistofoplossing wordt geprepareerd basis van GECONCENTREERD kan tratie van antivries gedestilleerd (gedemineraliseerd) water worden bepaald met een refractometer die ontworpen voor het meten van het ethyleenglycolgehalte.

Als geen gedestilleerd (gedemineraliseerd) water beschikbaar is, voor het verdunnen water met volgende eigenschappen gebruiken:

LET OP: Gebruik geen hard water , zeewater onthard zeewater waaraan zout mineralen zouten drinkwater kunnen leiden tot corrosie wat leidt tot een kortere levensduur van motor

Brandstof

Gebruik uitsluitend diesel met ultra - laag zwavelgehalte (S10) die voldoet aan 590 specificaties.

Gebruik van andere soorten brandstof kan leiden tot motorstilstand hoger

LET OP: garantie wordt ongeldig geval van ernstige defecten die zijn veroorzaakt door het gebruik van andere brandstof. Gebruik van andere brandstof dan aanbevolen brandstof kan schade veroorzaken aan inspuiter , DOC het brandstoftoevoersysteem motor CASE STRUCTION kan niet aansprakelijk worden gesteld voor dergelijke

Als temperatuur onder het vlokpunt zullen kristalvlokken een verlies aan motorvermogen veroorzaken het starten van motor moeilijk

LET OP: Als bij strenge winterse klimaten wordt raad vragen aan brandstofleverancier CASE CONSTRUCTION dealer ten aanzien van specifieke dieselbrandstof overeenstemming met 590 die moet worden

Condities die diesel brandstof van toepassing gebruikte diesel brandstof:

• moet vrij zijn van zelfs uiterst

• moet juiste viscositeit

• moet een hoog cetaangetal

• moet een hoge vloeibaarheid bij lage temperaturen bieden,

• - moet een lage sulferinhoud

• - moet een lage, resterende koolstofinhoud hebben.

Het verdient aanbeveling volgende veiligheidsinformatie acht nemen schade aan het motorbrandstoftoevoersysteem voorkomen.

• Sommige brandstofleveranciers vermengen afgedankte motorolie met

• Fabrikanten van grotere motoren staan het gebruik van dit soort brandstof

• Gebruik echter voor eigen motoren geen dieselbrandstof die verontreinigd met

• Deze brandstof zal niet alleen motor maar kan ook een negatieve invloed hebben het systeem voor reiniging van het

• V raag leverancier bevestigen dat geleverde brandstof voldoet aan voornoemde specificaties voordat u dieselbrandstof

LET OP: Raadpleeg leverancier CASE CONSTRUCTION - dealer over het juiste gebruik van

LET OP: V bij koud weer brandstoftank aan het einde van elke werkdag helemaal bij condensatie tank voorkomen.

Opslag van brandstof:

Langdurige opslag kan leiden tot ophoping van vuil condensatie Motorproblemen zijn vaak terug voeren aanwezigheid van water opslagtank moet buitenshuis worden geplaatst temperatuur van brandstof moet laag mogelijk worden gehouden. T regelmatig water onzuiverheden af.

Milieu milieubescherming

Denk altijd aan het milieu voordat u deze machine onderhoudt voordat u gebruikte vloeistof fen delen Giet nooit olie vloeistof fen grond containers die kunnen

Raadpleeg lokale milieubureau van overheid CASE CONSTRUCTION - dealer informatie verkrijgen betref fende juiste methode voor het afvoeren van deze

Hieronder staan aanbevelingen die u kunnen helpen:

• Zorg ervoor dat u bekend bent met betref fende wetgeving die voor land van kracht dat u haar

• Indien geen sprake van wetgeving dient bij leveranciers van accu's, brandstof reinigingsmiddelen u informatie vragen over het fect van deze producten mens natuur over het veilig gebruiken afvoeren van deze stof

• Het lokale milieubureau van overheid kan u daarbij veel gevallen ook behulpzaam zijn.

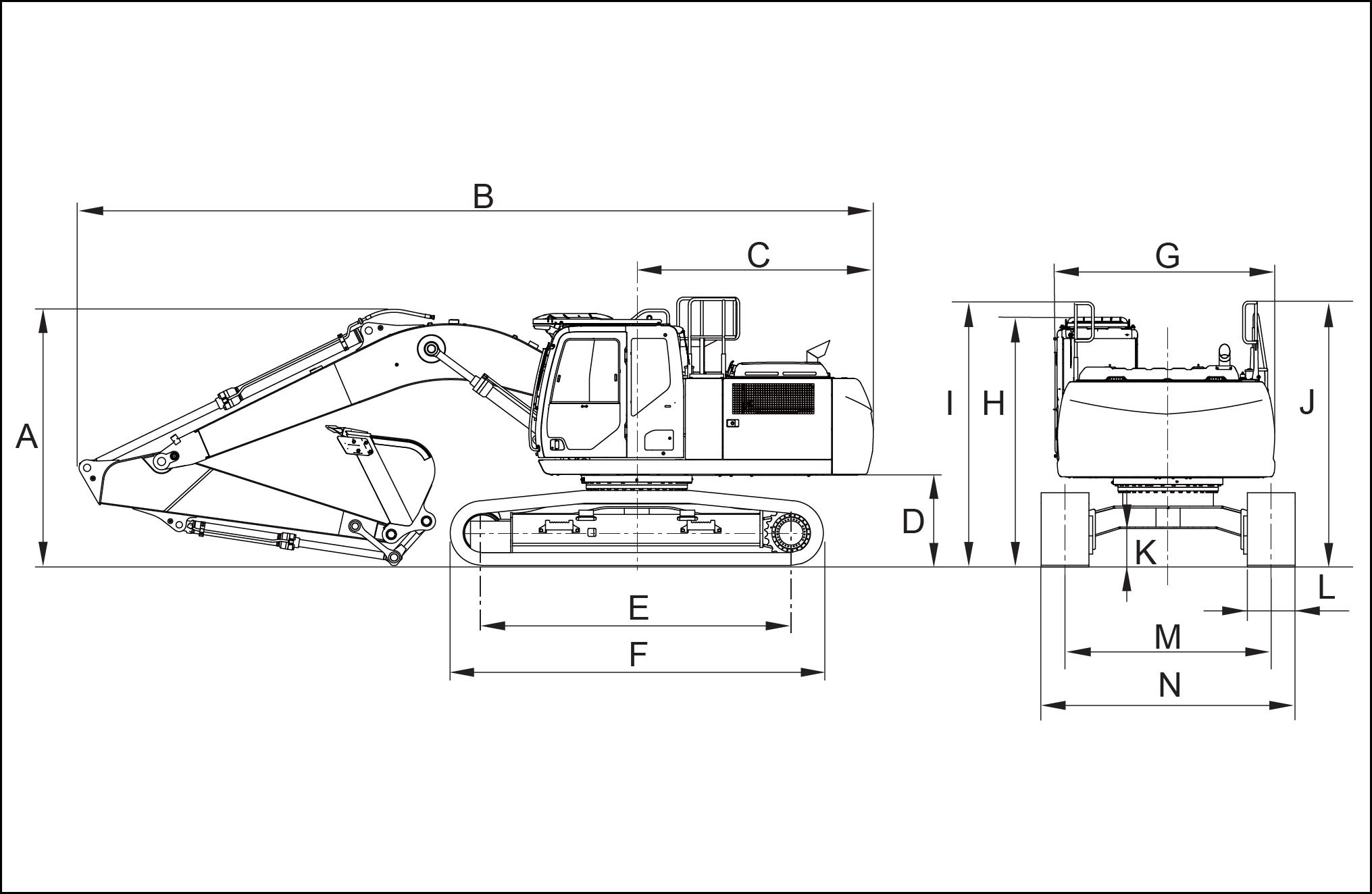

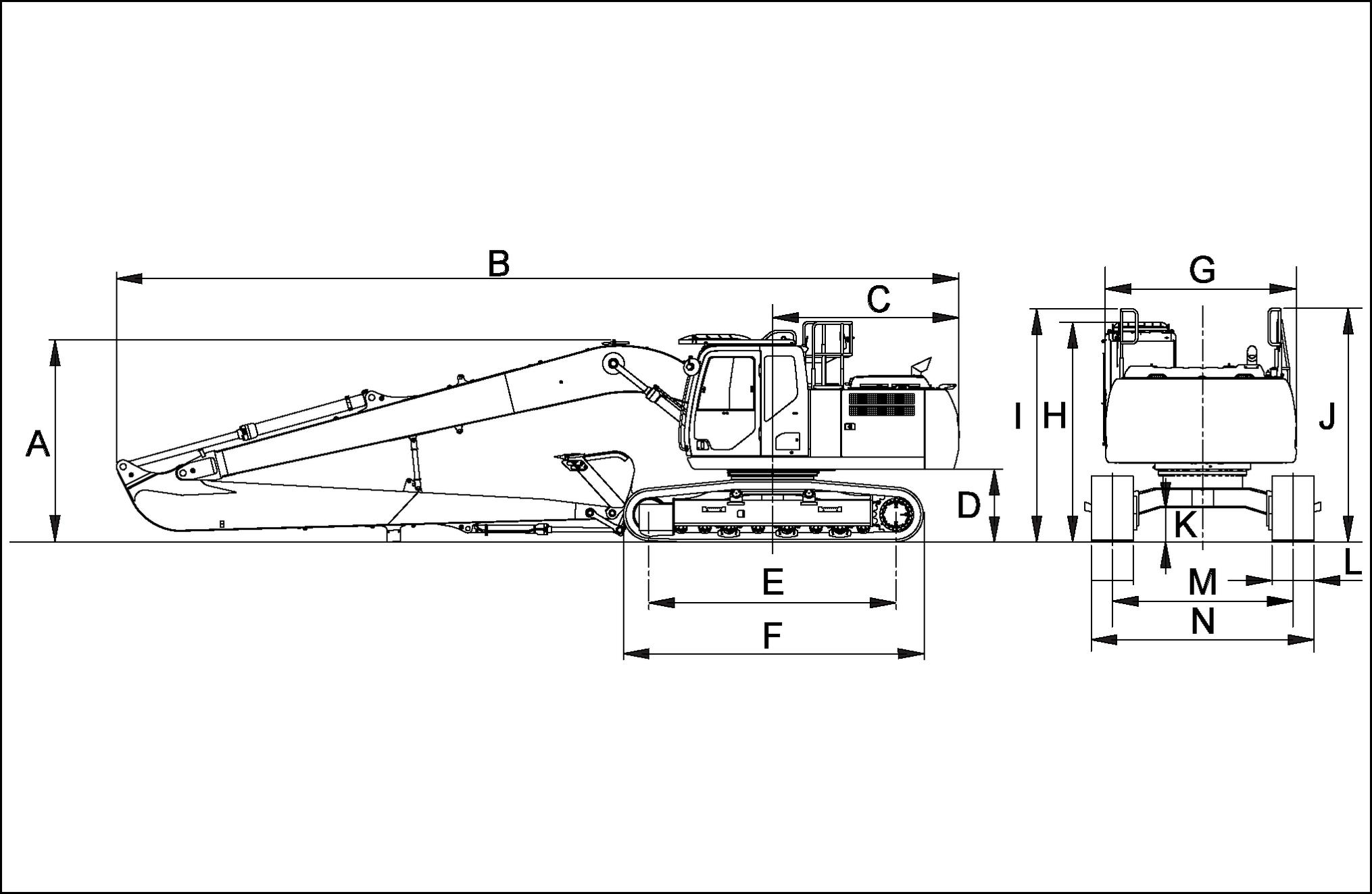

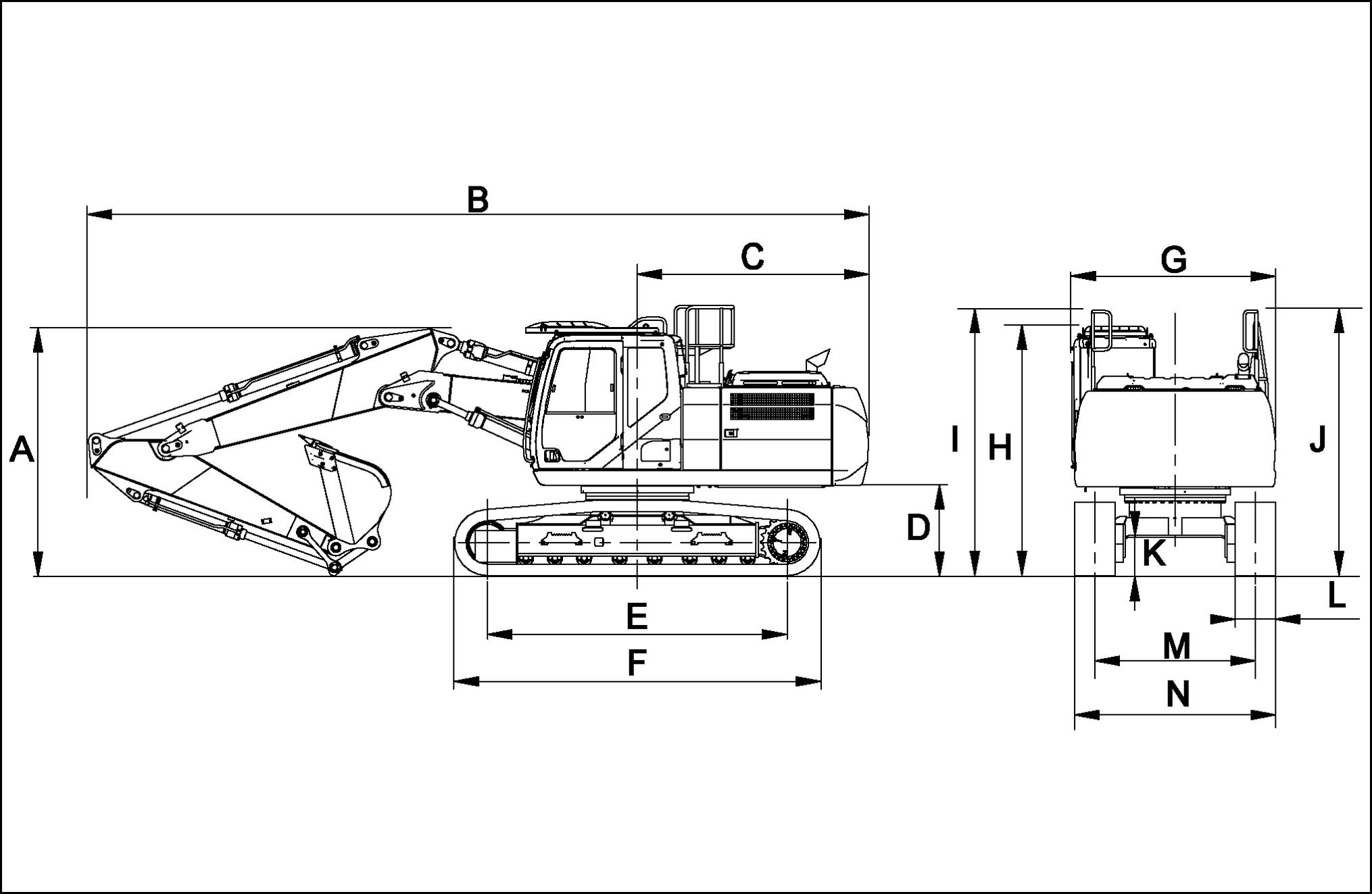

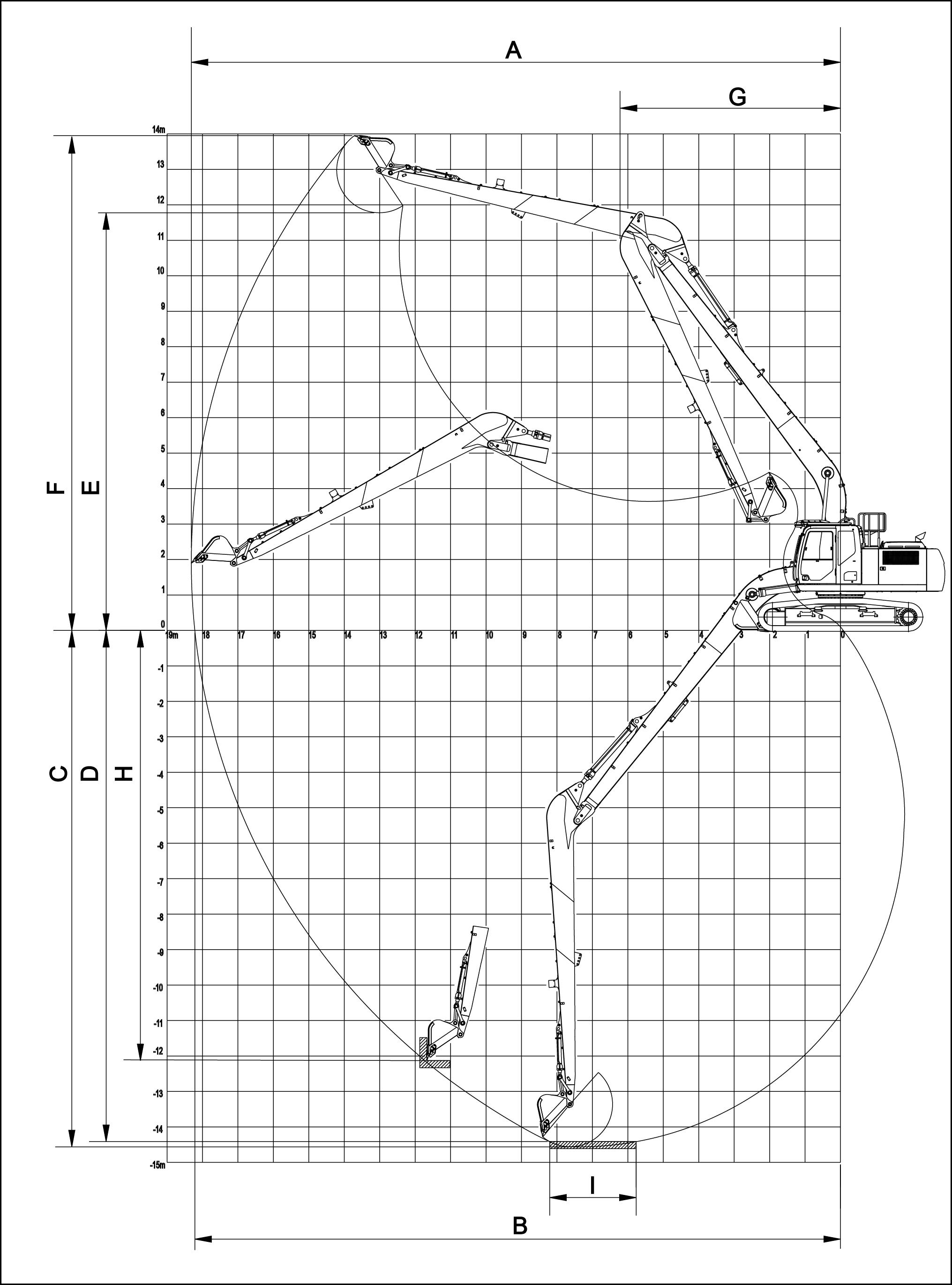

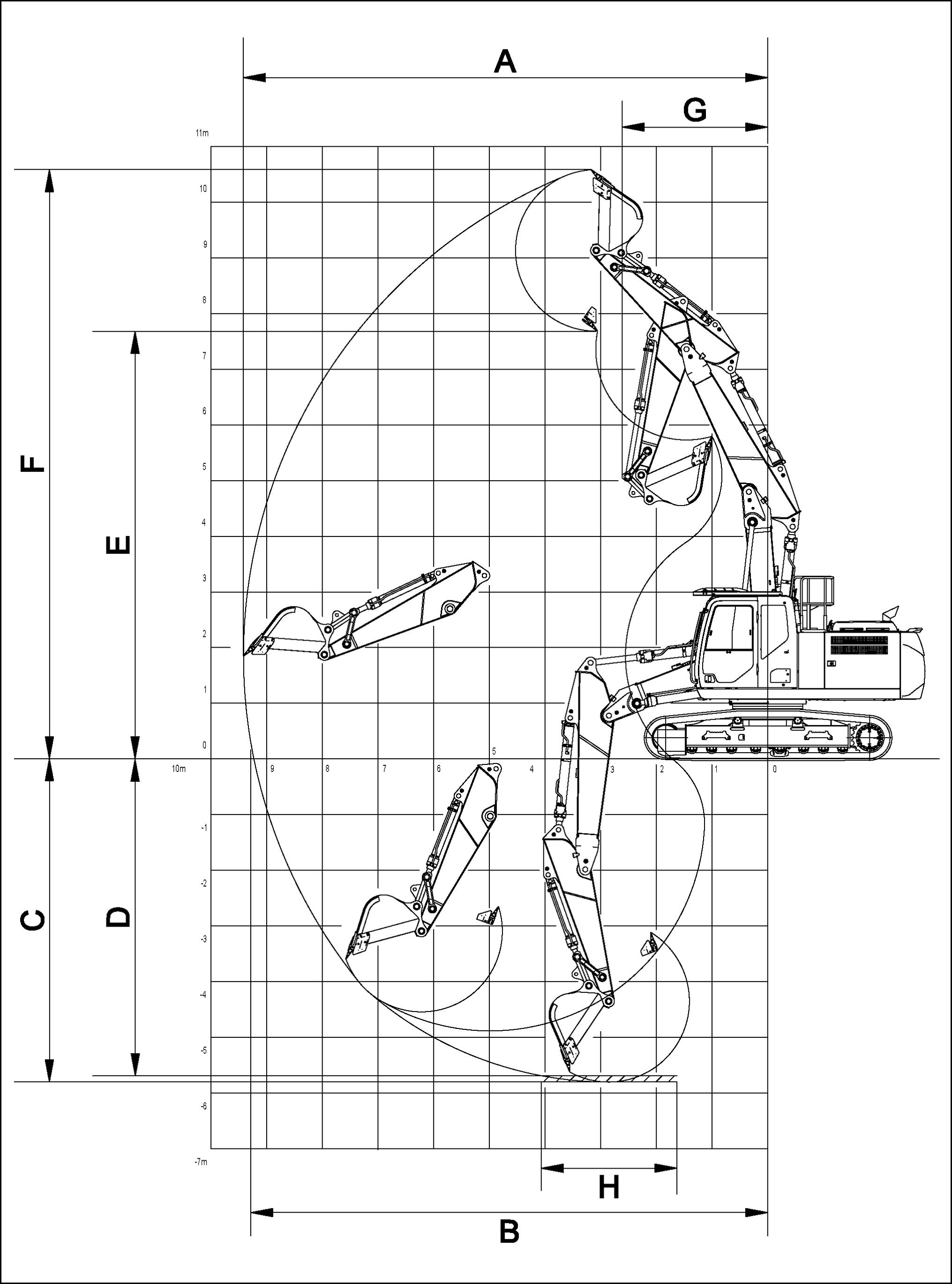

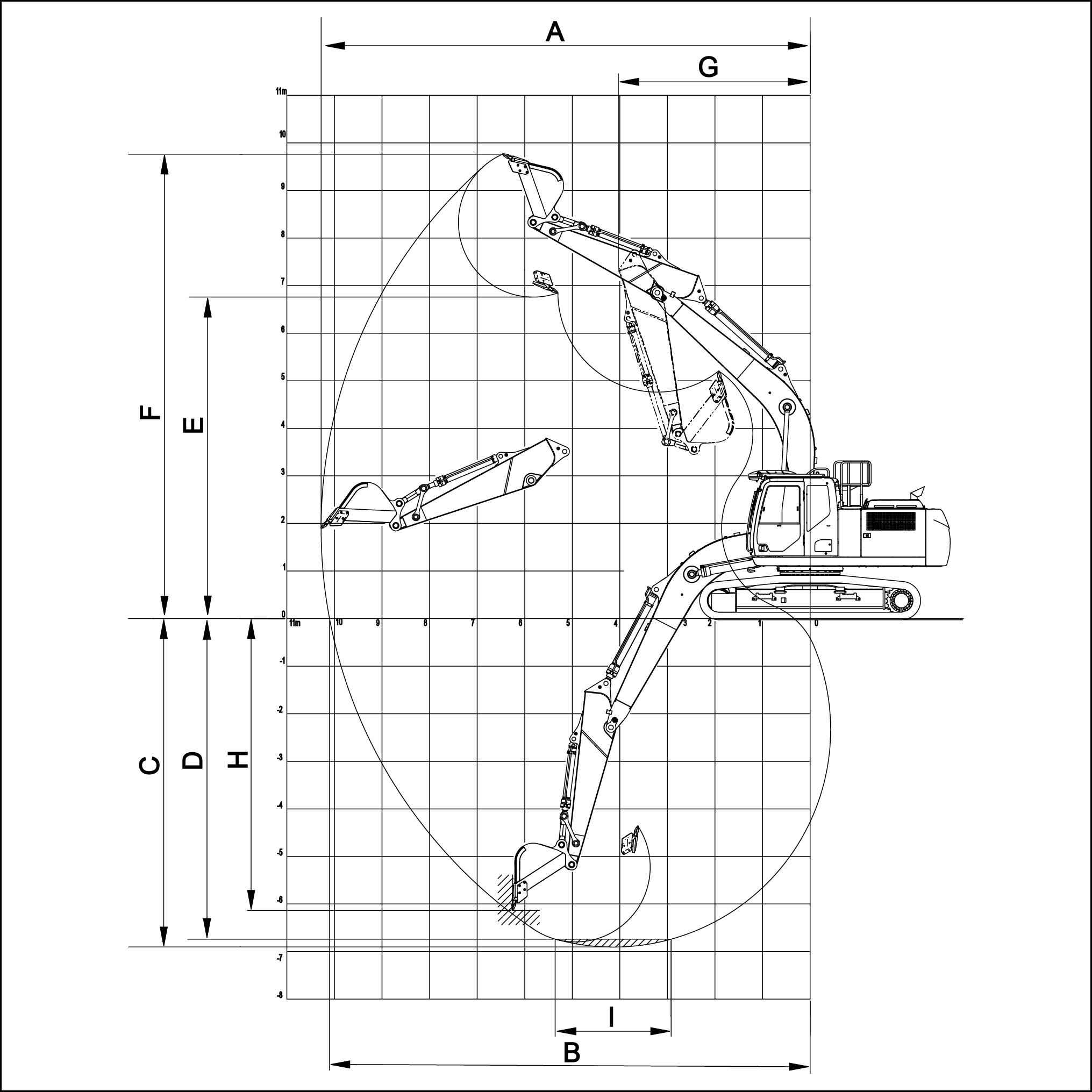

Afmetingen

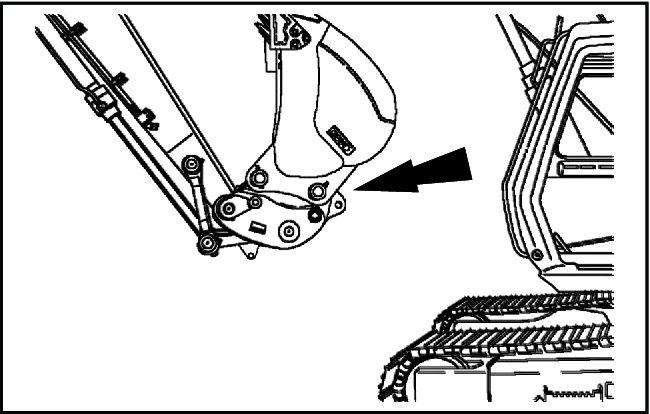

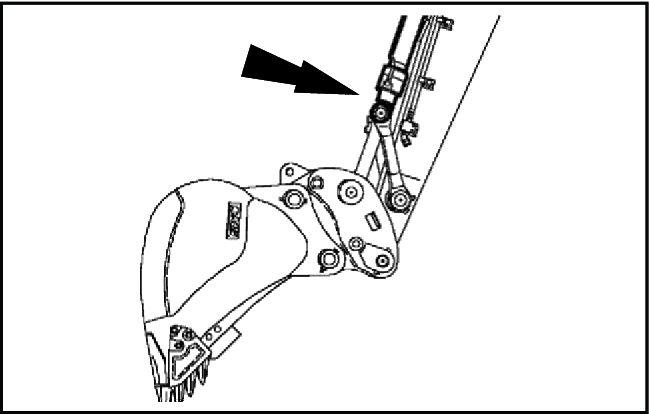

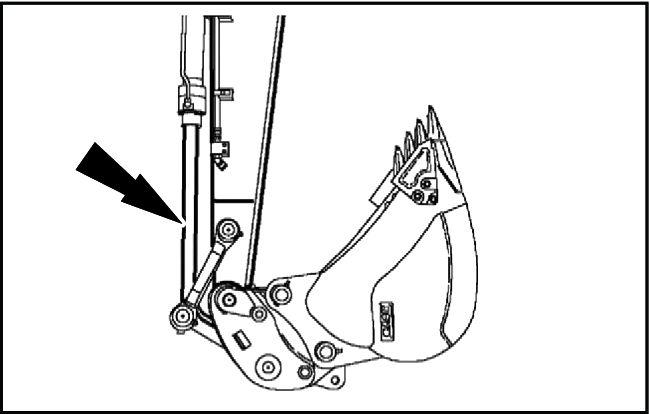

machine gemonteerde met 1.91 m ( 75.20 ) - arm kan bak niet volledig naar binnen worden gedraaid, als arm volledig afmeting (A) afmeting (B) moeten worden afhankelijk van momenteel machine gemonteerde worden afhankelijk van momenteel machine gemonteerde bak.

2.79 m ( 109.84 ) LET OP: met 1.91 m ( 75.20 ) - arm kan bak niet volledig naar binnen worden als arm volledig afmeting (A) afmeting (B) moeten worden afhankelijk van momenteel machine gemonteerde

Gewichten

T oepassing met direct gemonteerde bakken (CX210D LR)

Extra hydraulische circuits

Hydraulisch hulpcircuit het hoog debiet machine kan worden uitgerust met één van volgende externe hydraulische circuits met hoog debiet (high - flow):

• Enkelwerkend high - flow hydraulisch hulpcircuit voor gebruik van werktuigen zoals bijvoorbeeld een hydraulische breker

• Multifunctioneel extern hydraulisch circuit met hoog debiet. Dit type circuit kan worden ingesteld als enkelwerkend voor bediening van hulpstukken zoals een hydraulische breker , als een dubbelwerkend circuit voor diening van hulpstukken zoals een hydraulische sorteergrijper een hydraulische sloophamer

OPMERKING: voor CX210D , een specifiek dubbelwerkend circuit alleen het externe hydraulische circuit met hoog debiet beschikbaar Dit type circuit voornamelijk bestemd voor bediening van hydraulische

LET OP: CX210D hoofdzaak bestemd voor lichte bijvoorbeeld voor tectuur reinigen van Hij mag nooit met zware hulpstukken zoals hydraulische brekers sloophamers worden

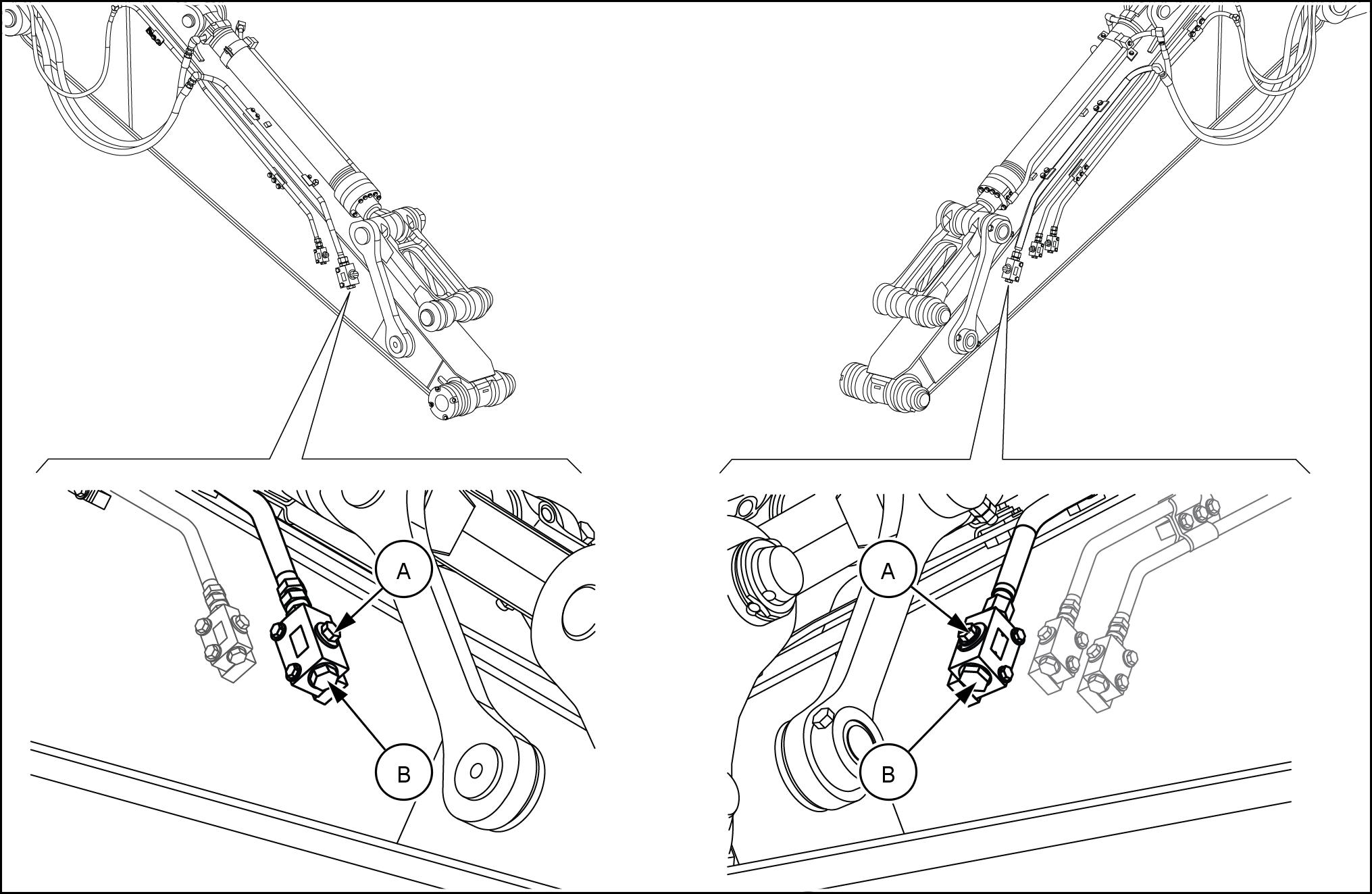

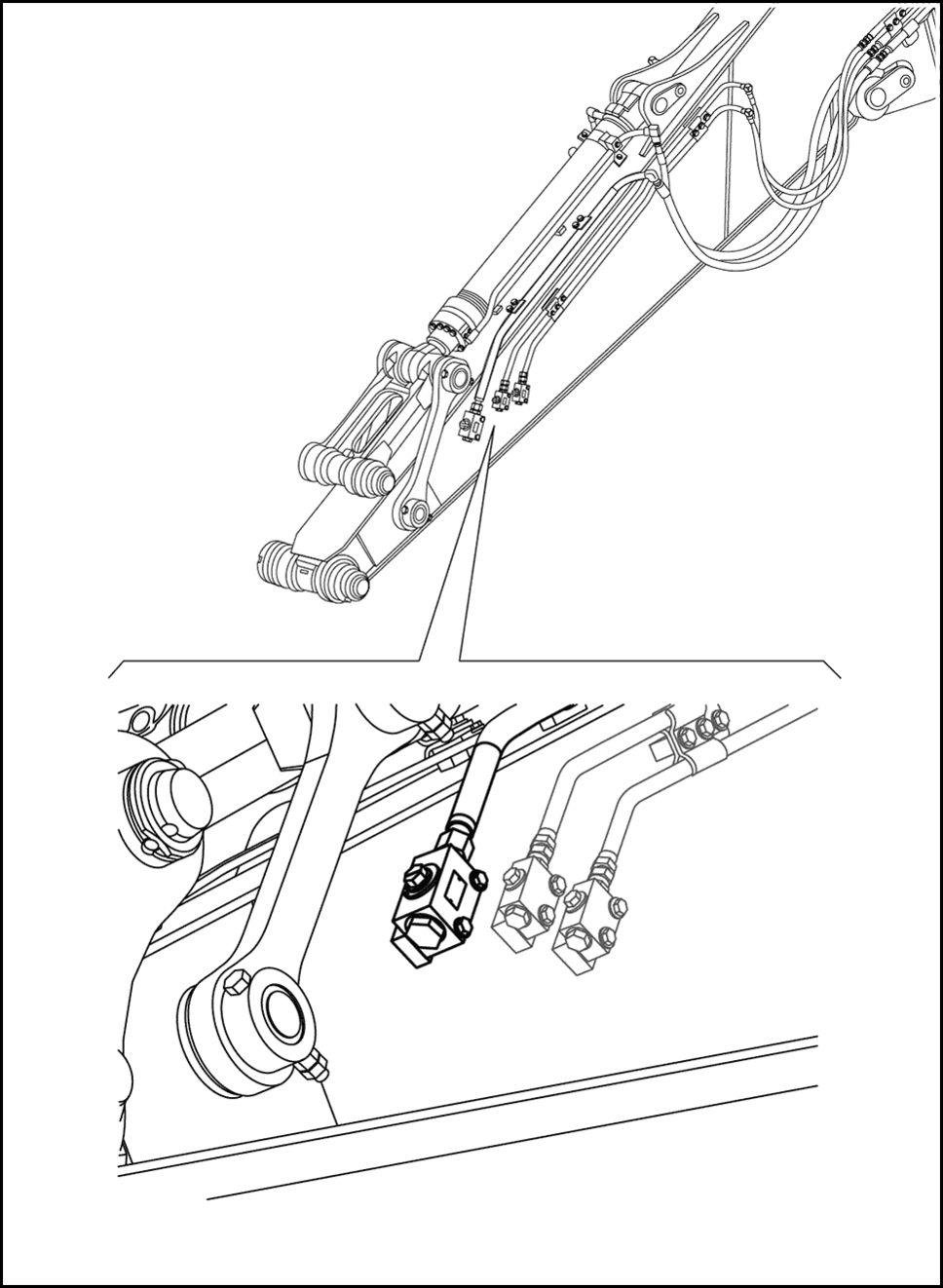

Hydraulische aansluitingen toevoerkleppen bovenkant van arm maken het mogelijk slangen correct veilig installeren het hydraulische hulpstuk met leidingen van het externe hydraulische circuit met hoog debiet

SMIL15CEXY959FB 1

W erktuig openen / sluiten (A) sleutel

Hydraulische aansluiting (B) G vrouwelijke aansluiting met O - ring zitting

LET OP: Houd iedere verbindingsslang altijd aan dezelfde kant van Kruis verbindingsslangen nooit tussen twee kanten van

Bedrijfsinstellingen

kenmerken van debiet / druk van het externe hydraulische circuit met hoog debiet kunnen worden ingesteld volgens het type specificaties van het gebruikte

LET OP: Controleer juiste hulpstukmodus (breker hamer) juiste kenmerken voor hydraulische stroming druk zijn voordat u met hydraulische hulpstukken gaat Als hulpstukmodus kenmerken van hydraulische stroming / druk niet juist zijn kan dit leiden tot een slechte defecten schade aan het hydraulische

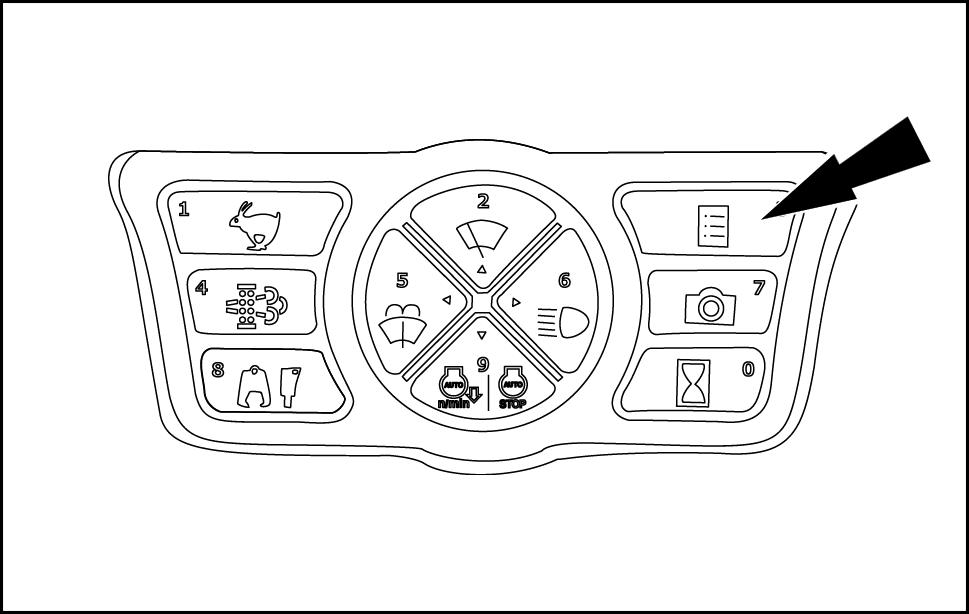

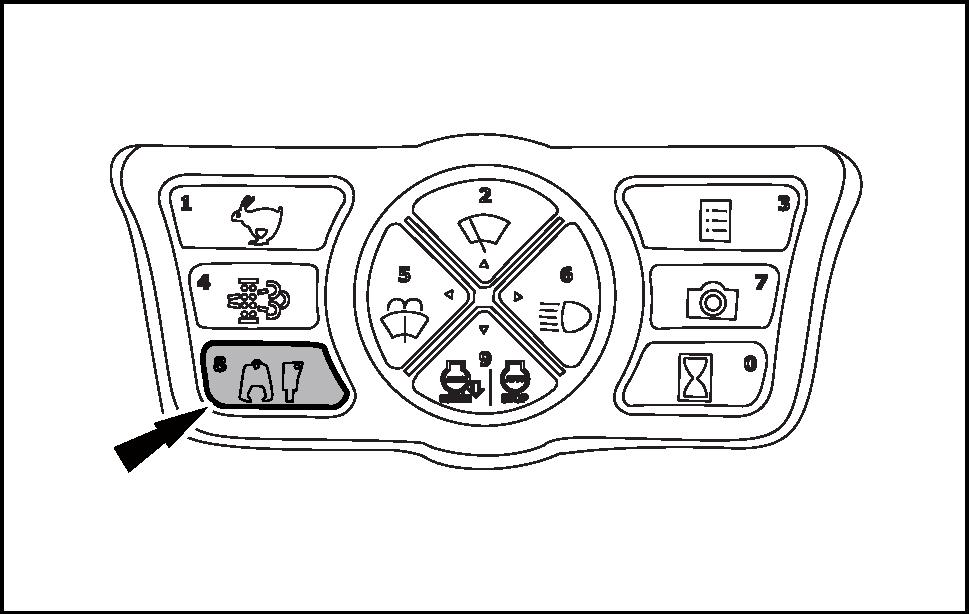

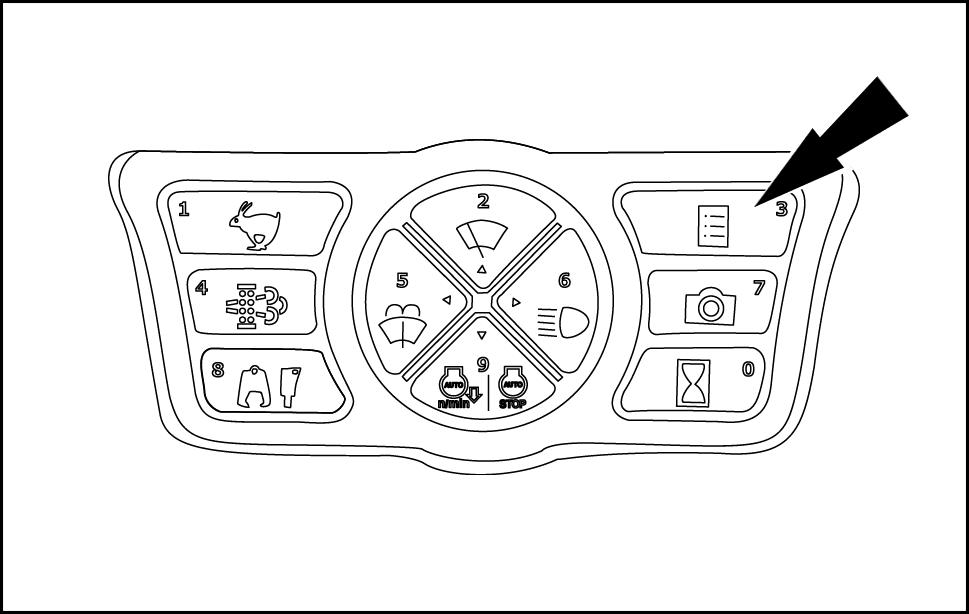

Alvorens een hydraulisch hulpstuk gaan eerst keuzeschakelaar van weergavemodus drukken gebruikersinformatiemodus nemonitor

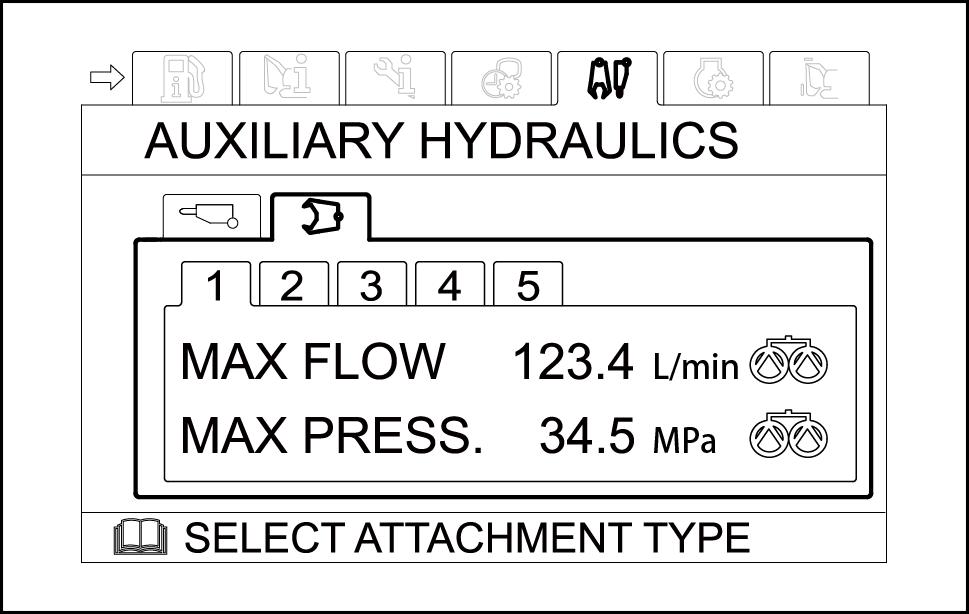

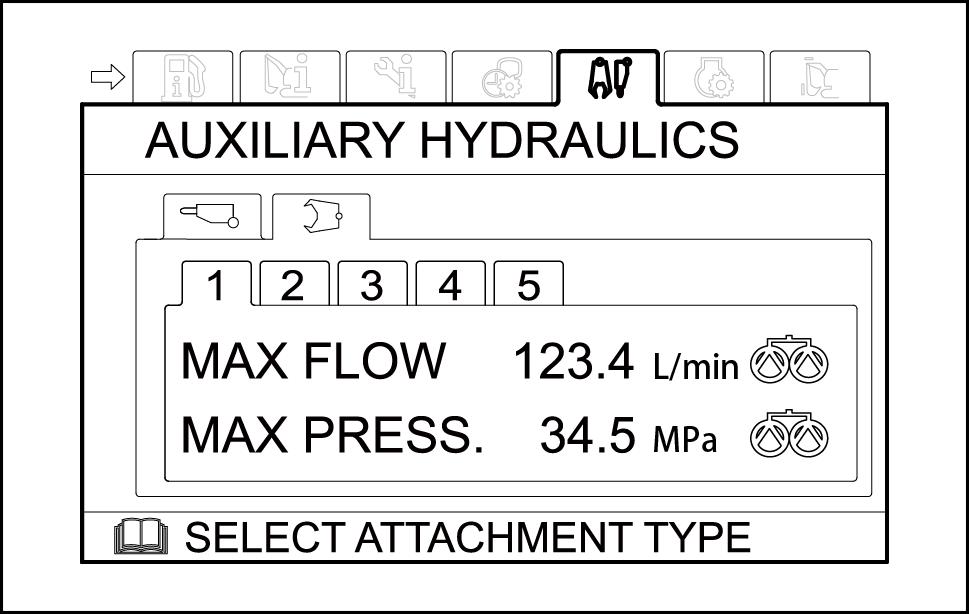

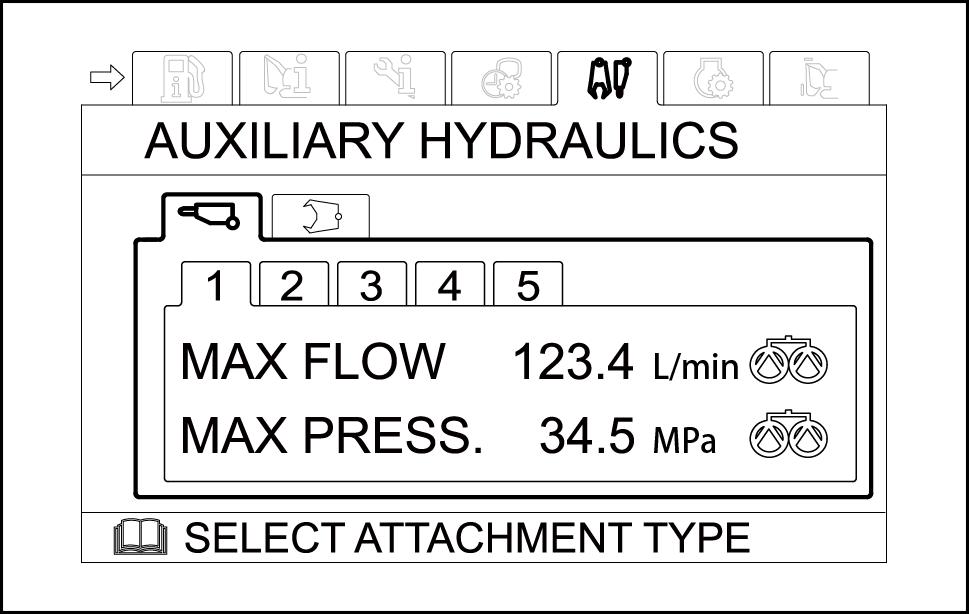

Selecteer het tabblad voor bedrijfsinstellingen van het externe hydraulische circuit met hoog

Het ook mogelijk keuzeschakelaar voor het hulpstuk monitor drukken 1 s vast houden direct naar het tabblad voor bedrijfsinstellingen van het hydraulische hulpstuk met hoog debiet

OPMERKING: het tabblad voor bedrijfsinstellingen van het hydraulische hulpstuk met hoog debiet niet actief als machine niet met een hydraulisch hulpcircuit met hoog debiet uitgerust.

Het tabblad voor bedrijfsinstellingen van het externe hydraulische circuit met hoog debiet bestaat uit twee pagina's. Deze twee bieden u mogelijkheid specifieke debiet / druk combinaties slaan die zijn afgestemd het type specificaties van het gebruikte

Alvorens een hydraulische breker een willekeurig der enkelwerkend hydraulisch hulpstuk gaan selecteert u eerste pagina (pictogram van breker) juiste debiet / druk combinatie stellen

OPMERKING: Er kunnen vijf debiet / druk combinaties worden ingesteld opgeslagen voor gebruik van werkende hydraulische

OPMERKING: Als CX210D uitgerust met het belwerkende externe hydraulische circuit met hoog biet, pagina voor instelling van debiet / druk binaties voor brekers niet

Alvorens een hydraulische hamer een willekeurig ander dubbelwerkend hydraulisch hulpstuk gaan selecteert u tweede pagina (pictogram van hamer) juiste debiet / druk combinatie stellen

OPMERKING: kunnen vijf debiet / druk combinaties worden ingesteld opgeslagen voor gebruik van belwerkende hydraulische

OPMERKING: Als machine uitgerust met het werkende externe hydraulische circuit met hoog pagina voor instelling van debiet / druk combinaties voor hamers niet

Combinatie 1 voor breker fabriek

Combinatie 1 voor hamer fabriek

Zie volgende voor specifieke informatie over instelmogelijkheden voor elk type van hydraulisch hulpcircuit met hoog

OPMERKING: alle waarden voor het maximumdebiet zijn gerelateerd aan SP - Als het externe draulische circuit met hoog debiet met een andere modus wordt gebruikt, zal het daadwerkelijke debiet lager

SMIL16CEX0260AA 5

SMIL16CEX0261AA 6

Instelbereiken voor enkelwerkend hydraulisch hulpcircuit met hoog debiet

Het maximumdebiet voor het enkelwerkende externe hydraulische circuit met hoog debiet kan binnen het volgende bereik worden geselecteerd:

Het maximumdebiet voor combinatie Breker 1 fabriek ingesteld: Enkelwerkend circuit Breker 182 L / min ( gpm )

LET OP: werkdruk kan alleen voor het multifunctionele hydraulische circuit met hoog debiet via monitor worden ingesteld. V oor het enkelwerkende circuit voor het dubbelwerkende circuit moet werkdruk handmatig worden

LET OP: werkdruk van het enkelwerkende externe hydraulische circuit met hoog debiet moet handmatig worden ingesteld via overdrukklep achter giekbasis. fabrieksinstelling van overdrukklep achter giekbasis MPa ( 261 1 psi ) maximuminstelling van overdrukklep MPa ( 2988 psi )

Instelbereiken voor dubbelwerkend hydraulisch hulpcircuit met hoog debiet alleen (CX210D

)

Het maximumdebiet voor het dubbelwerkende externe hydraulische circuit met hoog debiet kan binnen het volgende bereik worden geselecteerd:

Het maximumdebiet voor combinatie Hamer 1 fabriek ingesteld:

Dubbelwerkend circuit Hamer 182 L / min ( 48.1 gpm )

OPMERKING: Als een waarde boven niveau voor het maximumdebiet wordt verschijnt het bericht "THIS EXCEEDS THE ALLOW ABLE FLOW TE” (overschrijding van het toegestane debiet) onderaan het Als u deze instelling blijft verschijnt het bericht "CHECK FLOW TE" (controleer debiet) boven het Zorg ervoor dat u een waarde voor het maximumdebiet selecteert die het niveau niet

LET OP: werkdruk kan alleen voor het multifunctionele hydraulische circuit met hoog debiet via monitor worden ingesteld. V oor het enkelwerkende circuit voor het dubbelwerkende circuit moet werkdruk handmatig worden

LET OP: werkdruk van het dubbelwerkende externe hydraulische circuit met hoog debiet moet handmatig worden ingesteld via poortoverdrukkleppen betreffende sectie van regelklep. fabrieksinstelling van poortoverdrukkleppen betreffende sectie van regelklep MPa ( psi ) maximuminstelling van overdrukkleppen van poort 25.5 MPa ( 3698.8 psi )

LET OP: het dubbelwerkende externe hydraulische circuit met hoog debiet voornamelijk bestemd voor bediening van hydraulische

Instelbereiken voor multifunctioneel hydraulisch hulpcircuit met hoog debiet instelbereiken van het multifunctionele externe hydraulische circuit met hoog debiet zijn gerelateerd aan cuitmodus die geselecteerd via specifieke Als pagina van breker geselecteerd (enkelwerkende kan het maximumdebiet worden geselecteerd tussen niveau 1 niveau onderstaande Als pagina van hamer geselecteerd (dubbelwerkende kan het maximumdebiet worden geselecteerd tussen niveau 1 niveau onderstaande

Het maximumdebiet voor combinatie Breker 1 het maximumdebiet voor combinatie Hamer 1 zijn fabriek ingesteld:

182 L / min ( 48.1 gpm ) maximale werkdruk van het circuit kan worden ingesteld grond van modus die geselecteerd met cifieke Als pagina van breker geselecteerd (enkelwerkende kan maximale werkdruk binnen het volgende bereik worden ingesteld: van pagina van hamer geselecteerd (dubbelwerkende kan maximale werkdruk binnen het gende bereik worden ingesteld: werkdruk voor combinatie Breker 1 maximale werkdruk voor combinatie Hamer 1 zijn fabriek ingesteld: Breker MPa ( psi )

Multifunctioneel circuit

MPa ( psi )

Druk keuzeschakelaar van weergavemodus geselecteerde combinatie

LET OP: Als wordt geprobeerd met een hydraulisch stuk werken zonder eerst instelprocedure werken zonder een selectie bevestigen, klinkt een waarschuwingszoemer verschijnt het bericht "AUXILIAR Y SETUP REQUIRED" (instelling circuit vereist) boven het monitordisplay

SMIL15CEX1234AA 7

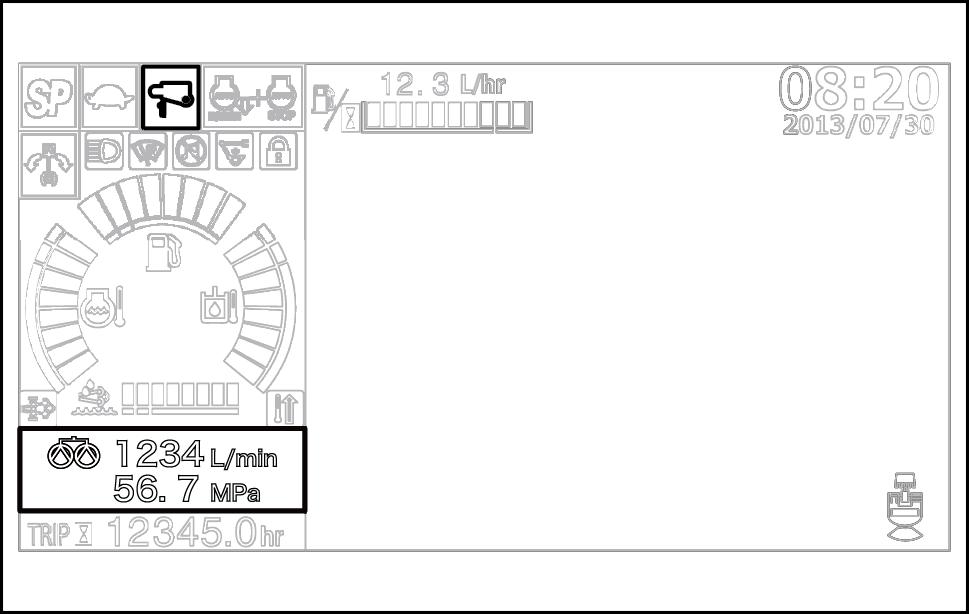

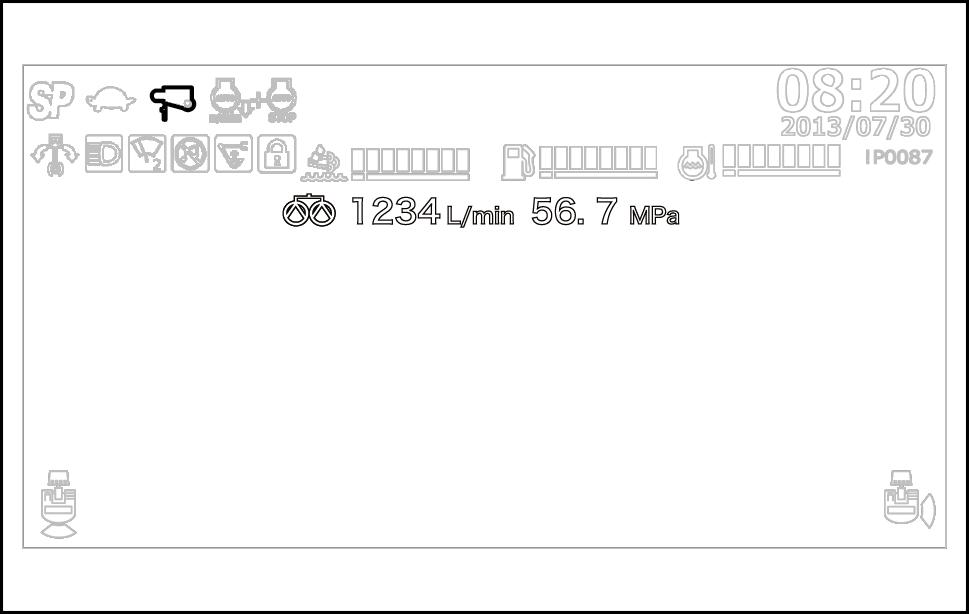

W anneer machinegegevens aan linkerkant van het monitordisplay worden geeft een togram bovenaan het display het type hulpstuk (breker hamer) het opslagnummer tot van menteel gebruikte combinatie van debiet / druk weer pompinstelling (enkel dubbel) waarden van het maximumdebiet werkdruk die momenteel gebruik worden onder temperatuurmeters gegeven.

SMIL15CEXZ405AB 8

W anneer machinegegevens boven het play worden worden het pictogram van het pompinstelling waarden van menteel gebruikte combinatie van debiet / druk zoals afbeelding

SMIL15CEXZ406AB 9

Bedieningselementen

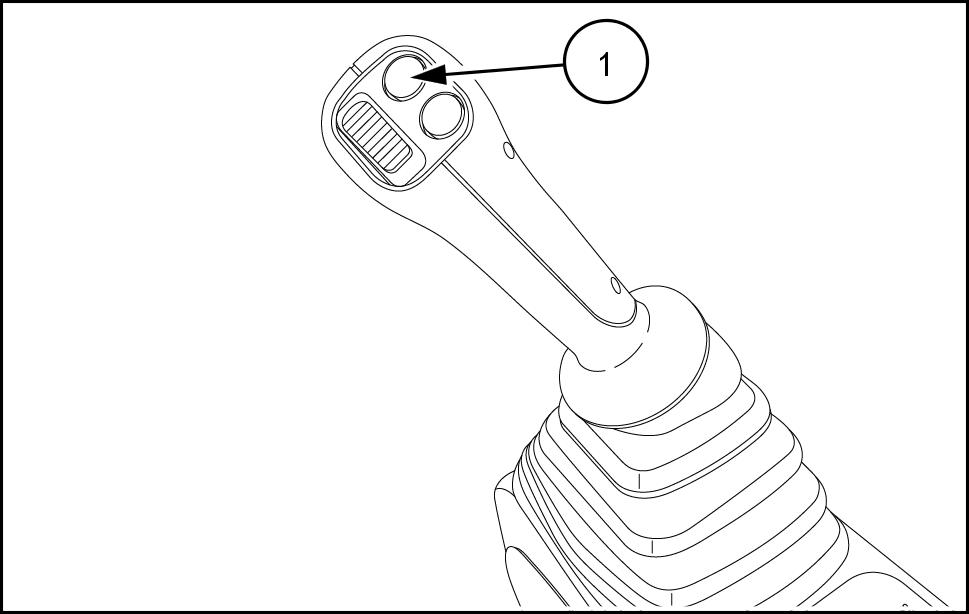

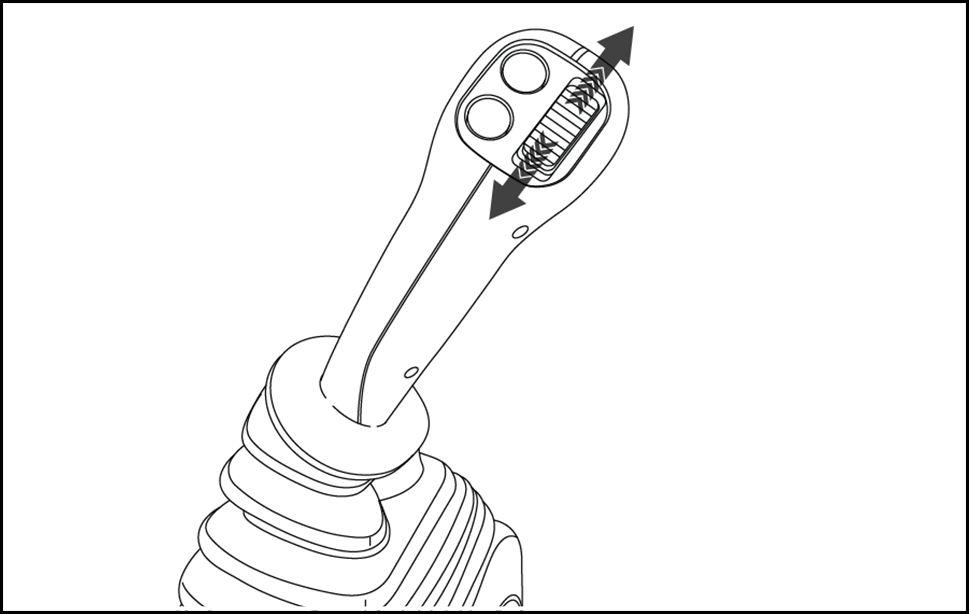

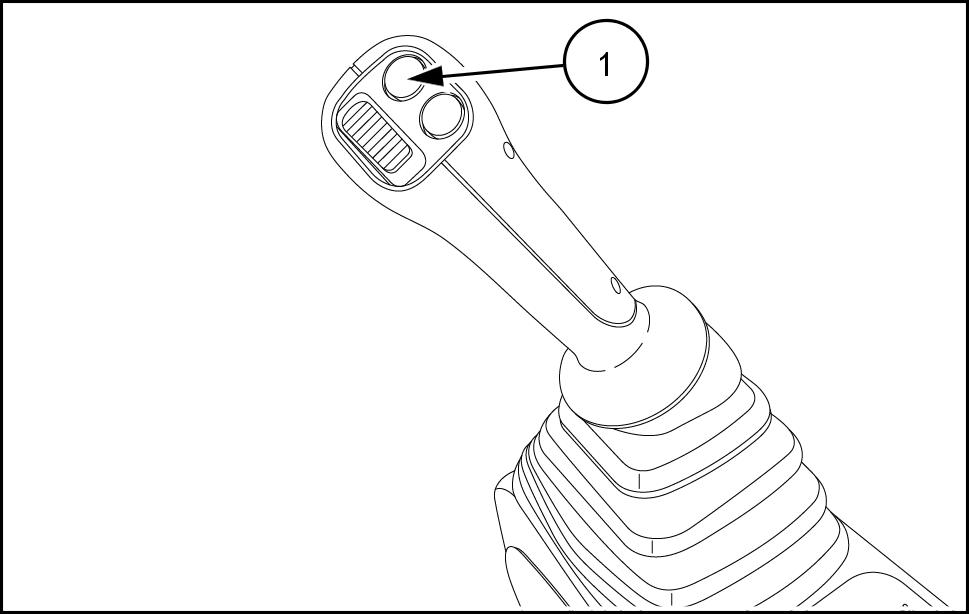

Als proportionele schakelaar rechter bedieningshendel aanwezig gebruikt u / OFF knop (1) een enkelwerkend hydraulisch hulpstuk met continu biet

LET OP: Als u geen hydraulisch hulpstuk dieningen voor externe hydraulische circuits niet

SMIL15CEXZ396AB

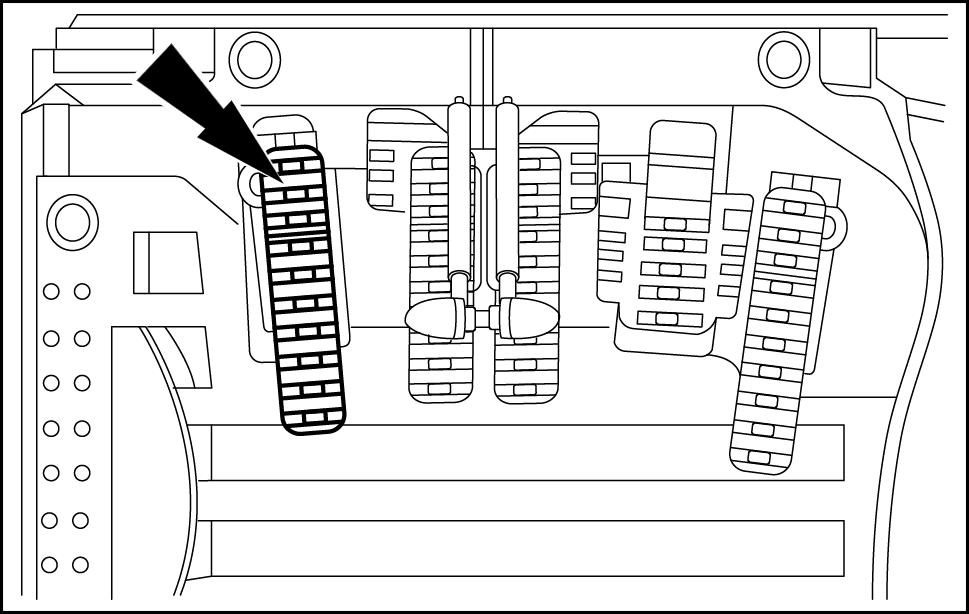

Als het extra pedaal aanwezig trapt u voorzijde van het pedaal volledig een enkelwerkend hydraulisch hulpstuk met continu debiet

OPMERKING: uitvoering met tweedelige zit het extra pedaal aan

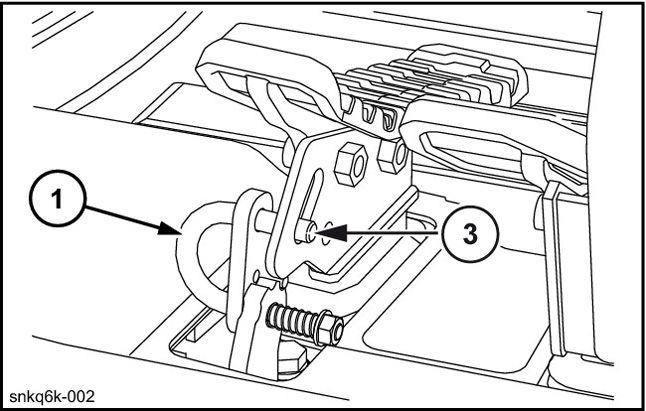

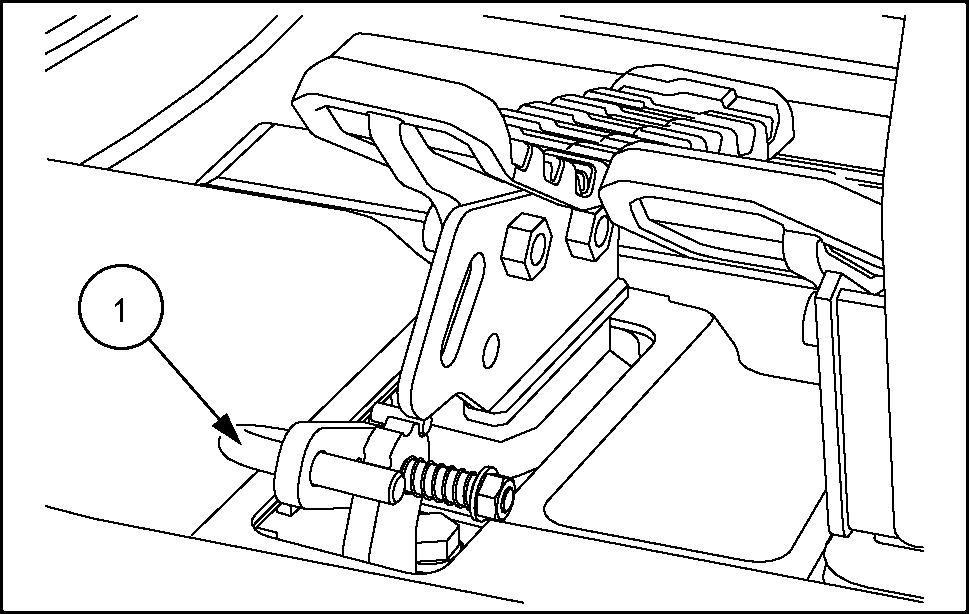

SMIL16CEX0335AA het extra pedaal plaatst u borgpen (1) geleide - opening (3)

SNKQ6K - 002A

LET OP: het extra pedaal moet altijd worden vergrendeld als het niet wordt het extra pedaal plaatst u pen (1) vergrendelingsopening (2)

SNKQ6K - 003A

Gebruik proportionele schakelaar knop ter bedieningshendel een dubbelwerkend hydraulisch hulpstuk met variabel vermogen

LET OP: Als u geen hydraulisch hulpstuk bedieningen voor externe hydraulische circuits niet

Hydraulisch hulpcircuit met laag debiet (low - flow) machine kan worden uitgerust met een extra low - flow hydraulisch hulpcircuit voor het bedienen van hulpstukken met secundaire hydraulische activering voor zoals draaigrijpers kantelbare

Hydraulische aansluitingen toevoerkleppen bovenkant van arm maken het mogelijk slangen correct veilig installeren het hydraulische hulpstuk met leidingen van het externe hydraulische circuit met laag debiet

SMIL15CEXY958FB

W erktuig openen / sluiten (A) sleutel

Hydraulische aansluiting (B) G 1 / vrouwelijke aansluiting met O - ring zitting

OPMERKING: het maximumdebiet van het externe hydraulische circuit met laag debiet bij gebruik vanmodus L / min ( gpm ) maximale werkdruk van het externe hydraulische circuit met laag debiet 20.6 MPa ( 2988 psi )

OPMERKING: aan linkerkant van arm bevindt zich een extra afvoerleiding (D) . drainageleiding (D) doeld externe drainage van hydraulische motor , die grijper hamer laat toe

LET OP: Houd iedere verbindingsslang altijd aan dezelfde kant van Kruis verbindingsslangen nooit tussen twee kanten van

Bedieningselementen

Gebruik proportionele schakelaar linker ningshendel rotatie van grijper het kantelen van bak bedienen met variabele

Controleer het bedieningspatroon van activering voor positionering Schuif proportionele schakelaar omhoog omlaag bevestig ningsrichtingen (bijv links /

LET OP: Als bedieningsrichtingen voor activering van positionering niet kloppen, hydraulische sluitingen tussen het hulpstuk machine

LET OP: Houd iedere verbindingsslang altijd aan zelfde kant van Kruis verbindingsslangen nooit tussen twee kanten van

LET OP: Als u geen hydraulisch hulpstuk dieningen voor externe hydraulische circuits niet veren.

SMIL15CEXY964AB

Bedieningsaanwijzingen voor het gebruik van hydraulische hulpstukken

Selecteer altijd een hydraulisch hulpstuk dat geschikt machine worden geïnstalleerd, ernstige schade aan machineframes machinesystemen Zorg ervoor dat u een hydraulisch hulpstuk kiest dat algemene stabiliteit van machine niet gevaar Zorg ervoor dat u een hydraulisch hulpstuk kiest dat geschikt voor capaciteit van het externe hydraulische circuit van

LET OP: zorg ervoor dat u maximaal toegestane werkdruk van het hulpstuk Raadpleeg informatie met betrekking tot het het technische gegevensblad van het Stel maximale werkdruk van het externe hydraulische circuit volgens deze technische gegevens. deze manier zal het hulpstuk correct doeltreffend werken wordt ernstige schade aan het hulpstuk aan machine zelf

Neem contact met CASE CONSTRUCTION dealer voor keuze levering van bevestigingssteun voor het hulpstuk voor keuze levering van verbindingsslangen tussen externe hydraulische circuits het

U dient gebruikershandleiding van het hydraulische hulpstuk lezen

Raadpleeg altijd gebruikershandleiding van het hydraulische hulpstuk voor een correcte veilige installatie van het hulpstuk

Raadpleeg altijd gebruikershandleiding van het hydraulische hulpstuk alsmede onderstaande aanwijzingen uit deze handleidingen voor een correct veilig gebruik van het

Raadpleeg altijd gebruikershandleiding van het hydraulische hulpstuk voor correct onderhoud van het Raadpleeg altijd gebruikershandleiding van machine voor met betrekking tot het gebruik van bepaalde hulpstukken (bijv . vervanging van hydraulische filters verversing van hydraulische smering van pennen van het verbindingsmechanisme van

LET OP: V eelvuldig gebruik van een hydraulisch hulpstuk heeft invloed eigenschappen van hydraulische Controleer dagelijks het niveau van hydraulische Controleer dagelijks hydraulische vloeistof schoon Zie pagina 9 - voor specifieke onderhoudswerkzaamheden met betrekking tot het hydraulische

W anneer het hydraulische hulpstuk niet gebruik afsluitdoppen toevoerkleppen gen naar het hulpstuk aanbrengen voorkomen dat vreemde deeltjes naar binnen kunnen

Drukontlasting externe hydraulische circuits

W Aarschuwing

Ontsnappende vloeistof!

Hydraulische vloeistof dieselbrandstof die onder druk uit het systeem spuit, kan door huid gen infecties ander letsel letsel voorkomen: laat druk volledig voordat u vloeistofleidingen loskoppelt werkzaamheden aan het hydraulisch systeem uitvoert. Controleer alle aansluitingen goed vastzitten alle onderdelen goede staat verkeren voordat u een teem onder druk Gebruik nooit handen controleren lekkage systemen onder druk. Gebruik hiervoor een stuk karton hout. Raadpleeg onmiddellijk arts als u gewond raakt door lekkende

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel. W0178A

Externe hydraulische circuits zijn onder hoge druk kende hydraulische V oer altijd druk vorens hydraulische slangen tussen machine het hulpstuk aan los als volgt als proportionele schakelaars zijn aangebracht:

Plaats machine een vlakke rechte

Zet het hulpstuk aan grond stop motor startsleutel stand

Druk schuifblokkeerhendel voorste startsleutel stand OFF als volgt als het extra pedaal aangebracht: Plaats machine een vlakke rechte

Schuif proportionele schakelaar aan rechterkant proportionele schakelaar aan linkerkant geveer drie maal neer druk voeren.

Zet het hulpstuk aan grond stop motor . startsleutel stand

Druk schuifblokkeerhendel voorste

Zet borgpen (1) een naar buiten gerichte

Beweeg het pedaal een keer drie naar achteren naar voren druk startsleutel stand OFF

V ergrendel het extra pedaal door borgpen (1) vergrendelingsopening (2) plaatsen.

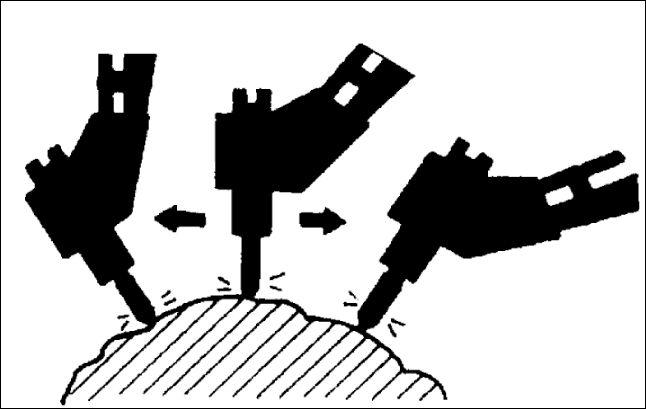

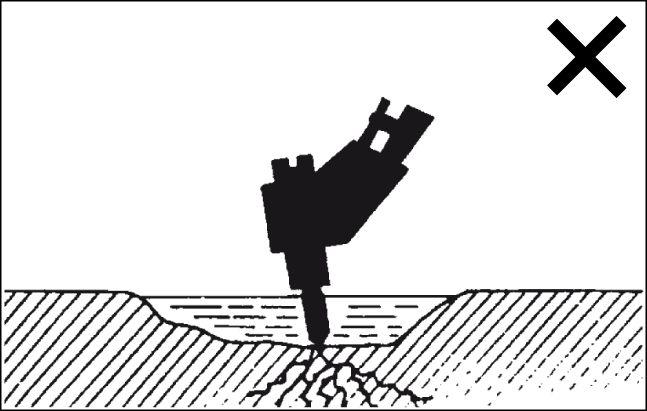

W erking met hydraulische breker hydraulische breker een enkelwerkend hydraulisch hulpstuk dat een hydraulisch circuit met hoog debiet moet worden met een hydraulische breker werken moet machine daarom zijn voorzien van een enkelwerkend extern hydraulisch circuit met hoog debiet met een multifunctioneel extern hydraulisch circuit met hoog

Controleer machine het installeren hulpstuk een vlakke rechte ondergrond

Zorg ervoor dat u gebruikershandleiding beschreven installatieprocedure hebt doorgelezen

Activeer bedieningen van giek, arm bak hydraulische breker het verbindingsmechanismen van bak bovenkant van arm

Zet motor V oer het externe hydraulische circuit met hoog debiet aanwezige druk

Sluit toevoerkleppen bovenkant van arm. Installeer verbindingsslangen tussen het hulpstuk

LET OP: lokaliseer breker toevoerkleppen ( P ) retourpoort naar tank ( OUT T slang voor voeding naar breker moet altijd worden verbonden met toevoerklep linkerkant van Als toevoerpoort breker niet uitgelijnd met toevoerklep linkerkant van dient u instelling van hydraulische poorten het hulpstuk

LET OP: Houd iedere verbindingsslang altijd aan zelfde kant van Kruis verbindingsslangen nooit tussen twee kanten van Open toevoerkleppen controleer gingsklemmen goed vastzitten stukken van slangen leidingen geen olie

Start motor keuzeschakelaar voor het hulpstuk monitor indrukken 1 s vasthouden direct naar het tabblad voor bedrijfsinstellingen van het hydraulische hulpstuk met hoog debiet

SMIL14CEX1709AA

Selecteer pagina van breker stel ste combinatie van debiet / druk in.

LET OP: maximale werkdruk van van het lische hulpcircuit met hoog debiet moet worden steld volgens specificaties van breker .

LET OP: werkdruk van het enkelwerkende externe hydraulische circuit met hoog debiet moet handmatig worden ingesteld via poortoverdrukklep treffende sectie van

SMIL16CEX0260AA

Druk keuzeschakelaar van weergavemodus selectie

Selecteer -

1 Zet schuifblokkeerhendel voorste Activeer bedieningen van arm bak breker recht boven slopen structuur object

SMIL15CEX1234AA

13. Als proportionele schakelaar rechter ningshendel aanwezig drukt u / OFF knop

(1) hydraulische breker met het selecteerde debiet een constante blaasfrequentie Laat knop los werking van breker stoppen.

OPMERKING: blaasfrequentie teruggaan naar het betreffende tabblad voor bedrijfsinstellingen van het externe hydraulische circuit met hoog debiet gebruiken combinatie van debiet / druk

SMIL15CEXZ396AB

Als het extra pedaal aanwezig trapt u voorzijde van het pedaal volledig hydraulische breker met het geselecteerde debiet een constante blaasfrequentie Laat het pedaal los werking van breker

OPMERKING: blaasfrequentie teruggaan naar het betreffende tabblad voor drijfsinstellingen van het externe hydraulische circuit met hoog debiet gebruiken combinatie van debiet / druk veranderen.

OPMERKING: uitvoering met tweedelige giek, zit het extra pedaal aan

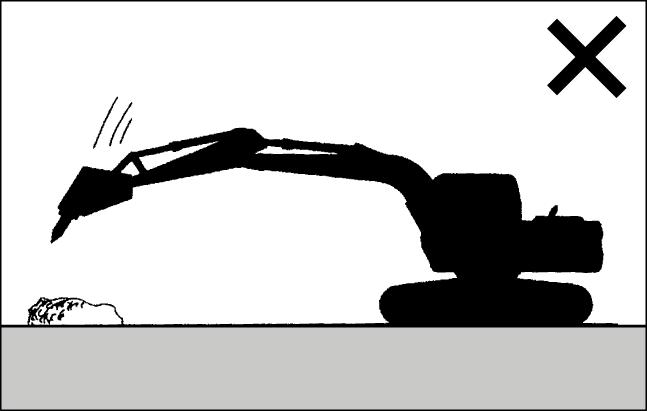

Niet met breker tegen objecten breker zwaarder dan bak daalt sneller Hierdoor kunnen breker , het voorzetstuk bovenbouw beschadigd raken. V oordat u begint met breekwerkzaamheden, laat u breker altijd langzaam neer totdat beitelpunt het object raakt dat gebroken moet

NH0195

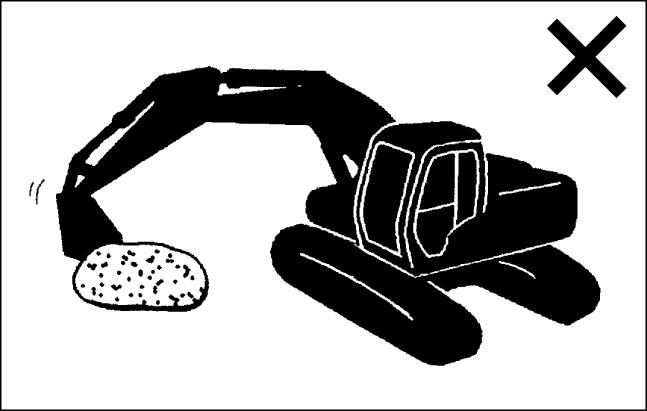

Gebruik hydraulische breker / zwenkfunctie niet voorwerpen aangezien dit tot beschadiging van het voorzetstuk kan

NH0196

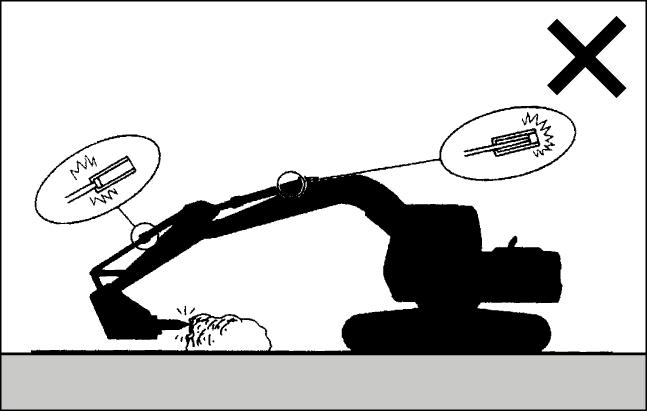

W erk niet met breker met cilinders van graafmachine volledig uitgeschoven ingetrokken komen dat het voorzetstuk / cilinder beschadigd

NH0197

Stop met werken als hydraulische slangen abnormaal verbogen lijken. Neem contact met erkende dealer .

Gebruik hydraulische breker niet water . Als u dit wel leidt dit tot roestvorming beschadiging van wat leidt tot schade aan hydraulische onderdelen van het

Gebruik hydraulische breker niet voorwerpen graafmachine kan omslaan / draulische breker kan beschadigd

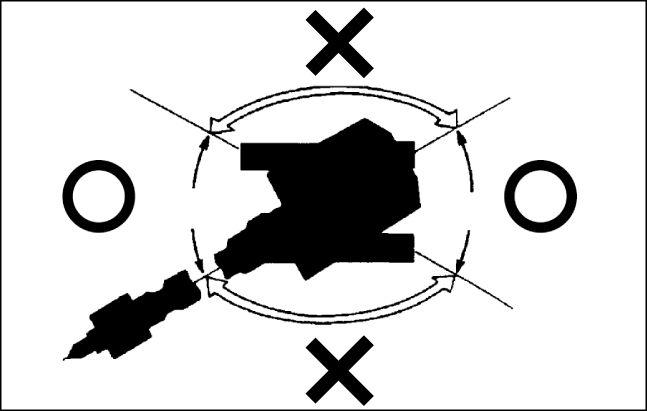

Niet met breker naast machine chine kan instabiel worden levensduur van nenten van onderwagen kan hierdoor worden

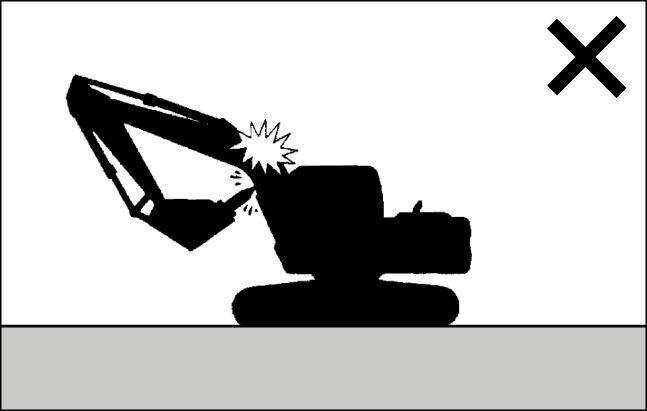

Bedien graafmachine voorzichtig voorkomen dat u hoofdgiek raakt met hydraulische breker .

NH0202

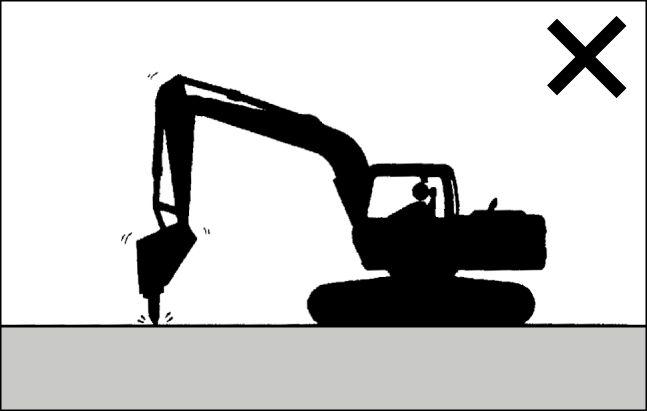

W erk niet met breker als arm verticaal staat. matige trillingen naar armcilinder kunnen leiden tot

NH0203

Plaats breker dat slag van beitelpunt loodrecht het object dat moet worden hydraulische breker niet langer dan s ken laten Dit kan leiden tot overmatige slijtage van Als een voorwerp niet binnen s stukgeslagen kan beitel andere punten elk punt minder dan s

NH0204

NH0205

W erking met hydraulische hamer hydraulische sloophamer een dubbelwerkend hydraulisch hulpstuk dat een hydraulisch circuit met hoog debiet moet worden met een hydraulische hamer werken moet machine zijn voorzien van het multifunctionele externe sche circuit met hoog

Controleer machine het installeren hulpstuk een vlakke rechte ondergrond

Zorg ervoor dat u gebruikershandleiding beschreven installatieprocedure hebt doorgelezen

Activeer bedieningen van giek, arm bak hydraulische hamer het verbindingsmechanismes van bak bovenkant van arm

Zet motor V oer het externe hydraulische circuit met hoog debiet aanwezige druk

Sluit toevoerkleppen bovenkant van arm. Installeer verbindingsslangen tussen het hulpstuk

Open toevoerkleppen controleer gingsklemmen goed vastzitten stukken van slangen leidingen geen olie lekken.

Start motor keuzeschakelaar voor het hulpstuk monitor indrukken 1 s vasthouden direct naar het tabblad voor bedrijfsinstellingen van het hydraulische hulpstuk met hoog debiet

SMIL14CEX1709AA

Selecteer het tabblad van hamer stel ste combinatie van debiet / druk in.

LET OP: maximale werkdruk van van het hydraulische hulpcircuit met hoog debiet moet worden ingesteld volgens specificaties van hamer

SMIL16CEX0261AA

Druk keuzeschakelaar van weergavemodus selectie

Selecteer1 Zet schuifblokkeerhendel voorste stand. Controleer het bedieningspatroon van hydraulische hamer klopt. Schuif proportionele laar rechter bedieningshendel omhoog laag bevestig bedieningsrichting hamer openen bedieningsrichting hamer

LET OP: als bedieningsrichtingen voor openen sluiten niet kloppen, instelling van poorten het hulpstuk

LET OP: Houd iedere verbindingsslang altijd aan dezelfde kant van Kruis verbindingsslangen nooit tussen twee kanten van Activeer bedieningen van arm bak hamer recht boven slopen structuur object

Bedien hydraulische hamer volgens het ningspatroon dat vastgelegd stap kracht neemt toe naarmate proportionele laar verder sluitrichting wordt Laat schakelaar los bek van hamer positie

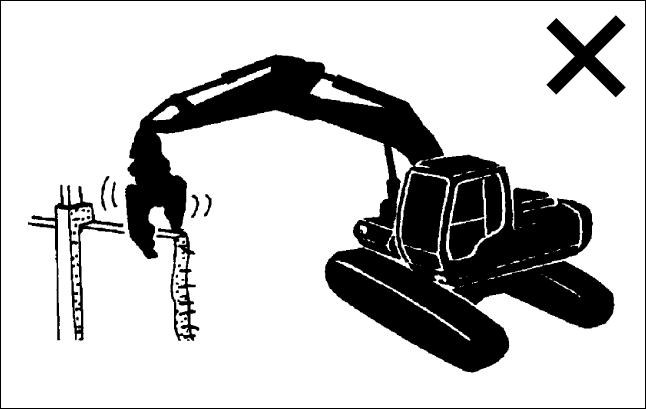

Zorg ervoor dat het machinegewicht niet ondersteund wordt door machine vast prikken met vermaler met volledig uitgeschoven ingetrokken Er kan hierdoor schade aan het voorste stuk U dient deze handelswijze met name vermijden wanneer cilinder van brekervermaler volledig deze situatie zal het voorste voorzetstuk gemakkelijker beschadigd brekervermaler niet gebruiken materiaal porteren

Breekwerkzaamheden nooit aan zijkanten van chine maar altijd aan voorparallel aan Anders bestaat gevaar dat machine

NH0213A

Bij het werken met brekervermaler hoog boven met volledig opgehesen moet u zorgen nemen voor vallende

Hydraulische olie - breker / knabbelschaar

Bij gebruik van hydraulische breker wordt hydraulische vloeistof sneller slechter dan bij gewoon graven. troleer het peil van hydraulische vloeistof daarom vaker Controleer tevens bij het vervangen van filters toestand van hydraulische

Bepaal intervallen voor het vervangen van hydraulische vloeistof filters aan hand van volgende afhankelijk van gebruiksfrequentie van hydraulische breker

Hydraulisch snelkoppelingsysteem

W Aarschuwing

Gevaar van verbrijzeling!

Steek handen nooit snelkoppeling terwijl motor draait. Zet motor uit wacht tot alle beweging gestopt.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

W Aarschuwing

Gevaar voor omstanders!

W0252A

Zorg TIJD voor dat geen andere personen / dieren het werkterrein aanwezig zijn voordat u deze procedure start. W ees u bewust van het volledige gebied dat machine kan bestrijken indien hij Laat tijdens deze procedure niemand het gebied binnengaan waarin machine kan bewegen.

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

W0245A

LET OP: snelkoppeling verlengt Controleer het bedrijfsbereik van het aangekoppelde hulpstuk het risico, dat cabine het machineframe worden geraakt, vermijden.

LET OP: W erk nooit voor lange tijd met een via een snelkoppeling verbonden hydraulische breker , teneinde het vaar voor voortijdige defecten breuk van snelkoppeling zelf Gebruik breker nooit als aangezien druk wordt opgevangen door cilinder van

LET OP: U dient gebruikershandleiding van hydraulische snelkoppeling hebben gelezen begrepen ten aanzien van juiste werkwijzen voor gebruik onderhoud

LET OP: CASE CONSTRUCTION - snelkoppeling wordt aangedreven door het hydraulische hogedruksysteem van Gebruik een snelkoppeling die geschikt correct veilig werken met een hoge druk werkend hydraulisch systeem. Neem voor informatie contact met CASE CONSTRUCTION dealer .

W erktuigen aankoppelen als volgt werk het werktuig aan koppelen met gebruik van het CASE CONSTRUCTION - snelkoppelingssysteem:

Zorg ervoor dat het werktuig dat moet worden koppeld veilig een vlakke rechte ondergrond

Selecteer H -

V erschuif vergrendelingsinrichting druk achterzijde van snelkoppelingsschakelaar (1) ontgrendelingsstatus van het teem Het alarmsignaal begint

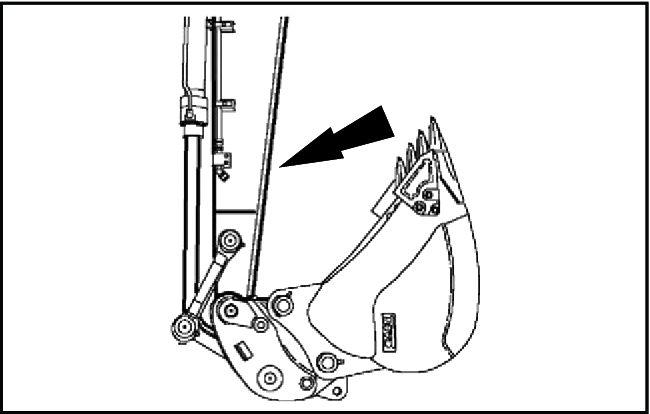

Zet knikarm met behulp van knikarmgeling praktisch schuin naar cabine zodat u beveiliging kunt Schuif linderstang helemaal uit houd hydraulische druk ongeveer 5 - s stand zodat grendelhaak zich

SMIL13CEX2697AB 2

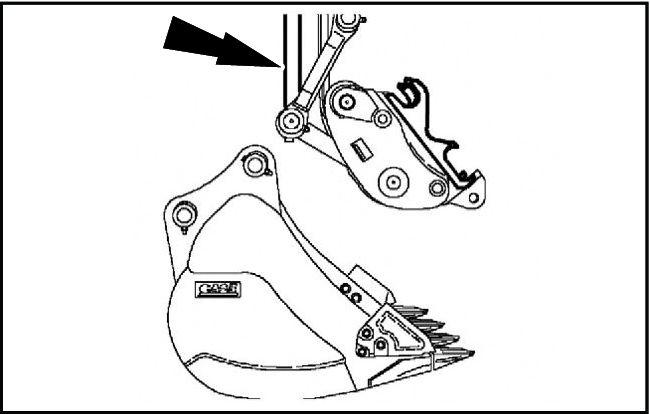

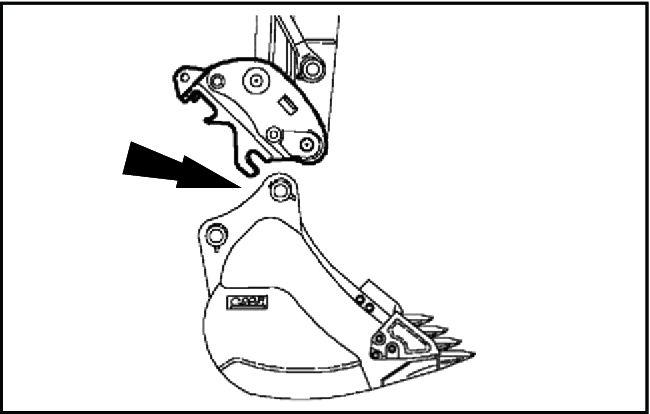

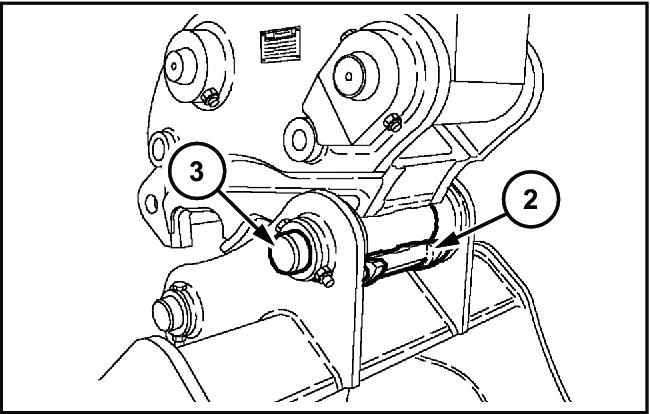

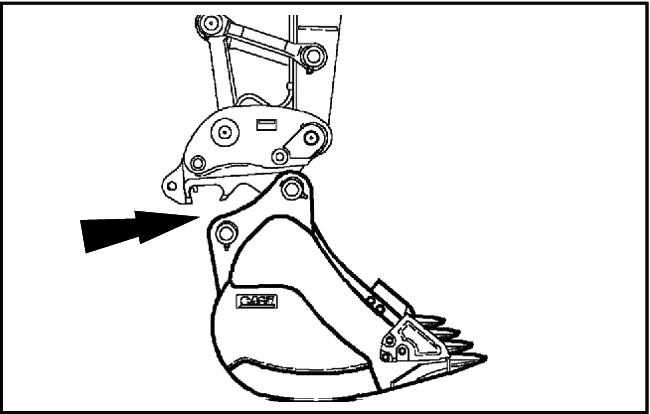

Breng met behulp van knikarm - bakregeling haak van snelkoppeling (2) pen van het werktuig (3)

SMIL13CEX2698AB 3

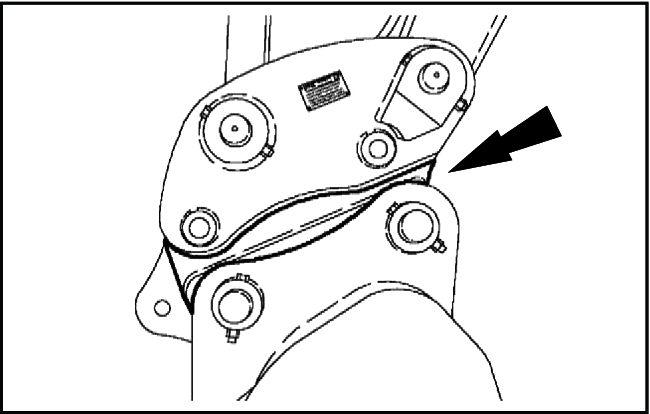

Bedien bakregelhendel zodat pen volledig vast zit haak van

SMIL13CEX2699AB 4

Breng met behulp van knikarmregeling knikarm omhoog schuif met behulp van bakregeling bakcilinderstang helemaal

SMIL13CEX2700AB 5

Breng knikarm omhoog tot pen van het werktuig zichtbaar vanuit

LET OP: snelkoppeling vergroot lengte van arm, waardoor bij sommige werkzaamheden met paalde werktuigen het risico ontstaat dat cabine wordt Het mogelijk dat met dit soort werktuigen knikarm niet zover omhoog kan worden gebracht dat pen van het werktuig zichtbaar vanuit

SMIL13CEX2701AB 6

Druk voorzijde van laar (1) vergrendelingsstatus van het pelingssysteem Het alarmsignaal

SMIL15CEXY501AA 7

Houd hydraulische druk bakcilinder ongeveer 5 - s stand zodat grendelhaak zich kan

1 Controleer pen van het werktuig goed vastzit

OPMERKING: vergrendelingshaak heeft een andere kleur visuele bevestiging van inschakeling van pen bevestigen.

LET OP: Als een visuele bevestiging vanuit bestuurdersstoel niet mogelijk kom dan uit machine controleren pen van het werktuig goed vastzit

T rek cilinderstang terug met behulp van geling laat beveiliging controleren pennen van bak / het tuig stevig zijn bevestigd met snelkoppeling, drukt u bak / het werktuig tegen grond druk uit

OPMERKING: Deze handeling beter bekend als “grondproef”.

LET OP: Als snelkoppeling combinatie met een hydraulische breker wordt oefen dan geen druk uit met

SMIL13CEX2702AB 8

SMIL13CEX2703AB 9

W erktuigen afkoppelen

als volgt werk het hulpstuk koppelen met behulp van het CASE CONSTRUCTIONsnelkoppelingssysteem:

Zet knikarm met behulp van knikarmgeling praktisch schuin naar cabine zodat u beveiliging kunt ontgrendelen.

SMIL13CEX2704AB

V erschuif vergrendelingsinrichting druk achterzijde van snelkoppelingsschakelaar (1) ontgrendelingsstatus van het teem Het alarmsignaal begint

Schuif bakcilinderstang helemaal uit houd hydraulische druk ongeveer 5 - s stand zodat grendelhaak zich

SMIL15CEXY501AA 1 1

Leg het werktuig met behulp van bakregeling veilig een rechte

SMIL13CEX2705AB

Haak het werktuig met behulp van knikarmregeling

Druk voorzijde van laar (1) vergrendelingsstatus van het pelingssysteem Het alarmsignaal

SMIL13CEX2706AB
