BEDIENINGSELEMENTEN INSTRUMENTEN

V eiligheidssysteem

Dit pictogram geeft aan dat veiligheidsfunctie

SCR - reiniging

Dit pictogram geeft aan dat SCR - reiniging bezig gestopt is.

Groen: weergegeven gedurende automatische SCRreiniging.

Groen (knipperend): weergegeven wanneer automatische SCR - reiniging gepauzeerd

Geel: weergegeven gedurende handmatige reiniging van SCR

Geel (knipperend): weergegeven wanneer handmatige SCR - reiniging gepauzeerd

Groen: alleen weergegeven gedurende handmatige SCR -

Rood: weergegeven wanneer SCR - reiniging niet beschikbaar vanwege een Neem contact met CASE CONSTRUCTION - dealer .

Systeem voor ontdooien ureumoplossing warmte - isolatie / motorvoorverwarming

Deze twee pictogrammen worden weergegeven wanneer betref fende functies zijn

Dit pictogram wordt weergegeven wanneer motor wordt

Dit pictogram wordt weergegeven wanneer DEF / AdBlue® (ureumoplossing) wordt

W anneer machine strenge winterse omstandigheden wordt gebruikt wanneer u startsleutel het pictogram voor voorverwarming van motor motor wordt namelijk automatisch verwarmd. W acht tot automatische voorverwarmingsprocedure voltooid tot het pictogram verdwenen alvorens motor

W anneer machine strenge winterse omstandigheden wordt gebruikt wordt het normale bedrijf een tijdje wordt gestopt (bijv motor laag stationair toerental activering van een willekeurig zal het regelsysteem van machine een automatische ontdooiprocedure voor DEF / AdBlue® uitvoeren voorkomen dat vloeistof Het DEF / AdBlue® antivriespictogram wordt weergegeven terwijl deze procedure actief W anneer het normale bedrijf wordt wordt DEF / AdBlue® antivriesprocedure gestopt zal het bijbehorende pictogram snel verdwijnen.

OPMERKING: gedurende automatische ontdooiprocedure voor DEF / AdBlue® worden het motortoerental motorbelasting automatisch beheerd door het regelsysteem van

Uitleg van berichten pictogrammen

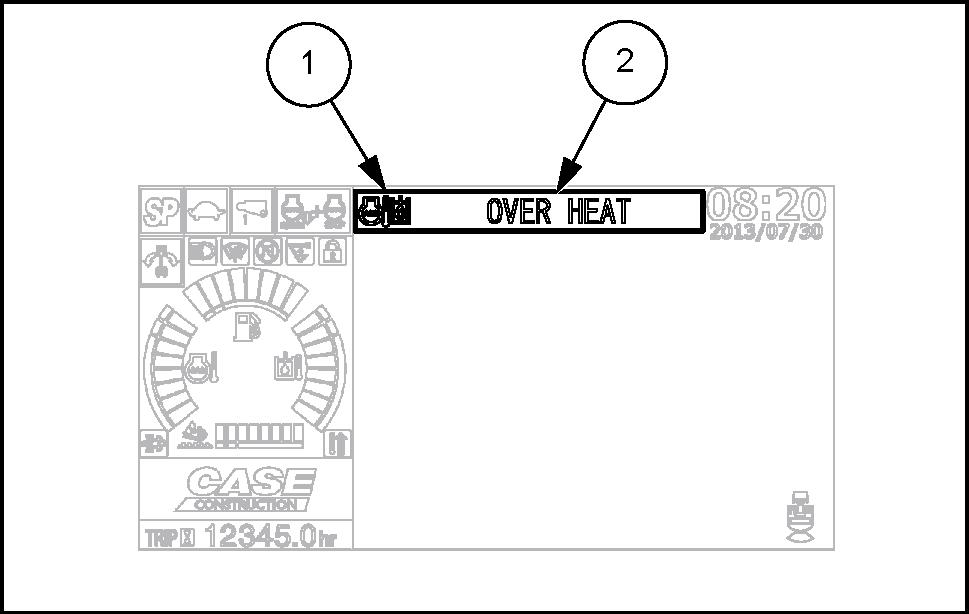

Het berichtenscherm toont informatiepictogrammen (1) berichten (2) .

Als meerdere berichten worden herhaaldelijk achtereen weergegeven, beginnen bij het laatste

Sommige berichten gaan vergezeld van een alarm terwijl worden

LET OP: het berichtenscherm kan een oranje groene achtergrond afhankelijk van mate van urgentie belangrijkheid van het

Rood W aarschuwing W aarschuwing voor een storing die machine

Oranje V oorzichtig Bij een bepaalde handeling voorzichtigheid Groen Controleren Bevestiging voor een

Als een bericht met een rode oranje achtergrond dient u juiste actie ondernemen aan hand van onderstaande toelichtingen.

OPMERKING: als het bericht nog steeds wordt weergegeven ook nadat u actie hebt contact opnemen met CASE CONSTRUCTION - dealer

OPMERKING: taal waarin berichten worden weergegeven kan worden gewijzigd. Neem contact met CASE CONSTRUCTION - dealer als u taal van berichten wilt

Berichtendisplay (rood)

Berichten pictogrammen W wordt weergegeven Actie dit bericht geeft aan dat motoroliedruk laag is. W anneer dit bericht slaat motor automatisch

W anneer het oliepeil normaal geen olielekkage wordt vermoedelijk een probleem het hydraulisch systeem. Stop motor neem onmiddellijk contact met CASE CONSTRUCTION - dealer Dit bericht geeft aan dat motorkoelvloeistoftemperatuur hoog dat hydraulischeolietemperatuur hoog Als geen actie wordt ondernomen nadat dit bericht gaat motor automatisch laag stationair draaien. Als hoge temperatuur zal motor automatisch

Laat motor stationair draaien temperatuur van koelvloeistof hydraulische vloeistof laten V reservetank met koelvloeistof indien het peil laag Controleer lekkage van Als lekkages worden gevonden, motor afzetten. Als het bericht het display blijft onmiddellijk contact opnemen met CASE CONSTRUCTION - dealer

Dit bericht geeft aan dat temperatuur van turbocompressorlucht die naar motor wordt abnormaal hoog Als geen actie wordt

Laat motor stationair draaien stop met werken temperatuur van turbocompressor verlagen. Als het bericht het display blijft onmiddellijk contact opnemen met CASE CONSTRUCTION - dealer ondernomen nadat dit bericht verschenen, zal motor automatisch laag stationair gaan Als hoge temperatuur zal motor automatisch

Dit bericht geeft aan dat accu dynamo een probleem

Stop motor neem onmiddellijk contact met CASE CONSTRUCTION - dealer
