BEDIENUNGSANWEISUNGEN

VERSATZAUSLEGER ODER HOCHFLUßKREIS (Zusatzausstattung) (CX210LC, CX210NLC und CX230)

Für die Einstellung des korrekten Drucks und des notwendigen Durchsatzes beim Betrieb von optionalen Zusatzgeräten den CASE-Vertragshändler aufsuchen.

VersatzauslegerKonfiguration

HochflußkreislaufKonfiguration

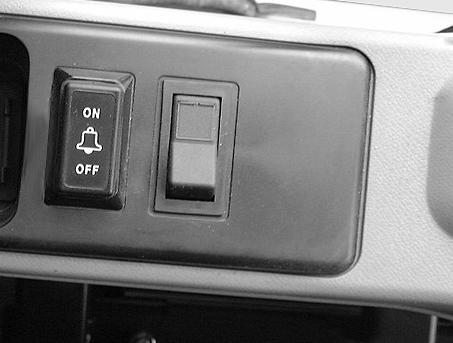

CD00N004 1. Für den Auslegerversatz das Bedienungselement am linken Steuerarm nach rechts kippen.

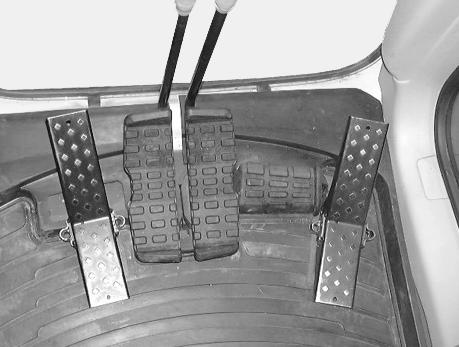

CD00N001 2. Das Pedal betätigen, um den Auslegerversatz zu steuern. Siehe "Versatzausleger- oder HochflußkreislaufSteuerpedal" im Abschnitt "Bedienungselemente/Instrumente/Zubehör".

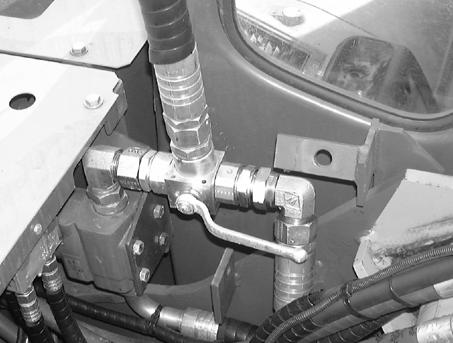

CD01A010 1. Sicherstellen, daß der DurchflußSteuerschieber sich in senkrechter Stellung befindet, damit das Öl zum Steuerventil zurückkehrt (zum Beispiel bei Abrißarbeiten mit der Betonschere), oder daß er sich in waagerechter Stellung befindet, damit das Öl über den Filter zum Hydraulikbehälter zurückfließt (zum Beispiel beim Betrieb eines Betonbrechers).

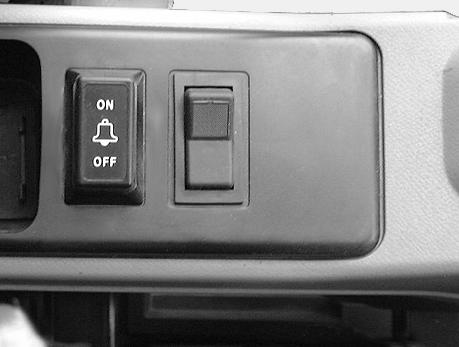

CD00N005 2. Für den Hochflußkreislauf das Bedienungselement am linken Steuerarm nach links kippen, um die Versatzfunktion zu stoppen und die optionale Zusatzgerätefunktion zu erhalten. 118

BEDIENUNGSANWEISUNGEN

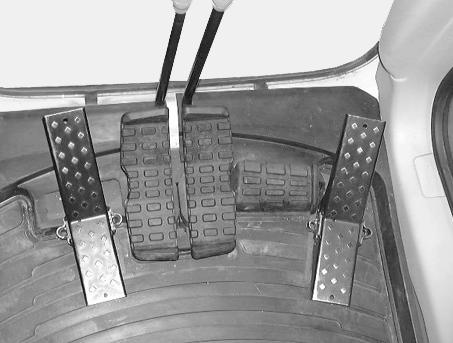

CD00N001 3. Das Pedal betätigen, um den Hochflußkreislauf zu bedienen.
