HYDRAULIKHAMMER (außer CX210LR und CX240LR ÜBERPRÜFEN DER ÖFFNUNGSWEITE DES
from Case CX210 CX230 und CX240 Raupenbagger Bedienungsanleitung Lep 6-31753 - PDF DOWNLOAD (German)
3. Den Motor anlassen. Die Kolbenstange des Löffelzylinders ausfahren, um ihn in seine Aufnahme zurückzuführen. Den Motor abstellen und den Zündschlüssel abziehen.
WARTUNG/EINSTELLUNGEN

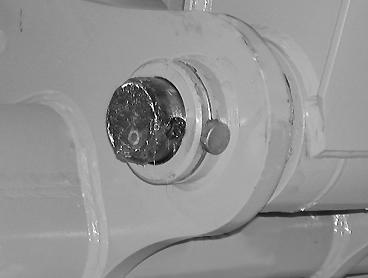

CD00E100 4. Den Pendelarm-/Löffel-Gelenkzapfen sowie den Verriegelungsstift und -ring anbringen. 5. Den Motor anlassen und die Verbindungsstange des Löffels in ihr Gehäuse bringen. Den Motor abstellen und den Zündschlüssel abziehen.

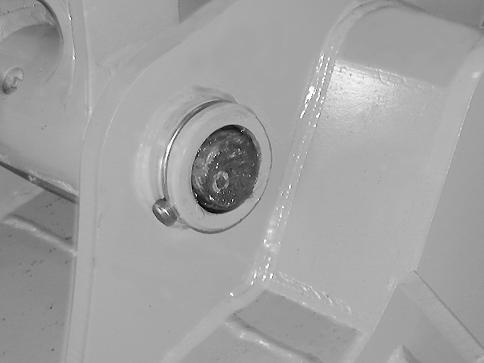

CD00E096 6. Den Gelenkzapfen zwischen Verbindungsstange und Löffel eintreiben, und den Verriegelungsstift sowie den Ring anbringen. 7. Die Dichtungen in die Aufnahme eindrücken. 8. Den Pendelarm/Löffel einstellen. Siehe "Einstellen des Tieflöffels". 9. Die Gelenke einfetten. TRIM THIS EDGE
197
TRIM THIS EDGE
WARTUNG/EINSTELLUNGEN

EINSTELLEN DES TIEFLÖFFELS
Der Bagger ist mit einem Tieflöffel-Einstellmechanismus ausgestattet, der das durch Verschleiß verursachte Seitenspiel in den Gelenken zwischen Tieflöffel und Arm korrigiert. Hierdurch verringert sich der Verschleiß, und die Lebensdauer der Buchsen und Bolzen wird verlängert. HINWEIS: Wird das Seitenspiel des Tieflöffels nicht korrekt eingestellt, können Abrieb, ungewöhnliche Geräusche und Seitenspiel auftreten und die O-Ringe beschädigt werden.
Einstellen des Seitenspiels
Den Löffel flach auf dem Boden ablegen.
J 1
2

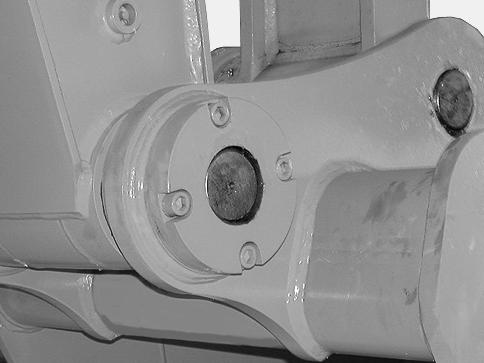

HINWEIS: Werden die Schrauben in der Abdeckung (1) angezogen, bewegt sich die innere Buchse gegen den Pendelarm und hebt das Seitenspiel auf. WICHTIG: Die innere Buchse hat einen Nocken, so daß sie sich nicht drehen kann. Auf der Innenseite der Abdeckung (1) befindet sich eine Öffnung. Beim Aufsetzen der Abdeckung (1) darauf achten, daß der Nocken in dieser Öffnung sitzt.
CD00E121 Das Spiel (J) zwischen Pendelarm und der Öse des Löffels kontrollieren. Ist das Spiel (J) zu groß, die vier Schrauben, die Abdeckung (1) und die Abstandsstücke (2) entfernen. Die Abstandsstücke (2) als Fühllehre verwenden, um die Anzahl der zur Beseitigung des Seitenspiels (J) erforderlichen Abstandsstücke zu ermitteln.
Die benötigte Anzahl von Abstandsstükken anbringen. Die vier Schrauben und die Abdeckung (1) anbringen.
198
WARTUNG/EINSTELLUNGEN
HYDRAULIKHAMMER (Zusatzausstattung) (Außer CX210LR und CX240LR) Auswechseln eines Geräts am Hydraulikhammer
Ausbau

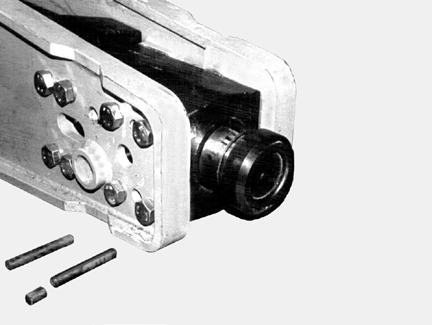

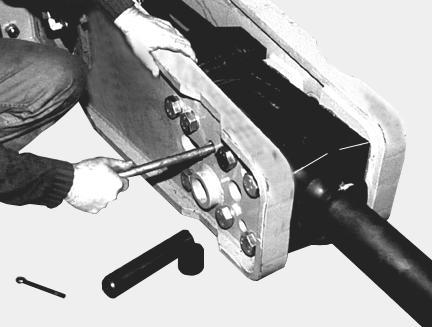

CP99C007 4. Die Befestigungsstifte mit einem Bronze- oder Messingdorn heraustreiben.

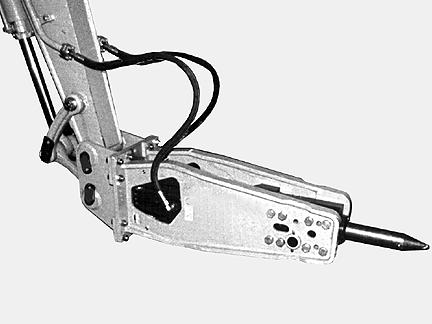

CP99C005 1. Den Hydraulikhammer auf eine harte, ebene Fläche stellen. 2. Den Motor abstellen und den Zündschlüssel abziehen.

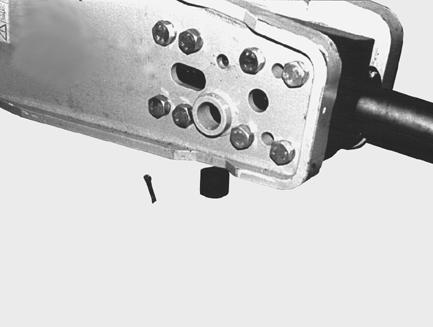

CP99C006 3. Die Gummiplatte (falls ausgerüstet) nach oben schieben. Die Sicherungsstifte und Kappen aus beiden Seiten des Hydraulikhammers ziehen.

CP99C008 5. Das Gerät entfernen. Bei Bedarf eine Hebevorrichtung verwenden. HINWEIS: Wenn der Hydraulikhammer noch am Bagger befestigt ist, kann es einfacher sein, das Gerät in den Boden zu stecken und den Hydraulikhammer vom Gerät abzuheben. Sicherstellen, daß das Gerät nicht umfallen kann.
199 TRIM THIS EDGE
WARTUNG/EINSTELLUNGEN
Einbau


TRIM THIS EDGE

CP99C009 1. Die Gerätebuchse und Öldichtung nach Verschleißerscheinungen absuchen und bei Bedarf auswechseln. Siehe "Auswechseln einer Gerätebuchse am Hydraulikhammer". 2. Das Gerät und die Befestigungsstifte reinigen und anschließend mit Schmierfett bestreichen.
CP99C011 5. Stopfen und Sicherungsstifte einsetzen. Die Gummiplatte (falls ausgerüstet) wieder auf die Unterseite aufsetzen.
CP99C010 3. Das Gerät einführen und dabei die Nuten am Gerät mit den Öffnungen für die Befestigungsbolzen ausrichten. 4. Die Befestigungsbolzen einsetzen und darauf achten, daß das Gerät gesichert ist.
200
Auswechseln einer Gerätebuchse am Hydraulikhammer
Ausbau
1. Das Gerät entfernen. Siehe "Auswechseln eines Geräts am Hydraulikhammer".
WARTUNG/EINSTELLUNGEN

Einbau

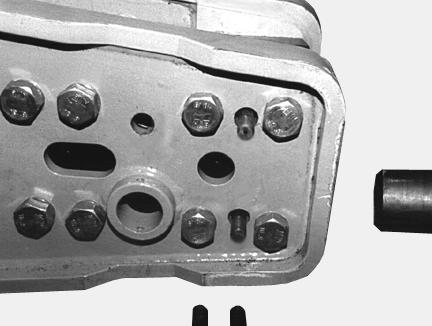

CP99C012 2. Die Befestigungsbolzen und Stopfen heraustreiben.

CP99C014 1. Den Zustand der Öldichtungen überprüfen und diese bei Bedarf erneuern. 2. Die Kontaktflächen der Gerätebuchse und des Buchsengehäuses einfetten.

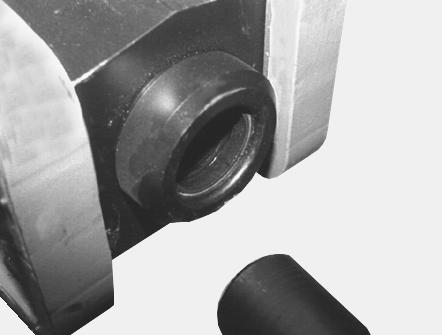

CP99C013 3. Die Gerätebuchse entfernen.

CP99C013
3. Die Gerätebuchse in das Gehäuse einbauen und anschließend die Befestigungsbolzen und Stopfen einsetzen. 4. Das Gerät einbauen. Siehe "Auswechseln eines Geräts am Hydraulikhammer".
201 TRIM THIS EDGE
