KLIMAANLAGE

1 2

3

S

CS00J511 3. Die Öffnung (S) des Verriegelungshakens prüfen. Der Meßwert (S) darf niemals folgende Werte übersteigen: Sicherungsstab auf dem Boden aufliegend

CX210, CX230

(1) .............................................128,5 mm (2) ............................................... 87,8 mm (3)...............................................28 mm

CX240

(1) .................................................105 mm (2)............................................56,4 mm (3).........................................................- Wenn der Meßwert (S) über dem Wert oben liegt, wenden Sie sich an Ihren CASE-Vertragshändler. Sicherstellen, daß der Sicherungsstab nicht beschädigt ist. Prüfen, daß er einwandfrei funktioniert und nicht durch Fremdstoffe verschmutzt ist.

ACHTUNG: Wenn der Meßwert (S) über dem zulässigen Höchstwert liegt, verwenden Sie die Schnellkupplung nicht, und wenden Sie sich an Ihren CASE-Vertragshändler.

205

WARTUNG/EINSTELLUNGEN

TRIM THIS EDGE

TRIM THIS EDGE

WARTUNG/EINSTELLUNGEN

SCHWEIßARBEITEN AM BAGGER

Alle Schweißarbeiten am Unter- oder Oberwagen müssen vom Hersteller genehmigt und gemäß den Anweisungen durchgeführt werden. Die Batterien und die Kabel B+ und D+ von der Lichtmaschine abklemmen. Das Massekabel des Schweißgeräts an das zu schweißende Bauteil anschließen. Das Schweißgerät nicht an den Unterwagen anschließen, wenn am Oberwagen geschweißt wird (oder umgekehrt). Die Masse des Schweißgeräts nicht an ein Bauteil der Hydraulikanlage anschließen.

ACHTUNG: Änderungen am Bagger ohne vorherige Genehmigung können zu schweren Verletzungen führen. Keine Änderungen ohne die Genehmigung des CASE-Vertragshändlers durchführen.

FEUERLÖSCHER (nicht im Lieferumfang)

CS98M573 CD00E053 Aus Sicherheitsgründen sollte unbedingt ein Feuerlöscher im Bagger mitgeführt und im vorderen Staufach aufbewahrt werden.

Wartungsvorschriften

Monatlich: Den Feuerlöscher auf Beschädigungen überprüfen. Alle sechs Monate: Das Trockenpulver entfernen und den Feuerlöscher von einem Fachmann auffüllen lassen. Jährlich: Den Feuerlöscher einmal im Jahr von einem Fachmann überprüfen lassen.

206

WARTUNG/EINSTELLUNGEN

KLIMAANLAGE (Zusatzausstattung) Wartungsvorschriften

Reinigen des Ansaugfilters...............................................Alle 50 Betriebsstunden Reinigen des Luftrückführfilters.........................................Alle 50 Betriebsstunden Auswechseln der Filter..................................................Alle 5000 Betriebsstunden Von einem Fachmann überprüfen lassen.........................................Alle 6 Monate Die Bauteile der Klimaanlage müssen regelmäßig gewartet werden. Die Wartungszeiträume müssen eingehalten werden, um die einwandfreie Funktion und volle Leistungsfähigkeit der Klimaanlage zu gewährleisten. Die Klimaanlage enthält ein Gas, daß strengen Bestimmungen unterliegt. Jede Störung muß umgehend behoben werden.

ACHTUNG: Wartungsarbeiten an der Klimaanlage nicht selbst durchführen. Für Wartungsarbeiten den CASE-Vertragshändler aufsuchen.

HINWEIS: Die Klimaanlage muß mindestens einmal pro Woche, wenn auch nur für kurze Zeit, in Betrieb genommen werden. Siehe "Klimaanlage" im Abschnitt "Bedienungselemente/Instrumente/Zubehör".

Überprüfen Antriebsriemen

Um den einwandfreien Betrieb der Klimaanlage zu gewährleisten, sollte die Anlage vor Arbeitsbeginn wie unten beschrieben geprüft werden.

Kondensator

Ein verschmutzter Kondensator verteilt die Wärme nicht gleichmäßig. Den Kondensator in Wasser reinigen. WICHTIG: Den Kondensator auf keinen Fall mit einem Wasserdruckstrahl reinigen.

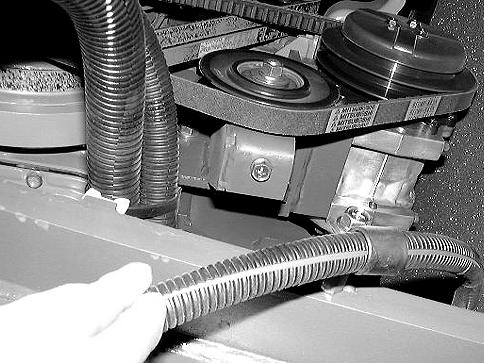

CD00E122 Mit dem Finger ca. 10 kg starken Druck auf die Mitte des Antriebsriemens ausüben. Die Biegung sollte zwischen 8 und 10 mm betragen. Bei Bedarf die Riemenspannung nachstellen.

207 TRIM THIS EDGE
