ABSTELLEN DES BAGGERS

BEDIENUNGSANWEISUNGEN

Ausbau

TRIM THIS EDGE

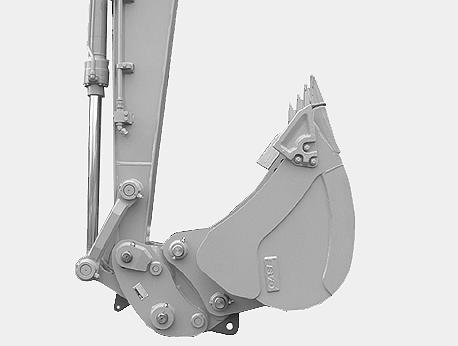

CD00H004 9. Per Sichtprüfung sicherstellen, daß der Löffelbolzen korrekt in den Verriegelungshaken eingeführt ist.

CD00F033 1. Mit den Bedienungselementen für Pendelarm und Löffel den Pendelarm in eine praktisch vertikale Stellung bringen, wobei er leicht Richtung Kabine geneigt wird, um die Sicherheitsvorrichtung freizugeben. Die Löffelkolbenstange vollständig ausfahren und den Hydraulikdruck so halten, daß der Verriegelungshaken zurückgezogen wird.

CD00F032 10.Mit dem Löffel-Bedienungselement die Kolbenstange einziehen und die Sicherheitsvorrichtung eingreifen lassen. WICHTIG: Wenn die Sichtprüfung vom Fahrersitz aus nicht möglich ist, vom Bagger klettern und sicherstellen, daß das Werkzeug korrekt mit der Sicherheitsvorrichtung in Eingriff befestigt ist. 1

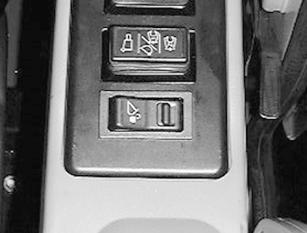

CD00H001 2. Den Schalter (1) in die Stellung "Entriegelung" bringen. Der akustische Alarm ertönt. Siehe "Schalter für die Verriegelung und Entriegelung der Schnellkupplung" im Abschnitt "Bedienungselemente/Instrumente/Zubehör".
