ARBEITEN MIT DEM TIEFLÖFFEL Füllen der Kühlanlage

Den Tieflöffel mit Hilfe des Pendelarms füllen. Die Unterseite des Tieflöffels parallel zum Boden ausrichten. Zähne und Messer müssen den Boden durchschneiden. Die Aushubtiefe hängt von der Bodenbeschaffenheit ab.

Aushubverfahren

PDH0493M

PDH0494M

RICHTIG FALSCH FALSCH

Die Tieflöffelschaufel gräbt sich ein und blockiert. Der Löffel wird nach oben gedrückt. Dies führt außerdem zu längeren Arbeitsabläufen.

104

BEDIENUNGSANWEISUNGEN

EINBAU DER SCHNELLKUPPLUNG (Zusatzausstattung) (Außer CX210LR und CX240LR)

ACHTUNG: Bei laufendem Motor niemals die Hände in die Schnellkopplung stecken.

1

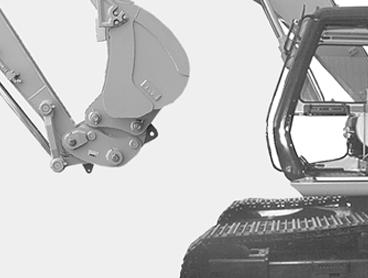

Die Schnellkupplung mit Hilfe der mitgelieferten Bolzen von CASE (1) am Pendelarm und an der Steuerstange anbringen und anschließend die Zuführungsleitungen anschließen.

CK99H002

WICHTIG: Die Schnellkupplung kann gemeinsam mit Hydraulikhämmern benutzt werden, aber sie ist nicht dazu ausgelegt, extreme Schwingungen über lange Zeit auszuhalten. Daher wird empfohlen, die Schnellkupplung zu entfernen, um die Gefahr frühzeitiger Abnutzung, Störung oder Beschädigung zu vermeiden. Beim Betrieb

eines Hydraulikhammers stets den Hammer zum Bagger ausrichten und niemals als Hebel verwenden, da sich die Belastung auf den Schnellkupplungszylinder auswirken würde.

TRIM THIS EDGE

105

TRIM THIS EDGE

BEDIENUNGSANWEISUNGEN

SCHNELLER WERKZEUG-EIN- UND -AUSBAU (Zusatzausstattung) (Außer CX210LR und CX240LR)

WICHTIG: Diese Schnellkupplung ist für den Betrieb mit CASE-Löffeln ausgelegt. Es können jedoch auch andere Löffel verwendet werden, vorausgesetzt, daß der Durchmesser der Bolzen und der Abstand zwischen den Löffelaugen so angepaßt werden, daß sie den Abmessungen für den Einsatz mit der Schnellkupplung entsprechen (Bolzen, Unterlegscheiben, Büchsen, usw.). Den CASE-Vertragshändler aufsuchen.

ACHTUNG: Während der Werkzeug-Einbau- und -Ausbaumaßnahmen ist der Aufenthalt im Arbeitsbereich des Baggers streng verboten.

Einbau

1. Sicherstellen, daß sich das einzubauende Werkzeug in einer sicheren Position auf einem ebenen und horizontalen Boden befindet und mit den mit der Schnellkupplung mitgelieferten Bolzen ausgestattet ist.

1

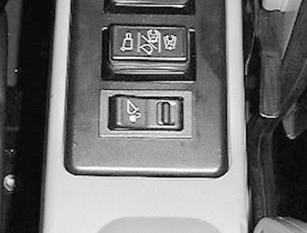

CD00H001 2. Den Schalter (1) in die Stellung "Entriegelung" bringen. Der akustische Alarm ertönt. Siehe "Schalter für die Verriegelung und Entriegelung der Schnellkupplung" im Abschnitt "Bedienungselemente/ Instrumente/Zubehör".

CD00F030 3. Mit den Bedienungselementen für Pendelarm und Löffel den Pendelarm in eine praktisch vertikale Stellung bringen, wobei er leicht Richtung Kabine geneigt wird, um die Sicherheitsvorrichtung freizugeben. Die Löffelkolbenstange vollständig ausfahren und den Hydraulikdruck so halten, daß der Verriegelungshaken zurückgezogen wird.

106

3

2

BEDIENUNGSANWEISUNGEN

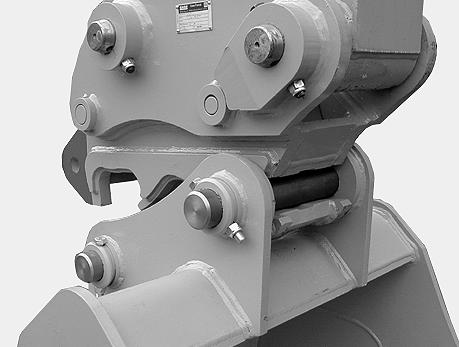

CD00F031 4. Den Manipulator des Pendelarms so betätigen, daß der Schnellkupplungshaken (2) um den Werkzeugbolzen (3) geführt wird.

CD00F033 6. Den Pendelarm anheben und mit dem Löffel-Bedienungselement die Löffel-Kolbenstange völlig ausfahren. 7. Den Schalter (1) in die Stellung "Verrieglung" bringen. Der akustische Alarm hört auf. Siehe "Schalter für die Verriegelung und Entriegelung der Schnellkupplung" im Abschnitt "Bedienungselemente/Instrumente/Zubehör".

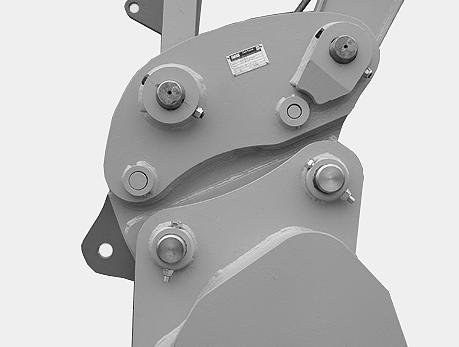

CD00F036 5. Den Manipulator des Löffels so betätigen, daß der Bolzen (3) vollständig in den Verriegelungshaken (2) eingeführt wird.

CP00G001 8. Den Hydraulikdruck im Löffelzylinder so aufrecht erhalten, daß der Verriegelungshaken sich schließt. Die Ausrüstung so anheben, daß der Löffelbolzen sichtbar wird.

107 TRIM THIS EDGE
