AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

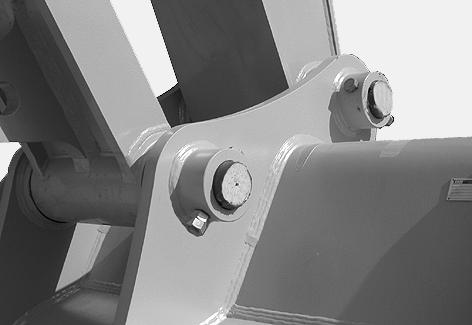

4. Monter gravearm/skovl ledpinden og dens maskinel.

5.Start motoren. Før skovlstangen ind i sit hus, stands motoren og tag tændingsnøglen ud.

6.Monter ledpakningerne mellem stangen og skovlen. Udskift dem hvis nødvendigt.

7.Monter stang/skovl ledpinden og dens maskinel.

8.(Hvis monteret) Justér sløret mellem gravearm og skovl. Se "Trimning af graveskovlens slør".

9.Smør forbindelsespindene.

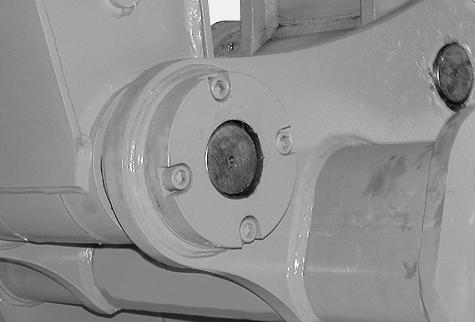

TRIMNING AF GRAVESKOVLENS SLØR (hvis monteret)

Denne mekanisme bruges til at justere sløret mellem gravearmen og skovlen for at eliminere slør på grund af slid. Tjek og juster sløret regelmæssigt.

Justering Af Sidesl R

1.Anbring skovlen fladt på en flad, vandret overflade og stop motoren.

2. Kontroller sløret (J) mellem gravearmen og skovlens øsken.

3.Hvis sløret (J) er over 2 mm, fjern de fire skruer, dækslet (1) samt skiverne (2).

4.Brug skiverne (2) som en målestok for at afgøre, hvor mange skiver, der er nødvendige, for at eliminere sløret (J).

5.Montér det nødvendige antal skiver.

6.Montér hætten (1) og de fire bolte.

BEMÆRK: Når skruerne i hætten (1) strammes, vil den indre bøsning bevæge sig i armens retning og udfylde sløret.

VIGTIGT: Et slør på ca 1,2 mm anbefales. Hvis sløret er utilstrækkeligt, kan det forårsage friktion og rivning.

VIGTIGT: Den indre bøsning har et øre, som forhindrer at den drejer. Hætten (1) har en åbning på indersiden. Når hætten (1) sættes på, skal man sikre sig, at øret er inde i denne åbning.

KONTROL AF LÅSEKROGENS ÅBNING PÅ HURTIGKOBLINGEN (ekstraudstyr)

VEDLIGEHOLDELSESSPECIFIKATION

Kontrolleres............................................................................................................................................Hver uge og hver gang hurtigkoblingen monteres

VIGTIGT: Det er et ufravigeligt krav, at denne kontrol foretages hver uge og hver gang hurtigkoblingen påmonteres.

1. Anbring kontakten i den oplåste position. Den hørlige alarm vil lyde.

Se "Hurtigkoblingens låsnings- og oplåsningskontakt" i afsnit 4.

2. Brug skovlens betjeningshåndtag til at trække cylinderens stempelstang helt ind, og hold det hydrauliske tryk, så låsekrogen trækkes tilbage og går op mod låsestangen.

AFSNIT 8 - VEDLIGEHOLDELSE/INDSTILLINGER

3. Kontroller åbningsmålet (S) på låsekrogen. Målet (S) må under ingen omstændigheder overskrides

Med låsestangen liggende på jorden

(1) ..................................................................128,8 mm

(2) .......................................................................97 mm

(3) ....................................................................54,5 mm

Ellers kontakt CASE-forhandleren.

Kontroller at låsestangen ikke er beskadiget. Kontroller, at den fungerer korrekt og ikke er tilsmudset af fremmedlegemer.

Advarsel

Hvis målet (S) overstiger det tilladte maksimum, må man ikke bruge hurtigkoblingen, og kontakt CASEforhandleren.

Forkert Betjening Af Hurtigkobling

VIGTIGT: Sørg for, at tilbehøret hviler på jorden. Stands motoren, tag tændingsnøglen ud, inden en af følgende kontroller udføres.

Hvis hurtigkoblingen ikke fungerer korrekt, kontroller da følgende:

-At ingen af pindene er knækkede, bøjede eller mangler.

-At cylinderen ikke er beskadiget eller bøjet.

-At der ikke er lækager fra de hydrauliske slanger, etc.

Hvis problemet fortsætter, efter alle disse kontroller er gennemført, kontakt CASE-forhandleren.

Advarsel

Der er risiko for alvorlige kvæstelser, hvis vedligeholdelse eller reparationer ikke udføres korrekt. Hvis De ikke forstår vedligeholdelsesmetoderne, kontakt CASE-forhandleren.

Modifikationer af hurtigkoblingen, uden forudgående godkendelse, kan medføre alvorlige kvæstelser. Foretag ikke modifikationer uden godkendelse fra din CASE-forhandler.

VIGTIGT: Hvis maskinen anvendes under meget barske forhold (støvet eller rustfremkaldende miljøer etc.) skal serviceintervallerne afkortes i overensstemmelse hermed.

Aircondition

VEDLIGEHOLDELSESSPECIFIKATION

Rengør indsugningsfilteret...........................................................................................................For hver 50 timers drift Rengør recirkulationsfilteret.........................................................................................................For hver 50 timers drift Udskift filtrene.........................................................................................................................For hver 5000 timers drift Eftersyn af en specialist...........................................................................................................................Hver 6. måned

Komponenterne i aircondition systemet skal serviceres med jævnlige intervaller. Sørg for at disse intervaller bliver overholdt, for at sikre korrekt funktion og maksimal effekt. Systemet indeholder gasarter, som er underlagt strenge, lovmæssige krav. Enhver defekt i systemet skal repareres hurtigt.

Advarsel

Prøv aldrig selv på at servicere aircondition systemet. Ved alt servicearbejde, kontakt CASE-forhandleren.

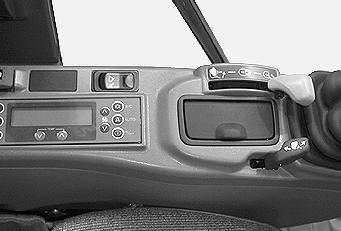

BEMÆRK: Brug aircondition systemet mindst én gang om ugen, selv om det kun er i kort tid. Se "Betjeningsgreb til varme, ventilation eller aircondition" i afsnit 4.

EFTERSYN

For at sikre at aircondition systemet fungerer korrekt, skal det efterses i henhold til nedennævnte procedure inden arbejdet påbegyndes.

RENGØRING AF KONDENSATOR

Hvis kondensatoren er snavset vil den ikke fordele varmen korrekt. Rengør kondensatoren i vand.

VIGTIGT: Brug aldrig vand under tryk til rengøring af kondensatoren.

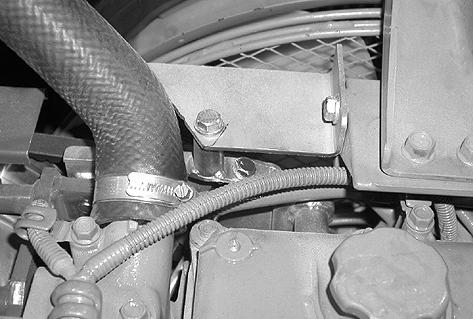

KONTROL AF REMSPÆNDING

Brug en finger til at lægge et tryk på ca. 10 kg midt på drivremmen. Spændingsslækket skal være mellem ca. 6 og 8 mm. Juster om nødvendigt remmens stramning.

KONTROL AF LEDNINGER

Foretag et visuelt eftersyn af ledningerne, og sørg for, at der ikke er opsamlinger af støv, smørefedt, etc.
