AFSNIT 5 - BETJENINGSINSTRUKTIONER

12. Mål afstanden mellem jorden og det højeste punkt på maskinen. Man skal kende den totale højde.

AFLÆSNING

1.Fjern klodser og fastgørelseskæder.

2.Start motoren.

3.Sænk funktionsafbryderhåndtaget (sikkerhedsbjælke i udadvendt stilling).

4. (Maskine med udstyr) Løft udstyret og hold det nogle få centimeter over blokvognens lad.

5.Vælg langsom kørehastighed.

6.Kør langsomt fremad og løft udstyret (hvis monteret) til nogle få centimeter over jorden.

7.Drej bakspejlene tilbage i deres korrekte stilling.

8. (Maskine uden tilbehør) Installer tilbehøret og modvægten.

VIGTIGT: Når tilbehøret er monteret, skal al luft fjernes fra det hydrauliske kredsløb og maskinen afprøves med henblik på korrekt funktion. Glem ikke at tjekke olien.

Serviceintervaller

Serviceinstruktioner

Overhold vedligeholdelses-intervallerne ved at kontrollere timetælleren hver dag. Inden der foretages vedligeholdelsesarbejde, skal maskinen parkeres på et fladt, fast område, væk fra forhindringer og med gravearmen trukket helt tilbage og skovlen nede på jorden. Medmindre andet er specificeret, skal al vedligeholdelse ske med motoren standset, og tændingsnøglen fjernet fra starteren. Det anbefales at lade alle kredsløb køle ned, inden arbejdet påbegyndes. Rengør smøreniplerne inden smøring. Rengør rundt om propper og påfyldningsstudse inder påfyldning af væske. Intet støv eller snavs må komme ind i komponenterne eller kredsløbene. Vær iført passende beklædning, og husk at bruge det nødvendige sikkerhedsudstyr.

Advarsel

Der er risiko for alvorlige kvæstelser, hvis vedligeholdelse eller reparationer ikke udføres korrekt. Hvis De ikke forstår vedligeholdelsesmetoderne, kontakt CASE-forhandleren.

Advarsel

Hvis udstyret er løftet, eller maskinen bevæger sig uden fører, kan det medføre alvorlige kvæstelser. Inden der udføres service, gøres følgende:

1. Parker maskinen på en plan, jævn overflade.

2. Sænk udstyret, indtil det hviler på jorden.

3. Stop motoren og fjern tændingsnøglen.

4. Lås bælterne for at forhindre enhver bevægelse.

Advarsel

Sørg for at alle servicearbejder, som nævnes i dette afsnit, bliver udført til tiden med de intervaller, der angives, for at sikre at maskinen yder sit bedste, og med den største sikkerhed, når den bruges.

Når der udføres servicearbejde på maskinen, sættes et "Må ikke benyttes" skilt på instrumentpanelet. Stig aldrig ned fra førerhuset, mens motoren kører. Fjern de nødvendige, nedre paneler under vedligeholdelsesarbejder med bestemte maskindele.

Advarsel

Inden der køres med maskinen, skal det kontrolleres, at de nedre paneler er korrekt lukkede.

Enhver ændring af denne maskine, uden forudgående godkendelse, kan forårsage alvorlige kvæstelser. Foretag ikke ændringer uden godkendelse. Kontakt CASE-forhandleren.

VIGTIGT: Hvis maskinen anvendes under meget barske forhold (støvet eller rustfremkaldende atmosfære etc.) skal serviceintervallerne afkortes i overensstemmelse hermed.

VIGTIGT: Vær særlig opmærksom på at udskifte alle filtrene jævnligt. Rene filtre betyder længere levetid for motoren.

VIGTIGT: Olie og væsker må ikke hældes ud på jorden. De skal opsamles og fjernes af et firma, der er ansvarlig for deres genanvendelse eller bortskaffelse.

Timet Ller

Timetælleren gør det muligt at planlægge servicearbejderne. Dets timesignaler er de samme som på et ur, når motoren kører.

Serviceintervallerne er omhyggeligt beregnet for at garantere sikker og effektiv drift af maskinen.

Sørg for at alle serviceopgaver bliver udført korrekt, i henhold til anvisningerne i denne manual.

Daglige Eftersyn

Hver dag, inden arbejdet begyndes, er det nødvendigt at efterse maskinen og servicere visse af dens komponenter.

Generelle Bem Rkninger

-Se, om der er tegn på olie- eller vandudslip.

-Kontroller om alle skruer og møtrikker er korrekt fastspændte.

-Fjern alt snavs (motor, førerhus osv.).

-Tjek for tegn på skade.

Motor

-Kontroller oliestanden og skift olie, hvis nødvendigt.

-Kontroller kølevæskestanden.

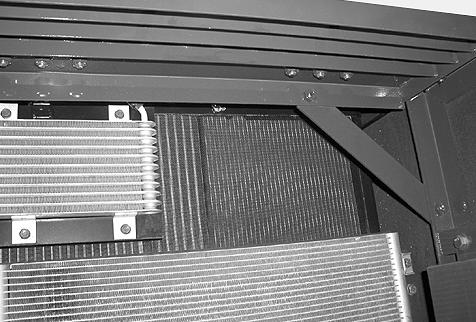

-Efterse køleren for tilstopning eller tæring.

-Kontroller opstramningen af køleventilatorens kilerem.

-Kontroller om luftfilteret er rent og ikke er tilstoppet.

-Kontroller komponenterne for tegn på lækkende olie eller vand.

-Kontroller alle rør og slangers tilstand.

Overvogn

-Kontroller brændstoftankens niveau.

-Kontroller hydrauliktankens niveau.

-Kontroller om hydraulikolien er ren.

-Kontroller komponenterne for tegn på lækkende olie eller vand.

-Kontroller alle rør og slangers tilstand.

-Kontroller, at der ikke er elektriske kortslutninger.

-Kontroller at batteriets forbindelser er strammet godt til.

-Juster bakspejlene.

UNDERVOGN

-Kontroller skopladernes beslag.

-Kontroller bælternes tilstand.

-Kontroller, at de øverste og nederste bælteruller og -strammehjul ikke lækker olie.

UDSTYR

-Kontroller, at cylindrene ikke lækker olie.

-Kontroller alle rør og slangers tilstand.

-Kontroller skovltændernes tilstand.

Efter Start Af Motoren

-Startede motoren korrekt? Er udstødningsrøgen normal? Er der mærkelige lyde?

-Kontroller de hydrauliske komponenter for unormal støj.

-Kontroller komponenterne for tegn på lækkende olie eller vand.

-Kontroller den hørlige alarm, arbejdslygterne og rudeviskerne.

-Kontroller at alle kredsløb (kørsel, krøje og redskaber) fungerer korrekt.

VIGTIGT: Hvis der blot findes den mindste defekt, skal den straks repareres inden maskinen anvendes, ellers kontakt CASE-forhandleren.

SERVICEINSTRUKTIONER FOR HURTIGKOBLINGEN (ekstraudstyr)

HVER DAG OG HVER GANG HURTIGKOBLINGEN PÅMONTERES

Kontroller, at låsestangen fungerer korrekt, og at den ikke er tilsmudset af støv eller fremmedlegemer.

Kontroller at hurtigkoblingens cylinderslanger kan bevæge sig frit.

Kontroller returfjederen og dens monteringsbeslag.

Kontroller om der er tegn på revner.

Advarsel

Der er risiko for alvorlige kvæstelser, hvis vedligeholdelse eller reparationer ikke udføres korrekt.

Hvis De ikke forstår vedligeholdelsesmetoderne, kontakt CASE-forhandleren.

Modifikationer af hurtigkoblingen, uden forudgående godkendelse, kan medføre alvorlige kvæstelser. Foretag ikke nogen som helst modifikationer uden godkendelse. Kontakt CASE-forhandleren.

VIGTIGT: Hvis hurtigkoblingen anvendes under særligt barske forhold (med en hydraulisk hammer eller i rustfremkaldende omgivelser, etc.) skal service- og eftersynsintervallerne reduceres.

FEJLFUNKTION AF HURTIGKOBLINGEN (ekstraudstyr)

VIGTIGT: Sørg for at udstyret er helt nede på jorden inden følgende kontroller udføres.

Hvis hurtigkoblingen ikke fungerer korrekt, kontroller da følgende:

-At ingen af pindene er knækkede, bøjede eller mangler.

-At ingen fremmedlegemer blokerer sikkerhedsanordningen.

-Returfjederens tilstand.

-At cylinderen ikke er beskadiget eller bøjet.

-At der ikke er lækager fra de hydrauliske slanger, etc.

Hvis problemet fortsætter, efter alle disse kontroller er gennemført, kontakt CASE-forhandleren.

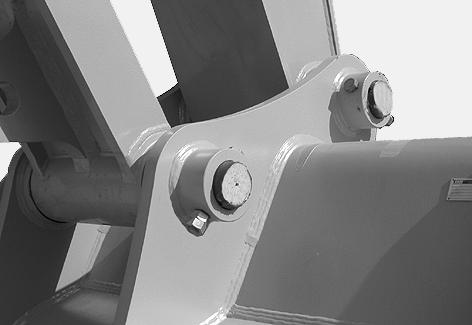

(A) Hvis alle disse koblingspunkter ikke er udstyret med originale dele, skal punkterne smøres for hver 10 timer.

(B) Eller hver dag.

(C) Når overfladen når linjen (A).

(D) Tjek hver uge samt hver gang, hurtigkoblingen monteres.

(E) Skal tjekkes hver sjette måned af en specialist.

(F) Eller hver sjette måned.

(G) Eller når meddelelsen "LUFT FILTER" ses på meddelelsesskærmen.

(H) Eller efter rengøring 6 gange.

(J) Tjek efter tilkørselsperiodens første 50 timer.

(K) Hvis alle disse koblingspunkter ikke er udstyret med originale dele, skal punkterne smøres for hver 50 timer.

(L) Eller hvert andet år, eller to gange årligt (efterår/forår), hvis der anvendes frostvæske.

(M) Eller efter, at primærfilteret er rengjort 3 gange.

(N) Aftap efter de første 250 timer af indkøringsperioden.

(P) Bed Deres CASE-forhandler om at kontrollere dette.

(Q) Udskift efter de første 250 timer af indkøringsperioden.

(R) Hvis der anvendes en biologisk nedbrydelig væske, er det vigtigt, at serviceintervallet reduceres til 1000 timer.

(S) Eller hvert andet år, alt efter hvad der indtræffer først.

(T) Hvis der anvendes en biologisk nedbrydelig væske, er det vigtigt, at serviceintervallet reduceres til 2000 timer.

(U) Få dette efterset af CASE-forhandleren hver 6. måned.

(V) Regelmæssigt.

(W) Kontrolleres hver måned, og få det efterset hver 6. måned af en specialist.

BEMÆRK: Når maskinen har arbejdet i 500 timer (derefter 1000 timer, 1500 timer osv.), ses meddelelsen "SERVICEEFTERSYN" på displayet (Se "Meddelelseskærm" i afsnit 4) for at minde om, at det er tid for serviceeftersyn. (Det er muligt at forøge dette tidsrum. Kontakt CASE-forhandleren).

(*) VIGTIGT: Hvis maskinen er udstyret med en hydraulisk hammer, skal service- og eftersynsintervallerne reduceres, se "Udskiftning af hydraulikvæske og filtre, når der anvendes hydraulisk hammer" i afsnit 7.
