AFSNIT 5 - BETJENINGSINSTRUKTIONER

SÆNKNING AF UDSTYRET I TILFÆLDE AF MASKINFEJL

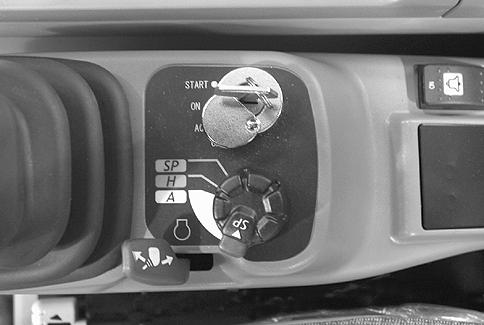

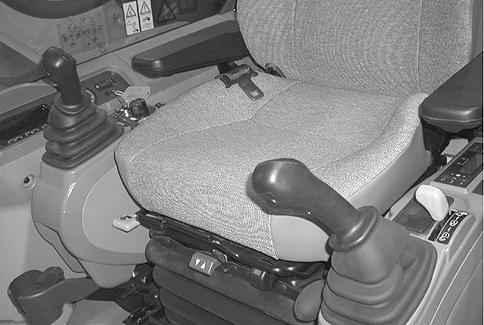

Hvis motoren bryder sammen, skal man anvende følgende fremgangsmåde for at sænke udstyret: 1.Drej tændingsnøglen til "ON".

Sænk funktionsafbryderhåndtaget (sikkerhedsbjælke i udadvendt stilling).

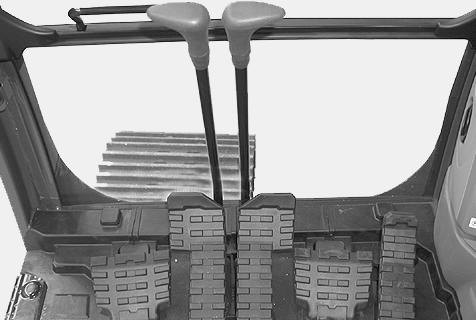

3. Anbring betjeningshåndtag(ene) i den stilling, der svarer til den ønskede nedadgående bevægelse.

Hydrauliske Hj Lpekredsl B

Maskinen har to typer hydrauliske hjælpekredsløb. Det ene kredsløb er til udstyr med enkelt gennemstrømning, f.eks. hydrauliske hamre. Det andet kredsløb er til udstyr med to gennemstrømninger, f.eks. cutter-crushere osv.

Kontakt CASE-forhandleren med henblik på valg af ekstraudstyr, der passer til din maskine, og for at få gennemstrømningerne i forbindelse med brugen af dette korrekt indstillet.

VIGTIGT: For at undgå fejl eller skade på redskabet, skal du sikre dig, at du vælger den rigtige kredsløbskonfiguration og gennemstrømningshastighed for redskabet.

Hvis maskinen er udstyret med leddelt bom eller forskydelig gravemaskinebom, skal kontrollen stå på "OFF". For at bruge den leddelte bom eller bevæge den forskydelige gravemaskinebom, skal du sætte kontrollen på "ON". Se "Højre betjeningsarm" (punkt 9 og 9A) i afsnit 4.

HYDRAULISK HAMMER ELLER HYDRAULISKE HØJGENNEMSTRØMNINGSKREDSLØB (ekstraudstyr)

Maskinen har to typer hydrauliske hjælpekredsløb. Det ene kredsløb er til udstyr med enkelt gennemstrømning, f.eks. hydrauliske hamre. Den anden kredsløbstype er beregnet til brug med enkelt gennemstrømning eller til dobbelt gennemstrømning med kontinuerlig gennemstrømning eller til brug til dobbelt gennemstrømning såsom cutter-crushere osv.

Hydraulisk hammer eller enkelt-gennemstrømnings hydraulisk kredsløbskonfiguration

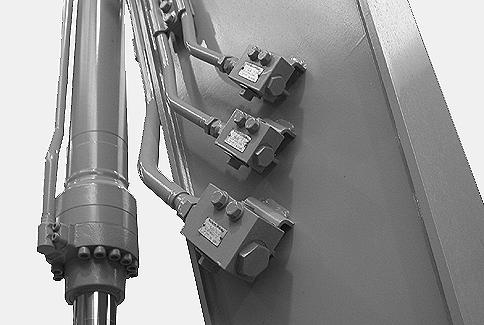

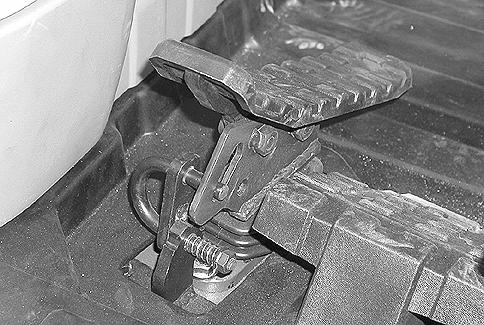

1. Foretag de nødvendige tilslutninger og åbn derefter tilførselsventilerne for enden af gravearmen i venstre og højre side ved hjælp af en sekskantnøgle.

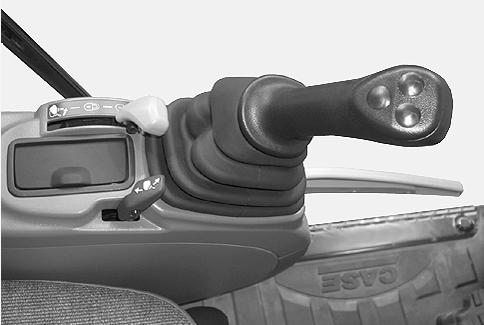

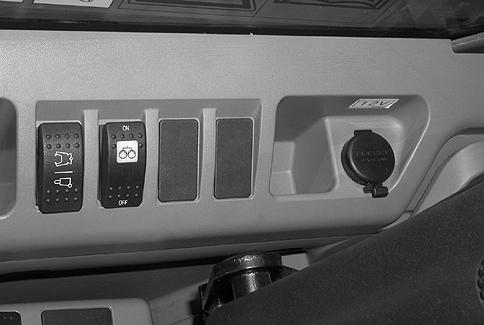

2. Tryk kontakten (1) på den højre betjeningsarm, korresponderende med den hydrauliske hammer, nedad.

3.Kontroller, at kontakten (2) står på "OFF", korresponderende til enkelt gennemstrømnings hydraulisk kredsløb.

BEMÆRK: I normal arbejdsposition (gravning) skal kontakten (2) stå på "OFF".

4.Hver gang, der trykkes på denne kontakt (1), kan en af de nævnte gennemstrømningstyper for pumpen vælges.

5. Ikonen for tilbehøret forbundet med hver type gennemstrømning ses på skærmen.
