AFSNIT 7 - SMØRING/FILTRE/VÆSKER
RENGØR FILTERET
Fortsæt på samme måde som med forfilteret. Se "Rengøring af forfilter".
Advertisement
UDSKIFTNING AF FILTERELEMENT
Advarsel
Hvis der bruges et andet filter end det originale fra CASE, dækker garantien ikke ved fejl opstået på grund af det forkerte filter.
Fortsæt på samme måde som med forfilteret. Se "Udskiftning af forfilter-element".
Reng Ring Af Br Ndstofpumpefilter

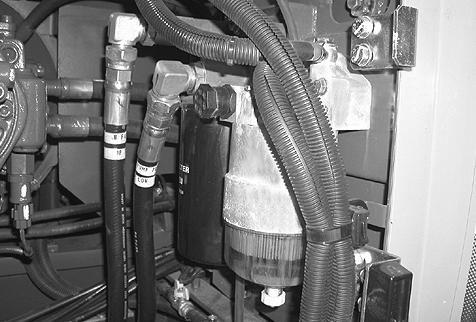

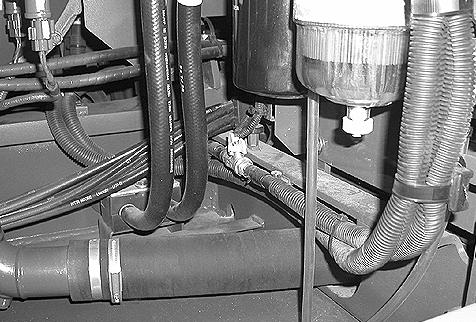

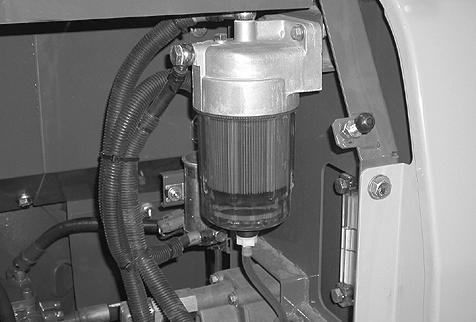

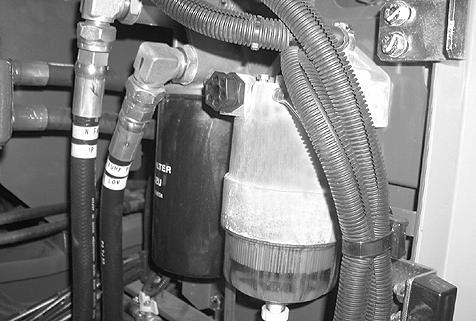

1. Anbragt nær brændstof-forfiltret, anbring en beholder at passende størrelse under brændstofpumpen.
2. Luk ventilen på fødeledningen og fjern herefter brændstofpumpen.

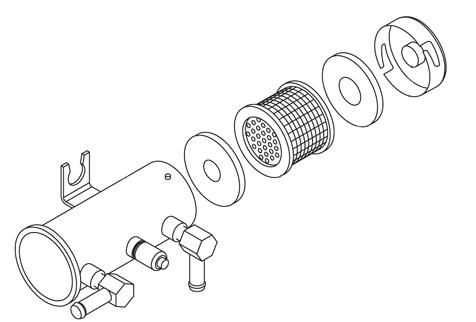

3. Åbn pumpehuset og tag filteret (2) og pakningerne (1) og (3) ud.
VIGTIGT: Beskyt altid ansigtet, inden der arbejdes med trykluft.
4.Rengør filteret med trykluft. Tjek filteret og udskift det om nødvendigt. Udskift pakningerne med nye.
5.Rengør forsigtigt huset (4) og dækslet (5). Der må ikke efterlades urenheder i brændstofpumpen.
6.Saml det hele igen, anbring pakningerne korrekt og herefter igen pumpen.
7.Åbn ventilen på fødeledningen.
8.Udluft systemet. Se "Udluftning af brændstofsystem".
Udluftning Af Br Ndstofsystem
Det er nødvendigt at udlufte brændstofsystemet når:
-Tanken er blevet helt tømt.
-Brændstofforfiltret er blevet udskiftet.
-Brændstoffilteret er udskiftet.
-Dele af brændstofsystemet har være fjernet i forbindelse med service eller reparation.
-Maskinen har været opbevaret, eller været uvirksom, i længere tid.
1. Løsn udluftningsskruen (1).
2.Drej tændingsnøglen til "ON".
3.Frigør fjederen ved at dreje ansugnings-pumpestemplet (2) til venstre.
4. Bevæg ansugningspumpens håndtag (2) op og ned, indtil der ikke kommer mere brændstof med bobler ud af udluftningsskruen (1).
5.Så snart der kommer brændstof ud, skal du stramme udluftningsskruen (1) og ansugningspumpens stempel (2).
6.Aftør alle olierester. Start motoren, og kontroller for lækager.
Advarsel
Aftør alle olierester. De kan forårsage brand.
Udligning Af Tryk I Det Hydrauliske System
VIGTIGT: Inden der udføres arbejde på det hydrauliske system, må der ikke være tryk i nogen af kredsløbene.
1.Anbring maskinen på et fladt, plant område, sænk udstyret til jorden, og stands motoren.
2. Drej tændingsnøglen til "ON".
3. Sænk funktionsafbryderhåndtaget (sikkerhedsbjælke i udadvendt stilling).
4. Betjen håndtagene fra højre til venstre, og frem og tilbage, 10-12 gange.
5.Drej tændingsnøglen til "OFF" position (slukket).
6. For at frigøre resterende tryk, skal du trykke på knappen oven på hydrauliktankens ånderør.
Hydraulisk System Service Specifikationer
Kontrol af væskestanden i hydrauliktanken........................................................For hver 10 timers drift eller hver dag
Kontroller forsyningsledningerne.................................................................................................For hver 50 timers drift
Aftapning af vand og bundfald fra hydrauliktanken..................................................................For hver 250 timers drift
Kontroller hydraulikvæskens tilstand......................................................................................For hver 1000 timers drift
Udskift tankens udluftningsfilter.............................................................................................. For hver 1000 timers drift
Rensning af sugefilteret..........................................................................................................For hver 2000 timers drift
Udskiftning af returfilter...........................................................................................................For hver 2000 timers drift (efter de første 250 timers drift i tilkøringsperioden)
Udskiftning af forfilteret...........................................................................................................For hver 2000 timers drift (efter de første 250 timers drift i tilkøringsperioden)
Udskift hovedpumpens afløbsslanger.....................................................Hvert andet år eller for hver 4000 timers drift (hvad der kommer først)
Udskift bom-, gravearm- og skovlcylinderslanger...................................Hvert andet år eller for hver 4000 timers drift (hvad der kommer først)
Udskiftning af sugefilteret.......................................................................................................For hver 5000 timers drift
Skift hydraulikvæske...............................................................................................................For hver 5000 timers drift
Tankens kapacitet.................................................................................................................................................90 liter
Total systemkapacitet.........................................................................................................................................165 liter
Olietype.............................................................................................................................Se "Væsker og smøremidler"
VIGTIGT: Hvis der anvendes en biologisk nedbrydelig væske, er det vigtigt at reducere serviceintervallet til det viste antal timer:
Udskiftning af returfilter...........................................................................................................For hver 1000 timers drift (efter de første 50 timers drift i tilkøringsperioden) Skift hydraulikvæske...............................................................................................................For hver 2000 timers drift
BEMÆRK: Hvis maskinen er ny, eller hvis en større del i hydrauliksystemet er blevet renoveret eller udskiftet, skal forfilteret og returfilteret udskiftes efter 50 timers drift. Herefter udskiftes filtrene med de angivne intervaller.
VIGTIGT: For hver 1000 timers drift, er det nødvendigt at få hydraulikvæsken analyseret. Kontakt CASE-forhandleren.
VIGTIGT: Efter udskiftning af hydraulikvæsken, er det nødvendigt at udlufte al luft fra de hydrauliske komponenter. Se "Udluftning af de hydrauliske komponenter".
VIGTIGT: Hvis der er metaldele i de gamle filtre, kontakt CASE-forhandleren.
Advarsel
Inden der udføres servicearbejde på det hydrauliske system, er det vigtigt, at det får lov til at køle af (temperaturen bør ikke overstige 40°C).
Advarsel
Hydraulikvæske eller smørefedt, der trænger ind i huden, kan medføre alvorlige kvæstelser eller død. Hold hænder og krop væk fra enhver lækage, der står under tryk. Brug pap eller papir til at kontrollere om der er lækager. Hvis der skulle trænge væske ind i huden, så kontakt øjeblikkeligt en læge, og få fjernet væsken.
Advarsel
Systemets tryk skal udlignes, før der udføres arbejde på de hydrauliske filtre eller det hydrauliske system. Overholdes disse instruktioner ikke, kan føre til kvæstelser. Se "Udligning af tryk i det hydrauliske system".
Tankens V Skestand
1. Stil maskinen på et fladt, plant område med udstyret i den viste stilling. Stands motoren, og fjern tændingsnøglen.
2. Olien skal stå midt i glasset. Påfyld mere hvis nødvendigt. Se "Påfyldning af tanken".
P Fyldning Af Tanken
1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".
2. Rengør dækpladen og området omkring pladen. Fjern dækpladen, og påfyld hydraulikvæske efter behov.
3.Udskift pakningen på dækpladen, hvis det er nødvendigt, og sæt pladen på igen.
Advarsel
Sørg for, at intet uvedkommende stof (vand, sand osv.) trænger ind i tanken under påfyldningen.

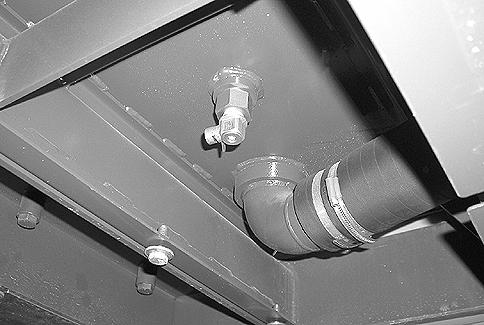

FJERNELSE AF BUNDFALD I TANKEN
1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".
2. Anbring en beholder af passende størrelse under aftapningsproppen.
3.Åbn aftapningsventilen i bunden af beholderen og lad aflejringerne og vandet i bunden af beholderen løbe fra.
4.Efter aftapning lukkes ventilen.
5.Påfyld hydraulikolie hvis nødvendigt. Se "Påfyldning af tanken".

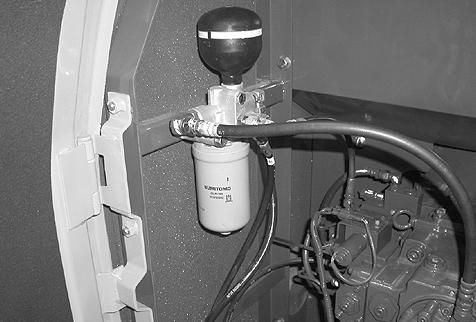

UDSKIFTNING AF FORFILTERET
Udlign alt tryk i det hydrauliske system. Se "Udligning af tryk i det hydrauliske system".

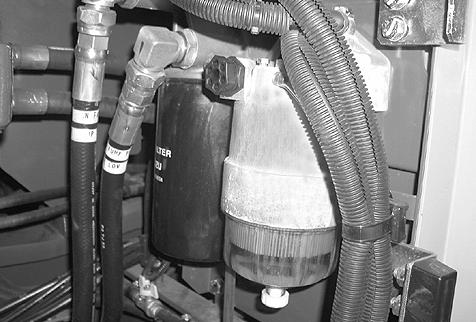

Skru filteret løst med en skruenøgle og fjern det.
Smør hvert nyt filters pakning med et tyndt lag olie.
Montér det nye filter. Drej filteret med hånden, indtil pakningen rører ved filtersædet, og stram det derefter en halv omgang med håndkraft.
RENGØRING OG UDSKIFTNING AF SUGEFILTERET
1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".
2. Rengør toppen af hydrauliktanken og sugefilteret.

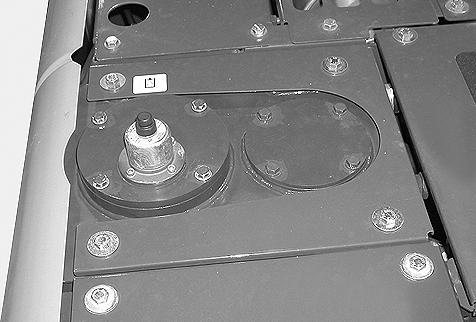

3. Fjern dækpladen (1) og O-ringen (2) samt fjederen (3) på toppen af sugefiltersamlingen.
4.Fjern sugefilteret (4), og rens det med rensevæske. Lad det tørre helt, og kontroller om det er beskadiget. Hvis der er skader på overfladen skal det udskiftes.
5.Monter en ny O-ring (2) og isæt sugefilteret (4), fjederen (3) og samlingen.
6.Monter dækpladen (1).
7.Kontroller hydraulikvæskestanden og påfyld mere, hvis det er nødvendigt. Se "Påfyldning af tanken".
BEMÆRK: Monter et nyt sugefilter for hver 5000 timers drift eller, når hydraulikvæsken udskiftes.
Udskiftning Af Returfilter
1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".

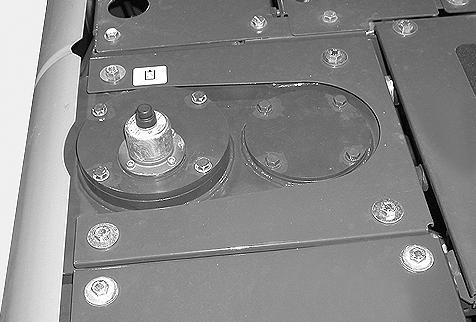

2. Rengør toppen af hydrauliktanken og returfilterets dækplade.
3. Fjern dækpladen (1) og O-ringen (2).
4.Udtag fjederen (3), ventilen (4) og returfilteret (5).
5.Anbring et nyt filter (5). Rengør fjederen (3) og ventilen (4) og saml dem.
6.Kontroller O-ringen (2) og udskift den, hvis den er slidt eller beskadiget.
7.Monter dækpladen (1).
8.Kontroller hydraulikvæskestanden og påfyld mere, hvis det er nødvendigt. Se "Påfyldning af tanken".
Genanbringelse Af Tankens Udluftningsfilter
1. Tryk på knappen (1) for at udligne alt tryk i hydrauliktanken.
2.Fjern møtrikken (2) og afdækningen (3) fra åndefilteret.
3.Fjern og kasser det brugte filter (4).
4.Monter et nyt filterelement (4) og kontroller, at pakningen (5) vender opad.
5.Monter dækslet (3) og møtrikken (2).
Udskiftning Af Hydraulisk V Ske
1.Udlign alt tryk i hydrauliktanken. Se "Udligning af tryk i det hydrauliske system".
2. Fjern tankens dækplade.
3.Ved hjælp af en pumpe fjernes væsken fra hydrauliktanken. Hav en beholder af passende størrelse klar.
4. Anbring en beholder af passende størrelse under væskebeholderens bundprop, fjern denne og lad væsken løbe ud.
5.Udskift sugefilteret og returfilteret. Se "Rengøring og udskiftning af sugefilteret" og "Udskiftning af returfilteret".
6.Luk beholderens aftapningsventil.
7.Fyld beholderen med ny hydraulisk væske. Se "Påfyldning af tanken".
8.Genanbring (hvis anført) dækpladens pakning og anbring dækpladen på tanken.
VIGTIGT: Inden motoren startes, er det meget vigtigt, at man udlufter alle de hydrauliske komponenter. Se "Udluftning af de hydrauliske komponenter".
9.Start motoren og kør den uden belastning i ca. 5 minutter.
10.Bevæg hvert håndtag flere gange for at fjerne al luft i systemet.
11.Krøj overvognen jævnt fra venstre til højre to hele gange eller mere.
12.Anbring maskinen på plads og stop motoren.
13.Kontroller væskestanden i hydrauliktanken, påfyld olie hvis nødvendigt, og kontroller at der ikke er luftbobler i tanken.
Udluftning Af De Hydrauliske Komponenter
VIGTIGT: Efter udluftning af komponenterne, standses motoren i fem minutter, og det kontrolleres at der ikke er bobler på overfladen af hydraulikvæsken i tanken.
Hydraulisk pumpe

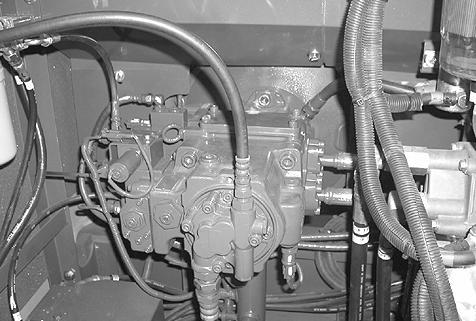

Rengør med et rensemiddel omkring udluftningsproppen. Løsn udluftningsproppen. Fjern proppen, hvis væsken ikke løber ud.
Fyld pumpen med ny, ren hydraulikvæske. Montér, og stram, udluftningsskruen.
Start motoren, og kør den med lav hastighed. Løsn udluftningsskruen på pumpen. Stram skruen, når der kommer luftfri væske ud af hullet. Rengør området grundigt.
Udstyrets cylindre
Start og kør motoren i lav tomgang. Træk udstyrets cylindre frem og tilbage fire eller fem gange, uden at de når helt ud. Gentag derefter processen tre til fire gange, disse gang så cylindrene når til endestoppene.

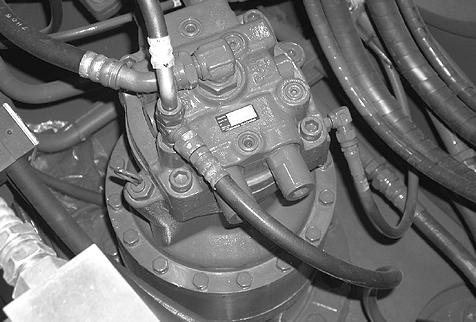

Krøjereduktionsgear
Start og kør motoren med lav tomgangshastighed. Løsn udluftningsskruen og vær sikker på at der løber hydraulikvæske ud. Om nødvendigt stands motoren og fyld olie på gennem smørehullet. Monter skruen uden at stramme den. Start motoren igen, kør den i lav tomgang, og lad den køre, indtil der begynder at løbe olie ud af åbningen. Stram udluftningsskruen helt til. Krøj overvognen mindst to gange helt til højre og to gange helt til venstre.
Efter udluftningen skal du stoppe motoren og efter fem minutter tjekke, at der ikke er luftbobler i hydrauliktanken.
UDSKIFTNING AF HYDRAULIKVÆSKE OG FILTRE, NÅR DER ANVENDES HYDRAULISK HAMMER (ekstraudstyr)
Hydraulisk væske
-Når man bruger en hydraulisk hammer, nedbrydes den hydrauliske væske hurtigere end ved normal gravning. Kontrollér hydraulikvæskens stand oftere. Hydraulikvæskens tilstand bør også kontrolleres, når der skiftes filtre.
-Benyt følgende graf til at bestemme udskiftningsintervallerne for hydraulisk væske og filtre under hensyntagen til, hvor ofte den hydrauliske hammer anvendes.
(1)Kontroller væskestanden
(2)Rengør eller skift
KONTROL AF HYDRAULIKSYSTEMETS RØR
Sørg for at der ikke er lækager fra de hydrauliske slanger, rør, propper, forbindelser og beslag, og kontroller at alle møtrikker og skruer er fastspændt korrekt. I tilfælde af problemer, skal den/de aktuelle komponent(er) repareres, udskiftes eller strammes.
Luftfilter Eftersyn
Sørg for at foretage jævnlig kontrol af luftfilter, indsugningsmanifold, pakninger og slanger. Samtidig kontrolleres om indsugningsmanifoldens skruer og slangernes spændebånd er strammet korrekt. Slangerne bør udskiftes, inden de er slidte.
SERVICE SPECIFIKATIONER
Efterse og rengør det primære element...................................................................................For hver 250 timers drift eller når "LUFT FILTER" ses på meddelelsesskærmen Udskift det primære element..................................................................................................For hver 1000 timers drift eller efter, at det er rengjort seks gange Udskift det sekundære element.............................................................................................For hver 1000 timers drift
VIGTIGT: Det primære element kan rengøres. Det sekundære element kan ikke rengøres, men må udskiftes.
VIGTIGT: Husk serviceintervallerne, der nævnes ovenfor. Rene filtre forlænger motorens levetid.

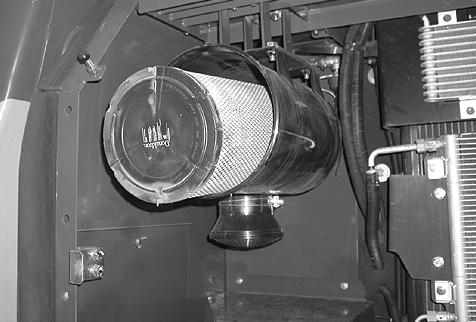

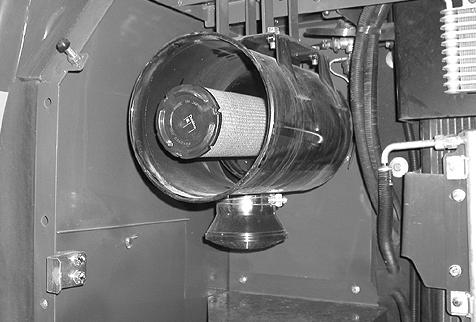

Afmontering Af Elementerne
3. Fjern det sekundære element, hvis det trænger til udskiftning.
VIGTIGT: Det sekundære element skal udskiftes, ikke rengøres.
Reng Ring Af Det Prim Re Element
VIGTIGT: Beskyt altid ansigtet, inden der arbejdes med trykluft.

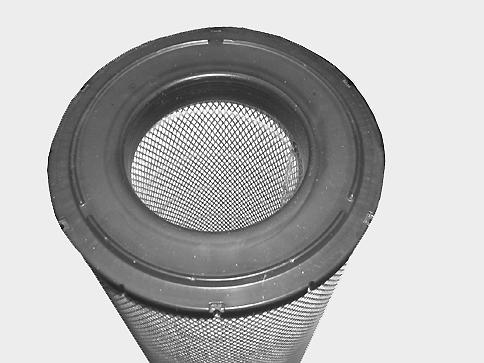

Hvis det primære element er tørt: Blæs trykluft fra indersiden og udad, under meget lavt tryk. Luftdysen skal holdes mindst 3 cm fra indersiden af elementet. Rengøringen er færdig, når der ikke kommer mere støv ud af elementet.
VIGTIGT: Lufttrykket må ikke overstige 7 bar.
BEMÆRK: Brug ikke trykluft, hvis der er olie eller sod på elementet.
Hvis indsatsen er fedtet:
Rengør det i vand iblandet en passende sæbeopløsning (kontakt CASE-forhandleren). Instruktioner for brug af sæbeopløsningen er trykt på emballagen.
VIGTIGT: Før montering skal elementet være helt tørt. Det anbefales at have et ekstra, rent element klar til montering på luftfilteret, mens det rensede element tørrer.
Kontrol Af Elementet
Kontroller elementet for skader ved at placere en lampe i elementet.
VIGTIGT: Udskift elementet, hvis der trænger lys ud gennem et hul, uanset hvor lille hullet er.
Montering Af Elementerne

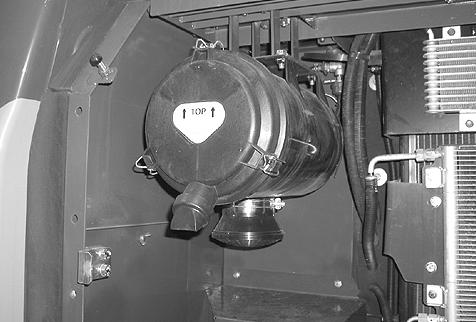

3. Monter afdækningen (med ordet "TOP" øverst), og luk holderne.
4.Kontrollér at støvudskilleren (1) under filteret fungerer korrekt.
VIGTIGT: Hvis udstødningsrøgen er unormal efter rengøringen, skal luftfilterets primære element udskiftes.
KRØJEREDUKTIONSGEAR
SERVICE SPECIFIKATIONER
Kontrol af oliestand...................................................................................................................For hver 250 timers drift
Olieskift....................................................................................................................................For hver 1000 timers drift (efter de første 250 timers drift i tilkøringsperioden)
Smøring...................................................................................................................................For hver 2000 timers drift
Oliekapacitet...........................................................................................................................................................5 liter
Olietype.............................................................................................................................Se "Væsker og smøremidler"
Advarsel
Inden drift skal alle komponenter være afkølede.
1.Parkér maskinen på et fladt, vandret område. Stands motoren, og fjern tændingsnøglen.
STAND
1. Tag oliepinden (2) op. Olien skal stå ved det afmærkede område. Om nødvendigt fyldes mere olie på gennem påfyldningshullet (1).
2.Sæt oliepinden tilbage.
Aftapning Og Genopfyldning
1.Parkér maskinen på et fladt, vandret område. Stands motoren, og fjern tændingsnøglen.
2. Tag oliepinden (2) op og fjern påfyldningsproppen (1).

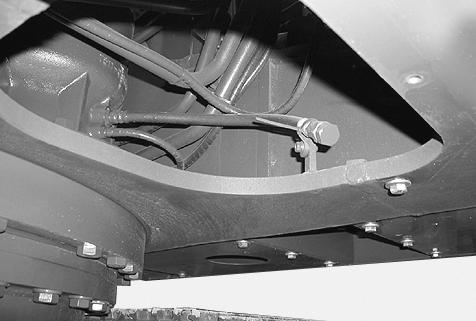

3. Anbring en beholder af passende størrelse under overstrukturens ramme, fjern olieaftapningsskruen (3) og lad olien løbe ud.
BEMÆRK: Olien er relativt længe om at flyde ud.
VIGTIGT: Kontroller den aftappede olies tilstand. Hvis den indeholder metalsplinter eller fremmedlegemer, kontakt CASE-forhandleren.
4.Monter bundproppen (3).
5.Fyld olie på gennem påfyldningshullet (1), indtil oliestanden er korrekt.
6.Sæt oliepinden (2) tilbage og anbring påfyldningsproppen (1).
7.Vent ti minutter og kontroller så igen oliestanden med oliepinden (2). Om nødvendigt fyldes mere olie på gennem påfyldningshullet (1).
BEMÆRK: Når krøjereduktionsgearet skal smøres, se "Smøring af krøjereduktionsgearet".

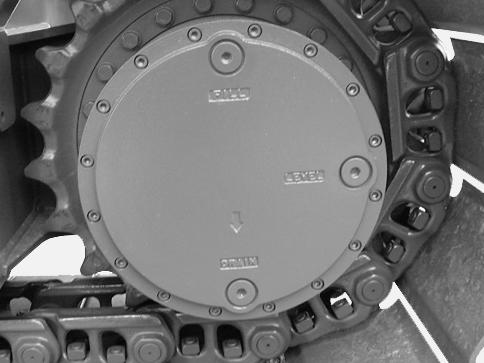

K Rereduktionsgear
SERVICE SPECIFIKATIONER
Kontrol af oliestand...................................................................................................................For hver 250 timers drift
Olieskift....................................................................................................................................For hver 2000 timers drift (efter de første 250 timers drift i tilkøringsperioden)
Oliekapacitet (pr. reduktionsgear)
(CX160B).............................................................................................................................................................5,8 liter
(CX180B)................................................................................................................................................................5 liter
Olietype.............................................................................................................................Se "Væsker og smøremidler"
Stand
1.Parkér maskinen på et fladt, vandret område.
2. Manøvrer maskinen så proppen (1) er i den lavest mulige position.
3.Stands motoren, og fjern tændingsnøglen.
4.Løsn langsomt proppen (3) for at frigøre eventuelt resterende tryk.
5.Fjern proppen (2), og kontrollér oliestanden. Oliestanden skal nå op til åbningens (2) nederste kant. Fjern om nødvendigt proppen (3) og fyld op gennem denne åbning (2), indtil olien når åbningens nedre kant.
6.Udskift om nødvendigt proppernes pakninger (2) og (3). Anbring derefter propperne.
7.Gentag trin 2 til 6 for det andet kørereduktionsgear.
8.Kør langsomt med maskinen, og kontroller at der ikke er lækager.
Aftapning Og Genopfyldning
1.Parkér maskinen på et fladt, vandret område.
2. Manøvrer maskinen så proppen (1) er i den lavest mulige position.
3.Stop motoren og fjern tændingsnøglen.
4.Anbring en beholder af passende størrelse under kørselsreduktionsgearet.
5.Løsn langsomt proppen (3) for at frigøre eventuelt resterende tryk. Fjern herefter de tre propper.
6.Lad olien flyde ud.
VIGTIGT: Kontroller den aftappede olies tilstand. Hvis den indeholder metalsplinter eller fremmedlegemer, kontakt CASE-forhandleren.
7.Udskift om nødvendigt proppernes pakninger.
8.Monter proppen (1) og fyld olie på gennem åbningen (3), indtil olien når åbningens nedre kant (2). Anbring derefter propperne (2) og (3).
9.Gentag trin 2 til 8 for det andet kørereduktionsgear.
10.Kør langsomt med maskinen, og kontroller at der ikke er lækager.
