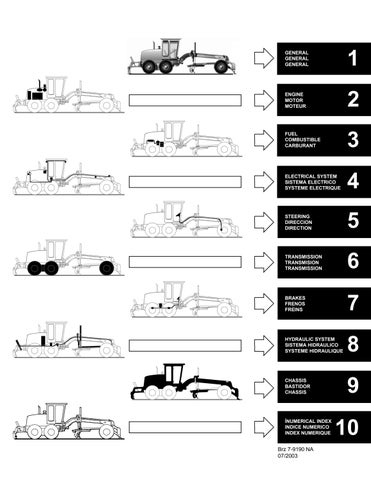

GENERAL GENERAL GENERAL

1

ENGINE MOTOR MOTEUR

2

FUEL COMBUSTIBLE CARBURANT

3

ELECTRICAL SYSTEM SISTEMA ELECTRICO SYSTEME ELECTRIQUE

4

STEERING DIRECCION DIRECTION

5

TRANSMISSION TRANSMISION TRANSMISSION

6

BRAKES FRENOS FREINS

7

HYDRAULIC SYSTEM SISTEMA HIDRAULICO SYSTEME HIDRAULIQUE

8

CHASSIS BASTIDOR CHASSIS

9

ÍNUMERICAL INDEX INDICE NUMERICO INDEX NUMERIQUE

Brz 7-9190 NA 07/2003

10

Issued November, 2003 • 7-9170 • BUR Copyright © 2003 Case, LLC. All Rights Reserved.

885 GRADER Parts Catalog nº Brz 7-9190 NA (Starting with serial number HBZ024101->)

GENERAL GENERAL GENERAL

885 MOTONIVELADORA Catálogo de Repuestos nº Brz 7-9190 NA (A partir de la serie HBZ024101->)

885 NIVELEUSE Catalogue de Pièces nº Brz 7-9190 NA (A partir du nr. de série HBZ024101->)

Issued 07/2003

Emision 07/2003

Emission 07/2003

1

II Please record your Serial Numbers on the lines provided below.

Favor de anotar los Números de Serie en las lineas provistas abaixo.

Inscrivez les numéros de série sur lignes ci-dessous

2 5

4

1

3

III LOCATION OF SERIAL NUMBERS LOCALIZACIÓN DE NÚMEROS DE SERIE LOCALIZATION DU NUMERO DE SERIE

REF

ENGLISH

1 2 3 4 5

Rear Axle serial number - Rear of Axle Transmission serial number - Rear of Transmission Cab or certification number - Left-side side of seat platform Brazilian Product identification number - Front frame near right-side side of articulation joint Engine serial number - Right-side of Engine

REF

ESPAÑOL

1 2 3 4 5

Nº de serie del Eje Trasero - Trasera del Eje Nº de serie de la Transmisión - Trasera de la Transmisión Nº de certificación de la cabina - Lado isquierdo de la plataforma del asiento Nº Brasil de identificación del producto - Bastidor delantero, al lado derecho de la junta articulada Nº de serie del Motor - Lado derecho del Motor

REF

FRANÇAIS

1 2 3 4 5

Nº de serie Essieu Arriere - Arriere du essieu Nº de serie Transmission - Arriere de la transmission Nº de certificacion Cabine - Plataform du siège gauche Nº identificacion Bresil - Chassis avant, articulation droit Nº de serie du Moteur - Droit du moteur

___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________ ___________________________________________________________________________________

HOW TO USE THIS PARTS CATALOG HOW THE PARTS ARE INDEXED This Parts Catalog is arranged for easy identification of the parts. The Alphabetical Index found at the front of the catalog shows the page number for the major component group and assemblies. The Numerical Index found at the back of the catalog list part numbers and the page on which they are found.

HOW TO ORDER A PART All orders for parts must show clearly the following information: • • • • •

Correct part number, from list heading“PART NUMBER”.

Description and quantity required.

Engine model and number.

Machine serial number.

Method of shipment and shipping address.

PARTS ILLUSTRATIONS All parts in the major component groups and assemblies are illustrated together with a reference number. The parts are shown in their relationship to each other in the illustration. The circled numbers correspond to the numbers found under the heading “REFERENCE”.

CHANGES TO THE CATALOG When engineering changes are made to the machine, new pages for this catalog will be issued. These new pages must be inserted into your catalog as soon as they are received. Keep your catalog up to date to avoid wrong orders.

PARTS DESCRIPTION AND QUANTITY The names of all parts are listed under the heading “DESCRIPTION”. The quantity used is listed under the heading “QUANTITY”.

In the example shown below, the description of some of the parts is indented or moved in from the left margin. The indented item is part of the complete assembly under which it is indented. The example below shows that 6 (six) track rollers are used on the machine. Each track roller contains two nuts, washers, two seals, two “O” rings and two seal assemblies (indented items 1 thru 5). The seal assemblies are further divided to show individual parts (items 6, 7 and 8).

NOTE:

ITEM

1 2 3 4 5 6 7 8

“NSS” in the “PART Nº” column signifies “NOT SERVICED SEPARATELY”.

“UQN” in the “QUANTITY” column means “USE AS REQUIRED”.

PART Nº

QTY.

D 1284215 M 5112486 Z 5184232 G 1655166 A 1922411 L 2254122 NSS Q 1258125 NSS NSS

6 2 2 2 2 2 1 2 1

DESCRIPTION ROLLER-Assy.

NUT WASHER SEAL "O" RING SEAL BODY KIT SEAL RETAINER

“RIGHT HAND” AND “LEFT HAND” SIDES

-

→ UP TO SERIAL Nº → STARTING WITH SERIAL Nº

See definition in Operators Manual.

COMO USAR ESTE CATÁLOGO DE REPUESTOS ÍNDICE DE LAS PIEZAS Este catálogo de repuestos se ha compuesto de tal manera a facilitar la identificación de las piezas. El Índice Alfabético que se encuentra al início del catálogo indica el número de página donde están localizados los principales grupos y conjuntos. El Índice Numérico que se encuentra al fin del catálogo indica los números de las piezas, el número de secuencia e la página en la cual las mismas están descritas.

COMO PEDIR UNA PIEZA Todos los pedidos de piezas debrán conter los datos seguientes: • • • • •

El número correcto de la pieza, como indicado en la columna“PIEZA Nº” del catálogo.

Descripción de la pieza y la cantidad necessaria.

Modelo y número del motor.

Número de serie de la máquina.

El método de expedición y la dirección del destino final.

COMO LAS PIEZAS ESTÁN ILUSTRADAS Todas las piezas en los grupos y conjuntos principales están ilustradas juntas con un número de referencia, el cual está indicado en la columna “REFERENCIA”. Las piezas se muestran en su relación as las otras de la misma ilustración. Los números indicados en la ilustración, envueltos por un círculo, corresponden a los números que se encuentram bajo la columna “REFERENCIA”.

MODIFICACIONES HECHAS EN EL CATÁLOGO Cuando se han hecho modificaciones técnicas a la máquina, nuevas páginas se suministrarán para el catálogo. Estas nuevas páginas se debrán inserir el el catálogo tan luego se las reciben. Mantenga su catálogo siempre al dia, a fin de eliminar la posibilidad de pedidos incorrectos de piezas.

DESCRIPCIÓN Y CANTIDAD DE LAS PIEZAS Los nombres de todas las piezas se encuentram bajo la columna “DESCRIPCIÓN”. La cantidad necessaria de cada pieza está indicada bajo la columna “CANTIDAD”. En el ejemplo que sigue más abajo, la descripción de algunas de las piezas está puesta más adentro del margen izquerdo de la columna. La pieza así indicada hace parte del conjunto reseñado imediatamente arriba de la misma. En el mismo ejemplo, está indicado que son usados 6 (seis) rodillos en la máquina. Cada rodillo contiene dos tuercas, arandelas, dos sellos, dos anillos de retención y dos sellos completos (items 1 hasta 5). Los sellos completos se dividen más aun para indicar las piezas individuales de los mismos (items 6, 7 y 8).

NOTA:

REF.

1 2 3 4 5 6 7

“NSS” en la coluna “PIEZA Nº” significa “PIEZA NON SUMINISTRADA SEPARADAMENTE”.

“UQN” en la coluna “CANTIDAD” significa “USADA CONFORME NECESSARIO”.

PIEZA Nº D 1284215 M 5112486 Z 5184232 G 1655166 A 1922411 L 2254122 NSS Q 1258125 NSS

CANT. 6 2 2 2 2 2 1 2

DESCRIPCIÓN RODILLO-Conj.

TUERCA ARANDELA SELLO ANILLO "O" SELLO CUERPO JUEGO SELLO

LADOS “DERECHO” E “IZQUIERDO”

-

→ HASTA EL Nº DE SERIE → A PARTIR DE EL Nº DE SERIE

Vea definición en el Manual de Operador.

MODE D'EMPLOI DU CATALOGUE DE PIÈCES DETACHES INDEXAGE Le catalogue est disposé de façon a faciliter l'identification des pièces. L'Index Alphabétique, au début du catalog, donne le numéro de page des ensembles et groupes complets. L'Index Numérique, à la fin du catalogue, signale les numéros des pièces et la page où celles-ci se trouvent.

POUR COMMANDES UNE PIÈCE Les commandes de pièces doivent préciser ce qui suit: • • • • •

Le numéro correct de la pièce, indiqué à la colonne P " IÈCE Nº" du catalogue.

Description de la pièce e quantité requise.

Modéle et numéro du moteur.

Numéro de série de la machine.

Forme d'expédition et adresse du destinataire.

ILLUSTRATIONS Tout les pièces sont illustrées et portent un numéro d'indice. La relation de chaque pièce aux autres pièces dans l'illustration est signalées. Les numéros entourés d'un cercle correspondent aux numéros en dessous de l'entête "RÉFÉRENCE" à la page suivante.

MODIFICATIONS AU CATALOGUE Dans les cas de modifications survenues à une machine, seront expédidées des pages révisées du présent catalogue. Cellesci doivent être insérées dans votre catalogue dès leur réception. Un catalogue non a jour pourra entrainer la commande de pièces incorrectes.

DESCRIPTION E QUANTITÉ DE PIÈCES Le nomenclature complète se trouve au dessous de l'entête DESCRIPTION. La quantité utilisée est indiquée sous l'entête QUANTITÉ. Dan l'exemple donné ci-aprés, las descriptiones de certaines pièces est renforcée par rapport à la marge gauche.

Une pièce ansi refoncée fait partie du groupe dont elle retrait. L'exemple montre que l'on utilise 6 (six) galets de chanille complets sur la machine. Chaque galet de chenille comporte deux écrous, deux rondelles, deux joints, deux joints toriques, et deux joints de garnitures complets (items renfoncés 1 a 5). Les joints de garniture complets sont subdivisé afin de signaler les pièces séparés (items 6, 7 et 8).

NOTE:

REF.

1 2 3 4 5 6 7 8

NSS dans la colonne PIÈCE Nº signifie "PIÈCE NON FOURNIE SEPAREMENT".

SB dans la colonne DESCRIPTION (entre parenthèse) signifie "UTILISÉES SUIVANT RESOINS".

PIÈCE Nº

QTE.

D 1284215 M 5112486 Z 5184232 G 1655166 A 1922411 L 2254122 NSS Q 1258125 NSS NSS

6 2 2 2 2 2 1 2 1

DESCRIPTION GALET-Ens. ÉCROU RONDELLE (SB) → JUSQ'AU Nº DE SÉRIE JOINT JOINT TORIQUE → A PARTIR DU Nº DE SÉRIE JOINT CORPS TROUSSE JOINT SEGMENT D'ARRÊT

CÔTÉS "DROIT" ET "GAUCHE"

-

Voir définition dans le Manuel de L'Operateur.

NOTES

Description Descripción Description

ENGINE - MOUNTING MOTOR - MONTAJE MOTEUR - MONTAGE

RADIATOR - MOUNTING RADIADOR - SOPORTE RADIATEUR - MONTAGE

FAN - MOUNTING VENTILADOR - MONTAJE VENTILATEUR - ENSEMBLE

COOLING SYSTEM - ENGINE SISTEMA DE ENFRIAMNIENTO - MOTOR SYSTÈME REFROIDISSEMENT DU MOTEUR

COOLING SYSTEM - EXPANSION TANK SISTEMA DE ENFRIAMNIENTO - DEPOSITO EXPANSIÓN SYSTÈME REFROIDISSEMENT - RESERVOIR

COOLING SYSTEM - AFTERCOOLER SISTEMA DE ENFRIAMNIENTO - AFTERCOOLER SYSTÈME REFROIDISSEMENT - AFTERCOOLER

AIR CLEANER - MOUNTING FILTRO DE AIRE - MONTAJE FILTRE D'AIR - MONTAGE

AIR CLEANER - ASSEMBLY FILTRO DE AIRE - CONJUNTO FILTRE D'AIR - ENSEMBLE

AIR PRE-CLEANER - ASSEMBLY PRE-FILTRO DE AIRE - CONJUNTO PRÉ-FILTRE D'AIR - ENSEMBLE

MUFFLER AND EXHAUST SYSTEM SILENCIADOR - SISTEMA DE ESCAPE SYSTÈME D'ÉCHAPPEMENT ET SILENCIEUX

INDEX INDICE INDEX pg

2-2 2-4 2-6 2-8 2-10 2-12 2-14 2-16 2-18 2-20

2-1

885

ed. 07/2003

Brz 7-9190 NA

ENGINE - MOUNTING MOTOR - MONTAJE MOTEUR - MONTAGE ITEM REF. 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 23 23 24 24 25 25

885

PART Nº PIEZA Nº PIECE Nº 73163981 73163981 12646921 12646921 11112631 11112631 75257767 75257767 75249324 75249324 70927275 70927275 11118537 11118537 73163867 73163867 73163534 73163534 15994031 15994031 73163953 73163953 73163954 73163954 12164427 12164427 75257766 75257766 15846437 15846437 14496931 14496931 73163980 73163980 11106431 11106431 73163866 73163866 12644321 12644321 11701721 11701721 11390531 11390531 12164121 12164121 75249325 75249325 75257752 75252082

QTY. CANT. QTE. 1 1 7 7 7 7 1 1 1 1 24 24 12 12 2 2 2 2 2 2 2 2 2 2 2 2 1 1 2 2 2 2 1 1 4 4 2 2 4 4 4 4 4 4 6 6 1 1 1 1

DESCRIPTION (English) BRACKET engine LH BRACKET engine LH WASHER WASHER NUT NUT BRACKET LH BRACKET LH BRACKET RH BRACKET RH WASHER WASHER BOLT BOLT MOUNT transmission MOUNT transmission WASHER WASHER BOLT BOLT PLATE PLATE WASHER WASHER NUT NUT BRACKET RH BRACKET RH BOLT BOLT WASHER WASHER BRACKET engine RH BRACKET engine RH BOLT BOLT MOUNT engine MOUNT engine WASHER WASHER NUT NUT BOLT BOLT NUT NUT BRACKET LH BRACKET LH ENGINE Assy. (Note) ENGINE Assy.

DESCRIPCION (Español) SOPORTE Izq. SOPORTE Izq. ARANDELA ARANDELA TUERCA TUERCA SOPORTE Izq. SOPORTE Izq. SOPORTE Der. SOPORTE Der. ARANDELA ARANDELA TORNILLO TORNILLO COJÍN transmision COJÍN transmision ARANDELA ARANDELA TORNILLO TORNILLO PLACA PLACA ARANDELA ARANDELA TUERCA TUERCA SOPORTE Der. SOPORTE Der. TORNILLO TORNILLO ARANDELA ARANDELA SOPORTE Der. SOPORTE Der. TORNILLO TORNILLO COJÍN COJÍN ARANDELA ARANDELA TUERCA TUERCA TORNILLO TORNILLO TUERCA TUERCA SOPORTE Izq. SOPORTE Izq. MOTOR Conj. (Nota) MOTOR Conj.

ed. 07/2003

2-2 DESCRIPTION (Français) SUPPORT gauche SUPPORT gauche RONDELLE RONDELLE ÉCROU ÉCROU SUPPORT gauche SUPPORT gauche SUPPORT droit SUPPORT droit RONDELLE RONDELLE VIS VIS COUSSIN transmission COUSSIN transmission RONDELLE RONDELLE VIS VIS PLAQUE PLAQUE RONDELLE RONDELLE ÉCROU ÉCROU SUPPORT droit SUPPORT droit VIS VIS RONDELLE RONDELLE SUPPORT droit SUPPORT droit VIS VIS COUSSIN COUSSIN RONDELLE RONDELLE ÉCROU ÉCROU VIS VIS ÉCROU ÉCROU SUPPORT gauche SUPPORT gauche MOTEUR Ens. (Note) MOTEUR Ens.

Brz 7-9190 NA

2-3

885

ed. 07/2003

Brz 7-9190 NA

RADIATOR - MOUNTING RADIADOR - SOPORTE RADIATEUR - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 28 29 30

885

PART Nº PIEZA Nº PIECE Nº 16043431 12646721 741569 75223893 11702921 73164367 73164430 75325224 73164428 73164343 73164427 75325236 75254313 76022229 10517271 15981231 75324589 73164432 75260375 73164364 73164431 73164425 75324619 75325390 75325238 75324255 75325216 12646821 11106231

QTY. CANT. QTE. 25 27 2 4 4 1 3 1 2 1 1 2 2 2 2 2 1 1 1 1 3 2 1 1 1 1 2 6 6

DESCRIPTION (English) BOLT WASHER MOUNT WASHER NUT TIE-ROD PLATE DEFLECTOR PROTECTOR RADIATOR Assy.

PROTECTOR PLATE WASHER MOUNT WASHER lock BOLT PROTECTOR PROTECTOR PROTECTOR PLATE PLATE PROTECTOR PLATE PROTECTOR GRILLE HANDLE HANDLE WASHER BOLT

DESCRIPCION (Español) TORNILLO ARANDELA COJÍN ARANDELA TUERCA TIRANTE PLACA DEFLECTOR PROTECTOR RADIADOR Conj.

PROTECTOR PLACA ARANDELA COJÍN ARANDELA presión TORNILLO PROTECTOR PROTECTOR PROTECTOR PLACA PLACA PROTECTOR PLACA PROTECTOR REJILLA ASIDERO ASIDERO ARANDELA TORNILLO

ed. 07/2003

2-4 DESCRIPTION (Français) VIS RONDELLE COUSSIN RONDELLE ÉCROU TIGE PLAQUE DEFLECTEUR PROTECTEUR RADIATEUR Ens. PROTECTEUR PLAQUE RONDELLE COUSSIN RONDELLE VIS PROTECTEUR PROTECTEUR PROTECTEUR PLAQUE PLAQUE PROTECTEUR PLAQUE PROTECTEUR GRILLE BRETELLE BRETELLE RONDELLE VIS

Brz 7-9190 NA

2-5

885

ed. 07/2003

Brz 7-9190 NA

FAN - MOUNTING VENTILADOR - MONTAJE VENTILATEUR - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

885

PART Nº PIEZA Nº PIECE Nº 73162878 73164370 70930370 70916965 70927400 75261041 70918309 11106131 12646821 10517073 11106631 70904208 70911043 REF.

QTY. CANT. QTE. 1 1 6 6 6 1 2 4 4 2 2 1 1 1

DESCRIPTION (English) FLANGE FAN WASHER WASHER lock BOLT BRACKET NUT BOLT WASHER WASHER lock BOLT WASHER lock NUT MOTOR hydraulic (pg.8-136)

DESCRIPCION (Español) FLANGE VENTILADOR ARANDELA ARANDELA presión TORNILLO SOPORTE TUERCA TORNILLO ARANDELA ARANDELA presión TORNILLO ARANDELA presión TUERCA MOTOR hidraulico (pg.8-136)

ed. 07/2003

2-6 DESCRIPTION (Français) BRIDE VENTILATEUR RONDELLE RONDELLE VIS SUPPORT ÉCROU VIS RONDELLE RONDELLE VIS RONDELLE ÉCROU MOTEUR hidraulique

Brz 7-9190 NA

2-7

885

ed. 07/2003

Brz 7-9190 NA

COOLING SYSTEM - ENGINE SISTEMA DE ENFRIAMNIENTO - MOTOR SYSTÈME REFROIDISSEMENT DU MOTEUR ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº REF. 70921914 75324846 12646721 16043631 70928439 75320219 75324849 73031151

QTY. CANT. QTE. 1 6 1 1 1 1 2 1 1

DESCRIPTION (English) RADIATOR Assy. (pg.2-4) CLAMP TUBE WASHER BOLT CLAMP HOSE TUBE HOSE

DESCRIPCION (Español) RADIADOR Conj. (pg.2-4) ABRAZADERA TUBO ARANDELA TORNILLO ABRAZADERA MANGUERA TUBO MANGUERA

ed. 07/2003

2-8 DESCRIPTION (Français) RADIATEUR Ens. (pg.2-4) COLLIER TUBE RONDELLE VIS COLLIER TUYAU TUBE TUYAU

Brz 7-9190 NA

2-9

885

ed. 07/2003

Brz 7-9190 NA

COOLING SYSTEM - EXPANSION TANK SISTEMA DE ENFRIAMNIENTO - DEPOSITO EXPANSIÓN SYSTÈME REFROIDISSEMENT - RESERVOIR ITEM REF. 1 2 3 5 6 7 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº 75324859 75245139 4967197 75325181 12179490 75260373 75254563 11106231 12646821 75324489 75324361 70921912

QTY. CANT. QTE. 1 1 1 1 4 1 1 8 8 2 1 2

DESCRIPTION (English) RESERVOIR COVER GAUGE level CONNECTOR CLAMP HOSE HOSE BOLT WASHER BRACKET HOSE CLAMP

DESCRIPCION (Español) DEPÓSITO TAPA INDICADOR CONECTADOR ABRAZADERA MANGUERA MANGUERA TORNILLO ARANDELA SOPORTE MANGUERA ABRAZADERA

ed. 07/2003

2-10 DESCRIPTION (Français) RESERVOIR COUVERCLE INDICATEUR CONNECTEUR COLLIER TUYAU TUYAU VIS RONDELLE SUPPORT TUYAU COLLIER

Brz 7-9190 NA

2-11

885

ed. 07/2003

Brz 7-9190 NA

COOLING SYSTEM - AFTERCOOLER SISTEMA DE ENFRIAMNIENTO - AFTERCOOLER SYSTÈME REFROIDISSEMENT - AFTERCOOLER ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº 73164347 75322711 L115549 L116820 75324737 75260116 75324758 16043931 12646721 75324768 75324809 75324869 16044831

QTY. CANT. QTE. 1 1 3 5 1 2 1 4 5 1 1 1 1

DESCRIPTION (English) AFTERCOOLER HOSE CLAMP CLAMP TUBE HOSE TUBE BOLT WASHER TUBE HOSE CLAMP BOLT

DESCRIPCION (Español) AFTERCOOLER MANGUERA ABRAZADERA ABRAZADERA TUBO MANGUERA TUBO TORNILLO ARANDELA TUBO MANGUERA ABRAZADERA TORNILLO

ed. 07/2003

2-12 DESCRIPTION (Français) AFTERCOOLER TUYAU COLLIER COLLIER TUBE TUYAU TUBE VIS RONDELLE TUBE TUYAU COLLIER VIS

Brz 7-9190 NA

2-13

885

ed. 07/2003

Brz 7-9190 NA

AIR CLEANER - MOUNTING FILTRO DE AIRE - MONTAJE FILTRE D'AIR - MONTAGE ITEM REF. 1 2 3 4 5 6 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº REF. 75261233 REF. 71100461 16044331 16100821 11106431 10516873 L129159 75323909 70929419 12646821

QTY. CANT. QTE. 1 1 1 2 1 1 4 4 1 1 1 4

DESCRIPTION (English) PRE-FILTER Assy. (pg.2-18) TUBE FILTER air Assy. (pg.2-16) BRACKET Assy.

BOLT NUT BOLT WASHER lock CLAMP HOSE CLAMP WASHER

DESCRIPCION (Español) PRÉ-FILTRO Conj. (pg.2-18) TUBO FILTRO de aire Conj. (pg.2-16) SOPORTE Conj.

TORNILLO TUERCA TORNILLO ARANDELA presión ABRAZADERA MANGUERA ABRAZADERA ARANDELA

ed. 07/2003

2-14 DESCRIPTION (Français) PRE-FILTRE Ens. TUBE FILTRE d'air Ens. (pg.2-16) SUPPORT VIS ÉCROU VIS RONDELLE COLLIER TUYAU COLLIER RONDELLE

Brz 7-9190 NA

2-15

885

ed. 07/2003

Brz 7-9190 NA

AIR CLEANER - ASSEMBLY FILTRO DE AIRE - CONJUNTO FILTRE D'AIR - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 71100645 149155A1 75288388 71100460 75288391 75288390 75288389 75288393 75288392 75288394 149554A1

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) FILTER air Assy.

ELEMENT secondary NUT HOUSING CLAMP NUT BOLT COVER O-RING NUT ELEMENT primary

DESCRIPCION (Español) FILTRO de aire Conj.

ELEMENTO TUERCA CARCASA ABRAZADERA TUERCA TORNILLO TAPA ANILLO-O TUERCA ELEMENTO

ed. 07/2003

2-16 DESCRIPTION (Français) FILTRE d'air Ens. ELEMENT ÉCROU CARCASSE COLLIER ÉCROU VIS COUVERCLE JOINT TORIQUE ÉCROU ELEMENT

Brz 7-9190 NA

2-17

885

ed. 07/2003

Brz 7-9190 NA

AIR PRE-CLEANER - ASSEMBLY PRE-FILTRO DE AIRE - CONJUNTO PRÉ-FILTRE D'AIR - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 12 13

885

PART Nº PIEZA Nº PIECE Nº 75261234 75288395 75288396 75288397 75288398 75288399 75288400 75288401 75288402 75288403 75261235 75288406 75288407

QTY. CANT. QTE. 1 1 1 1 1 1 4 4 4 4 1 1 1

DESCRIPTION (English) PRE-FILTER Assy.

SHAFT COVER PROTECTOR HOUSING ROTOR NUT WASHER SPACER BOLT BRACKET Assy.

NUT BOLT

DESCRIPCION (Español) PRÉ-FILTRO Conj.

EJE TAPA PROTECTOR CARCASA ROTOR TUERCA ARANDELA DISTANCIADOR TORNILLO SOPORTE Conj.

TUERCA TORNILLO

ed. 07/2003

2-18 DESCRIPTION (Français) PRE-FILTRE Ens. ARBRE COUVERCLE PROTECTEUR CARCASSE ROTOR ÉCROU RONDELLE ENTRETOISE VIS SUPPORT Ens. ÉCROU VIS

Brz 7-9190 NA

2-19

885

ed. 07/2003

Brz 7-9190 NA

MUFFLER AND EXHAUST SYSTEM SILENCIADOR - SISTEMA DE ESCAPE SYSTÈME D'ÉCHAPPEMENT ET SILENCIEUX ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº 75325177 12646821 11106431 75323452 11106631 10516871 73164453 A162896 75208324 75325280 75325276 14496621 11106031

QTY. CANT. QTE. 1 7 4 1 3 5 1 1 1 1 1 2 2

DESCRIPTION (English) BRACKET WASHER BOLT TUBE BOLT WASHER MUFFLER CLAMP CLAMP ELBOW exhaust BRACKET WASHER BOLT

DESCRIPCION (Español) SOPORTE ARANDELA TORNILLO TUBO TORNILLO ARANDELA SILENCIADOR ABRAZADERA ABRAZADERA CODO escape SOPORTE ARANDELA TORNILLO

ed. 07/2003

2-20 DESCRIPTION (Français) SUPPORT RONDELLE VIS TUBE VIS RONDELLE SILENCIEUX COLLIER COLLIER RACCORD COUDE SUPPORT RONDELLE VIS

Brz 7-9190 NA

NOTES

Description Descripción Description

THROTTLE AND LINKS ACELERADOR Y ARTICULACIONES ACCÉLÉRATEUR ET ARTICULATIONS

THROTTLE PEDAL PEDAL DEL ACELERADOR PÉDALE DE L'ACCÉLÉRATEUR

FUEL RESERVOIR DEPOSITO DE COMBUSTIBLE RÉSERVOIR DE CARBURANT

FUEL LINE TUBERIA DE COMBUSTIBLE TUYAU DE CARBURANT

INDEX INDICE INDEX pg

3-2 3-4 3-6 3-8

3-1

885

ed. 07/2003

Brz 7-9190 NA

THROTTLE AND LINKS ACELERADOR Y ARTICULACIONES ACCÉLÉRATEUR ET ARTICULATIONS ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

885

PART Nº PIEZA Nº PIECE Nº 85802905 70911040 70686384 70904002 73162359 11112431 11702921 70916590 75249975 14496431 82002692 13275811 85803380 10384511 73121925 75244191 75251274 75251275 10903031 75256466 73125852 16043831 16100821 73160779 75322445 75321578 75323478

QTY. CANT. QTE. 1 3 3 1 1 1 1 3 1 3 1 1 1 4 2 1 1 1 3 1 2 1 1 2 1 1 1

DESCRIPTION (English) LEVER NUT SIDE COTTER-PIN SHAFT BOLT NUT NUT BRACKET WASHER HANDLE BOLT BOOT BOLT WASHER CLAMP CABLE CABLE BOLT PEDAL BUSHING BOLT NUT SLEEVE LIMITER BOOT PLATE

DESCRIPCION (Español) PALANCA TUERCA EXTREMIDADE CLAVIJA EJE TORNILLO TUERCA TUERCA SOPORTE ARANDELA PERILLA TORNILLO PROTECTOR TORNILLO ARANDELA ABRAZADERA CABLE CABLE TORNILLO PEDAL BUJE TORNILLO TUERCA MANGUITO LIMITADOR PROTECTOR PLACA

ed. 07/2003

3-2 DESCRIPTION (Français) LEVIER ÉCROU EXTREMITE GOUPILLE V ARBRE VIS ÉCROU ÉCROU SUPPORT RONDELLE POMMEAU VIS ANTI-poussière VIS RONDELLE COLLIER CABLE CABLE VIS PEDALE DOUILLE VIS ÉCROU MANCHON LIMITEUR ANTI-poussière PLAQUE

Brz 7-9190 NA

3-3

885

ed. 07/2003

Brz 7-9190 NA

THROTTLE PEDAL PEDAL DEL ACELERADOR PÉDALE DE L'ACCÉLÉRATEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

885

PART Nº PIEZA Nº PIECE Nº 11106431 70911040 70686384 70638732 75254139 70915972 70927353 75222095 70918309 73157021 73125849 73157022 73157027 10902331 73157032 73157026 75221308 10516873 10516479 70904208 70911028 70916590

QTY. CANT. QTE. 1 3 3 1 2 2 1 1 1 1 4 1 1 2 1 1 1 1 2 1 1 3

DESCRIPTION (English) BOLT NUT SIDE SIDE SPRING NUT BOLT SHAFT NUT LEVER BEARING LEVER TIE-ROD BOLT LEVER PLATE TIE-ROD WASHER lock WASHER lock WASHER lock NUT NUT

DESCRIPCION (Español) TORNILLO TUERCA EXTREMIDADE EXTREMIDADE RESORTE TUERCA TORNILLO EJE TUERCA PALANCA RODAMIENTO PALANCA TIRANTE TORNILLO PALANCA PLACA TIRANTE ARANDELA presión ARANDELA presión ARANDELA presión TUERCA TUERCA

ed. 07/2003

3-4 DESCRIPTION (Français) VIS ÉCROU EXTREMITE EXTREMITE RESSORT ÉCROU VIS ARBRE ÉCROU LEVIER ROULEMENT LEVIER TIGE VIS LEVIER PLAQUE TIGE RONDELLE RONDELLE RONDELLE ÉCROU ÉCROU

Brz 7-9190 NA

3-5

885

ed. 07/2003

Brz 7-9190 NA

FUEL RESERVOIR DEPOSITO DE COMBUSTIBLE RÉSERVOIR DE CARBURANT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº 11702921 75249957 75249959 75249952 75254962 10520221 14257830 75254959 11113431 75249917 12646921 16105021 13530330

QTY. CANT. QTE. 2 2 2 2 1 6 6 1 2 1 8 8 8

DESCRIPTION (English) NUT STRAP STRAP PROTECTOR BRACKET WASHER BOLT PROTECTOR tank BOLT RESERVOIR WASHER NUT STUD

DESCRIPCION (Español) TUERCA CINTA CINTA PROTECTOR SOPORTE ARANDELA TORNILLO PROTECTOR TORNILLO DEPÓSITO ARANDELA TUERCA ESPÁRRAGO

ed. 07/2003

3-6 DESCRIPTION (Français) ÉCROU BANDE BANDE PROTECTEUR SUPPORT RONDELLE VIS PROTECTEUR VIS RESERVOIR RONDELLE ÉCROU GOUJON

Brz 7-9190 NA

3-7

885

ed. 07/2003

Brz 7-9190 NA

FUEL LINE TUBERIA DE COMBUSTIBLE TUYAU DE CARBURANT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

885

PART Nº PIEZA Nº PIECE Nº 70050748 73153453 70677006 11106231 73153451 70921910 70926049 70677006 11103031 73162469 10184317 10279985 75321358 73153814 73153450 13274211 11195479 75251139 79084753 73162180 73163929 75288871 75284845 11106431 70922200 75201642 75321359 10516879 73153454 75252238 75253139 4971843 75322492 73163928 70930425

QTY. CANT. QTE. 1 1 2 1 1 6 1 2 3 1 3 6 1 1 1 5 5 1 4 1 1 1 1 1 4 2 1 1 1 3 1 1 1 2 1

DESCRIPTION (English) BREATHER BRACKET WASHER BOLT TUBE CLAMP CLAMP WASHER BOLT HOSE BOLT RING seal HOSE HOSE CONNECTOR BOLT WASHER SENDER (remove pin) CLAMP HOSE HOSE GASKET COVER BOLT CLAMP CLAMP TUBE WASHER lock HOSE CONNECTOR HARNESS RING lock FILTER CONNECTOR CLAMP

DESCRIPCION (Español) RESPIRADERO SOPORTE ARANDELA TORNILLO TUBO ABRAZADERA ABRAZADERA ARANDELA TORNILLO MANGUERA TORNILLO ANILLO de vedación MANGUERA MANGUERA CONECTADOR TORNILLO ARANDELA MEDIDOR (remova pasador) ABRAZADERA MANGUERA MANGUERA JUNTA TAPA TORNILLO ABRAZADERA ABRAZADERA TUBO ARANDELA presión MANGUERA CONECTADOR MAZO-DE-CABLES ANILLO traba FILTRO CONECTADOR ABRAZADERA

ed. 07/2003

3-8 DESCRIPTION (Français) RENIFLARD SUPPORT RONDELLE VIS TUBE COLLIER COLLIER RONDELLE VIS TUYAU VIS SEGMENT d'etancheite TUYAU TUYAU CONNECTEUR VIS RONDELLE FLOTTEUR COLLIER TUYAU TUYAU JOINT COUVERCLE VIS COLLIER COLLIER TUBE RONDELLE TUYAU CONNECTEUR FAISCEAU SEGMENT d'arret FILTRE CONNECTEUR COLLIER

Brz 7-9190 NA

NOTES

Description Descripción Description

STARTER - ASSEMBLY MOTOR DE ARRANQUE CONJUNTO DÉMARREUR - MONTAGE ET PIÈCES

STARTER - ASSEMBLY MOTOR DE ARRANQUE CONJUNTO DÉMARREUR - MONTAGE ET PIÈCES

ALTERNADOR 45A - ASSEMBLY ALTERNADOR 45A - MONTAJE ALTERNATEUR 45A - MONTAGE

ALTERNADOR 70A - ASSEMBLY ALTERNADOR 70A - MONTAJE ALTERNATEUR 70A - MONTAGE

ALTERNADOR 45A - COMPONENTS ALTERNADOR 45A - CONJUNTO ALTERNATEUR 45A - ENSEMBLE

ALTERNADOR 70A - COMPONENTS ALTERNADOR 70A - CONJUNTO ALTERNATEUR 70A - ENSEMBLE

ELECTRIC SYSTEM - MAIN SISTEMA ELECTRICO - PRINCIPAL SYSTÈME ÉLECTRIQUE - PRINCIPAL

ELECTRIC SYSTEM - INSTRUMENT PANEL SISTEMA ELECTRICO - PANEL DE INSTRUMIENTOS SYSTÈME ÉLECTRIQUE - PANNEAU D'INSTRUMENTS

ELECTRIC SYSTEM - CIGARETTE LIGHTER SISTEMA ELECTRICO - ENCENDEDOR CIGARILLOS SYSTÈME ÉLECTRIQUE - ALLUME CIGARE

ELECTRIC SYSTEM - COMMAND PANEL SISTEMA ELECTRICO - PANEL DE MANDO SYSTÈME ÉLECTRIQUE - PANNEAU DE COMMANDE

ELECTRIC SYSTEM - RELAYS AND FUSES SISTEMA ELECTRICO - RELES Y FUSIBLES SYSTÈME ÉLECTRIQUE - RELAIS ET FUSIBLES

ELECTRIC SYSTEM - CONTROL UNIT SISTEMA ELECTRICO - UNIDAD DE CONTROL SYSTÈME ÉLECTRIQUE - UNITÉ DE COMMANDE ÉLECTRONIQUE

ELECTRIC SYSTEM - ENGINE SISTEMA ELECTRICO - MOTOR SYSTÈME ÉLECTRIQUE - MOTEUR

ELECTRIC SYSTEM - ENGINE SISTEMA ELECTRICO - MOTOR SYSTÈME ÉLECTRIQUE - MOTEUR

ELECTRIC SYSTEM - BATTERY SISTEMA ELECTRICO - BATERIA SYSTÈME ÉLECTRIQUE - ACCUMULATEUR

ELECTRIC SYSTEM - TRANSMISSION SISTEMA ELECTRICO - TRANSMISION SYSTÈME ÉLECTRIQUE - TRANSMISSION

ELECTRIC SYSTEM - HORN SISTEMA ELECTRICO - BOCINA SYSTÈME ÉLECTRIQUE - AVERTISSEUR

ELECTRIC SYSTEM - VOLTAGE CONVERTER SISTEMA ELECTRICO - CONVERTIDOR DE VOLTAJE SYSTÈME ÉLECTRIQUE - CONVERTISSEUR DE TENSION

ELECTRIC SYSTEM - BACK-UP ALARM SISTEMA ELECTRICO - ALARMA DE MARCHA ATRÁS SYSTÈME ÉLECTRIQUE - ALARME DE RÉ

ELECTRIC SYSTEM - HYDRAULIC ACCUMULATOR SISTEMA ELECTRICO - ACUMULADOR SYSTÈME ÉLECTRIQUE - ACUMULATEUR

ELECTRIC SYSTEM - CAB SISTEMA ELECTRICO - CABINA SYSTÈME ÉLECTRIQUE - CABINE

ELECTRIC SYSTEM - OPEN CAB SISTEMA ELECTRICO - CABINA ABERTA SYSTÈME ÉLECTRIQUE - CABINE OUVERTE

HEADLIGHTS - FRONT CHASSIS FARO DEL CHASSI DELANTERO PHARE DU CHSSIS AVANT

HEADLIGHT AND LANTERN - CAB FARO Y LINTERNA DE LA CABINA PHARE ET LANTERNA DE LA CABINE

FRONT AND REAR HEADLIGHT COMPONENTS COMPONENTES DEL FARO DELANTERO Y TRASERO PIÈCES DU PHARE AVANT ET ARRIÈRE

ROTATING BEACON COMPONENTS COMPONENTES DE LA LINTERNA ROTATIVA PIÈCES DU FEU ROTATIF

INDEX INDICE INDEX pg

4-2 4-2B 4-4 4-6 4-8 4-10 4-12 4-14 4-14B 4-16 4-18 4-20 4-22 4-22B 4-24 4-26 4-28 4-30 4-32 4-34 4-36 4-38 4-40 4-42 4-44 4-46

NOTES

Description Descripción Description

REAR LAMP COMPONENTS COMPONETNES DE LA LINTERNA TRASERA PIÈCES DU FEU ARRIÈRE ET DIRECTIONNEL

FAN - OPEN CAB VENTILADOR - CABINA ABERTA VENTILATEUR - CABINE OUVERTE

AIR CONDITIONING SYSTEM SISTEMA DEL AIRE ACONDICIONADO SYSTÈME DE CLIMATISEUR

FRONT/REAR WINDSHIELD WIPER MOTOR (CAB) MOTOR DEL LIMPIADOR DELANTERO Y TRASERO (CAB) MOTEUR NETTOIE GLACE AVANT ET ARRIÈRE (CAB)

COLD START SYSTEM SISTEMA DE PARTIDA EN FRIO SYSTÈME DE DÉMARRAGE À FROID

SCARIFIER AND RIPPER ELECTRICAL SYSTEM SISTEMA ELECTRICO DEL ESCARIFICADOR Y RIPPER SYSTÈME ÉLECTRIQUE - RIPPER

INDEX INDICE INDEX pg

4-48 4-50 4-52 4-54 4-56 4-58

4-1

885

ed. 07/2003

Brz 7-9190 NA

STARTER - ASSEMBLY MOTOR DE ARRANQUE CONJUNTO DÉMARREUR - MONTAGE ET PIÈCES ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

PART Nº PIEZA Nº PIECE Nº 75323039 75313655 R15046 A49770 A49776 A49764 A49772 A49765 75313662 75313663 A47257 75313665 A49777 A49575 A49778 A49775 A40892 A185121 192-113 195-2056 1546549C1 75313692 131-31 1546549C1 425-148 A47890 75313680 142952A1 71100463 71100462 A187741 142955A1 75313682 75313686 95-81101 A49779 A41924 A49767 A49501 A47890 A49768 A41977 71100457 238-5228

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 4 4 1 1 1 1 1 1 1 1 1 1 1 1 4 6 1 3 5 8 3 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) STARTER Assy.

COVER BUSHING STATOR STATOR TERMINAL HOUSING BUSHING PINION HOUSING BUSHING SOLENOID BRUSH SPRING brush BRUSH FORK SPACER SPACER WASHER SPACER NUT INSULATOR NUT NUT NUT WASHER BOLT BOLT BOLT BOLT BOLT BOLT BOLT BUSHING WASHER CONNECTOR RING INSULATOR INSULATOR NUT KIT parts INSULATOR HARNESS O-RING

DESCRIPCION (Español) MOTOR de arranque Conj.

TAPA BUJE INDUCIDO ESTATOR TERMINAL CARCASA BUJE PIÑÓN CARCASA BUJE SOLENOIDE ESCOBILLA RESORTE de la escobilla ESCOBILLA HORQUILLA DISTANCIADOR DISTANCIADOR ARANDELA DISTANCIADOR TUERCA AISLADOR TUERCA TUERCA TUERCA ARANDELA TORNILLO TORNILLO TORNILLO TORNILLO TORNILLO TORNILLO TORNILLO BUJE ARANDELA CONECTADOR ANILLO AISLADOR AISLADOR TUERCA JUEGO de partes AISLADOR MAZO-DE-CABLES ANILLO-O

4-2 DESCRIPTION (Français) MOTEUR COUVERCLE DOUILLE ARMATURE STATEUR TERMINAL CARCASSE DOUILLE PIGNON CARCASSE DOUILLE SOLENOID BROSSE RESSORT BROSSE FOURCHETTE ENTRETOISE ENTRETOISE RONDELLE ENTRETOISE ÉCROU ISOLATEUR ÉCROU ÉCROU ÉCROU RONDELLE VIS VIS VIS VIS VIS VIS VIS DOUILLE RONDELLE CONNECTEUR SEGMENT ISOLATEUR ISOLATEUR ÉCROU JEU ISOLATEUR FAISCEAU JOINT TORIQUE

Nota/Note 1: Inclui/Includes/Incluye 12,13,26,27,46 Nota/Note 2: Inclui/Includes/Incluye 2,7,10,16,17,18,22,27,36,43,44,45,46,52,55,56,57 Nota/Note 3: Inclui/Includes/Incluye 5,25,43,52

885

ed. 07/2003

Brz 7-9190 NA

4-2A

885

ed. 07/2003

Brz 7-9190 NA

STARTER - ASSEMBLY MOTOR DE ARRANQUE CONJUNTO DÉMARREUR - MONTAGE ET PIÈCES ITEM REF. 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

PART Nº PIEZA Nº PIECE Nº A43854 238-5243 75313699 A47259 238-5012 A49753 R21587 R15115 R21582 A42199 L128826 G46146 A49573 A49567 75288059 A187513 A187514 A187515

QTY. CANT. QTE. 1 1 1 1 1 1 1 4 1 1 1 1 1 1 3 1 1 1

DESCRIPTION (English) O-RING O-RING O-RING O-RING O-RING PIN PLUG inspection SHOE RING SHAFT fork COVER RING KIT felt KIT SEAL BOLT KIT brushes (Note 1) KIT bushing (Note 2) KIT fork (Note 3)

DESCRIPCION (Español) ANILLO-O ANILLO-O ANILLO-O ANILLO-O ANILLO-O PASADOR TAPÓN inspección ZAPATA ANILLO EJE de la horquilla TAPA ANILLO JUEGO JUEGO de sellos TORNILLO JUEGO ede escobillas (Nota 1) JUEGO de bujes (Nota 2) JUEGO de la horquilla (Nota 3)

4-2B DESCRIPTION (Français) JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE CHEVILLE BOUCHON PATIN SEGMENT ARBRE COUVERCLE SEGMENT JEU JEU de rechange VIS JEU (Note 1) JEU (Note 2) JEU (Note 3)

Nota/Note 1: Inclui/Includes/Incluye 12,13,26,27,46 Nota/Note 2: Inclui/Includes/Incluye 2,7,10,16,17,18,22,27,36,43,44,45,46,52,55,56,57 Nota/Note 3: Inclui/Includes/Incluye 5,25,43,52

885

ed. 07/2003

Brz 7-9190 NA

4-3

885

ed. 07/2003

Brz 7-9190 NA

ALTERNADOR 45A - ASSEMBLY ALTERNADOR 45A - MONTAJE ALTERNATEUR 45A - MONTAGE ITEM REF. 1 1 2 3 4 5 6 7 8 9 10 11

885

PART Nº PIEZA Nº PIECE Nº 75208926 75208926 75208953 75206640 75286629 75206635 75208381 75206637 75206639 75206638 75208384 75206859

QTY. CANT. QTE. 2 2 2 1 1 1 1 1 1 1 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

BOLT BOLT BOLT BRACKET BOLT SPACER ALTERNATOR 45A (pg.4-8) PULLEY BRACKET BOLT BOLT BELT

TORNILLO TORNILLO TORNILLO SOPORTE TORNILLO DISTANCIADOR ALTERNADOR 45A (pg.4-8) POLEA SOPORTE TORNILLO TORNILLO CORREA

ed. 07/2003

4-4 DESCRIPTION (Français) VIS VIS VIS SUPPORT VIS ENTRETOISE ALTERNATEUR 45A (pg.4-8) POULIE SUPPORT VIS VIS COURROIE

Brz 7-9190 NA

4-5

885

ed. 07/2003

Brz 7-9190 NA

ALTERNADOR 70A - ASSEMBLY ALTERNADOR 70A - MONTAJE ALTERNATEUR 70A - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

885

PART Nº PIEZA Nº PIECE Nº 75286361 12646921 75208388 11113231 11112831 75241505 75321979 70927216 70912441 75208257 75286181 76021836 75208256 75248358 75286312 75288336 75286362

QTY. CANT. QTE. 1 2 4 1 1 1 1 1 1 1 1 2 2 1 1 1 1

DESCRIPTION (English) BRACKET WASHER BOLT BOLT BOLT ALTERNATOR 70A (pg.4-10) PLATE BOLT WASHER lock PULLEY BOLT NUT BOLT BRACKET TENSIONER BOLT BELT

DESCRIPCION (Español) SOPORTE ARANDELA TORNILLO TORNILLO TORNILLO ALTERNADOR 70A (pg.4-10) PLACA TORNILLO ARANDELA presión POLEA TORNILLO TUERCA TORNILLO SOPORTE TENSOR TORNILLO CORREA

ed. 07/2003

4-6 DESCRIPTION (Français) SUPPORT RONDELLE VIS VIS VIS ALTERNATEUR 70A (pg.4-10) PLAQUE VIS RONDELLE POULIE VIS ÉCROU VIS SUPPORT TENSEUR VIS COURROIE

Brz 7-9190 NA

4-7

885

ed. 07/2003

Brz 7-9190 NA

ALTERNADOR 45A - COMPONENTS ALTERNADOR 45A - CONJUNTO ALTERNATEUR 45A - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

885

PART Nº PIEZA Nº PIECE Nº 75208381 75204451 75207760 75207759 75204446 26794880 10519301 75207754 75207745 75204242 75207758 75207756 75207753 75207748 75207631 75207751 75207750 75207749 75207752 75207755 75204450 75206957 75207625 75207757

QTY. CANT. QTE. 1 1 1 1 1 1 4 3 1 1 1 1 1 1 1 3 1 1 1 2 6 1 2 1

DESCRIPTION (English) ALTERNATOR 45A Assy.

LOCK KIT KIT WASHER BEARING WASHER BOLT BRACKET FAN KIT BOLT STATOR BEARING KIT BOLT DIODE BRACKET BRUSH BOLT WASHER lock REGULATOR SPRING GASKET

DESCRIPCION (Español) ALTERNADOR 45A Conj.

TRABA JUEGO JUEGO ARANDELA RODAMIENTO ARANDELA TORNILLO SOPORTE VENTILADOR JUEGO TORNILLO ESTATOR RODAMIENTO JUEGO TORNILLO DIODO SOPORTE ESCOBILLA TORNILLO ARANDELA presión REGULADOR RESORTE JUNTA

ed. 07/2003

4-8 DESCRIPTION (Français) ALTERNATEUR 45A ARRÊT JEU JEU RONDELLE ROULEMENT RONDELLE VIS SUPPORT VENTILATEUR JEU VIS STATEUR ROULEMENT JEU VIS DIODE SUPPORT BROSSE VIS RONDELLE REGULATEUR RESSORT JOINT

Brz 7-9190 NA

4-9

885

ed. 07/2003

Brz 7-9190 NA

ALTERNADOR 70A - COMPONENTS ALTERNADOR 70A - CONJUNTO ALTERNATEUR 70A - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

885

PART Nº PIEZA Nº PIECE Nº 75241505 75310954 75310955 75310956 75310957 75310958 75310959 75310960 75310961 75310962 75310963 75310964 75310965 75310966 75310967 75310968 75310969 75310970 75310971 75310972 75310973 75310974 75310975 75310976 75310977 75310978 75310979 75310980 75310981 75310982 75310983 75310984 75310985

QTY. CANT. QTE. 1 1 1 1 1 1 1 2 1 3 2 1 1 1 1 1 1 1 4 1 1 1 1 1 1 1 1 2 1 1 3 1 1

DESCRIPTION (English) ALTERNATOR 70A Assy.

CONNECTOR NUT BRUSH BRUSH BOLT DIODE BOLT STATOR NUT BOLT BOLT CONNECTOR BRACKET WASHER NUT COVER BOLT BOLT KIT BEARING KIT FAN HOUSING BUSHING REGULATOR RECTIFIER BOLT CONDENSER ROTOR BOLT PLATE BEARING

DESCRIPCION (Español) ALTERNADOR 70A Conj.

CONECTADOR TUERCA ESCOBILLA ESCOBILLA TORNILLO DIODO TORNILLO ESTATOR TUERCA TORNILLO TORNILLO CONECTADOR SOPORTE ARANDELA TUERCA TAPA TORNILLO TORNILLO JUEGO RODAMIENTO JUEGO VENTILADOR CARCASA BUJE REGULADOR RECTIFICADOR TORNILLO CONDENSADOR ROTOR TORNILLO PLACA RODAMIENTO

ed. 07/2003

4-10 DESCRIPTION (Français) ALTERNATEUR 70A CONNECTEUR ÉCROU BROSSE BROSSE VIS DIODE VIS STATEUR ÉCROU VIS VIS CONNECTEUR SUPPORT RONDELLE ÉCROU COUVERCLE VIS VIS JEU ROULEMENT JEU VENTILATEUR CARCASSE DOUILLE REGULATEUR RECTIFIEUR VIS CONDENSATEUR ROTOR VIS PLAQUE ROULEMENT

Brz 7-9190 NA

4-11

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - MAIN SISTEMA ELECTRICO - PRINCIPAL SYSTÈME ÉLECTRIQUE - PRINCIPAL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75284683 75249889 75322603 75322517 75322516 75322301 75201641 75284071 75201642 75325317 75324531 75253139 75324532 75320284 75322771

QTY. CANT. QTE. 1 1 1 1 1 1 UQN UQN UQN 1 1 1 1 1 1

DESCRIPTION (English) HARNESS steering column HARNESS parking brake HARNESS cold start HARNESS air compressor HARNESS A/C pressure sensor HARNESS transmission CLAMP CLAMP CLAMP HARNESS front chassis HARNESS panel console HARNESS hyd. Reservoir HARNESS main HARNESS rear lights HARNESS engine

DESCRIPCION (Español) MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES transmision ABRAZADERA ABRAZADERA ABRAZADERA MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES MAZO-DE-CABLES

ed. 07/2003

4-12 DESCRIPTION (Français) FAISCEAU FAISCEAU FAISCEAU FAISCEAU FAISCEAU FAISCEAU transmission COLLIER COLLIER COLLIER FAISCEAU FAISCEAU FAISCEAU FAISCEAU FAISCEAU FAISCEAU

Brz 7-9190 NA

4-13

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - INSTRUMENT PANEL SISTEMA ELECTRICO - PANEL DE INSTRUMIENTOS SYSTÈME ÉLECTRIQUE - PANNEAU D'INSTRUMENTS ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

885

PART Nº PIEZA Nº PIECE Nº 73163234 73162493 75251043 75259679 13313217 85801991 5151033 75251603 75241340 85803974 75284683 10372711 70917458 75252214 70663928 15896411 70904203 12638101 10978021 12638101 10977531 11195371 16101711 15644101 75251043 75220416 75322270

QTY. CANT. QTE. 1 1 1 1 4 4 1 1 1 1 1 3 6 1 1 3 2 4 2 1 1 3 3 3 1 1 1

DESCRIPTION (English) LEVER GAUGE speed SWITCH PANEL instruments BOLT WASHER COVER PLATE HORN SWITCH HARNESS BOLT WASHER RESISTOR RELAY NUT WASHER lock WASHER BOLT WASHER BOLT WASHER NUT BOLT SWITCH HOURMETER VARISTOR

DESCRIPCION (Español) PALANCA INDICADOR velocidad INTERRUPTOR PANEL TORNILLO ARANDELA TAPA PLACA BOCINA INTERRUPTOR MAZO-DE-CABLES TORNILLO ARANDELA RESISTOR RELE TUERCA ARANDELA presión ARANDELA TORNILLO ARANDELA TORNILLO ARANDELA TUERCA TORNILLO INTERRUPTOR HORIMETRO VARISTOR

ed. 07/2003

4-14 DESCRIPTION (Français) LEVIER INDICATEUR INTERRUPTEUR PANNEAU VIS RONDELLE COUVERCLE PLAQUE AVERTISSEUR INTERRUPTEUR FAISCEAU VIS RONDELLE RESISTANCE RELAIS ÉCROU RONDELLE RONDELLE VIS RONDELLE VIS RONDELLE ÉCROU VIS INTERRUPTEUR HEUREMETRE VARISTOR

Brz 7-9190 NA

4-14A

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - CIGARETTE LIGHTER SISTEMA ELECTRICO - ENCENDEDOR CIGARILLOS SYSTÈME ÉLECTRIQUE - ALLUME CIGARE ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 75253250 75253332 75251586 13297317 75321714 70917458 75289897 75253292 REF.

QTY. CANT. QTE. 2 1 1 4 1 4 1 1 1

DESCRIPTION (English) LIGHTER cigarettes DECAL PLATE BOLT PLATE WASHER SWITCH ASHTRAY PANEL (pg.4-16)

DESCRIPCION (Español) ENCENDEDOR cigarillos ADESIVO PLACA TORNILLO PLACA ARANDELA INTERRUPTOR CINZERO PANEL (pg.4-16)

ed. 07/2003

4-14B DESCRIPTION (Français) ALLUME cigare ADHESIF PLAQUE VIS PLAQUE RONDELLE INTERRUPTEUR CENDRIER PANNEAU

Brz 7-9190 NA

4-15

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - COMMAND PANEL SISTEMA ELECTRICO - PANEL DE MANDO SYSTÈME ÉLECTRIQUE - PANNEAU DE COMMANDE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

885

PART Nº PIEZA Nº PIECE Nº 75253302 13313217 85801991 75251070 73125891 73072041 73072025 75241340 75322188 75251205 75258356 75251052 75251075 5151033 85803983 70922803 79073031 79073033 75251062 75251093 75251067 75251081 75321535 75325352 1964831C2 79090991 75259379 70917479 75283926 76021290 50001484 5962562 10977731 10516473

QTY. CANT. QTE. 1 8 8 1 1 2 2 1 1 1 1 1 1 8 10 5 1 1 1 6 1 1 1 1 1 1 1 2 1 2 1 1 1 1

DESCRIPTION (English) PLATE BOLT WASHER SWITCH SWITCH BULB panel BULB BUZZER DECAL instruments panel ADHESIVE PANEL instruments SWITCH SWITCH COVER HOUSING contact PLUG SWITCH KEY SWITCH HOUSING contact SWITCH SWITCH PLATE SWITCH ignition KEY OUTLET DECAL key master NUT DIODE BOLT BRACKET COVER BOLT WASHER

DESCRIPCION (Español) PLACA TORNILLO ARANDELA INTERRUPTOR INTERRUPTOR LÂMPARA LÂMPARA ALARMA DECAL panel instrumentos ADHESIVO PANEL INTERRUPTOR INTERRUPTOR TAPA CAJA contacto TAPÓN INTERRUPTOR LLAVE INTERRUPTOR CAJA contacto INTERRUPTOR INTERRUPTOR PLACA LLAVE encendido LLAVE TOMA CALCOMANÍA TUERCA DIODO TORNILLO SOPORTE TAPA TORNILLO ARANDELA

ed. 07/2003

4-16 DESCRIPTION (Français) PLAQUE VIS RONDELLE INTERRUPTEUR INTERRUPTEUR LAMPE LAMPE SIGNALEUR ADHESIF ADHESIF PANNEAU INTERRUPTEUR INTERRUPTEUR COUVERCLE BOITE BOUCHON INTERRUPTEUR CLÉ INTERRUPTEUR BOITE INTERRUPTEUR INTERRUPTEUR PLAQUE CLÉ CLÉ PRISE ADHESIF ÉCROU DIODE VIS SUPPORT COUVERCLE VIS RONDELLE

Brz 7-9190 NA

4-17

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - RELAYS AND FUSES SISTEMA ELECTRICO - RELES Y FUSIBLES SYSTÈME ÉLECTRIQUE - RELAIS ET FUSIBLES ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75250002 12639701 10902431 75324531 11054890 11055090 11054990 75322187 11054590 11055190 75250001 75250897 75251103 70663928 75322188

QTY. CANT. QTE. 1 4 4 1 10 3 11 1 7 1 4 1 6 1 1

DESCRIPTION (English) BRACKET WASHER BOLT HARNESS FUSE 7,5A FUSE 15A FUSE 10A DECAL FUSE 3A FUSE 20A COVER CLAMP RELAY RELAY DECAL

DESCRIPCION (Español) SOPORTE ARANDELA TORNILLO MAZO-DE-CABLES FUSIBLE 7,5A FUSIBLE 15A FUSIBLE 10A CALCOMANÍA FUSIBLE 3A FUSIBLE 20A TAPA PRENDEDOR RELE RELE CALCOMANÍA

ed. 07/2003

4-18 DESCRIPTION (Français) SUPPORT RONDELLE VIS FAISCEAU FUSIBLE 7,5A FUSIBLE 15A FUSIBLE 10A ADHESIF FUSIBLE 3A FUSIBLE 20A COUVERCLE GRAMPON RELAIS RELAIS ADHESIF

Brz 7-9190 NA

4-19

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - CONTROL UNIT SISTEMA ELECTRICO - UNIDAD DE CONTROL SYSTÈME ÉLECTRIQUE - UNITÉ DE COMMANDE ÉLECTRONIQUE ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 15896221 15896221 10902221 75253869 14496401 10903931 75323069 73162492 75283949

QTY. CANT. QTE. 4 2 2 1 6 4 1 1 2

DESCRIPTION (English) NUT NUT BOLT CONTROL electronic WASHER BOLT HARNESS transmission MODULE DIODE

DESCRIPCION (Español) TUERCA TUERCA TORNILLO COMANDO eletrónico ARANDELA TORNILLO MAZO-DE-CABLES transmision MÓDULO DIODO

ed. 07/2003

4-20 DESCRIPTION (Français) ÉCROU ÉCROU VIS COMMANDE RONDELLE VIS FAISCEAU transmission MODULE DIODE

Brz 7-9190 NA

4-21

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - ENGINE SISTEMA ELECTRICO - MOTOR SYSTÈME ÉLECTRIQUE - MOTEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41

885

PART Nº PIEZA Nº PIECE Nº 75324400 8321668 15896218 11945008 16043421 10516671 549064 70910251 75236111 4956122 14476531 73152169 16043231 11112331 75236113 75214505 75236112 73113214 73126797 70901828 70904203 75322771 79102142 70916634 73113214 75322672 73113213 75254122 10257060 10977731 73117176 10516473 75322088 10520121 50001484 5962562 75283949 75322111 75255947 10450690 12638501

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 2 5 1 2 1 1 2 1 1 2 2

DESCRIPTION (English) HARNESS PROTECTOR NUT BOLT BOLT WASHER lock CLAMP NUT SENSOR oil temperature PROTECTOR WASHER HARNESS BOLT BOLT SENSOR water temperature CONNECTOR SENSOR engine oil pressure SWITCH water temperature HARNESS CONNECTOR WASHER lock HARNESS GAUGE filter restriction CONNECTOR SENSOR hyd.oil temperature SENSOR restriction filter SWITCH oil temperature CONNECTOR O-RING BOLT KEY magnetic WASHER lock COVER bracket WASHER OUTLET COVER DIODE PLATE CLAMP CLAMP WASHER

DESCRIPCION (Español) MAZO-DE-CABLES PROTECTOR TUERCA TORNILLO TORNILLO ARANDELA presión ABRAZADERA TUERCA SENSOR temp. aceite PROTECTOR ARANDELA MAZO-DE-CABLES TORNILLO TORNILLO SENSOR temp. agua CONECTADOR SENSOR presión aceite INTERRUPTOR temperatura MAZO-DE-CABLES CONECTADOR ARANDELA presión MAZO-DE-CABLES INDICADOR CONECTADOR SENSOR temp. aceite SENSOR INTERRUPTOR temperatura CONECTADOR ANILLO-O TORNILLO LLAVE magnética ARANDELA presión CUBIERTA ARANDELA TOMA TAPA DIODO PLACA ABRAZADERA ABRAZADERA ARANDELA

ed. 07/2003

4-22 DESCRIPTION (Français) FAISCEAU PROTECTEUR ÉCROU VIS VIS RONDELLE COLLIER ÉCROU SENSEUR PROTECTEUR RONDELLE FAISCEAU VIS VIS SENSEUR CONNECTEUR SENSEUR pression d'huille INTERRUPTEUR FAISCEAU CONNECTEUR RONDELLE FAISCEAU INDICATEUR CONNECTEUR SENSEUR SENSEUR INTERRUPTEUR CONNECTEUR JOINT TORIQUE VIS CLÉ RONDELLE COUVERCLE RONDELLE PRISE COUVERCLE DIODE PLAQUE COLLIER COLLIER RONDELLE

Brz 7-9190 NA

4-22A

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - ENGINE SISTEMA ELECTRICO - MOTOR SYSTÈME ÉLECTRIQUE - MOTEUR ITEM REF. 42 43 44 45 46 47 48 49 50 51

885

PART Nº PIEZA Nº PIECE Nº 16043231 11055890 75201642 10902131 10141387 10519401 75201641 75284071 REF. REF.

QTY. CANT. QTE. 2 2 10 2 2 5 UQN UQN 1 1

DESCRIPTION (English) BOLT FUSE 80A CLAMP BOLT COVER WASHER CLAMP CLAMP STARTER Assy. (pg.4-2) ALTERNATOR (pg.4-8/10)

DESCRIPCION (Español) TORNILLO FUSIBLE 80A ABRAZADERA TORNILLO TAPA ARANDELA ABRAZADERA ABRAZADERA MOTOR de arranque Conj. (pg.4-2) ALTERNADOR (pg.4-8/10)

ed. 07/2003

4-22B DESCRIPTION (Français) VIS FUSIBLE 80A COLLIER VIS COUVERCLE RONDELLE COLLIER COLLIER MOTEUR ALTERNATEUR (pg.4-8/10)

Brz 7-9190 NA

4-23

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - BATTERY SISTEMA ELECTRICO - BATERIA SYSTÈME ÉLECTRIQUE - ACCUMULATEUR ITEM REF. 1 2 3 4 5 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

885

PART Nº PIEZA Nº PIECE Nº 73125821 75324344 75249924 15541231 75324318 75324207 12646921 16105011 75324262 70617932 75239845 75324400 75322262 15896218 11945008 8321668 75247128 REF. REF. 75324401 75201641 75284071

QTY. CANT. QTE. 6 2 2 2 1 1 4 4 2 2 1 1 1 1 1 1 2 1 1 1 4 6

DESCRIPTION (English) NUT COVER PLATE BOLT BRACKET RH BRACKET LH WASHER NUT STUD TERMINAL CABLE ground CABLE positive CABLE negative NUT BOLT BOOT BATTERY STARTER Assy. (pg.4-2) MASTER-KEY (pg.4-16) CABLE CLAMP CLAMP

DESCRIPCION (Español) TUERCA TAPA PLACA TORNILLO SOPORTE Der. SOPORTE Izq. ARANDELA TUERCA ESPÁRRAGO TERMINAL CABLE masa CABLE positivo CABLE negativo TUERCA TORNILLO PROTECTOR BATERIA MOTOR de arranque Conj. (pg.4-2) LLAVE general (pg.4-16) CABLE ABRAZADERA ABRAZADERA

ed. 07/2003

4-24 DESCRIPTION (Français) ÉCROU COUVERCLE PLAQUE VIS SUPPORT droit SUPPORT gauche RONDELLE ÉCROU GOUJON TERMINAL CABLE CABLE CABLE ÉCROU VIS ANTI-poussière BATTERIE MOTEUR CLÉ (pg.4-16) CABLE COLLIER COLLIER

Brz 7-9190 NA

4-25

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - TRANSMISSION SISTEMA ELECTRICO - TRANSMISION SYSTÈME ÉLECTRIQUE - TRANSMISSION ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

885

PART Nº PIEZA Nº PIECE Nº 75289646 70924026 75287758 16043231 14496531 70925621 75323069 75201641 75284071 70912441 75281055 75252215 75252216 70927353

QTY. CANT. QTE. 1 1 1 1 1 1 1 5 8 4 1 1 1 4

DESCRIPTION (English) HARNESS transmission ELBOW BRACKET BOLT WASHER CLAMP HARNESS transmission CLAMP CLAMP WASHER lock PLATE SENSOR BRACKET BOLT

DESCRIPCION (Español) MAZO-DE-CABLES transmision CODO SOPORTE TORNILLO ARANDELA ABRAZADERA MAZO-DE-CABLES transmision ABRAZADERA ABRAZADERA ARANDELA presión PLACA SENSOR SOPORTE TORNILLO

ed. 07/2003

4-26 DESCRIPTION (Français) FAISCEAU transmission RACCORD COUDE SUPPORT VIS RONDELLE COLLIER FAISCEAU transmission COLLIER COLLIER RONDELLE PLAQUE SENSEUR SUPPORT VIS

Brz 7-9190 NA

4-27

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - HORN SISTEMA ELECTRICO - BOCINA SYSTÈME ÉLECTRIQUE - AVERTISSEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 11106231 10516873 75251148 79114714 16100821 14496531 75320117 10516613 16043431 12638501 14097910 10516673

QTY. CANT. QTE. 2 2 2 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) BOLT WASHER BRACKET headlight HORN NUT WASHER BRACKET horn WASHER lock BOLT WASHER NUT WASHER

DESCRIPCION (Español) TORNILLO ARANDELA SOPORTE faro BOCINA TUERCA ARANDELA SOPORTE ARANDELA presión TORNILLO ARANDELA TUERCA ARANDELA

ed. 07/2003

4-28 DESCRIPTION (Français) VIS RONDELLE SUPPORT AVERTISSEUR ÉCROU RONDELLE SUPPORT RONDELLE VIS RONDELLE ÉCROU RONDELLE

Brz 7-9190 NA

4-29

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - VOLTAGE CONVERTER SISTEMA ELECTRICO - CONVERTIDOR DE VOLTAJE SYSTÈME ÉLECTRIQUE - CONVERTISSEUR DE TENSION ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 75253303 10615479 12639701 10902431

QTY. CANT. QTE. 1 4 4 4

DESCRIPTION (English) CONVERTER 24V/12V WASHER WASHER BOLT

DESCRIPCION (Español) CONVERTIDOR 24V/12V ARANDELA ARANDELA TORNILLO

ed. 07/2003

4-30 DESCRIPTION (Français) CONVERTISSEUR 24V/12V RONDELLE RONDELLE VIS

Brz 7-9190 NA

4-31

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - BACK-UP ALARM SISTEMA ELECTRICO - ALARMA DE MARCHA ATRÁS SYSTÈME ÉLECTRIQUE - ALARME DE RÉ ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 73131968 12639701 14098700 75320284

QTY. CANT. QTE. 1 4 4 1

DESCRIPTION (English) ALARM back-up WASHER NUT HARNESS

DESCRIPCION (Español) ALARMA marcha atrás ARANDELA TUERCA MAZO-DE-CABLES

ed. 07/2003

4-32 DESCRIPTION (Français) ALARME RONDELLE ÉCROU FAISCEAU

Brz 7-9190 NA

4-33

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - HYDRAULIC ACCUMULATOR SISTEMA ELECTRICO - ACUMULADOR SYSTÈME ÉLECTRIQUE - ACUMULATEUR ITEM REF. 1 2 3 4 5

885

PART Nº PIEZA Nº PIECE Nº 73125891 75322560 75322270 19109687 75322592

QTY. CANT. QTE. 1 1 6 1 1

DESCRIPTION (English) SWITCH CABLE VARISTOR TUBE CABLE

DESCRIPCION (Español) INTERRUPTOR CABLE VARISTOR TUBO CABLE

ed. 07/2003

4-34 DESCRIPTION (Français) INTERRUPTEUR CABLE VARISTOR TUBE CABLE

Brz 7-9190 NA

4-35

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - CAB SISTEMA ELECTRICO - CABINA SYSTÈME ÉLECTRIQUE - CABINE ITEM REF. 1 2 3

PART Nº PIEZA Nº PIECE Nº 75313323 75310299 75311304

QTY. CANT. QTE. 1 UQN 1

DESCRIPTION (English) HARNESS radio CLAMP HARNESS wiper

DESCRIPCION (Español) MAZO-DE-CABLES radio ABRAZADERA MAZO-DE-CABLES limpiador

4-36 DESCRIPTION (Français) FAISCEAU radio COLLIER FAISCEAU l'essuie

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

4-37

885

ed. 07/2003

Brz 7-9190 NA

ELECTRIC SYSTEM - OPEN CAB SISTEMA ELECTRICO - CABINA ABERTA SYSTÈME ÉLECTRIQUE - CABINE OUVERTE ITEM REF. 1 2

885

PART Nº PIEZA Nº PIECE Nº 75313463 75310299

QTY. CANT. QTE. 1 UQN

DESCRIPTION (English) HARNESS cab CLAMP

DESCRIPCION (Español) MAZO-DE-CABLES cabine ABRAZADERA

ed. 07/2003

4-38 DESCRIPTION (Français) FAISCEAU cab COLLIER

Brz 7-9190 NA

4-39

885

ed. 07/2003

Brz 7-9190 NA

HEADLIGHTS - FRONT CHASSIS FARO DEL CHASSI DELANTERO PHARE DU CHSSIS AVANT ITEM REF. 1 2 2 3 4 5 6 7 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº 75325317 75249995 75249994 79051018 14152190 14142490 11106231 10516873 75251148 16104121 79089658 75247405 12646821 12601479

QTY. CANT. QTE. 1 1 1 1 1 2 4 4 2 2 2 2 4 2

DESCRIPTION (English) HARNESS front headlight HEAD-LIGHT RH HEAD-LIGHT LH BULB BULB BULB BOLT WASHER lock BRACKET NUT MOUNT HEAD-LIGHT (pg.4-44) WASHER WASHER lock

DESCRIPCION (Español) MAZO-DE-CABLES FARO Der. FARO Izq. LÂMPARA LÂMPARA LÂMPARA TORNILLO ARANDELA presión SOPORTE TUERCA COJÍN FARO (pg.4-44) ARANDELA ARANDELA presión

ed. 07/2003

4-40 DESCRIPTION (Français) FAISCEAU PHARE droit PHARE gauche LAMPE LAMPE LAMPE VIS RONDELLE SUPPORT ÉCROU COUSSIN PHARE (pg.4-44) RONDELLE RONDELLE

Brz 7-9190 NA

4-41

885

ed. 07/2003

Brz 7-9190 NA

HEADLIGHT AND LANTERN - CAB FARO Y LINTERNA DE LA CABINA PHARE ET LANTERNA DE LA CABINE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 12 13 14

885

PART Nº PIEZA Nº PIECE Nº 75247405 14496621 79089658 75252602 12104121 75251230 12644421 70928182 75321851 12104121 12646721 73163878 73163879 10977611 11195471

QTY. CANT. QTE. 4 4 4 4 4 2 4 4 1 3 3 1 1 4 4

DESCRIPTION (English)

DESCRIPCION (Español)

HEAD-LIGHT front/rear cab (pg.4-44) WASHER MOUNT WASHER NUT LIGHT turn-signal (pg.4-48) WASHER BOLT BRACKET NUT WASHER LIGHT RH (pg.4-48) LIGHT LH (pg.4-48) BOLT WASHER

FARO delantero/trasero (pg.4-44) ARANDELA COJÍN ARANDELA TUERCA LINTERNA (pg.4-48) ARANDELA TORNILLO SOPORTE TUERCA ARANDELA LINTERNA Der. (pg.4-48) LINTERNA Izq. (pg.4-48) TORNILLO ARANDELA

ed. 07/2003

4-42 DESCRIPTION (Français) PHARE avant/arriere (pg.4-44) RONDELLE COUSSIN RONDELLE ÉCROU LANTERNE RONDELLE VIS SUPPORT ÉCROU RONDELLE LANTERNE droit LANTERNE gauche VIS RONDELLE

Brz 7-9190 NA

4-43

885

ed. 07/2003

Brz 7-9190 NA

FRONT AND REAR HEADLIGHT COMPONENTS COMPONENTES DEL FARO DELANTERO Y TRASERO PIÈCES DU PHARE AVANT ET ARRIÈRE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 75247405 75288328 75288329 75288330

QTY. CANT. QTE. 4 1 1 1

DESCRIPTION (English) HEAD-LIGHT Assy.

LENS MOLDING BULB

DESCRIPCION (Español) FARO Conj.

LENTE MOLDURA LÂMPARA

ed. 07/2003

4-44 DESCRIPTION (Français) PHARE Ens. LENTILLE BATI LAMPE

Brz 7-9190 NA

4-45

885

ed. 07/2003

Brz 7-9190 NA

ROTATING BEACON COMPONENTS COMPONENTES DE LA LINTERNA ROTATIVA PIÈCES DU FEU ROTATIF ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 75251040 76041998 76042349 76042350 76042351 76042352 76042354 14151195 76042355 76042353

QTY. CANT. QTE. 1 2 1 1 1 1 1 1 1 1

DESCRIPTION (English) SWITCH BEACON rotating LENS REFLECTOR RING BRACKET HOUSING BULB MAGNET CONTACT

DESCRIPCION (Español) INTERRUPTOR LINTERNA rotativa Conj.

LENTE REFLECTOR ANILLO SOPORTE CARCASA LÂMPARA MAGNETO CONTACTO

ed. 07/2003

4-46 DESCRIPTION (Français) INTERRUPTEUR LANTERNE LENTILLE RÉFLECTEUR SEGMENT SUPPORT CARCASSE LAMPE AIMANT CONTACT

Brz 7-9190 NA

4-47

885

ed. 07/2003

Brz 7-9190 NA

REAR LAMP COMPONENTS COMPONETNES DE LA LINTERNA TRASERA PIÈCES DU FEU ARRIÈRE ET DIRECTIONNEL ITEM REF.

1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 73163878 73163879 NSS 73163880 14148290 14144790 10977611 11195471 75251230 NSS 79051019

QTY. CANT. QTE. 1 1 1 1 1 1 2 2 2 1 1

DESCRIPTION (English) LIGHT RH LIGHT LH HOUSING light LENS light BULB turn-signal indicator BULB brake BOLT WASHER LIGHT turn-signal HOUSING BULB

DESCRIPCION (Español) LINTERNA Der. LINTERNA Izq. CARCASA linterna LENTE linterna LÂMPARA LÂMPARA freno TORNILLO ARANDELA LINTERNA CARCASA LÂMPARA

ed. 07/2003

4-48 DESCRIPTION (Français) LANTERNE droit LANTERNE gauche CARCASSE LENTILLE LAMPE LAMPE frein VIS RONDELLE LANTERNE CARCASSE LAMPE

Brz 7-9190 NA

4-49

885

ed. 07/2003

Brz 7-9190 NA

FAN - OPEN CAB VENTILADOR - CABINA ABERTA VENTILATEUR - CABINE OUVERTE ITEM REF. 1 2

885

PART Nº PIEZA Nº PIECE Nº 75310287 75313386

QTY. CANT. QTE. 1 2

DESCRIPTION (English) FAN BOLT

DESCRIPCION (Español) VENTILADOR TORNILLO

ed. 07/2003

4-50 DESCRIPTION (Français) VENTILATEUR VIS

Brz 7-9190 NA

4-51

885

ed. 07/2003

Brz 7-9190 NA

AIR CONDITIONING SYSTEM SISTEMA DEL AIRE ACONDICIONADO SYSTÈME DE CLIMATISEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

885

PART Nº PIEZA Nº PIECE Nº 75289897 75289900 75289899 75289898 15896411 75254541 75241360 11054790 11054990 11055090 79078595 70917452 70902431 250742A1 1954651C2 250739A1 1994720C1 109311H 75322270

QTY. CANT. QTE. 1 1 1 1 2 1 3 1 2 2 1 2 2 2 2 1 2 2 1

DESCRIPTION (English) SWITCH SWITCH SWITCH SWITCH NUT HARNESS RELAY FUSE 5A FUSE 10A FUSE 15A FUSE-HOLDER BOLT BOLT CABLE Assy.

SWITCH CABLE BUTTON control lever NUT VARISTOR

DESCRIPCION (Español) INTERRUPTOR INTERRUPTOR INTERRUPTOR INTERRUPTOR TUERCA MAZO-DE-CABLES RELE FUSIBLE 5A FUSIBLE 10A FUSIBLE 15A PORTA-FUSIBLE TORNILLO TORNILLO CABLE Conj.

INTERRUPTOR CABLE BOTÓN TUERCA VARISTOR

ed. 07/2003

4-52 DESCRIPTION (Français) INTERRUPTEUR INTERRUPTEUR INTERRUPTEUR INTERRUPTEUR ÉCROU FAISCEAU RELAIS FUSIBLE 5A FUSIBLE 10A FUSIBLE 15A PORTE-FUSIBLE VIS VIS CABLE Ens. INTERRUPTEUR CABLE BOUTON ÉCROU VARISTOR

Brz 7-9190 NA

4-53

885

ed. 07/2003

Brz 7-9190 NA

FRONT/REAR WINDSHIELD WIPER MOTOR (CAB) MOTOR DEL LIMPIADOR DELANTERO Y TRASERO (CAB) MOTEUR NETTOIE GLACE AVANT ET ARRIÈRE (CAB) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

885

PART Nº PIEZA Nº PIECE Nº 75253231 73155420 73158092 73158075 73158091 73155430 73155419 73155429 75287780 73155414 73155431 73155432 75310286 75287780 73155430 73155419 73155429 75310395 75310396 75310286

QTY. CANT. QTE. 2 1 1 1 1 2 2 2 5 1 1 1 5 5 2 2 2 1 1 5

DESCRIPTION (English) MOTOR electric LEVER LEVER BRACKET SHAFT WASHER NUT SPACER WASHER LEVER Assy.

GASKET SPACER BOLT WASHER WASHER NUT SPACER COVER rear COVER front BOLT

DESCRIPCION (Español) MOTOR eléctrico PALANCA PALANCA SOPORTE EJE ARANDELA TUERCA DISTANCIADOR ARANDELA PALANCA Conj.

JUNTA DISTANCIADOR TORNILLO ARANDELA ARANDELA TUERCA DISTANCIADOR TAPA trasera TAPA delantera TORNILLO

ed. 07/2003

4-54 DESCRIPTION (Français) MOTEUR electrique LEVIER LEVIER SUPPORT ARBRE RONDELLE ÉCROU ENTRETOISE RONDELLE LEVIER Ens. JOINT ENTRETOISE VIS RONDELLE RONDELLE ÉCROU ENTRETOISE COUVERCLE arriere COUVERCLE avant VIS

Brz 7-9190 NA

4-55

885

ed. 07/2003

Brz 7-9190 NA

COLD START SYSTEM SISTEMA DE PARTIDA EN FRIO SYSTÈME DE DÉMARRAGE À FROID ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

885

PART Nº PIEZA Nº PIECE Nº 75252437 73146645 73110484 70911841 70912589 70669359 73132158 73070169 73121001 73052086 75251055 75322603 70911024 70901834 10902221 10516471 70196765 75251103 74029499 75322270 75325391 16043431 10516671 12646721

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 2 1 1 1 1 2 2 UQN 1 1 1 1 2 2 2

DESCRIPTION (English) CYLINDER Assy.

SPRAYER TUBE SLEEVE NUT CLAMP CYLINDER GASKET VALVE ELBOW SWITCH HARNESS NUT CONNECTOR BOLT WASHER lock CLAMP RELAY DECAL VARISTOR BRACKET BOLT WASHER lock WASHER

DESCRIPCION (Español) GATO Conj.

NEBULIZADOR TUBO MANGUITO TUERCA ABRAZADERA GATO JUNTA VÁLVULA CODO INTERRUPTOR MAZO-DE-CABLES TUERCA CONECTADOR TORNILLO ARANDELA presión ABRAZADERA RELE CALCOMANIA VARISTOR SOPORTE TORNILLO ARANDELA presión ARANDELA

ed. 07/2003

4-56 DESCRIPTION (Français) CYLINDRE Ens. PULVÉRISATEUR TUBE MANCHON ÉCROU COLLIER CYLINDRE JOINT VALVE RACCORD COUDE INTERRUPTEUR FAISCEAU ÉCROU CONNECTEUR VIS RONDELLE COLLIER RELAIS ADHESIF VARISTOR SUPPORT VIS RONDELLE RONDELLE

Brz 7-9190 NA

4-57

885

ed. 07/2003

Brz 7-9190 NA

SCARIFIER AND RIPPER ELECTRICAL SYSTEM SISTEMA ELECTRICO DEL ESCARIFICADOR Y RIPPER SYSTÈME ÉLECTRIQUE - RIPPER ITEM REF. 1 2 3 4 5

885

PART Nº PIEZA Nº PIECE Nº 73125891 75322592 75322557 19109687 75322270

QTY. CANT. QTE. 1 1 1 1 4

DESCRIPTION (English) SWITCH HARNESS HARNESS TUBE VARISTOR

DESCRIPCION (Español) INTERRUPTOR MAZO-DE-CABLES MAZO-DE-CABLES TUBO VARISTOR

ed. 07/2003

4-58 DESCRIPTION (Français) INTERRUPTEUR FAISCEAU FAISCEAU TUBE VARISTOR

Brz 7-9190 NA

NOTES

Description Descripción Description

STEERING COLUMN - ASSEMBLY COLUMNA DE DIRECCIÓN - MONTAJE COLONNE DE DIRECTION - MONTAGE

BRAKE AND STEERING - HYDRAULIC CIRCUIT FRENO Y DIRECCION - CIRCUITO HIDRAULICO FREIN ET DIRECTION - CIRCUIT HYDRAULIQUE

STEERING CYLINDER - ASSEMBLY GATO DE DIRECCIÓN - CONJUNTO CYLINDRE DE DIRECTION - ENSEMBLE

STEERING HYDRAULIC - ASSEMBLY VÁLVULA HIDROSTÁTICA - CONJUNTO SOUPAPE HYDROSTATIQUE - ENSEMBLE

VALVE - PRIORITY - ASSEMBLY VÁLVULA - PRIORITÁRIA - CONJUNTO SOUPAPE - ENSEMBLE

INDEX INDICE INDEX pg

5-2 5-4 5-6 5-8 5-10

5-1

885

ed. 07/2003

Brz 7-9190 NA

STEERING COLUMN - ASSEMBLY COLUMNA DE DIRECCIÓN - MONTAJE COLONNE DE DIRECTION - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

885

PART Nº PIEZA Nº PIECE Nº 75251842 75252211 85801991 13301717 L128095 1342054C1 186989A1 70677006 70920995 75280694 REF. 73121497 73121498 10902031 14496431 75251765 70911029 75252213 75252212 70921409 73126193 75237612 75221601 70935211 73129094 70921403 70921476 70916195 73125851 70927381 73126185 75251222 75250143 75252072 75257333 70922571

QTY. CANT. QTE. 1 1 10 10 1 1 1 4 4 1 1 1 1 16 16 1 2 1 1 8 2 1 1 2 1 2 2 4 2 9 2 1 1 1 1 1

DESCRIPTION (English) BRACKET COVER WASHER BOLT FLYWHEEL INSERT COVER WASHER BOLT COLUMN steering VALVE steering (pg.5-8) SHAFT SHAFT BOLT WASHER COVER NUT COVER COVER CONNECTOR HOSE HOSE HOSE RING lock BOLT BOLT BOLT WASHER lock BALL-JOINT WASHER PLATE COVER BRACKET BRACKET HOSE ELBOW

DESCRIPCION (Español) SOPORTE TAPA ARANDELA TORNILLO VOLANTE INSERTO TAPA ARANDELA TORNILLO COLUMNA VÁLVULA dirección (pg.5-8) EJE EJE TORNILLO ARANDELA TAPA TUERCA TAPA TAPA CONECTADOR MANGUERA MANGUERA MANGUERA ANILLO traba TORNILLO TORNILLO TORNILLO ARANDELA presión JUNTA ARANDELA PLACA TAPA SOPORTE SOPORTE MANGUERA CODO

ed. 07/2003

5-2 DESCRIPTION (Français) SUPPORT COUVERCLE RONDELLE VIS VOLANT INSERT COUVERCLE RONDELLE VIS COLONNE VALVE (pg.5-8) ARBRE ARBRE VIS RONDELLE COUVERCLE ÉCROU COUVERCLE COUVERCLE CONNECTEUR TUYAU TUYAU TUYAU SEGMENT d'arret VIS VIS VIS RONDELLE JOINT RONDELLE PLAQUE COUVERCLE SUPPORT SUPPORT TUYAU RACCORD COUDE

Brz 7-9190 NA

5-3

885

ed. 07/2003

Brz 7-9190 NA

BRAKE AND STEERING - HYDRAULIC CIRCUIT FRENO Y DIRECCION - CIRCUITO HIDRAULICO FREIN ET DIRECTION - CIRCUIT HYDRAULIQUE ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

DESCRIPTION (English)

DESCRIPCION (Español)

DESCRIPTION (Français) CONNECTEUR CONNECTEUR TUYAU CONNECTEUR T CONNECTEUR TUYAU CONNECTEUR TUYAU TUYAU TUYAU TUYAU TUYAU SUPPORT RONDELLE ÉCROU RONDELLE ÉCROU TUYAU VIS RONDELLE CONNECTEUR VALVE RONDELLE VIS TUBE CONNECTEUR CONNECTEUR CONNECTEUR T VALVE RONDELLE VIS RACCORD COUDE CONNECTEUR ENTRETOISE JOINT RONDELLE VIS BRIDE POMPE hidraulique Ens. (pg.8-76) VIS JOINT TORIQUE VIS RONDELLE RONDELLE BRIDE JOINT TORIQUE VIS TUYAU

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

75257337 70928916 75257334 70921298 70923102 75257242 75257336 75257244 75257241 75257243 75257245 75257325 75257158 70677004 70920329 10516671 16100821 75257346 70921175 12646921 70921409 REF. 70928190 70934150 75255618 70923163 70929289 70925857 REF. 10519621 16044531 70922571 70921326 75208360 70651322 10516871 11113731 75252536 REF.

1 1 1 3 2 1 2 1 1 1 1 1 1 2 2 2 2 1 2 2 3 1 2 2 1 1 1 1 1 2 2 1 1 1 1 2 2 1 1

CONNECTOR CONNECTOR HOSE CONNECTOR T CONNECTOR HOSE CONNECTOR HOSE HOSE HOSE HOSE HOSE BRACKET WASHER NUT WASHER lock NUT HOSE BOLT WASHER CONNECTOR VALVE relief (pg.8-66) WASHER BOLT TUBE CONNECTOR CONNECTOR CONNECTOR T VALVE priority Assy. (pg.5-10) WASHER BOLT ELBOW CONNECTOR SPACER GASKET WASHER lock BOLT FLANGE PUMP hydraulic (pg.8-76)

CONECTADOR CONECTADOR MANGUERA CONECTADOR T CONECTADOR MANGUERA CONECTADOR MANGUERA MANGUERA MANGUERA MANGUERA MANGUERA SOPORTE ARANDELA TUERCA ARANDELA presión TUERCA MANGUERA TORNILLO ARANDELA CONECTADOR VÁLVULA (pg.8-66) ARANDELA TORNILLO TUBO CONECTADOR CONECTADOR CONECTADOR T VÁLVULA (pg.5-10) ARANDELA TORNILLO CODO CONECTADOR DISTANCIADOR JUNTA ARANDELA presión TORNILLO FLANGE BOMBA hidraulica (pg.8-76)

40 41 42 43 44 45 46 47 48

70917733 14457280 10903031 10516471 14496431 75252527 14457680 10903431 75253069

2 1 3 6 6 1 1 3 1

BOLT O-RING BOLT WASHER lock WASHER FLANGE O-RING BOLT HOSE

TORNILLO ANILLO-O TORNILLO ARANDELA presión ARANDELA FLANGE ANILLO-O TORNILLO MANGUERA

885

ed. 07/2003

5-4

Brz 7-9190 NA

5-5

885

ed. 07/2003

Brz 7-9190 NA

STEERING CYLINDER - ASSEMBLY GATO DE DIRECCIÓN - CONJUNTO CYLINDRE DE DIRECTION - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

PART Nº PIEZA Nº PIECE Nº 73065116 73065115 73069566 70924158 73063363 73065105 73055125 70931306 70921169 73065110 73132432 70923684 73065109 73065106 73132430 73065112

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER steering Assy.

TUBE RETAINER O-RING RETAINER COVER RETAINER WASHER BOLT RETAINER PISTON O-RING RETAINER BUSHING ROD KIT repair (Note)

DESCRIPCION (Español) GATO dirección Conj.

TUBO RETÉN ANILLO-O RETÉN TAPA RETÉN ARANDELA TORNILLO RETÉN ÉMBOLO ANILLO-O RETÉN BUJE VÁSTAGO JUEGO de reparación (Nota)

5-6 DESCRIPTION (Français) CYLINDRE TUBE RETENTEUR JOINT TORIQUE RETENTEUR COUVERCLE RETENTEUR RONDELLE VIS RETENTEUR PISTON JOINT TORIQUE RETENTEUR DOUILLE TIGE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 2,3,4,6,9,11,12

885

ed. 07/2003

Brz 7-9190 NA

5-7

885

ed. 07/2003

Brz 7-9190 NA

STEERING HYDRAULIC - ASSEMBLY VÁLVULA HIDROSTÁTICA - CONJUNTO SOUPAPE HYDROSTATIQUE - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

PART Nº PIEZA Nº PIECE Nº 75257538 71100216 71100217 71100218 71100219 71100220 71100221 71100222 71100223 71100224 71100225 71100226 71100227 71100228 71100229 71100241 NSS NSS 71100232 71100233 71100234 71100235 71100236 71100237 71100238 71100239 71100240 71100242 71100243

QTY. CANT. QTE. 1 1 1 1 1 1 3 1 1 7 2 2 1 2 2 1 2 1 1 2 1 1 1 1 1 2 2 1 1

DESCRIPTION (English) VALVE ASSY. O-RING GEAR SHAFT SPACER DISC O-RING COVER SEAL BOLT COVER BALL BALL BALL PIN BEARING RING BEARING PIN lock COVER SPRING PLUG PIN SEAL RING lock PLUG SPRING KIT repair (Note 1) KIT repair (Note 2)

DESCRIPCION (Español) VÁLVULA Conj.

ANILLO-O ENGRENAJE EJE DISTANCIADOR DISCO ANILLO-O TAPA SELLO TORNILLO CAPA BOLA BOLA BOLA PASADOR RODAMIENTO ANILLO RODAMIENTO PASADOR traba CAPA RESORTE TAPÓN PASADOR SELLO ANILLO traba TAPÓN RESORTE JUEGO de reparación (Note 1) JUEGO de reparación (Nota 2)

5-8 DESCRIPTION (Français) VALVE Ens. JOINT TORIQUE ENGRENAGE ARBRE ENTRETOISE DISQUE JOINT TORIQUE COUVERCLE BAGUE d´etancheite VIS GOBELET BILLE BILLE BILLE CHEVILLE ROULEMENT SEGMENT ROULEMENT CHEVILLE d'arret GOBELET RESSORT BOUCHON CHEVILLE BAGUE d´etancheite SEGMENT d'arret BOUCHON RESSORT JEU de rechange (Note 1) JEU de rechange

Nota/Note 1: Inclui/Includes/Incluye 1,2,22 Nota/Note 2: Inclui/Includes/Incluye 5,9

885

ed. 07/2003

Brz 7-9190 NA

5-9

885

ed. 07/2003

Brz 7-9190 NA

VALVE - PRIORITY - ASSEMBLY VÁLVULA - PRIORITÁRIA - CONJUNTO SOUPAPE - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 73163844 NSS 71100210 71100211 71100212 71100213 71100214 71100209

QTY. CANT. QTE. 1 1 3 1 1 1 1 1

DESCRIPTION (English) VALVE priority Assy.

HOUSING O-RING PISTON VALVE SPRING PLUG PLUG

DESCRIPCION (Español) VÁLVULA CARCASA ANILLO-O ÉMBOLO VÁLVULA RESORTE TAPÓN TAPÓN

ed. 07/2003

5-10 DESCRIPTION (Français) VALVE CARCASSE JOINT TORIQUE PISTON VALVE RESSORT BOUCHON BOUCHON

Brz 7-9190 NA

NOTES

Description Descripción Description

TRANSMISSION AND COUPLING TRANSMISION Y ACOPLAMIENTO TRANSMISSION ET ACCOUPLEMENT

TRANSMISSION LEVER PALANCA DE LA TRANSMISION LEVIER DE CHANGEMENT DE TRANSMISSION

INCHING PEDAL PEDAL DE MANDO DEL EMBRAGUE (INCHING) PEDALE "INCHING"

TRANSMISSION LUBRICATING SYSTEM SISTEMA DE LUBRICACION DE LA TRANSMISION SYSTÈME DE GRAISSAGE DE TRANSMISSION

TRANSMISSION OIL FILTER FILTRO DE ACEITE DE LA TRANSMISION FILTRE D'HUILE DE TRANSMISSION

TRANSMISSION DIPSTICK VARILLA DE NIVEL DE LA TRANSMISION JAUGE DU NIVEAU D'HUILE DE LA TRANSMISSION

TRANSMISSION - HOUSING AND INPUT SHAFT TRANSMISIÓN - CARCASA Y EJE DE ENTRADA TRANSMISSION - CARCASSE ET AXE D'ENTRÉE

TRANSMISSION - 1st SPEED AXLE TRANSMISIÓN - EJE 1ª VELOCIDAD TRANSMISSION - AXE 1èreVITESSE

TRANSMISSION - 2nd SPEED AXLE TRANSMISIÓN - EJE 2ª VELOCIDAD TRANSMISSION - AXE 2ème VITESSE

TRANSMISSION - 3rd SPEED AXLE TRANSMISIÓN - EJE 3ª VELOCIDAD TRANSMISSION - AXE 3ème VITESSE

TRANSMISSION - 4th SPEED AXLE TRANSMISIÓN - EJE 4ª VELOCIDAD TRANSMISSION - AXE 4ème VITESSE

TRANSMISSION - 5th SPEED AXLE TRANSMISIÓN - EJE 5ª VELOCIDAD TRANSMISSION - AXE 5ème VITESSE

TRANSMISSION - 6th SPEED AXLE TRANSMISIÓN - EJE 6ª VELOCIDAD TRANSMISSION - AXE 6ème VITESSE

TRANSMISSION - OUTPUT SHAFT TRANSMISIÓN - EJE DE SALIDA TRANSMISSION - AXE DE SORTIE

TRANSMISSION - MAIN HOUSING TRANSMISIÓN - CARCASA PRINCIPAL TRANSMISSION - CARCASSE PRINCIPALE

TRANSMISSION - CONTROL VALVE ASSEMBLY TRANSMISIÓN - MNTAJE DE VALVULA DE CONTROL TRANSMISSION - MONTAGE DE LA SOUPAPE DE CONTRÔLE

TRANSMISSION - CONTROL VALVE COMPONENTS TRANSMISIÓN - COMPONENTES DE VALVULA DE CONTROL TRANSMISSION - PIÈCE DE LA SOUPAPE DE CONTRÔLE

TRANSMISSION - SOLENOID VALVE TRANSMISIÓN - VALVULA SOLENOIDE TRANSMISSION - SOUPAPE SOLÉNOÏDE

TRANSMISSION - OUTPUT FLANGE TRANSMISIÓN - FLANGE DE SALIDA TRANSMISSION - LÈVRE DE SORTIE

TRANSMISSION - OIL PUMP TRANSMISIÓN - BOMBA DE ACEITE TRANSMISSION - POMPE D'HUILE

TRANSMISSION - OIL COOLING TRANSMISIÓN - ENFRIAMIENTO DE ACEITE TRANSMISSION - SYSTÈME DE REFROIDISSEMENT D'HUILE

FRONT AXLE - ASSEMBLY EJE DELANTERO - MONTAJE AXE AVANT - MONTAGE

FRONT AXLE - WHEEL HUB AND STEERING BAR EJE DELANTERO - CUBO DE LA RUEDA Y BARRA DE DIRECCIÓN AXE AVANT - MOYEU DE LA ROUE ET BARRE DE DIRECTION

REAR AXLE CLARK - ASSEMBLY EJE TRASERO CLARK - MONTAJE AXE ARRIÈRE CLARK - MONTAGE

REAR AXLE CLARK - CENTER HOUSING EJE TRASERO CLARK - CARCASA CENTRAL AXE ARRIÈRE CLARK - CARCASSE ENSEMBLE

REAR AXLE CLARK - RING GEAR AND PINNION EJE TRASERO CLARK - CORONA E PINION AXE ARRIÈRE CLARK - COURONNE ET PIGNON

INDEX INDICE INDEX pg

6-2 6-4 6-6 6-8 6-10 6-12 6-14 6-16 6-18 6-20 6-22 6-24 6-26 6-28 6-30 6-32 6-34 6-36 6-38 6-40 6-42 6-44 6-46 6-48 6-50 6-52

NOTES

Description

INDEX INDICE INDEX

Descripción Description

REAR AXLE CLARK - PLANETARY REDUCTION AND SERVICE BRAKE EJE TRASERO CLARK - REDUCTOR PLANETARIO AXE ARRIÈRE CLARK - RÉDUCTEUR PLANÉTAIRE ET FREIN

REAR AXLE CLARK - PLANETARY REDUCTION AND SERVICE BRAKE EJE TRASERO CLARK - REDUCTOR PLANETARIO AXE ARRIÈRE CLARK - RÉDUCTEUR PLANÉTAIRE ET FREIN

REAR AXLE CLARK - OIL COOLING EJE TRASERO - ENFRIAMIENTO DEL ACEITE AXE ARRIÈRE - SYSTÈME DE REFROIDISSEMENT D'HUILE

TANDEM - WHEEL END (FOR CLARK AXLE) TANDEM - EXTREMIDAD DE LAS RUEDAS (EJE CLARK) TANDEM - EXTRÉMITÉ DES ROUES (POUR AXE CLARK)

WHEELS AND TIRES RUEDAS Y NEUMATICOS ROUES ET PNEUS

pg

6-54 6-56 6-58 6-60 6-62

6-1

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION AND COUPLING TRANSMISION Y ACOPLAMIENTO TRANSMISSION ET ACCOUPLEMENT ITEM REF. 1 2 3 4 5

885

PART Nº PIEZA Nº PIECE Nº 11106631 70930370 70922262 75249578 75312852

QTY. CANT. QTE. 15 20 8 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

BOLT WASHER BOLT COUPLING TRANSMISSION Assy. (pg.6-10 to 6-40) and (pg.7-6 to 7-8)

TORNILLO ARANDELA TORNILLO ACOPLAMIENTO TRANSMISIÓN Conj. (pg.6-10 a 6-40) y (pg.7-6 a 7-8)

ed. 07/2003

6-2 DESCRIPTION (Français) VIS RONDELLE VIS ACCOUPLEMENT BOITE DE VITESSES Ens.

Brz 7-9190 NA

6-3

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION LEVER PALANCA DE LA TRANSMISION LEVIER DE CHANGEMENT DE TRANSMISSION ITEM REF. 1 2 3 4 5 6

885

PART Nº PIEZA Nº PIECE Nº 73162490 10977534 14496321 11113231 14496731 75321850

QTY. CANT. QTE. 1 4 4 4 4 1

DESCRIPTION (English) LEVER BOLT WASHER BOLT WASHER CONSOLE

DESCRIPCION (Español) PALANCA TORNILLO ARANDELA TORNILLO ARANDELA CONSOLA

ed. 07/2003

6-4 DESCRIPTION (Français) LEVIER VIS RONDELLE VIS RONDELLE CONSOLE

Brz 7-9190 NA

6-5

885

ed. 07/2003

Brz 7-9190 NA

INCHING PEDAL PEDAL DE MANDO DEL EMBRAGUE (INCHING) PEDALE INCHING ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 75214658 75249795 16043431 10519621 75249798 10902431 79037282 12164721 75312859

QTY. CANT. QTE. 1 1 4 4 1 2 1 1 1

DESCRIPTION (English) BOOT PEDAL BOLT WASHER COVER BOLT PIN NUT SENSOR

DESCRIPCION (Español) PROTECTOR PEDAL TORNILLO ARANDELA TAPA TORNILLO PASADOR TUERCA SENSOR

ed. 07/2003

6-6 DESCRIPTION (Français) ANTI-poussière PEDALE VIS RONDELLE COUVERCLE VIS CHEVILLE ÉCROU SENSEUR

Brz 7-9190 NA

6-7

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION LUBRICATING SYSTEM SISTEMA DE LUBRICACION DE LA TRANSMISION SYSTÈME DE GRAISSAGE DE TRANSMISSION ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

885

PART Nº PIEZA Nº PIECE Nº 11106031 70923174 70921206 70924026 70921206 75251320 REF. 73162142 75253138 75255651 70926031 75259844 70901702 73139080 75238305 75201641 75322301 70927155 70930370 73113214 11106631 75323377 70922739 73162141

QTY. CANT. QTE. 4 1 1 3 1 1 1 1 1 1 1 1 1 1 1 10 1 1 1 1 1 1 1 1

DESCRIPTION (English) BOLT CONNECTOR O-RING ELBOW O-RING HOSE FILTER oil (pg.6-10) HOSE HARNESS ELBOW CONNECTOR SENSOR CONNECTOR SWITCH CONNECTOR CLAMP HARNESS transmission CLAMP WASHER SWITCH BOLT RESISTOR CONNECTOR HOSE

DESCRIPCION (Español) TORNILLO CONECTADOR ANILLO-O CODO ANILLO-O MANGUERA FILTRO de aceite (pg.6-10) MANGUERA MAZO-DE-CABLES CODO CONECTADOR SENSOR CONECTADOR INTERRUPTOR CONECTADOR ABRAZADERA MAZO-DE-CABLES transmision ABRAZADERA ARANDELA INTERRUPTOR TORNILLO RESISTOR CONECTADOR MANGUERA

ed. 07/2003

6-8 DESCRIPTION (Français) VIS CONNECTEUR JOINT TORIQUE RACCORD COUDE JOINT TORIQUE TUYAU FILTRE d'huille (pg.6-10) TUYAU FAISCEAU RACCORD COUDE CONNECTEUR SENSEUR CONNECTEUR INTERRUPTEUR CONNECTEUR COLLIER FAISCEAU transmission COLLIER RONDELLE INTERRUPTEUR VIS RESISTANCE CONNECTEUR TUYAU

Brz 7-9190 NA

6-9

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION OIL FILTER FILTRO DE ACEITE DE LA TRANSMISION FILTRE D'HUILE DE TRANSMISSION ITEM REF. 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 149934A1 75289106 75285549 75285548 70935176 75285551 70923548 75285550 149935A1 70926149 76022735

QTY. CANT. QTE. 1 1 1 2 1 1 1 1 1 4 4

DESCRIPTION (English) FILTER oil COVER VALVE NUT O-RING PISTON O-RING SPRING ELEMENT BOLT WASHER

DESCRIPCION (Español) FILTRO de aceite TAPA VÁLVULA TUERCA ANILLO-O ÉMBOLO ANILLO-O RESORTE ELEMENTO TORNILLO ARANDELA

ed. 07/2003

6-10 DESCRIPTION (Français) FILTRE d'huille COUVERCLE VALVE ÉCROU JOINT TORIQUE PISTON JOINT TORIQUE RESSORT ELEMENT VIS RONDELLE

Brz 7-9190 NA

6-11

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION DIPSTICK VARILLA DE NIVEL DE LA TRANSMISION JAUGE DU NIVEAU D'HUILE DE LA TRANSMISSION ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

885

PART Nº PIEZA Nº PIECE Nº 75256549 70050748 75249415 70925957 75256545 12646921 11112431 79084753 75256537 16043431 12645031 75248283 11702921 12648531

QTY. CANT. QTE. 1 1 1 1 1 1 1 2 1 2 2 1 1 1

DESCRIPTION (English) DIPSTICK oil level BREATHER CONNECTOR CONNECTOR HOSE WASHER BOLT CLAMP TUBE BOLT WASHER GASKET NUT WASHER

DESCRIPCION (Español) VARILLA RESPIRADERO CONECTADOR CONECTADOR MANGUERA ARANDELA TORNILLO ABRAZADERA TUBO TORNILLO ARANDELA JUNTA TUERCA ARANDELA

ed. 07/2003

6-12 DESCRIPTION (Français) JAUGE RENIFLARD CONNECTEUR CONNECTEUR TUYAU RONDELLE VIS COLLIER TUBE VIS RONDELLE JOINT ÉCROU RONDELLE

Brz 7-9190 NA

6-13

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - HOUSING AND INPUT SHAFT TRANSMISIÓN - CARCASA Y EJE DE ENTRADA TRANSMISSION - CARCASSE ET AXE D'ENTRÉE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

885

PART Nº PIEZA Nº PIECE Nº 75312842 75289379 75288494 75288493 75312845 75289383 75289387 75312825 75289386 75288496 75289384 75288425 75312844 75289388 75289378 75287702 75289392 75312846 75288479 75289382 75288476 75288477 75288480 75288424 75289391 75289395 75287701 75289394 75289380 75289381 75288503 75289377 75312855

QTY. CANT. QTE. 2 2 2 2 3 1 2 2 2 1 1 1 4 1 1 1 1 2 1 1 1 1 3 1 7 1 1 1 1 2 1 1 4

DESCRIPTION (English) BEARING SHAFT O-RING O-RING BOLT SHAFT WASHER BOLT WASHER COVER SENSOR O-RING BOLT PLUG HOUSING RETAINER HANDLE BOLT BEARING GEAR RING RING lock BEARING O-RING BOLT DEFLECTOR O-RING SHAFT GEAR GEAR O-RING COVER BOLT

DESCRIPCION (Español) RODAMIENTO EJE ANILLO-O ANILLO-O TORNILLO EJE ARANDELA TORNILLO ARANDELA TAPA SENSOR ANILLO-O TORNILLO TAPÓN CARCASA RETÉN ASIDERO TORNILLO RODAMIENTO ENGRANAJE ANILLO ANILLO traba RODAMIENTO ANILLO-O TORNILLO DEFLECTOR ANILLO-O EJE ENGRANAJE ENGRANAJE ANILLO-O TAPA TORNILLO

ed. 07/2003

6-14 DESCRIPTION (Français) ROULEMENT ARBRE JOINT TORIQUE JOINT TORIQUE VIS ARBRE RONDELLE VIS RONDELLE COUVERCLE SENSEUR JOINT TORIQUE VIS BOUCHON CARCASSE RETENTEUR BRETELLE VIS ROULEMENT ENGRENAGE SEGMENT SEGMENT d'arret ROULEMENT JOINT TORIQUE VIS DEFLECTEUR JOINT TORIQUE ARBRE ENGRENAGE ENGRENAGE JOINT TORIQUE COUVERCLE VIS

Brz 7-9190 NA

6-15

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - 1st SPEED AXLE TRANSMISIÓN - EJE 1ª VELOCIDAD TRANSMISSION - AXE 1èreVITESSE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 75288872 75288424 75289485 75289483 75289493

QTY. CANT. QTE. 1 1 1 1 1

DESCRIPTION (English) SHAFT 1st speed O-RING BEARING SHAFT BEARING

DESCRIPCION (Español) EJE 1ª velocidad ANILLO-O RODAMIENTO EJE RODAMIENTO

ed. 07/2003

6-16 DESCRIPTION (Français) ARBRE 1.vitesse JOINT TORIQUE ROULEMENT ARBRE ROULEMENT

Brz 7-9190 NA

6-17

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - 2nd SPEED AXLE TRANSMISIÓN - EJE 2ª VELOCIDAD TRANSMISSION - AXE 2ème VITESSE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

885

PART Nº PIEZA Nº PIECE Nº 75288873 75312816 75289488 75289489 75287755 75289492 75289491 75288480 75288882 75289487 75289785 75287751 75289402 75287753 75287752 75287712 75288896 75287711 75289485 75287720 75289490

QTY. CANT. QTE. 1 26 2 2 2 2 1 2 2 22 2 2 2 1 2 2 2 2 1 3 1

DESCRIPTION (English) SHAFT 2nd speed DISC pressure PLATE RING lock O-RING BEARING GEAR BEARING RING lock DISC clutch BEARING RING lock RING lock SPRING RING PISTON RETAINER O-RING SHAFT O-RING GEAR

DESCRIPCION (Español) EJE 2ª velocidad DISCO de presión PLACA ANILLO traba ANILLO-O RODAMIENTO ENGRANAJE RODAMIENTO ANILLO traba DISCO del embrague RODAMIENTO ANILLO traba ANILLO traba RESORTE ANILLO ÉMBOLO RETÉN ANILLO-O EJE ANILLO-O ENGRANAJE

ed. 07/2003

6-18 DESCRIPTION (Français) ARBRE 2.vitesse DISQUE PLAQUE SEGMENT d'arret JOINT TORIQUE ROULEMENT ENGRENAGE ROULEMENT SEGMENT d'arret DISQUE ROULEMENT SEGMENT d'arret SEGMENT d'arret RESSORT SEGMENT PISTON RETENTEUR JOINT TORIQUE ARBRE JOINT TORIQUE ENGRENAGE

Brz 7-9190 NA

6-19

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - 3rd SPEED AXLE TRANSMISIÓN - EJE 3ª VELOCIDAD TRANSMISSION - AXE 3ème VITESSE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

885

PART Nº PIEZA Nº PIECE Nº 75288874 75312816 75289487 75289488 75289489 75287755 75289492 75289491 75287720 75289785 75289494 75287711 75288896 75287712 75287752 75287753 75289402 75287751 75288480 75288882

QTY. CANT. QTE. 1 13 11 1 1 1 1 1 2 2 1 1 1 1 1 8 1 1 1 1

DESCRIPTION (English) SHAFT 3rd speed DISC clutch DISC pressure PLATE RING lock O-RING BEARING GEAR O-RING BEARING SHAFT O-RING RETAINER PISTON RING SPRING RING lock RING lock BEARING RING lock

DESCRIPCION (Español) EJE 3ª velocidad DISCO del embrague DISCO de presión PLACA ANILLO traba ANILLO-O RODAMIENTO ENGRANAJE ANILLO-O RODAMIENTO EJE ANILLO-O RETÉN ÉMBOLO ANILLO RESORTE ANILLO traba ANILLO traba RODAMIENTO ANILLO traba

ed. 07/2003

6-20 DESCRIPTION (Français) ARBRE 3.vitesse DISQUE DISQUE PLAQUE SEGMENT d'arret JOINT TORIQUE ROULEMENT ENGRENAGE JOINT TORIQUE ROULEMENT ARBRE JOINT TORIQUE RETENTEUR PISTON SEGMENT RESSORT SEGMENT d'arret SEGMENT d'arret ROULEMENT SEGMENT d'arret

Brz 7-9190 NA

6-21

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - 4th SPEED AXLE TRANSMISIÓN - EJE 4ª VELOCIDAD TRANSMISSION - AXE 4ème VITESSE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

885

PART Nº PIEZA Nº PIECE Nº 75289495 75289504 75289506 75289489 75289497 75289507 75289484 75288882 75288879 75289505 75289502 75289503 75289501 75289500 75289499 75289498 75287711 75289496 75287720 75289493 75289509 75289508

QTY. CANT. QTE. 1 20 2 2 1 1 2 2 2 22 2 2 16 2 2 2 1 1 3 1 1 1

DESCRIPTION (English) SHAFT 4th speed DISC pressure PLATE RING lock BEARING GEAR BEARING RING lock O-RING DISC clutch RING lock RING lock SPRING RING PISTON RETAINER O-RING SHAFT O-RING BEARING BEARING GEAR

DESCRIPCION (Español) EJE 4ª velocidad DISCO de presión PLACA ANILLO traba RODAMIENTO ENGRANAJE RODAMIENTO ANILLO traba ANILLO-O DISCO del embrague ANILLO traba ANILLO traba RESORTE ANILLO ÉMBOLO RETÉN ANILLO-O EJE ANILLO-O RODAMIENTO RODAMIENTO ENGRANAJE

ed. 07/2003

6-22 DESCRIPTION (Français) ARBRE 4.vitesse DISQUE PLAQUE SEGMENT d'arret ROULEMENT ENGRENAGE ROULEMENT SEGMENT d'arret JOINT TORIQUE DISQUE SEGMENT d'arret SEGMENT d'arret RESSORT SEGMENT PISTON RETENTEUR JOINT TORIQUE ARBRE JOINT TORIQUE ROULEMENT ROULEMENT ENGRENAGE

Brz 7-9190 NA

6-23

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - 5th SPEED AXLE TRANSMISIÓN - EJE 5ª VELOCIDAD TRANSMISSION - AXE 5ème VITESSE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

885

PART Nº PIEZA Nº PIECE Nº 75289512 75289505 75289506 75289489 75289514 75289513 75289509 75288882 75289502 75289503 75289501 75289500 75289499 75289498 75312815 75288879 75289496 75289785 75287720 75289510 75289511

QTY. CANT. QTE. 1 22 2 2 2 2 2 2 2 2 16 2 2 2 20 2 1 2 3 2 2

DESCRIPTION (English) SHAFT 5th speed DISC pressure PLATE RING lock BEARING GEAR BEARING RING lock RING lock RING lock SPRING RING PISTON RETAINER DISC clutch O-RING SHAFT BEARING O-RING SPRING SPRING

DESCRIPCION (Español) EJE 5ª velocidad DISCO de presión PLACA ANILLO traba RODAMIENTO ENGRANAJE RODAMIENTO ANILLO traba ANILLO traba ANILLO traba RESORTE ANILLO ÉMBOLO RETÉN DISCO del embrague ANILLO-O EJE RODAMIENTO ANILLO-O RESORTE RESORTE

ed. 07/2003

6-24 DESCRIPTION (Français) ARBRE 5.vitesse DISQUE PLAQUE SEGMENT d'arret ROULEMENT ENGRENAGE ROULEMENT SEGMENT d'arret SEGMENT d'arret SEGMENT d'arret RESSORT SEGMENT PISTON RETENTEUR DISQUE JOINT TORIQUE ARBRE ROULEMENT JOINT TORIQUE RESSORT RESSORT

Brz 7-9190 NA

6-25

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - 6th SPEED AXLE TRANSMISIÓN - EJE 6ª VELOCIDAD TRANSMISSION - AXE 6ème VITESSE ITEM REF. 1 2 3 4 5

885

PART Nº PIEZA Nº PIECE Nº 75288448 75289785 75289515 75289516 75289517 75289518

QTY. CANT. QTE. 1 2 1 1 1 1

DESCRIPTION (English) SHAFT 6th speed BEARING SHAFT GEAR GEAR RING lock

DESCRIPCION (Español) EJE 6ª velocidad RODAMIENTO EJE ENGRANAJE ENGRANAJE ANILLO traba

ed. 07/2003

6-26 DESCRIPTION (Français) ARBRE 6.vitesse ROULEMENT ARBRE ENGRENAGE ENGRENAGE SEGMENT d'arret

Brz 7-9190 NA

6-27

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - OUTPUT SHAFT TRANSMISIÓN - EJE DE SALIDA TRANSMISSION - AXE DE SORTIE ITEM REF. 1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 75288492 75288449 75288458 75288450 75287716 75287717 75289418 75312817

QTY. CANT. QTE. 2 1 1 3 3 3 1 6

DESCRIPTION (English) BEARING SHAFT O-RING SHIM 0,51mm SHIM 0,18mm SHIM 0,13mm BRACKET BOLT

DESCRIPCION (Español) RODAMIENTO EJE ANILLO-O CALZO 0,51mm CALZO 0,18mm CALZO 0,13mm SOPORTE TORNILLO

ed. 07/2003

6-28 DESCRIPTION (Français) ROULEMENT ARBRE JOINT TORIQUE CALE 0,51mm CALE 0,18mm CALE 0,13mm SUPPORT VIS

Brz 7-9190 NA

6-29

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - MAIN HOUSING TRANSMISIÓN - CARCASA PRINCIPAL TRANSMISSION - CARCASSE PRINCIPALE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

885

PART Nº PIEZA Nº PIECE Nº 75312822 75288498 75289521 75289429 75312820 75312821 75288501 75312827 75289421 75288494 75289522 75289423 75288512 75289431 75289435 75289384 75288425 75288496 75289387 75289386 75289385 75287758 75288513 75312819 75288511 75289426 75288001 75289428 75289427 75289523 75289433 75289469 75289470 75288891 75289524 75312818 75288425 75289425

QTY. CANT. QTE. 19 1 1 2 1 2 1 1 1 1 1 3 2 1 1 1 2 1 2 2 2 1 1 1 4 1 1 2 1 1 1 1 2 1 1 1 2 1

DESCRIPTION (English) BOLT CONNECTOR TUBE PLUG FILTER BOLT RETAINER CONNECTOR BLOCK O-RING TUBE PIN BEARING RING lock RING SENSOR O-RING COVER WASHER WASHER BOLT BRACKET VALVE HOUSING front SLEEVE BUSHING GASKET BOLT DEFLECTOR CONNECTOR PLUG PLATE BOLT O-RING CONNECTOR HOUSING rear O-RING SENSOR

DESCRIPCION (Español) TORNILLO CONECTADOR TUBO TAPÓN FILTRO TORNILLO RETÉN CONECTADOR BLOQUE ANILLO-O TUBO PASADOR RODAMIENTO ANILLO traba ANILLO SENSOR ANILLO-O TAPA ARANDELA ARANDELA TORNILLO SOPORTE VÁLVULA CARCASA delantera MANGUITO BUJE JUNTA TORNILLO DEFLECTOR CONECTADOR TAPÓN PLACA TORNILLO ANILLO-O CONECTADOR CARCASA trasera ANILLO-O SENSOR

ed. 07/2003

6-30 DESCRIPTION (Français) VIS CONNECTEUR TUBE BOUCHON FILTRE VIS RETENTEUR CONNECTEUR BLOC JOINT TORIQUE TUBE CHEVILLE ROULEMENT SEGMENT d'arret SEGMENT SENSEUR JOINT TORIQUE COUVERCLE RONDELLE RONDELLE VIS SUPPORT VALVE CARCASSE avant MANCHON DOUILLE JOINT VIS DEFLECTEUR CONNECTEUR BOUCHON PLAQUE VIS JOINT TORIQUE CONNECTEUR CARCASSE arriere JOINT TORIQUE SENSEUR

Brz 7-9190 NA

6-31

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - CONTROL VALVE ASSEMBLY TRANSMISIÓN - MNTAJE DE VALVULA DE CONTROL TRANSMISSION - MONTAGE DE LA SOUPAPE DE CONTRÔLE ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 75288878 75312832 75288889 75289432 75288434 75288433 75312835 75312833 75312834

QTY. CANT. QTE. 1 1 1 1 1 1 27 5 13

DESCRIPTION (English) GASKET PLATE GASKET VALVE Assy. (pg.6-34) O-RING SENSOR BOLT BOLT BOLT

DESCRIPCION (Español) JUNTA PLACA JUNTA VÁLVULA Conj. (pg.6-34) ANILLO-O SENSOR TORNILLO TORNILLO TORNILLO

ed. 07/2003

6-32 DESCRIPTION (Français) JOINT PLAQUE JOINT VALVE Ens. (pg.6-34) JOINT TORIQUE SENSEUR VIS VIS VIS

Brz 7-9190 NA

6-33

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - CONTROL VALVE COMPONENTS TRANSMISIÓN - COMPONENTES DE VALVULA DE CONTROL TRANSMISSION - PIÈCE DE LA SOUPAPE DE CONTRÔLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

885

PART Nº PIEZA Nº PIECE Nº 75289432 75312829 75288439 75288438 75312828 75288437 75288436 75289439 75288428 75312824 75312849 75289455 75289454 75312830 75289441 75289433 75288435 75289462 75289440

QTY. CANT. QTE. 1 12 1 1 1 1 1 7 1 1 1 1 1 2 2 1 4 1 1

DESCRIPTION (English) VALVE Assy.

PLUG O-RING O-RING PLUG O-RING CONNECTOR VALVE solenoid (pg.6-36) VALVE regulator VALVE regulator O-RING O-RING O-RING PLUG PLUG PLUG BALL HOUSING PLUG

DESCRIPCION (Español) VÁLVULA Conj.

TAPÓN ANILLO-O ANILLO-O TAPÓN ANILLO-O CONECTADOR VÁLVULA solenóide (pg.6-36) VÁLVULA VÁLVULA ANILLO-O ANILLO-O ANILLO-O TAPÓN TAPÓN TAPÓN BOLA CARCASA TAPÓN

ed. 07/2003

6-34 DESCRIPTION (Français) VALVE Ens. BOUCHON JOINT TORIQUE JOINT TORIQUE BOUCHON JOINT TORIQUE CONNECTEUR VALVE (pg.6-36) VALVE VALVE JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE BOUCHON BOUCHON BOUCHON BILLE CARCASSE BOUCHON

Brz 7-9190 NA

6-35

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - SOLENOID VALVE TRANSMISIÓN - VALVULA SOLENOIDE TRANSMISSION - SOUPAPE SOLÉNOÏDE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 75289439 75288438 75288439 75288437 NSS

QTY. CANT. QTE. 7 1 1 1 1

DESCRIPTION (English) VALVE solenoid O-RING O-RING O-RING VALVE

DESCRIPCION (Español) VÁLVULA solenóide ANILLO-O ANILLO-O ANILLO-O VÁLVULA

ed. 07/2003

6-36 DESCRIPTION (Français) VALVE JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE VALVE

Brz 7-9190 NA

6-37

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - OUTPUT FLANGE TRANSMISIÓN - FLANGE DE SALIDA TRANSMISSION - LÈVRE DE SORTIE ITEM REF. 1 2 3 4 5 6

885

PART Nº PIEZA Nº PIECE Nº 75288881 75288502 75289465 75287719 75288900 75312836

QTY. CANT. QTE. 1 1 1 1 1 1

DESCRIPTION (English) RETAINER RETAINER FLANGE O-RING WASHER BOLT

DESCRIPCION (Español) RETÉN RETÉN FLANGE ANILLO-O ARANDELA TORNILLO

ed. 07/2003

6-38 DESCRIPTION (Français) RETENTEUR RETENTEUR BRIDE JOINT TORIQUE RONDELLE VIS

Brz 7-9190 NA

6-39

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - OIL PUMP TRANSMISIÓN - BOMBA DE ACEITE TRANSMISSION - POMPE D'HUILE ITEM REF. 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 75288503 75289441 75312841 75287756 75289476 75289475 75288517 75289478 75288503 75313862

QTY. CANT. QTE. 1 1 3 1 1 1 1 1 1 1

DESCRIPTION (English) O-RING PLUG BOLT PUMP oil PLUG BOLT SLEEVE RING lock O-RING KIT seals

DESCRIPCION (Español) ANILLO-O TAPÓN TORNILLO BOMBA de aceite TAPÓN TORNILLO MANGUITO ANILLO traba ANILLO-O JUEGO de vedación

ed. 07/2003

6-40 DESCRIPTION (Français) JOINT TORIQUE BOUCHON VIS POMPE d'huille BOUCHON VIS MANCHON SEGMENT d'arret JOINT TORIQUE JEU d'etancheite

Brz 7-9190 NA

6-41

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION - OIL COOLING TRANSMISIÓN - ENFRIAMIENTO DE ACEITE TRANSMISSION - SYSTÈME DE REFROIDISSEMENT D'HUILE ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 73155834 73155831 70919464 75259595 73136636 75260590 70922739 75252529 70919625

QTY. CANT. QTE. 1 1 1 2 1 2 1 1 2

DESCRIPTION (English) HOSE ELBOW CONNECTOR CONNECTOR O-RING HOSE HOSE CONNECTOR CONNECTOR

DESCRIPCION (Español) MANGUERA CODO CONECTADOR CONECTADOR ANILLO-O MANGUERA MANGUERA CONECTADOR CONECTADOR

ed. 07/2003

6-42 DESCRIPTION (Français) TUYAU RACCORD COUDE CONNECTEUR CONNECTEUR JOINT TORIQUE TUYAU TUYAU CONNECTEUR CONNECTEUR

Brz 7-9190 NA

6-43

885

ed. 07/2003

Brz 7-9190 NA

FRONT AXLE - ASSEMBLY EJE DELANTERO - MONTAJE AXE AVANT - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 8 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45

885

PART Nº PIEZA Nº PIECE Nº REF. 70054889 70911061 70901344 70914465 70921076 70929156 73124681 73124682 73124683 73124678 73124671 73124680 73124522 75238951 73124679 70930423 73124672 73162371 70668028 73124520 73125713 73125712 70913830 70922544 70683838 73125722 70911030 70914726 73125726 70673051 70677006 70922763 70683837 73124519 75221259 75221258 75280835 70930850 70920585 73153515 73135173 73135174 70901345 75238952 10516471 10902221

QTY. CANT. QTE. 1 2 2 1 10 16 16 10 10 10 4 4 4 4 2 4 4 4 1 6 1 2 2 2 1 1 1 1 1 4 1 1 1 1 1 2 2 1 2 2 2 UQN UQN 1 4 8 8

DESCRIPTION (English) CYLINDER tilt (pg.8-100) WASHER NUT COTTER-PIN GREASE-FITTING BOLT WASHER SHIM SHIM SHIM BEARING RETAINER PIN COVER PIN BEARING PLUG RETAINER SHAFT SIDE FORK RETAINER BOLT NUT BOLT BOLT BAR NUT WASHER lock SPACER PIN WASHER BOLT BOLT FORK SPACER BUSHING SHAFT WASHER BOLT SPACER SHIM SHIM COTTER-PIN PLATE WASHER lock BOLT

DESCRIPCION (Español) GATO (pg.8-100) ARANDELA TUERCA CLAVIJA ENGRASADOR TORNILLO ARANDELA CALZO CALZO CALZO RODAMIENTO RETÉN PASADOR TAPA PASADOR RODAMIENTO TAPÓN RETÉN EJE EXTREMIDADE HORQUILLA RETÉN TORNILLO TUERCA TORNILLO TORNILLO BARRA TUERCA ARANDELA presión DISTANCIADOR PASADOR ARANDELA TORNILLO TORNILLO HORQUILLA DISTANCIADOR BUJE EJE ARANDELA TORNILLO DISTANCIADOR CALZO CALZO CLAVIJA PLACA ARANDELA presión TORNILLO

ed. 07/2003

6-44 DESCRIPTION (Français) CYLINDRE RONDELLE ÉCROU GOUPILLE V GRAISSEUR VIS RONDELLE CALE CALE CALE ROULEMENT RETENTEUR CHEVILLE COUVERCLE CHEVILLE ROULEMENT BOUCHON RETENTEUR ARBRE EXTREMITE FOURCHETTE RETENTEUR VIS ÉCROU VIS VIS TIGE ÉCROU RONDELLE ENTRETOISE CHEVILLE RONDELLE VIS VIS FOURCHETTE ENTRETOISE DOUILLE ARBRE RONDELLE VIS ENTRETOISE CALE CALE GOUPILLE V PLAQUE RONDELLE VIS

Brz 7-9190 NA

6-45

885

ed. 07/2003

Brz 7-9190 NA

FRONT AXLE - WHEEL HUB AND STEERING BAR EJE DELANTERO - CUBO DE LA RUEDA Y BARRA DE DIRECCIÓN AXE AVANT - MOYEU DE LA ROUE ET BARRE DE DIRECTION ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

885

PART Nº PIEZA Nº PIECE Nº REF. 75221735 75221276 70916896 75221734 11227721 12575721 75221277 75221272 75219488 73124696 73124684 73135111 75250726 70684817 70901348 73124693 70927700 70932867 70922271 70923824 70910287 11106631 70911051 75250655 70910231 75250656 75220798 70904002 73124697 70915276 70914465 73125725 70668028 70926957 70928312 73125724

QTY. CANT. QTE. 2 1 1 2 1 4 4 1 2 2 1 2 1 2 2 2 2 4 2 2 2 8 8 2 24 2 24 4 4 1 2 2 2 2 2 2 2

DESCRIPTION (English) CYLINDER steering (pg.5-6) BAR SIDE NUT ROD BOLT NUT SIDE BOOT BALL-JOINT SHAFT BEARING RETAINER HUB wheel BEARING COTTER-PIN COVER RING lock WASHER NUT O-RING WASHER lock BOLT NUT BOLT PLUG NUT WASHER COTTER-PIN SHAFT GREASE-FITTING GREASE-FITTING RETAINER SIDE RING lock BOLT PLUG

DESCRIPCION (Español) GATO (pg.5-6) BARRA EXTREMIDADE TUERCA VÁSTAGO TORNILLO TUERCA EXTREMIDADE PROTECTOR JUNTA EJE RODAMIENTO RETÉN CUBO rueda RODAMIENTO CLAVIJA TAPA ANILLO traba ARANDELA TUERCA ANILLO-O ARANDELA presión TORNILLO TUERCA TORNILLO TAPÓN TUERCA ARANDELA CLAVIJA EJE ENGRASADOR ENGRASADOR RETÉN EXTREMIDADE ANILLO traba TORNILLO TAPÓN

ed. 07/2003

6-46 DESCRIPTION (Français)

CYLINDRE (pg.5-6) TIGE EXTREMITE ÉCROU TIGE VIS ÉCROU EXTREMITE ANTI-poussière JOINT ARBRE ROULEMENT RETENTEUR MOYEU de la roue ROULEMENT GOUPILLE V COUVERCLE SEGMENT d'arret RONDELLE ÉCROU JOINT TORIQUE RONDELLE VIS ÉCROU VIS BOUCHON ÉCROU RONDELLE GOUPILLE V ARBRE GRAISSEUR GRAISSEUR RETENTEUR EXTREMITE SEGMENT d'arret VIS BOUCHON

Brz 7-9190 NA

6-47

885

ed. 07/2003

Brz 7-9190 NA

REAR AXLE CLARK - ASSEMBLY EJE TRASERO CLARK - MONTAJE AXE ARRIÈRE CLARK - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 75251693 12575321 14497331 15997731 70927236 75250895 73161791 70912441

QTY. CANT. QTE. 1 8 8 8 8 1 4 8

DESCRIPTION (English) SHAFT rear (pg.6-50 to 6-56) NUT WASHER BOLT BOLT AXLE-SHAFT PLATE WASHER lock

DESCRIPCION (Español) EJE trasero (pg.6-50 a 6-56) TUERCA ARANDELA TORNILLO TORNILLO EJE CARDAN PLACA ARANDELA presión

ed. 07/2003

6-48 DESCRIPTION (Français) ARBRE arriere ÉCROU RONDELLE VIS VIS ARBRE PLAQUE RONDELLE

Brz 7-9190 NA

6-49

885

ed. 07/2003

Brz 7-9190 NA

REAR AXLE CLARK - CENTER HOUSING EJE TRASERO CLARK - CARCASA CENTRAL AXE ARRIÈRE CLARK - CARCASSE ENSEMBLE ITEM REF. 1 3 4 5 6 7 8 9 9 9 9 9 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28 28 28 29

885

PART Nº PIEZA Nº PIECE Nº 75321993 75288993 75288970 75288971 75288972 75288987 75288986 75288980 75288981 75288982 75288983 75288984 75288985 75288974 75288979 75288975 75312868 75288969 75288968 75288966 75288931 75312863 75255453 75288959 75288961 75288960 75288962 75288559 75288963 75288964 75288965 75288988 75288989 75288990 75288991 75288992

QTY. CANT. QTE. 2 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 6 24 30 1 1 1 2 2 2 2 2 2 1 1 1 1 1 1 1 1

DESCRIPTION (English) GEAR PIN BEARING O-RING COVER PLUG SPACER SHIM SHIM SHIM SHIM SHIM SHIM BEARING RETAINER NUT BOLT BOLT WASHER PLUG O-RING COVER AXLE-SHAFT RETAINER BOLT PLATE RING BEARING PLUG HOUSING PLUG SHIM SHIM SHIM SHIM BEARING

DESCRIPCION (Español) ENGRANAJE PASADOR RODAMIENTO ANILLO-O TAPA TAPÓN DISTANCIADOR CALZO CALZO CALZO CALZO CALZO CALZO RODAMIENTO RETÉN TUERCA TORNILLO TORNILLO ARANDELA TAPÓN ANILLO-O TAPA SEMI-EJE RETÉN TORNILLO PLACA ANILLO RODAMIENTO TAPÓN CARCASA TAPÓN CALZO CALZO CALZO CALZO RODAMIENTO

ed. 07/2003

6-50 DESCRIPTION (Français) ENGRENAGE CHEVILLE ROULEMENT JOINT TORIQUE COUVERCLE BOUCHON ENTRETOISE CALE CALE CALE CALE CALE CALE ROULEMENT RETENTEUR ÉCROU VIS VIS RONDELLE BOUCHON JOINT TORIQUE COUVERCLE ARBRE RETENTEUR VIS PLAQUE SEGMENT ROULEMENT BOUCHON CARCASSE BOUCHON CALE CALE CALE CALE ROULEMENT

Brz 7-9190 NA

6-51

885

ed. 07/2003

Brz 7-9190 NA

REAR AXLE CLARK - RING GEAR AND PINNION EJE TRASERO CLARK - CORONA E PINION AXE ARRIÈRE CLARK - COURONNE ET PIGNON ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

885

PART Nº PIEZA Nº PIECE Nº 75288997 75288618 75288995 75288994 75289009 75288996 75288617 75288616 75288615 75289008 75312917 75289007 75288573 75289005 75289004 75289003 75288998 75288565 75288566 75288860 75288562 75288561 75288560 75288859 75288577 75288576 75312865 75288570 75289000 75288575 75288571 75312866 75289002 75288609

QTY. CANT. QTE. 1 2 16 16 1 1 1 4 4 12 1 1 1 1 1 6 1 1 3 1 1 1 1 1 7 1 2 1 1 1 1 1 6 1

DESCRIPTION (English) GEAR RING WASHER BOLT RING HOUSING SPIDER GEAR WASHER BOLT GEARS bevel Assy.

FLANGE BUSHING GEAR RING DISC friction COVER PISTON RETAINER DISTRIBUTOR PISTON RETAINER RETAINER NUT BOLT CONNECTOR RETAINER O-RING O-RING O-RING CONNECTOR FILTER DISC friction GEAR

DESCRIPCION (Español) ENGRANAJE ANILLO ARANDELA TORNILLO ANILLO CARCASA CRUCECITA ENGRANAJE ARANDELA TORNILLO ENGRANAJES cónicas Conj.

FLANGE BUJE ENGRANAJE ANILLO DISCO de fricción TAPA ÉMBOLO RETÉN DISTRIBUIDOR ÉMBOLO RETÉN RETÉN TUERCA TORNILLO CONECTADOR RETÉN ANILLO-O ANILLO-O ANILLO-O CONECTADOR FILTRO DISCO de fricción ENGRANAJE

ed. 07/2003

6-52 DESCRIPTION (Français) ENGRENAGE SEGMENT RONDELLE VIS SEGMENT CARCASSE CROISILLON ENGRENAGE RONDELLE VIS ENGRENAGES BRIDE DOUILLE ENGRENAGE SEGMENT DISQUE COUVERCLE PISTON RETENTEUR DISTRIBUTEUR PISTON RETENTEUR RETENTEUR ÉCROU VIS CONNECTEUR RETENTEUR JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE CONNECTEUR FILTRE DISQUE ENGRENAGE

Brz 7-9190 NA

6-53

885

ed. 07/2003

Brz 7-9190 NA

REAR AXLE CLARK - PLANETARY REDUCTION AND SERVICE BRAKE EJE TRASERO CLARK - REDUCTOR PLANETARIO AXE ARRIÈRE CLARK - RÉDUCTEUR PLANÉTAIRE ET FREIN ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47

885

PART Nº PIEZA Nº PIECE Nº 75288909 73161842 75288926 75288927 75288941 75288940 75312867 75288952 75288954 75288949 75288947 75288946 75288945 75288944 75288942 75288943 75288948 75288938 75288950 75288910 75288911 75288912 75288622 75288913 75288915 75288914 75288955 75288951 75288928 75288916 75288917 75288918 75288919 75288920 75288925 75288924 75288923 75288922 75288921 75288953 75288929 75288935 75288934 75288933 75288930 75288931 75288932

QTY. CANT. QTE. 1 1 1 1 6 1 5 1 1 1 3 3 3 1 2 1 1 1 1 1 1 1 1 1 1 1 4 2 12 1 1 1 6 6 1 1 1 1 1 1 12 2 1 10 1 1 10

DESCRIPTION (English) RING lock GEAR PLUG O-RING DISC brake GEAR DISC brake SPACER RING lock SHAFT RING lock GEAR BEARING BRACKET BOLT PLUG RING HOUSING PLUG SPACER RING lock BEARING O-RING SHAFT PLUG RETAINER BOLT RETAINER STUD PLUG BREATHER COVER SPRING BOLT RING O-RING O-RING RING PISTON O-RING NUT BEARING RING GEAR-PINNION BUSHING PLATE O-RING BOLT

DESCRIPCION (Español) ANILLO traba ENGRANAJE TAPÓN ANILLO-O DISCO freno ENGRANAJE DISCO freno DISTANCIADOR ANILLO traba EJE ANILLO traba ENGRANAJE RODAMIENTO SOPORTE TORNILLO TAPÓN ANILLO CARCASA TAPÓN DISTANCIADOR ANILLO traba RODAMIENTO ANILLO-O EJE TAPÓN RETÉN TORNILLO RETÉN ESPÁRRAGO TAPÓN RESPIRADERO TAPA RESORTE TORNILLO ANILLO ANILLO-O ANILLO-O ANILLO ÉMBOLO ANILLO-O TUERCA RODAMIENTO CORONA-PINION BUJE PLACA ANILLO-O TORNILLO

ed. 07/2003

6-54 DESCRIPTION (Français)

SEGMENT d'arret ENGRENAGE BOUCHON JOINT TORIQUE DISQUE frein ENGRENAGE DISQUE frein ENTRETOISE SEGMENT d'arret ARBRE SEGMENT d'arret ENGRENAGE ROULEMENT SUPPORT VIS BOUCHON SEGMENT CARCASSE BOUCHON ENTRETOISE SEGMENT d'arret ROULEMENT JOINT TORIQUE ARBRE BOUCHON RETENTEUR VIS RETENTEUR GOUJON BOUCHON RENIFLARD COUVERCLE RESSORT VIS SEGMENT JOINT TORIQUE JOINT TORIQUE SEGMENT PISTON JOINT TORIQUE ÉCROU ROULEMENT COURONNE-PIGNON DOUILLE PLAQUE JOINT TORIQUE VIS

Brz 7-9190 NA

6-55

885

ed. 07/2003

Brz 7-9190 NA

REAR AXLE CLARK - PLANETARY REDUCTION AND SERVICE BRAKE EJE TRASERO CLARK - REDUCTOR PLANETARIO AXE ARRIÈRE CLARK - RÉDUCTEUR PLANÉTAIRE ET FREIN ITEM REF. 48 49 50

885

PART Nº PIEZA Nº PIECE Nº 75288936 75288702 75288937

QTY. CANT. QTE. 1 1 1

DESCRIPTION (English) HUB wheel RETAINER PLUG magnetic

DESCRIPCION (Español) CUBO rueda RETÉN TAPÓN magnético

ed. 07/2003

6-56 DESCRIPTION (Français)

MOYEU de la roue RETENTEUR BOUCHON

Brz 7-9190 NA

6-57

885

ed. 07/2003

Brz 7-9190 NA

REAR AXLE CLARK - OIL COOLING EJE TRASERO - ENFRIAMIENTO DEL ACEITE AXE ARRIÈRE - SYSTÈME DE REFROIDISSEMENT D'HUILE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 75249382 70921913 73163941 75221770 75257806 11107631 12577221 10516879 75257785 16043431 12645031 73158847

QTY. CANT. QTE. 1 8 1 2 1 2 2 2 1 3 3 1

DESCRIPTION (English) HOSE CLAMP TUBE water HOSE COOLER BOLT NUT WASHER lock TUBE water BOLT WASHER HOSE

DESCRIPCION (Español) MANGUERA ABRAZADERA TUBO de agua MANGUERA ENFRIADOR TORNILLO TUERCA ARANDELA presión TUBO de agua TORNILLO ARANDELA MANGUERA

ed. 07/2003

6-58 DESCRIPTION (Français) TUYAU COLLIER TUBE d'eau TUYAU REFROIDISSEUR VIS ÉCROU RONDELLE TUBE d'eau VIS RONDELLE TUYAU

Brz 7-9190 NA

6-59

885

ed. 07/2003

Brz 7-9190 NA

TANDEM - WHEEL END (FOR CLARK AXLE) TANDEM - EXTREMIDAD DE LAS RUEDAS (EJE CLARK) TANDEM - EXTRÉMITÉ DES ROUES (POUR AXE CLARK) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 11 12 13 14 14 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

885

PART Nº PIEZA Nº PIECE Nº 70634161 73161845 70901651 73161790 26794670 75255564 73155118 15981231 10517271 73161843 73161850 73161851 75246450 75258149 73155085 73155086 73155087 73161844 73161846 73155650 15988431 75320124 10569470 11106231 75257148 70901470 75258148 75257147 70912725 75251706 75321978 11112431 10517071 75251577 73161842 28995900 12164121 10517271 70907059

QTY. CANT. QTE. 2 UQN 2 2 4 2 2 48 48 2 2 2 2 2 4 4 14 UQN 8 2 32 52 48 48 12 2 4 12 4 2 2 60 60 4 2 4 52 52 2

DESCRIPTION (English) BREATHER LINK PLUG RETAINER BEARING GEAR RETAINER BOLT WASHER lock CHAIN COVER RH COVER LH BUSHING COVER SHIM 0,178mm SHIM 0,127mm SHIM 0,508mm LINK Assy.

COTTER-PIN RING BOLT STUD WASHER lock BOLT COVER COVER HUB GASKET PLUG HOUSING COVER BOLT WASHER lock HUB wheel DRIVE-GEAR BEARING NUT WASHER lock ELBOW

DESCRIPCION (Español) RESPIRADERO ESLABÓN TAPÓN RETÉN RODAMIENTO ENGRANAJE RETÉN TORNILLO ARANDELA presión CADENA TAPA Der. TAPA Izq. BUJE TAPA CALZO 0,178mm CALZO 0,127mm CALZO 0,508mm ESLABÓN Conj.

CLAVIJA ANILLO TORNILLO ESPÁRRAGO ARANDELA presión TORNILLO TAPA TAPA CUBO JUNTA TAPÓN CARCASA TAPA TORNILLO ARANDELA presión CUBO rueda RUEDA-MOTRIZ RODAMIENTO TUERCA ARANDELA presión CODO

ed. 07/2003

6-60 DESCRIPTION (Français) RENIFLARD LINK BOUCHON RETENTEUR ROULEMENT ENGRENAGE RETENTEUR VIS RONDELLE CHAINE COUVERCLE droit COUVERCLE gauche DOUILLE COUVERCLE CALE 0,178mm CALE 0,127mm CALE 0,508mm LINK Ens. GOUPILLE V SEGMENT VIS GOUJON RONDELLE VIS COUVERCLE COUVERCLE MOYEU JOINT BOUCHON CARCASSE COUVERCLE VIS RONDELLE MOYEU de la roue ROUE ROULEMENT ÉCROU RONDELLE RACCORD COUDE

Brz 7-9190 NA

6-61

885

ed. 07/2003

Brz 7-9190 NA

WHEELS AND TIRES RUEDAS Y NEUMATICOS ROUES ET PNEUS ITEM REF. 1 1 1 1 1 1 1 1 1 1 2 2 3 3 3 3 3 3 3 4

885

PART Nº PIEZA Nº PIECE Nº 70097578 70665984 75218366 70097579 75237465 73038797 75223772 75235206 75237933 75257066 70096481 75251363 75321452 75251370 75321450 73161857 75321454 75321451 75321480 70051729

QTY. CANT. QTE. 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6

DESCRIPTION (English) TIRE 14,00X24 10L G2 TIRE 14,00X24 10L TIRE 14,00X24 12L TIRE 14,00X24 12L G2 TIRE 16,00X24 12L G2 TIRE 17,50X25 12L G2 TIRE 17,50X25 16L L3 TIRE 20,50X25 12L L3 TIRE 20,50X25 16L L3 TIRE radial 14,00X24 12L L2 VALVE VALVE 65° WHEEL 9 in WHEEL 9 in orange WHEEL 10 in WHEEL 10 in orange WHEEL 13 WHEEL 14 WHEEL 17 in CHAMBER air

DESCRIPCION (Español) NEUMÁTICO 14,00X24 10L G2 NEUMÁTICO 14,00X24 10L NEUMÁTICO 14,00X24 12L NEUMÁTICO 14,00X24 12L G2 NEUMÁTICO 16,00X24 12L G2 NEUMÁTICO 17,50X25 12L G2 NEUMÁTICO 17,50X25 16L L3 NEUMÁTICO 20,50X25 12L L3 NEUMÁTICO 20,50X25 16L L3 NEUMÁTICO radial 14,00X24 12L L2 VÁLVULA VÁLVULA 65° RUEDA 9pul RUEDA 9pul RUEDA 10 pul.

RUEDA 10 pul.

RUEDA 13 RUEDA 14 RUEDA 17 CAMARA de aire

ed. 07/2003

6-62 DESCRIPTION (Français) PNEU 14,00X24 10L G2 PNEU 14,00X24 10L PNEU 14,00X24 12L PNEU 14,00X24 12L G2 PNEU 16,00X24 12L G2 PNEU 17,50X25 12L G2 PNEU 17,50X25 16L L3 PNEU 20,50X25 12L L3 PNEU 20,50X25 12L L3 PNEU radial 14,00X24 12L L2 VALVE VALVE 65° ROUE 9 ROUE 9 ROUE 10 ROUE 10 ROUE 13 ROUE 14 ROUE 17 CHAMBRE d'air

Brz 7-9190 NA

NOTES

Description Descripción Description

PARKING BRAKE ASSEMBLY SISTEMA DEL FRENO DE ESTACIONAMIENTO SYSTÈME DE FREIN DE STATIONNEMENT

PARKING BRAKE ACTUATING LEVER PALANCA DE MANDO DEL FRENO DE ESTACIONAMIENTO LEVIER DU FREIN DE STATIONNEMENT

TRANSMISSION BRAKE DISC - ASSEMBLY DISCO DE FRENO DE LA TRANSMISION - MONTAJE DISQUE DE FREIN DA TRANSMISSION - MONTAGE

TRANSMSISSION CALIPER CALIPER DE LA TRANSMISION - CONJUNTO CALIPER DE TRANSMISSION - ENSEMBLE

BRAKE PEDAL PEDAL DEL FRENO DE SERVICIO PÉDALE DE FREIN

BRAKE HYDRAULIC CIRCUIT (CLARK) CIRCUITO HIDRAULICO DEL FRENO DE SERVICO (CLARK) CIRCUIT HYDRAULIQUE DU FREIN (CLARK)

EMERGENCY BRAKE - ASSEMBLY SISTEMA DEL FRENO DE EMERGENCIA - MONTAJE SYSTÈME DO FREIN D'URGENCE - MONTAGE

EMERGENCY BRAKE - ACCUMULATOR SISTEMA DEL FRENO DE EMERGENCIA - ACUMULADOR SYSTÈME DO FREIN D'URGENCE - ACCUMULATEUR

INDEX INDICE INDEX pg

7-2 7-4 7-6 7-8 7-10 7-12 7-14 7-16

7-1

885

ed. 07/2003

Brz 7-9190 NA

PARKING BRAKE ASSEMBLY SISTEMA DEL FRENO DE ESTACIONAMIENTO SYSTÈME DE FREIN DE STATIONNEMENT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

885

PART Nº PIEZA Nº PIECE Nº 13276117 85801991 11087971 75249544 70921910 70912942 70922763 70977006 73161763 70911041 70918448 70930370 70670615 73151195 70035285 75254087 10516679 16100811 10519621 70078908 70917646 71004339 70677004 70927541 73129958 73159024 70927529 76021318 11195371 16101711 REF. 10372711 70677010 11118537 70927529 70912942 73161768 73125851 73161760 70918448 70917646 70930370 73161771

QTY. CANT. QTE. 4 4 2 1 1 2 1 1 1 1 3 3 1 1 2 1 4 4 4 1 3 1 2 2 1 1 2 1 2 2 1 2 4 4 1 1 1 2 1 2 2 2 1

DESCRIPTION (English) BOLT WASHER RING lock PIN CLAMP WASHER lock BOLT WASHER BRACKET NUT COTTER-PIN WASHER YOKE LEVER BUSHING TIE-ROD WASHER lock NUT WASHER BOOT PIN CLAMP WASHER BOLT PIN CABLE BOLT SWITCH WASHER NUT HARNESS (pg.4-12) BOLT WASHER BOLT BOLT WASHER lock BRACKET BALL-JOINT LEVER COTTER-PIN PIN WASHER TIE-ROD

DESCRIPCION (Español) TORNILLO ARANDELA ANILLO traba PASADOR ABRAZADERA ARANDELA presión TORNILLO ARANDELA SOPORTE TUERCA CLAVIJA ARANDELA HORQUILLA PALANCA BUJE TIRANTE ARANDELA presión TUERCA ARANDELA PROTECTOR PASADOR ABRAZADERA ARANDELA TORNILLO PASADOR CABLE TORNILLO INTERRUPTOR ARANDELA TUERCA MAZO-DE-CABLES (pg.4-12) TORNILLO ARANDELA TORNILLO TORNILLO ARANDELA presión SOPORTE JUNTA PALANCA CLAVIJA PASADOR ARANDELA TIRANTE

ed. 07/2003

7-2 DESCRIPTION (Français) VIS RONDELLE SEGMENT d'arret CHEVILLE COLLIER RONDELLE VIS RONDELLE SUPPORT ÉCROU GOUPILLE V RONDELLE FOURCHE LEVIER DOUILLE TIGE RONDELLE ÉCROU RONDELLE ANTI-poussière CHEVILLE COLLIER RONDELLE VIS CHEVILLE CABLE VIS INTERRUPTEUR RONDELLE ÉCROU FAISCEAU (pg.4-12) VIS RONDELLE VIS VIS RONDELLE SUPPORT JOINT LEVIER GOUPILLE V CHEVILLE RONDELLE TIGE

Brz 7-9190 NA

7-3

885

ed. 07/2003

Brz 7-9190 NA

PARKING BRAKE ACTUATING LEVER PALANCA DE MANDO DEL FRENO DE ESTACIONAMIENTO LEVIER DU FREIN DE STATIONNEMENT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

885

PART Nº PIEZA Nº PIECE Nº 5106733 13276117 85801991 85805438 13400773 5174275 5128431 5105729 5128712 4988275 5131437 5110153 85805440 11065476 5110155 85805441

QTY. CANT. QTE. 1 4 4 1 2 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) BOOT BOLT WASHER LEVER Assy.

RING lock SWITCH HANDLE SPRING TIE-ROD PIN PIN SECTOR toothed LEVER RING lock LOCK BRACKET

DESCRIPCION (Español) PROTECTOR TORNILLO ARANDELA PALANCA Conj.

ANILLO traba INTERRUPTOR APOYO RESORTE TIRANTE PASADOR PASADOR SECTOR PALANCA ANILLO traba TRABA SOPORTE

ed. 07/2003

7-4 DESCRIPTION (Français) ANTI-poussière VIS RONDELLE LEVIER Ens. SEGMENT d'arret INTERRUPTEUR POIGNEE RESSORT TIGE CHEVILLE CHEVILLE SECTEUR LEVIER SEGMENT d'arret ARRÊT SUPPORT

Brz 7-9190 NA

7-5

885

ed. 07/2003

Brz 7-9190 NA

TRANSMISSION BRAKE DISC - ASSEMBLY DISCO DE FRENO DE LA TRANSMISION - MONTAJE DISQUE DE FREIN DA TRANSMISSION - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 75289480 75288514 75288881 75288502 75289479 75312838 75312837 75288900 75312836 75287719

QTY. CANT. QTE. 6 1 1 1 1 6 6 1 1 1

DESCRIPTION (English) BOLT DISC RETAINER RETAINER FLANGE WASHER NUT WASHER BOLT O-RING

DESCRIPCION (Español) TORNILLO DISCO RETÉN RETÉN FLANGE ARANDELA TUERCA ARANDELA TORNILLO ANILLO-O

ed. 07/2003

7-6 DESCRIPTION (Français) VIS DISQUE RETENTEUR RETENTEUR BRIDE RONDELLE ÉCROU RONDELLE VIS JOINT TORIQUE

Brz 7-9190 NA

7-7

885

ed. 07/2003

Brz 7-9190 NA

TRANSMSISSION CALIPER CALIPER DE LA TRANSMISION - CONJUNTO CALIPER DE TRANSMISSION - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

885

PART Nº PIEZA Nº PIECE Nº 75288445 75289472 75289474 75287708 75288515 75289530 75289533 75289537 75289536 75289535 75289538 75289527 75288446 75289532 75289529 75289531 75289528

QTY. CANT. QTE. 1 4 4 2 1 3 2 1 1 1 1 1 2 4 1 2 1

DESCRIPTION (English) BRACKET BOLT COTTER-PIN PIN BRAKE Assy.

BOLT PIN COTTER-PIN NUT WASHER LEVER SHAFT PAD brake PIN BRACKET SPRING BRACKET

DESCRIPCION (Español) SOPORTE TORNILLO CLAVIJA PASADOR FRENO Conj.

TORNILLO PASADOR CLAVIJA TUERCA ARANDELA PALANCA EJE PASTILLA PASADOR SOPORTE RESORTE SOPORTE

ed. 07/2003

7-8 DESCRIPTION (Français) SUPPORT VIS GOUPILLE V CHEVILLE FREIN Ens. VIS CHEVILLE GOUPILLE V ÉCROU RONDELLE LEVIER ARBRE GARNITURE CHEVILLE SUPPORT RESSORT SUPPORT

Brz 7-9190 NA

7-9

885

ed. 07/2003

Brz 7-9190 NA

BRAKE PEDAL PEDAL DEL FRENO DE SERVICIO PÉDALE DE FREIN ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 75214658 75249803 16043431 10519621 75249809 16043631 12645031 16100821 10516679 75249805 75281637 16044131

QTY. CANT. QTE. 1 1 4 8 1 1 1 2 2 1 1 2

DESCRIPTION (English) BOOT PEDAL BOLT WASHER COVER BOLT WASHER NUT WASHER lock BRACKET SERVO-BRAKE BOLT

DESCRIPCION (Español) PROTECTOR PEDAL TORNILLO ARANDELA TAPA TORNILLO ARANDELA TUERCA ARANDELA presión SOPORTE SERVO-FRENO TORNILLO

ed. 07/2003

7-10 DESCRIPTION (Français) ANTI-poussière PEDALE VIS RONDELLE COUVERCLE VIS RONDELLE ÉCROU RONDELLE SUPPORT SERVO-FREIN VIS

Brz 7-9190 NA

7-11

885

ed. 07/2003

Brz 7-9190 NA

BRAKE HYDRAULIC CIRCUIT (CLARK) CIRCUITO HIDRAULICO DEL FRENO DE SERVICO (CLARK) CIRCUIT HYDRAULIQUE DU FREIN (CLARK) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

885

PART Nº PIEZA Nº PIECE Nº 75252410 75251152 70919062 70923841 79066938 70923841 75244490 75252411 70901652 16043431 10519621 70923841 75254572 10516871 75252416 70922523 14496621 11107031 75252406 70094334 75252414 75239803 14437785 75241267 75252415 11106631 15500121 70967050

QTY. CANT. QTE. 2 2 2 1 4 1 2 2 2 20 20 2 1 4 4 2 2 2 2 1 2 2 2 2 2 2 2 2

DESCRIPTION (English) TUBE HOSE CONNECTOR O-RING CONNECTOR O-RING BLOCK TUBE PLUG BOLT WASHER O-RING SWITCH WASHER lock PROTECTOR ELBOW WASHER BOLT VALVE SWITCH PROTECTOR CONNECTOR O-RING HOSE PROTECTOR BOLT NUT ELBOW

DESCRIPCION (Español) TUBO MANGUERA CONECTADOR ANILLO-O CONECTADOR ANILLO-O BLOQUE TUBO TAPÓN TORNILLO ARANDELA ANILLO-O INTERRUPTOR ARANDELA presión PROTECTOR CODO ARANDELA TORNILLO VÁLVULA INTERRUPTOR PROTECTOR CONECTADOR ANILLO-O MANGUERA PROTECTOR TORNILLO TUERCA CODO

ed. 07/2003

7-12 DESCRIPTION (Français) TUBE TUYAU CONNECTEUR JOINT TORIQUE CONNECTEUR JOINT TORIQUE BLOC TUBE BOUCHON VIS RONDELLE JOINT TORIQUE INTERRUPTEUR RONDELLE PROTECTEUR RACCORD COUDE RONDELLE VIS VALVE INTERRUPTEUR PROTECTEUR CONNECTEUR JOINT TORIQUE TUYAU PROTECTEUR VIS ÉCROU RACCORD COUDE

Brz 7-9190 NA

7-13

885

ed. 07/2003

Brz 7-9190 NA

EMERGENCY BRAKE - ASSEMBLY SISTEMA DEL FRENO DE EMERGENCIA - MONTAJE SYSTÈME DO FREIN D'URGENCE - MONTAGE ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

DESCRIPTION (English)

DESCRIPCION (Español)

1 2

75257244 REF.

1 1

HOSE ACCUMULATOR Assy. (pg.7-16)

MANGUERA ACUMULADOR Conj. (pg.7-16)

3 4 5 6 7 8 9 10 11 12 13

75253784 70923841 78100129 75257245 75257241 75252441 75254105 14438085 75239803 14438085 REF.

2 4 2 1 1 2 1 1 2 1 1

TUBE O-RING CONNECTOR HOSE HOSE HOSE CONNECTOR O-RING CONNECTOR O-RING SERVO-BRAKE (pg.7-10)

TUBO ANILLO-O CONECTADOR MANGUERA MANGUERA MANGUERA CONECTADOR ANILLO-O CONECTADOR ANILLO-O SERVO-FRENO (pg.7-10)

885

ed. 07/2003

7-14 DESCRIPTION (Français) TUYAU ACCUMULATEUR Ens. (pg.7-16) TUBE JOINT TORIQUE CONNECTEUR TUYAU TUYAU TUYAU CONNECTEUR JOINT TORIQUE CONNECTEUR JOINT TORIQUE SERVO-FREIN (pg.7-10)

Brz 7-9190 NA

7-15

885

ed. 07/2003

Brz 7-9190 NA

EMERGENCY BRAKE - ASSEMBLY SISTEMA DEL FRENO DE EMERGENCIA - MONTAJE SYSTÈME DO FREIN D'URGENCE - MONTAGE ITEM REF. 14 15 16 1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 70925617 12645031 16043631 16043831 10519621 16100821 76028577 76028575 75254105 70923841 14438085

QTY. CANT. QTE. 1 1 1 4 4 4 2 2 2 2 2

DESCRIPTION (English) CLAMP WASHER BOLT BOLT WASHER NUT CLAMP ACCUMULATOR Assy.

CONNECTOR O-RING O-RING

DESCRIPCION (Español) ABRAZADERA ARANDELA TORNILLO TORNILLO ARANDELA TUERCA ABRAZADERA ACUMULADOR Conj.

CONECTADOR ANILLO-O ANILLO-O

ed. 07/2003

7-16 DESCRIPTION (Français) COLLIER RONDELLE VIS VIS RONDELLE ÉCROU COLLIER ACCUMULATEUR Ens. CONNECTEUR JOINT TORIQUE JOINT TORIQUE

Brz 7-9190 NA

NOTES

Description

INDEX INDICE INDEX

Descripción Description

HYDRAULIC RESERVOIR - ASSEMBLY DEPOSITO DE FLUIDO HIDRAULICO - MONTAJE RÉSERVOIR D'HUILE HYDRAULIQUE - ENSEMBLE

HYDRAULIC RESERVOIR - FILTER DEPOSITO DE FLUIDO HIDRAULICO - FILTRO RÉSERVOIR D'HUILE HYDRAULIQUE - FILTRE

MAIN HYDRAULIC PUMP BOMBA HIDRAULICA PRINCIPAL POMPE HYDRAULIQUE PRINCIPAL

MAIN HYDRAULIC PUMP - DRUM ASSEMBLY BOMBA HIDRAULICA PRINCIPAL POMPE HYDRAULIQUE PRINCIPAL -

MAIN PUMP CIRCUIT CIRCUITO DE LA BOMBA PRINCIPAL CIRCUIT DA POMPE PRINCIPALE

MAIN PUMP CIRCUIT CIRCUITO DE LA BOMBA PRINCIPAL CIRCUIT DA POMPE PRINCIPALE

BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT CIRCUITO HIDRAULICO DE LA LÁMINA - DESPLAZAMIENTO LATERAL SYSTÈME HYDRAULIQUE DE LAME - DÉPLACEMENT LATÉRAL ET INCLINAISON

BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT CIRCUITO HIDRAULICO DE LA LÁMINA - DESPLAZAMIENTO LATERAL SYSTÈME HYDRAULIQUE DE LAME - DÉPLACEMENT LATÉRAL ET INCLINAISON

BLADE HYDRAULIC CIRCUIT - SIDE SHIFT ACCUMULATOR (OPTIONAL) CIRCUITO HIDRAULICO DE LA LÁMINA - ACUMULADOR DESPLAZAMIENTO (OPCIONAL) SYSTÈME HYDRAULIQUE DE LAME - ACCUMULATEUR HYDRAULIQUE OPTIONEL

BLADE HYDRAULIC CIRCUIT - ROTATING DISTRIBUTOR CIRCUITO HIDRAULICO DE LA LÁMINA - DISTRIBUIDOR ROTATIVO SYSTÈME HYDRAULIQUE DE LAME - DISTRIBUTEUR ROTATIF

BLADE HYDRAULIC CIRCUIT - LOCK (3 HOLES) CIRCUITO HIDRAULICO DE LA LÁMINA - TRABA (3) SYSTÈME HYDRAULIQUE DE LAME - BLOCAGE (3 TROUS)

BLADE HYDRAULIC CIRCUIT - LOCK (5 HOLES) CIRCUITO HIDRAULICO DE LA LÁMINA - TRABA (5) SYSTÈME HYDRAULIQUE DE LAME - BLOCAGE (5 TROUS)

BLADE HYDRAULIC CIRCUIT - LIFTING CIRCUITO HIDRAULICO DE LA LÁMINA - LEVANTAMIENTO SYSTÈME HYDRAULIQUE DE LAME - LEVAGE

BLADE HYDRAULIC CIRCUIT - LIFTING ACCUMULATOR (OPTIONAL) CIRCUITO HIDRAULICO DE LA LÁMINA - ACUMULADOR LEVANTAMIENTO (OPCIONAL) SYSTÈME HYDRAULIQUE DE LAME - ACCUMULATEUR HYDRAULIQUE OPTIONEL

BLADE HYDRAULIC CIRCUIT - TILT CIRCUITO HIDRAULICO DE LA LÁMINA - INCLINACION SYSTÈME HYDRAULIQUE DE LAME - INCLINAISON

BLADE HYDRAULIC CIRCUIT - FLOAT CONTROL CIRCUITO HIDRAULICO DE LA LÁMINA - CONTROL DE LA FLUTUACION SYSTÈME HYDRAULIQUE DE LAME - CONTRÔLE DE VARIABLE

BLADE HYDRAULIC CIRCUIT - FLOAT CIRCUITO HIDRAULICO DE LA LÁMINA - FLUTUACION SYSTÈME HYDRAULIQUE DE LAME - VARIABLE

BLADE HYDRAULIC CIRCUIT - FLOAT SOLENOID VALVE CIRCUITO HIDRAULICO DE LA LÁMINA - SOLENOID DE LA FLUTUACION SYSTÈME HYDRAULIQUE DE LAME - SOUPAPE SOLÉNOÏDE DE VARIABLE

CIRCLE HYDRAULIC CIRCUIT - SIDE SHIFT CIRCUITO HIDRAULICO DEL CIRCULO - DESPLAZAMIENTO LATERAL SYSTÈME HYDRAULIQUE DE CERCLE - DÉPLACEMENT LATÉRAL

CIRCLE HYDRAULIC CIRCUIT - TURN-CIRCLE CIRCUIT CIRCUITO HIDRAULICO DEL CIRCULO - CIRCUITO DE GIRO SYSTÈME HYDRAULIQUE DE CERCLE - CIRCUIT DE TOURNE- CERCLE

CIRCLE HYDRAULIC CIRCUIT - TURN-CIRCLE REDUCER CIRCUITO HIDRAULICO DEL CIRCULO - REDUCTOR SYSTÈME HYDRAULIQUE DE CERCLE - RÉDUCTEUR DE TOURNE- CERCLE

CIRCLE HYDRAULIC CIRCUIT - TURN-CIRCLE HYDRAULIC MOTOR CIRCUITO HIDRAULICO DEL CIRCULO - MOTOR HIDRAULICO SYSTÈME HYDRAULIQUE DE CERCLE - MOTEUR HYDRAULIQUE DO TOURNE - CERCLE

FRONT AXLE HYDRAULIC CIRCUIT - TILT CIRCUITO HIDRAULICO DEL EJE DELANTERO - INCLINACION SYSTÈME HYDRAULIQUE DE L'AXE AVANT - INCLINAISON

LINK HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DE LA ARTICULACION SYSTÈME HYDRAULIQUE D'ARTICULATION

SCARIFIER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL ESCARIFICADOR SYSTÈME HYDRAULIQUE DU SCARIFICATEUR

REAR HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO TRASERO SYSTÈME HYDRAULIQUE ARRIÈRE

pg

8-2 8-2B 8-4 8-6 8-8 8-10 8-12 8-14 8-16 8-18 8-20 8-22 8-24 8-26 8-28 8-30 8-32 8-34 8-36 8-38 8-40 8-42 8-44 8-46 8-48 8-50

Description

INDEX INDICE INDEX

Descripción Description

SCARIFIER AND RIPPER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL ESCARIFICADOR Y RIPPER SYSTÈME HYDRAULIQUE DU SCARIFICATEUR ET RIPPER

RIPPER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL RIPPER SYSTÈME HYDRAULIQUE DE DÉFONCEUSE

RIPPER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL RIPPER SYSTÈME HYDRAULIQUE DE DÉFONCEUSE

ENGINE COOLING - FAN HYDRAULIC CIRCUIT ENFRIAMIENTO DEL MOTOR - CIRCUITO HIDRAULICO DEL VENTILADOR REFROIDISSEMENT DU MOTEUR - CIRCUIT HYDRAULIQUE DU VENTILATEUR

ENGINE COOLING - FAN HYDRAULIC PUMP ENFRIAMIENTO DEL MOTOR - BOMBA HIDRAULICA DEL VENTILADOR REFROIDISSEMENT DU MOTEUR - POMPE HYDRAULIQUE DU VENTILATEUR

BRAKE AND STEERING - HYDRAULIC CIRCUIT FRENO Y DIRECCION - CIRCUITO HIDRAULICO FREIN ET DIRECTION - CIRCUIT HYDRAULIQUE

BRAKE AND STEERING - HYDRAULIC PUMP FRENO Y DIRECCION - BOMBA HIDRAULICA

BRAKE AND STEERING - RELIEF VALVE FRENO Y DIRECCION - VALVULA DE ALIVIO FREIN ET DIRECTION - CLAPET DE DÉCHARGE

DIFFERENTIAL LOCK - CIRCUIT BLOQUEO DEL DIFERENCIAL - CIRCUITO BLOCAGE DU DIFFÉRENTIEL - CIRCUIT DE FONCTIONNEMENT

DIFFERENTIAL LOCK - SOLENOID VALVE BLOQUEO DEL DIFERENCIAL - VALVULA SOLENOID BLOCAGE DO DIFFÉRENTIEL - SOUPAPE SOLÉNOÏDE

DIFFERENTIAL LOCK - HYDRAULIC OIL FILTER BLOQUEO DEL DIFERENCIAL - FILTRO DE FLUIDO HIDRAULICO BLOCAGE DO DIFFÉRENTIEL - FILTRE D'HUILE HYDRAULIQUE

DISTRIBUTOR - ASSEMBLY DISTRIBUIDOR - CONJUNTO DISTRIBUTEUR - ENSEMBLE

DISTRIBUTOR - HYDRAULIC CIRCUIT DISTRIBUIDOR - CIRCUITO HIDRAULICO DISTRIBUTEUR - CIRCUIT HYDRAULIQUE

DISTRIBUTOR - INPUT VALVE DISTRIBUIDOR - VALVULA DE ENTRADA DISTRIBUTEUR - SOUPAPE D'ENTRÉE

DISTRIBUTOR - BLADE LIFT VALVE DISTRIBUIDOR - VALVULA DE LA LAMINA IZQ./DER/ DISTRIBUTEUR - SOUPAPE DE LEVAGE LAME CG/CD

DISTRIBUTOR - SCARIFIER/RIPPER VALVE DISTRIBUIDOR - VALVULA DEL ESCARIFICADOR/RIPPER DISTRIBUTEUR - SOUPAPE DU SCARIFICATEUR/RIPPER

DISTRIBUTOR - BLADE SIDE SHIFT VALVE DISTRIBUIDOR - VALVULA DEL DESPLAZAMIENTO LATERAL DISTRIBUTEUR - SOUPAPE DU DÉPLACEMENT LATÉRAL DE LAME

DISTRIBUTOR - BLADE SIDE SHIFT VALVE DISTRIBUIDOR - VALVULA DEL DESPLAZAMIENTO LATERAL DISTRIBUTEUR - SOUPAPE DU DÉPLACEMENT LATÉRAL DE LAME

DISTRIBUTOR - BLADE LIFT VALVE DISTRIBUIDOR - VALVULA DE LA LAMINA DISTRIBUTEUR - SOUPAPE DE LEVAGE LAME

DISTRIBUTOR - FRONT AXLE TILT DISTRIBUIDOR - VALVULA DEL EJE DELANTERO DISTRIBUTEUR - SOUPAPE D'INCLINAISON DE L'AXE AVANT

DISTRIBUTOR - TURN-CIRCLE DISTRIBUIDOR - VALVULA DEK CIRCULO DISTRIBUTEUR - SOUPAPE DE TOURNE - CERCLE

DISTRIBUTOR - LINK DISTRIBUIDOR - VALVULA DE LA ARTICULACION DISTRIBUTEUR - SOUPAPE D'ARTICULATION

DISTRIBUTOR - OUTPUT VALVE DISTRIBUIDOR - VALVULA DE LA SALIDA DISTRIBUTEUR - SOUPAPE DE SORTIE

DISTRIBUTOR - CIRCLE SIDE SHIFT DISTRIBUIDOR - VALVULA DEL DESPLAZAMIENTO LATERAL DEL CIRCULO DISTRIBUTEUR - SOUPAPE DE DÉPLACEMENT LATÉRALE DU CERCLE

CYLINDER - TILT GATO - INCLINACION CYLINDRE - INCLINAISON

CYLINDER - BLADE LIFT GATO - LEVANTAMIENTO DE LA LAMINA CYLINDRE - LEVAGE DE LAME

pg

8-52 8-54 8-56 8-58 8-60 8-64 8-64B 8-66 8-68 8-70 8-72 8-76 8-78 8-80 8-82 8-84 8-86 8-88 8-88B 8-90 8-92 8-94 8-96 8-98 8-100 8-102

Description

INDEX INDICE INDEX

Descripción Description

CYLINDER - BLADE TILT GATO - INCLINACION DE LA LAMINA CYLINDRE - INCLINAISON DE LA LAME

CYLINDER - TURN-CIRCLE GATO - DESPLAZAMIENTO DEL CIRCULO CYLINDRE - DÉPLACEMENT DU CERCLE

CYLINDER - BLADE SIDE SHIFT GATO - DESPLAZAMIENTO LATERAL DE LA LAMINA CYLINDRE - DÉPLACEMENT LATÉRAL DE LAME

CYLINDER - SADDLE LOCK GATO - TRABA DE LA SELA CYLINDRE - BLOCAGE DU COLLIER

CYLINDER - SADDLE LOCK LH/RH GATO - TRABA DE LA SELA IZQ./DER. CYLINDRE - BLOCAGE DU COLLIER CG/CD

CYLINDER - LINK LH/RH GATO - ARTICULACION IZQ./DER. CYLINDRE - ARTICULATION CG/CD

CYLINDER - RIPPER GATO - RIPPER CYLINDRE - RIPPER

CYLINDER - SCARIFIER GATO - ESCARIFICADOR CYLINDRE - SCARIFICATEUR

CYLINDER - SADDLE AND ACTUATING (5 HOLES) GATO - SELA Y MECANISMO (5) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (5 TROUS)

CYLINDER - SADDLE AND ACTUATING (5 HOLES) GATO - SELA Y MECANISMO (5) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (5 TROUS)

CYLINDER - SADDLE AND ACTUATING (3 HOLES) GATO - SELA Y MECANISMO (3) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (3 TROUS)

CYLINDER - SADDLE AND ACTUATING (OPTIONAL) GATO - SELA Y MECANISMO (OPCIONAL) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (OPTIONNEL)

SADDLE LOCK - SOLENOID VALVE TRABA DE LA SELA - VALVULA SOLENOID BLOCAGE DU COLLIER - SOUPAPE SOLÉNOÏDE

DIAGNOSTIC PRESSURE PORTS TOMAS DE PRESION PARA DIAGNOSTICO PRISES DE PRESSION POUR DIAGNOSTIQUE

VALVE - SOLENOID - ASSEMBLY VÁLVULA - SOLENOIDE - CONJUNTO SOUPAPE SOLENOID - ENSEMBLE

VALVE RETAINER - ASSEMBLY VÁLVULA - RETENCIÓN - CONJUNTO SOUPAPE - ENSEMBLE

MOTOR HYDRAULIC - ASSEMBLY MOTOR HIDRÁULICO - CONJUNTO MOTEUR HYDRAULIQUE - ENSEMBLE

pg

8-104 8-106 8-108 8-110 8-112 8-114 8-116 8-118 8-120 8-122 8-124 8-126 8-128 8-130 8-132 8-134 8-136

8-1

885

ed. 07/2003

Brz 7-9190 NA

HYDRAULIC RESERVOIR - ASSEMBLY DEPOSITO DE FLUIDO HIDRAULICO - MONTAJE RÉSERVOIR D'HUILE HYDRAULIQUE - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

885

PART Nº PIEZA Nº PIECE Nº 75322680 15540431 70928460 16105011 75257822 70925755 16043231 10730301 70928010 75257823 70921216 70926538 REF. REF. REF. REF.

QTY. CANT. QTE. 1 8 8 8 1 2 1 1 1 1 1 1 2 2 8 8

DESCRIPTION (English) RESERVOIR hydraulic BOLT WASHER NUT HOSE CLAMP BOLT WASHER CLAMP PLUG PLUG O-RING COVER (pg.8-2B) GASKET (pg.8-2B) BOLT (pg.8-2B) WASHER (pg.8-2B)

DESCRIPCION (Español) DEPÓSITO hidráulico TORNILLO ARANDELA TUERCA MANGUERA ABRAZADERA TORNILLO ARANDELA ABRAZADERA TAPÓN TAPÓN ANILLO-O TAPA (pg.8-2B) JUNTA (pg.8-2B) TORNILLO (pg.8-2B) ARANDELA (pg.8-2B)

ed. 07/2003

8-2 DESCRIPTION (Français) RESERVOIR hidraulique VIS RONDELLE ÉCROU TUYAU COLLIER VIS RONDELLE COLLIER BOUCHON BOUCHON JOINT TORIQUE COUVERCLE (pg.8-2B) JOINT (pg.8-2B) VIS (pg.8-2B) RONDELLE (pg.8-2B)

Brz 7-9190 NA

8-2A

885

ed. 07/2003

Brz 7-9190 NA

HYDRAULIC RESERVOIR - FILTER DEPOSITO DE FLUIDO HIDRAULICO - FILTRO RÉSERVOIR D'HUILE HYDRAULIQUE - FILTRE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

885

PART Nº PIEZA Nº PIECE Nº 75250792 11106231 14496621 73045861 73053604 149937A1 14467980 70678984 70928497 70935117 79104494 73164032 73164031 73066048 149938A1 70900802 70923594 70920416 75320047 4971843 149939A1 70901828 70924146

QTY. CANT. QTE. 1 14 16 1 1 1 2 2 2 2 1 1 1 1 1 2 1 2 1 1 1 1 1

DESCRIPTION (English) COVER BOLT WASHER VALVE COVER ELEMENT filter O-RING GAUGE level RING seal RING seal COVER NECK filling TIE-ROD SPRING ELEMENT filter COTTER-PIN O-RING PLUG drain FLANGE RING lock FILTER CONNECTOR O-RING

DESCRIPCION (Español) TAPA TORNILLO ARANDELA VÁLVULA TAPA ELEMENTO del filtro ANILLO-O INDICADOR ANILLO de vedación ANILLO de vedación TAPA BOCAL TIRANTE RESORTE ELEMENTO del filtro CLAVIJA ANILLO-O TAPÓN drenaje FLANGE ANILLO traba FILTRO CONECTADOR ANILLO-O

ed. 07/2003

8-2B DESCRIPTION (Français) COUVERCLE VIS RONDELLE VALVE COUVERCLE ELEMENT JOINT TORIQUE INDICATEUR SEGMENT d'etancheite SEGMENT d'etancheite COUVERCLE OVERTURE TIGE RESSORT ELEMENT GOUPILLE V JOINT TORIQUE BOUCHON BRIDE SEGMENT d'arret FILTRE CONNECTEUR JOINT TORIQUE

Brz 7-9190 NA

8-3

885

ed. 07/2003

Brz 7-9190 NA

MAIN HYDRAULIC PUMP BOMBA HIDRAULICA PRINCIPAL POMPE HYDRAULIQUE PRINCIPAL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

885

PART Nº PIEZA Nº PIECE Nº 75323556 412570A1 75312558 412596A1 75312531 412586A1 75312525 75321524 412595A1 REF. 412579A1 75312533 412575A1 412592A1 412582A1 412574A1 412577A1 412585A1 412576A1 412571A1 412572A1 75312519 412573A1 412593A1 412584A1 75312536 75312528 412599A1

QTY. CANT. QTE. 1 1 3 4 3 2 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 4 1 1 1 1 1 1

DESCRIPTION (English) PUMP hydraulic VALVE O-RING BOLT PLUG O-RING RETAINER RING lock PLUG DRUM Assy. (pg.8-6) RING BEARING SHAFT TUBE BUSHING PLATE SPRING O-RING PLUG PISTON ROD BOLT COVER PIN O-RING BEARING SHIM PLATE

DESCRIPCION (Español) BOMBA hidraulica VÁLVULA ANILLO-O TORNILLO TAPÓN ANILLO-O RETÉN ANILLO traba TAPÓN TAMBOR Conj. (pg.8-6) ANILLO RODAMIENTO EJE TUBO BUJE PLACA RESORTE ANILLO-O TAPÓN ÉMBOLO VÁSTAGO TORNILLO TAPA PASADOR ANILLO-O RODAMIENTO CALZO PLACA

ed. 07/2003

8-4 DESCRIPTION (Français) POMPE hidraulique Ens. VALVE JOINT TORIQUE VIS BOUCHON JOINT TORIQUE RETENTEUR SEGMENT d'arret BOUCHON TAMBOUR Ens. (pg.8-6) SEGMENT ROULEMENT ARBRE TUBE DOUILLE PLAQUE RESSORT JOINT TORIQUE BOUCHON PISTON TIGE VIS COUVERCLE CHEVILLE JOINT TORIQUE ROULEMENT CALE PLAQUE

Brz 7-9190 NA

8-5

885

ed. 07/2003

Brz 7-9190 NA

MAIN HYDRAULIC PUMP - DRUM ASSEMBLY BOMBA HIDRAULICA PRINCIPAL POMPE HYDRAULIQUE PRINCIPAL ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 71100540 416599A1 75312547 75312549 75312550 412603A1 75312552 75312554 75312553 412607A1

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 9 3

DESCRIPTION (English) DRUM Assy.

PLATE RING lock SPRING PLATE DRUM RING RING PISTON PIN

DESCRIPCION (Español) TAMBOR Conj.

PLACA ANILLO traba RESORTE PLACA TAMBOR ANILLO ANILLO ÉMBOLO PASADOR

ed. 07/2003

8-6 DESCRIPTION (Français) TAMBOUR Ens. PLAQUE SEGMENT d'arret RESSORT PLAQUE TAMBOUR SEGMENT SEGMENT PISTON CHEVILLE

Brz 7-9190 NA

8-7

885

ed. 07/2003

Brz 7-9190 NA

MAIN PUMP CIRCUIT CIRCUITO DE LA BOMBA PRINCIPAL CIRCUIT DA POMPE PRINCIPALE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

885

PART Nº PIEZA Nº PIECE Nº 70918951 70920583 70912441 79083847 73107726 75253330 73137195 70928178 70920582 75253408 REF. 75252041 11118431 10517271 10520201 70924686 70923664 75325305 75325340 70921599

QTY. CANT. QTE. 1 4 4 2 1 1 2 4 4 2 1 1 2 2 2 1 1 1 1 2

DESCRIPTION (English) PLUG steel BOLT WASHER lock CLAMP HOSE SPACER GASKET WASHER BOLT FLANGE PUMP hydraulic main (pg.8-4) CLAMP BOLT WASHER lock WASHER O-RING O-RING TUBE TUBE FLANGE

DESCRIPCION (Español) TAPÓN acero TORNILLO ARANDELA presión ABRAZADERA MANGUERA DISTANCIADOR JUNTA ARANDELA TORNILLO FLANGE BOMBA hidraulica principal (pg.8-4) ABRAZADERA TORNILLO ARANDELA presión ARANDELA ANILLO-O ANILLO-O TUBO TUBO FLANGE

ed. 07/2003

8-8 DESCRIPTION (Français) BOUCHON VIS RONDELLE COLLIER TUYAU ENTRETOISE JOINT RONDELLE VIS BRIDE POMPE d'huille (pg.8-4) COLLIER VIS RONDELLE RONDELLE JOINT TORIQUE JOINT TORIQUE TUBE TUBE BRIDE

Brz 7-9190 NA

8-9

885

ed. 07/2003

Brz 7-9190 NA

MAIN PUMP CIRCUIT CIRCUITO DE LA BOMBA PRINCIPAL CIRCUIT DA POMPE PRINCIPALE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13

885

PART Nº PIEZA Nº PIECE Nº 75251171 75251178 70928888 70925756 75248896 14422020 70921014 75325195 70922523 70919552 75251156 73155223 372029A2

QTY. CANT. QTE. 1 1 1 2 1 4 1 1 2 1 1 1 1

DESCRIPTION (English) HOSE HOSE ELBOW CLAMP TUBE BOLT CONNECTOR CONNECTOR ELBOW PLUG HOSE HOSE ELBOW

DESCRIPCION (Español) MANGUERA MANGUERA CODO ABRAZADERA TUBO TORNILLO CONECTADOR CONECTADOR CODO TAPÓN MANGUERA MANGUERA CODO

ed. 07/2003

8-10 DESCRIPTION (Français) TUYAU TUYAU RACCORD COUDE COLLIER TUBE VIS CONNECTEUR CONNECTEUR RACCORD COUDE BOUCHON TUYAU TUYAU RACCORD COUDE

Brz 7-9190 NA

8-11

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT CIRCUITO HIDRAULICO DE LA LÁMINA - DESPLAZAMIENTO LATERAL SYSTÈME HYDRAULIQUE DE LAME - DÉPLACEMENT LATÉRAL ET INCLINAISON ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

885

PART Nº PIEZA Nº PIECE Nº REF. 70921565 70912441 70923717 70921205 70900942 70658592 70911115 70927672 75320161 73162825 70922457 70921349 REF. 70921409 70921349 75255794 70923905 70921349 11701721 11107331 70630753 75255800 70929344 70677004 11106231

QTY. CANT. QTE. 1 4 4 2 1 1 1 1 2 2 1 2 1 1 2 1 2 4 1 2 2 2 2 1 1 1

DESCRIPTION (English) DISTRIBUTOR (pg.8-18) BOLT WASHER lock CONNECTOR O-RING COTTER-PIN PIN WASHER CONNECTOR HOSE PLATE CONNECTOR O-RING VALVE (pg.8-88) CONNECTOR O-RING HOSE CONNECTOR O-RING NUT BOLT WASHER HOSE CLAMP WASHER BOLT

DESCRIPCION (Español) DISTRIBUIDOR (pg.8-18) TORNILLO ARANDELA presión CONECTADOR ANILLO-O CLAVIJA PASADOR ARANDELA CONECTADOR MANGUERA PLACA CONECTADOR ANILLO-O VÁLVULA (pg.8-88) CONECTADOR ANILLO-O MANGUERA CONECTADOR ANILLO-O TUERCA TORNILLO ARANDELA MANGUERA ABRAZADERA ARANDELA TORNILLO

ed. 07/2003

8-12 DESCRIPTION (Français)

DISTRIBUTEUR (pg.8-18) VIS RONDELLE CONNECTEUR JOINT TORIQUE GOUPILLE V CHEVILLE RONDELLE CONNECTEUR TUYAU PLAQUE CONNECTEUR JOINT TORIQUE VALVE (pg.8-88) CONNECTEUR JOINT TORIQUE TUYAU CONNECTEUR JOINT TORIQUE ÉCROU VIS RONDELLE TUYAU COLLIER RONDELLE VIS

Brz 7-9190 NA

8-13

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - SIDE SHIFT AND TILT CIRCUITO HIDRAULICO DE LA LÁMINA - DESPLAZAMIENTO LATERAL SYSTÈME HYDRAULIQUE DE LAME - DÉPLACEMENT LATÉRAL ET INCLINAISON ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

885

PART Nº PIEZA Nº PIECE Nº 75248894 70921076 70677006 70623355 16043431 75248903 75248900 75248883 75255792 75255797 75252263 75252264 75252255 75252254 11106431 70630753 70623355 70924786 70921205 75249311 16100821 70623359 75253436 75253435 75253434 70927163 70928378 75253433

QTY. CANT. QTE. 1 8 8 2 2 1 1 1 2 2 1 1 1 1 8 8 4 4 1 2 2 6 1 1 1 2 2 1

DESCRIPTION (English) TUBE BOLT WASHER CLAMP BOLT TUBE TUBE TUBE HOSE HOSE TUBE TUBE TUBE TUBE BOLT WASHER CLAMP ELBOW O-RING CLAMP NUT CLAMP TUBE TUBE TUBE ELBOW CONNECTOR TUBE

DESCRIPCION (Español) TUBO TORNILLO ARANDELA ABRAZADERA TORNILLO TUBO TUBO TUBO MANGUERA MANGUERA TUBO TUBO TUBO TUBO TORNILLO ARANDELA ABRAZADERA CODO ANILLO-O ABRAZADERA TUERCA ABRAZADERA TUBO TUBO TUBO CODO CONECTADOR TUBO

ed. 07/2003

8-14 DESCRIPTION (Français)

TUBE VIS RONDELLE COLLIER VIS TUBE TUBE TUBE TUYAU TUYAU TUBE TUBE TUBE TUBE VIS RONDELLE COLLIER RACCORD COUDE JOINT TORIQUE COLLIER ÉCROU COLLIER TUBE TUBE TUBE RACCORD COUDE CONNECTEUR TUBE

Brz 7-9190 NA

8-15

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - SIDE SHIFT ACCUMULATOR (OPTIONAL) CIRCUITO HIDRAULICO DE LA LÁMINA - ACUMULADOR DESPLAZAMIENTO (OPCIONAL) SYSTÈME HYDRAULIQUE DE LAME - ACCUMULATEUR HYDRAULIQUE OPTIONEL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

PART Nº PIEZA Nº PIECE Nº 75255616 70921402 75256029 75255627 10516871 70921409 15500121 73160850 16044831 73160848 75255614 70921279 73132976 73133624 75286423 73128151 73123152 73123153 73113425 75322270

QTY. CANT. QTE. 1 2 1 1 6 2 6 1 6 2 1 2 2 1 1 1 1 1 1 2

DESCRIPTION (English) TUBE ELBOW ACCUMULATOR BRACKET WASHER lock CONNECTOR NUT VALVE Assy.

BOLT CLAMP TUBE ELBOW COIL Assy.

VALVE KIT seal COVER COIL HOUSING NUT VARISTOR

DESCRIPCION (Español) TUBO CODO ACUMULADOR SOPORTE ARANDELA presión CONECTADOR TUERCA VÁLVULA Conj.

TORNILLO ABRAZADERA TUBO CODO BOBINA Conj.

VÁLVULA JUEGO de vedación TAPA BOBINA CARCASA TUERCA VARISTOR

8-16

DESCRIPTION (Français) TUBE RACCORD COUDE ACCUMULATEUR SUPPORT RONDELLE CONNECTEUR ÉCROU VALVE Ens. VIS COLLIER TUBE RACCORD COUDE BOBINE Ens. VALVE JEU d'etancheite COUVERCLE BOBINE CARCASSE ÉCROU VARISTOR

Nota/Note: OPCIONAL/OPTIONAL

885

ed. 07/2003

Brz 7-9190 NA

8-17

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - ROTATING DISTRIBUTOR CIRCUITO HIDRAULICO DE LA LÁMINA - DISTRIBUIDOR ROTATIVO SYSTÈME HYDRAULIQUE DE LAME - DISTRIBUTEUR ROTATIF ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 73160567 73127351 70658265 70050292 70926622 70905362 70925257 70658594 70910287 70922763

QTY. CANT. QTE. 1 1 1 1 8 4 5 4 4 4

DESCRIPTION (English) DISTRIBUTOR ROTOR HOUSING RING lock RING thrust BALL O-RING PLATE WASHER lock BOLT

DESCRIPCION (Español) DISTRIBUIDOR ROTOR CARCASA ANILLO traba ANILLO BOLA ANILLO-O PLACA ARANDELA presión TORNILLO

ed. 07/2003

8-18 DESCRIPTION (Français)

DISTRIBUTEUR ROTOR CARCASSE SEGMENT d'arret SEGMENT BILLE JOINT TORIQUE PLAQUE RONDELLE VIS

Brz 7-9190 NA

8-19

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - LOCK (3 HOLES) CIRCUITO HIDRAULICO DE LA LÁMINA - TRABA (3) SYSTÈME HYDRAULIQUE DE LAME - BLOCAGE (3 TROUS) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 23 24 25 26 27

885

PART Nº PIEZA Nº PIECE Nº 75280725 75248917 70919552 10730301 16043231 75252434 75252433 70921297 70922522 70930238 70928190 70921885 75252380 73124881 70921297 70921013 70921349 70923905 70928378 70659547 70925858 70921013 75323837 75313876 75313877 75322270

QTY. CANT. QTE. 1 1 1 2 2 1 1 1 4 2 2 4 2 1 1 1 2 2 2 2 1 1 1 1 1 1

DESCRIPTION (English) BRACKET TUBE PLUG WASHER BOLT HOSE HOSE CONNECTOR CONNECTOR BOLT WASHER O-RING HOSE VALVE ASSY. CONNECTOR ELBOW O-RING CONNECTOR CONNECTOR HOSE CONNECTOR TUBE VALVE KIT seal VALVE VARISTOR

DESCRIPCION (Español) SOPORTE TUBO TAPÓN ARANDELA TORNILLO MANGUERA MANGUERA CONECTADOR CONECTADOR TORNILLO ARANDELA ANILLO-O MANGUERA VÁLVULA Conj.

CONECTADOR CODO ANILLO-O CONECTADOR CONECTADOR MANGUERA CONECTADOR TUBO VÁLVULA JUEGO de vedación VÁLVULA VARISTOR

ed. 07/2003

8-20 DESCRIPTION (Français) SUPPORT TUBE BOUCHON RONDELLE VIS TUYAU TUYAU CONNECTEUR CONNECTEUR VIS RONDELLE JOINT TORIQUE TUYAU VALVE Ens. CONNECTEUR RACCORD COUDE JOINT TORIQUE CONNECTEUR CONNECTEUR TUYAU CONNECTEUR TUBE VALVE JEU d'etancheite VALVE VARISTOR

Brz 7-9190 NA

8-21

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - LOCK (5 HOLES) CIRCUITO HIDRAULICO DE LA LÁMINA - TRABA (5) SYSTÈME HYDRAULIQUE DE LAME - BLOCAGE (5 TROUS) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

885

PART Nº PIEZA Nº PIECE Nº 75280725 75260090 70919552 10730301 16043231 75252434 75252433 70921297 70922522 70930238 70928190 70921885 75252380 70921349 73124881 70921297 75248917 73127114 70919087 73127111 73127112 73127113 70928378 70659547 70927361 70910287 70695523 70922457 70930806 70921013 75323837 75313876 75313877 75322270

QTY. CANT. QTE. 1 1 1 2 2 1 1 1 6 2 2 4 2 4 1 1 1 1 2 1 1 1 2 2 2 2 2 7 1 1 1 1 1 1

DESCRIPTION (English) BRACKET TUBE PLUG WASHER BOLT HOSE HOSE CONNECTOR CONNECTOR BOLT WASHER O-RING HOSE O-RING VALVE ASSY. CONNECTOR TUBE TUBE CONNECTOR TUBE TUBE TUBE CONNECTOR HOSE BOLT WASHER lock CLAMP CONNECTOR CONNECTOR ELBOW VALVE KIT seal VALVE VARISTOR

DESCRIPCION (Español) SOPORTE TUBO TAPÓN ARANDELA TORNILLO MANGUERA MANGUERA CONECTADOR CONECTADOR TORNILLO ARANDELA ANILLO-O MANGUERA ANILLO-O VÁLVULA Conj.

CONECTADOR TUBO TUBO CONECTADOR TUBO TUBO TUBO CONECTADOR MANGUERA TORNILLO ARANDELA presion ABRAZADERA CONECTADOR CONECTADOR CODO VÁLVULA JUEGO de vedación VÁLVULA VARISTOR

ed. 07/2003

8-22 DESCRIPTION (Français) SUPPORT TUBE BOUCHON RONDELLE VIS TUYAU TUYAU CONNECTEUR CONNECTEUR VIS RONDELLE JOINT TORIQUE TUYAU JOINT TORIQUE VALVE Ens. CONNECTEUR TUBE TUBE CONNECTEUR TUBE TUBE TUBE CONNECTEUR TUYAU VIS RONDELLE COLLIER CONNECTEUR CONNECTEUR RACCORD COUDE VALVE JEU d'etancheite VALVE VARISTOR

Brz 7-9190 NA

8-23

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - LIFTING CIRCUITO HIDRAULICO DE LA LÁMINA - LEVANTAMIENTO SYSTÈME HYDRAULIQUE DE LAME - LEVAGE ITEM REF. 1 2 3 4 5 5 6 7 8 8 9 10 11 12 13 14 15 16 17 18 19 20 21

885

PART Nº PIEZA Nº PIECE Nº 70921402 70921349 70911026 70921409 75254140 75254144 REF. 70630753 75254142 75254146 11707331 73127637 70927261 75252827 75252826 70921409 70921885 75251170 75251169 70927163 16043231 10730301 75280722

QTY. CANT. QTE. 10 1 2 2 1 1 2 4 1 1 4 4 4 1 1 4 1 1 1 4 4 4 2

DESCRIPTION (English) ELBOW O-RING NUT CONNECTOR TUBE LH TUBE RH VALVE (pg.8-88B) WASHER TUBE LH TUBE RH BOLT HOSE CONNECTOR HOSE HOSE CONNECTOR O-RING HOSE HOSE ELBOW BOLT WASHER PLATE

DESCRIPCION (Español) CODO ANILLO-O TUERCA CONECTADOR TUBO Izq. TUBO Der. VÁLVULA (pg.8-88B) ARANDELA TUBO Izq. TUBO Der. TORNILLO MANGUERA CONECTADOR MANGUERA MANGUERA CONECTADOR ANILLO-O MANGUERA MANGUERA CODO TORNILLO ARANDELA PLACA

ed. 07/2003

8-24 DESCRIPTION (Français) RACCORD COUDE JOINT TORIQUE ÉCROU CONNECTEUR TUBE gauche TUBE droit VALVE (pg.8-88B) RONDELLE TUBE gauche TUBE droit VIS TUYAU CONNECTEUR TUYAU TUYAU CONNECTEUR JOINT TORIQUE TUYAU TUYAU RACCORD COUDE VIS RONDELLE PLAQUE

Brz 7-9190 NA

8-25

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - LIFTING ACCUMULATOR (OPTIONAL) CIRCUITO HIDRAULICO DE LA LÁMINA - ACUMULADOR LEVANTAMIENTO (OPCIONAL) SYSTÈME HYDRAULIQUE DE LAME - ACCUMULATEUR HYDRAULIQUE OPTIONEL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

PART Nº PIEZA Nº PIECE Nº 70921402 75256029 15500121 75255630 10516871 11106431 75255628 70920329 73160850 70677004 70934150 75255625 75255622 73160848 11106031 75255618 75255620 70921279 70921409 73132976 73133624 75286423 73128151 73123152 73123153 73113425 75322270 75240843

QTY. CANT. QTE. 3 2 6 4 10 6 2 4 2 4 4 1 1 4 8 2 2 2 4 2 1 1 1 1 1 1 4 4

DESCRIPTION (English) ELBOW ACCUMULATOR NUT CLAMP WASHER lock BOLT CLAMP NUT VALVE WASHER BOLT TUBE LH TUBE RH CLAMP BOLT TUBE TUBE ELBOW CONNECTOR COIL Assy.

VALVE KIT seal COVER COIL HOUSING NUT VARISTOR BUSHING

DESCRIPCION (Español) CODO ACUMULADOR TUERCA ABRAZADERA ARANDELA presión TORNILLO ABRAZADERA TUERCA VÁLVULA ARANDELA TORNILLO TUBO Izq. TUBO Der. ABRAZADERA TORNILLO TUBO TUBO CODO CONECTADOR BOBINA Conj.

VÁLVULA JUEGO de vedación TAPA BOBINA CARCASA TUERCA VARISTOR BUJE

8-26

DESCRIPTION (Français) RACCORD COUDE ACCUMULATEUR ÉCROU COLLIER RONDELLE VIS COLLIER ÉCROU VALVE RONDELLE VIS TUBE gauche TUBE droit COLLIER VIS TUBE TUBE RACCORD COUDE CONNECTEUR BOBINE Ens. VALVE JEU d'etancheite COUVERCLE BOBINE CARCASSE ÉCROU VARISTOR DOUILLE

Nota/Note: OPCIONAL/OPTIONAL

885

ed. 07/2003

Brz 7-9190 NA

8-27

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - TILT CIRCUITO HIDRAULICO DE LA LÁMINA - INCLINACION SYSTÈME HYDRAULIQUE DE LAME - INCLINAISON ITEM REF. 1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 75251187 70921409 70921349 75251186 75280722 70927261 16043231 10730301

QTY. CANT. QTE. 1 2 1 1 1 2 2 2

DESCRIPTION (English) HOSE CONNECTOR O-RING HOSE PLATE CONNECTOR BOLT WASHER

DESCRIPCION (Español) MANGUERA CONECTADOR ANILLO-O MANGUERA PLACA CONECTADOR TORNILLO ARANDELA

ed. 07/2003

8-28 DESCRIPTION (Français) TUYAU CONNECTEUR JOINT TORIQUE TUYAU PLAQUE CONNECTEUR VIS RONDELLE

Brz 7-9190 NA

8-29

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - FLOAT CONTROL CIRCUITO HIDRAULICO DE LA LÁMINA - CONTROL DE LA FLUTUACION SYSTÈME HYDRAULIQUE DE LAME - CONTRÔLE DE VARIABLE ITEM REF. 1 2 3 4 5 6 7 8 9

PART Nº PIEZA Nº PIECE Nº 73125891 75254162 16045021 75254161 75322559 REF. 75322592 75322270 19109687

QTY. CANT. QTE. 1 2 2 2 1 1 1 2 1

DESCRIPTION (English) SWITCH HOSE BOLT HOSE HARNESS VALVE (pg.8-34) CABLE VARISTOR TUBE

DESCRIPCION (Español) INTERRUPTOR MANGUERA TORNILLO MANGUERA MAZO-DE-CABLES VÁLVULA (pg.8-34) CABLE VARISTOR TUBO

8-30 DESCRIPTION (Français)

INTERRUPTEUR TUYAU VIS TUYAU FAISCEAU VALVE (pg.8-34) CABLE VARISTOR TUBE

Nota/Note: OPCIONAL/OPTIONAL

885

ed. 07/2003

Brz 7-9190 NA

8-31

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - FLOAT CIRCUITO HIDRAULICO DE LA LÁMINA - FLUTUACION SYSTÈME HYDRAULIQUE DE LAME - VARIABLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

PART Nº PIEZA Nº PIECE Nº 73125891 70927261 75254152 REF. 75322558 75201641 70921279 75254140 75254144 70921409 70921349 75254142 75254146 75322592 19109687 75322270

QTY. CANT. QTE. 2 4 2 2 1 10 8 1 1 8 8 1 1 1 1 4

DESCRIPTION (English) SWITCH CONNECTOR PROTECTOR VALVE Assy. (pg.8-34) HARNESS CLAMP ELBOW TUBE LH TUBE RH CONNECTOR O-RING TUBE LH TUBE RH CABLE TUBE VARISTOR

DESCRIPCION (Español) INTERRUPTOR CONECTADOR PROTECTOR VÁLVULA Conj. (pg.8-34) MAZO-DE-CABLES ABRAZADERA CODO TUBO Izq. TUBO Der. CONECTADOR ANILLO-O TUBO Izq. TUBO Der. CABLE TUBO VARISTOR

8-32 DESCRIPTION (Français) INTERRUPTEUR CONNECTEUR PROTECTEUR VALVE Ens. (pg.8-34) FAISCEAU COLLIER RACCORD COUDE TUBE gauche TUBE droit CONNECTEUR JOINT TORIQUE TUBE gauche TUBE droit CABLE TUBE VARISTOR

Nota/Note: OPCIONAL/OPTIONAL

885

ed. 07/2003

Brz 7-9190 NA

8-33

885

ed. 07/2003

Brz 7-9190 NA

BLADE HYDRAULIC CIRCUIT - FLOAT SOLENOID VALVE CIRCUITO HIDRAULICO DE LA LÁMINA - SOLENOID DE LA FLUTUACION SYSTÈME HYDRAULIQUE DE LAME - SOUPAPE SOLÉNOÏDE DE VARIABLE ITEM REF. 1 2 3 4 5 6 7 8 9

PART Nº PIEZA Nº PIECE Nº 73132974 73132976 73133624 73113453 73128153 73128152 73113425 73128151 73132975 73130694

QTY. CANT. QTE. 1 2 2 2 2 2 2 2 1 2

DESCRIPTION (English) VALVE Assy.

VALVE VALVE KIT HOUSING VALVE NUT COVER VALVE VALVE

DESCRIPCION (Español) VÁLVULA Conj.

VÁLVULA VÁLVULA JUEGO CARCASA VÁLVULA TUERCA TAPA VÁLVULA VÁLVULA

8-34 DESCRIPTION (Français)

VALVE Ens. VALVE VALVE JEU CARCASSE VALVE ÉCROU COUVERCLE VALVE VALVE

Nota/Note: OPCIONAL/OPTIONAL

885

ed. 07/2003

Brz 7-9190 NA

8-35

885

ed. 07/2003

Brz 7-9190 NA

CIRCLE HYDRAULIC CIRCUIT - SIDE SHIFT CIRCUITO HIDRAULICO DEL CIRCULO - DESPLAZAMIENTO LATERAL SYSTÈME HYDRAULIQUE DE CERCLE - DÉPLACEMENT LATÉRAL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

885

PART Nº PIEZA Nº PIECE Nº 70921402 75252544 10730301 16043231 75280722 70927261 75253458 11107331 70630753 70922507 70921349 70928010 75223104 73126279 70922763 70677006 70921402 70921349 REF. 11701721

QTY. CANT. QTE. 1 1 2 2 1 2 1 4 4 3 1 1 1 1 1 1 2 1 1 2

DESCRIPTION (English) ELBOW HOSE WASHER BOLT PLATE CONNECTOR HOSE NUT WASHER ELBOW O-RING CLAMP HOSE HOSE BOLT WASHER ELBOW O-RING VALVE (pg.8-88) NUT

DESCRIPCION (Español) CODO MANGUERA ARANDELA TORNILLO PLACA CONECTADOR MANGUERA TUERCA ARANDELA CODO ANILLO-O ABRAZADERA MANGUERA MANGUERA TORNILLO ARANDELA CODO ANILLO-O VÁLVULA (pg.8-88) TUERCA

ed. 07/2003

8-36 DESCRIPTION (Français)

RACCORD COUDE TUYAU RONDELLE VIS PLAQUE CONNECTEUR TUYAU ÉCROU RONDELLE RACCORD COUDE JOINT TORIQUE COLLIER TUYAU TUYAU VIS RONDELLE RACCORD COUDE JOINT TORIQUE VALVE (pg.8-88) ÉCROU

Brz 7-9190 NA

8-37

885

ed. 07/2003

Brz 7-9190 NA

CIRCLE HYDRAULIC CIRCUIT - TURN-CIRCLE CIRCUIT CIRCUITO HIDRAULICO DEL CIRCULO - CIRCUITO DE GIRO SYSTÈME HYDRAULIQUE DE CERCLE - CIRCUIT DE TOURNE- CERCLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 15541031 10517071 75258117 75252273 73121563 70921409 70921349 75251163 70921326 70921205 75255791 75251164

QTY. CANT. QTE. 1 1 1 2 2 2 2 1 2 2 2 1

DESCRIPTION (English) BOLT WASHER lock CLAMP TUBE CONNECTOR CONNECTOR O-RING HOSE CONNECTOR O-RING HOSE HOSE

DESCRIPCION (Español) TORNILLO ARANDELA presión ABRAZADERA TUBO CONECTADOR CONECTADOR ANILLO-O MANGUERA CONECTADOR ANILLO-O MANGUERA MANGUERA

ed. 07/2003

8-38 DESCRIPTION (Français)

VIS RONDELLE COLLIER TUBE CONNECTEUR CONNECTEUR JOINT TORIQUE TUYAU CONNECTEUR JOINT TORIQUE TUYAU TUYAU

Brz 7-9190 NA

8-39

885

ed. 07/2003

Brz 7-9190 NA

CIRCLE HYDRAULIC CIRCUIT - TURN-CIRCLE REDUCER CIRCUITO HIDRAULICO DEL CIRCULO - REDUCTOR SYSTÈME HYDRAULIQUE DE CERCLE - RÉDUCTEUR DE TOURNE- CERCLE ITEM REF. 1 2 3 4 5 6 6 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 29 29 30 31 32 33 34 35 36

885

PART Nº PIEZA Nº PIECE Nº 75250861 73125496 70921076 70929156 70916619 70901838 73125519 73125520 73125521 73125511 70925457 70922744 75258894 70911030 70901652 73130969 70920416 70634037 73125501 73129961 73130013 70923817 70922300 70920574 70912441 73125500 73125494 73160841 73125494 75215791 70922065 75240816 75240817 75240818 70923590 73124983 75215793 73124983 70622212 75250864 70928914

QTY. CANT. QTE. 1 1 3 3 1 1 6 2 2 1 1 10 1 10 1 1 1 1 1 2 1 1 4 6 6 1 1 1 2 1 4 2 2 2 1 1 1 1 1 1 10

DESCRIPTION (English) REDUCER Assy.

COVER BOLT WASHER GREASE-FITTING PLUG SHIM 0,010 SHIM 0,005 SHIM 0,003 COVER O-RING BOLT RING-GEAR NUT PLUG BUSHING PLUG drain RETAINER SHAFT PIN center HUB O-RING BOLT BOLT WASHER lock COVER WASHER BUSHING WASHER COVER BOLT SHIM 0,10mm SHIM 0,13mm SHIM 0,25mm O-RING BEARING BOLT BEARING RING lock HOUSING WASHER

DESCRIPCION (Español) REDUCTOR Conj.

TAPA TORNILLO ARANDELA ENGRASADOR TAPÓN CALZO 0,010 CALZO 0,005 CALZO 0,003 TAPA ANILLO-O TORNILLO CORONA TUERCA TAPÓN BUJE TAPÓN drenaje RETÉN EJE PASADOR central CUBO ANILLO-O TORNILLO TORNILLO ARANDELA presión TAPA ARANDELA BUJE ARANDELA TAPA TORNILLO CALZO 0,10mm CALZO 0,13mm CALZO 0,25mm ANILLO-O RODAMIENTO TORNILLO RODAMIENTO ANILLO traba CARCASA ARANDELA

ed. 07/2003

8-40 DESCRIPTION (Français)

REDUCTEUR Ens. COUVERCLE VIS RONDELLE GRAISSEUR BOUCHON CALE 0,010 CALE 0,005 CALE 0,003 COUVERCLE JOINT TORIQUE VIS COURONNE ÉCROU BOUCHON DOUILLE BOUCHON RETENTEUR ARBRE CHEVILLE central MOYEU JOINT TORIQUE VIS VIS RONDELLE COUVERCLE RONDELLE DOUILLE RONDELLE COUVERCLE VIS CALE 0,10mm CALE 0,13mm CALE 0,25mm JOINT TORIQUE ROULEMENT VIS ROULEMENT SEGMENT d'arret CARCASSE RONDELLE

Brz 7-9190 NA

8-41

885

ed. 07/2003

Brz 7-9190 NA

CIRCLE HYDRAULIC CIRCUIT - TURN-CIRCLE HYDRAULIC MOTOR CIRCUITO HIDRAULICO DEL CIRCULO - MOTOR HIDRAULICO SYSTÈME HYDRAULIQUE DE CERCLE - MOTEUR HYDRAULIQUE DO TOURNE - CERCLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

885

PART Nº PIEZA Nº PIECE Nº 75258929 71100559 71100574 71100573 71100562 71100567 71100557 71100565 71100566 71100563 71100572 71100560 71100575 71100570 71100568 NSS 71100558 71100569 71100571 71100564 71100561 71100556

QTY. CANT. QTE. 1 1 1 1 5 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 7

DESCRIPTION (English) MOTOR hydraulic Assy.

HOUSING RETAINER BEARING O-RING PLATE KIT gears HOUSING PLATE RING seal RING KIT shaft RING RING BEARING SHAFT SHAFT BEARING BEARING RETAINER COVER BOLT

DESCRIPCION (Español) MOTOR hidraulico Conj.

CARCASA RETÉN RODAMIENTO ANILLO-O PLACA JUEGO engranajes CARCASA PLACA ANILLO de vedación ANILLO JUEGO eje ANILLO ANILLO RODAMIENTO EJE EJE RODAMIENTO RODAMIENTO RETÉN TAPA TORNILLO

ed. 07/2003

8-42

DESCRIPTION (Français) MOTEUR hidraulique CARCASSE RETENTEUR ROULEMENT JOINT TORIQUE PLAQUE JEU CARCASSE PLAQUE SEGMENT SEGMENT JEU arbre SEGMENT SEGMENT ROULEMENT ARBRE ARBRE ROULEMENT ROULEMENT RETENTEUR COUVERCLE VIS

Brz 7-9190 NA

8-43

885

ed. 07/2003

Brz 7-9190 NA

FRONT AXLE HYDRAULIC CIRCUIT - TILT CIRCUITO HIDRAULICO DEL EJE DELANTERO - INCLINACION SYSTÈME HYDRAULIQUE DE L'AXE AVANT - INCLINAISON ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

885

PART Nº PIEZA Nº PIECE Nº 70920329 70922457 70921885 70928190 REF. 70930238 75248917 70928378 75248925 75248921 75250315 16044331 10730301 73127629 75255793 70922457 70921349 75248994 75248924 75248992 75255795 70623355 70921013

QTY. CANT. QTE. 2 4 1 4 1 2 1 2 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1

DESCRIPTION (English) NUT CONNECTOR O-RING WASHER VALVE (pg.8-136) BOLT TUBE CONNECTOR TUBE TUBE CLAMP BOLT WASHER CLAMP HOSE CONNECTOR O-RING TUBE TUBE TUBE HOSE CLAMP ELBOW

DESCRIPCION (Español) TUERCA CONECTADOR ANILLO-O ARANDELA VÁLVULA (pg.8-136) TORNILLO TUBO CONECTADOR TUBO TUBO ABRAZADERA TORNILLO ARANDELA ABRAZADERA MANGUERA CONECTADOR ANILLO-O TUBO TUBO TUBO MANGUERA ABRAZADERA CODO

ed. 07/2003

8-44 DESCRIPTION (Français) ÉCROU CONNECTEUR JOINT TORIQUE RONDELLE VALVE (pg.8-136) VIS TUBE CONNECTEUR TUBE TUBE COLLIER VIS RONDELLE COLLIER TUYAU CONNECTEUR JOINT TORIQUE TUBE TUBE TUBE TUYAU COLLIER RACCORD COUDE

Brz 7-9190 NA

8-45

885

ed. 07/2003

Brz 7-9190 NA

LINK HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DE LA ARTICULACION SYSTÈME HYDRAULIQUE D'ARTICULATION ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

885

PART Nº PIEZA Nº PIECE Nº 70927541 70923905 70921349 70928808 70921279 16043831 10730301 70623355 70921402 70921349 75251195 70922457 70921349 75248980 75248981 REF. 75320494 70677004 70929344 75248982 75248979 75251155 70929457 70921885 11107331 11701721 70922457 70921349 75251195 70921409 10730301 75251173

QTY. CANT. QTE. 1 2 1 2 1 2 2 2 1 1 2 2 1 1 1 1 1 1 1 1 1 2 2 1 2 2 2 1 2 2 2 1

DESCRIPTION (English) BOLT CONNECTOR O-RING CONNECTOR ELBOW BOLT WASHER CLAMP ELBOW O-RING HOSE CONNECTOR O-RING TUBE TUBE VALVE (pg.8-88) HOSE WASHER CLAMP TUBE TUBE HOSE CONNECTOR O-RING BOLT NUT CONNECTOR O-RING HOSE CONNECTOR WASHER HOSE

DESCRIPCION (Español) TORNILLO CONECTADOR ANILLO-O CONECTADOR CODO TORNILLO ARANDELA ABRAZADERA CODO ANILLO-O MANGUERA CONECTADOR ANILLO-O TUBO TUBO VÁLVULA (pg.8-88) MANGUERA ARANDELA ABRAZADERA TUBO TUBO MANGUERA CONECTADOR ANILLO-O TORNILLO TUERCA CONECTADOR ANILLO-O MANGUERA CONECTADOR ARANDELA MANGUERA

ed. 07/2003

8-46 DESCRIPTION (Français) VIS CONNECTEUR JOINT TORIQUE CONNECTEUR RACCORD COUDE VIS RONDELLE COLLIER RACCORD COUDE JOINT TORIQUE TUYAU CONNECTEUR JOINT TORIQUE TUBE TUBE VALVE (pg.8-88) TUYAU RONDELLE COLLIER TUBE TUBE TUYAU CONNECTEUR JOINT TORIQUE VIS ÉCROU CONNECTEUR JOINT TORIQUE TUYAU CONNECTEUR RONDELLE TUYAU

Brz 7-9190 NA

8-47 1 8

885

ed. 07/2003

Brz 7-9190 NA

SCARIFIER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL ESCARIFICADOR SYSTÈME HYDRAULIQUE DU SCARIFICATEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

885

PART Nº PIEZA Nº PIECE Nº 75320120 70929458 16042931 10730301 75253733 75252454 70921402 70921349 11701721 75253734 11107331 75248890 70915276 70928851 70689717 70911279 70689718 REF. 75251172 70921409 70921349 REF. 75248886 70927163 16044331 70677006 70921076 70623355 75253438 75253437 73127629

QTY. CANT. QTE. 2 1 1 1 1 1 4 1 2 4 2 8 1 1 1 1 1 1 2 2 1 1 1 2 2 4 2 2 1 1 2

DESCRIPTION (English) TUBE CLAMP BOLT WASHER BRACKET (pg.8-88) TUBE ELBOW O-RING NUT NUT BOLT WASHER GREASE-FITTING BUSHING SPACER SEAT PIN CYLINDER (pg.8-118) HOSE CONNECTOR O-RING VALVE (pg.8-88) TUBE ELBOW BOLT WASHER BOLT CLAMP TUBE TUBE CLAMP

DESCRIPCION (Español) TUBO ABRAZADERA TORNILLO ARANDELA SOPORTE (pg.8-88) TUBO CODO ANILLO-O TUERCA TUERCA TORNILLO ARANDELA ENGRASADOR BUJE DISTANCIADOR ASIENTO PASADOR GATO (pg.8-118) MANGUERA CONECTADOR ANILLO-O VÁLVULA (pg.8-88) TUBO CODO TORNILLO ARANDELA TORNILLO ABRAZADERA TUBO TUBO ABRAZADERA

ed. 07/2003

8-48 DESCRIPTION (Français) TUBE COLLIER VIS RONDELLE SUPPORT TUBE RACCORD COUDE JOINT TORIQUE ÉCROU ÉCROU VIS RONDELLE GRAISSEUR DOUILLE ENTRETOISE SIÈGE CHEVILLE CYLINDRE (pg.8-118) TUYAU CONNECTEUR JOINT TORIQUE VALVE (pg.8-88) TUBE RACCORD COUDE VIS RONDELLE VIS COLLIER TUBE TUBE COLLIER

Brz 7-9190 NA

8-49

885

ed. 07/2003

Brz 7-9190 NA

REAR HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO TRASERO SYSTÈME HYDRAULIQUE ARRIÈRE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

885

PART Nº PIEZA Nº PIECE Nº 75324450 75325305 75252041 79083847 75324433 75324420 75252432 75253035 75248984 11107031 12644321 11701721 12644321 75253408 11112631 10517073 75251171 79089658 10730301 16100821 11107331 70923664

QTY. CANT. QTE. 1 1 1 2 1 1 2 1 1 3 3 3 3 2 4 4 1 5 2 1 2 1

DESCRIPTION (English) HOSE TUBE CLAMP CLAMP TUBE TUBE CONNECTOR TUBE TUBE BOLT WASHER NUT WASHER FLANGE BOLT WASHER HOSE MOUNT WASHER NUT BOLT O-RING

DESCRIPCION (Español) MANGUERA TUBO ABRAZADERA ABRAZADERA TUBO TUBO CONECTADOR TUBO TUBO TORNILLO ARANDELA TUERCA ARANDELA FLANGE TORNILLO ARANDELA MANGUERA COJÍN ARANDELA TUERCA TORNILLO ANILLO-O

ed. 07/2003

8-50 DESCRIPTION (Français) TUYAU TUBE COLLIER COLLIER TUBE TUBE RACCORD TUBE TUBE VIS RONDELLE ÉCROU RONDELLE BRIDE VIS RONDELLE TUYAU COUSSIN RONDELLE ÉCROU VIS JOINT TORIQUE

Brz 7-9190 NA

8-51

885

ed. 07/2003

Brz 7-9190 NA

SCARIFIER AND RIPPER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL ESCARIFICADOR Y RIPPER SYSTÈME HYDRAULIQUE DU SCARIFICATEUR ET RIPPER ITEM REF. 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

885

PART Nº PIEZA Nº PIECE Nº 10519621 16044031 75250315 75252375 70922523 70921885 75251175 70922522 70921885 70921565 70630753 75252830 14094910 10903931 75251176 10519401 73162730 70911026 11107031 12644321 70927400 70915815 75249628 70929872 11701721 70921409 70921349 75320729 75320731 70623355 70921076 70677006 75252831 75251180 75251177 75255849 75322270

QTY. CANT. QTE. 4 2 2 1 6 2 1 2 1 4 8 1 2 4 1 4 1 4 4 9 1 1 4 1 3 1 1 1 1 2 2 2 1 1 1 2 4

DESCRIPTION (English) WASHER BOLT CLAMP PROTECTOR ELBOW O-RING HOSE CONNECTOR O-RING BOLT WASHER HOSE NUT BOLT HOSE WASHER PLATE NUT BOLT WASHER BOLT WASHER MOUNT CLAMP NUT CONNECTOR O-RING TUBE TUBE CLAMP BOLT WASHER HOSE HOSE HOSE VALVE solenoid (pg.8-132) VARISTOR

DESCRIPCION (Español) ARANDELA TORNILLO ABRAZADERA PROTECTOR CODO ANILLO-O MANGUERA CONECTADOR ANILLO-O TORNILLO ARANDELA MANGUERA TUERCA TORNILLO MANGUERA ARANDELA PLACA TUERCA TORNILLO ARANDELA TORNILLO ARANDELA COJÍN ABRAZADERA TUERCA CONECTADOR ANILLO-O TUBO TUBO ABRAZADERA TORNILLO ARANDELA MANGUERA MANGUERA MANGUERA VÁLVULA solenóide (pg.8-132) VARISTOR

ed. 07/2003

8-52 DESCRIPTION (Français) RONDELLE VIS COLLIER PROTECTEUR RACCORD COUDE JOINT TORIQUE TUYAU CONNECTEUR JOINT TORIQUE VIS RONDELLE TUYAU ÉCROU VIS TUYAU RONDELLE PLAQUE ÉCROU VIS RONDELLE VIS RONDELLE COUSSIN COLLIER ÉCROU CONNECTEUR JOINT TORIQUE TUBE TUBE COLLIER VIS RONDELLE TUYAU TUYAU TUYAU VALVE VARISTOR

Brz 7-9190 NA

8-53

885

ed. 07/2003

Brz 7-9190 NA

RIPPER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL RIPPER SYSTÈME HYDRAULIQUE DE DÉFONCEUSE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

885

PART Nº PIEZA Nº PIECE Nº 70922457 70921885 70927400 70915815 70929872 11106631 12638601 70623355 75253148 75320729 70921409 70921349 75320731 70921279

QTY. CANT. QTE. 2 2 1 1 1 2 2 2 2 1 1 1 1 2

DESCRIPTION (English) CONNECTOR O-RING BOLT WASHER CLAMP BOLT WASHER CLAMP HOSE TUBE CONNECTOR O-RING TUBE ELBOW

DESCRIPCION (Español) CONECTADOR ANILLO-O TORNILLO ARANDELA ABRAZADERA TORNILLO ARANDELA ABRAZADERA MANGUERA TUBO CONECTADOR ANILLO-O TUBO CODO

ed. 07/2003

8-54 DESCRIPTION (Français) CONNECTEUR JOINT TORIQUE VIS RONDELLE COLLIER VIS RONDELLE COLLIER TUYAU TUBE CONNECTEUR JOINT TORIQUE TUBE RACCORD COUDE

Brz 7-9190 NA

8-55

885

ed. 07/2003

Brz 7-9190 NA

RIPPER HYDRAULIC CIRCUIT CIRCUITO HIDRAULICO DEL RIPPER SYSTÈME HYDRAULIQUE DE DÉFONCEUSE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

885

PART Nº PIEZA Nº PIECE Nº 70922507 70921349 15540931 75251728 REF. 75252422 11701721 16043231 70630753 11107331 REF. 76002504 13407211 11113031 8270126 73127637 14463280 10571971 10730301

QTY. CANT. QTE. 2 1 4 1 1 1 2 2 4 2 1 1 1 2 1 2 2 4 2

DESCRIPTION (English) ELBOW O-RING BOLT TUBE VALVE (pg.8-88) PLATE NUT BOLT WASHER BOLT CYLINDER (pg.8-118) PIN GREASE-FITTING BOLT PLATE HOSE O-RING WASHER WASHER

DESCRIPCION (Español) CODO ANILLO-O TORNILLO TUBO VÁLVULA (pg.8-88) PLACA TUERCA TORNILLO ARANDELA TORNILLO GATO (pg.8-118) PASADOR ENGRASADOR TORNILLO PLACA MANGUERA ANILLO-O ARANDELA ARANDELA

ed. 07/2003

8-56 DESCRIPTION (Français) RACCORD COUDE JOINT TORIQUE VIS TUBE VALVE (pg.8-88) PLAQUE ÉCROU VIS RONDELLE VIS CYLINDRE (pg.8-118) CHEVILLE GRAISSEUR VIS PLAQUE TUYAU JOINT TORIQUE RONDELLE RONDELLE

Brz 7-9190 NA

8-57

885

ed. 07/2003

Brz 7-9190 NA

ENGINE COOLING - FAN HYDRAULIC CIRCUIT ENFRIAMIENTO DEL MOTOR - CIRCUITO HIDRAULICO DEL VENTILADOR REFROIDISSEMENT DU MOTEUR - CIRCUIT HYDRAULIQUE DU VENTILATEUR ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

DESCRIPTION (English)

DESCRIPCION (Español)

DESCRIPTION (Français) TUBE CONNECTEUR TUYAU COLLIER TUYAU POMPE hidraulique Ens. (pg.8-60) CONNECTEUR JOINT TORIQUE CONNECTEUR RONDELLE VIS JOINT TORIQUE CONNECTEUR JOINT TORIQUE CONNECTEUR TUBE TUYAU RADIATEUR RONDELLE VIS ENTRETOISE TUYAU TUBE

1 2 3 4 5 6

75260493 75325032 75325055 70922660 75257836 73162806

1 1 1 8 1 1

TUBE CONNECTOR HOSE CLAMP HOSE PUMP hydraulic (pg.8-60)

TUBO CONECTADOR MANGUERA ABRAZADERA MANGUERA BOMBA hidraulica (pg.8-60)

7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

70933392 14466880 70935989 10520221 11127531 70921214 70922997 70921206 70923174 75324892 D38435 75324104 12646721 16044331 75223894 75324332 73164378

1 1 1 2 2 1 1 1 1 1 2 1 4 4 4 1 1

CONNECTOR O-RING CONNECTOR WASHER BOLT O-RING CONNECTOR O-RING CONNECTOR TUBE HOSE RADIATOR WASHER BOLT SPACER HOSE TUBE

CONECTADOR ANILLO-O CONECTADOR ARANDELA TORNILLO ANILLO-O CONECTADOR ANILLO-O CONECTADOR TUBO MANGUERA RADIADOR ARANDELA TORNILLO DISTANCIADOR MANGUERA TUBO

885

ed. 07/2003

8-58

Brz 7-9190 NA

8-59

885

ed. 07/2003

Brz 7-9190 NA

ENGINE COOLING - FAN HYDRAULIC PUMP ENFRIAMIENTO DEL MOTOR - BOMBA HIDRAULICA DEL VENTILADOR REFROIDISSEMENT DU MOTEUR - POMPE HYDRAULIQUE DU VENTILATEUR ITEM REF. 1 2 3 4 5

885

PART Nº PIEZA Nº PIECE Nº 73162806 75313255 75313254 75313257 75313258 75313256

QTY. CANT. QTE. 1 1 1 1 1 1

DESCRIPTION (English) PUMP hydraulic KIT gears KIT seals HOUSING front KIT parts HOUSING rear

DESCRIPCION (Español) BOMBA hidraulica JUEGO engranajes JUEGO de vedación CARCASA delantera JUEGO piezas CARCASA trasera

ed. 07/2003

8-60 DESCRIPTION (Français)

POMPE hidraulique Ens. JEU JEU d'etancheite CARCASSE avant JEU CARCASSE arriere

Brz 7-9190 NA

8-61

885

ed. 07/2003

Brz 7-9190 NA

8-62 ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

DESCRIPTION (English)

This page was left blank intentionally

885

DESCRIPCION (Español)

Esta página se queda en blanco intencionalmente

ed. 07/2003

DESCRIPTION (Français)

Cette page a été laissé en blanc intentionnellement

Brz 7-9190 NA

8-63

885

ed. 07/2003

Brz 7-9190 NA

BRAKE AND STEERING - HYDRAULIC CIRCUIT FRENO Y DIRECCION - CIRCUITO HIDRAULICO FREIN ET DIRECTION - CIRCUIT HYDRAULIQUE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

885

PART Nº PIEZA Nº PIECE Nº 70921030 79102096 78100094 70923841 75252442 70925617 12645031 16043631 75254581 70917733 75253069 78100129 14437985 70923841 75208360 10517071 75252443 75250900 10903031 14496431 14457280 75252536 11113631 75252532 REF. 75253070 10516471 10903431 73137195 14457680 75254584 14438085 75216234

QTY. CANT. QTE. 1 1 1 1 1 2 2 2 1 2 1 1 1 1 1 2 1 2 3 6 1 1 2 1 1 1 6 3 2 1 1 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

CONNECTOR SWITCH CONNECTOR O-RING TUBE CLAMP WASHER BOLT TUBE BOLT HOSE CONNECTOR O-RING O-RING SPACER WASHER lock TUBE CLAMP BOLT WASHER O-RING FLANGE BOLT TUBE PUMP steering/brake (pg.8-64/64B) HOSE WASHER lock BOLT GASKET O-RING CONNECTOR O-RING VALVE

CONECTADOR INTERRUPTOR CONECTADOR ANILLO-O TUBO ABRAZADERA ARANDELA TORNILLO TUBO TORNILLO MANGUERA CONECTADOR ANILLO-O ANILLO-O DISTANCIADOR ARANDELA presión TUBO ABRAZADERA TORNILLO ARANDELA ANILLO-O FLANGE TORNILLO TUBO BOMBA dirección/freno (pg.8-64/64B) MANGUERA ARANDELA presión TORNILLO JUNTA ANILLO-O CONECTADOR ANILLO-O VÁLVULA

ed. 07/2003

8-64 DESCRIPTION (Français) CONNECTEUR INTERRUPTEUR CONNECTEUR JOINT TORIQUE TUBE COLLIER RONDELLE VIS TUBE VIS TUYAU CONNECTEUR JOINT TORIQUE JOINT TORIQUE ENTRETOISE RONDELLE TUBE COLLIER VIS RONDELLE JOINT TORIQUE BRIDE VIS TUBE POMPE d'huille (pg.8-64/64B) TUYAU RONDELLE VIS JOINT JOINT TORIQUE CONNECTEUR JOINT TORIQUE VALVE

Brz 7-9190 NA

8-64A

885

ed. 07/2003

Brz 7-9190 NA

BRAKE AND STEERING - HYDRAULIC PUMP FRENO Y DIRECCION - BOMBA HIDRAULICA

ITEM REF. 1 2 3 4 5 6

885

PART Nº PIEZA Nº PIECE Nº 75324056 71100634 71100631 71100000 71100633 71100632 71100630

QTY. CANT. QTE. 1 1 1 1 1 1 1

DESCRIPTION (English) PUMP steering/brake Assy.

KIT repair primary KIT retainer SLEEVE KIT repair secondary KIT seal KIT parts

DESCRIPCION (Español) BOMBA dirección/freno Conj.

JUEGO de reparación JUEGO de retenedor MANGUITO JUEGO de reparación JUEGO de vedación JUEGO piezas

ed. 07/2003

8-64B DESCRIPTION (Français) POMPE d'huille Conj.

JEU de rechange JEU de reteneur MANCHON JEU de rechange JEU d'etancheite JEU

Brz 7-9190 NA

8-65

885

ed. 07/2003

Brz 7-9190 NA

BRAKE AND STEERING - RELIEF VALVE FRENO Y DIRECCION - VALVULA DE ALIVIO FREIN ET DIRECTION - CLAPET DE DÉCHARGE ITEM REF. 1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 75313237 75313231 NSS 75313232 75313233 75313234 75257335 75313236 75313238 75313235

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

BLOCK VALVE HOUSING SPRING PLATE CONNECTOR VALVE relief brake/steering Assy.

O-RING RING O-RING

BLOQUE VÁLVULA CARCASA RESORTE PLACA CONECTADOR VÁLVULA de alivio ANILLO-O ANILLO ANILLO-O

ed. 07/2003

8-66 DESCRIPTION (Français) BLOC VALVE CARCASSE RESSORT PLAQUE CONNECTEUR VALVE JOINT TORIQUE SEGMENT JOINT TORIQUE

Brz 7-9190 NA

8-67

885

ed. 07/2003

Brz 7-9190 NA

DIFFERENTIAL LOCK - CIRCUIT BLOQUEO DEL DIFERENCIAL - CIRCUITO BLOCAGE DU DIFFÉRENTIEL - CIRCUIT DE FONCTIONNEMENT ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

10903031 14496431 14457280 75253556 75252532 10903431 75251186 75253069 75254415 75254413 70919173 70921217 70921206 10902221 75254412 14496621 10516871 11103031 79067020 14437985 75252543 REF. 10516471 10519401 70923737 70921467 70921244 70921409 70921349 75252388 70923163 70921883 REF. 10519621 16045021 75251155 75251162 70923717 70921205 REF.

3 6 1 1 1 3 1 1 1 1 1 1 1 4 1 1 1 1 2 2 1 1 4 4 1 2 1 2 2 1 1 1 1 2 2 1 1 2 1 1

41 42 43 44 45

75254440 70924296 70921205 14457680 75322270

1 1 1 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

BOLT WASHER O-RING FLANGE TUBE BOLT HOSE HOSE HOSE ELBOW CONNECTOR CONNECTOR O-RING BOLT BRACKET WASHER WASHER lock BOLT ELBOW O-RING HOSE FILTER Assy. (pg.8-72) WASHER lock WASHER PLUG PLUG PLUG CONNECTOR O-RING CONNECTOR CONNECTOR O-RING SOLENOID Assy. (pg.8-70) WASHER BOLT HOSE HOSE CONNECTOR O-RING PUMP hydraulic brake & block Assy. (pg.8-74) PROTECTOR CONNECTOR O-RING O-RING VARISTOR

8-68 DESCRIPTION (Français)

TORNILLO ARANDELA ANILLO-O FLANGE TUBO TORNILLO MANGUERA MANGUERA MANGUERA CODO CONECTADOR CONECTADOR ANILLO-O TORNILLO SOPORTE ARANDELA ARANDELA presión TORNILLO CODO ANILLO-O MANGUERA FILTRO Conj. (pg.8-72) ARANDELA presión ARANDELA TAPÓN TAPÓN TAPÓN CONECTADOR ANILLO-O CONECTADOR CONECTADOR ANILLO-O SOLENOIDE Conj. (pg.8-70) ARANDELA TORNILLO MANGUERA MANGUERA CONECTADOR ANILLO-O BOMBA hidraulica (pg.8-74)

VIS RONDELLE JOINT TORIQUE BRIDE TUBE VIS TUYAU TUYAU TUYAU RACCORD COUDE CONNECTEUR CONNECTEUR JOINT TORIQUE VIS SUPPORT RONDELLE RONDELLE VIS RACCORD COUDE JOINT TORIQUE TUYAU FILTRE Ens. RONDELLE RONDELLE BOUCHON BOUCHON BOUCHON CONNECTEUR JOINT TORIQUE CONNECTEUR CONNECTEUR JOINT TORIQUE SOLENOID Ens. RONDELLE VIS TUYAU TUYAU CONNECTEUR JOINT TORIQUE POMPE hidraulique (pg.8-74)

PROTECTOR CONECTADOR ANILLO-O ANILLO-O VARISTOR

PROTECTEUR CONNECTEUR JOINT TORIQUE JOINT TORIQUE VARISTOR

Nota/Note: OPCIONAL/OPTIONAL

885

ed. 07/2003

Brz 7-9190 NA

8-69

885

ed. 07/2003

Brz 7-9190 NA

DIFFERENTIAL LOCK - SOLENOID VALVE BLOQUEO DEL DIFERENCIAL - VALVULA SOLENOID BLOCAGE DO DIFFÉRENTIEL - SOUPAPE SOLÉNOÏDE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 73161793 73159156 73128150 73161794 73161796

QTY. CANT. QTE. 1 1 1 1 1

DESCRIPTION (English) SOLENOID Assy.

COIL VALVE VALVE VALVE

DESCRIPCION (Español) SOLENOIDE Conj.

BOBINA VÁLVULA VÁLVULA VÁLVULA

ed. 07/2003

8-70 DESCRIPTION (Français) SOLENOID Ens. BOBINE VALVE VALVE VALVE

Brz 7-9190 NA

8-71

885

ed. 07/2003

Brz 7-9190 NA

DIFFERENTIAL LOCK - HYDRAULIC OIL FILTER BLOQUEO DEL DIFERENCIAL - FILTRO DE FLUIDO HIDRAULICO BLOCAGE DO DIFFÉRENTIEL - FILTRE D'HUILE HYDRAULIQUE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 149940A1 149943A1 75310445 149941A1 149942A1

QTY. CANT. QTE. 1 1 1 1 1

DESCRIPTION (English) FILTER Assy.

GAUGE HOUSING ELEMENT HOUSING

DESCRIPCION (Español) FILTRO Conj.

INDICADOR CARCASA ELEMENTO CARCASA

ed. 07/2003

8-72 DESCRIPTION (Français) FILTRE Ens. INDICATEUR CARCASSE ELEMENT CARCASSE

Brz 7-9190 NA

8-73

885

ed. 07/2003

Brz 7-9190 NA

8-74 ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

DESCRIPTION (English)

This page was left blank intentionally

885

DESCRIPCION (Español)

Esta página se queda en blanco intencionalmente

ed. 07/2003

DESCRIPTION (Français)

Cette page a été laissé en blanc intentionnellement

Brz 7-9190 NA

8-75

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - ASSEMBLY DISTRIBUIDOR - CONJUNTO DISTRIBUTEUR - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 73162923 REF. REF. REF. REF. REF. REF. REF. REF. REF. 75289562 75289564 75289563

QTY. CANT. QTE. 1 1 2 1 1 2 1 1 1 1 3 6 6

DESCRIPTION (English)

DESCRIPCION (Español)

VALVE distributor 9 Spool Assy.

VALVE inlet (pg.8-80) VALVE blade lift (pg.8-82) VALVE scarifier (pg.8-84) VALVE blade side shift (pg.8-86) VALVE blade tilt (pg.8-90) VALVE turn-circle (pg.8-92) VALVE link (pg.8-94) VALVE circle shift (pg.8-98) VALVE outlet (pg.8-96) TIE-ROD WASHER NUT

VÁLVULA 9S Conj.

VÁLVULA (pg.8-80) VÁLVULA (pg.8-82) VÁLVULA (pg.8-84) VÁLVULA (pg.8-86) VÁLVULA (pg.8-90) VÁLVULA (pg.8-92) VÁLVULA articulación (pg.8-94) VÁLVULA (pg.8-98) VÁLVULA salida (pg.8-96) TIRANTE ARANDELA TUERCA

ed. 07/2003

8-76 DESCRIPTION (Français) VALVE 9S Ens. VALVE VALVE VALVE VALVE VALVE VALVE VALVE VALVE (pg.8-98) VALVE TIGE RONDELLE ÉCROU

Brz 7-9190 NA

8-77

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - HYDRAULIC CIRCUIT DISTRIBUIDOR - CIRCUITO HIDRAULICO DISTRIBUTEUR - CIRCUIT HYDRAULIQUE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

885

PART Nº PIEZA Nº PIECE Nº 75280667 70927163 70928378 16043231 10730301 75251188 70922457 70921885 REF. 70922523 70921885 70921565 70919552 75252832 75251190 75251192 75251194 75252425 75251191 70630753

QTY. CANT. QTE. 1 6 4 4 4 1 3 1 1 1 1 4 1 1 1 1 1 1 1 4

DESCRIPTION (English) PLATE ELBOW CONNECTOR BOLT WASHER HOSE CONNECTOR O-RING VALVE Assy. (pg.8-76) ELBOW O-RING BOLT PLUG HOSE HOSE HOSE HOSE HOSE HOSE WASHER

DESCRIPCION (Español) PLACA CODO CONECTADOR TORNILLO ARANDELA MANGUERA CONECTADOR ANILLO-O VÁLVULA Conj. (pg.8-76) CODO ANILLO-O TORNILLO TAPÓN MANGUERA MANGUERA MANGUERA MANGUERA MANGUERA MANGUERA ARANDELA

ed. 07/2003

8-78 DESCRIPTION (Français) PLAQUE RACCORD COUDE CONNECTEUR VIS RONDELLE TUYAU CONNECTEUR JOINT TORIQUE VALVE Ens. (pg.8-76) RACCORD COUDE JOINT TORIQUE VIS BOUCHON TUYAU TUYAU TUYAU TUYAU TUYAU TUYAU RONDELLE

Brz 7-9190 NA

8-79

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - INPUT VALVE DISTRIBUIDOR - VALVULA DE ENTRADA DISTRIBUTEUR - SOUPAPE D'ENTRÉE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

PART Nº PIEZA Nº PIECE Nº 75289553 75289608 75289607 75289610 75289605 75289606 75289609 75289629 75289628 75289587 75289626 75289627 75289613 75289636 75289593 75289634 75289635 75289630 75289631 75289633 75289637 75289638 75289595 75289632 75289639

QTY. CANT. QTE. 1 1 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) VALVE inlet PLUG O-RING HOUSING PLUG O-RING VALVE Assy.

RING O-RING O-RING RING SPRING O-RING O-RING O-RING SPRING PISTON PISTON ROD HOUSING NUT BOLT NUT PISTON KIT repair (Note)

DESCRIPCION (Español) VÁLVULA TAPÓN ANILLO-O CARCASA TAPÓN ANILLO-O VÁLVULA Conj.

ANILLO ANILLO-O ANILLO-O ANILLO RESORTE ANILLO-O ANILLO-O ANILLO-O RESORTE ÉMBOLO ÉMBOLO VÁSTAGO CARCASA TUERCA TORNILLO TUERCA ÉMBOLO JUEGO de reparación (Nota)

8-80 DESCRIPTION (Français) VALVE BOUCHON JOINT TORIQUE CARCASSE BOUCHON JOINT TORIQUE VALVE Ens. SEGMENT JOINT TORIQUE JOINT TORIQUE SEGMENT RESSORT JOINT TORIQUE JOINT TORIQUE JOINT TORIQUE RESSORT PISTON PISTON TIGE CARCASSE ÉCROU VIS ÉCROU PISTON JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 1,2,3,4,5,6,7,8,9

885

ed. 07/2003

Brz 7-9190 NA

8-81

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - BLADE LIFT VALVE DISTRIBUIDOR - VALVULA DE LA LAMINA IZQ./DER/ DISTRIBUTEUR - SOUPAPE DE LEVAGE LAME CG/CD ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

PART Nº PIEZA Nº PIECE Nº 75289554 75289576 9968476 75289566 75289565 75289573 75289574 75289585 75289575 75289578 9968460 75289569 75289570 75289571 75289568 75289586 75289601 75289590 75289588 75289587 75289602 75289589 75289603 75289593 75289591 75289594 75289599 75289600 75289598 75289597 75289596 75289592 75289595 75289604

QTY. CANT. QTE. 2 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) VALVE blade lift SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD VALVE Assy.

SPRING RING O-RING O-RING RING O-RING SPRING O-RING SPRING BOLT PISTON PISTON PISTON NUT NUT PISTON NUT KIT repair (Note)

DESCRIPCION (Español) VÁLVULA RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO VÁLVULA Conj.

RESORTE ANILLO ANILLO-O ANILLO-O ANILLO ANILLO-O RESORTE ANILLO-O RESORTE TORNILLO ÉMBOLO ÉMBOLO ÉMBOLO TUERCA TUERCA ÉMBOLO TUERCA JUEGO de reparación (Nota)

8-82 DESCRIPTION (Français) VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE VALVE Ens. RESSORT SEGMENT JOINT TORIQUE JOINT TORIQUE SEGMENT JOINT TORIQUE RESSORT JOINT TORIQUE RESSORT VIS PISTON PISTON PISTON ÉCROU ÉCROU PISTON ÉCROU JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 1,2,3,4,5,6,7,8,9

885

ed. 07/2003

Brz 7-9190 NA

8-83

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - SCARIFIER/RIPPER VALVE DISTRIBUIDOR - VALVULA DEL ESCARIFICADOR/RIPPER DISTRIBUTEUR - SOUPAPE DU SCARIFICATEUR/RIPPER ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75289555 75289576 9968476 75289566 75289565 75289573 75289574 75289567 75289575 75289578 9968460 75289569 75289570 75289571 75289568 75312804

QTY. CANT. QTE. 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1

DESCRIPTION (English) VALVE scarifier SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD COVER

DESCRIPCION (Español) VÁLVULA RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO TAPA

ed. 07/2003

8-84 DESCRIPTION (Français) VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE COUVERCLE

Brz 7-9190 NA

8-85

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - BLADE SIDE SHIFT VALVE DISTRIBUIDOR - VALVULA DEL DESPLAZAMIENTO LATERAL DISTRIBUTEUR - SOUPAPE DU DÉPLACEMENT LATÉRAL DE LAME ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75289556 75289576 9968476 75289566 75289565 75289573 75289574 75289567 75289575 75289578 9968460 75289569 75289570 75289571 75289579 75312804

QTY. CANT. QTE. 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1

DESCRIPTION (English) VALVE blade side shift SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD COVER

DESCRIPCION (Español) VÁLVULA RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO TAPA

ed. 07/2003

8-86 DESCRIPTION (Français)

VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE COUVERCLE

Brz 7-9190 NA

8-87

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - BLADE SIDE SHIFT VALVE DISTRIBUIDOR - VALVULA DEL DESPLAZAMIENTO LATERAL DISTRIBUTEUR - SOUPAPE DU DÉPLACEMENT LATÉRAL DE LAME ITEM REF. 1 2 3

885

PART Nº PIEZA Nº PIECE Nº 73130105 NSS 73130694 73130695

QTY. CANT. QTE. 1 1 2 1

DESCRIPTION (English) VALVE Assy HOUSING CARTRIDGE valve KIT repair

DESCRIPCION (Español) VÁLVULA Conj.

CARCASA VÁLVULA JUEGO de reparación

ed. 07/2003

8-88 DESCRIPTION (Français)

VALVE Ens. CARCASSE VALVE JEU de rechange

Brz 7-9190 NA

8-88A

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - BLADE LIFT VALVE DISTRIBUIDOR - VALVULA DE LA LAMINA DISTRIBUTEUR - SOUPAPE DE LEVAGE LAME ITEM REF. 1 2 3

885

PART Nº PIEZA Nº PIECE Nº 75325021 NSS 75260667 75260894

QTY. CANT. QTE. 1 1 2 1

DESCRIPTION (English) VALVE Assy HOUSING CARTRIDGE valve KIT repair

DESCRIPCION (Español) VÁLVULA Conj.

CARCASA VÁLVULA JUEGO de reparación

ed. 07/2003

8-88B DESCRIPTION (Français) VALVE Ens. CARCASSE VALVE JEU de rechange

Brz 7-9190 NA

8-89

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - FRONT AXLE TILT DISTRIBUIDOR - VALVULA DEL EJE DELANTERO DISTRIBUTEUR - SOUPAPE D'INCLINAISON DE L'AXE AVANT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75289557 75289576 9968476 75289566 75289565 75289573 75289574 75289567 75289575 75289578 9968460 75289569 75289570 75289571 75289580 75312804

QTY. CANT. QTE. 2 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1

DESCRIPTION (English) VALVE blade tilt SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD COVER

DESCRIPCION (Español) VÁLVULA RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO TAPA

ed. 07/2003

8-90 DESCRIPTION (Français) VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE COUVERCLE

Brz 7-9190 NA

8-91

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - TURN-CIRCLE DISTRIBUIDOR - VALVULA DEK CIRCULO DISTRIBUTEUR - SOUPAPE DE TOURNE - CERCLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75289558 75289581 9968476 75289566 75289565 75289573 75289574 75289567 75289575 75289578 9968460 75289569 75289570 75289571 75289582 75312804

QTY. CANT. QTE. 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1

DESCRIPTION (English) VALVE turn-circle SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD COVER

DESCRIPCION (Español) VÁLVULA RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO TAPA

ed. 07/2003

8-92 DESCRIPTION (Français) VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE COUVERCLE

Brz 7-9190 NA

8-93

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - LINK DISTRIBUIDOR - VALVULA DE LA ARTICULACION DISTRIBUTEUR - SOUPAPE D'ARTICULATION ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75289560 75289576 9968476 75289566 75289565 75289573 75289574 75289567 75289575 75289578 9968460 75289569 75289570 75289571 75289584 75312804

QTY. CANT. QTE. 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1

DESCRIPTION (English) VALVE link SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD COVER

DESCRIPCION (Español) VÁLVULA articulación RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO TAPA

ed. 07/2003

8-94 DESCRIPTION (Français) VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE COUVERCLE

Brz 7-9190 NA

8-95

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - OUTPUT VALVE DISTRIBUIDOR - VALVULA DE LA SALIDA DISTRIBUTEUR - SOUPAPE DE SORTIE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

PART Nº PIEZA Nº PIECE Nº 75289561 75289608 75289607 75289612 75289605 75289607 75289611 75289614 75289623 75289617 75289624 75289616 75289613 75289587 75289615 75289621 75289619 75289618 75289620 75289622 75289625

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) VALVE outlet PLUG O-RING HOUSING PLUG O-RING VALVE Assy.

RING PISTON HOUSING PISTON NUT O-RING O-RING SPRING O-RING NUT RING BOLT NUT KIT repair (Note)

DESCRIPCION (Español) VÁLVULA salida TAPÓN ANILLO-O CARCASA TAPÓN ANILLO-O VÁLVULA Conj.

ANILLO ÉMBOLO CARCASA ÉMBOLO TUERCA ANILLO-O ANILLO-O RESORTE ANILLO-O TUERCA ANILLO TORNILLO TUERCA JUEGO de reparación (Nota)

8-96 DESCRIPTION (Français) VALVE sortie BOUCHON JOINT TORIQUE CARCASSE BOUCHON JOINT TORIQUE VALVE Ens. SEGMENT PISTON CARCASSE PISTON ÉCROU JOINT TORIQUE JOINT TORIQUE RESSORT JOINT TORIQUE ÉCROU SEGMENT VIS ÉCROU JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 6,7,8,9

885

ed. 07/2003

Brz 7-9190 NA

8-97

885

ed. 07/2003

Brz 7-9190 NA

DISTRIBUTOR - CIRCLE SIDE SHIFT DISTRIBUIDOR - VALVULA DEL DESPLAZAMIENTO LATERAL DEL CIRCULO DISTRIBUTEUR - SOUPAPE DE DÉPLACEMENT LATÉRALE DU CERCLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 75289559 75289576 9968476 75289566 75289565 75289573 75289574 75289567 75289575 75289578 9968460 75289569 75289570 75289571 75289583 75312804

QTY. CANT. QTE. 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 1

DESCRIPTION (English) VALVE circle shift SPRING O-RING BLOCK SPRING PLATE BOLT HOUSING COVER BOLT BOLT COVER RETAINER RETAINER ROD COVER

DESCRIPCION (Español) VÁLVULA RESORTE ANILLO-O BLOQUE RESORTE PLACA TORNILLO CARCASA TAPA TORNILLO TORNILLO TAPA RETÉN RETÉN VÁSTAGO TAPA

ed. 07/2003

8-98 DESCRIPTION (Français)

VALVE RESSORT JOINT TORIQUE BLOC RESSORT PLAQUE VIS CARCASSE COUVERCLE VIS VIS COUVERCLE RETENTEUR RETENTEUR TIGE COUVERCLE

Brz 7-9190 NA

8-99

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - TILT GATO - INCLINACION CYLINDRE - INCLINAISON ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

PART Nº PIEZA Nº PIECE Nº 75220689 75220693 75220924 8297074 14465780 8297073 8288832 8297075 14465480 75220690 8298615 8291561 79038228 75220700

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER tilt LINER cylinder COVER RING seal O-RING RETAINER RETAINER RING O-RING ROD NUT WEATHERSTRIP PISTON KIT repair (Note)

DESCRIPCION (Español) GATO CAMISA de cilindros TAPA ANILLO de vedación ANILLO-O RETÉN RETÉN ANILLO ANILLO-O VÁSTAGO TUERCA GUARNICIÓN ÉMBOLO JUEGO de reparación (Nota)

8-100 DESCRIPTION (Français) CYLINDRE CHEMISE piston COUVERCLE SEGMENT d'etancheite JOINT TORIQUE RETENTEUR RETENTEUR SEGMENT JOINT TORIQUE TIGE ÉCROU JOINT PISTON JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 3,4,5,6,7,8,11

885

ed. 07/2003

Brz 7-9190 NA

8-101

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - BLADE LIFT GATO - LEVANTAMIENTO DE LA LAMINA CYLINDRE - LEVAGE DE LAME ITEM REF.

1 1 2 3 4 5 6 7 8 9 10 11 12

PART Nº PIEZA Nº PIECE Nº 75251459 75252455 75253166 75253167 75220792 79021959 79021958 79021957 75251460 14465780 8297075 14465480 79038228 8291561 8298615 75220797

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER lift RH CYLINDER lift LH LINER cylinder RH LINER cylinder LH COVER RING rod RETAINER RETAINER rod ROD O-RING RING O-RING PISTON WEATHERSTRIP NUT KIT repair (Note)

DESCRIPCION (Español) GATO GATO CAMISA de cilindros Der. CAMISA de cilindros Izq. TAPA ANILLO RETÉN RETÉN VÁSTAGO ANILLO-O ANILLO ANILLO-O ÉMBOLO GUARNICIÓN TUERCA JUEGO de reparación (Nota)

8-102 DESCRIPTION (Français) CYLINDRE CYLINDRE CHEMISE piston droit CHEMISE piston gauche COUVERCLE SEGMENT RETENTEUR RETENTEUR TIGE JOINT TORIQUE SEGMENT JOINT TORIQUE PISTON JOINT ÉCROU JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 3,4,5,6,7,8,9,11

885

ed. 07/2003

Brz 7-9190 NA

8-103

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - BLADE TILT GATO - INCLINACION DE LA LAMINA CYLINDRE - INCLINAISON DE LA LAME ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

PART Nº PIEZA Nº PIECE Nº 75250031 11061076 70928851 75250032 79038730 8291506 14465180 8297295 8281325 75250035 8288822 8297294 8297296 75220934 14465480 75288870

QTY. CANT. QTE. 1 4 2 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER blade tilt RING lock BUSHING LINER cylinder PISTON RETAINER O-RING RING NUT ROD RETAINER RETAINER RING seal COVER O-RING KIT repair (Note)

DESCRIPCION (Español) GATO ANILLO traba BUJE CAMISA de cilindros ÉMBOLO RETÉN ANILLO-O ANILLO TUERCA VÁSTAGO RETÉN RETÉN ANILLO de vedación TAPA ANILLO-O JUEGO de reparación (Nota)

8-104 DESCRIPTION (Français) CYLINDRE SEGMENT d'arret DOUILLE CHEMISE piston PISTON RETENTEUR JOINT TORIQUE SEGMENT ÉCROU TIGE RETENTEUR RETENTEUR SEGMENT d'etancheite COUVERCLE JOINT TORIQUE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 3,4,5,6,7,8,9,11

885

ed. 07/2003

Brz 7-9190 NA

8-105

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - TURN-CIRCLE GATO - DESPLAZAMIENTO DEL CIRCULO CYLINDRE - DÉPLACEMENT DU CERCLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

PART Nº PIEZA Nº PIECE Nº 75220709 75220713 75220924 8297074 8297073 8288832 75220710 14465780 8297075 14465480 79038228 8291561 8298615 75220700

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER turn-circle LINER cylinder COVER RING seal RETAINER RETAINER ROD O-RING RING O-RING PISTON WEATHERSTRIP NUT KIT repair (Note)

DESCRIPCION (Español) GATO CAMISA de cilindros TAPA ANILLO de vedación RETÉN RETÉN VÁSTAGO ANILLO-O ANILLO ANILLO-O ÉMBOLO GUARNICIÓN TUERCA JUEGO de reparación (Nota)

8-106 DESCRIPTION (Français) CYLINDRE CHEMISE piston COUVERCLE SEGMENT d'etancheite RETENTEUR RETENTEUR TIGE JOINT TORIQUE SEGMENT JOINT TORIQUE PISTON JOINT ÉCROU JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 3,4,5,7,8,9,11

885

ed. 07/2003

Brz 7-9190 NA

8-107

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - BLADE SIDE SHIFT GATO - DESPLAZAMIENTO LATERAL DE LA LAMINA CYLINDRE - DÉPLACEMENT LATÉRAL DE LAME ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

PART Nº PIEZA Nº PIECE Nº 75250020 75250023 8297295 14465480 14465180 8297074 8297073 8288832 75218748 79038730 8291506 8281325 75250021 75220878

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER blade side shift LINER cylinder RING O-RING O-RING RING seal RETAINER RETAINER COVER PISTON RETAINER NUT ROD KIT repair (Note)

DESCRIPCION (Español) GATO CAMISA de cilindros ANILLO ANILLO-O ANILLO-O ANILLO de vedación RETÉN RETÉN TAPA ÉMBOLO RETÉN TUERCA VÁSTAGO JUEGO de reparación (Nota)

8-108 DESCRIPTION (Français) CYLINDRE CHEMISE piston SEGMENT JOINT TORIQUE JOINT TORIQUE SEGMENT d'etancheite RETENTEUR RETENTEUR COUVERCLE PISTON RETENTEUR ÉCROU TIGE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 2,3,4,6,7,10

885

ed. 07/2003

Brz 7-9190 NA

8-109

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SADDLE LOCK GATO - TRABA DE LA SELA CYLINDRE - BLOCAGE DU COLLIER ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13

PART Nº PIEZA Nº PIECE Nº 75250238 8288832 8297073 8297074 75218748 75250239 75250241 8297295 14465180 8281325 8291506 79038730 14465480 75288869

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER saddle RETAINER RETAINER RING seal COVER ROD LINER cylinder RING O-RING NUT RETAINER PISTON O-RING KIT repair (Note)

DESCRIPCION (Español) GATO RETÉN RETÉN ANILLO de vedación TAPA VÁSTAGO CAMISA de cilindros ANILLO ANILLO-O TUERCA RETÉN ÉMBOLO ANILLO-O JUEGO de reparación (Nota)

8-110 DESCRIPTION (Français) CYLINDRE RETENTEUR RETENTEUR SEGMENT d'etancheite COUVERCLE TIGE CHEMISE piston SEGMENT JOINT TORIQUE ÉCROU RETENTEUR PISTON JOINT TORIQUE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 1,2,3,7,8,10,12

885

ed. 07/2003

Brz 7-9190 NA

8-111

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SADDLE LOCK LH/RH GATO - TRABA DE LA SELA IZQ./DER. CYLINDRE - BLOCAGE DU COLLIER CG/CD ITEM REF.

1 1 2 3 4 5 6 7 8 9 10 11 12 13 14

PART Nº PIEZA Nº PIECE Nº 73124588 73124575 73124573 73124577 73065286 73065285 73055116 73063066 70927699 73070372 73063363 75236893 70924158 73073273 73058667 73058668 73058666 70928874 73064517

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER saddle RH CYLINDER saddle LH LINER cylinder RH LINER cylinder LH COVER COVER RING wiper BUSHING RING lock RETAINER RING ROD O-RING NUT self-locking RING guide PISTON Assy.

RING seal RING expansion KIT repair (Note)

DESCRIPCION (Español) GATO der.

GATO izq.

CAMISA de cilindros Der. CAMISA de cilindros Izq. TAPA TAPA ANILLO BUJE ANILLO traba RETÉN ANILLO VÁSTAGO ANILLO-O TUERCA ANILLO guía ÉMBOLO Conj.

ANILLO de vedación ANILLO JUEGO de reparación (Nota)

8-112 DESCRIPTION (Français) CYLINDRE droit CYLINDRE gauche CHEMISE piston droit CHEMISE piston gauche COUVERCLE COUVERCLE SEGMENT DOUILLE SEGMENT d'arret RETENTEUR SEGMENT TIGE JOINT TORIQUE ÉCROU SEGMENT guide PISTON Ens. SEGMENT d'etancheite SEGMENT JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 3,4,6,7,9,11,13

885

ed. 07/2003

Brz 7-9190 NA

8-113

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - LINK LH/RH GATO - ARTICULACION IZQ./DER. CYLINDRE - ARTICULATION CG/CD ITEM REF.

1 2 3 3 4 5 6 7 8 9 10 11 12 13 14

PART Nº PIEZA Nº PIECE Nº 75213774 75213779 11061076 70928851 75213542 75213543 79038730 8291506 8297295 14465180 8281325 75213768 8288822 8297294 8297296 75220934 14465480 75209587

QTY. CANT. QTE. 1 1 4 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER link RH Assy.

CYLINDER link LH Assy.

RING lock BUSHING LINER cylinder RH LINER cylinder LH PISTON RETAINER RING O-RING NUT ROD RETAINER RETAINER RING seal COVER O-RING KIT repair (Note)

DESCRIPCION (Español) GATO articulación Conj.

GATO articulación Conj.

ANILLO traba BUJE CAMISA de cilindros Der. CAMISA de cilindros Izq. ÉMBOLO RETÉN ANILLO ANILLO-O TUERCA VÁSTAGO RETÉN RETÉN ANILLO de vedación TAPA ANILLO-O JUEGO de reparación (Nota)

8-114 DESCRIPTION (Français) CYLINDRE droit Ens. CYLINDRE gauche Ens. SEGMENT d'arret DOUILLE CHEMISE piston droit CHEMISE piston gauche PISTON RETENTEUR SEGMENT JOINT TORIQUE ÉCROU TIGE RETENTEUR RETENTEUR SEGMENT d'etancheite COUVERCLE JOINT TORIQUE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 5,6,7,10,11,12,14

885

ed. 07/2003

Brz 7-9190 NA

8-115

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - RIPPER GATO - RIPPER CYLINDRE - RIPPER ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

PART Nº PIEZA Nº PIECE Nº 75251723 75251727 8286948 8288335 14258530 14466480 8288748 8284381 8291505 8290223 8299528 11061675 8288726 8288749 75251724 13407211 75288901

QTY. CANT. QTE. 1 1 1 1 4 1 1 1 1 1 1 1 1 2 1 2 1

DESCRIPTION (English) CYLINDER ripper ROD BUSHING COVER BOLT O-RING WEATHERSTRIP WEATHERSTRIP WEATHERSTRIP PISTON CONNECTOR RING lock SPACER RING guide LINER cylinder GREASE-FITTING KIT repair (Note)

DESCRIPCION (Español) GATO VÁSTAGO BUJE TAPA TORNILLO ANILLO-O GUARNICIÓN GUARNICIÓN GUARNICIÓN ÉMBOLO CONECTADOR ANILLO traba DISTANCIADOR ANILLO guía CAMISA de cilindros ENGRASADOR JUEGO de reparación (Nota)

8-116 DESCRIPTION (Français) CYLINDRE TIGE DOUILLE COUVERCLE VIS JOINT TORIQUE JOINT JOINT JOINT PISTON CONNECTEUR SEGMENT d'arret ENTRETOISE SEGMENT guide CHEMISE piston GRAISSEUR JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 4,5,7,8,9,10,12

885

ed. 07/2003

Brz 7-9190 NA

8-117

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SCARIFIER GATO - ESCARIFICADOR CYLINDRE - SCARIFICATEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14

PART Nº PIEZA Nº PIECE Nº 73067421 70927242 70926629 73067551 73067593 73067518 73053637 73067915 73055413 73073210 73055430 73055431 70927343 73067547 73067546 73159181

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) CYLINDER scarifier O-RING RING thrust LINER cylinder PISTON RING SEAL RING seal SPACER NUT self-locking RING wear RING external RING seal PISTON ROD KIT repair (Note)

DESCRIPCION (Español) GATO ANILLO-O ANILLO CAMISA de cilindros ÉMBOLO ANILLO EMPAQUETADURA ANILLO de vedación DISTANCIADOR TUERCA ANILLO ANILLO externo ANILLO de vedación ÉMBOLO VÁSTAGO JUEGO de reparación (Nota)

8-118 DESCRIPTION (Français) CYLINDRE JOINT TORIQUE SEGMENT CHEMISE piston PISTON SEGMENT JOINT SEGMENT d'etancheite ENTRETOISE ÉCROU SEGMENT SEGMENT SEGMENT d'etancheite PISTON TIGE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 1,2,5,6,7,10,11,12

885

ed. 07/2003

Brz 7-9190 NA

8-119

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SADDLE AND ACTUATING (5 HOLES) GATO - SELA Y MECANISMO (5) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (5 TROUS) ITEM REF. 1 2 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47

885

PART Nº PIEZA Nº PIECE Nº 73127108 73131791 75324158 73156874 73124555 73125405 73124476 75245603 70928178 70927275 73124471 73124468 73124480 75245602 70928452 70925431 70910179 75245604 70912942 73130333 73125406 73125407 73125408 73124551 73124552 REF. 70900808 70911174 70900822 73125403 70607617 70910287 70620920 70620479 70914465 73125404 75248662 73125400 70923276 REF. 70920583 70912441 REF. REF. 70914726 70923137 73124475 75251464

QTY. CANT. QTE. 1 15 6 4 4 4 2 8 8 17 1 1 1 11 8 8 2 6 6 2 4 3 4 1 2 1 1 1 1 1 4 12 32 4 2 4 2 4 12 1 8 8 1 2 8 8 2 2

DESCRIPTION (English) BRACKET SHIM SHIM 0,18mm BUSHING RING RETAINER COVER STUD WASHER WASHER RING BRACKET PLATE STUD WASHER BOLT PIN STUD WASHER lock SHIM 0,06 SHIM 0,003 SHIM 0,005 SHIM 0,20 BUSHING BUSHING CYLINDER (pg.8-106) COTTER-PIN NUT WASHER BALL BAR WASHER lock SHIM COVER GREASE-FITTING BUSHING YOKE PIN BOLT CYLINDER LH (pg.8-112) BOLT WASHER lock CYLINDER RH (pg.8-112) CYLINDER (pg.8-102) WASHER lock BOLT RING COVER

DESCRIPCION (Español) SOPORTE CALZO CALZO 0,18mm BUJE ANILLO RETÉN TAPA ESPÁRRAGO ARANDELA ARANDELA ANILLO SOPORTE PLACA ESPÁRRAGO ARANDELA TORNILLO PASADOR ESPÁRRAGO ARANDELA presión CALZO 0,06 CALZO 0,003 CALZO 0,005 CALZO 0,20 BUJE BUJE GATO (pg.8-106) CLAVIJA TUERCA ARANDELA BOLA BARRA ARANDELA presión CALZO TAPA ENGRASADOR BUJE HORQUILLA PASADOR TORNILLO GATO Izq. (pg.8-112) TORNILLO ARANDELA presión GATO Der. (pg.8-112) GATO (pg.8-102) ARANDELA presión TORNILLO ANILLO TAPA

ed. 07/2003

8-120

DESCRIPTION (Français) SUPPORT CALE CALE 0,18mm DOUILLE SEGMENT RETENTEUR COUVERCLE GOUJON RONDELLE RONDELLE SEGMENT SUPPORT PLAQUE GOUJON RONDELLE VIS CHEVILLE GOUJON RONDELLE CALE 0,06 CALE 0,003 CALE 0,005 CALE 0,20 DOUILLE DOUILLE CYLINDRE (pg.8-106) GOUPILLE V ÉCROU RONDELLE BILLE TIGE RONDELLE CALE COUVERCLE GRAISSEUR DOUILLE FOURCHE CHEVILLE VIS CYLINDRE VIS RONDELLE CYLINDRE CYLINDRE (pg.8-102) RONDELLE VIS SEGMENT COUVERCLE

Brz 7-9190 NA

8-121

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SADDLE AND ACTUATING (5 HOLES) GATO - SELA Y MECANISMO (5) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (5 TROUS) ITEM REF. 48 49 50

885

PART Nº PIEZA Nº PIECE Nº 70915972 70915256 13407811

QTY. CANT. QTE. 8 17 2

DESCRIPTION (English) NUT NUT GREASE-FITTING

DESCRIPCION (Español) TUERCA TUERCA ENGRASADOR

ed. 07/2003

8-122

DESCRIPTION (Français) ÉCROU ÉCROU GRAISSEUR

Brz 7-9190 NA

8-123

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SADDLE AND ACTUATING (3 HOLES) GATO - SELA Y MECANISMO (3) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (3 TROUS) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

PART Nº PIEZA Nº PIECE Nº 75248664 8291995 75248669 70915972 70931523 8291846 79106797 REF. 70914465 70923137 70914726 70620920 75251464 11114631 REF. 10719321 79106797 75248663 70924686 75248662 73125404 73125400 70607617 70910287 70923276 73130333 70928452 11398137 75248665 75248666 75248667 73162641 REF. 11106631 75245603 73162636 73162647 70620479

QTY. CANT. QTE. 2 4 2 2 8 2 2 1 7 8 8 32 2 1 1 1 4 2 2 2 4 4 4 12 12 2 8 8 6 10 12 1 1 4 8 1 1 2

DESCRIPTION (English) COVER RETAINER COVER NUT WASHER RETAINER BUSHING CYLINDER (pg.8-102) GREASE-FITTING BOLT WASHER lock SHIM COVER BOLT CYLINDER saddle (pg.8-110) NUT BUSHING RING O-RING YOKE BUSHING PIN BAR WASHER lock BOLT SHIM 0,06 WASHER BOLT SHIM SHIM SHIM BRACKET CYLINDER (pg.8-106) BOLT STUD PIN BRACKET SOCKET

DESCRIPCION (Español) TAPA RETÉN TAPA TUERCA ARANDELA RETÉN BUJE GATO (pg.8-102) ENGRASADOR TORNILLO ARANDELA presión CALZO TAPA TORNILLO GATO (pg.8-110) TUERCA BUJE ANILLO ANILLO-O HORQUILLA BUJE PASADOR BARRA ARANDELA presión TORNILLO CALZO 0,06 ARANDELA TORNILLO CALZO CALZO CALZO SOPORTE GATO (pg.8-106) TORNILLO ESPÁRRAGO PASADOR SOPORTE PORTALÁMPARAS

8-124

DESCRIPTION (Français) COUVERCLE RETENTEUR COUVERCLE ÉCROU RONDELLE RETENTEUR DOUILLE CYLINDRE (pg.8-102) GRAISSEUR VIS RONDELLE CALE COUVERCLE VIS CYLINDRE ÉCROU DOUILLE SEGMENT JOINT TORIQUE FOURCHE DOUILLE CHEVILLE TIGE RONDELLE VIS CALE 0,06 RONDELLE VIS CALE CALE CALE SUPPORT CYLINDRE (pg.8-106) VIS GOUJON CHEVILLE SUPPORT DOUILLE

Nota/Note: Equipamento especial opc./Special equipment opt.

885

ed. 07/2003

Brz 7-9190 NA

8-125

885

ed. 07/2003

Brz 7-9190 NA

CYLINDER - SADDLE AND ACTUATING (OPTIONAL) GATO - SELA Y MECANISMO (OPCIONAL) CYLINDRE - COLLIER ET MÉCANISME ET FONCTIONNEMENT DU COLLIER (OPTIONNEL) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

885

PART Nº PIEZA Nº PIECE Nº 75245603 70931523 70915972 75248669 8291995 75248665 79106797 70900808 70911174 73125403 REF. 70620920 75251464 75248664 75248666 75248667 75251510 75248663 70924686 75248662 73125404 73125400 70607617 70910287 REF. 70923276 70914726 70923137 70914465 70620479 73130333 70928452 11398137 70900822

QTY. CANT. QTE. 8 8 8 2 4 4 4 1 1 1 1 32 2 2 3 4 1 2 2 2 4 4 4 12 1 12 8 8 7 2 2 8 8 1

DESCRIPTION (English) STUD WASHER NUT COVER RETAINER SHIM BUSHING COTTER-PIN NUT BALL CYLINDER (pg.8-102) SHIM COVER COVER SHIM SHIM BRACKET RING O-RING YOKE BUSHING PIN BAR WASHER lock CYLINDER (pg.8-106) BOLT WASHER lock BOLT GREASE-FITTING SOCKET SHIM 0,06 WASHER BOLT WASHER

DESCRIPCION (Español) ESPÁRRAGO ARANDELA TUERCA TAPA RETÉN CALZO BUJE CLAVIJA TUERCA BOLA GATO (pg.8-102) CALZO TAPA TAPA CALZO CALZO SOPORTE ANILLO ANILLO-O HORQUILLA BUJE PASADOR BARRA ARANDELA presión GATO (pg.8-106) TORNILLO ARANDELA presión TORNILLO ENGRASADOR PORTALÁMPARAS CALZO 0,06 ARANDELA TORNILLO ARANDELA

ed. 07/2003

8-126

DESCRIPTION (Français) GOUJON RONDELLE ÉCROU COUVERCLE RETENTEUR CALE DOUILLE GOUPILLE V ÉCROU BILLE CYLINDRE (pg.8-102) CALE COUVERCLE COUVERCLE CALE CALE SUPPORT SEGMENT JOINT TORIQUE FOURCHE DOUILLE CHEVILLE TIGE RONDELLE CYLINDRE (pg.8-106) VIS RONDELLE VIS GRAISSEUR DOUILLE CALE 0,06 RONDELLE VIS RONDELLE

Brz 7-9190 NA

8-127

885

ed. 07/2003

Brz 7-9190 NA

SADDLE LOCK - SOLENOID VALVE TRABA DE LA SELA - VALVULA SOLENOID BLOCAGE DU COLLIER - SOUPAPE SOLÉNOÏDE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 73124881 73128150 73122994 73159102 73113425

QTY. CANT. QTE. 1 1 1 1 1

DESCRIPTION (English) VALVE ASSY. VALVE KIT front seals COIL NUT

DESCRIPCION (Español) VÁLVULA Conj.

VÁLVULA JUEGO de vedación BOBINA TUERCA

ed. 07/2003

8-128 DESCRIPTION (Français) VALVE Ens. VALVE JEU d'etancheite BOBINE ÉCROU

Brz 7-9190 NA

8-129

885

ed. 07/2003

Brz 7-9190 NA

DIAGNOSTIC PRESSURE PORTS TOMAS DE PRESION PARA DIAGNOSTICO PRISES DE PRESSION POUR DIAGNOSTIQUE ITEM REF. 1 2 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 75253954 75253955 75253743 14496401 75253744 75253745 10902431

QTY. CANT. QTE. 2 3 3 2 8 1 2

DESCRIPTION (English) HOSE HOSE HOSE WASHER CONNECTOR PLATE BOLT

DESCRIPCION (Español) MANGUERA MANGUERA MANGUERA ARANDELA CONECTADOR PLACA TORNILLO

ed. 07/2003

8-130 DESCRIPTION (Français) TUYAU TUYAU TUYAU RONDELLE CONNECTEUR PLAQUE VIS

Brz 7-9190 NA

8-131

885

ed. 07/2003

Brz 7-9190 NA

VALVE - SOLENOID - ASSEMBLY VÁLVULA - SOLENOIDE - CONJUNTO SOUPAPE SOLENOID - ENSEMBLE ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 75255849 NSS 75311259 75310455 75310453 75310454

QTY. CANT. QTE. 1 1 2 2 2 2

DESCRIPTION (English) VALVE solenoid Assy.

HOUSING VALVE SOLENOID KIT repair SPOOL

DESCRIPCION (Español) VÁLVULA solenóide Conj.

CARCASA VÁLVULA SOLENOIDE JUEGO de reparación CARRETE

ed. 07/2003

8-132 DESCRIPTION (Français) VALVE CARCASSE VALVE SOLENOID JEU de rechange TIROIR

Brz 7-9190 NA

8-133

885

ed. 07/2003

Brz 7-9190 NA

VALVE RETAINER - ASSEMBLY VÁLVULA - RETENCIÓN - CONJUNTO SOUPAPE - ENSEMBLE ITEM REF. 1 2 3

885

PART Nº PIEZA Nº PIECE Nº 75252292 NSS 75310457 75289866

QTY. CANT. QTE. 1 2 2 2

DESCRIPTION (English) VALVE retainer Assy.

HOUSING VALVE KIT repair

DESCRIPCION (Español) VÁLVULA retención Conj.

CARCASA VÁLVULA JUEGO de reparación

ed. 07/2003

8-134 DESCRIPTION (Français) VALVE CARCASSE VALVE JEU de rechange

Brz 7-9190 NA

8-135

885

ed. 07/2003

Brz 7-9190 NA

MOTOR HYDRAULIC - ASSEMBLY MOTOR HIDRÁULICO - CONJUNTO MOTEUR HYDRAULIQUE - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

PART Nº PIEZA Nº PIECE Nº 73162805 71100417 71100418 71100419 71100420 71100421 71100422 75289997 75289998 75289994 75289983 71100425 71100426 71100427 71100428 71100429 71100430 NSS 71100423

QTY. CANT. QTE. 1 1 1 1 1 1 1 2 2 2 4 1 1 2 4 1 1 1 1

DESCRIPTION (English) MOTOR hydraulic Assy.

NUT WASHER WASHER RING lock SEAL FLANGE SEAL SEAL O-RING PIN KEY COVER PLUG BOLT VALVE VALVE HOUSING KIT repair (Note)

DESCRIPCION (Español) MOTOR hidraulico Conj.

TUERCA ARANDELA ARANDELA ANILLO traba SELLO FLANGE SELLO SELLO ANILLO-O PASADOR CLAVIJA TAPA TAPÓN TORNILLO VÁLVULA VÁLVULA CARCASA JUEGO de reparación (Nota)

8-136 DESCRIPTION (Français) MOTEUR hidraulique ÉCROU RONDELLE RONDELLE SEGMENT d'arret BAGUE d´etancheite BRIDE BAGUE d´etancheite BAGUE d´etancheite JOINT TORIQUE CHEVILLE CLAVETTE COUVERCLE BOUCHON VIS VALVE VALVE CARCASSE JEU de rechange (Note)

Nota/Note: Inclui/Includes/Incluye 2,3,5,7,8,9

885

ed. 07/2003

Brz 7-9190 NA

NOTES

Description Descripción Description

FRONT CHASSIS CHASIS DELANTERO CHSSIS AVANT

REAR CHASSIS CHASIS TRASERO CHSSIS ARRIÈRE

LINK ASSEMBLY ARTICULACION CONJUNTO ARTICULATION ENSEMBLE

LINK ASSEMBLY ARTICULACION CONJUNTO ARTICULATION ENSEMBLE

LIFTING SUPPORT SOPORTE LEVANTAMIENTO - MONTAJE BRETELLE - ENSEMBLE

PROPELLER SHAFT GUARD - ASSEMBLY PROTECTOR DEL CARDAN - MONTAJE PROTECTEUR CARDAN - ENSEMBLE

OPERATORS CONSOLE LEVERS PALANCAS DEL CONSOLE DEL OPERADOR LEVIER DE CONSOLE DE L'OPÉRATEUR

OPERATION LEVERS - ASSEMBLY PALANCAS DE OPERACAO - MONTAJE LEVIERS D'OPÉRATION - MONTAGE

CIRCLE - ASSEMBLY CIRCULO - MONTAJE CERCLE - MONTAGE

BLADE - ASSEMBLY (12 FEET) LÁMINA - CONJUNTO (12 PIES) LAME - ENSEMBLE (12 pouces)

BLADE - ASSEMBLY (13 FEET) LÁMINA - CONJUNTO (13 PIES) LAME - ENSEMBLE (13 pouces)

BLADE - ASSEMBLY (14 FEET) LÁMINA - CONJUNTO (14 PIES) LAME - ENSEMBLE (14 pouces)

MOLDBOARD EXTENSION RH - ASSEMBLY (OPTIONAL) EXTENSION LÁMINA DER. - MONTAJE (OPCIONAL) EXTENSION LAME DROIT - ENSEMBLE OPTIONEL

MOLDBOARD EXTENSION LH - ASSEMBLY (OPTIONAL) EXTENSION LÁMINA IZQ. - MONTAJE (OPCIONAL) EXTENSION LAME GAUCHE - ENSEMBLE OPTIONEL

BLADE - MECHANISM LÁMINA - MECANISMO DE DESPLAZAMIENTO LAME - MÉCANISME DE DÉPLACEMENT

BLADE - TILT MECHANISM LÁMINA - MECANISMO DE INCLINACION LAME - MÉCANISME D'INCLINAISON

RIPPER - ASSEMBLY RIPPER - CONJUNTO RIPPER - ENSEMBLE

TRACTION HOOK - ASSEMBLY ENGANCHE DE TRACCION - MONTAJE CROCHET - ENSEMBLE

SCARIFIER - ASSEMBLY ESCARIFICADOR - CONJUNTO SCARIFICATEUR - ENSEMBLE

FRONT BLADE - ASSEMBLY LAMINA DELANTERA - CONJUNTO LAME FRONTAL - ENSEMBLE

ENGINE HOOD AND GRILLE CAPÓ DEL MOTOR Y REJILLA CAPOT DU MOTEUR ET GRADE

ENGINE HOOD AND GRILLE CAPÓ DEL MOTOR Y REJILLA CAPOT DU MOTEUR ET GRADE

ENGINE HOOD - DAMPER AND BRACKET CAPÓ DEL MOTOR - AMORTIGUADOR Y ALZA CAPOT DU MOTEUR - AMORTISSEUR

NOISE INSULATOR - ENGINE HOOD AISLAMENTO DE SONIDO DEL CAPÓ DEL MOTOR ISOLEMENT ACOUSTIQUE - CAPOT DU MOTEUR

CONSOLE COVERS TAPAS DEL CONSOLE COUVERCLES DE CONSOLE

PROTECTION PLATES - REAR CHASSIS PLACAS DE PROTECCION - CHASIS TRASERO PLAQUES DE PROTECTION - CHSSIS ARRIÈRE

INDEX INDICE INDEX pg

9-2 9-4 9-6 9-8 9-8B 9-8D 9-10 9-12 9-14 9-16 9-18 9-20 9-20B 9-20D 9-22 9-24 9-26 9-26B 9-28 9-30 9-32 9-32B 9-34 9-36 9-38 9-40

Description Descripción Description

TRACTION HOOK - FRONT ENGANCHE DE TRACCION - DELANTERO CROCHET - AVANT

CAB - ASSEMBLY (CLOSED CAB) CABINA - MONTAJE (CABINA CERRADA) CABINE - MONTAGE (CABINE FERMÉE)

CAB - ASSEMBLY (OPEN CAB/ROPS) CABINA - MONTAJE (CABINA ABIERTA/ROPS) CABINE - MONTAGE (CABINE OUVERTE/ROPS)

CAB - WINDOWS (CLOSED CAB) CABINA - CRISTALES (CABINA CERRADA) CABINE - MONTAGE DES GLACES (CABINE FERMÉE)

CAB - SUNSHADE AND MIRROR CABINA - VISERA Y ESPEJO CABINE - PARE-SOLEIL ET RÉTROVISEUR

CAB - WINDOWS (OPEN CAB) CABINA - CRISTALES (CABINA ABIERTA) CABINE - MONTAGE DES GLACES (CABINE OUVERTE)

CAB - HAND RAIL AND HOOK CABINA - ENGANCHE Y BARRA-SUJECION CABINE - GARDE-FOU ET HOQUET

CAB - DOOR CABINA - PUERTA CABINE - PORTE

CAB - DOOR HANDLE CABINA - MANIJA DE LA PUERTA CABINE - POIGNÉE DE LA PORTE

CAB - DOOR HANDLE LOCK SYSTEM CABINA - MANIJA DE LA PUERTA - SISTEMA TRABA CABINE - POIGNÉE DE LA PORTE

CAB - DOOR LOCK CABINA - CERRADURA DE LA PUERTA CABINE - POIGNÉE DE LA PORTE

CAB - UPPER UPHOLSTERY CABINA - REVESTIMIENTO SUPERIOR CABINE - REVÊTEMENT SUPÉRIEUR

CAB - INNER UPHOLSTERY LH/RH CABINA - REVESTIMIENTO INTERIOR IZQ./DER. CABINE - REVÊTEMENT INTERNE CD/CG

CAB - REAR UPHOLSTERY CABINA - REVESTIMIENTO TRASERO CABINE - REVÊTEMENT ARRIÈRE

CAB - ROOF UPHOLSTERY (CLOSED CAB) CABINA - REVESTIMIENTO DEL TECHO (CABINA CERRADA) CABINE - REVÊTEMENT DU PLAFOND (CABINE FERMÉE)

CAB - ROOF UPHOLSTERY (OPEN CAB) CABINA - REVESTIMIENTO DEL TECHO (CABINA ABIERTA) CABINE - REVÊTEMENT DU PLAFOND (CABINE OUVERTE)

CAB - ROOF (CLOSED CAB) CABINA - TECHO (CABINA CERRADA) CABINE - PLAFOND (CABINE FERMÉE)

CAB - ROOF (OPEN CAB) CABINA - TECHO (CABINA ABIERTA) CABINE - PLAFOND (CABINE OUVERTE)

AIR CONDITIONING - CIRCUIT AND ASSEMBLY AIRE ACONDICIONADO - CIRCUITO Y MONTAJE CLIMATISEUR- CIRCUIT ET MONTAGE

AIR CONDITIONING - CONDENSER MOUNTING AIRE ACONDICIONADO - MONTAJE DEL CONDENSADOR CLIMATISEUR- MONTAGE DU CONDENSATEUR

AIR CONDITIONING - EVAPORATOR MOUNTING AIRE ACONDICIONADO - MONTAJE DEL EVAPORIZADOR CLIMATISEUR- MONTAGE DE L'ÉVAPORATEUR

AIR CONDITIONING - INLET AIR FILTER AIRE ACONDICIONADO - MONTAJE DEL EVAPORIZADOR CLIMATISEUR- FILTRE ET CONDUIT DE L'ENTRÉE D'AIR

FRONT AND REAR WINDSHIELD WIPER LIMPIADOR DELANTERO, TRASERO Y DEPOSITO NETTOIE GLACE AVANT ET ARRIÈRE

RESERVOIR - ASSEMBLY DEPÓSITO - MONTAJE RÉSERVOIR - ENSEMBLE

FRONT LOWER WINDSHIELD WIPER LIMPIADOR DELANTERO INFERIOR NETTOIE GLACE AVANT

RESERVOIR - ASSEMBLY - OPTIONAL DEPÓSITO - MONTAJE - OPCIONAL RÉSERVOIR - ENSEMBLE OPTIONEL

INDEX INDICE INDEX pg

9-42 9-44 9-46 9-48 9-50 9-52 9-54 9-56 9-58 9-58B 9-60 9-62 9-64 9-66 9-68 9-70 9-72 9-74 9-76 9-78 9-80 9-82 9-84 9-84B 9-86 9-88

Description Descripción Description

FIRE EXTINGUISHER - ASSEMBLY (OPTIONAL) EXTINTOR - MONTAJE (OPCIONAL) EXTINTEUR - ENSEMBLE (OPTIONEL)

SAFETY TRIANGLE SIGN - ASSEMBLY (OPTIONAL) TRIANGULO DE SEGURIDAD - MONTAJE (OPCIONAL) TRIANGLE DE SÉCURITÉ - ENSEMBLE (OPTIONEL)

SEAT - MOUNTING ASIENTO DEL CONDUCTOR - MONTAJE SIEGE DE L'OPÉRATEUR - MONTAGE

SEAT ASSY - UPPER SEAT ASSY ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR

SEAT ASSY - UPPER SEAT ASSY ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR

SEAT ASSY - SUSPENSION ASSY ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR

SEAT ASSY - SUSPENSION ASSY ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR

SEAT ASSY - UPPER SEAT ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR

SEAT ASSY - UPPER SEAT ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR

SEAT ASSY - UPPER SEAT ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR

SEAT ASSY - SUSPENSION ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR

SEAT ASSY - SUSPENSION ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR

SEAT ASSY - SUSPENSION ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR

DECALS CALCOMANIAS DÉCALQUES

DECALS CALCOMANIAS DÉCALQUES

DECALS CALCOMANIAS DÉCALQUES

INDEX INDICE INDEX pg

9-90 9-90B 9-92 9-94 9-96 9-98 9-100 9-102 9-104 9-106 9-108 9-110 9-112 9-114 9-116 9-118

9-1

885

ed. 07/2003

Brz 7-9190 NA

FRONT CHASSIS CHASIS DELANTERO CHSSIS AVANT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

885

PART Nº PIEZA Nº PIECE Nº 16043231 10519621 73164034 13407811 73164000 75281140 8268534 4955502 73164010 73164013 73164007 75257291 73135173 73135174 73153514 73153515 70930850 11113231 75280721 16043231 10519621 75213765 75213766 70900805 75213767 70914465 REF. 70922475 70677012

QTY. CANT. QTE. 26 26 1 2 1 2 2 2 1 1 1 1 UQN UQN 1 2 2 2 3 4 4 4 4 4 UQN 4 1 1 1

DESCRIPTION (English) BOLT WASHER PROTECTOR GREASE-FITTING PROTECTOR front PIN PIN lock CHAIN PLATE PROTECTOR PROTECTOR CHASSIS front SHIM SHIM SHAFT SPACER WASHER BOLT COVER BOLT WASHER PIN COTTER-PIN COTTER-PIN SHIM GREASE-FITTING CYLINDER (pg.8-114) BOLT WASHER

DESCRIPCION (Español) TORNILLO ARANDELA PROTECTOR ENGRASADOR PROTECTOR delantero PASADOR PASADOR traba CADENA PLACA PROTECTOR PROTECTOR CHASIS delantero CALZO CALZO EJE DISTANCIADOR ARANDELA TORNILLO TAPA TORNILLO ARANDELA PASADOR CLAVIJA CLAVIJA CALZO ENGRASADOR GATO (pg.8-114) TORNILLO ARANDELA

ed. 07/2003

9-2 DESCRIPTION (Français) VIS RONDELLE PROTECTEUR GRAISSEUR PROTECTEUR avant CHEVILLE CHEVILLE d'arret CHAINE PLAQUE PROTECTEUR PROTECTEUR CHASSIS avant CALE CALE ARBRE ENTRETOISE RONDELLE VIS COUVERCLE VIS RONDELLE CHEVILLE GOUPILLE V GOUPILLE V CALE GRAISSEUR CYLINDRE (pg.8-114) VIS RONDELLE

Brz 7-9190 NA

9-3

885

ed. 07/2003

Brz 7-9190 NA

REAR CHASSIS CHASIS TRASERO CHSSIS ARRIÈRE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 39

885

PART Nº PIEZA Nº PIECE Nº 16043231 10730301 16100821 75323904 15981531 70684837 76022229 75254313 12574921 75320230 75213759 15988431 75280702 75280718 70677012 12575127 16043931 75249861 75248739 10516871 14496621 11106231 75248160 10520001 11113031 75247830 11112631 75280709 75280716 75249862 11106431 71100431 75260067 75280713 75323328 70677010 14258430 75324392 75321577 73164054 73164055

QTY. CANT. QTE. 29 29 16 1 2 4 2 2 2 1 3 4 1 1 20 20 16 1 4 4 4 4 1 12 4 1 6 4 4 1 4 1 1 2 1 6 6 1 2 1 1

DESCRIPTION (English) BOLT WASHER NUT FLOOR BOLT BUSHING MOUNT WASHER NUT PROTECTOR BUSHING steel BOLT STEP RH STEP LH WASHER NUT BOLT COVER PIN WASHER lock WASHER BOLT COVER WASHER BOLT PROTECTOR BOLT STRAP PLATE COVER BOLT RETAINER CHASSIS rear STEP lower BRACKET WASHER BOLT BRACKET INSULATOR PROTECTOR side panel RH PROTECTOR side panel LH

DESCRIPCION (Español) TORNILLO ARANDELA TUERCA PISO TORNILLO BUJE COJÍN ARANDELA TUERCA PROTECTOR BUJE acero TORNILLO PELDANO Der. PELDANO Izq. ARANDELA TUERCA TORNILLO TAPA PASADOR ARANDELA presión ARANDELA TORNILLO TAPA ARANDELA TORNILLO PROTECTOR TORNILLO CINTA PLACA TAPA TORNILLO RETÉN CHASIS trasero GRADA inferior SOPORTE ARANDELA TORNILLO SOPORTE AISLADOR PROTECTOR lateral der.

PROTECTOR lateral izq.

ed. 07/2003

9-4 DESCRIPTION (Français) VIS RONDELLE ÉCROU PLANCHER VIS DOUILLE COUSSIN RONDELLE ÉCROU PROTECTEUR DOUILLE VIS MARCHEPIED droit MARCHEPIED gauche RONDELLE ÉCROU VIS COUVERCLE CHEVILLE RONDELLE RONDELLE VIS COUVERCLE RONDELLE VIS PROTECTEUR VIS BANDE PLAQUE COUVERCLE VIS RETENTEUR CHASSIS arriere MARCHEPIED inferieur SUPPORT RONDELLE VIS SUPPORT ISOLATEUR PROTECTEUR PROTECTEUR

Brz 7-9190 NA

9-5

885

ed. 07/2003

Brz 7-9190 NA

LINK ASSEMBLY ARTICULACION CONJUNTO ARTICULATION ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

885

PART Nº PIEZA Nº PIECE Nº 75213817 75213776 75213769 75213760 75213782 75214968 73069310 73074360 73074359 70911028 70912441 70928188 70921567 73072895 70920585 75237664

QTY. CANT. QTE. 1 1 2 2 2 UQN 1 1 1 6 10 6 6 1 4 UQN

DESCRIPTION (English) PIN RING BUSHING RETAINER FLANGE SHIM 0,4mm BEARING RING WEDGE NUT WASHER lock WASHER BOLT DISC BOLT SHIM 0,1mm

DESCRIPCION (Español) PASADOR ANILLO BUJE RETÉN FLANGE CALZO 0,4mm RODAMIENTO ANILLO CUÑA TUERCA ARANDELA presión ARANDELA TORNILLO DISCO TORNILLO CALZO 0,1mm

ed. 07/2003

9-6 DESCRIPTION (Français) CHEVILLE SEGMENT DOUILLE RETENTEUR BRIDE CALE 0,4mm ROULEMENT SEGMENT CALE ÉCROU RONDELLE RONDELLE VIS DISQUE VIS CALE 0,1mm

Brz 7-9190 NA

9-7

885

ed. 07/2003

Brz 7-9190 NA

LINK ASSEMBLY ARTICULACION CONJUNTO ARTICULATION ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 75213817 70911028 70912441 75213783 75214969 75213761 73069310 70928188 70921567 73074170 70920585 75237665

QTY. CANT. QTE. 1 6 10 2 UQN 2 1 6 6 1 4 UQN

DESCRIPTION (English) PIN NUT WASHER lock FLANGE SHIM 0,4mm RETAINER BEARING WASHER BOLT LOCK BOLT SHIM 0,1mm

DESCRIPCION (Español) PASADOR TUERCA ARANDELA presión FLANGE CALZO 0,4mm RETÉN RODAMIENTO ARANDELA TORNILLO TRABA TORNILLO CALZO 0,1mm

ed. 07/2003

9-8 DESCRIPTION (Français) CHEVILLE ÉCROU RONDELLE BRIDE CALE 0,4mm RETENTEUR ROULEMENT RONDELLE VIS ARRÊT VIS CALE 0,1mm

Brz 7-9190 NA

9-8A

885

ed. 07/2003

Brz 7-9190 NA

LIFTING SUPPORT SOPORTE LEVANTAMIENTO - MONTAJE BRETELLE - ENSEMBLE ITEM REF. 1 2 3

885

PART Nº PIEZA Nº PIECE Nº 75322250 15997231 10517679

QTY. CANT. QTE. 2 10 10

DESCRIPTION (English) PLATE BOLT WASHER lock

DESCRIPCION (Español) PLACA TORNILLO ARANDELA presión

ed. 07/2003

9-8B DESCRIPTION (Français) PLAQUE VIS RONDELLE

Brz 7-9190 NA

9-8C

885

ed. 07/2003

Brz 7-9190 NA

PROPELLER SHAFT GUARD - ASSEMBLY PROTECTOR DEL CARDAN - MONTAJE PROTECTEUR CARDAN - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 75324526 12648521 11112831 10517073 11106631 14496621 75254126

QTY. CANT. QTE. 1 2 2 2 2 2 1

DESCRIPTION (English) PROTECTOR WASHER BOLT WASHER lock BOLT WASHER HANDLE

DESCRIPCION (Español) PROTECTOR ARANDELA TORNILLO ARANDELA presión TORNILLO ARANDELA ASIDERO

ed. 07/2003

9-8D DESCRIPTION (Français) PROTECTEUR RONDELLE VIS RONDELLE VIS RONDELLE BRETELLE

Brz 7-9190 NA

9-9

885

ed. 07/2003

Brz 7-9190 NA

OPERATORS CONSOLE LEVERS PALANCAS DEL CONSOLE DEL OPERADOR LEVIER DE CONSOLE DE L'OPÉRATEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

885

PART Nº PIEZA Nº PIECE Nº 75251770 70911048 70910287 70617932 70677006 70923276 70928798 70929156 75251872 73153774 75252201 79005597 14170470 73162485 10516671 16102321 70915714 70622102 75253028 70677006 11107031 73154919 70920583 70911028 70923276 75221602 75284299 70911040 70686384 70916590 73153755 75284298

QTY. CANT. QTE. 1 3 5 3 2 2 2 9 1 9 1 2 2 1 1 1 2 1 1 2 2 2 2 2 2 9 4 9 9 9 9 5

DESCRIPTION (English) TIE-ROD NUT WASHER lock SIDE WASHER BOLT BOLT WASHER BRACKET BOOT LEVER BUSHING PIN lock SHAFT WASHER lock NUT WASHER SPRING RACK WASHER BOLT SPRING BOLT NUT BOLT CLAMP TIE-ROD RH NUT SIDE NUT BUSHING TIE-ROD LH

DESCRIPCION (Español) TIRANTE TUERCA ARANDELA presión EXTREMIDADE ARANDELA TORNILLO TORNILLO ARANDELA SOPORTE PROTECTOR PALANCA BUJE PASADOR traba EJE ARANDELA presión TUERCA ARANDELA RESORTE CREMALLERA ARANDELA TORNILLO RESORTE TORNILLO TUERCA TORNILLO ABRAZADERA TIRANTE Der. TUERCA EXTREMIDADE TUERCA BUJE TIRANTE Izq.

ed. 07/2003

9-10 DESCRIPTION (Français) TIGE ÉCROU RONDELLE EXTREMITE RONDELLE VIS VIS RONDELLE SUPPORT ANTI-poussière LEVIER DOUILLE CHEVILLE d'arret ARBRE RONDELLE ÉCROU RONDELLE RESSORT CREMAILLERE RONDELLE VIS RESSORT VIS ÉCROU VIS COLLIER TIGE droit ÉCROU EXTREMITE ÉCROU DOUILLE TIGE gauche

Brz 7-9190 NA

9-11

885

ed. 07/2003

Brz 7-9190 NA

OPERATION LEVERS - ASSEMBLY PALANCAS DE OPERACAO - MONTAJE LEVIERS D'OPÉRATION - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 38 39 40 41 42 43 44 45

885

PART Nº PIEZA Nº PIECE Nº 75252183 73125852 75241794 73121925 75252185 73125852 70911037 75320540 75320530 75320533 75320532 11106431 10516871 75320523 75284300 75284234 73125852 70904002 75241795 75241810 75241796 75251208 75241800 75241797 75241793 70617932 70927212 70911048 75251032 70922763 70929156 70925311 75251037 75251039 75284301 70928798 75320513 75251033 70910510 75241798 73162476 75320516 75320519 75320521

QTY. CANT. QTE. 6 2 1 UQN 3 2 2 1 1 1 1 6 6 1 1 9 2 2 1 1 1 1 1 1 1 9 9 9 1 2 33 2 1 2 1 18 1 2 9 1 2 1 1 1

DESCRIPTION (English) LEVER BEARING HANDLE C WASHER LEVER BEARING NUT TIE-ROD TIE-ROD TIE-ROD TIE-ROD BOLT WASHER lock TIE-ROD BRACKET RH LEVER BEARING COTTER-PIN HANDLE D HANDLE B HANDLE E HANDLE H HANDLE F HANDLE G HANDLE I SIDE BOLT NUT SPACER BOLT WASHER WASHER SPACER PIN BRACKET LH BOLT TIE-ROD SHAFT NUT HANDLE A SPACER TIE-ROD TIE-ROD TIE-ROD

DESCRIPCION (Español) PALANCA RODAMIENTO PERILLA C ARANDELA PALANCA RODAMIENTO TUERCA TIRANTE TIRANTE TIRANTE TIRANTE TORNILLO ARANDELA presión TIRANTE SOPORTE Der. PALANCA RODAMIENTO CLAVIJA PERILLA D PERILLA B PERILLA E PERILLA H PERILLA F PERILLA G PERILLA I EXTREMIDADE TORNILLO TUERCA DISTANCIADOR TORNILLO ARANDELA ARANDELA DISTANCIADOR PASADOR SOPORTE Izq. TORNILLO TIRANTE EJE TUERCA PERILLA A DISTANCIADOR TIRANTE TIRANTE TIRANTE

ed. 07/2003

9-12 DESCRIPTION (Français) LEVIER ROULEMENT POMMEAU C RONDELLE LEVIER ROULEMENT ÉCROU TIGE TIGE TIGE TIGE VIS RONDELLE TIGE SUPPORT droit LEVIER ROULEMENT GOUPILLE V POMMEAU D POMMEAU B POMMEAU E POMMEAU H POMMEAU F POMMEAU G POMMEAU I EXTREMITE VIS ÉCROU ENTRETOISE VIS RONDELLE RONDELLE ENTRETOISE CHEVILLE SUPPORT gauche VIS TIGE ARBRE ÉCROU POMMEAU A ENTRETOISE TIGE TIGE TIGE

Brz 7-9190 NA

9-13

885

ed. 07/2003

Brz 7-9190 NA

CIRCLE - ASSEMBLY CIRCULO - MONTAJE CERCLE - MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

885

PART Nº PIEZA Nº PIECE Nº REF. 15835231 10517271 73130017 73125534 70673457 73125531 70912497 75322238 70927662 70921374 70900808 75322338 73125482 73125483 70901421 70911174 70922508 70928460 70651322 15984131 70927382 REF. 73125522 70929092 75248940 16323531 70930370 75248934 70929704 70053994 70900822 73125403 73125481 73126330 73125480 75250258 75248931

QTY. CANT. QTE. 1 8 8 2 1 20 1 1 1 1 1 3 1 4 40 8 3 2 2 1 6 6 1 8 8 4 16 16 8 8 8 3 3 4 40 4 4 4

DESCRIPTION (English)

DESCRIPCION (Español)

MOTOR hydraulic (pg.8-42) BOLT WASHER lock BUSHING SPACER SHIM BALL PIN BAR pull WASHER NUT PIN CIRCLE PLATE SHIM NUT NUT BOLT WASHER GASKET BOLT WASHER REDUCER Assy. (pg.8-40) BOLT BOLT GUIDE BOLT WASHER PLATE WASHER NUT WASHER BALL PLATE BOLT BRACKET GUIDE GUIDE

MOTOR hidraulico (pg.8-42) TORNILLO ARANDELA presion BUJE DISTANCIADOR CALZO BOLA PASADOR BARRA ARANDELA TUERCA PASADOR CIRCULO PLACA CALZO TUERCA TUERCA TORNILLO ARANDELA JUNTA TORNILLO ARANDELA REDUTOR Conj. (pg.8-40) TORNILLO TORNILLO GUIA TORNILLO ARANDELA PLACA ARANDELA TUERCA ARANDELA BOLA PLACA TORNILLO SOPORTE GUIA GUIA

ed. 07/2003

9-14 DESCRIPTION (Français) MOTEUR hidraulique VIS RONDELLE DOUILLE ENTRETOISE CALE BILLE CHEVILLE TIGE RONDELLE ÉCROU CHEVILLE CERCLE PLAQUE CALE ÉCROU ÉCROU VIS RONDELLE JOINT VIS RONDELLE REDUCTEUR Ens. (pg.8-40) VIS VIS GUIDE VIS RONDELLE PLAQUE RONDELLE ÉCROU RONDELLE BILLE PLAQUE VIS SUPPORT GUIDE GUIDE

Brz 7-9190 NA

9-15

885

ed. 07/2003

Brz 7-9190 NA

BLADE - ASSEMBLY (12 FEET) LÁMINA - CONJUNTO (12 PIES) LAME - ENSEMBLE (12 pouces) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 75250348 75250349 70921174 75251356 70911029 70617127 75244193 75241478 70931930 75239489 70912942 75244212 70927381

QTY. CANT. QTE. 1 1 20 1 70 38 1 2 12 2 12 1 20

DESCRIPTION (English) BLADE 12 ft Conj.

BLADE 12 ft BOLT BAR upper NUT BOLT BAR lower RH BLADE side BOLT BLADE center WASHER lock BAR lower LI WASHER

DESCRIPCION (Español) LÁMINA 12 pies Conj.

LÁMINA 12 pies TORNILLO BARRA TUERCA TORNILLO BARRA inferior Der. FACA TORNILLO FACA central ARANDELA presión BARRA inferior Izq. ARANDELA

ed. 07/2003

9-16 DESCRIPTION (Français) LAME 12 ft Conj.

LAME 12 ft VIS TIGE ÉCROU VIS TIGE inferieur droit LAME VIS LAME central RONDELLE TIGE inferieur gauche RONDELLE

Brz 7-9190 NA

9-17

885

ed. 07/2003

Brz 7-9190 NA

BLADE - ASSEMBLY (13 FEET) LÁMINA - CONJUNTO (13 PIES) LAME - ENSEMBLE (13 pouces) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 75250344 75250345 70921174 75251355 70911029 70617127 75239609 75241478 70931930 75239491 70912942 75239489 70927381

QTY. CANT. QTE. 1 1 22 1 73 39 2 2 12 1 12 1 22

DESCRIPTION (English) BLADE 13 ft Conj.

BLADE BOLT BAR upper NUT BOLT BAR lower BLADE side BOLT BLADE center WASHER lock BLADE center WASHER

DESCRIPCION (Español) LÁMINA 13 pies Conj.

LÁMINA TORNILLO BARRA TUERCA TORNILLO BARRA inferior FACA TORNILLO FACA central ARANDELA presión FACA central ARANDELA

ed. 07/2003

9-18 DESCRIPTION (Français) LAME 13 ft Conj.

LAME VIS TIGE ÉCROU VIS TIGE inferieur LAME VIS LAME central RONDELLE LAME central RONDELLE

Brz 7-9190 NA

9-19

885

ed. 07/2003

Brz 7-9190 NA

BLADE - ASSEMBLY (14 FEET) LÁMINA - CONJUNTO (14 PIES) LAME - ENSEMBLE (14 pouces) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11

885

PART Nº PIEZA Nº PIECE Nº 75250199 75250011 70921174 75251355 70911029 70617127 75239609 75241478 70931930 75239491 70912942 70927381

QTY. CANT. QTE. 1 1 22 1 74 40 2 2 12 2 12 22

DESCRIPTION (English) BLADE 14 ft Conj.

BLADE 14 ft BOLT BAR upper NUT BOLT BAR lower BLADE side BOLT BLADE center WASHER lock WASHER

DESCRIPCION (Español) LÁMINA 14 pies Conj.

LÁMINA 14 pies TORNILLO BARRA TUERCA TORNILLO BARRA inferior FACA TORNILLO FACA central ARANDELA presión ARANDELA

ed. 07/2003

9-20 DESCRIPTION (Français) LAME 14 ft LAME 14 ft VIS TIGE ÉCROU VIS TIGE inferieur LAME VIS LAME central RONDELLE RONDELLE

Brz 7-9190 NA

9-20A

885

ed. 07/2003

Brz 7-9190 NA

MOLDBOARD EXTENSION RH - ASSEMBLY (OPTIONAL) EXTENSION LÁMINA DER. - MONTAJE (OPCIONAL) EXTENSION LAME DROIT - ENSEMBLE OPTIONEL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11

885

PART Nº PIEZA Nº PIECE Nº 70911029 70912942 70603156 70602449 70932589 70633982 75257671 70931930 70932590 70099350 70921597

QTY. CANT. QTE. 17 17 1 4 1 1 1 5 7 1 1

DESCRIPTION (English) NUT WASHER BRACKET SPACER BOLT GUIDE EXTENSION RH BOLT BOLT BLADE BOLT

DESCRIPCION (Español) TUERCA ARANDELA SOPORTE DISTANCIADOR TORNILLO GUIA EXTENSION Der. TORNILLO TORNILLO LÁMINA TORNILLO

ed. 07/2003

9-20B DESCRIPTION (Français) ÉCROU RONDELLE SUPPORT ENTRETOISE VIS GUIDE EXTENSION droit VIS VIS LAME VIS

Brz 7-9190 NA

9-20C

885

ed. 07/2003

Brz 7-9190 NA

MOLDBOARD EXTENSION LH - ASSEMBLY (OPTIONAL) EXTENSION LÁMINA IZQ. - MONTAJE (OPCIONAL) EXTENSION LAME GAUCHE - ENSEMBLE OPTIONEL ITEM REF. 1 2 3 4 5 6 7 8 9 10 11

885

PART Nº PIEZA Nº PIECE Nº 70911029 70912942 70603157 70932589 70931930 75257672 70602449 70932590 70633981 70099350 70921597

QTY. CANT. QTE. 17 17 1 1 5 1 4 7 1 1 1

DESCRIPTION (English) NUT WASHER BRACKET BOLT BOLT EXTENSION LH SPACER BOLT GUIDE BLADE BOLT

DESCRIPCION (Español) TUERCA ARANDELA SOPORTE TORNILLO TORNILLO EXTENSION Izq. DISTANCIADOR TORNILLO GUIA LÁMINA TORNILLO

ed. 07/2003

9-20D DESCRIPTION (Français) ÉCROU RONDELLE SUPPORT VIS VIS EXTENSION gauche ENTRETOISE VIS GUIDE LAME VIS

Brz 7-9190 NA

9-21

885

ed. 07/2003

Brz 7-9190 NA

BLADE - MECHANISM LÁMINA - MECANISMO DE DESPLAZAMIENTO LAME - MÉCANISME DE DÉPLACEMENT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

885

PART Nº PIEZA Nº PIECE Nº 75252844 75248810 75241062 75250078 14497331 70914465 75322606 75248807 75243732 75248811 75248809 75248808 REF. 75250080 70060670 70901348 70634237 70915978 70928189 70928452 15997331 11106121 10516871 8288832 12648521 11112131 75322635 75321980

QTY. CANT. QTE. 2 6 3 6 6 2 2 2 2 3 15 3 1 1 2 2 2 20 4 4 2 4 4 4 6 6 2 1

DESCRIPTION (English)

DESCRIPCION (Español)

PIN PLATE WIRE steel BOLT WASHER GREASE-FITTING BOLT PLATE BRACKET PLATE SHIM SPACER CYLINDER blade shift (pg.8-108) BRACKET NUT COTTER-PIN WASHER WASHER WASHER WASHER BOLT BOLT WASHER RETAINER WASHER BOLT PLATE PLATE

PASADOR PLACA ALAMBRE TORNILLO ARANDELA ENGRASADOR TORNILLO PLACA SOPORTE PLACA CALZO DISTANCIADOR GATO (pg.8-108) SOPORTE TUERCA CLAVIJA ARANDELA ARANDELA ARANDELA ARANDELA TORNILLO TORNILLO ARANDELA RETÉN ARANDELA TORNILLO PLACA PLACA

ed. 07/2003

9-22 DESCRIPTION (Français) CHEVILLE PLAQUE FIL VIS RONDELLE GRAISSEUR VIS PLAQUE SUPPORT PLAQUE CALE ENTRETOISE CYLINDRE SUPPORT ÉCROU GOUPILLE V RONDELLE RONDELLE RONDELLE RONDELLE VIS VIS RONDELLE RETENTEUR RONDELLE VIS PLAQUE PLAQUE

Brz 7-9190 NA

9-23

885

ed. 07/2003

Brz 7-9190 NA

BLADE - TILT MECHANISM LÁMINA - MECANISMO DE INCLINACION LAME - MÉCANISME D'INCLINAISON ITEM REF. 1 2 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 70914465 70928851 11061076 75213766 75213765 70900805 REF.

QTY. CANT. QTE. 2 2 4 2 2 2 1

DESCRIPTION (English) GREASE-FITTING BUSHING RING lock COTTER-PIN PIN COTTER-PIN CYLINDER blade (pg.8-104)

DESCRIPCION (Español) ENGRASADOR BUJE ANILLO traba CLAVIJA PASADOR CLAVIJA GATO (pg.8-104)

ed. 07/2003

9-24 DESCRIPTION (Français) GRAISSEUR DOUILLE SEGMENT d'arret GOUPILLE V CHEVILLE GOUPILLE V CYLINDRE

Brz 7-9190 NA

9-25

885

ed. 07/2003

Brz 7-9190 NA

RIPPER - ASSEMBLY RIPPER - CONJUNTO RIPPER - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

885

PART Nº PIEZA Nº PIECE Nº 73162607 75216516 75216517 70928370 15997231 13407211 15540331 75216510 75216512 73162588 75216487 75216513 75216509 75216444 8282867 8282870 8282869 15861731 10517679 8299560 73162584 73162593 11113631 75216511 73125907 11113731 75250226 70062160 10719321 73162606 14254231 8270126

QTY. CANT. QTE. 1 8 5 12 12 9 16 5 8 1 16 5 5 5 5 5 5 4 4 2 2 1 5 5 9 5 9 9 10 1 2 2

DESCRIPTION (English) BRACKET LH PIN BRACKET WASHER BOLT GREASE-FITTING BOLT RING PLATE CHASSIS BUSHING PIN PIN RIPPER Assy.

TOOTH ripper SLEEVE PIN BOLT WASHER lock BEARING LEVER STRUCTURE ripper BOLT RING KEY BOLT ROD POINT tooth NUT BRACKET BOLT PLATE

DESCRIPCION (Español) SOPORTE Izq. PASADOR SOPORTE ARANDELA TORNILLO ENGRASADOR TORNILLO ANILLO PLACA CHASIS BUJE PASADOR PASADOR RIPPER Conj.

DIENTE MANGUITO PASADOR TORNILLO ARANDELA presión COJINETE PALANCA ESTRUCTURA ripper TORNILLO ANILLO CLAVIJA TORNILLO VÁSTAGO PUNTA TUERCA SOPORTE TORNILLO PLACA

ed. 07/2003

9-26 DESCRIPTION (Français) SUPPORT gauche CHEVILLE SUPPORT RONDELLE VIS GRAISSEUR VIS SEGMENT PLAQUE CHASSIS DOUILLE CHEVILLE CHEVILLE RIPPER Ens. DENT MANCHON CHEVILLE VIS RONDELLE PALIER LEVIER STRUCTURE VIS SEGMENT CLAVETTE VIS TIGE DENT ÉCROU SUPPORT VIS PLAQUE

Brz 7-9190 NA

9-26A

885

ed. 07/2003

Brz 7-9190 NA

TRACTION HOOK - ASSEMBLY ENGANCHE DE TRACCION - MONTAJE CROCHET - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 15990531 14497131 75253927 79048203 75239719 79079310 79095552 79079314

QTY. CANT. QTE. 4 4 1 4 1 1 1 1

DESCRIPTION (English) BOLT WASHER HOOK BUSHING PIN PIN CHAIN COTTER-PIN

DESCRIPCION (Español) TORNILLO ARANDELA ENGANCHE BUJE PASADOR PASADOR CADENA CLAVIJA

ed. 07/2003

9-26B DESCRIPTION (Français) VIS RONDELLE CROCHET DOUILLE CHEVILLE CHEVILLE CHAINE GOUPILLE V

Brz 7-9190 NA

9-27

885

ed. 07/2003

Brz 7-9190 NA

SCARIFIER - ASSEMBLY ESCARIFICADOR - CONJUNTO SCARIFICATEUR - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 13 14 15 16 17 18 19 20 20 21 22 23 24 25

885

PART Nº PIEZA Nº PIECE Nº 73132794 73127763 73127763 75246114 73132780 73126245 70933227 70917793 73164005 70062160 70927619 70929276 70933242 70925427 70901345 70911061 70683837 70912299 75252473 70678072 15997331 70926785 73126250 73125907 75250226 70914465 70915276

QTY. CANT. QTE. 2 18 16 4 4 24 2 2 1 5 6 6 6 6 4 4 4 4 1 2 2 2 1 5 5 1 1

DESCRIPTION (English) PLATE WASHER WASHER PIN PIN BUSHING BOLT NUT BRACKET POINT tooth NUT WASHER BOLT BOLT COTTER-PIN NUT BOLT WASHER BRACKET WASHER BOLT BOLT ARM KEY ROD GREASE-FITTING GREASE-FITTING

DESCRIPCION (Español) PLACA ARANDELA ARANDELA PASADOR PASADOR BUJE TORNILLO TUERCA SOPORTE PUNTA TUERCA ARANDELA TORNILLO TORNILLO CLAVIJA TUERCA TORNILLO ARANDELA SOPORTE ARANDELA TORNILLO TORNILLO BRAZO CLAVIJA VÁSTAGO ENGRASADOR ENGRASADOR

ed. 07/2003

9-28 DESCRIPTION (Français) PLAQUE RONDELLE RONDELLE CHEVILLE CHEVILLE DOUILLE VIS ÉCROU SUPPORT DENT ÉCROU RONDELLE VIS VIS GOUPILLE V ÉCROU VIS RONDELLE SUPPORT RONDELLE VIS VIS BRAS CLAVETTE TIGE GRAISSEUR GRAISSEUR

Brz 7-9190 NA

9-29

885

ed. 07/2003

Brz 7-9190 NA

FRONT BLADE - ASSEMBLY LAMINA DELANTERA - CONJUNTO LAME FRONTAL - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 73132898 73126245 70912299 70901345 70911061 70082174 73132918 73132919 12164321 70933227 70917793 73134312 70601966 70054889 70683837

QTY. CANT. QTE. 1 20 10 6 6 2 2 18 18 2 2 2 2 2 4

DESCRIPTION (English) BLADE BUSHING WASHER COTTER-PIN NUT BOLT BLADE BOLT NUT BOLT NUT ARM SPACER WASHER BOLT

DESCRIPCION (Español) LÁMINA BUJE ARANDELA CLAVIJA TUERCA TORNILLO FACA TORNILLO TUERCA TORNILLO TUERCA BRAZO DISTANCIADOR ARANDELA TORNILLO

ed. 07/2003

9-30 DESCRIPTION (Français) LAME DOUILLE RONDELLE GOUPILLE V ÉCROU VIS LAME VIS ÉCROU VIS ÉCROU BRAS ENTRETOISE RONDELLE VIS

Brz 7-9190 NA

9-31

885

ed. 07/2003

Brz 7-9190 NA

ENGINE HOOD AND GRILLE CAPÓ DEL MOTOR Y REJILLA CAPOT DU MOTEUR ET GRADE ITEM REF. 1 2 3 4 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 26 27 28 29 30 31 32 33 35 36 36 37 38 39 40 40

PART Nº PIEZA Nº PIECE Nº 11106431 12638621 75323454 75323169 75323213 75321593 11106431 75323252 75323441 75323723 10902631 12639701 60-7083T1 366176A2 314610A1 12646921 12577221 75324367 75323190 75323166 10734201 75320970 75323352 75323240 14306331 75324494 75323469 75323481 11701731 12638601 14496731 11112431 75324868 11701731 75321532 14496531 75323875 75323877 75324245 16043431 12638601 75324438 75324439

QTY. CANT. QTE. 16 16 1 1 1 1 11 2 1 1 3 3 1 1 1 2 1 1 1 1 2 2 2 1 8 2 1 1 6 6 8 8 2 16 2 80 1 1 4 6 2 1 1

DESCRIPTION (English) BOLT WASHER COVER PLATE RH PLATE LH BRACKET BOLT TIE-ROD HOOD GRILLE BOLT WASHER HANDLE LOCK BUTTON WASHER NUT BRACKET GRILLE upper STRUCTURE COTTER-PIN PIN HANDLE hood BRACKET BOLT PIN COVER RH COVER LH NUT WASHER WASHER BOLT GUIDE NUT PLATE WASHER PROTECTOR PROTECTOR MOUNT BOLT WASHER COVER RH COVER LH

DESCRIPCION (Español) TORNILLO ARANDELA TAPA PLACA Der. PLACA Izq. SOPORTE TORNILLO TIRANTE CAPÔ REJILLA TORNILLO ARANDELA MANIJA CERRADURA BOTÓN ARANDELA TUERCA SOPORTE REJILLA ESTRUCTURA CLAVIJA PASADOR ASIDERO capô SOPORTE TORNILLO PASADOR CUBIERTA Der. CUBIERTA Izq. TUERCA ARANDELA ARANDELA TORNILLO GUIA TUERCA PLACA ARANDELA PROTECTOR PROTECTOR COJÍN TORNILLO ARANDELA TAPA Der. TAPA Izq.

9-32 DESCRIPTION (Français) VIS RONDELLE COUVERCLE PLAQUE droit PLAQUE gauche SUPPORT VIS TIGE CAPOT GRILLE VIS RONDELLE POIGNEE LOQUET BOUTON RONDELLE ÉCROU SUPPORT GRILLE STRUCTURE GOUPILLE V CHEVILLE BRETELLE SUPPORT VIS CHEVILLE COUVERCLE COUVERCLE ÉCROU RONDELLE RONDELLE VIS GUIDE ÉCROU PLAQUE RONDELLE PROTECTEUR PROTECTEUR COUSSIN VIS RONDELLE COUVERCLE droit COUVERCLE gauche

Nota/Note: Inclui/Includes/Incluye 4,5,8,9,19,22,56

885

ed. 07/2003

Brz 7-9190 NA

9-32A

885

ed. 07/2003

Brz 7-9190 NA

ENGINE HOOD AND GRILLE CAPÓ DEL MOTOR Y REJILLA CAPOT DU MOTEUR ET GRADE ITEM REF. 41 41 42 43 44 45 46 47 48 49 50 51 52 53 53 54 55 56 56 58

PART Nº PIEZA Nº PIECE Nº 75322856 75322645 73066804 12639701 15896221 73163888 16043231 16100821 75325345 10734201 75325241 75260012 75325240 75325347 75325346 75258700 10902431 75323724 75323725 10979321 75323455

QTY. CANT. QTE. 1 1 2 5 2 2 42 32 2 8 8 2 8 1 1 8 2 1 1 24 1

DESCRIPTION (English) COVER lower RH COVER lower LH MOUNT WASHER NUT BRACKET BOLT NUT BRACKET COTTER-PIN HINGE CABLE HINGE BRACKET BRACKET PIN BOLT PLATE RH PLATE LH BOLT KIT hood (Note)

DESCRIPCION (Español) TAPA inferior der.

TAPA inferior izq.

COJÍN ARANDELA TUERCA SOPORTE TORNILLO TUERCA SOPORTE CLAVIJA BISAGRA CABLE BISAGRA SOPORTE SOPORTE PASADOR TORNILLO PLACA Der. PLACA Izq. TORNILLO JUEGO capó (Nota)

9-32B DESCRIPTION (Français) COUVERCLE COUVERCLE COUSSIN RONDELLE ÉCROU SUPPORT VIS ÉCROU SUPPORT GOUPILLE V CHARNIÈRE CABLE CHARNIÈRE SUPPORT SUPPORT CHEVILLE VIS PLAQUE droit PLAQUE gauche VIS JEU capot (Note)

Nota/Note: Inclui/Includes/Incluye 4,5,8,9,19,22,56

885

ed. 07/2003

Brz 7-9190 NA

9-33

885

ed. 07/2003

Brz 7-9190 NA

ENGINE HOOD - DAMPER AND BRACKET CAPÓ DEL MOTOR - AMORTIGUADOR Y ALZA CAPOT DU MOTEUR - AMORTISSEUR ITEM REF. 1 2 3 4 5 6 7 9 10 11

885

PART Nº PIEZA Nº PIECE Nº 75257868 11701731 75324442 12638621 11106231 75260013 16104021 14496531 398767A1 75325383

QTY. CANT. QTE. 2 2 2 4 4 1 2 2 1 1

DESCRIPTION (English) DAMPER vibrations NUT HANDLE WASHER BOLT HANDLE NUT WASHER ROD PLATE

DESCRIPCION (Español) AMORTIGUADOR vibraciones TUERCA MANIJA ARANDELA TORNILLO MANIJA TUERCA ARANDELA VÁSTAGO PLACA

ed. 07/2003

9-34 DESCRIPTION (Français) AMORTISSEUR ÉCROU BRETELLE RONDELLE VIS BRETELLE ÉCROU RONDELLE TIGE PLAQUE

Brz 7-9190 NA

9-35

885

ed. 07/2003

Brz 7-9190 NA

NOISE INSULATOR - ENGINE HOOD AISLAMENTO DE SONIDO DEL CAPÓ DEL MOTOR ISOLEMENT ACOUSTIQUE - CAPOT DU MOTEUR ITEM REF. 1 2 3 3 4 5 6 7 8 9 10 11 12 12 13 13

885

PART Nº PIEZA Nº PIECE Nº 75260567 75260564 75257356 75257355 75258119 75256034 16043231 10730301 75257354 75257096 75257095 71100480 75260566 75260565 75324686 75324687

QTY. CANT. QTE. 1 1 1 1 1 16 6 6 1 1 2 1 1 1 1 1

DESCRIPTION (English) PANEL insulation PANEL insulation PANEL RH PANEL LH PANEL insulation CLIP panel BOLT WASHER PANEL rear PANEL side RH PANEL side front INSULATOR PANEL RH PANEL LH PLATE panel RH PLATE panel LH

DESCRIPCION (Español) PANEL aislamento PANEL aislamento PANEL Der. PANEL Izq. PANEL aislamento CLIP panel TORNILLO ARANDELA PANEL trasero PANEL Der. PANEL lateral delantero AISLADOR PANEL Der. PANEL Izq. PLACA panel der.

PLACA panel izq.

ed. 07/2003

9-36 DESCRIPTION (Français) PANNEAU PANNEAU PANNEAU PANNEAU PANNEAU CLIP VIS RONDELLE PANNEAU PANNEAU PANNEAU ISOLATEUR PANNEAU PANNEAU PLAQUE droit PLAQUE gauche

Brz 7-9190 NA

9-37

885

ed. 07/2003

Brz 7-9190 NA

CONSOLE COVERS TAPAS DEL CONSOLE COUVERCLES DE CONSOLE ITEM REF. 2 3 4 5 6 7 8 9 10 11 12 13 14

885

PART Nº PIEZA Nº PIECE Nº 12639701 10902131 75313341 75258232 13313217 85801991 75313340 75321942 75313342 13276617 75313343 75313814 75313339

QTY. CANT. QTE. 2 2 1 1 10 10 1 1 1 4 1 4 1

DESCRIPTION (English) WASHER BOLT COVERING BRACKET BOLT WASHER COVERING COVER COVERING BOLT COVERING KIT bolt COVERING

DESCRIPCION (Español) ARANDELA TORNILLO REVESTIMIENTO SOPORTE TORNILLO ARANDELA REVESTIMIENTO TAPA REVESTIMIENTO TORNILLO REVESTIMIENTO JUEGO tornillo REVESTIMIENTO

ed. 07/2003

9-38 DESCRIPTION (Français) RONDELLE VIS BOUTEE SUPPORT VIS RONDELLE BOUTEE COUVERCLE BOUTEE VIS BOUTEE JEU vis BOUTEE

Brz 7-9190 NA

9-39

885

ed. 07/2003

Brz 7-9190 NA

PROTECTION PLATES - REAR CHASSIS PLACAS DE PROTECCION - CHASIS TRASERO PLAQUES DE PROTECTION - CHSSIS ARRIÈRE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

885

PART Nº PIEZA Nº PIECE Nº 13276617 85801991 75323391 16043231 10730301 75320205 75258109 75324485 75252134 75324484 75320611 15644101 75252137 75252135 75256873

QTY. CANT. QTE. 8 8 2 29 20 1 1 1 1 1 1 20 1 1 9

DESCRIPTION (English) BOLT WASHER COVER BOLT WASHER PROTECTOR RH PANEL PANEL COVER PANEL PLUG BOLT COVER LH COVER MOLDING

DESCRIPCION (Español) TORNILLO ARANDELA TAPA TORNILLO ARANDELA PROTECTOR Der. PANEL PANEL TAPA PANEL TAPON TORNILLO TAPA Izq. TAPA MOLDURA

ed. 07/2003

9-40 DESCRIPTION (Français) VIS RONDELLE COUVERCLE VIS RONDELLE PROTECTEUR PANNEAU PANNEAU COUVERCLE PANNEAU BOUCHON VIS COUVERCLE gauche COUVERCLE BATI

Brz 7-9190 NA

9-41

885

ed. 07/2003

Brz 7-9190 NA

TRACTION HOOK - FRONT ENGANCHE DE TRACCION - DELANTERO CROCHET - AVANT ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 73162930 70933242 70929276 70933242

QTY. CANT. QTE. 1 4 4 4

DESCRIPTION (English) HOOK front traction BOLT WASHER NUT

DESCRIPCION (Español) ENGANCHE delantera TORNILLO ARANDELA TUERCA

ed. 07/2003

9-42 DESCRIPTION (Français) CROCHET avant VIS RONDELLE ÉCROU

Brz 7-9190 NA

9-43

885

ed. 07/2003

Brz 7-9190 NA

CAB - ASSEMBLY (CLOSED CAB) CABINA - MONTAJE (CABINA CERRADA) CABINE - MONTAGE (CABINE FERMÉE) ITEM REF. 1 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 75257527 75320293 70922544 70922673 70677012 70925483 70916170 73150595 73150566 73150598 75281000

QTY. CANT. QTE. 1 1 12 4 20 4 20 2 1 1 1

DESCRIPTION (English) CAB STD CAB LOW PROFILE optional BOLT BOLT WASHER BOLT NUT GASKET GASKET GASKET CARPET front

DESCRIPCION (Español) CABINA STD CABINA opcional TORNILLO TORNILLO ARANDELA TORNILLO TUERCA JUNTA JUNTA JUNTA ALFOMBRILLA delantero

ed. 07/2003

9-44 DESCRIPTION (Français) CABINE STD CABINE VIS VIS RONDELLE VIS ÉCROU JOINT JOINT JOINT TAPIS

Brz 7-9190 NA

9-45

885

ed. 07/2003

Brz 7-9190 NA

CAB - ASSEMBLY (OPEN CAB/ROPS) CABINA - MONTAJE (CABINA ABIERTA/ROPS) CABINE - MONTAGE (CABINE OUVERTE/ROPS) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 75257528 73150598 70921445 73163960 70925483 70677012 70922544 70922673 70916170 73150595 73150566 75210383

QTY. CANT. QTE. 1 1 6 1 4 20 12 4 20 2 1 1

DESCRIPTION (English) CAB-ROPS GASKET PLUG CARPET (not shown) BOLT WASHER BOLT BOLT NUT GASKET GASKET BAND

DESCRIPCION (Español) CABINA-ROPS JUNTA TAPÓN ALFOMBRILLA (nó ilustrado) TORNILLO ARANDELA TORNILLO TORNILLO TUERCA JUNTA JUNTA BANDA

ed. 07/2003

9-46 DESCRIPTION (Français) CABINE-ROPS JOINT BOUCHON TAPIS VIS RONDELLE VIS VIS ÉCROU JOINT JOINT BANDE

Brz 7-9190 NA

9-47

885

ed. 07/2003

Brz 7-9190 NA

CAB - WINDOWS (CLOSED CAB) CABINA - CRISTALES (CABINA CERRADA) CABINE - MONTAGE DES GLACES (CABINE FERMÉE) ITEM REF. 1 1 2 2 3 4 4 5 6 6 7 7 8 8 9 9 10 10

PART Nº PIEZA Nº PIECE Nº 75310232 75311327 75254361 75311328 75254363 75254362 75289951 75310347 75310348 75311322 75254368 75311323 75254365 75311321 75254364 75311329 75310243 75311330

QTY. CANT. QTE. 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 2 2

DESCRIPTION (English) RETAINER RETAINER (Note) GLASS GLASS (Note) GLASS GLASS GLASS (Note) RETAINER RETAINER RETAINER (Note) GLASS GLASS (Note) GLASS LH GLASS LH (Note) GLASS RH GLASS RH (Note) RETAINER RETAINER (Note)

DESCRIPCION (Español) RETÉN RETÉN (Nota) CRISTAL CRISTAL (Nota) CRISTAL CRISTAL CRISTAL (Nota) RETÉN RETÉN RETÉN (Nota) CRISTAL CRISTAL (Nota) CRISTAL Izq. CRISTAL Izq. (Nota) CRISTAL Der. CRISTAL Der. (Nota) RETÉN RETÉN (Nota)

9-48 DESCRIPTION (Français) RETENTEUR RETENTEUR (Note) GLACE GLACE (Note) GLACE GLACE GLACE (Note) RETENTEUR RETENTEUR RETENTEUR (Note) GLACE GLACE (Note) GLACE gauche GLACE gauche (Note) GLACE droit GLACE droit (Note) RETENTEUR RETENTEUR (Note)

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-49

885

ed. 07/2003

Brz 7-9190 NA

CAB - SUNSHADE AND MIRROR CABINA - VISERA Y ESPEJO CABINE - PARE-SOLEIL ET RÉTROVISEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 12 13 14 14 15 16

PART Nº PIEZA Nº PIECE Nº 75310304 75313354 75313385 75313414 75286885 75313385 75310727 75310728 79099583 75311293 75313395 75310308 75311291 75313370 75313306 75311292 75313468 75311288

QTY. CANT. QTE. 1 1 2 2 4 4 1 1 2 2 8 1 1 1 1 1 1 1

DESCRIPTION (English) MIRROR rearview BRACKET BOLT WASHER WASHER BOLT BRACKET RH BRACKET LH MIRROR rearview SPACER (Note) BOLT ROD LH ROD LH (Note) SUN-VISOR ROD ROD (Note) CABLE HANDLE

DESCRIPCION (Español) ESPEJO retrovisor SOPORTE TORNILLO ARANDELA ARANDELA TORNILLO SOPORTE Der. SOPORTE Izq. ESPEJO retrovisor DISTANCIADOR (Nota) TORNILLO VÁSTAGO Izq. VÁSTAGO Izq. (Nota) VISERA VÁSTAGO VÁSTAGO (Nota) CABLE PERILLA

9-50 DESCRIPTION (Français) RÉTROVISEUR SUPPORT VIS RONDELLE RONDELLE VIS SUPPORT droit SUPPORT gauche RÉTROVISEUR ENTRETOISE (Note) VIS TIGE gauche TIGE gauche (Note) PARE-SOLEIL TIGE TIGE (Note) CABLE POMMEAU

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-51

885

ed. 07/2003

Brz 7-9190 NA

CAB - WINDOWS (OPEN CAB) CABINA - CRISTALES (CABINA ABIERTA) CABINE - MONTAGE DES GLACES (CABINE OUVERTE) ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

885

PART Nº PIEZA Nº PIECE Nº 75310343 75287780 75310286 75310344 75310232 75310345 75254351 75310346 75254363 75254362 75310347 75310357 75310348 75254368 75310358 75310354 75310355 75287779 75310359 75310356 75310351 75310352 75310322 75310360

QTY. CANT. QTE. 2 6 6 2 1 1 1 1 1 1 2 1 1 1 1 1 6 6 2 1 1 4 4 2

DESCRIPTION (English) BRACKET WASHER BOLT RETAINER RETAINER RETAINER GLASS BRACKET GLASS GLASS RETAINER PLUG RETAINER GLASS PLUG COVER BOLT WASHER RETAINER PLUG COVER NUT BOLT PLUG

DESCRIPCION (Español) SOPORTE ARANDELA TORNILLO RETÉN RETÉN RETÉN CRISTAL SOPORTE CRISTAL CRISTAL RETÉN TAPÓN RETÉN CRISTAL TAPÓN TAPA TORNILLO ARANDELA RETÉN TAPÓN TAPA TUERCA TORNILLO TAPÓN

ed. 07/2003

9-52 DESCRIPTION (Français) SUPPORT RONDELLE VIS RETENTEUR RETENTEUR RETENTEUR GLACE SUPPORT GLACE GLACE RETENTEUR BOUCHON RETENTEUR GLACE BOUCHON COUVERCLE VIS RONDELLE RETENTEUR BOUCHON COUVERCLE ÉCROU VIS BOUCHON

Brz 7-9190 NA

9-53

885

ed. 07/2003

Brz 7-9190 NA

CAB - HAND RAIL AND HOOK CABINA - ENGANCHE Y BARRA-SUJECION CABINE - GARDE-FOU ET HOQUET ITEM REF. 1 2 3 4

PART Nº PIEZA Nº PIECE Nº 75310309 75311290 75310286 75286866

QTY. CANT. QTE. 4 2 6 6

DESCRIPTION (English) HOOK PLATE (Note) BOLT (Note) WASHER (Note)

DESCRIPCION (Español) ENGANCHE PLACA (Nota) TORNILLO (Nota) ARANDELA (Nota)

9-54 DESCRIPTION (Français) CROCHET PLAQUE (Note) VIS (Note) RONDELLE (Note)

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-55

885

ed. 07/2003

Brz 7-9190 NA

CAB - DOOR CABINA - PUERTA CABINE - PORTE ITEM REF. 1 1 1 1 2 2 3 3 3 3 4 4 5 5 6 7

PART Nº PIEZA Nº PIECE Nº 75313818 75313863 75313819 75313864 75313820 75313865 75254366 75311300 75254367 75311301 75310339 75311299 75310342 75311298 75310313 75310401

QTY. CANT. QTE. 1 1 1 1 2 2 1 1 1 1 2 2 2 2 4 2

DESCRIPTION (English) DOOR LH DOOR LH (Note) DOOR RH DOOR RH (Note) HINGE HINGE (Note) GLASS LH GLASS LH (Note) GLASS RH GLASS RH (Note) WEATHERSTRIP WEATHERSTRIP (Note) WEATHERSTRIP WEATHERSTRIP (Note) BOLT BRACKET

DESCRIPCION (Español) PUERTA Izq. PUERTA Izq. (Nota) PUERTA Der. PUERTA Der. (Nota) BISAGRA BISAGRA (Nota) CRISTAL Izq. CRISTAL Izq. (Nota) CRISTAL Der. CRISTAL Der. (Nota) GUARNICIÓN GUARNICIÓN (Nota) GUARNICIÓN GUARNICIÓN (Nota) TORNILLO SOPORTE

9-56 DESCRIPTION (Français) PORTE gauche PORTE gauche (Note) PORTE droit PORTE droit (Note) CHARNIÈRE CHARNIÈRE (Note) GLACE gauche GLACE gauche (Note) GLACE droit GLACE droit (Note) JOINT JOINT (Note) JOINT JOINT (Note) VIS SUPPORT

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-57

885

ed. 07/2003

Brz 7-9190 NA

CAB - DOOR HANDLE CABINA - MANIJA DE LA PUERTA CABINE - POIGNÉE DE LA PORTE ITEM REF. 1 2 3 4 5 6 6 7 8 8 9 10 11 12 13 14 15 16 17 18 18 19 20 21 22

885

PART Nº PIEZA Nº PIECE Nº 75310400 75310414 75310417 75310429 75310333 75313364 75313365 75310740 75253169 75253168 75311297 75310403 75310412 75313352 75310418 75313373 75310416 75310417 75310415 71100465 71100466 75310413 75286866 75310286 75310430

QTY. CANT. QTE. 4 2 2 4 4 1 1 1 1 1 4 2 8 2 2 2 2 2 2 1 1 2 4 4 2

DESCRIPTION (English) BOLT LEVER LEVER YOKE NUT ROD LH ROD RH KEY lock HANDLE LH HANDLE RH PIN SPRING COTTER-PIN PIN TIE-ROD BUSHING PIN lock LEVER BUSHING BRACKET LH BRACKET RH BUSHING WASHER BOLT LEVER

DESCRIPCION (Español) TORNILLO PALANCA PALANCA HORQUILLA TUERCA VÁSTAGO Izq. VÁSTAGO Der. LLAVE cerradura MANIJA Izq. MANIJA Der. PASADOR RESORTE CLAVIJA PASADOR TIRANTE BUJE PASADOR traba PALANCA BUJE SOPORTE Izq. SOPORTE Der. BUJE ARANDELA TORNILLO PALANCA

ed. 07/2003

9-58 DESCRIPTION (Français) VIS LEVIER LEVIER FOURCHE ÉCROU TIGE gauche TIGE droit CLÉ BRETELLE gauche BRETELLE droit CHEVILLE RESSORT GOUPILLE V CHEVILLE TIGE DOUILLE CHEVILLE d'arret LEVIER DOUILLE SUPPORT gauche SUPPORT droit DOUILLE RONDELLE VIS LEVIER

Brz 7-9190 NA

9-58A

885

ed. 07/2003

Brz 7-9190 NA

CAB - DOOR HANDLE LOCK SYSTEM CABINA - MANIJA DE LA PUERTA - SISTEMA TRABA CABINE - POIGNÉE DE LA PORTE ITEM REF. 1 2 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 75313409 75313398 75313415 75313352 75313362 75313361 REF.

QTY. CANT. QTE. 8 8 2 2 1 1 1

DESCRIPTION (English) WASHER BOLT WASHER PIN LOCK RH LOCK LH SPRING (pg.9-58)

DESCRIPCION (Español) ARANDELA TORNILLO ARANDELA PASADOR CERRADURA Der. CERRADURA Izq. RESORTE (pg.9-58)

ed. 07/2003

9-58B DESCRIPTION (Français) RONDELLE VIS RONDELLE CHEVILLE LOQUET droit LOQUET gauche RESSORT

Brz 7-9190 NA

9-59

885

ed. 07/2003

Brz 7-9190 NA

CAB - DOOR LOCK CABINA - CERRADURA DE LA PUERTA CABINE - POIGNÉE DE LA PORTE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 13 13 13 14 15 16 17 18 18 19 19 20 21 22 22 23 24 25 26 27 28 28 29 30

PART Nº PIEZA Nº PIECE Nº 75310397 75310352 75310301 75310398 75310355 75287779 75310399 75310408 75310400 75311303 75310402 75310403 75310404 75311302 75310422 75311302 75310405 75310406 75310407 75310409 75310410 75310412 75310788 75310411 75310410 75287780 75310786 75310413 75310414 75310415 75310416 75310417 75310418 75310419 75310421 75310420 71100413

QTY. CANT. QTE. 2 3 2 2 2 2 1 1 2 1 1 1 1 1 1 1 1 1 3 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) BUSHING NUT NUT BOLT BOLT WASHER BRACKET PLATE BOLT LOCK CLAMP SPRING LEVER RH LEVER RH (Note) LEVER LH LEVER LH (Note) CABLE CLAMP BOLT BOLT COTTER-PIN COTTER-PIN (Note) PIN PIN (Note) COTTER-PIN WASHER BUSHING BUSHING (Note) LEVER BUSHING PIN lock LEVER TIE-ROD BRACKET RH BRACKET LH YOKE LATCH

DESCRIPCION (Español) BUJE TUERCA TUERCA TORNILLO TORNILLO ARANDELA SOPORTE PLACA TORNILLO CERRADURA ABRAZADERA RESORTE PALANCA Der. PALANCA Der. (Nota) PALANCA Izq. PALANCA Izq. (Nota) CABLE ABRAZADERA TORNILLO TORNILLO CLAVIJA CLAVIJA (Nota) PASADOR PASADOR (Nota) CLAVIJA ARANDELA BUJE BUJE (Nota) PALANCA BUJE PASADOR traba PALANCA TIRANTE SOPORTE Der. SOPORTE Izq. HORQUILLA PESTILLO

9-60 DESCRIPTION (Français) DOUILLE ÉCROU ÉCROU VIS VIS RONDELLE SUPPORT PLAQUE VIS LOQUET COLLIER RESSORT LEVIER droit LEVIER droit (Note) LEVIER gauche LEVIER gauche (Note) CABLE COLLIER VIS VIS GOUPILLE V GOUPILLE V (Note) CHEVILLE CHEVILLE (Note) GOUPILLE V RONDELLE DOUILLE DOUILLE (Note) LEVIER DOUILLE CHEVILLE d'arret LEVIER TIGE SUPPORT droit SUPPORT gauche FOURCHE BARRILLET

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-61

885

ed. 07/2003

Brz 7-9190 NA

CAB - UPPER UPHOLSTERY CABINA - REVESTIMIENTO SUPERIOR CABINE - REVÊTEMENT SUPÉRIEUR ITEM REF. 1 2 3 4

885

PART Nº PIEZA Nº PIECE Nº 75313475 71100578 71100577 71100576

QTY. CANT. QTE. 1 1 1 1

DESCRIPTION (English) GLUE PANEL PANEL PANEL

DESCRIPCION (Español) COLA PANEL PANEL PANEL

ed. 07/2003

9-62 DESCRIPTION (Français) GLUEL PANNEAU PANNEAU PANNEAU

Brz 7-9190 NA

9-63

885

ed. 07/2003

Brz 7-9190 NA

CAB - INNER UPHOLSTERY LH/RH CABINA - REVESTIMIENTO INTERIOR IZQ./DER. CABINE - REVÊTEMENT INTERNE CD/CG ITEM REF. 1 1 2 3 3 4 5 5 5 5 6 7 8 9 10 11 12 12 13 14 15 16

PART Nº PIEZA Nº PIECE Nº 75313712 75313806 75313338 75313806 75313858 75310364 75313807 75313860 75313808 75313859 75313814 75313337 75313384 75286866 75313334 75313814 75313335 75313336 REF. REF. REF. REF.

QTY. CANT. QTE. 2 2 2 2 2 2 1 1 1 1 5 1 1 2 1 12 1 1 2 1 1 1

DESCRIPTION (English) TUBE plastic TUBE plastic (Note) CONNECTOR plastic TUBE plastic TUBE plastic (Note) CLAMP TUBE plastic RH TUBE plastic RH (Note) TUBE plastic LH TUBE plastic LH (Note) BOLT RECIPIENT BOLT WASHER COVERING BOLT COVERING RH COVERING LH HINGE (pg.9-84B) COVER (pg.9-84B) LOCK (pg.9-84B) WEATHERSTRIP (pg.9-84B)

DESCRIPCION (Español) TUBO plastico TUBO plastico (Nota) CONECTADOR plastico TUBO plastico TUBO plastico (Nota) ABRAZADERA TUBO plastico TUBO plastico (Nota) TUBO plastico TUBO plastico (Nota) TORNILLO RECIPIENTE TORNILLO ARANDELA REVESTIMIENTO TORNILLO REVESTIMIENTO Der. REVESTIMIENTO Izq. BISAGRA (pg.9-84B) TAPA (pg.9-84B) CERRADURA (pg.9-84B) GUARNICIÓN (pg.9-84B)

9-64 DESCRIPTION (Français) TUBE plastic TUBE plastic (Note) CONNECTEUR plastic TUBE plastic TUBE plastic (Note) COLLIER TUBE plastic TUBE plastic (Note) TUBE plastic TUBE plastic (Note) VIS RECIPIENT VIS RONDELLE BOUTEE VIS BOUTEE droit BOUTEE gauche CHARNIÈRE COUVERCLE LOQUET JOINT (pg.9-84B)

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-65

885

ed. 07/2003

Brz 7-9190 NA

CAB - REAR UPHOLSTERY CABINA - REVESTIMIENTO TRASERO CABINE - REVÊTEMENT ARRIÈRE ITEM REF. 1 2 3 4 5 6 7 8 9 10 10 11

PART Nº PIEZA Nº PIECE Nº 75313814 75313332 75310409 75286866 75310335 75287779 75310336 75313333 75313822 75254722 75254439 75254293

QTY. CANT. QTE. 10 1 2 2 2 4 1 1 2 1 1 2

DESCRIPTION (English) KIT bolt COVERING BOLT WASHER BOLT WASHER BRACKET COVER NUT COVERING LH COVERING RH COVERING

DESCRIPCION (Español) JUEGO tornillo REVESTIMIENTO TORNILLO ARANDELA TORNILLO ARANDELA SOPORTE TAPA TUERCA REVESTIMIENTO Izq. REVESTIMIENTO Der. REVESTIMIENTO

9-66 DESCRIPTION (Français) JEU vis BOUTEE VIS RONDELLE VIS RONDELLE SUPPORT COUVERCLE ÉCROU BOUTEE gauche BOUTEE droit BOUTEE

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-67

885

ed. 07/2003

Brz 7-9190 NA

CAB - ROOF UPHOLSTERY (CLOSED CAB) CABINA - REVESTIMIENTO DEL TECHO (CABINA CERRADA) CABINE - REVÊTEMENT DU PLAFOND (CABINE FERMÉE) ITEM REF. 1 1 2 2 3 4 5 6 7 7 8 9 9 10

PART Nº PIEZA Nº PIECE Nº 75313325 75313809 75313327 75313810 75313814 75310291 75310292 75313381 75313331 75313811 75313366 75313330 75313812 75310292

QTY. CANT. QTE. 1 1 1 1 27 2 2 1 1 1 2 1 1 8

DESCRIPTION (English) COVERING COVERING (Note) COVERING COVERING (Note) BOLT DIFFUSER BOLT HANGER COVERING LH COVERING LH (Note) BULB roof COVERING RH COVERING RH (Note) BOLT

DESCRIPCION (Español) REVESTIMIENTO REVESTIMIENTO (Nota) REVESTIMIENTO REVESTIMIENTO (Nota) TORNILLO DIFUSOR TORNILLO PERCHA REVESTIMIENTO Izq. REVESTIMIENTO Izq. (Nota) LÂMPARA techo REVESTIMIENTO Der. REVESTIMIENTO Der. (Nota) TORNILLO

9-68 DESCRIPTION (Français) BOUTEE BOUTEE (Note) BOUTEE BOUTEE (Note) VIS DIFFUSEUR VIS PORTEMANTEAU BOUTEE gauche BOUTEE gauche (Note) LAMPE plafond BOUTEE droit BOUTEE droit (Note) VIS

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-69

885

ed. 07/2003

Brz 7-9190 NA

CAB - ROOF UPHOLSTERY (OPEN CAB) CABINA - REVESTIMIENTO DEL TECHO (CABINA ABIERTA) CABINE - REVÊTEMENT DU PLAFOND (CABINE OUVERTE) ITEM REF. 1 2 3 4 5 6

885

PART Nº PIEZA Nº PIECE Nº 75313813 75313814 75313815 75313816 75313367 75313817

QTY. CANT. QTE. 1 20 1 1 1 1

DESCRIPTION (English) COVERING BOLT COVERING COVERING LH BULB roof COVERING RH

DESCRIPCION (Español) REVESTIMIENTO TORNILLO REVESTIMIENTO REVESTIMIENTO Izq. LÂMPARA techo REVESTIMIENTO Der.

ed. 07/2003

9-70 DESCRIPTION (Français) BOUTEE VIS BOUTEE BOUTEE gauche LAMPE plafond BOUTEE droit

Brz 7-9190 NA

9-71

885

ed. 07/2003

Brz 7-9190 NA

CAB - ROOF (CLOSED CAB) CABINA - TECHO (CABINA CERRADA) CABINE - PLAFOND (CABINE FERMÉE) ITEM REF. 1 1 2 3 4 5 6 6 7 8 8 9 10 11 11 12 13 13 14 15 16

PART Nº PIEZA Nº PIECE Nº 75313326 75313823 75310390 75310386 75310391 75310389 75322764 75310392 75310384 75310388 75310385 75287700 75310286 75313329 75313824 75313814 75313328 75313825 75310291 75310292 75310458

QTY. CANT. QTE. 1 1 2 2 8 8 1 1 1 1 1 8 8 1 1 22 1 1 3 12 1

DESCRIPTION (English) ROOF cab ROOF cab (Note) MOLDING SPEAKER BOLT NUT RADIO RADIO (Note) CABLE PLATE RH PLATE LH WASHER BOLT COVERING RH COVERING RH (Note) BOLT COVERING LH COVERING LH (Note) DIFFUSER BOLT ANTENNA

DESCRIPCION (Español) TECHO TECHO (Nota) MOLDURA ALTAVOZ TORNILLO TUERCA RADIO RADIO (Nota) CABLE PLACA Der. PLACA Izq. ARANDELA TORNILLO REVESTIMIENTO Der. REVESTIMIENTO Der. (Nota) TORNILLO REVESTIMIENTO Izq. REVESTIMIENTO Izq. (Nota) DIFUSOR TORNILLO ANTENA

9-72 DESCRIPTION (Français) PLAFOND PLAFOND (Note) BATI AUTE-PARLEUR VIS ÉCROU RADIO RADIO (Note) CABLE PLAQUE droit PLAQUE gauche RONDELLE VIS BOUTEE droit BOUTEE droit (Note) VIS BOUTEE gauche BOUTEE gauche (Note) DIFFUSEUR VIS ANTENNA

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-73

885

ed. 07/2003

Brz 7-9190 NA

CAB - ROOF (OPEN CAB) CABINA - TECHO (CABINA ABIERTA) CABINE - PLAFOND (CABINE OUVERTE) ITEM REF. 1 2 3 3 4 5 6 7

885

PART Nº PIEZA Nº PIECE Nº 75313821 75313817 75310388 75310385 75287700 75310286 75313816 75313814

QTY. CANT. QTE. 1 1 1 1 8 8 1 10

DESCRIPTION (English) COVERING COVERING RH PLATE RH PLATE LH WASHER BOLT COVERING LH BOLT

DESCRIPCION (Español) REVESTIMIENTO REVESTIMIENTO Der. PLACA Der. PLACA Izq. ARANDELA TORNILLO REVESTIMIENTO Izq. TORNILLO

ed. 07/2003

9-74 DESCRIPTION (Français) BOUTEE BOUTEE droit PLAQUE droit PLAQUE gauche RONDELLE VIS BOUTEE gauche VIS

Brz 7-9190 NA

9-74A

885

ed. 07/2003

Brz 7-9190 NA

9-74B ITEM REF. 1 2 3 4 5

885

PART Nº PIEZA Nº PIECE Nº 70930860 73150997 73150754 70909055 70925655

QTY. CANT. QTE. 4 1 1 4 4

DESCRIPTION (English) MOUNT PLATE FAN WASHER BOLT

DESCRIPCION (Español) COJÍN PLACA VENTILADOR ARANDELA TORNILLO

ed. 07/2003

DESCRIPTION (Français) COUSSIN PLAQUE VENTILATEUR RONDELLE VIS

Brz 7-9190 NA

9-75

885

ed. 07/2003

Brz 7-9190 NA

AIR CONDITIONING - CIRCUIT AND ASSEMBLY AIRE ACONDICIONADO - CIRCUITO Y MONTAJE CLIMATISEUR- CIRCUIT ET MONTAGE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37

885

PART Nº PIEZA Nº PIECE Nº REF. 13000990 75254533 14496531 16043431 75257956 75255010 10615479 10902021 14496621 10516879 11343831 11106631 10516879 14496621 75323675 79114762 11343831 75257954 75257955 75251988 75320969 75258258 75320978 70910149 301803R1 195473C1 75320965 75322881 75321442 1331087C1 75321436 75325658 REF. 75325588 16043431 10730301

QTY. CANT. QTE.

DESCRIPTION (English)

DESCRIPCION (Español)

1

CONDENSER Assy. (pg.9-78)

CONDENSADOR Conj. (pg.9-78)

2 1 2 2 1 1 8 8 4 3 2 3 3 3 1 1 1 1 1 1 1 1 1 1 2 11 1 1 2 1 1 1 1 1 2 2

COLLAR EVAPORATOR Assy. (pg.9-80) WASHER BOLT HOSE HOSE WASHER BOLT WASHER WASHER lock BOLT BOLT WASHER lock WASHER BRACKET BUSHING BOLT HOSE HOSE COMPRESSOR Assy.

HOSE BELT HOSE ELBOW VALVE CLAMP HOSE ELBOW HOSE VALVE TUBE HOSE RESERVOIR Assy. (pg.9-78) BRACKET BOLT WASHER

COLAR EVAPORADOR Conj. (pg.9-80) ARANDELA TORNILLO MANGUERA MANGUERA ARANDELA TORNILLO ARANDELA ARANDELA presión TORNILLO TORNILLO ARANDELA presión ARANDELA SOPORTE BUJE TORNILLO MANGUERA MANGUERA COMPRESOR Conj.

MANGUERA CORREA MANGUERA CODO VÁLVULA ABRAZADERA MANGUERA CODO MANGUERA VÁLVULA TUBO MANGUERA DEPOSITO Conj. (pg.9-78) SOPORTE TORNILLO ARANDELA

ed. 07/2003

9-76 DESCRIPTION (Français) CONDENSATEUR Ens. (pg.9-78) COLLIER ÉVAPORATEUR Ens. (pg.9-80) RONDELLE VIS TUYAU TUYAU RONDELLE VIS RONDELLE RONDELLE VIS VIS RONDELLE RONDELLE SUPPORT DOUILLE VIS TUYAU TUYAU COMPRESSEUR Ens. TUYAU COURROIE TUYAU RACCORD COUDE VALVE COLLIER TUYAU RACCORD COUDE TUYAU VALVE TUBE TUYAU RESERVOIR Ens. (pg.9-78) SUPPORT VIS RONDELLE

Brz 7-9190 NA

9-77

885

ed. 07/2003

Brz 7-9190 NA

AIR CONDITIONING - CONDENSER MOUNTING AIRE ACONDICIONADO - MONTAJE DEL CONDENSADOR CLIMATISEUR- MONTAGE DU CONDENSATEUR ITEM REF. 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 75325656 75257960 11107431 12638601 75325647 75251998 75257991 75261743 13000010 15000060 15000040 14000490

QTY. CANT. QTE. 1 1 4 4 1 1 2 2 4 4 8 4

DESCRIPTION (English) CONDENSER Assy.

CONDENSER BOLT WASHER RESERVOIR Assy.

RESERVOIR SENSOR CLAMP NUT WASHER WASHER BOLT

DESCRIPCION (Español) CONDENSADOR Conj.

CONDENSADOR TORNILLO ARANDELA DEPOSITO Conj.

DEPOSITO SENSOR ABRAZADERA TUERCA ARANDELA ARANDELA TORNILLO

ed. 07/2003

9-78 DESCRIPTION (Français) CONDENSATEUR Ens. CONDENSATEUR VIS RONDELLE RESERVOIR Ens. RESERVOIR SENSOR COLLIER ÉCROU RONDELLE RONDELLE VIS

Brz 7-9190 NA

9-79

885

ed. 07/2003

Brz 7-9190 NA

AIR CONDITIONING - EVAPORATOR MOUNTING AIRE ACONDICIONADO - MONTAJE DEL EVAPORIZADOR CLIMATISEUR- MONTAGE DE L'ÉVAPORATEUR ITEM REF. 1 2 3 4 5 6 7 8

885

PART Nº PIEZA Nº PIECE Nº 75254533 75254535 75254544 75252027 75251987 149945A1 75254534 75254537 75254265

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 2

DESCRIPTION (English) HOUSING thermostat HOUSING RESISTOR VALVE THERMOSTAT FILTER EVAPORATOR HEATER FAN

DESCRIPCION (Español) CAJA termostato CAJA RESISTOR VÁLVULA TERMOSTATO FILTRO EVAPORADOR CALENTADOR VENTILADOR

ed. 07/2003

9-80 DESCRIPTION (Français) BOITE BOITE RESISTANCE VALVE THERMOSTAT FILTRE ÉVAPORATEUR CHAUFFEUR VENTILATEUR

Brz 7-9190 NA

9-81

885

ed. 07/2003

Brz 7-9190 NA

AIR CONDITIONING - INLET AIR FILTER AIRE ACONDICIONADO - MONTAJE DEL EVAPORIZADOR CLIMATISEUR- FILTRE ET CONDUIT DE L'ENTRÉE D'AIR ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34

PART Nº PIEZA Nº PIECE Nº 75310736 75255052 75254911 10902030 10730107 75254887 149946A1 15644101 75254889 75310737 10902030 10730101 75255212 75254721 75254727 75201642 75254912 75254720 10101101 75254731 16043831 10569371 12642021 79089658 75254987 75254967 75254988 16044131 75255051 16043631 75313357 75313711 75313710 75313861

QTY. CANT. QTE. 2 1 1 4 4 1 2 6 1 1 4 4 1 1 2 4 1 1 2 1 4 8 8 2 1 1 1 2 1 2 2 1 1 1

DESCRIPTION (English) RETAINER RETAINER BRACKET BOLT WASHER BRACKET FILTER dry air BOLT PLATE HOUSING apiration BOLT WASHER RETAINER RETAINER HOSE CLAMP DEFLECTOR RETAINER NUT BRACKET BOLT WASHER lock WASHER MOUNT BRACKET TUBE COVER BOLT SEAL BOLT HINGE WEATHERSTRIP LOCK COVER

DESCRIPCION (Español) RETÉN RETÉN SOPORTE TORNILLO ARANDELA SOPORTE FILTRO aire TORNILLO PLACA CAJA aspiración TORNILLO ARANDELA RETÉN RETÉN MANGUERA ABRAZADERA DEFLECTOR RETÉN TUERCA SOPORTE TORNILLO ARANDELA presión ARANDELA COJÍN SOPORTE TUBO TAPA TORNILLO SELLO TORNILLO BISAGRA GUARNICIÓN CERRADURA TAPA

9-82 DESCRIPTION (Français) RETENTEUR RETENTEUR SUPPORT VIS RONDELLE SUPPORT FILTRE air VIS PLAQUE BOITE VIS RONDELLE RETENTEUR RETENTEUR TUYAU COLLIER DEFLECTEUR RETENTEUR ÉCROU SUPPORT VIS RONDELLE RONDELLE COUSSIN SUPPORT TUBE COUVERCLE VIS BAGUE d´etancheite VIS CHARNIÈRE JOINT LOQUET COUVERCLE

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-83

885

ed. 07/2003

Brz 7-9190 NA

FRONT AND REAR WINDSHIELD WIPER LIMPIADOR DELANTERO, TRASERO Y DEPOSITO NETTOIE GLACE AVANT ET ARRIÈRE ITEM REF. 1 2 3 4 5 5 5 5 6 6 6 6

PART Nº PIEZA Nº PIECE Nº 75310316 75310319 REF. 75310318 75313345 75311337 75313346 75311338 75313347 75311334 75313348 75311335

QTY. CANT. QTE. 2 1 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) SPRAYER HOSE rear RESERVOIR (pg.9-84B) HOSE front ARM front blade ARM front blade (Note) ARM rear blade ARM rear blade (Note) BLADE front BLADE front (Note) BLADE rear BLADE rear (Note)

DESCRIPCION (Español) NEBULIZADOR MANGUERA trasera DEPÓSITO (pg.9-84B) MANGUERA delantera BRAZO delantera BRAZO delantera (Nota) BRAZO trasera BRAZO trasera (Nota) PALETA delantera PALETA delantera (Nota) PALETA trasera PALETA trasera (Nota)

9-84 DESCRIPTION (Français) PULVÉRISATEUR TUYAU arriere RESERVOIR TUYAU avant BRAS avant BRAS avant (Note) BRAS arriere BRAS arriere (Note) BLADE avant BLADE avant (Note) BLADE arriere BLADE arriere (Note)

Nota/Note: Cabine perfil baixo/Low profile cab

885

ed. 07/2003

Brz 7-9190 NA

9-84A

885

ed. 07/2003

Brz 7-9190 NA

RESERVOIR - ASSEMBLY DEPÓSITO - MONTAJE RÉSERVOIR - ENSEMBLE ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12

885

PART Nº PIEZA Nº PIECE Nº 10902231 10516471 75324935 14496431 75286905 75286906 75313710 71100373 75313357 75324934 75313711 75286901

QTY. CANT. QTE. 2 2 1 2 2 2 1 1 2 1 1 2

DESCRIPTION (English) BOLT WASHER PLATE WASHER COVER RESERVOIR LOCK KEY HINGE BRACKET GASKET PUMP suction

DESCRIPCION (Español) TORNILLO ARANDELA PLACA ARANDELA TAPA DEPÓSITO CERRADURA LLAVE BISAGRA SOPORTE JUNTA BOMBA succión

ed. 07/2003

9-84B DESCRIPTION (Français) VIS RONDELLE PLAQUE RONDELLE COUVERCLE RESERVOIR LOQUET CLÉ CHARNIÈRE SUPPORT JOINT POMPE

Brz 7-9190 NA

9-85

885

ed. 07/2003

Brz 7-9190 NA

FRONT LOWER WINDSHIELD WIPER LIMPIADOR DELANTERO INFERIOR NETTOIE GLACE AVANT ITEM REF. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

885

PART Nº PIEZA Nº PIECE Nº 75289101 75289102 75289103 75289097 75310322 75287780 75289095 75289096 75289094 85801991 79105220 75257924 75253140 73126580 75286900 75254110 75289098 75289100 75289099

QTY. CANT. QTE. 3 3 4 2 3 3 2 2 1 6 6 1 1 1 1 2 2 1 1

DESCRIPTION (English) RING lock WASHER BOLT SHAFT BOLT WASHER ARM BLADE MOTOR Assy WASHER BOLT COVER CABLE CONNECTOR HOSE SPRAYER LEVER NUT LEVER

DESCRIPCION (Español) ANILLO traba ARANDELA TORNILLO EJE TORNILLO ARANDELA BRAZO PALETA MOTOR Conj.

ARANDELA TORNILLO TAPA CABLE CONECTADOR MANGUERA NEBULIZADOR PALANCA TUERCA PALANCA

ed. 07/2003

9-86 DESCRIPTION (Français) SEGMENT d'arret RONDELLE VIS ARBRE VIS RONDELLE BRAS BLADE MOTEUR Ens. RONDELLE VIS COUVERCLE CABLE CONNECTEUR TUYAU PULVÉRISATEUR LEVIER ÉCROU LEVIER

Brz 7-9190 NA

9-87

885

ed. 07/2003

Brz 7-9190 NA

RESERVOIR - ASSEMBLY - OPTIONAL DEPÓSITO - MONTAJE - OPCIONAL RÉSERVOIR - ENSEMBLE OPTIONEL ITEM REF. 1 2 3 4 5 6 7 8 9

885

PART Nº PIEZA Nº PIECE Nº 75286905 75281092 12644421 10979421 75253173 75253131 75286901 75286900 75286906

QTY. CANT. QTE. 1 1 2 2 1 1 1 1 1

DESCRIPTION (English) COVER BRACKET WASHER BOLT SWITCH HARNESS PUMP HOSE RESERVOIR

DESCRIPCION (Español) TAPA SOPORTE ARANDELA TORNILLO INTERRUPTOR MAZO-DE-CABLES BOMBA MANGUERA DEPÓSITO

ed. 07/2003

9-88 DESCRIPTION (Français) COUVERCLE SUPPORT RONDELLE VIS INTERRUPTEUR FAISCEAU POMPE TUYAU RESERVOIR

Brz 7-9190 NA

9-89

885

ed. 07/2003

Brz 7-9190 NA

FIRE EXTINGUISHER - ASSEMBLY (OPTIONAL) EXTINTOR - MONTAJE (OPCIONAL) EXTINTEUR - ENSEMBLE (OPTIONEL) ITEM REF. 1 2 3 4 5

PART Nº PIEZA Nº PIECE Nº 75245053 REF. 12644421 10516471 10902431

QTY. CANT. QTE. 1 1 2 2 2

DESCRIPTION (English) BRACKET FIRE EXTINGUISHER (Note) WASHER WASHER lock BOLT

9-90

DESCRIPCION (Español) SOPORTE EXTINTOR (Nota) ARANDELA ARANDELA presión TORNILLO

DESCRIPTION (Français) SUPPORT EXTINCTEUR (Note) RONDELLE RONDELLE VIS

Nota/Note: Extintor (fogo classes A,B,C) deve ser adquirido localmente / Extinguisher - local purchase (Class A,B,C fire types)

885

ed. 07/2003

Brz 7-9190 NA

9-90A

885

ed. 07/2003

Brz 7-9190 NA

SAFETY TRIANGLE SIGN - ASSEMBLY (OPTIONAL) TRIANGULO DE SEGURIDAD - MONTAJE (OPCIONAL) TRIANGLE DE SÉCURITÉ - ENSEMBLE (OPTIONEL) ITEM REF. 1 2 3 4 5 6 7 8 9 10

885

PART Nº PIEZA Nº PIECE Nº 10902631 10730101 321-4311 83976446 75322859 10516473 15896221 16043431 10516671 10519621

QTY. CANT. QTE. 2 2 1 1 1 2 2 2 2 2

DESCRIPTION (English) BOLT WASHER DECAL PLATE BRACKET WASHER NUT BOLT WASHER lock WASHER

DESCRIPCION (Español) TORNILLO ARANDELA CALCOMANIA PLACA SOPORTE ARANDELA TUERCA TORNILLO ARANDELA presión ARANDELA

ed. 07/2003

9-90B DESCRIPTION (Français) VIS RONDELLE ADHESIF PLAQUE SUPPORT RONDELLE ÉCROU VIS RONDELLE RONDELLE

Brz 7-9190 NA

9-91

885

ed. 07/2003

Brz 7-9190 NA

SEAT - MOUNTING ASIENTO DEL CONDUCTOR - MONTAJE SIEGE DE L'OPÉRATEUR - MONTAGE ITEM REF.

PART Nº PIEZA Nº PIECE Nº

QTY. CANT. QTE.

1 1 1

399261A1 399257A1 399259A1

1 1 1

2 3 4 5 6

16043631 75257663 75281142 16043131 12642021

4 1 1 8 8

7 8 9 10 11

7 8 9 10 11

249116A1 NSS NSS 495-11047 231-2447

249117A1 NSS NSS 495-11047 231-2447

1 1 1 1 2

1 1 1 1 2

DESCRIPTION (English)

DESCRIPCION (Español)

9-92 DESCRIPTION (Français)

SEAT Assy. vinyl (pg.9-94 to 9-100) SEAT Assy. fabric (pg.9-94 to 9-100) SEAT Assy. suspension optional (pg.9-102 to 9-112) BOLT PLATE upper PLATE lower BOLT WASHER

ASIENTO Conj. (pg.9-94 a 9-100) ASIENTO Conj. (pg.9-94 a 9-100) ASIENTO Conj. suspension opcional (pg.9-102 a 9-112) TORNILLO PLACA PLACA inferior TORNILLO ARANDELA

SIEGE Ens. SIEGE Ens. SIEGE Ens.

Belt safety 51mm (2in)

Cinturón 51mm (2in)

Ceinture 51mm (2in)

BELT safety (Note) WASHER WASHER WASHER NUT lock

CINTURÓN (Nota) ARANDELA ARANDELA ARANDELA TUERCA traba

CEINTURE (Note) RONDELLE RONDELLE RONDELLE ÉCROU d'arret

Belt safety 76mm (3in)

Cinturón 76mm (3in)

Ceinture 76mm (3in)

BELT safety (Note) WASHER WASHER WASHER NUT lock

CINTURÓN (Nota) ARANDELA ARANDELA ARANDELA TUERCA traba

CEINTURE (Note) RONDELLE RONDELLE RONDELLE ÉCROU d'arret

VIS PLAQUE PLAQUE inferieur VIS RONDELLE

Nota/Note: Se utilizado/If used/Si usado

885

ed. 07/2003

Brz 7-9190 NA

9-93

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - UPPER SEAT ASSY ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR ITEM REF.

1 2

3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28A 29 30 31 32 33 34 35 36 37 38

885

PART Nº PIEZA Nº PIECE Nº 399261A1 399257A1 346300A1 347041A1 346301A1 347042A1 NSS 345726A1 346302A1 347043A1 NSS 345726A1 345764A1 NSS 345731A1 345771A1 345778A1 934058R1 345743A1 345748A1 864-8016 60-4845T1 345749A1 345752A1 345753A1 345754A1 345774A1 345776A1 345744A1 345729A1 832-10408 345741A1 345755A1 345729A1 832-10408 345756A1 346303A1 345727A1 345765A1 345766A1 345767A1 345732A1 345733A1 345730A1 345731A1 345769A1 345768A1 345770A1 345771A1

QTY. CANT. QTE. 1 1 1 1 1 1 1 4 1 1 1 4 1 1 7 3 1 2 1 1 2 2 1 1 1 3 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 2 1 1 7 1 1 1 3

DESCRIPTION (English) SEAT Assy. vinyl SEAT Assy. fabric SEAT Assy. upper vinyl SEAT Assy. upper fabric CUSHION backrest vinyl CUSHION backrest fabric CUSHION backrest BOLT CUSHION seat vinyl CUSHION seat fabric CUSHION seat BOLT PLATE cover COVER BOLT RIVET KIT seatback adjust WASHER SPRING BOLT M8x40 BOLT M8x16 NUT LEVER HANDLE PLATE BOLT M6x10 BUSHING BOLT M8x18 ARM-REST LH WASHER NUT M8 COVER LH ARM-REST RH WASHER NUT M8 COVER RH HEADREST vinyl HEADREST fabric BUSHING RETAINER KIT lumbar support PLATE PLATE ROD BOLT HANDLE BOLT M6x10 BUSHING RIVET

DESCRIPCION (Español) ASIENTO Conj.

ASIENTO Conj.

ASIENTO Conj.

ASIENTO Conj.

RESPALDO vinyl RESPALDO tejido RESPALDO asiento TORNILLO ASIENTO vinyl ASIENTO tejido ASIENTO TORNILLO PLACA cubierta CAPA TORNILLO REMANCHE JUEGO ajuste ARANDELA RESORTE TORNILLO M8x40 TORNILLO M8x16 TUERCA PALANCA PERILLA PLACA TORNILLO M6x10 BUJE TORNILLO M8x18 REPOZA-BRAZO Izq. ARANDELA TUERCA M8 CAPA Izq. REPOZA-BRAZO Der. ARANDELA TUERCA M8 CAPA Der. APOYA-CABEZA vinyl APOYA-CABEZA tejido BUJE RETÉN JUEGO soporte PLACA PLACA VÁSTAGO TORNILLO PERILLA TORNILLO M6x10 BUJE REMANCHE

ed. 07/2003

9-94 DESCRIPTION (Français) SIEGE Ens. SIEGE Ens. SIEGE Ens. SIEGE Ens. APPUI vinyl APPUI tissu APPUI siege VIS SIÈGE vinyl SIÈGE tissu SIÈGE VIS PLAQUE GOBELET VIS RIVET JEU RONDELLE RESSORT VIS M8x40 VIS M8x16 ÉCROU LEVIER POMMEAU PLAQUE VIS M6x10 DOUILLE VIS M8x18 SUPPORT du bras gauche RONDELLE ÉCROU M8 GOBELET gauche SUPPORT du bras droit RONDELLE ÉCROU M8 GOBELET droit APPUI APPUI DOUILLE RETENTEUR JEU PLAQUE PLAQUE TIGE VIS POMMEAU VIS M6x10 DOUILLE RIVET

Brz 7-9190 NA

9-95

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - UPPER SEAT ASSY ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR ITEM REF. 39 40 41 41A 41B 42 43 44 45 46 47 48 49 50 51

885

PART Nº PIEZA Nº PIECE Nº 345772A1 345773A1 345747A1 345737A1 345777A1 345786A1 832-10408 345785A1 345783A1 934678R1 345729A1 934058R1 345728A1 864-8025 346103A1

QTY. CANT. QTE. 1 1 1 4 4 1 1 1 1 4 3 4 4 6 1

DESCRIPTION (English) BRACKET LEVER STRUCTURE GUIDE RIVET STOP NUT M8 KIT belt KIT seat rails BOLT M8x16 WASHER WASHER NUT M8 BOLT M8x25 BRACKET

DESCRIPCION (Español) SOPORTE PALANCA ESTRUCTURA GUIA REMANCHE TOPE TUERCA M8 JUEGO correa JUEGO TORNILLO M8x16 ARANDELA ARANDELA TUERCA M8 TORNILLO M8x25 SOPORTE

ed. 07/2003

9-96 DESCRIPTION (Français) SUPPORT LEVIER STRUCTURE GUIDE RIVET BUTEE ÉCROU M8 JEU JEU VIS M8x16 RONDELLE RONDELLE ÉCROU M8 VIS M8x25 SUPPORT

Brz 7-9190 NA

9-97

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - SUSPENSION ASSY ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR ITEM REF.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 39A 40 41

885

PART Nº PIEZA Nº PIECE Nº 399261A1 399257A1 346085A1 346086A1 346087A1 345783A1 NSS NSS 864-8025 345729A1 832-10408 864-8025 346103A1 346089A1 345729A1 832-10408 130726A1 346097A1 NSS 346108A1 3402570R1 346109A1 346110A1 346098A1 832-10408 346099A1 864-8016 346100A1 346107A1 934058R1 346105A1 NSS 346095A1 60-5623T1 800-4910 1281964C1 3225310R1 346096A1 3225306R1 130744A1 60-1559T1 60-1606T1 346088A1 NSS 3223483R1 K262122 3225327R1 3225314R1 346091A1

QTY. CANT. QTE. 1 1 1 1 1 1 2 1 4 4 4 6 1 5 6 6 1 1 1 1 6 2 2 1 3 1 2 1 4 4 1 1 1 4 1 1 4 1 1 2 2 1 1 1 3 1 2 1 2

DESCRIPTION (English) SEAT Assy. vinyl SEAT Assy. fabric SUSPENSION Assy.

PLATE upper seat BOOT KIT seat rails RAIL HANDLE BOLT M8x25 WASHER NUT M8 BOLT M8x25 BRACKET BEARING bracket WASHER NUT M8 BEARING bracket SHOCK-ABSORVER Assy.

SHOCK-ABSORVER BRACKET SPACER WASHER NUT M6 BOLT NUT M8 BRACKET BOLT M8x16 BASE BOLT WASHER ARM Assy.

ARM SHAFT BUSHING RING PIN guide ROLLER SHAFT PLATE SPRING voltage PLATE BOLT PLATE lower Assy.

PLATE STOP ANGLE-PLATE RIVET PLATE rubber KIT parts

DESCRIPCION (Español) ASIENTO Conj.

ASIENTO Conj.

SUSPENSIÓN Conj.

PLACA asiento sup.

PROTECTOR JUEGO RIEL PERILLA TORNILLO M8x25 ARANDELA TUERCA M8 TORNILLO M8x25 SOPORTE RODAMIENTO ARANDELA TUERCA M8 RODAMIENTO AMORTIGUADOR Conj.

AMORTIGUADOR SOPORTE DISTANCIADOR ARANDELA TUERCA M6 TORNILLO TUERCA M8 SOPORTE TORNILLO M8x16 BASE TORNILLO ARANDELA BRAZO Conj.

BRAZO EJE BUJE ANILLO PASADOR guía RODILLO EJE PLACA RESORTE PLACA TORNILLO PLACA inferior PLACA TOPE ESQUINERA REMANCHE PLACA goma JUEGO piezas

ed. 07/2003

9-98 DESCRIPTION (Français) SIEGE Ens. SIEGE Ens. SUSPENSION Ens. PLAQUE siege ANTI-poussière JEU RAIL POMMEAU VIS M8x25 RONDELLE ÉCROU M8 VIS M8x25 SUPPORT ROULEMENT RONDELLE ÉCROU M8 ROULEMENT AMORTISSEUR Ens. AMORTISSEUR SUPPORT ENTRETOISE RONDELLE ÉCROU M6 VIS ÉCROU M8 SUPPORT VIS M8x16 BASE VIS RONDELLE BRAS Ens. BRAS ARBRE DOUILLE SEGMENT CHEVILLE guide ROLEAU ARBRE PLAQUE RESSORT PLAQUE VIS PLAQUE inferieur PLAQUE BUTEE SUPPORT RIVET PLAQUE JEU

Brz 7-9190 NA

9-99

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - SUSPENSION ASSY ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR ITEM REF. 42 44 45 46 47 48 49 49A 50 51 52 53 54 55 56

885

PART Nº PIEZA Nº PIECE Nº 1281949C1 3225298R1 3230238R1 3230235R1 346089A1 346090A1 346094A1 NSS 3225318R1 K262120 346093A1 346092A1 3225299R1 3225282R1 3225332R1 3225315R1

QTY. CANT. QTE. 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English) YOKE WASHER RETAINER SPRING BEARING bracket SHOCK-ABSORVER HANDLE Assy.

HANDLE WASHER spring BUSHING PIN STRAP ROLLER GUIDE SPRING PLUG

DESCRIPCION (Español) HORQUILLA ARANDELA RETÉN RESORTE RODAMIENTO AMORTIGUADOR PERILLA Conj.

PERILLA ARANDELA resorte BUJE PASADOR CINTA RODILLO GUÍA RESORTE TAPÓN

ed. 07/2003

9-100 DESCRIPTION (Français) FOURCHE RONDELLE RETENTEUR RESSORT ROULEMENT AMORTISSEUR POMMEAU Ens. POMMEAU RONDELLE DOUILLE CHEVILLE BANDE ROLEAU GUIDE RESSORT BOUCHON

Brz 7-9190 NA

9-101

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - UPPER SEAT ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR ITEM REF.

1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

885

PART Nº PIEZA Nº PIECE Nº 399259A1 398546A1 406866A1 NSS 345726A1 406867A1 NSS 345726A1 345764A1 NSS 345731A1 345771A1 345778A1 934058R1 345743A1 345748A1 864-8016 60-4845T1 345749A1 345752A1 345753A1 345754A1 345774A1 345776A1 398151A1 345729A1 832-10408 345741A1

QTY. CANT. QTE. 1 1 1 1 4 1 1 4 1 1 7 3 1 2 1 1 2 2 1 1 1 3 1 1 1 1 1 1

DESCRIPTION (English) SEAT Assy. Suspension SUSPENSION Assy.

CUSHION backrest CUSHION backrest BOLT CUSHION seat CUSHION seat BOLT PLATE cover COVER BOLT RIVET KIT seatback adjust WASHER SPRING BOLT M8x40 BOLT M8x16 NUT LEVER HANDLE PLATE BOLT M6x10 BUSHING BOLT M8x18 ARM-REST LH WASHER NUT M8 COVER LH

DESCRIPCION (Español) ASIENTO Conj. Suspension SUSPENSIÓN Conj.

RESPALDO asiento RESPALDO asiento TORNILLO ASIENTO ASIENTO TORNILLO PLACA cubierta CAPA TORNILLO REMANCHE JUEGO ajuste ARANDELA RESORTE TORNILLO M8x40 TORNILLO M8x16 TUERCA PALANCA PERILLA PLACA TORNILLO M6x10 BUJE TORNILLO M8x18 REPOZA-BRAZO Izq. ARANDELA TUERCA M8 CAPA Izq.

ed. 07/2003

9-102 DESCRIPTION (Français)

SIEGE Ens. SUSPENSION Ens. APPUI siege APPUI siege VIS SIÈGE SIÈGE VIS PLAQUE GOBELET VIS RIVET JEU RONDELLE RESSORT VIS M8x40 VIS M8x16 ÉCROU LEVIER POMMEAU PLAQUE VIS M6x10 DOUILLE VIS M8x18 SUPPORT du bras gauche RONDELLE ÉCROU M8 GOBELET gauche

Brz 7-9190 NA

9-103

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - UPPER SEAT ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR ITEM REF. 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 41A 41B 42 43 44 45 46 47 48 49

885

PART Nº PIEZA Nº PIECE Nº 398152A1 345729A1 832-10408 345756A1 345727A1 345765A1 345766A1 345767A1 345732A1 345733A1 345730A1 345731A1 345769A1 345768A1 345770A1 345771A1 345772A1 345773A1 345747A1 345737A1 345777A1 345786A1 832-10408 345785A1 345783A1 934678R1 345729A1 934058R1 345728A1

QTY. CANT. QTE. 1 1 1 1 1 2 1 1 2 1 1 7 1 1 1 3 1 1 1 4 4 1 1 1 1 4 3 4 4

DESCRIPTION (English) ARM-REST RH WASHER NUT M8 COVER RH HEADREST fabric BUSHING RETAINER KIT lumbar support PLATE PLATE ROD BOLT HANDLE BOLT M6x10 BUSHING RIVET BRACKET LEVER STRUCTURE GUIDE RIVET STOP NUT M8 KIT belt KIT seat rails BOLT M8x16 WASHER WASHER NUT M8

DESCRIPCION (Español) REPOZA-BRAZO Der. ARANDELA TUERCA M8 CAPA Der. APOYA-CABEZA tejido BUJE RETÉN JUEGO soporte PLACA PLACA VÁSTAGO TORNILLO PERILLA TORNILLO M6x10 BUJE REMANCHE SOPORTE PALANCA ESTRUCTURA GUÍA REMANCHE TOPE TUERCA M8 JUEGO correa JUEGO TORNILLO M8x16 ARANDELA ARANDELA TUERCA M8

ed. 07/2003

9-104 DESCRIPTION (Français) SUPPORT du bras droit RONDELLE ÉCROU M8 GOBELET droit APPUI DOUILLE RETENTEUR JEU PLAQUE PLAQUE TIGE VIS POMMEAU VIS M6x10 DOUILLE RIVET SUPPORT LEVIER STRUCTURE GUIDE RIVET BUTEE ÉCROU M8 JEU JEU VIS M8x16 RONDELLE RONDELLE ÉCROU M8

Brz 7-9190 NA

9-105

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - UPPER SEAT ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO SUPERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE SUPÉRIEUR ITEM REF. 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73

885

PART Nº PIEZA Nº PIECE Nº 864-8025 345784A1 345757A1 NSS 345758A1 345735A1 345726A1 345759A1 345761A1 345726A1 345763A1 345762A1 345779A1 345775A1 NSS 345780A1 345781A1 345782A1 345734A1 NSS 345735A1 345736A1 345739A1 345740A1 345738A1 NSS 345103A1 345735A1

QTY. CANT. QTE. 6 1 1 1 1 2 4 1 1 2 1 1 1 1 1 1 1 1 1 1 2 2 1 4 1 1 2 4

DESCRIPTION (English) BOLT M8x25 BRACKET PLATE Assy.

PLATE SPRING RIVET BOLT LOCK COVER BOLT HANDLE HANDLE ROD LEVER Assy.

LEVER SPRING BUSHING BOLT PLATE Assy.

PLATE RIVET SPRING BRACKET BOLT COVER COVER WASHER RIVET

DESCRIPCION (Español) TORNILLO M8x25 SOPORTE PLACA Conj.

PLACA RESORTE REMANCHE TORNILLO TRABA CAPA TORNILLO PERILLA PERILLA VÁSTAGO PALANCA Conj.

PALANCA RESORTE BUJE TORNILLO PLACA Conj.

PLACA REMANCHE RESORTE SOPORTE TORNILLO CAPA CAPA ARANDELA REMANCHE

ed. 07/2003

9-106 DESCRIPTION (Français) VIS M8x25 SUPPORT PLAQUE Ens. PLAQUE RESSORT RIVET VIS ARRÊT GOBELET VIS POMMEAU POMMEAU TIGE LEVIER Ens. LEVIER RESSORT DOUILLE VIS PLAQUE Ens. PLAQUE RIVET RESSORT SUPPORT VIS GOBELET GOBELET RONDELLE RIVET

Brz 7-9190 NA

9-107

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - SUSPENSION ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR ITEM REF.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

885

PART Nº PIEZA Nº PIECE Nº 399259A1 398546A1 345133A1 398547A1 345101A1 345100A1 345103A1 345113A1 398142A1 NSS 345100A1 345102A1 345103A1 345099A1 345100A1 345108A1 864-8016 832-10408 345107A1 NSS 345100A1 345106A1 840-1516 398150A1 NSS 345100A1 3402553R1 895-18010 345131A1 NSS

QTY. CANT. QTE. 1 1 1 1 1 18 1 2 1 1 4 2 2 1 2 1 2 2 1 1 4 1 3 1 1 8 4 4 1 2

DESCRIPTION (English)

DESCRIPCION (Español)

SEAT Assy. Suspension SUSPENSION Assy. (not shown) BASE BAR PLATE seat PLUG (not shown) WASHER (not shown) ROLLER (not shown) LEVER control LEVER PLUG (not shown) RIVET WASHER COVER PLUG PLATE BOLT M8x16 NUT M8 LEVER Assy.

LEVER PLUG (not shown) HANDLE BOLT M5x16 KIT SCHOCK-ABSORVER PLUG (not shown) WASHER WASHER KIT ANGLE-PLATE

ASIENTO Conj. Suspension SUSPENSIÓN Conj. (nó ilustrado) BASE BARRA PLACA asiento TAPÓN (nó ilustrado) ARANDELA (nó ilustrado) RODILLO (nó ilustrado) PALANCA mando PALANCA TAPÓN (nó ilustrado) REMANCHE ARANDELA CAPA TAPÓN PLACA TORNILLO M8x16 TUERCA M8 PALANCA Conj.

PALANCA TAPÓN (nó ilustrado) PERILLA TORNILLO M5x16 JUEGO AMORTIGUADOR TAPÓN (nó ilustrado) ARANDELA ARANDELA JUEGO ESQUINERA

ed. 07/2003

9-108 DESCRIPTION (Français) SIEGE Ens. SUSPENSION Ens. BASE TIGE PLAQUE BOUCHON RONDELLE ROLEAU LEVIER LEVIER BOUCHON RIVET RONDELLE GOBELET BOUCHON PLAQUE VIS M8x16 ÉCROU M8 LEVIER Ens. LEVIER BOUCHON POMMEAU VIS M5x16 JEU AMORTISSEUR BOUCHON RONDELLE RONDELLE JEU SUPPORT

Brz 7-9190 NA

9-109

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - SUSPENSION ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR ITEM REF. 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

885

PART Nº PIEZA Nº PIECE Nº 614-8016 60-3231T1 345132A1 345098A1 345109A1 NSS 345113A1 345112A1 934058R1 345100A1 60-3242T1 345111A1 345110A1 345095A1 60-4845T1 L18337 345114A1 NSS 345112A1 934058R1 345100A1 60-4895T1 345118A1 345125A1 NSS 345100A1 864-8012 832-10408 345120A1 345121A1

QTY. CANT. QTE. 2 2 2 2 1 1 4 2 1 22 2 4 4 4 4 9 1 1 2 1 8 1 2 1 1 12 1 1 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

BOLT M8x16 MOUNT RIVET PIN KIT ARM ROLLER BOLT WASHER PLUG (not shown) MOUNT BOLT GUIDE SPACER NUT STRAP KIT SPRING BOLT WASHER PLUG (not shown) NUT ADAPTER KIT COMPRESSOR PLUG (not shown) BOLT M8x12 NUT M8 BRACKET PLATE

TORNILLO M8x16 COJÍN REMANCHE PASADOR JUEGO BRAZO RODILLO TORNILLO ARANDELA TAPÓN (nó ilustrado) COJÍN TORNILLO GUIA DISTANCIADOR TUERCA CINTA JUEGO RESORTE TORNILLO ARANDELA TAPÓN (nó ilustrado) TUERCA ADAPTADOR JUEGO COMPRESOR TAPÓN (nó ilustrado) TORNILLO M8x12 TUERCA M8 SOPORTE PLACA

ed. 07/2003

9-110 DESCRIPTION (Français) VIS M8x16 COUSSIN RIVET CHEVILLE JEU BRAS ROLEAU VIS RONDELLE BOUCHON COUSSIN VIS GUIDE ENTRETOISE ÉCROU BANDE JEU RESSORT VIS RONDELLE BOUCHON ÉCROU ADAPTEUR JEU COMPRESSEUR BOUCHON VIS M8x12 ÉCROU M8 SUPPORT PLAQUE

Brz 7-9190 NA

9-111

885

ed. 07/2003

Brz 7-9190 NA

SEAT ASSY - SUSPENSION ASSY (OPTIONAL) ASIENTO DEL CONDUCTOR - CONJUNTO INFERIOR (OPCIONAL) SIEGE DE L'OPÉRATEUR - ENSEMBLE INFÉRIEUR ITEM REF. 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75

885

PART Nº PIEZA Nº PIECE Nº 60-4895T1 L18337 254782A1 NSS 345100A1 345118A1 L18337 60-4895T1 345123A1 NSS 345100A1 L18337 345115A1 345116A1 345117A1 398148A1 NSS 345100A1 60-4845T1 345110A1 345112A1 345113A1 L18337 864-8012 398149A1 345100A1 3225292R1 398143A1 398146A1 300521A1

QTY. CANT. QTE. 1 5 1 1 12 2 8 2 1 1 12 10 1 1 1 1 1 6 3 2 1 2 6 1 1 22 12 1 1 1

DESCRIPTION (English) NUT STRAP KIT HOSE PLUG (not shown) ADAPTER STRAP NUT KIT HARNESS PLUG (not shown) STRAP (not shown) STRAP PIN BOLT PLATE Assy.

PLATE PLUG (not shown) NUT (not shown) GUIDE (not shown) BOLT (not shown) ROLLER (not shown) STRAP BOLT M8x12 (not shown) COVER PLUG CLIP (not shown) CABLE (not shown) CABLE (not shown) KIT parts

DESCRIPCION (Español) TUERCA CINTA JUEGO MANGUERA TAPÓN (nó ilustrado) ADAPTADOR CINTA TUERCA JUEGO MAZO-DE-CABLES TAPÓN (nó ilustrado) CINTA (nó ilustrado) CINTA PASADOR TORNILLO PLACA Conj.

PLACA TAPÓN (nó ilustrado) TUERCA (nó ilustrado) GUIA (nó ilustrado) TORNILLO (nó ilustrado) RODILLO (nó ilustrado) CINTA TORNILLO M8x12 (nó ilustrado) CAPA TAPÓN CLIP (nó ilustrado) CABLE (not shown) CABLE (not shown) JUEGO piezas

ed. 07/2003

9-112 DESCRIPTION (Français) ÉCROU BANDE JEU TUYAU BOUCHON ADAPTEUR BANDE ÉCROU JEU FAISCEAU BOUCHON BANDE BANDE CHEVILLE VIS PLAQUE Ens. PLAQUE BOUCHON ÉCROU GUIDE VIS ROLEAU BANDE VIS M8x12 GOBELET BOUCHON CLIP CABLE CABLE JEU

Brz 7-9190 NA

9-113

885

ed. 07/2003

Brz 7-9190 NA

DECALS CALCOMANIAS DÉCALQUES ITEM REF. 1 2 2 2 3 4 5 6 6 6 7 8 8 9 9 9 10 11 12 12 12 13 14 15 16 17 18 18 18 19 19 19 20 20 20 20 21 22 23 23

885

PART Nº PIEZA Nº PIECE Nº 75320222 75213512 75239041 75237767 75253501 75253332 76036500 334035A1 332512A1 334034A1 75321640 75238890 73152904 73120189 73108814 73120188 75322187 75320235 79013499 73107891 79013488 186989A1 79105247 75251205 73163151 75254779 75238899 73152851 75239712 334001A2 382622A1 334000A2 75320377 75320376 75320378 75320236 75281803 73163135 75238930 73152838

QTY. CANT. QTE. 2 2 2 2 5 1 1 1 1 1 1 2 2 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1

DESCRIPTION (English) DECAL 885 DECAL warning - port.

DECAL warning - eng.

DECAL warning - span.

STRIPE warning 12V DECAL warning 12V DECAL emissions - eng.

DECAL fan warning - port.

DECAL fan warning - eng.

DECAL fan warning - span.

DECAL heater DECAL articulated - port./span.

DECAL articulated - eng.

DECAL front axle lock - port.

DECAL front axle lock - eng.

DECAL front axle lock - span.

DECAL fuse box DECAL CASE logo DECAL master key - port.

DECAL master key - eng.

DECAL master key - span.

EMBLEM CASE DECAL master switch on-off DECAL ignition switch DECAL fuel DECAL accelerator DECAL engine control - port.

DECAL engine control - eng.

DECAL engine control - span.

DECAL owner's manual - port.

DECAL owner's manual - eng.

DECAL owner's manual - span.

DECAL CASE stripe RH DECAL CASE stripe RH DECAL CASE stripe LH DECAL CASE stripe LH DECAL fuses DECAL lifting eye DECAL engine start up - port.

DECAL engine start up - eng.

DESCRIPCION (Español) CALCOMANIA 885 CALCOMANIA advertência - port.

CALCOMANIA advertência - ing.

CALCOMANIA advertência - esp.

CINTA advertencia 12V CALCOMANIA advertencia 12V CALCOMANIA emisiones - ing.

CALCOMANIA adv. hélice - port.

CALCOMANIA adv. hélice - ing.

CALCOMANIA adv. hélice - esp.

CALCOMANIA calentador CALCOMANIA articulada - port.

CALCOMANIA articulada - ing.

CALCOMANIA fij. eje - port.

CALCOMANIA fij. eje - ing.

CALCOMANIA fij. eje - esp.

CALCOMANIA caja fusibles CALCOMANIA logo CASE CALCOMANIA llave princ. - port.

CALCOMANIA llave princ. - ing.

CALCOMANIA llave princ. - esp.

EMBLEMA CASE CALCOMANIA llave principal CALCOMANIA llave encendido CALCOMANIA combustible CALCOMANIA acelerador CALCOMANIA cont. motor - port.

CALCOMANIA cont. motor - ing.

CALCOMANIA cont. motor - esp.

CALCOMANIA manual - port.

CALCOMANIA manual - ing.

CALCOMANIA manual - esp.

CALCOMANIA faja CASE der.

CALCOMANIA faja CASE der.

CALCOMANIA faja CASE izq.

CALCOMANIA faja CASE izq.

CALCOMANIA fusibles CALCOMANIA alza izamiento CALCOMANIA partida motor - port.

CALCOMANIA partida motor - ing.

ed. 07/2003

9-114 DESCRIPTION (Français) ADHESIF 885 ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

RUBAN 12V ADHESIF 12V ADHESIF - ang.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF ADHESIF - port.

ADHESIF - ang.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF ADHESIF logo CASE ADHESIF - port.

ADHESIF - esp.

ADHESIF - ang.

EMBLEME CASE ADHESIF ADHESIF ADHESIF carburant ADHESIF ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF CASE droit ADHESIF CASE droit ADHESIF CASE gauche ADHESIF CASE gauche ADHESIF ADHESIF ADHESIF - port.

ADHESIF - ang.

Brz 7-9190 NA

9-115

885

ed. 07/2003

Brz 7-9190 NA

DECALS CALCOMANIAS DÉCALQUES ITEM REF. 23 24 24 24 25 25 25 26 26 26 27 27 27 28 29 30 30 30 31 31 31 32 32 32 33 33 33 34 34 34 35 35 35 36 36 36 37 37 37 38

885

PART Nº PIEZA Nº PIECE Nº 75239711 75320332 75320340 75320346 412475A1 412471A1 412472A1 73120479 74029499 73120478 75322291 75259265 75322292 75322188 75255784 75259380 75259378 75259381 334016A1 328904A1 334015A1 391150A1 393538A1 391149A1 124273A1 321-7030 124271A1 391267A1 283609A1 391266A1 75259382 75259377 75259387 334665A1 329044A1 334664A1 336009A1 335889A1 336011A1 73109097

QTY. CANT. QTE. 1 1 1 1 1 1 1 1 1 1 2 2 2 1 1 2 2 2 3 3 3 1 1 1 1 1 1 10 10 10 1 1 1 1 1 1 1 1 1 1

DESCRIPTION (English)

DESCRIPCION (Español)

DECAL engine start up - span.

DECAL maint. (Clark) - port.

DECAL maint. (Clark) - eng.

DECAL maint. (Clark) - span.

DECAL flammable - port.

DECAL flammable - eng.

DECAL flammable - span.

DECAL cold start - port DECAL cold start - eng DECAL cold start - span.

DECAL scissors point - port.

DECAL scissors point - eng.

DECAL scissors point - span.

DECAL switches TAG operation instructions DECAL wheel lean lock - port.

DECAL wheel lean lock - ing.

DECAL wheel lean lock - esp.

DECAL hydr. accumulator - port.

DECAL hydr. accumulator - ing.

DECAL hydr. accumulator - esp.

DECAL misuse hazard - port.

DECAL misuse hazard - ing.

DECAL misuse hazard - esp.

DECAL do not jumpnó salte - port.

DECAL do not jumpnó salte - ing.

DECAL do not jumpnó salte - esp.

DECAL pinch point - port.

DECAL pinch point - ing.

DECAL pinch point - esp.

DECAL frame lock - port.

DECAL frame lock - ing.

DECAL frame lock - esp.

DECAL pressurized fluid - port.

DECAL pressurized fluid - ing.

DECAL pressurized fluid - esp.

DECAL pressurized system - port.

DECAL pressurized system - ing.

DECAL pressurized system - esp.

TAG cooling system

CALCOMANIA partida motor - esp.

CALCOMANIA (Clark) - port.

CALCOMANIA (Clark) - ing.

CALCOMANIA (Clark) - esp.

CALCOMANIA inflamable - port.

CALCOMANIA inflamable - ing.

CALCOMANIA inflamable - esp.

CALCOMANIA partida frio - port.

CALCOMANIA partida frio - ing.

CALCOMANIA partida frio - esp.

CALCOMANIA cortante - port.

CALCOMANIA cortante - ing.

CALCOMANIA cortante - esp.

CALCOMANIA interruptores ETIQUETA instruciones CALCOMANIA traba ruedas - port.

CALCOMANIA traba ruedas - ing.

CALCOMANIA traba ruedas - esp.

CALCOMANIA acumulador - port.

CALCOMANIA acumulador - ing.

CALCOMANIA acumulador - esp.

CALCOMANIA risco - port.

CALCOMANIA risco - ing.

CALCOMANIA risco - esp.

CALCOMANIA nó salte - port.

CALCOMANIA nó salte - ing.

CALCOMANIA nó salte - esp.

CALCOMANIA apriete - port.

CALCOMANIA apriete - ing.

CALCOMANIA apriete - esp.

CALCOMANIA traba chassis port.

CALCOMANIA traba chassis ing.

CALCOMANIA traba chassis esp.

CALCOMANIA fluido - port.

CALCOMANIA fluido - ing.

CALCOMANIA fluido - esp.

CALCOMANIA presión - port.

CALCOMANIA presión - ing.

CALCOMANIA presión - esp.

ETIQUETA fluido refrig.

ed. 07/2003

9-116 DESCRIPTION (Français) ADHESIF - esp.

ADHESIF (Clark) - port.

ADHESIF (Clark) - ing.

ADHESIF (Clark) - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF ETIQUETTE ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ETIQUETTE

Brz 7-9190 NA

9-117

885

ed. 07/2003

Brz 7-9190 NA

DECALS CALCOMANIAS DÉCALQUES ITEM REF. 39 39 39 40 40 40 41 41 41 42 42 42 43 43 44

885

PART Nº PIEZA Nº PIECE Nº 75259383 75259367 75259391 334575A1 323694A1 334576A1 75259385 75259376 75259392 75259384 75259368 75259393 73116394 75322353 75259379

QTY. CANT. QTE. 2 2 2 2 2 2 2 2 2 1 1 1 6 2 1

DESCRIPTION (English)

DESCRIPCION (Español)

DECAL runover hazard - port.

DECAL runover hazard - ing.

DECAL runover hazard - esp.

DECAL crush hazard - port.

DECAL crush hazard - ing.

DECAL crush hazard - esp.

DECAL hot surface - port.

DECAL hot surface - ing.

DECAL hot surface - esp.

DECAL danger starting - port.

DECAL danger starting - ing.

DECAL danger starting - esp.

ANTI-SKID (not shown) ANTI-SKID (not shown) DECAL master switch (not shown)

CALCOMANIA riesgo - port.

CALCOMANIA riesgo - ing.

CALCOMANIA riesgo - esp.

CALCOMANIA riesgo - port.

CALCOMANIA riesgo - ing.

CALCOMANIA riesgo - esp.

CALCOMANIA sup. caliente - port.

CALCOMANIA sup. caliente - ing.

CALCOMANIA sup. caliente - esp.

CALCOMANIA peligro - port.

CALCOMANIA peligro - ing.

CALCOMANIA peligro - esp.

ANTI-DESLIZANTE (not shown) ANTI-DESLIZANTE (not shown) CALCOMANIA llave principal (nó ilustrado)

ed. 07/2003

9-118 DESCRIPTION (Français) ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ADHESIF - port.

ADHESIF - ang.

ADHESIF - esp.

ANTI-DÉRAPANT ANTI-DÉRAPANT ADHESIF

Brz 7-9190 NA

NOTES

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 10101101 10141387 10184317 10257060 10279985 10372711 10372711 10384511 10450690 10516471 10516471 10516471 10516471 10516471 10516471 10516471 10516473 10516473 10516473 10516479 10516613 10516671 10516671 10516671 10516671 10516671 10516673 10516679 10516679 10516871 10516871 10516871 10516871 10516871 10516871 10516871 10516871 10516871 10516873 10516873 10516873 10516873 10516879 10516879 10516879 10516879 10517071 10517071 10517071 10517073 10517073 10517073 10517271 10517271 10517271 10517271 10517271 10517679 10517679 10519301 10519401 10519401

885

PG. PAG. PAG. 9-82 4-22B 3-8 4-22 3-8 4-14 7-2 3-2 4-22 4-56 5-4 6-44 8-64 8-68 9-84B 9-90 4-16 4-22 9-90B 3-4 4-28 4-22 4-56 5-4 9-10 9-90B 4-28 7-2 7-10 2-20 5-4 7-12 8-16 8-26 8-68 9-4 9-12 9-22 2-14 3-4 4-28 4-40 3-8 6-58 9-76 9-76 6-60 8-38 8-64 2-6 8-50 9-8D 2-4 6-60 6-60 8-8 9-14 9-8B 9-26 4-8 4-22B 8-52

10-1 ITEM REF.

19 46 11 29 12 12 32 14 40 15 43 44 27 23 2 4 34 32 6 19 8 6 22 16 15 9 12 17 9 6 36 14 5 5 17 19 13 23 9 18 2 7 28 8 11 14 30 2 16 10 16 4 15 9 35 14 3 3 19 6 47 17

PART Nº PIEZA Nº PIECE Nº 10519401 10519621 10519621 10519621 10519621 10519621 10519621 10519621 10519621 10519621 10519621 10519621 10520001 10520121 10520201 10520221 10520221 10569371 10569470 10571971 10615479 10615479 10719321 10719321 10730101 10730101 10730107 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10730301 10734201 10734201 10902021 10902030 10902030 10902031 10902131 10902131 10902221 10902221 10902221 10902221 10902231 10902331 10902431 10902431 10902431 10902431

PG. PAG. PAG. 8-68 5-4 6-6 7-2 7-10 7-12 7-16 8-52 8-68 9-2 9-2 9-90B 9-4 4-22 8-8 3-6 8-58 9-82 6-60 8-56 4-30 9-76 8-124 9-26 9-82 9-90B 9-82 8-50 8-2 8-20 8-22 8-24 8-28 8-36 8-44 8-46 8-46 8-48 8-56 8-78 9-4 9-36 9-40 9-76 9-32 9-32B 9-76 9-82 9-82 5-2 4-22B 9-38 4-20 4-56 6-44 8-68 9-84B 3-4 4-18 4-30 6-6 8-130

ITEM REF.

24 30 4 19 4 11 2 1 34 2 21 10 23 34 15 6 10 22 20 18 2 8 16 29 12 2 5 19 8 4 4 20 8 3 13 7 31 4 19 5 2 7 5 37 20 49 9 4 11 14 45 3 3 14 45 14 1 14 3 4 6 7

PART Nº PIEZA Nº PIECE Nº 10902431 10902431 10902631 10902631 10903031 10903031 10903031 10903031 10903431 10903431 10903431 10903931 10903931 109311H 10977531 10977534 10977611 10977611 10977731 10977731 10978021 10979321 10979421 11054590 11054790 11054890 11054990 11054990 11055090 11055090 11055190 11055890 11061076 11061076 11061076 11061675 11065476 11087971 11103031 11103031 11106031 11106031 11106031 11106121 11106131 11106231 11106231 11106231 11106231 11106231 11106231 11106231 11106231 11106231 11106231 11106431 11106431 11106431 11106431 11106431 11106431 11106431

ed. 07/2003

PG. PAG. PAG. 9-32B 9-90 9-32 9-90B 3-2 5-4 8-64 8-68 5-4 8-64 8-68 4-20 8-52 4-52 4-14 6-4 4-42 4-48 4-16 4-22 4-14 9-32B 9-88 4-18 4-52 4-18 4-18 4-52 4-18 4-52 4-18 4-22B 8-104 8-114 9-24 8-116 7-4 7-2 3-8 8-68 2-20 6-8 8-26 9-22 2-6 2-10 2-4 3-8 4-28 4-40 6-60 8-2B 8-12 9-4 9-34 2-2 2-14 2-20 3-4 3-8 8-14 8-26

ITEM REF.

55 5 10 1 19 42 19 1 47 28 6 6 15 17 21 2 13 5 33 30 19 58 4 9 8 5 7 9 6 10 10 43 1 1 3 11 14 3 9 18 13 1 15 22 8 9 30 4 1 6 21 2 26 21 5 18 8 3 1 24 15 6

PART Nº PIEZA Nº PIECE Nº 11106431 11106431 11106431 11106431 11106631 11106631 11106631 11106631 11106631 11106631 11106631 11106631 11106631 11106631 11107031 11107031 11107031 11107031 11107331 11107331 11107331 11107331 11107331 11107331 11107431 11107631 11112131 11112331 11112431 11112431 11112431 11112431 11112631 11112631 11112631 11112831 11112831 11113031 11113031 11113231 11113231 11113231 11113431 11113631 11113631 11113731 11113731 11114631 11118431 11118537 11118537 11127531 11195371 11195371 11195471 11195471 11195479 11227721 11343831 11343831 11390531 11398137

PG. PAG. PAG. 9-4 9-12 9-32 9-32 2-6 2-20 6-2 6-8 6-46 7-12 8-54 8-124 9-8D 9-76 8-50 7-12 8-52 9-10 8-50 8-12 8-36 8-46 8-48 8-56 9-78 6-58 9-22 4-22 3-2 6-12 6-60 9-32 8-50 2-2 9-4 4-6 9-8D 8-56 9-4 4-6 6-4 9-2 3-6 8-64 9-26 5-4 9-26 8-124 8-8 2-2 7-2 8-58 4-14 7-2 4-42 4-48 3-8 6-46 9-76 9-76 2-2 8-124

ITEM REF.

30 12 1 6 11 5 1 21 22 26 6 34 5 13 10 18 20 21 21 21 8 25 11 10 2 6 26 14 6 7 29 30 15 3 26 5 3 14 24 4 4 18 9 23 23 37 26 14 13 7 34 11 22 29 14 6 17 5 12 18 22 28

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-2 PART Nº PIEZA Nº PIECE Nº 11398137 11701721 11701721 11701721 11701721 11701721 11701721 11701721 11701721 11701731 11701731 11701731 11702921 11702921 11702921 11702921 11707331 11945008 11945008 12104121 12104121 12164121 12164121 12164321 12164427 12164721 12179490 124271A1 124273A1 12574921 12575127 12575321 12575721 12577221 12577221 12601479 12638101 12638101 12638501 12638501 12638601 12638601 12638601 12638601 12638621 12638621 12639701 12639701 12639701 12639701 12639701 12639701 12642021 12642021 12644321 12644321 12644321 12644321 12644421 12644421 12644421 12645031

885

PG. PAG. PAG. 8-126 8-50 2-2 8-12 8-36 8-46 8-48 8-52 8-56 9-32 9-32 9-34 2-4 3-2 3-6 6-12 8-24 4-22 4-24 4-42 4-42 2-2 6-60 9-30 2-2 6-6 2-10 9-116 9-116 9-4 9-4 6-48 6-46 6-58 9-32 4-40 4-14 4-14 4-22 4-28 8-54 9-32 9-32 9-78 9-32 9-34 4-18 4-30 4-32 9-32 9-32B 9-38 9-82 9-92 8-50 8-50 2-2 8-52 4-42 9-88 9-90 6-12

ITEM REF.

33 12 21 20 20 26 9 26 7 27 32 2 5 7 1 13 9 4 14 5 10 23 34 9 13 8 6 33 33 9 15 2 6 7 16 13 18 20 41 10 7 28 39 3 2 4 2 3 2 11 43 2 23 6 11 13 20 21 7 3 3 11

PART Nº PIEZA Nº PIECE Nº

PG. PAG. PAG.

12645031 12645031 12645031 12645031 12646721 12646721 12646721 12646721 12646721 12646721 12646821 12646821 12646821 12646821 12646821 12646821 12646921 12646921 12646921 12646921 12646921 12646921 12646921 12648521 12648521 12648531 1281949C1 1281964C1 13000010 13000990 130726A1 130744A1 131-31 13274211 13275811 13276117 13276117 13276617 13276617 13297317 13301717 1331087C1 13313217 13313217 13313217 13400773 13407211 13407211 13407211 13407811 13407811 1342054C1 13530330 14000490 14094910 14097910 14098700 14142490 14144790 14148290 14151195 14152190

6-58 7-10 7-16 8-64 2-4 2-8 8-58 2-12 4-42 4-56 2-6 2-10 2-4 2-14 2-20 4-40 2-2 3-6 4-6 4-24 5-4 6-12 9-32 9-8D 9-22 6-12 9-100 9-98 9-78 9-76 9-98 9-98 4-2 3-8 3-2 7-2 7-4 9-38 9-40 4-14B 5-2 9-76 4-14 4-16 9-38 7-4 8-56 8-116 9-26 8-122 9-2 5-2 3-6 9-78 8-52 4-28 4-32 4-40 4-48 4-48 4-46 4-40

ITEM REF.

11 7 15 7 2 4 19 9 11 23 9 10 29 13 2 12 2 11 2 6 20 6 15 2 25 14 42 30 7 2 13 34 22 16 12 1 2 11 1 4 4 31 5 2 6 5 13 15 6 50 4 6 13 10 14 11 3 5 4 3 7 4

PART Nº PIEZA Nº PIECE Nº 14170470 14254231 14257830 14258430 14258530 142952A1 142955A1 14306331 14422020 14437785 14437985 14437985 14438085 14438085 14438085 14438085 14457280 14457280 14457280 14457680 14457680 14457680 14463280 14465180 14465180 14465180 14465180 14465480 14465480 14465480 14465480 14465480 14465480 14465480 14465780 14465780 14465780 14466480 14466880 14467980 14476531 14496321 14496401 14496401 14496431 14496431 14496431 14496431 14496431 14496431 14496531 14496531 14496531 14496531 14496531 14496621 14496621 14496621 14496621 14496621 14496621 14496621

ed. 07/2003

PG. PAG. PAG. 9-10 9-26 3-6 9-4 8-116 4-2 4-2 9-32 8-10 7-12 8-64 8-68 7-14 7-14 7-16 8-64 5-4 8-64 8-68 5-4 8-64 8-68 8-56 8-104 8-108 8-110 8-114 8-100 8-102 8-104 8-106 8-108 8-110 8-114 8-100 8-102 8-106 8-116 8-58 8-2B 4-22 6-4 4-20 8-130 3-2 5-2 5-4 8-64 8-68 9-84B 4-26 4-28 9-32 9-34 9-76 2-20 4-42 7-12 8-2B 8-68 9-4 9-8D

ITEM REF.

13 31 7 36 4 27 31 24 6 23 13 20 10 12 8 32 41 21 3 46 30 44 17 6 4 8 7 8 9 14 9 3 12 14 4 7 7 5 8 7 11 3 5 4 10 15 44 20 2 4 5 6 35 9 4 12 2 17 3 16 20 6

PART Nº PIEZA Nº PIECE Nº 14496621 14496621 14496731 14496731 14496931 14497131 14497331 14497331 149155A1 149554A1 149934A1 149935A1 149937A1 149938A1 149939A1 149940A1 149941A1 149942A1 149943A1 149945A1 149946A1 15000040 15000060 1546549C1 1546549C1 15500121 15500121 15500121 15540331 15540431 15540931 15541031 15541231 15644101 15644101 15644101 15835231 15846437 15861731 15896218 15896218 15896221 15896221 15896221 15896221 15896411 15896411 15981231 15981231 15981531 15984131 15988431 15988431 15990531 15994031 15997231 15997231 15997331 15997331 15997731 16042931 16043131

PG. PAG. PAG. 9-76 9-76 6-4 9-32 2-2 9-26B 6-48 9-22 2-16 2-16 6-10 6-10 8-2B 8-2B 8-2B 8-72 8-72 8-72 8-72 9-80 9-82 9-78 9-78 4-2 4-2 7-12 8-16 8-26 9-26 8-2 8-56 8-38 4-24 4-14 9-40 9-82 9-14 2-2 9-26 4-22 4-24 4-20 4-20 9-32B 9-90B 4-14 4-52 2-4 6-60 9-4 9-14 6-60 9-4 9-26B 2-2 9-8B 9-26 9-22 9-28 6-48 8-48 9-92

ITEM REF.

10 15 5 29 16 2 3 5 1 10 8 6 15 21 3 4 1 5 7 9 8 20 23 27 7 3 7 2 3 1 4 24 12 8 2 15 18 3 13 1 2 44 7 16 5 16 8 5 21 18 12 1 10 2 5 21 20 4 3 5

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043231 16043421 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043431 16043631 16043631 16043631 16043631 16043631 16043631 16043831 16043831 16043831 16043831 16043931 16043931 16044031 16044131 16044131 16044331 16044331 16044331 16044331 16044531 16044831 16044831 16045021 16045021 16100811 16100821 16100821 16100821 16100821 16100821 16100821

885

PG. PAG. PAG. 4-22 4-22B 4-26 8-2 8-20 8-22 8-24 8-28 8-36 8-56 8-78 9-2 9-2 9-4 9-32B 9-36 9-40 4-22 2-4 4-28 4-56 6-6 6-12 6-58 7-10 7-12 8-14 9-32 9-76 9-76 9-90B 2-8 7-10 7-16 8-64 9-82 9-92 3-2 7-16 8-46 9-82 2-12 9-4 8-52 7-10 9-82 8-58 2-14 8-44 8-48 5-4 2-12 8-16 8-30 8-68 7-2 8-50 2-14 3-2 4-28 5-4 7-10

10-3 ITEM REF.

13 42 4 7 5 5 19 7 4 8 4 1 20 1 46 6 4 5 1 9 21 3 10 10 3 10 5 38 5 36 8 5 6 16 8 30 2 22 1 6 21 8 16 2 12 28 20 5 12 25 31 13 9 3 35 18 20 6 23 5 17 8

PART Nº PIEZA Nº PIECE Nº 16100821 16100821 16100821 16100821 16101711 16101711 16102321 16104021 16104121 16105011 16105011 16105021 16323531 186989A1 186989A1 19109687 19109687 19109687 19109687 192-113 195-2056 1954651C2 195473C1 1964831C2 1994720C1 231-2447 231-2447 238-5012 238-5228 238-5243 249116A1 249117A1 250739A1 250742A1 254782A1 26794670 26794880 283609A1 28995900 300521A1 301803R1 314610A1 321-4311 321-7030 3223483R1 3225282R1 3225292R1 3225298R1 3225299R1 3225306R1 3225310R1 3225314R1 3225315R1 3225318R1 3225327R1 3225332R1 3230235R1 3230238R1 323694A1 328904A1 329044A1 332512A1

PG. PAG. PAG. 7-16 8-14 9-4 9-32B 4-14 7-2 9-10 9-34 4-40 4-24 8-2 3-6 9-14 5-2 9-114 4-34 4-58 8-30 8-32 4-2 4-2 4-52 9-76 4-16 4-52 9-92 9-92 4-2B 4-2 4-2B 9-92 9-92 4-52 4-52 9-112 6-60 4-8 9-116 6-60 9-112 9-76 9-32 9-90B 9-116 9-98 9-100 9-112 9-100 9-100 9-98 9-98 9-98 9-100 9-100 9-98 9-100 9-100 9-100 9-118 9-116 9-116 9-114

ITEM REF.

3 21 3 47 23 30 16 7 9 7 4 12 27 7 13 4 4 9 15 18 19 14 27 25 16 11 11 48 43 45 7 7 15

5 5 34 33 26 14 3 33 38 54 73 44 53 33 31 40 56 49A 39A 55 46 45 40 31 36 6

PART Nº PIEZA Nº PIECE Nº 334000A2 334001A2 334015A1 334016A1 334034A1 334035A1 334575A1 334576A1 334664A1 334665A1 335889A1 336009A1 336011A1 3402553R1 3402570R1 345095A1 345098A1 345099A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345100A1 345101A1 345102A1 345103A1 345103A1 345103A1 345106A1 345107A1 345108A1 345109A1 345110A1 345110A1 345111A1 345112A1 345112A1 345112A1 345113A1 345113A1 345113A1 345114A1 345115A1 345116A1 345117A1 345118A1 345118A1 345120A1 345121A1 345123A1 345125A1 345131A1 345132A1 345133A1 345726A1

ed. 07/2003

PG. PAG. PAG. 9-114 9-114 9-116 9-116 9-114 9-114 9-118 9-118 9-116 9-116 9-116 9-116 9-116 9-108 9-98 9-110 9-110 9-108 9-108 9-108 9-108 9-108 9-108 9-110 9-110 9-110 9-112 9-112 9-112 9-112 9-108 9-108 9-106 9-108 9-108 9-108 9-108 9-108 9-110 9-110 9-112 9-110 9-110 9-110 9-112 9-108 9-110 9-112 9-110 9-112 9-112 9-112 9-110 9-112 9-110 9-110 9-112 9-110 9-108 9-110 9-108 9-94

ITEM REF.

19 19 31 31 6 6 40 40 36 36 37 37 37 20 16 35 26 9 2 6 10 15 19 31 41 45 53 58 64 72 1 7 72 3 8 16 11 34 66 33 29 39 67 4 28 68 60 61 62 43 54 48 49

25 2

PART Nº PIEZA Nº PIECE Nº 345726A1 345726A1 345726A1 345726A1 345726A1 345727A1 345727A1 345728A1 345728A1 345729A1 345729A1 345729A1 345729A1 345729A1 345729A1 345729A1 345729A1 345730A1 345730A1 345731A1 345731A1 345731A1 345731A1 345732A1 345732A1 345733A1 345733A1 345734A1 345735A1 345735A1 345735A1 345736A1 345737A1 345737A1 345738A1 345739A1 345740A1 345741A1 345741A1 345743A1 345743A1 345744A1 345747A1 345747A1 345748A1 345748A1 345749A1 345749A1 345752A1 345752A1 345753A1 345753A1 345754A1 345754A1 345755A1 345756A1 345756A1 345757A1 345758A1 345759A1 345761A1 345762A1

PG. PAG. PAG. 9-94 9-102 9-102 9-106 9-106 9-94 9-104 9-96 9-104 9-94 9-94 9-96 9-98 9-98 9-102 9-104 9-104 9-94 9-104 9-94 9-94 9-102 9-104 9-94 9-104 9-94 9-104 9-106 9-106 9-106 9-106 9-106 9-96 9-104 9-106 9-106 9-106 9-94 9-102 9-94 9-102 9-94 9-96 9-104 9-94 9-102 9-94 9-102 9-94 9-102 9-94 9-102 9-94 9-102 9-94 9-94 9-104 9-106 9-106 9-106 9-106 9-106

ITEM REF.

4 2 4 55 58 28A 28 49 49 21 25 47 6 11 21 25 47 33 33 6 34 6 34 31 31 32 32 54 67 73 68 41A 41A 69 70 23 23 10 10 20 41 41 11 11 14 14 15 15 16 16 17 17 24 27 27 53 56 57 60

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-4 PART Nº PIEZA Nº PIECE Nº 345763A1 345764A1 345764A1 345765A1 345765A1 345766A1 345766A1 345767A1 345767A1 345768A1 345768A1 345769A1 345769A1 345770A1 345770A1 345771A1 345771A1 345771A1 345771A1 345772A1 345772A1 345773A1 345773A1 345774A1 345774A1 345775A1 345776A1 345776A1 345777A1 345777A1 345778A1 345778A1 345779A1 345780A1 345781A1 345782A1 345783A1 345783A1 345783A1 345784A1 345785A1 345785A1 345786A1 345786A1 346085A1 346086A1 346087A1 346088A1 346089A1 346089A1 346090A1 346091A1 346092A1 346093A1 346094A1 346095A1 346096A1 346097A1 346098A1 346099A1 346100A1 346103A1

885

PG. PAG. PAG. 9-106 9-94 9-102 9-94 9-104 9-94 9-104 9-94 9-104 9-94 9-104 9-94 9-104 9-94 9-104 9-94 9-94 9-102 9-104 9-96 9-104 9-96 9-104 9-94 9-102 9-106 9-94 9-102 9-96 9-104 9-94 9-102 9-106 9-106 9-106 9-106 9-96 9-98 9-104 9-106 9-96 9-104 9-96 9-104 9-98 9-98 9-98 9-98 9-98 9-100 9-100 9-98 9-100 9-100 9-100 9-98 9-98 9-98 9-98 9-98 9-98 9-96

ITEM REF.

59

29 29 30 30

36 36 35 35 37 37 7 38 7 38 39 39 40 40 18 18 19 19 41B 41B

61 63 64 65 45 45 51 44 44 42 42 1 2 10 47 48 41 52 51 27 32 19 21 23 51

PART Nº PIEZA Nº PIECE Nº 346103A1 346105A1 346107A1 346108A1 346109A1 346110A1 346300A1 346301A1 346302A1 346303A1 347041A1 347042A1 347043A1 366176A2 372029A2 382622A1 391149A1 391150A1 391266A1 391267A1 393538A1 398142A1 398143A1 398146A1 398148A1 398149A1 398150A1 398151A1 398152A1 398546A1 398546A1 398547A1 398767A1 399257A1 399257A1 399257A1 399259A1 399259A1 399259A1 399261A1 399261A1 399261A1 406866A1 406867A1 412471A1 412472A1 412475A1 412570A1 412571A1 412572A1 412573A1 412574A1 412575A1 412576A1 412577A1 412579A1 412582A1 412584A1 412585A1 412586A1 412592A1 412593A1

PG. PAG. PAG. 9-98 9-98 9-98 9-98 9-98 9-98 9-94 9-94 9-94 9-94 9-94 9-94 9-94 9-32 8-10 9-114 9-116 9-116 9-116 9-116 9-116 9-108 9-112 9-112 9-112 9-112 9-108 9-102 9-104 9-102 9-108 9-108 9-34 9-92 9-94 9-98 9-92 9-102 9-108 9-92 9-94 9-98 9-102 9-102 9-116 9-116 9-116 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4 8-4

ITEM REF.

9 24 15 17 18

28

13 13 19 32 32 34 34 32 74 75 71 20 24

10 1

1

1

25 25 25 1 19 20 22 15 12 18 16 10 14 24 17 5 13 23

PART Nº PIEZA Nº PIECE Nº 412595A1 412596A1 412599A1 412603A1 412607A1 416599A1 425-148 495-11047 495-11047 4955502 4956122 4967197 4971843 4971843 4988275 50001484 50001484 5105729 5106733 5110153 5110155 5128431 5128712 5131437 5151033 5151033 5174275 549064 5962562 5962562 60-1559T1 60-1606T1 60-3231T1 60-3242T1 60-4845T1 60-4845T1 60-4845T1 60-4845T1 60-4895T1 60-4895T1 60-4895T1 60-5623T1 60-7083T1 614-8016 70035285 70050292 70050748 70050748 70051729 70053994 70054889 70054889 70060670 70062160 70062160 70078908 70082174 70094334 70096481 70097578 70097579 70099350

ed. 07/2003

PG. PAG. PAG. 8-4 8-4 8-4 8-6 8-6 8-6 4-2 9-92 9-92 9-2 4-22 2-10 3-8 8-2B 7-4 4-16 4-22 7-4 7-4 7-4 7-4 7-4 7-4 7-4 4-14 4-16 7-4 4-22 4-16 4-22 9-98 9-98 9-110 9-110 9-94 9-102 9-110 9-112 9-110 9-112 9-112 9-98 9-32 9-110 7-2 8-18 3-8 6-12 6-62 9-14 6-44 9-30 9-22 9-26 9-28 7-2 9-30 7-12 6-62 6-62 6-62 9-20B

ITEM REF.

8 3 27 5 9 1 24 10 10 8 10 3 32 20 10 31 35 8 1 12 15 7 9 11 7 14 6 7 32 36 35 36 24 32 13 13 36 65 42 50 56 28 12 23 15 3 1 2 4 31 2 14 15 28 10 20 6 20 2 1 1 10

PART Nº PIEZA Nº PIECE Nº 70099350 70196765 70601966 70602449 70602449 70603156 70603157 70607617 70607617 70607617 70617127 70617127 70617127 70617932 70617932 70617932 70620479 70620479 70620479 70620920 70620920 70620920 70622102 70622212 70623355 70623355 70623355 70623355 70623355 70623355 70623355 70623359 70630753 70630753 70630753 70630753 70630753 70630753 70630753 70633981 70633982 70634037 70634161 70634237 70638732 70651322 70651322 70658265 70658592 70658594 70659547 70659547 70663928 70663928 70665984 70668028 70668028 70669359 70670615 70673051 70673457 70677004

PG. PAG. PAG. 9-20D 4-56 9-30 9-20B 9-20D 9-20B 9-20D 8-120 8-124 8-126 9-16 9-18 9-20 4-24 9-10 9-12 8-120 8-124 8-126 8-120 8-124 8-126 9-10 8-40 8-14 8-14 8-44 8-46 8-48 8-52 8-54 8-14 8-12 8-14 8-24 8-36 8-52 8-56 8-78 9-20D 9-20B 8-40 6-60 9-22 3-4 5-4 9-14 8-18 8-12 8-18 8-20 8-22 4-14 4-18 6-62 6-44 6-46 4-56 7-2 6-44 9-14 5-4

ITEM REF.

10 16 13 4 7 3 3 30 23 23 5 5 5 9 4 26 33 38 30 32 12 12 18 34 4 17 22 8 28 31 8 22 22 16 7 9 12 9 20 9 6 15 1 17 4 35 20 2 7 7 20 25 15 14 1 18 33 5 13 29 6 14

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 70677004 70677004 70677004 70677004 70677006 70677006 70677006 70677006 70677006 70677006 70677006 70677006 70677006 70677006 70677010 70677010 70677012 70677012 70677012 70677012 70678072 70678984 70683837 70683837 70683837 70683838 70684817 70684837 70686384 70686384 70686384 70689717 70689718 70695523 70900802 70900805 70900805 70900808 70900808 70900808 70900822 70900822 70900822 70900942 70901344 70901345 70901345 70901345 70901348 70901348 70901421 70901470 70901651 70901652 70901652 70901702 70901828 70901828 70901834 70901838 70902431 70904002

885

PG. PAG. PAG. 7-2 8-12 8-26 8-46 3-8 3-8 5-2 6-44 8-14 8-36 8-48 8-52 9-10 9-10 7-2 9-4 9-2 9-4 9-44 9-46 9-28 8-2B 6-44 9-28 9-30 6-44 6-46 9-4 3-2 3-4 9-10 8-48 8-48 8-22 8-2B 9-2 9-24 8-120 8-126 9-14 8-120 8-126 9-14 8-12 6-44 6-44 9-28 9-30 6-46 9-22 9-14 6-60 6-60 7-12 8-40 6-8 4-22 8-2B 4-56 8-40 4-52 3-2

10-5 ITEM REF.

23 25 10 18 3 8 8 30 3 16 26 33 5 20 33 35 29 14 4 6 19 8 32 16 15 24 14 6 3 3 29 15 17 28 16 24 6 26 8 12 28 34 32 6 4 42 14 4 15 16 16 23 3 9 12 13 20 22 13 5 13 4

PART Nº PIEZA Nº PIECE Nº 70904002 70904002 70904203 70904203 70904208 70904208 70905362 70907059 70909055 70910149 70910179 70910231 70910251 70910287 70910287 70910287 70910287 70910287 70910287 70910287 70910510 70911024 70911026 70911026 70911028 70911028 70911028 70911028 70911029 70911029 70911029 70911029 70911029 70911029 70911030 70911030 70911037 70911040 70911040 70911040 70911041 70911043 70911048 70911048 70911051 70911061 70911061 70911061 70911115 70911174 70911174 70911174 70911279 70911841 70912299 70912299 70912441 70912441 70912441 70912441 70912441 70912441

PG. PAG. PAG. 6-46 9-12 4-14 4-22 2-6 3-4 8-18 6-60 9-74B 9-76 8-120 6-46 4-22 6-46 8-18 8-22 8-120 8-124 8-126 9-10 9-12 4-56 8-24 8-52 3-4 9-6 9-8 9-10 9-20B 9-20D 5-2 9-16 9-18 9-20 6-44 8-40 9-12 3-2 3-4 9-10 7-2 2-6 9-10 9-12 6-46 6-44 9-28 9-30 8-12 8-120 8-126 9-14 8-48 4-56 9-28 9-30 4-6 4-26 6-48 8-8 8-12 8-40

ITEM REF.

28 18 17 21 12 20 5 36 4 25 16 25 8 21 8 27 31 24 24 3 40 12 3 19 21 10 2 24 1 1 17 4 4 4 26 11 7 2 2 28 10 13 2 28 23 3 15 5 8 27 9 17 16 3 17 3 9 10 8 3 3 22

PART Nº PIEZA Nº PIECE Nº 70912441 70912441 70912441 70912497 70912589 70912725 70912942 70912942 70912942 70912942 70912942 70912942 70912942 70912942 70913830 70914465 70914465 70914465 70914465 70914465 70914465 70914465 70914465 70914465 70914726 70914726 70914726 70914726 70915256 70915276 70915276 70915276 70915714 70915815 70915815 70915972 70915972 70915972 70915972 70915978 70916170 70916170 70916195 70916590 70916590 70916590 70916619 70916634 70916896 70916965 70917452 70917458 70917458 70917479 70917646 70917646 70917733 70917733 70917793 70917793 70918309 70918309

ed. 07/2003

PG. PAG. PAG. 8-120 9-6 9-8 9-14 4-56 6-60 9-20B 9-20D 7-2 7-2 8-120 9-16 9-18 9-20 6-44 6-44 6-46 8-120 8-124 8-126 9-2 9-22 9-24 9-28 6-44 8-120 8-124 8-126 8-122 6-46 8-48 9-28 9-10 8-52 8-54 3-4 8-122 8-124 8-126 9-22 9-44 9-46 5-2 3-2 3-4 9-10 8-40 4-22 6-46 2-6 4-52 4-14 4-14B 4-16 7-2 7-2 5-4 8-64 9-28 9-30 2-6 3-4

ITEM REF.

41 11 3 8 4 26 2 2 6 36 18 10 10 10 22 5 31 34 9 29 26 6 1 24 27 44 11 27 49 30 13 25 17 23 4 6 48 4 3 18 6 9 28 8 22 30 4 24 3 4 12 13 6 28 21 41 40 10 8 11 7 9

PART Nº PIEZA Nº PIECE Nº 70918448 70918448 70918951 70919062 70919087 70919173 70919464 70919552 70919552 70919552 70919552 70919625 70920329 70920329 70920329 70920416 70920416 70920574 70920582 70920583 70920583 70920583 70920585 70920585 70920585 70920995 70921013 70921013 70921013 70921013 70921014 70921030 70921076 70921076 70921076 70921076 70921076 70921169 70921174 70921174 70921174 70921175 70921205 70921205 70921205 70921205 70921205 70921206 70921206 70921206 70921206 70921214 70921216 70921217 70921244 70921279 70921279 70921279 70921279 70921279 70921297 70921297

PG. PAG. PAG. 7-2 7-2 8-8 7-12 8-22 8-68 6-42 8-10 8-20 8-22 8-78 6-42 5-4 8-26 8-44 8-2B 8-40 8-40 8-8 8-8 8-120 9-10 6-44 9-6 9-8 5-2 8-20 8-20 8-22 8-44 8-10 8-64 6-44 8-14 8-40 8-48 8-52 5-6 9-16 9-18 9-20 5-4 8-12 8-14 8-38 8-68 8-68 8-58 6-8 6-8 8-68 8-58 8-2 8-68 8-68 8-16 8-26 8-32 8-46 8-54 8-20 8-20

ITEM REF.

11 40 1 3 20 11 3 10 3 3 13 9 15 8 1 18 14 21 9 2 40 23 38 15 11 9 16 23 31 23 7 1 6 2 2 27 32 8 2 2 2 19 5 19 10 39 43 14 3 5 13 12 11 12 27 12 18 7 5 14 8 15

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-6 PART Nº PIEZA Nº PIECE Nº 70921297 70921297 70921298 70921326 70921326 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921349 70921374 70921402 70921402 70921402 70921402 70921402 70921402 70921402 70921403 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921409 70921445 70921467 70921476 70921565 70921565 70921565 70921567 70921567 70921597 70921597 70921599

885

PG. PAG. PAG. 8-22 8-22 5-4 5-4 8-38 8-12 8-12 8-12 8-20 8-22 8-24 8-28 8-32 8-36 8-36 8-38 8-44 8-46 8-46 8-46 8-46 8-48 8-48 8-52 8-54 8-56 8-68 9-14 8-16 8-24 8-26 8-36 8-36 8-46 8-48 5-2 5-2 5-4 8-12 8-16 8-24 8-24 8-26 8-28 8-32 8-38 8-46 8-48 8-52 8-54 8-68 9-46 8-68 5-2 8-12 8-52 8-78 9-6 9-8 9-20B 9-20D 8-8

ITEM REF.

8 16 4 33 9 13 16 19 17 14 2 3 11 11 18 7 17 3 10 13 28 8 21 28 12 2 29 11 2 1 1 1 17 9 7 26 20 21 15 6 4 14 19 2 10 6 30 20 27 11 28 3 26 27 2 11 12 13 9 11 11 20

PART Nº PIEZA Nº PIECE Nº 70921883 70921885 70921885 70921885 70921885 70921885 70921885 70921885 70921885 70921885 70921885 70921910 70921910 70921912 70921913 70921914 70922065 70922200 70922262 70922271 70922300 70922457 70922457 70922457 70922457 70922457 70922457 70922457 70922457 70922475 70922507 70922507 70922508 70922522 70922522 70922522 70922523 70922523 70922523 70922523 70922544 70922544 70922544 70922571 70922571 70922660 70922673 70922673 70922739 70922739 70922744 70922763 70922763 70922763 70922763 70922763 70922803 70922997 70923102 70923137 70923137 70923137

PG. PAG. PAG. 8-68 8-20 8-22 8-24 8-44 8-46 8-52 8-52 8-54 8-78 8-78 3-8 7-2 2-10 6-58 2-8 8-40 3-8 6-2 6-46 8-40 8-12 8-22 8-44 8-44 8-46 8-46 8-54 8-78 9-2 8-36 8-56 9-14 8-20 8-22 8-52 7-12 8-10 8-52 8-78 6-44 9-44 9-46 5-2 5-4 8-58 9-44 9-46 6-8 6-42 8-40 6-44 7-2 8-18 8-36 9-12 4-16 8-58 5-4 8-120 8-124 8-126

ITEM REF.

32 12 12 15 3 24 6 10 2 8 11 6 5 13 2 2 28 25 3 19 20 12 29 2 16 12 27 1 7 28 10 1 18 9 9 9 16 9 5 10 23 2 7 36 32 4 3 8 23 7 9 31 7 9 15 30 16 13 5 45 10 28

PART Nº PIEZA Nº PIECE Nº 70923163 70923163 70923174 70923174 70923276 70923276 70923276 70923276 70923276 70923548 70923590 70923594 70923664 70923664 70923684 70923717 70923717 70923737 70923817 70923824 70923841 70923841 70923841 70923841 70923841 70923841 70923841 70923905 70923905 70923905 70924026 70924026 70924146 70924158 70924158 70924296 70924686 70924686 70924686 70924786 70925257 70925311 70925427 70925431 70925457 70925483 70925483 70925617 70925617 70925621 70925655 70925755 70925756 70925857 70925858 70925957 70926031 70926049 70926149 70926538 70926622 70926629

ed. 07/2003

PG. PAG. PAG. 5-4 8-68 8-58 6-8 8-120 8-124 8-126 9-10 9-10 6-10 8-40 8-2B 8-50 8-8 5-6 8-12 8-68 8-68 8-40 6-46 7-12 7-12 7-12 7-14 7-16 8-64 8-64 8-12 8-20 8-46 4-26 6-8 8-2B 5-6 8-112 8-68 8-8 8-124 8-126 8-14 8-18 9-12 9-28 8-120 8-40 9-44 9-46 7-16 8-64 4-26 9-74B 8-2 8-10 5-4 8-20 6-12 6-8 3-8 6-10 8-2 8-18 8-118

ITEM REF.

26 31 15 2 38 25 26 6 25 6 30 17 22 17 11 4 38 25 19 20 4 6 12 4 7 4 14 18 18 2 2 4 23 3 9 42 16 19 19 18 6 32 13 15 8 5 5 14 6 6 5 6 4 28 22 4 11 7 9 12 4 2

PART Nº PIEZA Nº PIECE Nº 70926785 70926957 70927155 70927163 70927163 70927163 70927163 70927212 70927216 70927236 70927242 70927261 70927261 70927261 70927261 70927275 70927275 70927343 70927353 70927353 70927361 70927381 70927381 70927381 70927381 70927382 70927400 70927400 70927400 70927529 70927529 70927541 70927541 70927619 70927662 70927672 70927699 70927700 70928010 70928010 70928178 70928178 70928182 70928188 70928188 70928189 70928190 70928190 70928190 70928190 70928312 70928370 70928378 70928378 70928378 70928378 70928378 70928439 70928452 70928452 70928452 70928452

PG. PAG. PAG. 9-28 6-46 6-8 8-14 8-24 8-48 8-78 9-12 4-6 6-48 8-118 8-24 8-28 8-32 8-36 2-2 8-120 8-118 3-4 4-26 8-22 5-2 9-16 9-18 9-20 9-14 2-6 8-52 8-54 7-2 7-2 7-2 8-46 9-28 9-14 8-12 8-112 6-46 8-2 8-36 8-8 8-120 4-42 9-6 9-8 9-22 5-4 8-20 8-22 8-44 6-46 9-26 8-14 8-20 8-22 8-44 8-78 2-8 8-120 8-124 8-126 9-22

ITEM REF.

20 34 18 26 18 24 2 27 8 5 1 11 6 2 6 6 9 12 7 14 26 30 12 12 11 22 5 22 3 27 35 24 1 11 10 9 5 17 9 12 8 8 8 12 8 19 23 11 11 4 35 4 27 19 24 8 3 6 14 27 32 20

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 70928460 70928460 70928497 70928798 70928798 70928808 70928851 70928851 70928851 70928851 70928874 70928888 70928914 70928916 70929092 70929156 70929156 70929156 70929156 70929276 70929276 70929289 70929344 70929344 70929419 70929457 70929458 70929704 70929872 70929872 70930238 70930238 70930238 70930370 70930370 70930370 70930370 70930370 70930370 70930423 70930425 70930806 70930850 70930850 70930860 70931306 70931523 70931523 70931930 70931930 70931930 70931930 70931930 70932589 70932589 70932590 70932590 70932867 70933227 70933227 70933242 70933242

885

PG. PAG. PAG. 8-2 9-14 8-2B 9-10 9-12 8-46 8-48 8-104 8-114 9-24 8-112 8-10 8-40 5-4 9-14 6-44 8-40 9-10 9-12 9-28 9-42 5-4 8-12 8-46 2-14 8-46 8-48 9-14 8-52 8-54 8-20 8-22 8-44 2-6 6-2 6-8 7-2 7-2 9-14 6-44 3-8 8-22 6-44 9-2 9-74B 5-6 8-124 8-126 9-20B 9-20D 9-16 9-18 9-20 9-20B 9-20D 9-20B 9-20D 6-46 9-28 9-30 9-28 9-42

10-7 ITEM REF.

3 19 9 7 36 4 14 2 2 2 14 3 36 2 25 7 3 8 31 12 3 27 24 19 12 23 2 30 25 5 10 10 6 3 2 19 12 42 28 15 35 30 37 17 1 7 5 2 8 5 8 8 8 5 4 9 8 18 7 10 13 2

PART Nº PIEZA Nº PIECE Nº 70933242 70933392 70934150 70934150 70935117 70935176 70935211 70935989 70967050 70977006 71004339 71100000 71100209 71100210 71100211 71100212 71100213 71100214 71100216 71100217 71100218 71100219 71100220 71100221 71100222 71100223 71100224 71100225 71100226 71100227 71100228 71100229 71100232 71100233 71100234 71100235 71100236 71100237 71100238 71100239 71100240 71100241 71100242 71100243 71100373 71100413 71100417 71100418 71100419 71100420 71100421 71100422 71100423 71100425 71100426 71100427 71100428 71100429 71100430 71100431 71100457 71100460

PG. PAG. PAG. 9-42 8-58 5-4 8-26 8-2B 6-10 5-2 8-58 7-12 7-2 7-2 8-64B 5-10 5-10 5-10 5-10 5-10 5-10 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 5-8 9-84B 9-60 8-136 8-136 8-136 8-136 8-136 8-136 8-136 8-136 8-136 8-136 8-136 8-136 8-136 9-4 4-2 2-16

ITEM REF.

4 7 24 11 10 4 24 9 28 8 22 3 7 2 3 4 5 6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 17 18 19 20 21 22 23 24 25

8 30 1 2 3 4 5 6 18 11 12 13 14 15 16 31 42 3

PART Nº PIEZA Nº PIECE Nº 71100461 71100462 71100463 71100465 71100466 71100480 71100540 71100556 71100557 71100558 71100559 71100560 71100561 71100562 71100563 71100564 71100565 71100566 71100567 71100568 71100569 71100570 71100571 71100572 71100573 71100574 71100575 71100576 71100577 71100578 71100630 71100631 71100632 71100633 71100634 71100645 73031151 73038797 73045861 73052086 73053604 73053637 73055116 73055125 73055413 73055430 73055431 73058666 73058667 73058668 73063066 73063363 73063363 73064517 73065105 73065106 73065109 73065110 73065112 73065115 73065116 73065285

ed. 07/2003

PG. PAG. PAG. 2-14 4-2 4-2 9-58 9-58 9-36 8-6 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 8-42 9-62 9-62 9-62 8-64B 8-64B 8-64B 8-64B 8-64B 2-16 2-8 6-62 8-2B 4-56 8-2B 8-118 8-112 5-6 8-118 8-118 8-118 8-112 8-112 8-112 8-112 5-6 8-112 8-112 5-6 5-6 5-6 5-6 5-6 5-6 5-6 8-112

ITEM REF.

4 29 28 18 18 11 20 6 15 1 19 4 9 18 7 8 5 13 16 12 17 10 3 2 11 4 3 2 6 2 5 4 1 9 1 4 9 5 6 3 6 8 10 11 13 11 12 4 4 7 5 13 12 9 1 2

PART Nº PIEZA Nº PIECE Nº 73065286 73066048 73066804 73067421 73067518 73067546 73067547 73067551 73067593 73067915 73069310 73069310 73069566 73070169 73070372 73072025 73072041 73072895 73073210 73073273 73074170 73074359 73074360 73107726 73107891 73108814 73109097 73110484 73113213 73113214 73113214 73113214 73113425 73113425 73113425 73113425 73113453 73116394 73117176 73120188 73120189 73120478 73120479 73121001 73121497 73121498 73121563 73121925 73121925 73122994 73123152 73123152 73123153 73123153 73124468 73124471 73124475 73124476 73124480 73124519 73124520 73124522

PG. PAG. PAG. 8-112 8-2B 9-32B 8-118 8-118 8-118 8-118 8-118 8-118 8-118 9-6 9-8 5-6 4-56 8-112 4-16 4-16 9-6 8-118 8-112 9-8 9-6 9-6 8-8 9-114 9-114 9-116 4-56 4-22 4-22 4-22 6-8 8-16 8-26 8-34 8-128 8-34 9-118 4-22 9-114 9-114 9-116 9-116 4-56 5-2 5-2 8-38 3-2 9-12 8-128 8-16 8-26 8-16 8-26 8-120 8-120 8-120 8-120 8-120 6-44 6-44 6-44

ITEM REF.

14 42 5 14 13 3 4 7 7 7 2 7 6 7 6 14 9 10 10 9 8 5 12 9 38 2 27 18 25 20 19 26 6 4 3 43 31 9 9 26 26 8 12 13 5 15 4 2 17 24 18 25 11 10 46 6 12 33 19 12

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-8 PART Nº PIEZA Nº PIECE Nº 73124551 73124552 73124555 73124573 73124575 73124577 73124588 73124671 73124672 73124678 73124679 73124680 73124681 73124682 73124683 73124684 73124693 73124696 73124697 73124881 73124881 73124881 73124983 73124983 73125400 73125400 73125400 73125403 73125403 73125403 73125404 73125404 73125404 73125405 73125406 73125407 73125408 73125480 73125481 73125482 73125483 73125494 73125494 73125496 73125500 73125501 73125511 73125519 73125520 73125521 73125522 73125531 73125534 73125712 73125713 73125722 73125724 73125725 73125726 73125821 73125849 73125851

885

PG. PAG. PAG. 8-120 8-120 8-120 8-112 8-112 8-112 8-112 6-44 6-44 6-44 6-44 6-44 6-44 6-44 6-44 6-46 6-46 6-46 6-46 8-20 8-22 8-128 8-40 8-40 8-120 8-124 8-126 8-120 8-126 9-14 8-120 8-124 8-126 8-120 8-120 8-120 8-120 9-14 9-14 9-14 9-14 8-40 8-40 8-40 8-40 8-40 8-40 8-40 8-40 8-40 9-14 9-14 9-14 6-44 6-44 6-44 6-46 6-46 6-44 4-24 3-4 5-2

ITEM REF.

23 24 4 1 1 10 16 9 14 11 8 8 8 11 16 10 29 14 15 31 33 37 22 22 29 10 33 35 21 21 5 20 21 22 36 34 14 15 24 26 1 23 16 7 6 6 6 24 7 5 21 20 25 36 32 28 1 11 29

PART Nº PIEZA Nº PIECE Nº 73125851 73125852 73125852 73125852 73125852 73125891 73125891 73125891 73125891 73125891 73125907 73125907 73126185 73126193 73126245 73126245 73126250 73126279 73126330 73126580 73126797 73127108 73127111 73127112 73127113 73127114 73127351 73127629 73127629 73127637 73127637 73127763 73127763 73128150 73128150 73128151 73128151 73128151 73128152 73128153 73129094 73129958 73129961 73130013 73130017 73130105 73130333 73130333 73130333 73130694 73130694 73130695 73130969 73131791 73131968 73132158 73132430 73132432 73132780 73132794 73132898 73132918

PG. PAG. PAG. 7-2 3-2 9-12 9-12 9-12 4-16 4-34 4-58 8-30 8-32 9-26 9-28 5-2 5-2 9-28 9-30 9-28 8-36 9-14 9-86 4-22 8-120 8-22 8-22 8-22 8-22 8-18 8-44 8-48 8-24 8-56 9-28 9-28 8-70 8-128 8-16 8-26 8-34 8-34 8-34 5-2 7-2 8-40 8-40 9-14 8-88 8-120 8-124 8-126 8-34 8-88 8-88 8-40 8-120 4-32 4-56 5-6 5-6 9-28 9-28 9-30 9-30

ITEM REF.

38 21 2 6 17 5 1 1 1 1 25 22 31 21 6 2 21 14 35 14 19 1 21 22 23 19 1 14 31 10 16 2 3 2 1 16 23 7 5 4 25 25 17 18 4 19 26 31 9 2 3 13 2 1 6 14 10 5 1 1 7

PART Nº PIEZA Nº PIECE Nº 73132919 73132974 73132975 73132976 73132976 73132976 73133624 73133624 73133624 73134312 73135111 73135173 73135173 73135174 73135174 73136636 73137195 73137195 73139080 73146645 73150566 73150566 73150595 73150595 73150598 73150598 73150754 73150997 73151195 73152169 73152838 73152851 73152904 73153450 73153451 73153453 73153454 73153514 73153515 73153515 73153755 73153774 73153814 73154919 73155085 73155086 73155087 73155118 73155223 73155414 73155419 73155419 73155420 73155429 73155429 73155430 73155430 73155431 73155432 73155650 73155831 73155834

ed. 07/2003

PG. PAG. PAG. 9-30 8-34 8-34 8-16 8-26 8-34 8-16 8-26 8-34 9-30 6-46 6-44 9-2 6-44 9-2 6-42 8-8 8-64 6-8 4-56 9-44 9-46 9-44 9-46 9-44 9-46 9-74B 9-74B 7-2 4-22 9-114 9-114 9-114 3-8 3-8 3-8 3-8 9-2 6-44 9-2 9-10 9-10 3-8 9-10 6-60 6-60 6-60 6-60 8-10 4-54 4-54 4-54 4-54 4-54 4-54 4-54 4-54 4-54 4-54 6-60 6-42 6-42

ITEM REF.

8 8 13 20 1 14 21 2 12 12 40 13 41 14 5 7 29 14 1 8 11 7 10 9 2 3 2 14 12 23 18 8 15 5 2 29 15 39 16 31 10 14 22 14 14 14 7 12 7 15 2 8 16 6 14 10 11 17 2 1

PART Nº PIEZA Nº PIECE Nº 73156874 73157021 73157022 73157026 73157027 73157032 73158075 73158091 73158092 73158847 73159024 73159102 73159156 73159181 73160567 73160779 73160841 73160848 73160848 73160850 73160850 73161760 73161763 73161768 73161771 73161790 73161791 73161793 73161794 73161796 73161842 73161842 73161843 73161844 73161845 73161846 73161850 73161851 73161857 73162141 73162142 73162180 73162359 73162371 73162469 73162476 73162485 73162490 73162492 73162493 73162584 73162588 73162593 73162606 73162607 73162636 73162641 73162647 73162730 73162805 73162806 73162806

PG. PAG. PAG. 8-120 3-4 3-4 3-4 3-4 3-4 4-54 4-54 4-54 6-58 7-2 8-128 8-70 8-118 8-18 3-2 8-40 8-16 8-26 8-16 8-26 7-2 7-2 7-2 7-2 6-60 6-48 8-70 8-70 8-70 6-54 6-60 6-60 6-60 6-60 6-60 6-60 6-60 6-62 6-8 6-8 3-8 3-2 6-44 3-8 9-12 9-10 6-4 4-20 4-14 9-26 9-26 9-26 9-26 9-26 8-124 8-124 8-124 8-52 8-136 8-58 8-60

ITEM REF.

3 10 12 16 13 15 4 5 3 12 26 3 1

24 25 10 14 8 9 39 9 37 43 4 7 3 4 2 32 10 15 2 16 11 11 3 24 8 20 5 17 10 42 14 1 8 2 21 10 22 30 1 36 32 37 18 6

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 73162825 73162878 73162923 73162930 73163135 73163151 73163234 73163534 73163844 73163866 73163867 73163878 73163878 73163879 73163879 73163880 73163888 73163928 73163929 73163941 73163953 73163954 73163960 73163980 73163981 73164000 73164005 73164007 73164010 73164013 73164031 73164032 73164034 73164054 73164055 73164343 73164347 73164364 73164367 73164370 73164378 73164425 73164427 73164428 73164430 73164431 73164432 73164453 74029499 74029499 741569 75201641 75201641 75201641 75201641 75201641 75201641 75201642 75201642 75201642 75201642 75204242

885

PG. PAG. PAG. 8-12 2-6 8-76 9-42 9-114 9-114 4-14 2-2 5-10 2-2 2-2 4-42 4-48 4-42 4-48 4-48 9-32B 3-8 3-8 6-58 2-2 2-2 9-46 2-2 2-2 9-2 9-28 9-2 9-2 9-2 8-2B 8-2B 9-2 9-4 9-4 2-4 2-12 2-4 2-4 2-6 8-58 2-4 2-4 2-4 2-4 2-4 2-4 2-20 4-56 9-116 2-4 4-12 4-22B 4-24 4-26 6-8 8-32 3-8 4-12 4-22B 9-82 4-8

10-9 ITEM REF.

11 1 1 22 16 1 9 19 8 12 12 2 45 34 21 3 11 12 4 17 1 5 9 11 9 10 13 12 3 39 39 10 1 21 6 2 23 23 11 9 7 22 18 7 18 26 3 7 48 20 8 16 6 26 9 44 16 9

PART Nº PIEZA Nº PIECE Nº 75204446 75204450 75204451 75206635 75206637 75206638 75206639 75206640 75206859 75206957 75207625 75207631 75207745 75207748 75207749 75207750 75207751 75207752 75207753 75207754 75207755 75207756 75207757 75207758 75207759 75207760 75208256 75208257 75208324 75208360 75208360 75208381 75208381 75208384 75208388 75208926 75208926 75208953 75209587 75210383 75213512 75213542 75213543 75213759 75213760 75213761 75213765 75213765 75213766 75213766 75213767 75213768 75213769 75213774 75213776 75213779 75213782 75213783 75213817 75213817 75214505 75214658

PG. PAG. PAG. 4-8 4-8 4-8 4-4 4-4 4-4 4-4 4-4 4-4 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-8 4-6 4-6 2-20 5-4 8-64 4-4 4-8 4-4 4-6 4-4 4-4 4-4 8-114 9-46 9-114 8-114 8-114 9-4 9-6 9-8 9-2 9-24 9-2 9-24 9-2 8-114 9-6 8-114 9-6 8-114 9-6 9-8 9-6 9-8 4-22 6-6

ITEM REF.

4 20 1 5 7 9 8 3 11 21 22 14 8 13 17 16 15 18 12 7 19 11 23 10 3 2 13 10 9 34 15 6 10 3 1 1 2 12 2 3 3 11 4 6 22 5 23 4 25 9 3 2 5 4 1 1 16 1

PART Nº PIEZA Nº PIECE Nº 75214658 75214968 75214969 75215791 75215793 75216234 75216444 75216487 75216509 75216510 75216511 75216512 75216513 75216516 75216517 75218366 75218748 75218748 75219488 75220416 75220689 75220690 75220693 75220700 75220700 75220709 75220710 75220713 75220792 75220797 75220798 75220878 75220924 75220924 75220934 75220934 75221258 75221259 75221272 75221276 75221277 75221308 75221601 75221602 75221734 75221735 75221770 75222095 75223104 75223772 75223893 75223894 75235206 75236111 75236112 75236113 75236893 75237465 75237612 75237664 75237665 75237767

ed. 07/2003

PG. PAG. PAG. 7-10 9-6 9-8 8-40 8-40 8-64 9-26 9-26 9-26 9-26 9-26 9-26 9-26 9-26 9-26 6-62 8-108 8-110 6-46 4-14 8-100 8-100 8-100 8-100 8-106 8-106 8-106 8-106 8-102 8-102 6-46 8-108 8-100 8-106 8-104 8-114 6-44 6-44 6-46 6-46 6-46 3-4 5-2 9-10 6-46 6-46 6-58 3-4 8-36 6-62 2-4 8-58 6-62 4-22 4-22 4-22 8-112 6-62 5-2 9-6 9-8 9-114

ITEM REF.

1 6 5 27 32 33 14 11 13 8 24 9 12 2 3 1 8 4 9 26 9 1

6 1 2 27 2 2 13 13 35 34 8 2 7 17 23 26 4 4 8 13 1 4 21 1 9 17 15 8 1 22 16 12 2

PART Nº PIEZA Nº PIECE Nº 75237933 75238305 75238890 75238899 75238930 75238951 75238952 75239041 75239489 75239489 75239491 75239491 75239609 75239609 75239711 75239712 75239719 75239803 75239803 75239845 75240816 75240817 75240818 75240843 75241062 75241267 75241340 75241340 75241360 75241478 75241478 75241478 75241505 75241505 75241793 75241794 75241795 75241796 75241797 75241798 75241800 75241810 75243732 75244191 75244193 75244212 75244490 75245053 75245139 75245602 75245603 75245603 75245603 75245604 75246114 75246450 75247128 75247405 75247405 75247405 75247830 75248160

PG. PAG. PAG. 6-62 6-8 9-114 9-114 9-114 6-44 6-44 9-114 9-16 9-18 9-18 9-20 9-18 9-20 9-116 9-114 9-26B 7-12 7-14 4-24 8-40 8-40 8-40 8-26 9-22 7-12 4-14 4-16 4-52 9-16 9-18 9-20 4-6 4-10 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-22 3-2 9-16 9-16 7-12 9-90 2-10 8-120 8-120 8-124 8-126 8-120 9-28 6-60 4-24 4-40 4-42 4-44 9-4 9-4

ITEM REF.

1 15 8 18 23 13 43 2 9 11 9 9 6 6 23 18 22 11 10 29 29 29 28 3 24 9 8 7 7 7 7 6 25 3 19 21 24 41 23 20 9 16 6 11 7 1 2 13 7 35 1 17 4 12 16 11 1 1 25 22

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-10 PART Nº PIEZA Nº PIECE Nº 75248283 75248358 75248662 75248662 75248662 75248663 75248663 75248664 75248664 75248665 75248665 75248666 75248666 75248667 75248667 75248669 75248669 75248739 75248807 75248808 75248809 75248810 75248811 75248883 75248886 75248890 75248894 75248896 75248900 75248903 75248917 75248917 75248917 75248921 75248924 75248925 75248931 75248934 75248940 75248979 75248980 75248981 75248982 75248984 75248992 75248994 75249311 75249324 75249325 75249382 75249415 75249544 75249578 75249628 75249795 75249798 75249803 75249805 75249809 75249861 75249862 75249889

885

PG. PAG. PAG. 6-12 4-6 8-120 8-124 8-126 8-124 8-126 8-124 8-126 8-124 8-126 8-124 8-126 8-124 8-126 8-124 8-126 9-4 9-22 9-22 9-22 9-22 9-22 8-14 8-48 8-48 8-14 8-10 8-14 8-14 8-20 8-22 8-44 8-44 8-44 8-44 9-14 9-14 9-14 8-46 8-46 8-46 8-46 8-50 8-44 8-44 8-14 2-2 2-2 6-58 6-12 7-2 6-2 8-52 6-6 6-6 7-10 7-10 7-10 9-4 9-4 4-12

ITEM REF.

12 14 36 20 20 18 18 1 14 29 6 30 15 31 16 3 4 18 8 12 11 2 10 8 23 12 1 5 7 6 2 17 7 10 19 9 38 29 26 21 14 15 20 9 20 18 20 5 24 1 3 4 4 24 2 5 2 10 5 17 29 2

PART Nº PIEZA Nº PIECE Nº 75249917 75249924 75249952 75249957 75249959 75249975 75249994 75249995 75250001 75250002 75250011 75250020 75250021 75250023 75250031 75250032 75250035 75250078 75250080 75250143 75250199 75250226 75250226 75250238 75250239 75250241 75250258 75250315 75250315 75250344 75250345 75250348 75250349 75250655 75250656 75250726 75250792 75250861 75250864 75250895 75250897 75250900 75251032 75251033 75251037 75251039 75251040 75251043 75251043 75251052 75251055 75251062 75251067 75251070 75251075 75251081 75251093 75251103 75251103 75251139 75251148 75251148

PG. PAG. PAG. 3-6 4-24 3-6 3-6 3-6 3-2 4-40 4-40 4-18 4-18 9-20 8-108 8-108 8-108 8-104 8-104 8-104 9-22 9-22 5-2 9-20 9-26 9-28 8-110 8-110 8-110 9-14 8-44 8-52 9-18 9-18 9-16 9-16 6-46 6-46 6-46 8-2B 8-40 8-40 6-48 4-18 8-64 9-12 9-12 9-12 9-12 4-46 4-14 4-14 4-16 4-56 4-16 4-16 4-16 4-16 4-16 4-16 4-56 4-18 3-8 4-28 4-40

ITEM REF.

10 3 4 2 3 9 2 2 11 1 1 12 1 3 9 4 14 33 27 23 5 6 37 11 3 1 1 24 26 13 1 35 6 12 18 29 39 33 34 1 3 25 12 10 19 21 4 13 22 20 17 13 18 3 8

PART Nº PIEZA Nº PIECE Nº 75251152 75251155 75251155 75251156 75251162 75251163 75251164 75251169 75251170 75251171 75251171 75251172 75251173 75251175 75251176 75251177 75251178 75251180 75251186 75251186 75251187 75251188 75251190 75251191 75251192 75251194 75251195 75251195 75251205 75251205 75251208 75251222 75251230 75251230 75251274 75251275 75251320 75251355 75251355 75251356 75251363 75251370 75251459 75251460 75251464 75251464 75251464 75251510 75251577 75251586 75251603 75251693 75251706 75251723 75251724 75251727 75251728 75251765 75251770 75251842 75251872 75251987

ed. 07/2003

PG. PAG. PAG. 7-12 8-46 8-68 8-10 8-68 8-38 8-38 8-24 8-24 8-50 8-10 8-48 8-46 8-52 8-52 8-52 8-10 8-52 8-28 8-68 8-28 8-78 8-78 8-78 8-78 8-78 8-46 8-46 4-16 9-114 9-12 5-2 4-42 4-48 3-2 3-2 6-8 9-18 9-20 9-16 6-62 6-62 8-102 8-102 8-120 8-124 8-126 8-126 6-60 4-14B 4-14 6-48 6-60 8-116 8-116 8-116 8-56 5-2 9-10 5-2 9-10 9-80

ITEM REF.

2 22 36 11 37 8 12 17 16 17 1 19 32 7 16 36 2 35 4 7 1 6 15 19 16 17 11 29 10 15 22 32 6 17 18 6 3 3 3 2 3 6 47 13 13 17 31 3 8 1 27 14 1 4 16 1 1 9 4

PART Nº PIEZA Nº PIECE Nº 75251988 75251998 75252027 75252041 75252041 75252072 75252134 75252135 75252137 75252183 75252185 75252201 75252211 75252212 75252213 75252214 75252215 75252216 75252238 75252254 75252255 75252263 75252264 75252273 75252292 75252375 75252380 75252380 75252388 75252406 75252410 75252411 75252414 75252415 75252416 75252422 75252425 75252432 75252433 75252433 75252434 75252434 75252437 75252441 75252442 75252443 75252454 75252455 75252473 75252527 75252529 75252532 75252532 75252536 75252536 75252543 75252544 75252602 75252826 75252827 75252830 75252831

PG. PAG. PAG. 9-76 9-78 9-80 8-50 8-8 5-2 9-40 9-40 9-40 9-12 9-12 9-10 5-2 5-2 5-2 4-14 4-26 4-26 3-8 8-14 8-14 8-14 8-14 8-38 8-134 8-52 8-20 8-22 8-68 7-12 7-12 7-12 7-12 7-12 7-12 8-56 8-78 8-50 8-20 8-22 8-20 8-22 4-56 7-14 8-64 8-64 8-48 8-102 9-28 5-4 6-42 8-64 8-68 5-4 8-64 8-68 8-36 4-42 8-24 8-24 8-52 8-52

ITEM REF.

21 4 3 3 12 34 9 14 13 1 5 11 2 19 18 14 12 13 30 14 13 11 12 4 4 13 13 30 19 1 8 21 25 15 6 18 7 7 7 6 6 8 5 17 6 18 45 8 24 5 38 22 21 2 4 13 12 13 34

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 75252832 75252844 75253028 75253035 75253069 75253069 75253069 75253070 75253131 75253138 75253139 75253139 75253140 75253148 75253166 75253167 75253168 75253169 75253173 75253231 75253250 75253292 75253302 75253303 75253330 75253332 75253332 75253408 75253408 75253433 75253434 75253435 75253436 75253437 75253438 75253458 75253501 75253556 75253733 75253734 75253743 75253744 75253745 75253784 75253869 75253927 75253954 75253955 75254087 75254105 75254105 75254110 75254122 75254126 75254139 75254140 75254140 75254142 75254142 75254144 75254144 75254146

885

PG. PAG. PAG. 8-78 9-22 9-10 8-50 5-4 8-64 8-68 8-64 9-88 6-8 3-8 4-12 9-86 8-54 8-102 8-102 9-58 9-58 9-88 4-54 4-14B 4-14B 4-16 4-30 8-8 4-14B 9-114 8-50 8-8 8-14 8-14 8-14 8-14 8-48 8-48 8-36 9-114 8-68 8-48 8-48 8-130 8-130 8-130 7-14 4-20 9-26B 8-130 8-130 7-2 7-14 7-16 9-86 4-22 9-8D 3-4 8-24 8-32 8-24 8-32 8-24 8-32 8-24

10-11 ITEM REF.

14 1 19 8 48 11 8 26 6 9 31 12 13 9 1 1 8 8 5 1 1 8 1 1 6 2 4 14 10 28 25 24 23 30 29 7 3 4 5 10 3 5 6 3 4 3 1 2 16 9 6 16 28 7 5 5 8 8 12 5 9 8

PART Nº PIEZA Nº PIECE Nº 75254146 75254152 75254161 75254162 75254265 75254293 75254313 75254313 75254351 75254361 75254362 75254362 75254363 75254363 75254364 75254365 75254366 75254367 75254368 75254368 75254412 75254413 75254415 75254439 75254440 75254533 75254533 75254534 75254535 75254537 75254541 75254544 75254563 75254572 75254581 75254584 75254720 75254721 75254722 75254727 75254731 75254779 75254887 75254889 75254911 75254912 75254959 75254962 75254967 75254987 75254988 75255010 75255051 75255052 75255212 75255453 75255564 75255614 75255616 75255618 75255618 75255620

PG. PAG. PAG. 8-32 8-32 8-30 8-30 9-80 9-66 2-4 9-4 9-52 9-48 9-48 9-52 9-48 9-52 9-48 9-48 9-56 9-56 9-48 9-52 8-68 8-68 8-68 9-66 8-68 9-76 9-80 9-80 9-80 9-80 4-52 9-80 2-10 7-12 8-64 8-64 9-82 9-82 9-66 9-82 9-82 9-114 9-82 9-82 9-82 9-82 3-6 3-6 9-82 9-82 9-82 9-76 9-82 9-82 9-82 6-50 6-60 8-16 8-16 5-4 8-26 8-26

ITEM REF.

13 3 4 2 8 11 13 8 7 2 4 10 3 9 9 8 3 3 7 14 15 10 9 10 41 3 6 1 7 6 2 8 13 9 31 18 14 10 15 20 17 6 9 3 17 8 5 26 25 27 7 29 2 13 19 6 11 1 25 16 17

PART Nº PIEZA Nº PIECE Nº 75255622 75255625 75255627 75255628 75255630 75255651 75255784 75255791 75255792 75255793 75255794 75255795 75255797 75255800 75255849 75255849 75255947 75256029 75256029 75256034 75256466 75256537 75256545 75256549 75256873 75257066 75257095 75257096 75257147 75257148 75257158 75257241 75257241 75257242 75257243 75257244 75257244 75257245 75257245 75257291 75257325 75257333 75257334 75257335 75257336 75257337 75257346 75257354 75257355 75257356 75257527 75257528 75257538 75257663 75257671 75257672 75257752 75257766 75257767 75257785 75257806 75257822

ed. 07/2003

PG. PAG. PAG. 8-26 8-26 8-16 8-26 8-26 6-8 9-116 8-38 8-14 8-44 8-12 8-44 8-14 8-12 8-132 8-52 4-22 8-16 8-26 9-36 3-2 6-12 6-12 6-12 9-40 6-62 9-36 9-36 6-60 6-60 5-4 5-4 7-14 5-4 5-4 5-4 7-14 5-4 7-14 9-2 5-4 5-2 5-4 8-66 5-4 5-4 5-4 9-36 9-36 9-36 9-44 9-46 5-8 9-92 9-20B 9-20D 2-2 2-2 2-2 6-58 6-58 8-2

ITEM REF.

13 12 4 7 4 10 29 11 9 15 17 21 10 23 37 39 3 2 5 20 9 5 1 15 1 10 9 25 22 13 9 7 6 10 8 1 11 6 12 12 35 3 7 1 18 8 3 3 1 1 3 7 6 25 14 4 9 5 5

PART Nº PIEZA Nº PIECE Nº 75257823 75257836 75257868 75257924 75257954 75257955 75257956 75257960 75257991 75258109 75258117 75258119 75258148 75258149 75258232 75258258 75258356 75258700 75258894 75258929 75259265 75259367 75259368 75259376 75259377 75259378 75259379 75259379 75259380 75259381 75259382 75259383 75259384 75259385 75259387 75259391 75259392 75259393 75259595 75259679 75259844 75260012 75260013 75260067 75260090 75260116 75260373 75260375 75260493 75260564 75260565 75260566 75260567 75260590 75260667 75260894 75261041 75261233 75261234 75261235 75261743 75280667

PG. PAG. PAG. 8-2 8-58 9-34 9-86 9-76 9-76 9-76 9-78 9-78 9-40 8-38 9-36 6-60 6-60 9-38 9-76 4-16 9-32B 8-40 8-42 9-116 9-118 9-118 9-118 9-116 9-116 4-16 9-118 9-116 9-116 9-116 9-118 9-118 9-118 9-116 9-118 9-118 9-118 6-42 4-14 6-8 9-32B 9-34 9-4 8-22 2-12 2-10 2-4 8-58 9-36 9-36 9-36 9-36 6-42 8-88B 8-88B 2-6 2-14 2-18 2-18 9-78 8-78

ITEM REF.

10 5 1 12 19 20 6 1 5 7 3 4 24 13 5 23 11 54 10 27 39 42 41 35 30 27 44 30 30 35 39 42 41 35 39 41 42 4 4 12 51 6 32 2 6 7 20 1 2 12 12 1 6 2 3 6 2 10 6 1

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-12 PART Nº PIEZA Nº PIECE Nº 75280694 75280702 75280709 75280713 75280716 75280718 75280721 75280722 75280722 75280722 75280725 75280725 75280835 75281000 75281055 75281092 75281140 75281142 75281637 75281803 75283926 75283949 75283949 75284071 75284071 75284071 75284071 75284234 75284298 75284299 75284300 75284301 75284683 75284683 75284845 75285548 75285549 75285550 75285551 75286181 75286312 75286361 75286362 75286423 75286423 75286629 75286866 75286866 75286866 75286866 75286885 75286900 75286900 75286901 75286901 75286905 75286905 75286906 75286906 75287700 75287700 75287701

885

PG. PAG. PAG. 5-2 9-4 9-4 9-4 9-4 9-4 9-2 8-24 8-28 8-36 8-20 8-22 6-44 9-44 4-26 9-88 9-2 9-92 7-10 9-114 4-16 4-20 4-22 4-12 4-22B 4-24 4-26 9-12 9-10 9-10 9-12 9-12 4-12 4-14 3-8 6-10 6-10 6-10 6-10 4-6 4-6 4-6 4-6 8-16 8-26 4-4 9-66 9-54 9-58 9-64 9-50 9-86 9-88 9-84B 9-88 9-84B 9-88 9-84B 9-88 9-72 9-74 6-14

ITEM REF.

10 13 27 33 28 13 19 21 5 5 1 1 36 10 11 2 6 4 11 21 29 9 37 8 49 21 9 16 32 27 15 35 1 11 23 3 2 7 5 11 15 1 17 15 22 4 4 4 20 9 5 15 8 12 7 5 1 6 9 9 4 27

PART Nº PIEZA Nº PIECE Nº 75287702 75287708 75287711 75287711 75287711 75287712 75287712 75287716 75287717 75287719 75287719 75287720 75287720 75287720 75287720 75287751 75287751 75287752 75287752 75287753 75287753 75287755 75287755 75287756 75287758 75287758 75287779 75287779 75287779 75287780 75287780 75287780 75287780 75287780 75288001 75288059 75288328 75288329 75288330 75288336 75288388 75288389 75288390 75288391 75288392 75288393 75288394 75288395 75288396 75288397 75288398 75288399 75288400 75288401 75288402 75288403 75288406 75288407 75288424 75288424 75288425 75288425

PG. PAG. PAG.

ITEM REF.

6-14 7-8 6-18 6-20 6-22 6-18 6-20 6-28 6-28 6-38 7-6 6-18 6-20 6-22 6-24 6-18 6-20 6-18 6-20 6-18 6-20 6-18 6-20 6-40 4-26 6-30 9-52 9-60 9-66 9-86 4-54 4-54 9-52 9-60 6-30 4-2B 4-44 4-44 4-44 4-6 2-16 2-16 2-16 2-16 2-16 2-16 2-16 2-18 2-18 2-18 2-18 2-18 2-18 2-18 2-18 2-18 2-18 2-18 6-14 6-16 6-14 6-30

16 4 17 11 16 15 13 5 6 4 10 19 8 18 18 11 17 14 14 13 15 4 5 4 3 22 18 6 6 6 9 13 2 21 27 58 2 3 4 16 2 6 5 4 8 7 9 1 2 3 4 5 6 7 8 9 12 13 24 1 12 17

PART Nº PIEZA Nº PIECE Nº 75288425 75288428 75288433 75288434 75288435 75288436 75288437 75288437 75288438 75288438 75288439 75288439 75288445 75288446 75288448 75288449 75288450 75288458 75288476 75288477 75288479 75288480 75288480 75288480 75288492 75288493 75288494 75288494 75288496 75288496 75288498 75288501 75288502 75288502 75288503 75288503 75288503 75288511 75288512 75288513 75288514 75288515 75288517 75288559 75288560 75288561 75288562 75288565 75288566 75288570 75288571 75288573 75288575 75288576 75288577 75288609 75288615 75288616 75288617 75288618 75288622 75288702

ed. 07/2003

PG. PAG. PAG. 6-30 6-34 6-32 6-32 6-34 6-34 6-34 6-36 6-34 6-36 6-34 6-36 7-8 7-8 6-26 6-28 6-28 6-28 6-14 6-14 6-14 6-14 6-18 6-20 6-28 6-14 6-14 6-30 6-14 6-30 6-30 6-30 6-38 7-6 6-14 6-40 6-40 6-30 6-30 6-30 7-6 7-8 6-40 6-50 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-54 6-56

ITEM REF.

37 8 6 5 16 6 5 3 3 1 2 2 1 13 2 4 3 21 22 19 23 7 18 1 4 3 10 10 18 2 7 2 4 31 1 9 25 13 23 2 5 7 24 23 22 21 18 19 28 31 13 30 26 25 34 9 8 7 2 23 49

PART Nº PIEZA Nº PIECE Nº 75288859 75288860 75288869 75288870 75288871 75288872 75288873 75288874 75288878 75288879 75288879 75288881 75288881 75288882 75288882 75288882 75288882 75288889 75288891 75288896 75288896 75288900 75288900 75288901 75288909 75288910 75288911 75288912 75288913 75288914 75288915 75288916 75288917 75288918 75288919 75288920 75288921 75288922 75288923 75288924 75288925 75288926 75288927 75288928 75288929 75288930 75288931 75288931 75288932 75288933 75288934 75288935 75288936 75288937 75288938 75288940 75288941 75288942 75288943 75288944 75288945 75288946

PG. PAG. PAG. 6-52 6-52 8-110 8-104 3-8 6-16 6-18 6-20 6-32 6-22 6-24 6-38 7-6 6-18 6-20 6-22 6-24 6-32 6-30 6-18 6-20 6-38 7-6 8-116 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-50 6-54 6-54 6-54 6-54 6-54 6-56 6-56 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54

ITEM REF.

24 20 13 22

1 8 15 1 3 8 19 7 7 3 34 16 12 5 8 1 20 21 22 24 26 25 30 31 32 33 34 39 38 37 36 35 3 4 29 41 45 17 46 47 44 43 42 48 50 18 6 5 15 16 14 13 12

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 75288947 75288948 75288949 75288950 75288951 75288952 75288953 75288954 75288955 75288959 75288960 75288961 75288962 75288963 75288964 75288965 75288966 75288968 75288969 75288970 75288971 75288972 75288974 75288975 75288979 75288980 75288981 75288982 75288983 75288984 75288985 75288986 75288987 75288988 75288989 75288990 75288991 75288992 75288993 75288994 75288995 75288996 75288997 75288998 75289000 75289002 75289003 75289004 75289005 75289007 75289008 75289009 75289094 75289095 75289096 75289097 75289098 75289099 75289100 75289101 75289102 75289103

885

10-13

PG. PAG. PAG.

ITEM REF.

6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-54 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-50 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 6-52 9-86 9-86 9-86 9-86 9-86 9-86 9-86 9-86 9-86 9-86

11 17 10 19 28 8 40 9 27 20 22 21 23 25 26 27 16 15 14 4 5 6 10 12 11 9 9 9 9 9 9 8 7 28 28 28 28 29 3 4 3 6 1 17 29 33 16 15 14 12 10 5 9 7 8 4 17 19 18 1 2 3

PART Nº PIEZA Nº PIECE Nº 75289106 75289377 75289378 75289379 75289380 75289381 75289382 75289383 75289384 75289384 75289385 75289386 75289386 75289387 75289387 75289388 75289391 75289392 75289394 75289395 75289402 75289402 75289418 75289421 75289423 75289425 75289426 75289427 75289428 75289429 75289431 75289432 75289432 75289433 75289433 75289435 75289439 75289439 75289440 75289441 75289441 75289454 75289455 75289462 75289465 75289469 75289470 75289472 75289474 75289475 75289476 75289478 75289479 75289480 75289483 75289484 75289485 75289485 75289487 75289487 75289488 75289488

PG. PAG. PAG. 6-10 6-14 6-14 6-14 6-14 6-14 6-14 6-14 6-14 6-30 6-30 6-14 6-30 6-14 6-30 6-14 6-14 6-14 6-14 6-14 6-18 6-20 6-28 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-32 6-34 6-30 6-34 6-30 6-34 6-36 6-34 6-34 6-40 6-34 6-34 6-34 6-38 6-30 6-30 7-8 7-8 6-40 6-40 6-40 7-6 7-6 6-16 6-22 6-16 6-18 6-18 6-20 6-18 6-20

ITEM REF.

1 32 15 2 29 30 20 6 11 16 21 9 20 7 19 14 25 17 28 26 12 16 7 9 12 38 26 29 28 4 14 4 31 15 15 7 18 14 2 12 11 17 3 32 33 2 3 6 5 8 5 1 3 6 2 18 9 2 2 3

PART Nº PIEZA Nº PIECE Nº 75289489 75289489 75289489 75289489 75289490 75289491 75289491 75289492 75289492 75289493 75289493 75289494 75289495 75289496 75289496 75289497 75289498 75289498 75289499 75289499 75289500 75289500 75289501 75289501 75289502 75289502 75289503 75289503 75289504 75289505 75289505 75289506 75289506 75289507 75289508 75289509 75289509 75289510 75289511 75289512 75289513 75289514 75289515 75289516 75289517 75289518 75289521 75289522 75289523 75289524 75289527 75289528 75289529 75289530 75289531 75289532 75289533 75289535 75289536 75289537 75289538 75289553

ed. 07/2003

PG. PAG. PAG. 6-18 6-20 6-22 6-24 6-18 6-18 6-20 6-18 6-20 6-16 6-22 6-20 6-22 6-22 6-24 6-22 6-22 6-24 6-22 6-24 6-22 6-24 6-22 6-24 6-22 6-24 6-22 6-24 6-22 6-22 6-24 6-22 6-24 6-22 6-22 6-22 6-24 6-24 6-24 6-24 6-24 6-24 6-26 6-26 6-26 6-26 6-30 6-30 6-30 6-30 7-8 7-8 7-8 7-8 7-8 7-8 7-8 7-8 7-8 7-8 7-8 8-80

ITEM REF.

3 4 3 3 20 6 7 5 6 4 19 10 17 16 4 15 13 14 12 13 11 12 10 10 8 11 9 1 9 1 2 2 5 21 20 6 19 20 5 4 2 3 4 5 3 11 30 35 12 17 15 6 16 14 7 10 9 8 11

PART Nº PIEZA Nº PIECE Nº 75289554 75289555 75289556 75289557 75289558 75289559 75289560 75289561 75289562 75289563 75289564 75289565 75289565 75289565 75289565 75289565 75289565 75289565 75289566 75289566 75289566 75289566 75289566 75289566 75289566 75289567 75289567 75289567 75289567 75289567 75289567 75289568 75289568 75289569 75289569 75289569 75289569 75289569 75289569 75289569 75289570 75289570 75289570 75289570 75289570 75289570 75289570 75289571 75289571 75289571 75289571 75289571 75289571 75289571 75289573 75289573 75289573 75289573 75289573 75289573 75289573 75289574

PG. PAG. PAG. 8-82 8-84 8-86 8-90 8-92 8-98 8-94 8-96 8-76 8-76 8-76 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82

ITEM REF.

10 12 11 4 4 4 4 4 4 4 3 3 3 3 3 3 3 7 7 7 7 7 7 14 14 11 11 11 11 11 11 11 12 12 12 12 12 12 12 13 13 13 13 13 13 13 5 5 5 5 5 5 5 6

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-14 PART Nº PIEZA Nº PIECE Nº 75289574 75289574 75289574 75289574 75289574 75289574 75289575 75289575 75289575 75289575 75289575 75289575 75289575 75289576 75289576 75289576 75289576 75289576 75289576 75289578 75289578 75289578 75289578 75289578 75289578 75289578 75289579 75289580 75289581 75289582 75289583 75289584 75289585 75289586 75289587 75289587 75289587 75289588 75289589 75289590 75289591 75289592 75289593 75289593 75289594 75289595 75289595 75289596 75289597 75289598 75289599 75289600 75289601 75289602 75289603 75289604 75289605 75289605 75289606 75289607 75289607 75289607

885

PG. PAG. PAG. 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-86 8-90 8-92 8-92 8-98 8-94 8-82 8-82 8-80 8-82 8-96 8-82 8-82 8-82 8-82 8-82 8-80 8-82 8-82 8-80 8-82 8-82 8-82 8-82 8-82 8-82 8-82 8-82 8-82 8-82 8-80 8-96 8-80 8-80 8-96 8-96

ITEM REF.

6 6 6 6 6 6 8 8 8 8 8 8 8 1 1 1 1 1 1 9 9 9 9 9 9 9 14 14 1 14 14 14 7 15 9 19 13 18 21 17 24 31 14 23 25 22 32 30 29 28 26 27 16 20 22 4 4 5 2 2 5

PART Nº PIEZA Nº PIECE Nº 75289608 75289608 75289609 75289610 75289611 75289612 75289613 75289613 75289614 75289615 75289616 75289617 75289618 75289619 75289620 75289621 75289622 75289623 75289624 75289625 75289626 75289627 75289628 75289629 75289630 75289631 75289632 75289633 75289634 75289635 75289636 75289637 75289638 75289639 75289646 75289785 75289785 75289785 75289785 75289866 75289897 75289897 75289898 75289899 75289900 75289951 75289983 75289994 75289997 75289998 75310232 75310232 75310243 75310286 75310286 75310286 75310286 75310286 75310286 75310286 75310287 75310291

PG. PAG. PAG. 8-80 8-96 8-80 8-80 8-96 8-96 8-80 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-96 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 8-80 4-26 6-18 6-20 6-24 6-26 8-134 4-14B 4-52 4-52 4-52 4-52 9-48 8-136 8-136 8-136 8-136 9-48 9-52 9-48 4-54 4-54 9-52 9-54 9-58 9-72 9-74 4-50 9-68

ITEM REF.

1 1 6 3 6 3 12 12 7 14 11 9 17 16 18 15 19 8 10 10 11 8 7 17 18 23 19 15 16 13 20 21 1 10 9 17 1 3 7 1 4 3 2 4 10 9 7 8 1 5 10 12 19 3 3 21 10 5 1 4

PART Nº PIEZA Nº PIECE Nº 75310291 75310292 75310292 75310292 75310299 75310299 75310301 75310304 75310308 75310309 75310313 75310316 75310318 75310319 75310322 75310322 75310333 75310335 75310336 75310339 75310342 75310343 75310344 75310345 75310346 75310347 75310347 75310348 75310348 75310351 75310352 75310352 75310354 75310355 75310355 75310356 75310357 75310358 75310359 75310360 75310364 75310384 75310385 75310385 75310386 75310388 75310388 75310389 75310390 75310391 75310392 75310395 75310396 75310397 75310398 75310399 75310400 75310400 75310401 75310402 75310403 75310403

ed. 07/2003

PG. PAG. PAG.

ITEM REF.

9-72 9-68 9-68 9-72 4-36 4-38 9-60 9-50 9-50 9-54 9-56 9-84 9-84 9-84 9-86 9-52 9-58 9-66 9-66 9-56 9-56 9-52 9-52 9-52 9-52 9-48 9-52 9-48 9-52 9-52 9-52 9-60 9-52 9-52 9-60 9-52 9-52 9-52 9-52 9-52 9-64 9-72 9-72 9-74 9-72 9-72 9-74 9-72 9-72 9-72 9-72 4-54 4-54 9-60 9-60 9-60 9-58 9-60 9-56 9-60 9-58 9-60

14 5 10 15 2 2 3 1 12 1 6 1 4 2 5 23 5 5 7 4 5 1 4 6 8 5 11 6 13 21 22 2 16 17 5 20 12 15 19 24 4 7 8 3 3 8 3 5 2 4 6 17 18 1 4 7 1 9 7 11 10 12

PART Nº PIEZA Nº PIECE Nº 75310404 75310405 75310406 75310407 75310408 75310409 75310409 75310410 75310410 75310411 75310412 75310412 75310413 75310413 75310414 75310414 75310415 75310415 75310416 75310416 75310417 75310417 75310417 75310418 75310418 75310419 75310420 75310421 75310422 75310429 75310430 75310445 75310453 75310454 75310455 75310457 75310458 75310727 75310728 75310736 75310737 75310740 75310786 75310788 75310954 75310955 75310956 75310957 75310958 75310959 75310960 75310961 75310962 75310963 75310964 75310965 75310966 75310967 75310968 75310969 75310970 75310971

PG. PAG. PAG. 9-60 9-60 9-60 9-60 9-60 9-60 9-66 9-60 9-60 9-60 9-58 9-60 9-58 9-60 9-58 9-60 9-58 9-60 9-58 9-60 9-58 9-58 9-60 9-58 9-60 9-60 9-60 9-60 9-60 9-58 9-58 8-72 8-132 8-132 8-132 8-134 9-72 9-50 9-50 9-82 9-82 9-58 9-60 9-60 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10

ITEM REF.

13 14 15 16 8 17 3 18 20 19 11 18 19 22 2 23 17 24 15 25 3 16 26 13 27 28 29 28 13 4 22 2 3 4 2 2 16 7 8 1 10 7 22 19 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 75310972 75310973 75310974 75310975 75310976 75310977 75310978 75310979 75310980 75310981 75310982 75310983 75310984 75310985 75311259 75311288 75311290 75311291 75311292 75311293 75311297 75311298 75311299 75311300 75311301 75311302 75311302 75311303 75311304 75311321 75311322 75311323 75311327 75311328 75311329 75311330 75311334 75311335 75311337 75311338 75312519 75312525 75312528 75312531 75312533 75312536 75312547 75312549 75312550 75312552 75312553 75312554 75312558 75312804 75312804 75312804 75312804 75312804 75312804 75312815 75312816 75312816

885

PG. PAG. PAG. 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10 8-132 9-50 9-54 9-50 9-50 9-50 9-58 9-56 9-56 9-56 9-56 9-60 9-60 9-60 4-36 9-48 9-48 9-48 9-48 9-48 9-48 9-48 9-84 9-84 9-84 9-84 8-4 8-4 8-4 8-4 8-4 8-4 8-6 8-6 8-6 8-6 8-6 8-6 8-4 8-84 8-86 8-90 8-92 8-94 8-98 6-24 6-18 6-20

10-15 ITEM REF.

19 20 21 22 23 24 25 26 27 28 29 30 31 32 16 2 12 14 10 9 5 4 3 3 13 13 10 3 8 6 7 1 2 9 10 6 6 5 5 21 6 26 4 11 25 2 3 4 6 8 7 2 15 15 15 15 15 15 14 1 1

PART Nº PIEZA Nº PIECE Nº 75312817 75312818 75312819 75312820 75312821 75312822 75312824 75312825 75312827 75312828 75312829 75312830 75312832 75312833 75312834 75312835 75312836 75312836 75312837 75312838 75312841 75312842 75312844 75312845 75312846 75312849 75312852 75312855 75312859 75312863 75312865 75312866 75312867 75312868 75312917 75313231 75313232 75313233 75313234 75313235 75313236 75313237 75313238 75313254 75313255 75313256 75313257 75313258 75313306 75313323 75313325 75313326 75313327 75313328 75313329 75313330 75313331 75313332 75313333 75313334 75313335 75313336

PG. PAG. PAG. 6-28 6-30 6-30 6-30 6-30 6-30 6-34 6-14 6-30 6-34 6-34 6-34 6-32 6-32 6-32 6-32 6-38 7-6 7-6 7-6 6-40 6-14 6-14 6-14 6-14 6-34 6-2 6-14 6-6 6-50 6-52 6-52 6-54 6-50 6-52 8-66 8-66 8-66 8-66 8-66 8-66 8-66 8-66 8-60 8-60 8-60 8-60 8-60 9-50 4-36 9-68 9-72 9-68 9-72 9-72 9-68 9-68 9-66 9-66 9-64 9-64 9-64

ITEM REF.

8 36 24 5 6 1 9 8 8 4 1 13 2 8 9 7 6 9 7 6 3 1 13 5 18 10 5 33 9 18 27 32 7 13 11 3 4 5 8 6 1 7 2 1 5 3 4 14 1 1 1 2 13 11 9 7 2 8 10 12 12

PART Nº PIEZA Nº PIECE Nº 75313337 75313338 75313339 75313340 75313341 75313342 75313343 75313345 75313346 75313347 75313348 75313352 75313352 75313354 75313357 75313357 75313361 75313362 75313364 75313365 75313366 75313367 75313370 75313373 75313381 75313384 75313385 75313385 75313386 75313395 75313398 75313409 75313414 75313415 75313463 75313468 75313475 75313655 75313662 75313663 75313665 75313680 75313682 75313686 75313692 75313699 75313710 75313710 75313711 75313711 75313712 75313806 75313806 75313807 75313808 75313809 75313810 75313811 75313812 75313813 75313814 75313814

ed. 07/2003

PG. PAG. PAG. 9-64 9-64 9-38 9-38 9-38 9-38 9-38 9-84 9-84 9-84 9-84 9-58 9-58B 9-50 9-82 9-84B 9-58B 9-58B 9-58 9-58 9-68 9-70 9-50 9-58 9-68 9-64 9-50 9-50 4-50 9-50 9-58B 9-58B 9-50 9-58B 4-38 9-50 9-62 4-2 4-2 4-2 4-2 4-2 4-2 4-2 4-2 4-2B 9-82 9-84B 9-82 9-84B 9-64 9-64 9-64 9-64 9-64 9-68 9-68 9-68 9-68 9-70 9-38 9-64

ITEM REF.

7 2 14 8 4 10 12 5 5 6 6 12 4 2 31 9 6 5 6 6 8 5 13 14 6 8 3 6 2 11 2 1 4 3 1 15 1 1 8 9 11 26 32 33 21 46 33 7 32 11 1 1 3 5 5 1 2 7 9 1 13 6

PART Nº PIEZA Nº PIECE Nº 75313814 75313814 75313814 75313814 75313814 75313814 75313815 75313816 75313816 75313817 75313817 75313818 75313819 75313820 75313821 75313822 75313823 75313824 75313825 75313858 75313859 75313860 75313861 75313862 75313863 75313864 75313865 75313876 75313876 75313877 75313877 75320047 75320117 75320120 75320124 75320161 75320205 75320219 75320222 75320230 75320235 75320236 75320284 75320284 75320293 75320332 75320340 75320346 75320376 75320377 75320378 75320494 75320513 75320516 75320519 75320521 75320523 75320530 75320532 75320533 75320540 75320611

PG. PAG. PAG. 9-64 9-66 9-68 9-70 9-72 9-74 9-70 9-70 9-74 9-70 9-74 9-56 9-56 9-56 9-74 9-66 9-72 9-72 9-72 9-64 9-64 9-64 9-82 6-40 9-56 9-56 9-56 8-20 8-22 8-20 8-22 8-2B 4-28 8-48 6-60 8-12 9-40 2-8 9-114 9-4 9-114 9-114 4-12 4-32 9-44 9-116 9-116 9-116 9-114 9-114 9-114 8-46 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-12 9-40

ITEM REF.

11 1 3 2 12 7 3 4 6 6 2 1 1 2 1 9 1 11 13 3 5 5 34 10 1 1 2 25 33 26 34 19 7 1 19 10 6 7 1 10 11 20 14 4 1 24 24 24 20 20 20 17 38 43 44 45 14 9 11 10 8 11

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE

10-16 PART Nº PIEZA Nº PIECE Nº 75320729 75320729 75320731 75320731 75320965 75320969 75320970 75320978 75321358 75321359 75321436 75321442 75321450 75321451 75321452 75321454 75321480 75321524 75321532 75321535 75321577 75321578 75321593 75321640 75321714 75321850 75321851 75321942 75321978 75321979 75321980 75321993 75322088 75322111 75322187 75322187 75322188 75322188 75322188 75322238 75322250 75322262 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322270 75322291 75322292 75322301 75322301 75322338 75322353 75322445

885

PG. PAG. PAG. 8-52 8-54 8-52 8-54 9-76 9-76 9-32 9-76 3-8 3-8 9-76 9-76 6-62 6-62 6-62 6-62 6-62 8-4 9-32 4-16 9-4 3-2 9-32 9-114 4-14B 6-4 4-42 9-38 6-60 4-6 9-22 6-50 4-22 4-22 4-18 9-114 4-16 4-18 9-116 9-14 9-8B 4-24 4-14 4-34 4-52 4-56 4-58 8-16 8-20 8-22 8-26 8-30 8-32 8-52 8-68 9-116 9-116 4-12 6-8 9-14 9-118 3-2

ITEM REF.

29 10 30 13 28 22 21 24 13 27 32 30 3 3 3 3 3 7 33 23 38 26 5 7 5 6 9 9 28 7 28 1 33 38 8 10 9 15 28 9 1 12 27 3 18 19 5 20 27 35 27 8 16 38 45 27 27 6 17 13 43 25

PART Nº PIEZA Nº PIECE Nº 75322492 75322516 75322517 75322557 75322558 75322559 75322560 75322592 75322592 75322592 75322592 75322603 75322603 75322606 75322635 75322645 75322672 75322680 75322711 75322764 75322771 75322771 75322856 75322859 75322881 75323039 75323069 75323069 75323166 75323169 75323190 75323213 75323240 75323252 75323328 75323352 75323377 75323391 75323441 75323452 75323454 75323455 75323469 75323478 75323481 75323556 75323675 75323723 75323724 75323725 75323837 75323837 75323875 75323877 75323904 75323909 75324056 75324104 75324158 75324207 75324245 75324255

PG. PAG. PAG. 3-8 4-12 4-12 4-58 8-32 8-30 4-34 8-30 8-32 4-34 4-58 4-12 4-56 9-22 9-22 9-32B 4-22 8-2 2-12 9-72 4-12 4-22 9-32B 9-90B 9-76 4-2 4-20 4-26 9-32 9-32 9-32 9-32 9-32 9-32 9-4 9-32 6-8 9-40 9-32 2-20 9-32 9-32B 9-32 3-2 9-32 8-4 9-76 9-32 9-32B 9-32B 8-20 8-22 9-32 9-32 9-4 2-14 8-64B 8-58 8-120 4-24 9-32 2-4

ITEM REF.

33 5 4 3 5 5 2 7 14 5 2 3 11 7 27 41 26 1 2 6 15 22 41 5 29 7 7 19 4 18 4 23 7 34 22 22 3 8 4 3 26 27 26 16 9 56 56 24 32 36 36 4 11 18 2 5 37 27

PART Nº PIEZA Nº PIECE Nº 75324262 75324318 75324332 75324344 75324361 75324367 75324392 75324400 75324400 75324401 75324420 75324433 75324438 75324439 75324442 75324450 75324484 75324485 75324489 75324494 75324526 75324531 75324531 75324532 75324589 75324619 75324686 75324687 75324737 75324758 75324768 75324809 75324846 75324849 75324859 75324868 75324869 75324892 75324934 75324935 75325021 75325032 75325055 75325177 75325181 75325195 75325216 75325224 75325236 75325238 75325240 75325241 75325276 75325280 75325305 75325305 75325317 75325317 75325340 75325345 75325346 75325347

ed. 07/2003

PG. PAG. PAG. 4-24 4-24 8-58 4-24 2-10 9-32 9-4 4-22 4-24 4-24 8-50 8-50 9-32 9-32 9-34 8-50 9-40 9-40 2-10 9-32 9-8D 4-12 4-18 4-12 2-4 2-4 9-36 9-36 2-12 2-12 2-12 2-12 2-8 2-8 2-10 9-32 2-12 8-58 9-84B 9-84B 8-88B 8-58 8-58 2-20 2-10 8-10 2-4 2-4 2-4 2-4 9-32B 9-32B 2-20 2-20 8-8 8-50 4-12 4-40 8-8 9-32B 9-32B 9-32B

ITEM REF.

8 5 22 2 12 17 37 1 11 19 6 5 40 40 3 1 10 8 11 25 1 11 4 13 17 24 13 13 5 7 10 11 3 8 1 31 12 16 10 3 2 3 1 5 8 28 8 12 26 52 50 11 10 18 2 10 1 19 48 53 53

PART Nº PIEZA Nº PIECE Nº 75325352 75325383 75325390 75325391 75325588 75325647 75325656 75325658 76002504 76021290 76021318 76021836 76022229 76022229 76022735 76028575 76028577 76036500 76041998 76042349 76042350 76042351 76042352 76042353 76042354 76042355 78100094 78100129 78100129 79005597 79013488 79013499 79021957 79021958 79021959 79037282 79038228 79038228 79038228 79038730 79038730 79038730 79038730 79048203 79051018 79051019 79066938 79067020 79073031 79073033 79078595 79079310 79079314 79083847 79083847 79084753 79084753 79089658 79089658 79089658 79089658 79090991

PG. PAG. PAG. 4-16 9-34 2-4 4-56 9-76 9-78 9-78 9-76 8-56 4-16 7-2 4-6 2-4 9-4 6-10 7-16 7-16 9-114 4-46 4-46 4-46 4-46 4-46 4-46 4-46 4-46 8-64 7-14 8-64 9-10 9-114 9-114 8-102 8-102 8-102 6-6 8-100 8-102 8-106 8-104 8-108 8-110 8-114 9-26B 4-40 4-48 7-12 8-68 4-16 4-16 4-52 9-26B 9-26B 8-50 8-8 3-8 6-12 8-50 4-40 4-42 9-82 4-16

ITEM REF.

24 11 25 20 35

33 12 30 28 12 14 7 10 5 4 5 2 3 4 5 9 6 8 3 5 12 12 12 12 5 4 3 7 12 10 10 4 9 11 4 4 3 8 5 19 17 18 11 5 7 4 4 19 8 18 10 3 24 26

Brz 7-9190 NA

NUMERICAL INDEX ÍNDICE NUMÉRICO INDEX NUMERIQUE PART Nº PIEZA Nº PIECE Nº 79095552 79099583 79102096 79102142 79104494 79105220 79105247 79106797 79106797 79106797 79114714 79114762 800-4910 82002692 8268534 8270126 8270126 8281325 8281325 8281325 8281325 8282867 8282869 8282870 8284381 8286948 8288335 8288726 8288748 8288749 8288822 8288822 8288832 8288832 8288832 8288832 8288832 8290223 8291505 8291506 8291506 8291506 8291506 8291561 8291561 8291561 8291846 8291995 8291995 8297073 8297073 8297073 8297073 8297074 8297074 8297074 8297074 8297075 8297075 8297075 8297294 8297294

885

PG. PAG. PAG. 9-26B 9-50 8-64 4-22 8-2B 9-86 9-114 8-124 8-124 8-126 4-28 9-76 9-98 3-2 9-2 8-56 9-26 8-104 8-108 8-110 8-114 9-26 9-26 9-26 8-116 8-116 8-116 8-116 8-116 8-116 8-104 8-114 8-100 8-106 8-108 8-110 9-22 8-116 8-116 8-104 8-108 8-110 8-114 8-100 8-102 8-106 8-124 8-124 8-126 8-100 8-106 8-108 8-110 8-100 8-106 8-108 8-110 8-100 8-102 8-106 8-104 8-114

10-17 ITEM REF.

6 9 2 23 11 11 14 7 17 7 4 17 29 11 7 15 32 8 11 9 8 15 17 16 7 2 3 12 6 13 10 10 6 5 7 1 24 9 8 5 10 10 5 11 11 11 6 2 5 5 4 6 2 3 3 5 3 7 8 8 11 11

PART Nº PIEZA Nº PIECE Nº 8297295 8297295 8297295 8297295 8297296 8297296 8298615 8298615 8298615 8299528 8299560 832-10408 832-10408 832-10408 832-10408 832-10408 832-10408 832-10408 832-10408 832-10408 832-10408 832-10408 8321668 8321668 83976446 840-1516 85801991 85801991 85801991 85801991 85801991 85801991 85801991 85801991 85802905 85803380 85803974 85803983 85805438 85805440 85805441 864-8012 864-8012 864-8016 864-8016 864-8016 864-8016 864-8025 864-8025 864-8025 864-8025 895-18010 934058R1 934058R1 934058R1 934058R1 934058R1 934058R1 934058R1 934678R1 934678R1 95-81101

PG. PAG. PAG. 8-104 8-108 8-110 8-114 8-104 8-114 8-100 8-102 8-106 8-116 9-26 9-94 9-94 9-96 9-98 9-98 9-98 9-102 9-104 9-104 9-108 9-110 4-22 4-24 9-90B 9-108 9-86 4-14 4-16 5-2 7-2 7-4 9-38 9-40 3-2 3-2 4-14 4-16 7-4 7-4 7-4 9-110 9-112 9-94 9-98 9-102 9-108 9-96 9-98 9-98 9-106 9-108 9-94 9-96 9-98 9-102 9-104 9-110 9-110 9-96 9-104 4-2

ITEM REF.

7 2 7 6 12 12 10 12 12 10 20 22 26 43 7 12 20 22 26 43 13 47 2 15 4 17 10 6 3 3 2 3 7 2 1 13 10 15 4 13 16 46 70 12 22 12 12 50 5 8 50 21 9 48 25 9 48 30 40 46 46 34

PART Nº PIEZA Nº PIECE Nº 9968460 9968460 9968460 9968460 9968460 9968460 9968460 9968476 9968476 9968476 9968476 9968476 9968476 9968476 A162896 A185121 A187513 A187514 A187515 A187741 A40892 A41924 A41977 A42199 A43854 A47257 A47259 A47890 A47890 A49501 A49567 A49573 A49575 A49753 A49764 A49765 A49767 A49768 A49770 A49772 A49775 A49776 A49777 A49778 A49779 D38435 G46146 K262120 K262122 L115549 L116820 L128095 L128826 L129159 L18337 L18337 L18337 L18337 L18337 R15046 R15115 R21582

ed. 07/2003

PG. PAG. PAG. 8-82 8-84 8-86 8-90 8-92 8-94 8-98 8-82 8-84 8-86 8-90 8-92 8-94 8-98 2-20 4-2 4-2B 4-2B 4-2B 4-2 4-2 4-2 4-2 4-2B 4-2B 4-2 4-2B 4-2 4-2 4-2 4-2B 4-2B 4-2 4-2B 4-2 4-2 4-2 4-2 4-2 4-2 4-2 4-2 4-2 4-2 4-2 8-58 4-2B 9-100 9-98 2-12 2-12 5-2 4-2B 2-14 9-110 9-112 9-112 9-112 9-112 4-2 4-2B 4-2B

ITEM REF.

10 10 10 10 10 10 10 2 2 2 2 2 2 2 8 17

PART Nº PIEZA Nº PIECE Nº R21587

PG. PAG. PAG.

ITEM REF.

4-2B

50

30 16 36 41 53 44 10 47 25 39 38 57 56 13 49 5 7 37 40 3 6 15 4 12 14 35 17 55 50 39 3 4 5 54 10 37 51 55 59 69 2 51 52

Brz 7-9190 NA

NOTES
