CAPITOLO 4 – ISTRUZIONI PER IL FUNZIONAMENTO
INTERRUTTORE MARCIA AVANTI – FOLLE – RETROMARCIA (F-N-R) AUSILIARIO PER APPLICAZIONI CON LEVA DI COMANDO A JOYSTICK A 1
3
B
C
Figura 14
BD06F165
1. INTERRUTTORE F-N-R AUSILIARIO A JOYSTICK A. MARCIA AVANTI
Figura 16
BD06F099
5. Il freno di stazionamento sia sbloccato (3).
B. FOLLE C. RETROMARCIA Per azionare l’interruttore F-N-R ausiliario è NECESSARIO che: 1. La macchina sia ferma. 2. Il motore sia in moto.
4
3. L’interruttore F-N-R ausiliario (1) sia in folle (B).
2 BD06F103
Figura 17

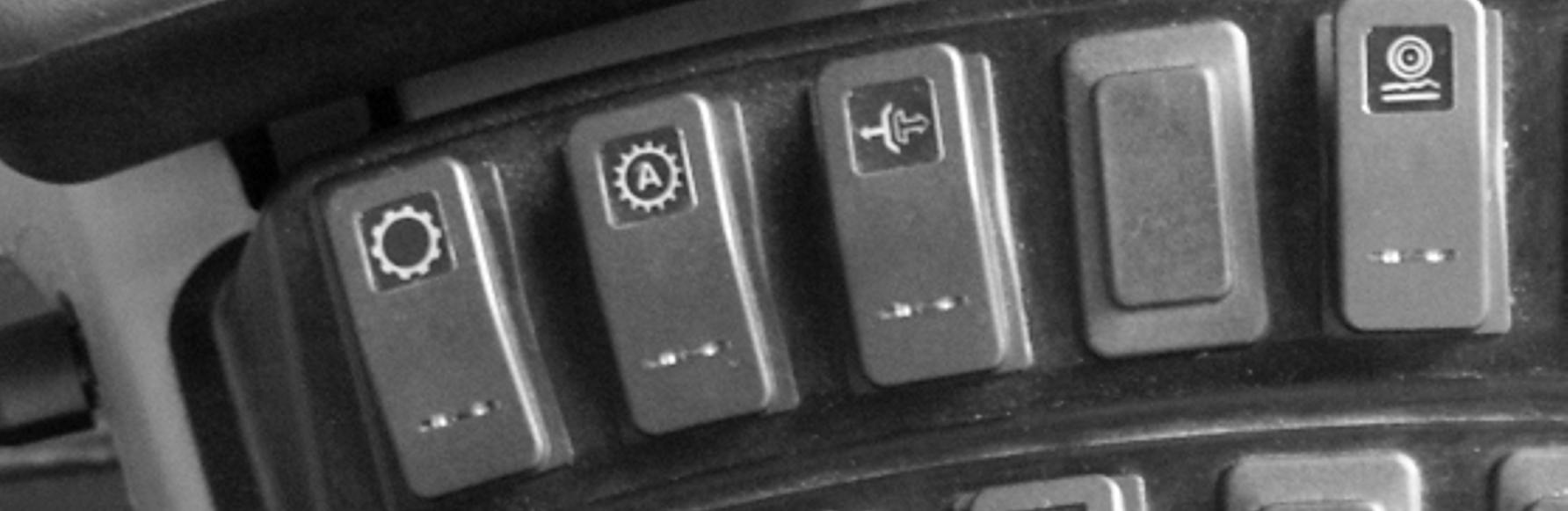

Dopo aver soddisfatto le condizioni da 1 a 5, è possibile attivare l’interruttore di abilitazione della trasmissione premendone la parte superiore (4). La spia nella parte inferiore dell’interruttore si illumina. L’interruttore di abilitazione della trasmissione verrà DISATTIVATO e il comando F-N-R tornerà alla leva del cambio standard se: Figura 15
BD06F160
4. La leva del cambio standard (2) sia in folle.
1. Il motore è stato spento. 2. Si blocca il freno di stazionamento. 3. Si sposta la leva del cambio dalla posizione di folle.
