FUNCIÓN Y ACCIONAMIENTO

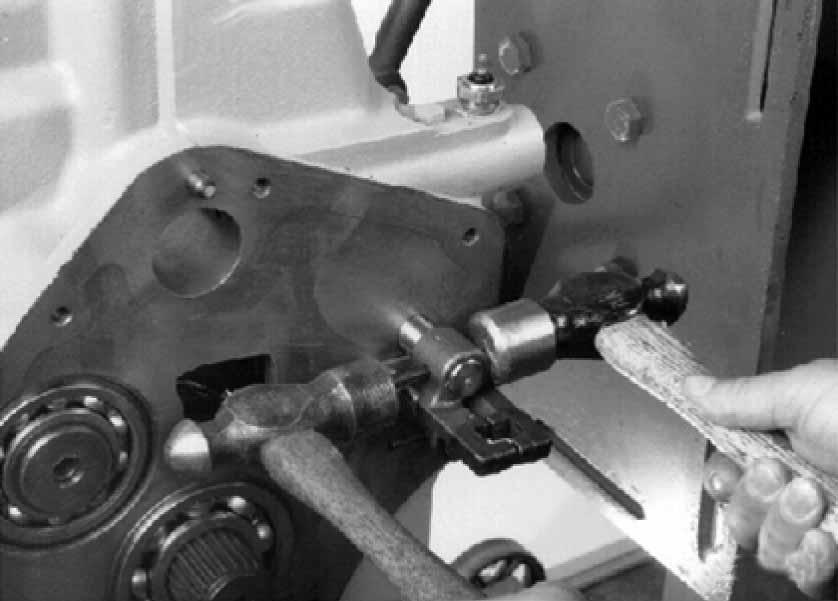

Montar los pernos (10) para sujetar los retenedores en los pernos de la caja de cambios y los tornillos de tope (11).

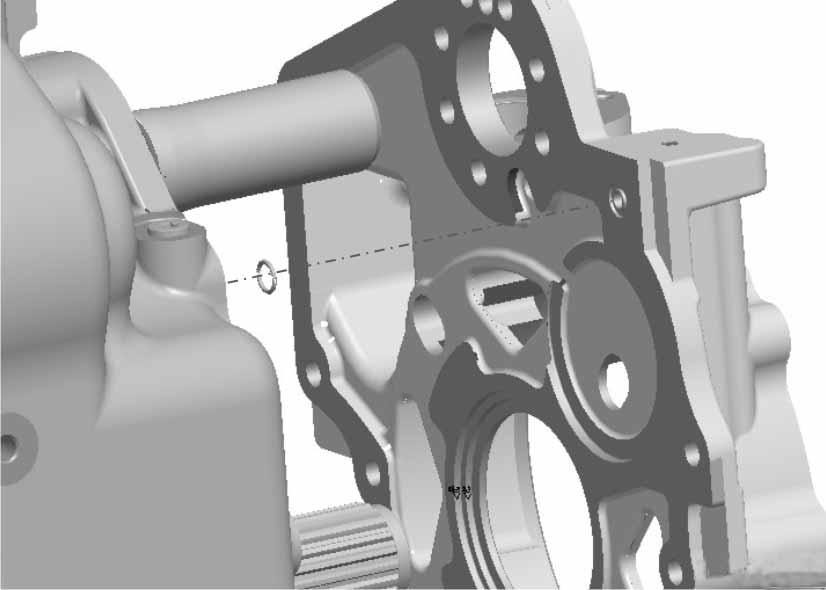

Aplicar una fina película de sellador en el extremo de la tapa trasera (8). Montar la junta tórica (9). No engrasar la junta tórica.

Colocar la tapa trasera (8). Asegurarse de que el perno (11) está correctamente instalada tanto en la caja trasera como el orificio de la tapa trasera. Ajustar los tornillos (7) para sujetar la tapa en la semicaja trasera según el par de torsión de 50 Nm. Si es necesario, golpear suavemente la tapa trasera con un martillo suave para cerrar la brecha entre el semialojamiento trasero y la tapa trasera para ajustar los tornillos de cabeza.

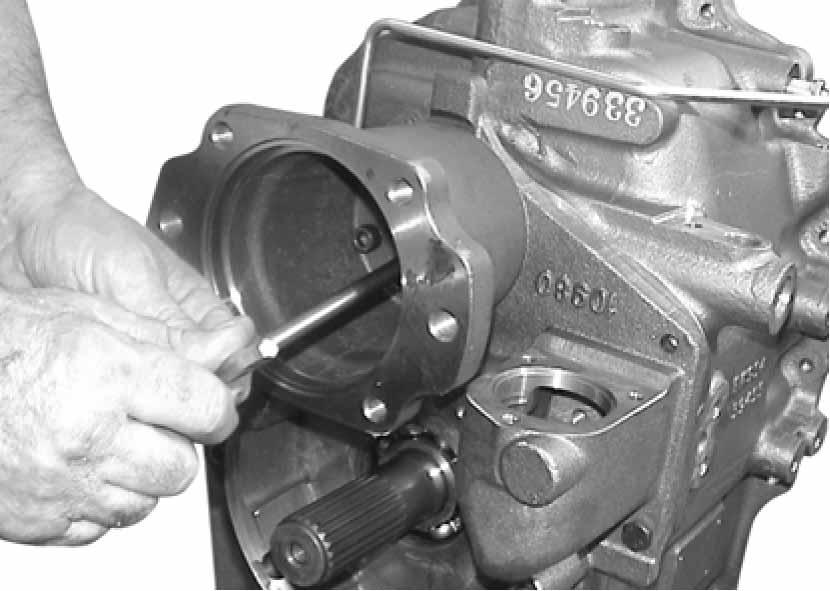

Aplicar una fina película de sellador en el extremo de la brida (6). Colocar la brida (6). Atornillar y ajustar los tornillos (5) según el par de torsión de 50 Nm.
