Montaje

Montar el cubo (13).

Utilizar una galga para verificar que cada contradisco (12) y cada disco de freno (11) sea plano. Si es necesario, reemplazarlos. Si los discos de freno (11) están casi lisos, reemplazarlos. Si el material de fricción está dañado o parece quemado, reemplazarlo. Verificar el desgaste de las ranuras. Verificar contradiscos (12) para detectar si están picados, rayados o dañados de otra forma. Si es necesario, reemplazarlos. En caso de utilizar nuevos discos de freno, se deben remojar en aceite durante al menos una hora antes del montaje. En caso de utilizar discos de fricción viejos, asegurarse de que las superficies de contacto estén cubiertas con aceite antes del montaje; verificar la condición de desgaste. Si es del 50% en comparación con el valor nominal, sugerimos que se reemplace.

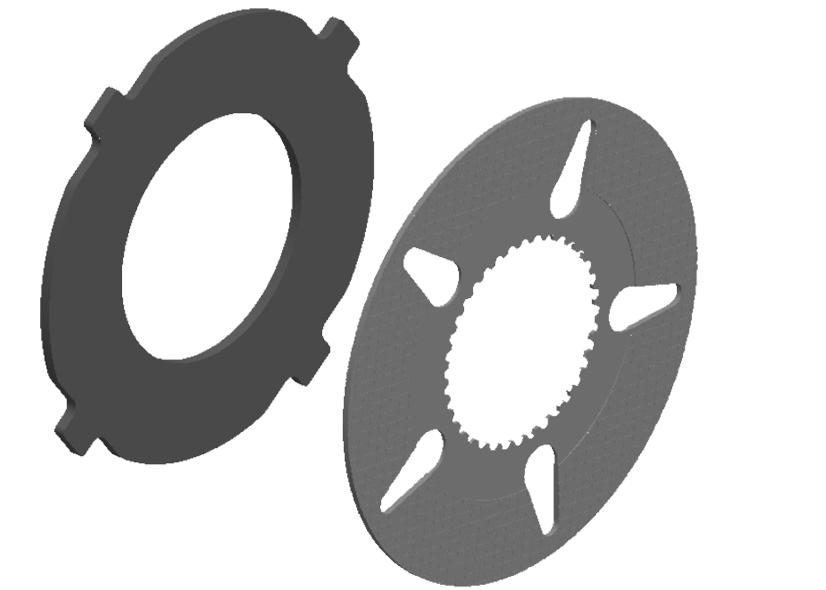

Paquete de discos de freno

Cantidad de discos de freno 5 Cantidad de contradiscos 5 Espesor de disco de freno nominal 3,6 ± 0,05 mm Espesor nominal de paquete de discos de freno (con carga de 163 kg) Desgaste máximo de disco de freno (cada lado) 37,40 ÷ 37,60 mm

0,65 mm
