CUADRO DE INSTRUMENTOS LATERAL (580ST - 590ST - 695ST
from Case 590 Super R y 695 Super R Tier 3 Escavadoras cargadoras Manual del operador 87534536 - PDF

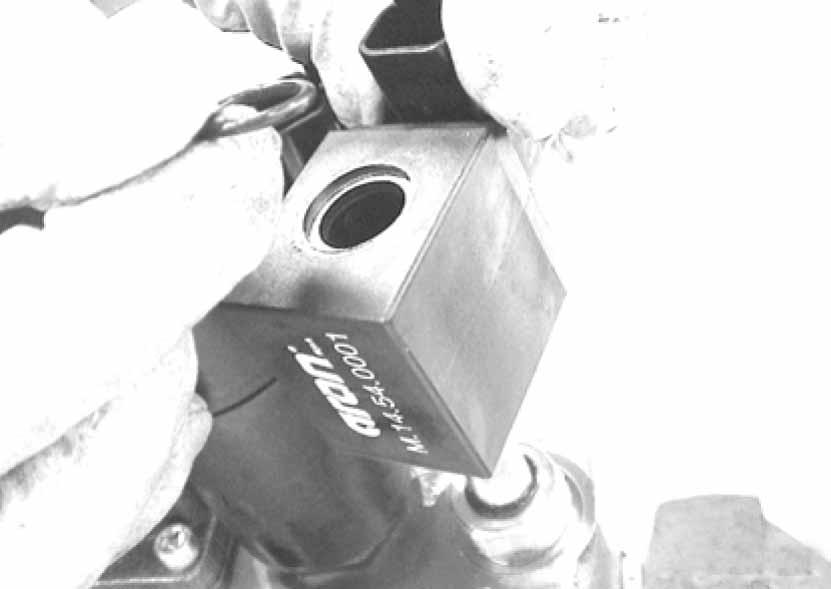

Quitar la junta tórica (19). Retirar la bobina de la válvula solenoide (18) y la junta tórica (17).

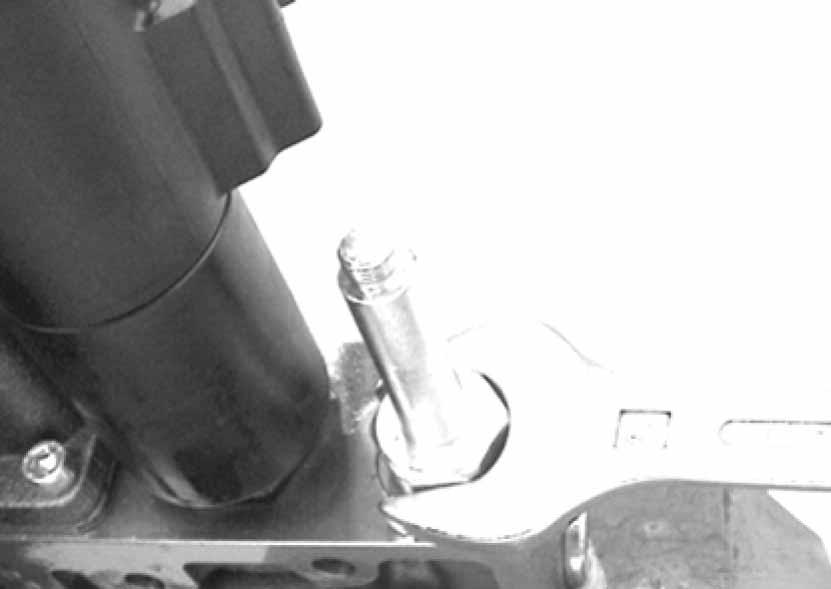

Destornillar el tubo solenoide (18).
Quitar las juntas tóricas (17).

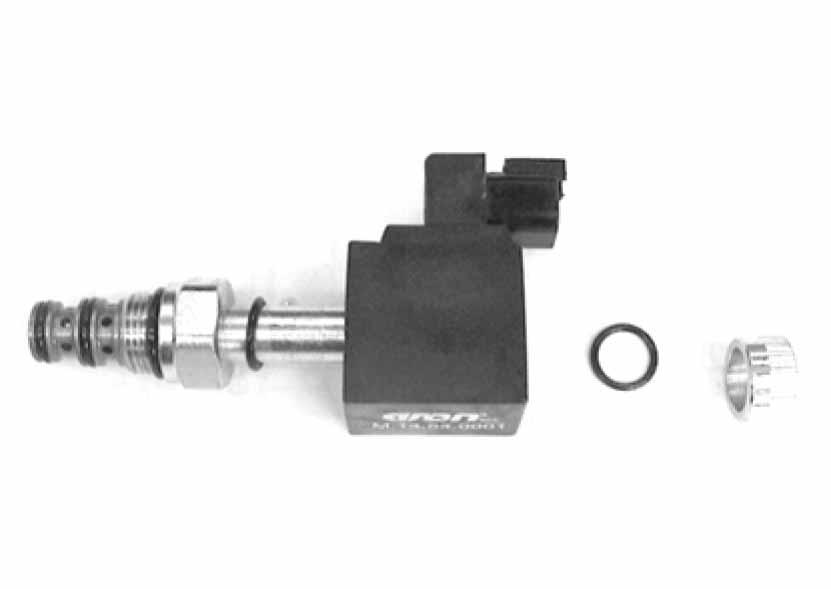

Verificar la condición de desgaste del tubo solenoide (18), de la junta tórica (19) y de la tuerca (20).
Montaje
Montar las juntas tóricas (17).
Montar el tubo solenoide (18). Ajustar con el par de torsión especificado de 25÷30 Nm.
Montar la junta tórica (17). Montar la bobina solenoide (18). Montar la junta tórica (19).

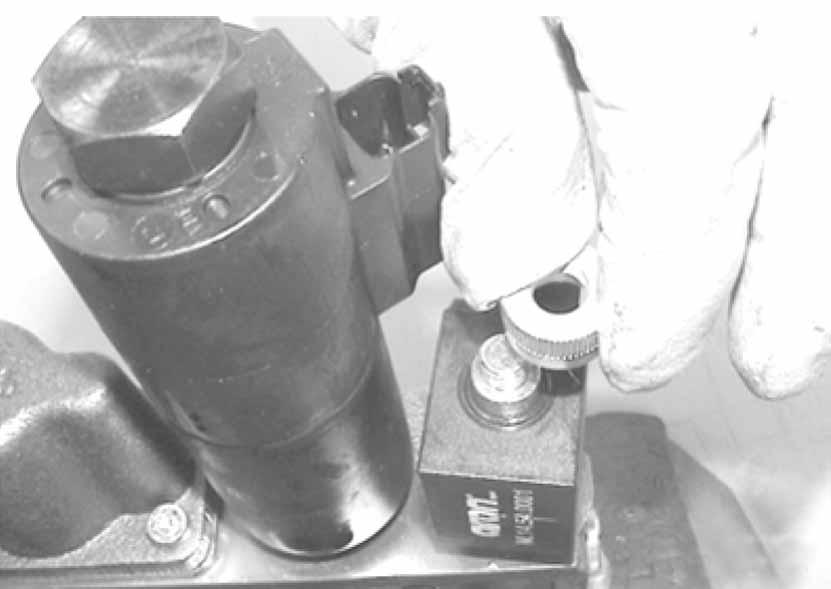

Atornillar y ajustar la tuerca (20) según el par de torsión de 5 ÷ 7 Nm.
