LUCES DE TRABAJO

SISTEMA ELÉCTRICO

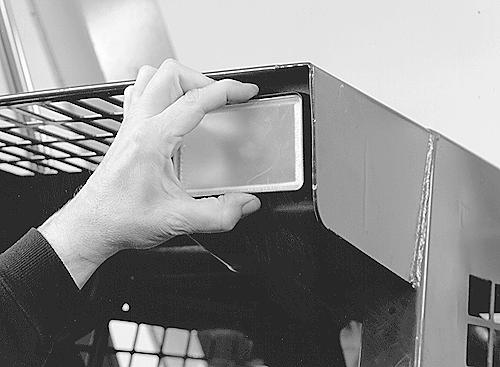

1.Para cambiar una bombilla, desplazar a un lado la luz de trabajo oprimiendo el retén de resorte y sacar de la estructura de la ROPS el lado opuesto de la luz de trabajo.

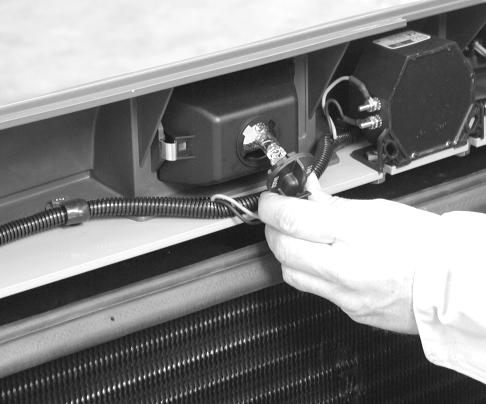

BP96N050 2.Girar 1/4 de vuelta el conector eléctrico y el casquillo de la bombilla de la parte trasera del conjunto de las luces.

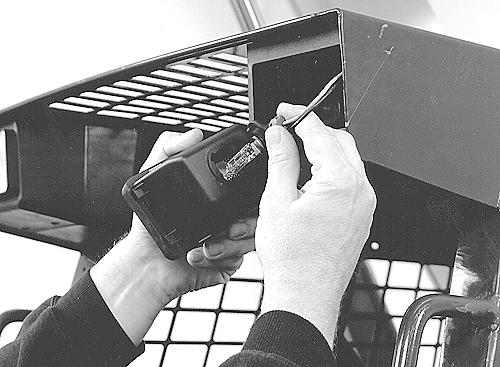

BP96N048 3.Extraer y desechar la bombilla del casquillo.

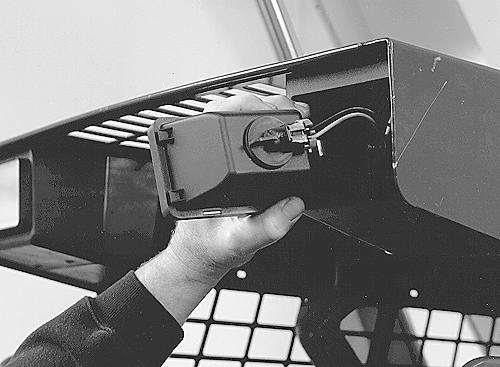

BP96N049 4.Utilizar papel fino para sujetar la bombilla nueva mientras se instala en el casquillo. Las grasas y aceites de la piel reducen la duración de las bombillas. 5.Instalar el casquillo de la bombilla en la parte trasera del conjunto de las luces. 6.Instalar el conjunto de la luz en la estructura de la ROPS introduciendo el

RESORTE CON EL LADO DE LA

ABRAZADERA POR DELANTE y oprimiendo dicho resorte. El otro lado se deslizará luego al interior de la estructura de la ROPS.

Luz de trabajo trasera

BD01C121 Para reemplazar la luz trasera de trabajo, abrir la puerta trasera de acceso y girar el conjunto del casquillo de la bombilla 1/4 de giro. Extraer la bombilla del casquillo. Instalar una bombilla nueva.
