DE LA CARGADORA
LUBRICACIÓN
Activación del pasador de bloqueo de los brazos de elevación de la cargadora
IMPORTANTE: si se está usando un accesorio, éste se debe extraer antes de que se levanten los brazos de elevación de la cargadora. 1.Cuando el operador se encuentre acomodado en su asiento, con la barra del asiento bajada, arrancar el motor y retraer completamente el accesorio del acoplador. 2.Levantar los brazos de elevación de la cargadora hasta la altura máxima.
BD04087

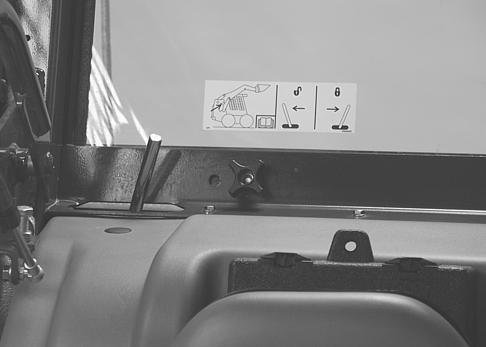

PALANCA DE CONTROL DE LA PALANCA DEL PASADOR DE BLOQUEO (ACTIVADA)
3.Activar el pasador de bloqueo del brazo de elevación de la cargadora moviendo hacia el centro de la máquina la palanca de control del pasador de bloqueo, ubicada en la esquina derecha trasera del compartimento del operador.
BD04E072

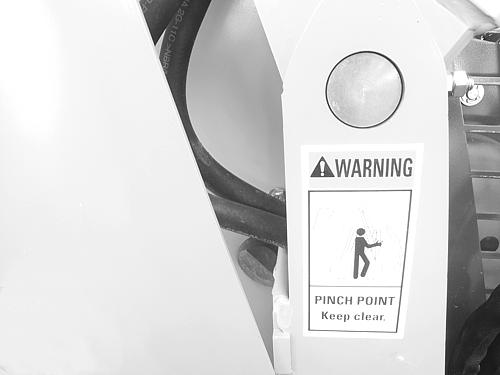

PASADOR DE BLOQUEO (ACTIVADO)
De este modo se colocará el pasador de bloqueo en la posición que se muestra en la ilustración.
A_PIN

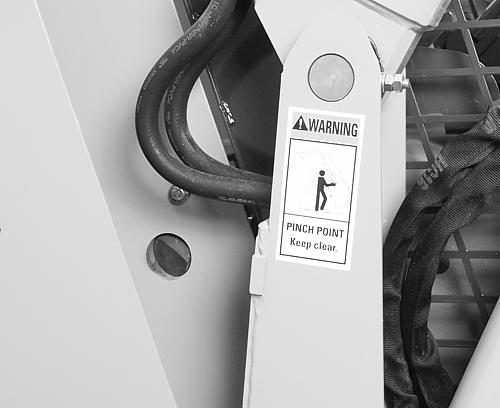

ARTICULACIÓN DEL BRAZO DE ELEVACIÓN
DE LA CARGADORA QUE DESCANSA EN EL PASADOR DE BLOQUEO
4.Bajar los brazos de elevación de la cargadora hasta que la articulación del brazo de la cargadora descanse sobre el pasador de bloqueo.
256356A2
CALCOMANÍA DEL BLOQUEO DEL BRAZO
DE ELEVACIÓN DE LA CARGADORA
LUBRICACIÓN
1.Cuando el operador se encuentre acomodado en su asiento, con la barra del asiento bajada, arrancar el motor y levantar los brazos de elevación de la cargadora hasta que la articulación del brazo de elevación de la cargadora ya no haga contacto con el pasador de bloqueo.

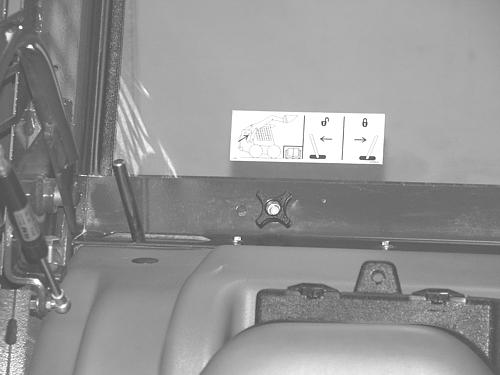

BD04D086 2.Para desactivar el pasador de bloqueo, mover la palanca de control del pasador de bloqueo hacia el lado derecho de la máquina como se muestra.
BD04E073

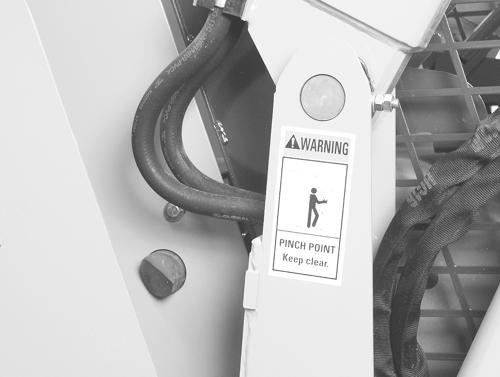

PASADOR DE BLOQUEO EN POSICIÓN DE ALMACENAMIENTO
Bajar los brazos de elevación de la cargadora hasta el suelo.
