COMPARTIMENTO DEL OPERADOR

LUBRICACIÓN

INCLINACIÓN HACIA ADELANTE DEL COMPARTIMENTO DEL OPERADOR

El compartimento del operador puede inclinarse con los brazos de elevación de la cargadora en posición alzada o totalmente bajada. Cuando los brazos de elevación de la cargadora se encuentran levantados, queda franqueado el acceso al motor, a las bombas hidrostáticas así como a la articulación del control y los motores. Con los brazos en la posición bajada, los puntos de lubricación de los brazos de la cargadora son accesibles. IMPORTANTE: si se está usando un accesorio, éste se debe extraer antes de que se levanten los brazos de elevación de la cargadora.

BD02E090X

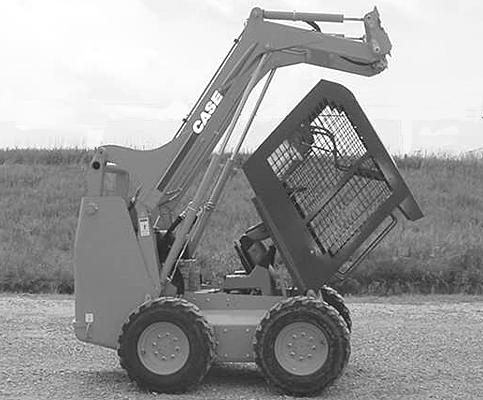

CABINA INCLINADA CON LOS BRAZOS DE ELEVACIÓN DE LA CARGADORA ELEVADOS

BD02E089X

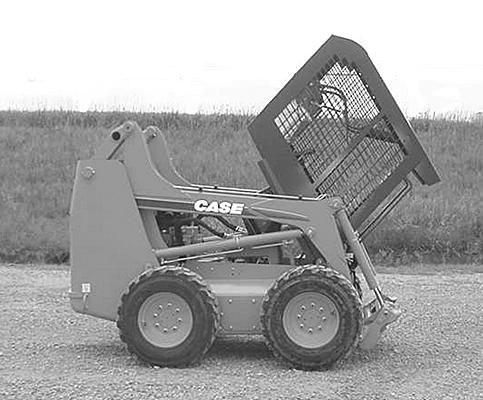

CABINA INCLINADA CON LOS BRAZOS DE ELEVACIÓN DE LA CARGADORA BAJADOS

IMPORTANTE: consultar Pasador de bloqueo del brazo de elevación de la cargadora en la página 100.

Para inclinar la cabina:

1

BP96N086 1.Desactivar los pasadores de bloqueo del compartimento del operador tirando hacia adelante de las palancas de bloqueo del compartimento (1).

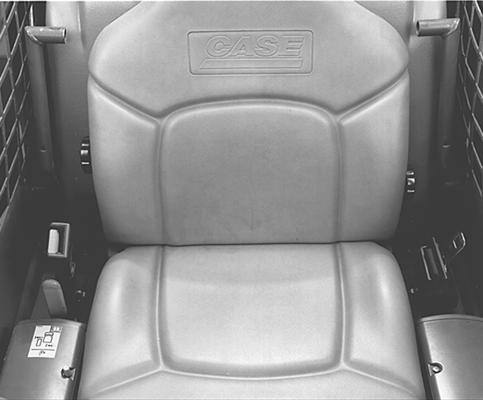

BP99N001 2.Inclinar el asiento del operador hacia adelante. LUBRICACIÓN

BD04D080 3.Agarrar las dos sujeciones manuales de la parte delantera de la cabina por la parte superior e inclinar la cabina hacia adelante.

2

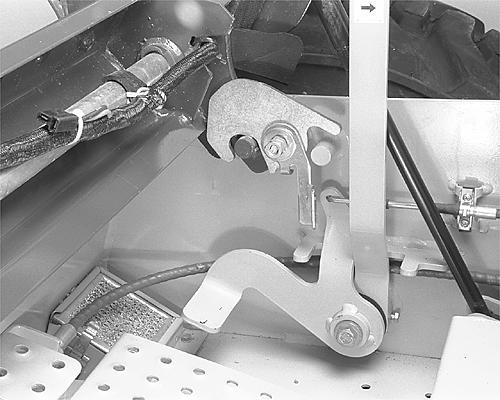

BK98E094 4.Comprobar que la cabina esté inclinada hacia adelante por completo y que el pestillo (2) que mantiene la cabina abierta esté puesto como se muestra.

LUBRICACIÓN

AJUSTE DEL COMPARTIMENTO DEL OPERADOR EN LA POSICIÓN DE FUNCIONAMIENTO

1.Asegurarse de que se hayan extraído todas las herramientas y demás artículos del interior del chasis antes de bajar el compartimento del operador.

1

BD04C054X 2.Soltar el pestillo que mantiene la puerta de la cabina abierta empujando la palanca (1) hacia adelante.

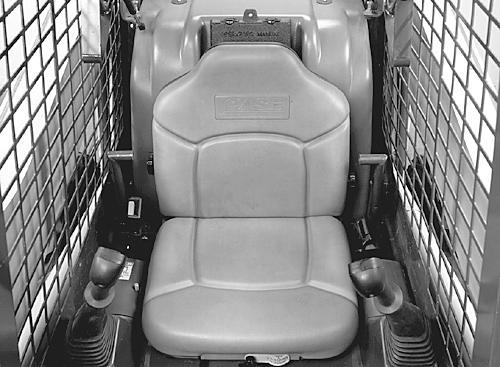

BD04D080 3.Agarrar las dos sujeciones manuales de la parte delantera de la cabina por la parte superior y bajar la cabina despacio a la posición de funcionamiento.

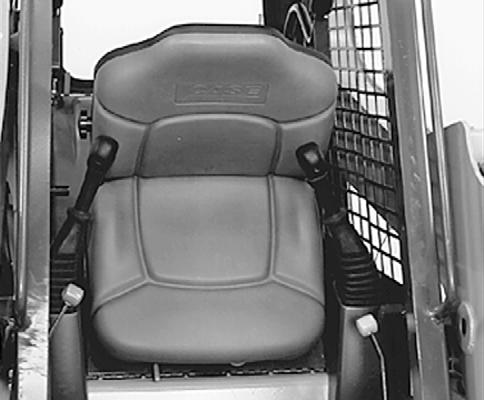

BP96N086 4.Inclinar el asiento del operador hasta la posición deseada y presionar con firmeza la parte superior del respaldo del asiento.

2

BP99N002 5.Empujar ambas palancas de liberación (2) a la posición de BLOQUEO.
