ACOPLADOR DEL ACCESORIO HIDRÁULICO (SICORRESPONDE

INSTRUCCIONES DE FUNCIONAMIENTO

ACOPLADOR DEL ACCESORIO HIDRÁULICO (SICORRESPONDE)

Instalación de un cucharón o accesorio

Para activar o desactivar los pasadores de bloqueo del acoplador hidráulico, hay que sujetar la palanca de control derecha más allá de la posición de descarga (manteniéndola en su punto de parada) y presionar al mismo tiempo el interruptor del acoplador hidráulico. Practicar este procedimiento antes de intentar acoplar o retirar un cucharón o un accesorio.

Antes de instalar o retirar un accesorio, el operador debe hacer lo siguiente:

1.Asegurarse de que el área de montaje del cucharón, el accesorio y el acoplador del accesorio estén limpios. Ver la calcomanía explicativa situada en el tubo transversal del brazo de la cargadora.

1 1

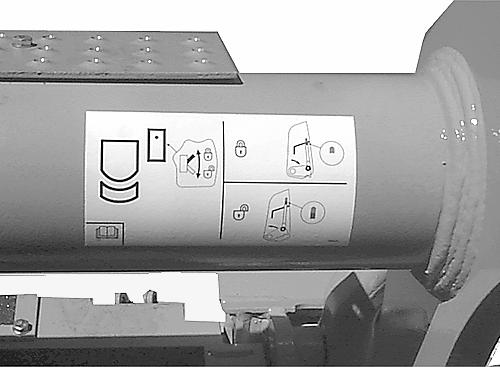

BP97N053 / 87460009 1.CALCOMANÍA EXPLICATIVA SITUADA EN EL TUBO TRANSVERSAL DEL BRAZO DE LA

CARGADORA.

2

3

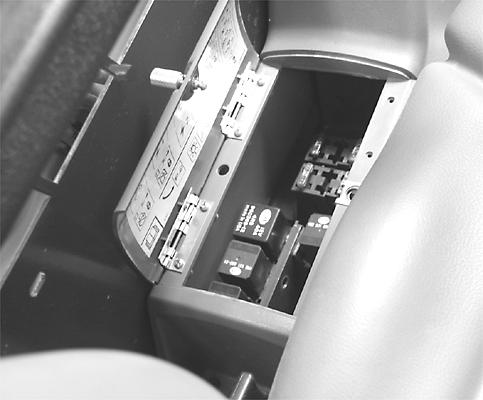

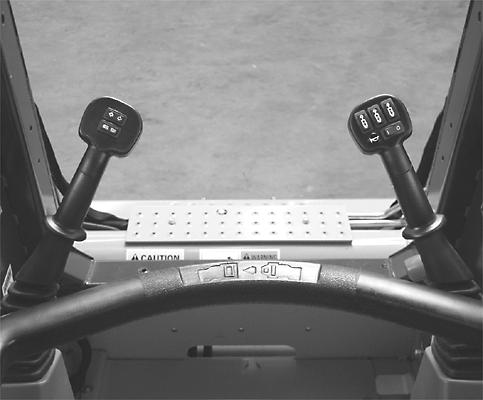

BD04C053 / BD04C048 2.INTERRUPTOR DEL ACOPLADOR HIDRÁULICO UBICADO EN LA CONSOLA IZQUIERDA 3.PALANCA DE CONTROL DERECHA

2.Colocar los pasadores de bloqueo del acoplador en la posición desactivada sujetando la palanca de control derecha más allá de la posición de descarga en la posición de retracción máxima y activar el lado de desbloqueo del interruptor del acoplador hidráulico.

INSTRUCCIONES DE FUNCIONAMIENTO

4

5 5 4

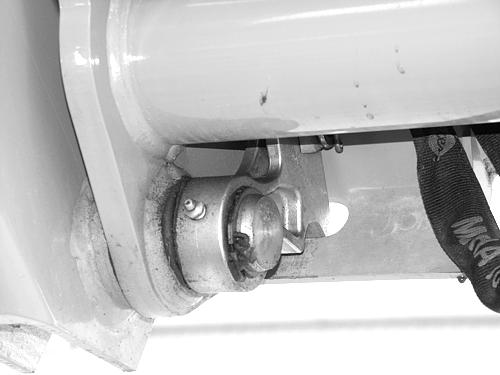

4.EXTREMOS TRIANGULARES DEL ACOPLADOR BD04F037 5.INDICADORES DE LOS PASADORES DE BLOQUEO EN LA POSICIÓN DESACTIVADA (COLOR ROJO) 3.Acercar despacio el cucharón o el accesorio con los extremos triangulares del acoplador, tal como se muestra, hasta que se acople.

BD04F038 4.Tras acoplar despacio el cucharón o el accesorio, retraerlo al máximo. Sujetar la palanca de control derecha más allá de la posición de descarga, en la posición de retracción máxima, y activar el lado de bloqueo del interruptor del acoplador hidráulico hasta que se acoplen los pasadores de bloqueo. NOTA: cuandel cucharón esté retraído, descienden los indicadores de los pasadores de bloqueo, por lo que pueden quedar ocultos a algunos operadores, dependiendo de su altura.

6

INSTRUCCIONES DE FUNCIONAMIENTO

6

7 8

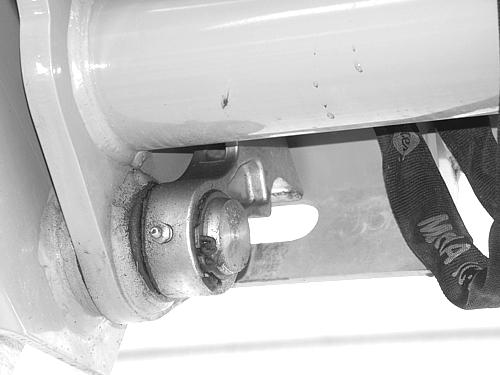

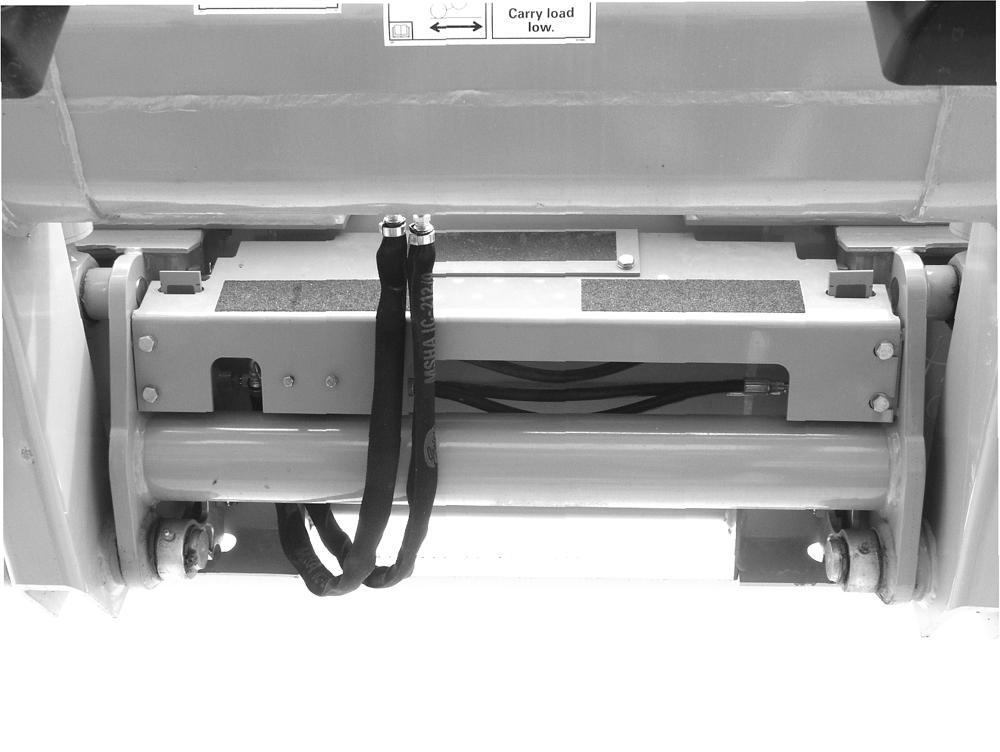

6.INDICADORES DE LOS PASADORES DE BLOQUEO (COLOR VERDE) 7.PASADOR DE BLOQUEO DEL ACOPLADOR ACTIVADO 8.PASADOR DE BLOQUEO DEL ACOPLADOR DESACTIVADO

BD04F035 / BD04F034

5.Plegar o retraer el cucharón o el accesorio para ver los indicadores de los pasadores de bloqueo. Sólo se deben ver los verdes, como en la fotografía anterior. 6.Elevar despacio el cucharón o el accesorio para comprobar que los pasadores de bloqueo estén activados.

INSTRUCCIONES DE FUNCIONAMIENTO

Extracción del cucharón

1.Levantar el cucharón o el accesorio de 25 a 50 mm (1 – 2 in.) por encima del suelo.

BD04C048 2.Sujetar la palanca de control derecha más allá de la posición de retracción del cucharón y de la de descarga, a la vez que se presiona el lado de desbloqueo del interruptor del acoplador hidráulico.

Soltar la palanca de control antes de soltar el interruptor. 3.Girar el acoplador del accesorio hacia afuera (función de descarga del cucharón) dejando que el cucharón se deslice hacia afuera del borde superior del acoplador.
