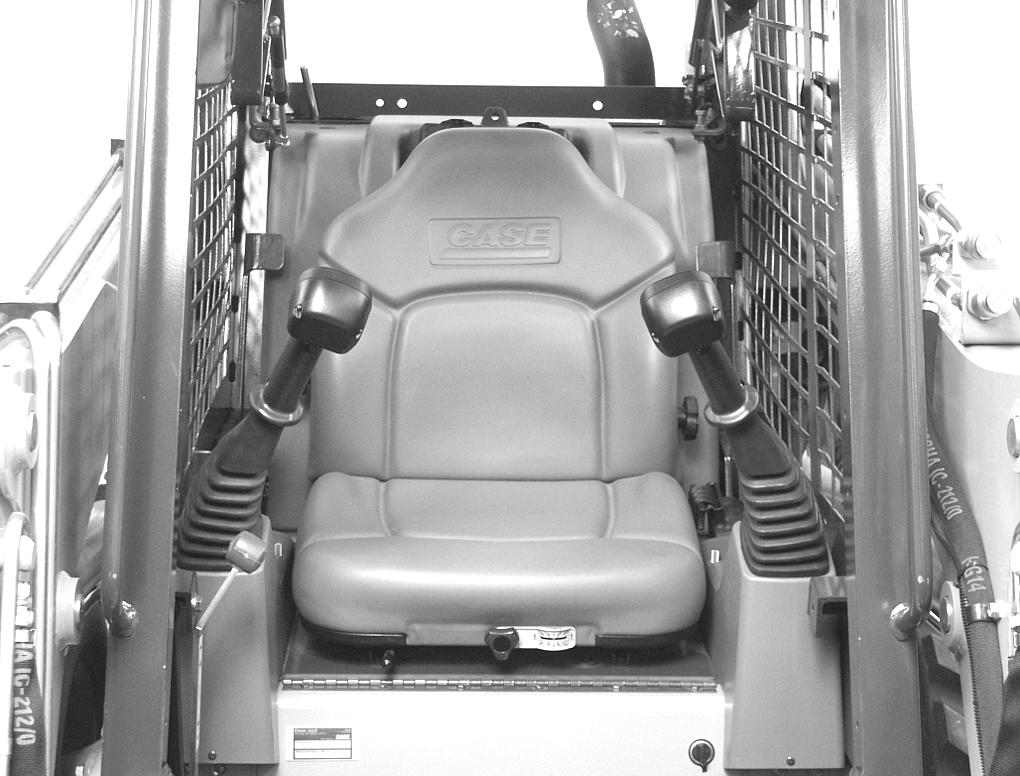

ASIENTO DEL OPERADOR

INSTRUMENTOS/CONTROLES

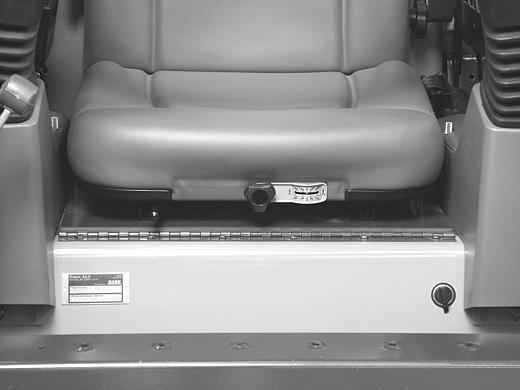

Asiento Deluxe (si corresponde)

4

1 3

2

BD04E078

1.Palanca de ajuste hacia adelante/hacia atrás:

Mover la palanca de ajuste hacia adelante/hacia atrás hacia la derecha y desplazar el asiento a la posición que resulte más cómoda. Soltar la palanca.

2.Perilla de control de la suspensión del asiento:

Mientras se ocupa el asiento del operador, girar esta perilla para aumentar o disminuir la suspensión. A medida que se mueva la perilla, la flecha indicadora se moverá a lo largo de una escala graduada con los valores de peso del operador.

3.Perilla de control del ajuste lumbar:

Girar la perilla en sentido horario para aumentar el soporte lumbar. Para reducir el soporte lumbar, girar la perilla en sentido antihorario.

4.Perilla de control de inclinación del respaldo:

Girar la perilla en sentido horario para inclinar el asiento del operador hacia adelante. Girar la perilla en sentido antihorario para inclinar el asiento del operador hacia atrás. NOTA: el asiento estándar sólo dispone de la palanca de ajuste hacia adelante/hacia atrás, aunque su ubicación es idéntica tanto en los asientos estándar como en los Deluxe.

INSTRUMENTOS/CONTROLES

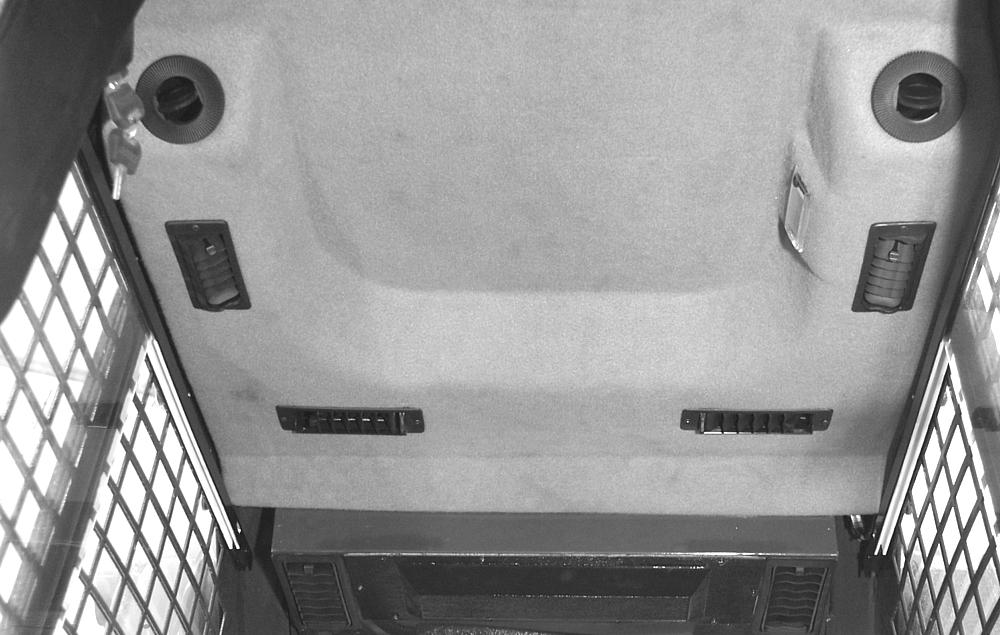

REJILLAS DE AIRE (SI CORRESPONDE)

Las rejillas en esta cabina son ajustables y se pueden cerrar completamente.

BD04E077 Hay cuatro rejillas rectangulares situadas encima del asiento del operador en el revestimiento del interior del techo. Las otras dos rejillas redondas se encuentran a cada lado del operador y hacia la parte delantera de la cabina. Estas rejillas se ajustan inclinándolas en una u otra dirección.

TOMA DE ALIMENTACIÓN AUXILIAR (SI CORRESPONDE)

Se trata de una fuente de alimentación de 12voltios disponible cuando la llave de contacto se encuentra en las posiciones de alimentación del sistema (accesorio) o RUN (Funcionamiento).

1

A_AUX_PWR 1.TOMA DE ALIMENTACIÓN AUXILIAR
