PALANCA DE CONTROL DERECHA

INSTRUMENTOS/CONTROLES

3

4 4

3

BD01C234

3.Dirección del lado derecho:

Avanzando la palanca de control derecha, avanzarán las ruedas del lado derecho. Moviendo la palanca de control derecha hacia atrás, retrocederán las ruedas del lado derecho.

4.Control de inclinación del cucharón:

Cuando el control se mueve hacia el interior de la máquina, el cucharón se retrae hacia el operador. Cuando el control se mueve hacia el exterior de la máquina, el cucharón descargará mientras gira alejándose del operador. La función de plegado del cucharón se usa junto con el interruptor del acoplador hidráulico para acoplar y retirar cucharones o herramientas en máquinas que dispongan de un acoplador hidráulico. Consultar la página 59.

4

3

CALCOMANÍA DE UTILIZACIÓN DE LA PALANCA DE CONTROL DERECHA

87438592

IMPORTANTE: los gráficos señalados con los números 3 y 4 en la ilustración anterior se ofrecen a mero título informativo pero no aparecen en la calcomanía real de la máquina.

INSTRUMENTOS/CONTROLES

5 6

87438592 IMPORTANTE: los gráficos señalados con los números 5 y 6 en la ilustración anterior se ofrecen a mero título informativo pero no aparecen en la calcomanía real de la máquina.

5 6

BD04F041

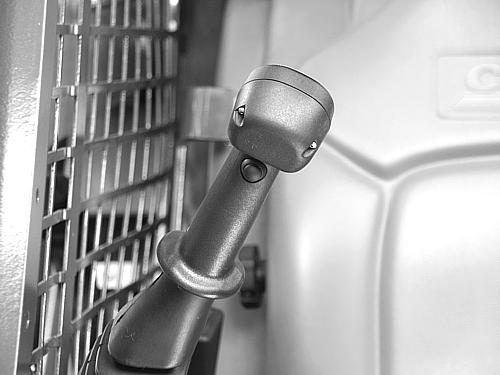

5. Botón de control de dos velocidades:

Está situado en la parte delantera de la palanca de control izquierda (si corresponde).

BD04F040

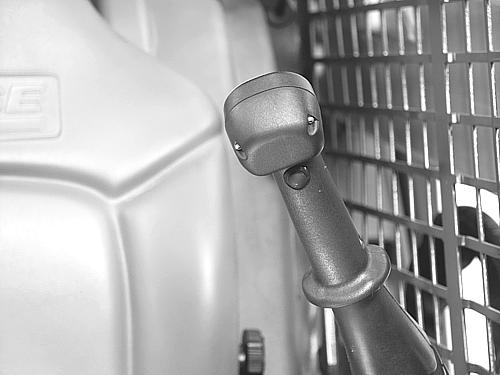

6. Botón de control de desplazamiento:

Está situado en la parte delantera de la palanca de control derecha (si corresponde). Para obtener instrucciones detalladas, consultar la página 90.
