This confidential document, “Parts Bulletin”, is intended ONLY for the internal use of UniCarriers Americas Corporation, its employees and national Dealer network. All data contained in this bulletin was based on the most current information available at the time of printing, and subject to c han ge without notice.

The information provided in this bulletin is not to be construed as basis for any claims against UniCarriers Americas, unless ot herwise stated.

SUBJECT: New Grammer Seat

UniCarriers Americas implemented a new seat on May 8, 2018. If you need to purchase a replacement seat for units manufactured prior to May 8, 2018 you will need a new seat harness and fuse jumper harness. Swivel seat options will require a new top stay assembly. J1B1 and T1B2 models will require a new tail harness. Please refer to the parts manual pages attached for specific part numbers. The parts manual pages attached have been setup for double siding to be put in the current published manuals. TO: Dealer Principals, General Managers, Parts Managers FROM: Product Support Department

CLASS I, IV, V

MODEL: 1F1/1F2, 1F4, J1B1/T1B2

PARTS BULLETIN

WIRING (BODY)

CABLEADO CARROCERIA

CABLAGEM (CARROÇARIA)

CABLAGE CARROSSERIE

1 011 24012-GB41A HARNESS-GUARD 021015-

021 24012-GB40A LMR2 021015-

2 011 01651-00033 GROMMET 021015-

3 011 24022-15K01-LE WIRE ASSY-FUSIBLE LINK 011015-

4 011 24014-GK10A HARNESS-CHASSIS 011015021 24014-GK11A 011015031 24014-GK20A 011015041 24014-GK21A 011015051 24014-GK15A 011015-

5 012 24225-89960 CLIP 101015022 24225-89960 111015-

6 012 24310-50K00 BLOCK ASSY-FUSE 011015-

7 013 24312-50K00 COVER-FUSE BLOCK 0110158 013 24321-C9900 PULLER-FUSE 011015-

9 013 24260-50K00 GROMMET 011015-

10 012 24319-GK00A FUSE 2A 011015-

022 24319-1K005 5A 041015032 24319-0K010 10A 011015042 24319-1K020 20A 011015-

11 012 24335-89900 DIODE 021015-

12 011 24216-10Y80 CLIP 061015-0117

021 14896-4YL0B 060117-

C 13 011 24015-GC00A HARNESS-TAIL 011015-0518

C 021 24015-GC40A 011015-0518

C 032 24015-GC01A LMR2 021015-0518

C 041 24015-GC41A LMR2 011015-0518

N 051 24015-9K00A 010518-

N 061 24015-9K20A 010518-

N 071 24015-9K01A LMR2 010518-

N 081 24015-9K21A LMR2 080518-

N 091 24034-9K00A HARNESS-FR SEAT NOT SHOWN USED WITH NEW 010518TAIL HARNESS-SEE SEC. 871C

15 012 24225-89983 CLIP 02101516 011 24210-89963 CLIP 011015-

17 011 24027-GC00A HARNESS-SUB 01101518 011 24216-10Y80 CLIP 081015-0117 021 14896-4YL0B 080117-

MMMMMMMMMMMMMMMMMMMMMMM CCCCCCCCCCCCCCCCCCCCCCC TTTTTTTTTTTTTTTTTTTTTTT G GGGGGG GGG GGG ||||||||||||||||||||||| LLLLLLLLLLLLLLLLLLLLLLL 22322222233332223322233 05000555500550550505505 FF FFF BBBBB UUUSSSSSSSSSSEEEEESSSSS

SEC. 241

(BODY)

CABLEADO CARROCERIA

CABLAGEM (CARROÇARIA)

CABLAGE CARROSSERIE

MMMMMMMMMMMMMMMMMMMMMMM CCCCCCCCCCCCCCCCCCCCCCC

G GGGGGG GGG GGG |||||||||||||||||||||||

LLLLLLLLLLLLLLLLLLLLLLL 22322222233332223322233 05000555500550550505505 FF FFF BBBBB UUUSSSSSSSSSSEEEEESSSSS

T1B2CM (PUB.NO. PM1UC-T1B2C)

SEC. 244A

BATTERY & BATTERY MOUNTING

BATERIA Y MONTAJE DE LA BATERIA

BATERIA & SUPORTE DE BATERIA

BATTERIE ET FIXATION DE BATTERIE

MAY 2018

244A-1

T1B2CM (PUB.NO. PM1UC-T1B2C) REVISED:

GROUP INDEX

BODY(SIDE, REAR & SEAT)

*ILLSTRATIONS SHOWN IN GENERAL INDEX AND GROUP INDEX ARE GENARALIZED DESCRIPTIONS FOR ALL MODELS AND ARE NOT PRECISE IN ALL DETAILS.

SEC.NO. SECTION NAME

871ASEAT (1015~0518)

871BSEAT (0518~)

871CSEAT-WIRING (0518~)

SEC. 871A

SEAT (1015~0518)

ASIENTO

ASSENTO

SIEGE

REVISED: MAY 2018

871A-1

T1B2CM (PUB.NO. PM1UC-T1B2C)

SEC. 871A

APPLIED MODEL SEAT (1015~0518)

ASIENTO ASSENTO SIEGE

C 1 011 87000-GC31C SEAT ASSY-FRONT 011015-0518

C 021 87000-GC31C SET6 011015-0518

C 031 87000-FW61B-UCA 011015-0518

C 041 87000-FW61B-UCA SETQ 011015-0518

C 051 87000-FW61J-UCA SETQ/MSETO 011015-0518

C 061 87000-GC31J MSETO 011015-0518

C 2 011 08911-1081G NUT-HEX W/CON SPW M8-1.25

C 3 012 87622-FW80C KIT-LABEL

041015-0518

011015-0518

C 4 012 87420-FW80B KIT-GEAR 011015-0518

C 5 012 87421-FW80B KIT-LUMBAR

C 6 012 87422-FW80B KIT-KNOB

C 11 012 87220-FW80B SPRING & SADDLE KIT

C 12 012 87121-FW80B WLDT-SUSP BASE KIT

C 13 012 87221-FW80B LINKAGE ASSY KIT

C 14 012 87222-FW80B BEARING KIT

C 15 012 87120-FW90C WLDT-FRAME KIT

C 16 012 87522-FW80B WEIGHT ADJUST KIT

C 17 012 87520-FW90B SLIDE KIT

C 18 012 24034-FW80B WIRE HARNESS KIT

C 19 012 25565-FW80B MOUNT-SNAP SWITCH KIT

C 21 012 87621-FW90B BACK PANEL KIT

C 22 012 87320-FW80B SEAT-CUSH-VINYL KIT

C 022 87320-FW80B

C 032 87320-9K50C SEAT-CUSH-CLOTH KIT

C 042 87320-9K50C

C 23 012 87620-FW80C BACK-CUSH-VINYL KIT

C 022 87620-FW80C

C 032 87620-9K50C BACK-CUSH-CLOTH KIT

C 042 87620-9K50C

C 25 012 87321-FW80B BOOT KIT

C 26 012 87623-FW90B PIVOT BOLT KIT

C 27 012 87223-FW80B BUMPER KIT

C 28 012 87224-FW80B SHOCK ABS KIT

C 29 012 87523-FW80B WEIGHT IND KIT

C 30 012 87322-FW80B DRAIN-WATER KIT

C 31 012 87524-FW80B KNOB-WEIGHT ADJ KIT

C 32 012 87525-FW90B RECLINER KNOB KIT

011015-0518

SEC. 871A

(1015~0518)

ASIENTO ASSENTO SIEGE N

C 33 012 87821-FW80B BELT-ELR 011015-0518

C 022 87822-FW80B MSETO 011015-0518

MMMMMMMMMMMMMMMMMMMMMMM CCCCCCCCCCCCCCCCCCCCCCC TTTTTTTTTTTTTTTTTTTTTTT

G GGGGGG GGG GGG ||||||||||||||||||||||| LLLLLLLLLLLLLLLLLLLLLLL 22322222233332223322233 05000555500550550505505 FF FFF BBBBB UUUSSSSSSSSSSEEEEESSSSS

CLICK HERE TO DOWNLOAD THE COMPLETE MANUAL

• Thank you very much for reading the preview of the manual.

• You can download the complete manual from: www.heydownloads.com by clicking the link below

• Please note: If there is no response to CLICKING the link, please download this PDF first and then click on it.

CLICK HERE TO DOWNLOAD THE

T1B2CM (PUB.NO. PM1UC-T1B2C)

SEC. 871B SEAT (0518~)

ASIENTO

ASSENTO SIEGE

REVISED: MAY 2018

871B-1

T1B2CM (PUB.NO. PM1UC-T1B2C)

SEC. 871B

SEAT (0518~)

ASIENTO

ASSENTO

SIEGE

N 1 011 87000-GC31D SEAT ASSY-FRONT 010518-

N 021 87000-GC31D SET6 010518-

N 031 87000-FW61C 010518-

N 041 87000-FW61C SETQ 010518-

N 051 87000-FW61L SETQ/MSETO 010518-

N 061 87000-GC31K MSETO 010518-

N 101 012 87611-FW82A CUSHION KIT-BACK 010518-

N 032 87611-FW82A CUSHION KIT-BACK SET6 010518-

N 022 87611-FW81A CUSHION KIT-BACK 010518-

N 042 87611-FW81A CUSHION KIT-BACK SETQ, SETQ/MSETO010518-

N 052 87611-FW82A CUSHION KIT-BACK MSETO 010518-

N 102 012 87311-FW82A CUSHION KIT-SEAT 010518-

N 02 2 87311-FW82A CUSHION KIT-SEAT SET6 01 0518-

N 032 87311-FW81A CUSHION KIT-SEAT 010518-

N 042 87311-FW81A CUSHION KIT-SEAT SETQ, SETQ/MSETO010518-

N 052 87311-FW82A CUSHION KIT-SEAT MSETO 010518-

N 103 012

87415-FW80A BACKREST BEARING KIT

N 104 012

N 105 012

N 107 012

N 108 012

N 109 012

N 110 012

N 111 012

010518-

87410-FW81A BACKREST ADJUSTMENT KIT 010518-

87510-FW80A HANDLE KIT-WEIGHT ADJUST 010518-

87515-FW80A HANDLE HOUSING KIT

87910-FW81A OPS & WIRING KIT

010518-

87220-FW80C SEAT BELLOW/LOWER COVER 010518-

87210-FW80A COVERS-SIDE 010518-

87710-FW81A HIP RESTRAINTS LH KIT 010518-

N 112 012 87711-FW81A HIP RESTRAINTS RH KIT 010518-

N 113 012 87612-FW80A LUMBAR SUPPORT KIT 010518-

N 114 012

87530-FW80A LUMBAR HANDLE KIT

N 115 012

N 116 012

N 117 012

N 118 012

N 022

N 119 012

N 120 012

N 121 012

010518-

87230-FW80A HOLE COVER-HEAT SWITCH 010518-

87630-FW80A MANUAL POUCH HOLDER 010518-

87140-FW81A ADAPTER PLATE 010518-

87821-FW81C SEAT BELT KIT 010518-

87821-FW82C MSETO 010518-

87110-FW81A ADJUSTMENT RAILS

010518-

87130-FW80A RAIL HARDWARE KIT 010518-

87635-FW80A BACK PAN KIT 010518-

N 122 012 NA FC HARWARE KIT 010518-

N 123 012 NA SWIVEL & HARDWARE KIT 010518-

SEC. 871B

(0518~)

ASIENTO

ASSENTO

SIEGE

N 2 011 17599-6G100-F1 NUT-HEX W/CON SPW M8-1.25

MMMMMMMMMMMMMMMMMMMMMMM CCCCCCCCCCCCCCCCCCCCCCC

G GGGGGG GGG GGG |||||||||||||||||||||||

LLLLLLLLLLLLLLLLLLLLLLL 22322222233332223322233 05000555500550550505505 FF FFF BBBBB UUUSSSSSSSSSSEEEEESSSSS

T1B2CM (PUB.NO. PM1UC-T1B2C)

SEC. 871C

SEAT-WIRING (0518~)

ASIENTO

ASSENTO

SIEGE

MAY 2018

871C-1

T1B2CM (PUB.NO. PM1UC-T1B2C) REVISED:

SEC. 871C

SEAT-WIRING (0518~)

ASIENTO

ASSENTO SIEGE

N 1 011 24216-S5801 WIRING-CLIP 010518-

N 2 011 24167-9K20A HARNESS-FUSE JUMPER 010518-

N 021 24167-9K21A HARNESS-FUSE JUMPER 010518-

N 3 011 24216-W1000 CLP-TIE RAP 050518-

N 4 011 24034-9K00A HARNESS-FR SEAT 010518-

T1B2CM (PUB.NO. PM1UC-T1B2C)

CLICK HERE TO DOWNLOAD THE COMPLETE MANUAL

• Thank you very much for reading the preview of the manual.

• You can download the complete manual from: www.heydownloads.com by clicking the link below

• Please note: If there is no response to CLICKING the link, please download this PDF first and then click on it.

CLICK HERE TO DOWNLOAD THE

UNICARRIERS AMERICAS CORPORATION

All Rigths Reserved. No part of this publication may be reproduced in any form without the prior written permission of the publisher.

FIRST EDITION:JUNE 2016

SECOND EDITION:FEBRUARY2108

GENERAL INDEX

INTRODUCTION

A MOTOR

B FUEL & ENGINE CONTROL

E BODY ELECTRICAL

F POWER TRAIN

G AXLE & SUSPENSION

H BRAKE

I STEERING

J BODY(FRONT, ROOF & FLOOR)

K BODY(SIDE, REAR & SEAT)

M MISCELLANEOUS

*ILLSTRATIONS SHOWN IN GENERAL INDEX AND GROUP INDEX ARE GENARALIZED DESCRIPTIONS FOR ALL MODELS AND ARE NOT PRECISE IN ALL DETAILS.

PART NO. INDEX

T1B2CM (PUB. NO. PM1UC-T1B2C)

INTRODUCTION

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

GROUP SYMBOLS AND ABBREVIATIONS

DEFINITION OF ABBREVIATIONS IN SPECIFICATION COLUMN AND SECTION NAME

20 OR 40……LIFTING CAPACITY OF 4,000lbs OR 1,800kg

25 OR 50……LIFTING CAPACITY OF 5,000lbs OR 2,250kg

30 OR 60……LIFTING CAPACITY OF 6,000lbs OR 2,700kg

35 OR 80……LIFTING CAPACITY OF 8,000lbs OR 3,500kg

MATA……RUBBER FLOORBOARD MAT

MIRC……REARVIEW MIRROR-GLASS SINGLE MOUNTED UNDER OHG

MIRX……REARVIEW MIRRORS-GLASS

MIRW……REARVIEW MIRRORS-GLASS SINGLE MOUNTED UNDER OHG

2W……2 STAGE WIDE VIEW MAST AND MIRX

2WT……2 STAGE WIDE VIEW TRUCKERS MAST

2F……2 STAGE FULL FREE MAST

2H……2 STAGE WIDE VIEW MAST

3F……3 STAGE FULL FREE MAST

3V……3 STAGE FULL FREE OPTIVIEW MAST

203~700……LIFTING HEIGHT 203cm ~ 700cm

ACMX……ACCUMULATOR: 1 QUART

ATBO……FORK COLOR-HIGH VISIBILITY ORANGE

ATBP……POLISHED AND TAPERED FORKS

BDY3……STRETCH WRAP HOLDER-LEFT REAR PILLAR MOUNTED

BIDA……DOCUMENT CLIP

BOTB……TILT CYLINDER BOOT AND COVER

BRKS……BRAKE PEDAL-EXPANDED METAL MESH SURFACE

CRGC……CARRIAGE-HIGH VISIBILITY

CRGH……CARRIAGE-STANDARD DESIGN

DAFR……STEEL SIDE GUARDS

DRMP……DRUM BRAKE W/STRING CUTTER

FC……FINGERTIP CONTROL

FIEA……FIRE EXTINGUISHER-ABC TYPE, 2-1/2 LB

HOBX……MAST MOUNTED HOOKS WITH MAST MOUNTED CHAIN BOX

HOOK……MAST MOUNTED HOOKS

HOOW……MAST MOUNTED STRAP AND WINCH

LABA……ALTERNATE CAPACITY PLATE HOLDER

LH……LEFT HAND

LMR2……TURN, STOP AND BACKUP LIGHTS

MSETO……ORANGE SEATBELT

OHGT……OVERHEAD GUARD-STANDARD W/EXTENDED FRONT CANOPY

PLAF……LANGUAGE MARKINGS-FRENCH

PLAP……LANGUAGE MARKINGS-ENGLISH

PLAX……LANGUAGE MARKINGS-SPANISH

PLAY……LANGUAGE MARKINGS-PORTUGUESE

RH……RIGHT HAND

S/S01……HANG-ON SIDESHIFTER

S/S03……INTEGRAL SIDESHIFTER

SCRT……AUTO TILT LEVELING

SET6……FULL SUSPENSION SEAT - CLOTH

SETQ……FULL SUSPENSION SEAT - VINYL

STG%……STEERING WHEEL SPINNER KNOB

STGL……STEERING WHEEL WITHOUT SPINNER KNOB

TID6……NON-MARKING

TID7……SMOOTH

TID8……SMOOTH NON-MARKING

TIDC……CUSHION

TIS6……NON-MARKING

TIS7……SMOOTH

TIS8……SMOOTH NON-MARKING

TISC……CUSHION

TMSL……T/M CONTROL - LEFT

TMSR……T/M CONTROL - RIGHT

TOLY……DOCK LEVELER LIFT HANDLE HOLDER-LEFT REAR

LMUR……BLUE LED SPOTLIGHT-REAR PILLAR MOUNTED

LMXD……STROBE LIGHT-AMBER

TRK1……TRAVEL SPEED CONTROL-REDUCED REVERSE SPEED

LMXE……STROBE LIGHT-RED AT FORK HEIGHT < 5 in (127mm)

LMXM……STROBE LIGHT-BLUE

LMXW……REAR WORK LIGHT

LVRL……CONTROL LEVER-SINGLE LIFT/TILT

LVRW……CONTROL LEVERS-SEPARATE LIFT/TILT

VAL2……2-SPOOL VALVE AND LEVER

VAL3……3-SPOOL VALVE AND LEVER

VAL4……4-SPOOL VALVE AND LEVER

FEBRUARY 2018

MODEL VARIATION (LONG MODEL CODE) BREAKDOWN

DESTINATION

U : EXPORT (GOM, EUR)

S : NORTH AMERICA UL ES TYPE

E : NORTH AMERICA UL EE TYPE

APPLICATION : STANDARD

F : COLD STORAGE (-35°C)

B : BATTERY ROLLER

LOAD CAPACITY / LOAD CENTER

20 : 2.0 ton / 60mm, 4,000 lb / 24 in

25 : 2.5 ton / 60mm, 3,000 lb / 24 in

30 : 3.0 ton / 60mm, 6,000 lb / 24 in

35 : 3.5 ton / 60mm, 8,000 lb / 24 in

BODY SIZE

L : STANDARD

BASE MODEL

MOTOR TYPE

T : AC 9 KW/36V UL-ES

T : AC 6.9 KW/36V UL-EE

T : AC 12 KW/48V UL-ES

J : AC 8.5 KW/48V UL-EE

TIRE TYPE

C : CUSHION TIRE MODEL

M: Manufactured in Marengo, IL USA

CLASSIFICATION OF MODEL

APP NO. STYLE WHEEL BASE CAPACITY RATING

MODEL SHORT CODE

APPLICATIONUL TYPEDESTINATION

01MCT1B2L20UBXC40NEXPCUSH9/12 kWSTD20STANDARD NORTH AMERICA

02MCT1B2L25UBXC50NEXPCUSH9/12 kWSTD25STANDARD NORTH AMERICA

03MCTG1B2L30UBXC60NEXPCUSH9/12 kWLONG30STANDARD NORTH AMERICA

04MCT1B2L20S BXC40N CUSH9/12 kWSTD20STANDARDESNORTH AMERICA

05MCT1B2L20FSBXC40NFSCUSH9/12 kWSTD20COLD STORAGEESNORTH AMERICA

06MCT1B2L25S BXC50N CUSH9/12 kWSTD25STANDARDESNORTH AMERICA

07MCT1B2L25FSBXC50NFSCUSH9/12 kWSTD25COLD STORAGEESNORTH AMERICA

08MCTG1B2L25SBXC50LNCUSH9/12 kWLONG25STANDARDESNORTH AMERICA

09MCTG1B2L25FSBXC50LNFSCUSH9/12 kWLONG25COLD STORAGEESNORTH AMERICA

10MCTG1B2L30S BXC60N CUSH9/12 kWLONG30STANDARDESNORTH AMERICA 11MCTG1B2L30FSBXC60NFSCUSH9/12 kWLONG30COLD STORAGEESNORTH AMERICA

12MCTG1B2L35S BXC80N CUSH9/12 kWLONG35STANDARDESNORTH AMERICA

13MCTG1B2L35FSBXC80NFSCUSH9/12 kWLONG35COLD STORAGEESNORTH AMERICA

14MCT1B2L20EBXC40NEECUSH6.9/8.5 kWSTD20STANDARDEENORTH AMERICA

15MCT1B2L25EBXC50NEECUSH6.9/8.5 kWSTD25STANDARDEENORTH AMERICA

16MCTG1B2L25EBXC50LNEECUSH6.9/8.5 kWLONG25STANDARDEENORTH AMERICA

17MCTG1B2L30EBXC60NEECUSH6.9/8.5 kWLONG30STANDARDEENORTH AMERICA

18MCTG1B2L35EBXC80NEECUSH6.9/8.5

kWLONG35STANDARDEENORTH AMERICA

19MCT1B2L20BSBXC40NBRCUSH9/12 kWSTD20BATTERY ROLLERESNORTH AMERICA

20MCT1B2L25BSBXC50NBRCUSH9/12 kWSTD25BATTERY ROLLERESNORTH AMERICA

21MCTG1B2L25BSBXC50LNBRCUSH9/12 kWLONG25BATTERY ROLLERESNORTH AMERICA

22MCTG1B2L30BSBXC60NBRCUSH9/12 kWLONG30BATTERY ROLLERESNORTH AMERICA

23MCTG1B2L35BSBXC80NBRCUSH9/12 kWLONG35BATTERY ROLLERESNORTH AMERICA

CLASSIFICATION OF MODEL

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

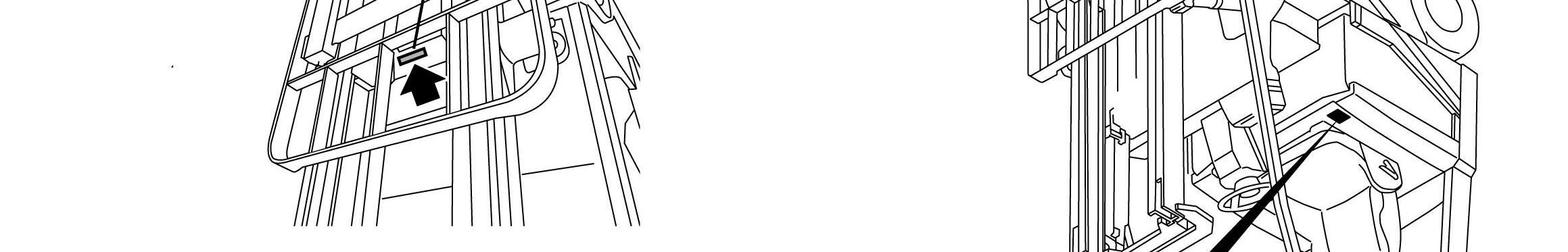

CHASSIS SERIAL NUMBER

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

CLICK HERE TO DOWNLOAD THE COMPLETE MANUAL

• Thank you very much for reading the preview of the manual.

• You can download the complete manual from: www.heydownloads.com by clicking the link below

• Please note: If there is no response to CLICKING the link, please download this PDF first and then click on it.

CLICK HERE TO DOWNLOAD THE

TABLE OF CHASSIS NUMBERS

This table shows the chassis number of the first vehicle in each monthly production. The table was compiled to facilitate finding out when a customer's vehicle was produced so as to find the correct part in the catalog. The production months shown here may be slightly different from the month the vehicle was actually produced. This is because production variables sometimes cause actual serial numbers to vary from the previously-decided serial numbers.

TABLA DE LOS NUMEROS DE CHASIS

Esta tabla le muestra el número de chasis del primer vehículo producido cada mes. Esta tabla ha sido compilada para facilitar el conocimiento de cuando fué producido el vehículo de cliente, y facilitar la búsqueda de las piezas correctas en el catálogo. Los meses de producción mostrados aquí pueden diferir ligeramente con el mes en eque el vehículo fué actualmente producido. Esto es debido a que la producción varía algunas veces y causa que los números de serie difieran de los decididos previamente.

TABLEAU DES NUMEROS DE CHASSIS

Ce tableau indique le numero de châssis du premier véhicule de la produciton mensuelle. Ce tableau a été compilé pour savoir plus rapidement quand la voiture d'un client a été produite de manière à retrouver dans le catalogue de pièces de rechange, la pièce qui convient. Les mois de production qui sont indiqués ici peuvent sensiblement varier du mois de production du véhicule actuellement produit. Ceci est dû au fait que la production dans une certaine mesure et provoque une variation dans les numéros de série actuels en comparaison des numéros de série qui sont décidés au départ.

TABELLE DER FAHRGESTELLNUMMERN

Diese Tabelle zeigt die Fahrgestellnummern der monatlich als erstes hergestellten Fahrzeuge. Diese Tabelle wurde zu dem Zweck zusammengestellt, schnell zu wissen, wann ein bestimmtes Fahrzeug Ihres Kunden hergestellt wurde, um passende Ersatzteile im Katalog aufzufinden. Die hier angegebenen Produktionsmonate können von den tatsächlichen leicht abweichen, da die veränderlichen Produktionsfaktoren verursachen daß die wirklichen Seriennummern von den vorbestimmten abweichen.

TABLE OF CHASSIS NUMBERS

SECTION INDEX

595DCARRIAGE (3F) (A) MOTOR (H) BRAKE

Sec.No. Sec. Name

290TRACTION MOTOR

291PUMP MOTOR

296ACONTROLLER & CONTACTOR MOUNTING

296BCONTROLLER ASSEMBLY

296CCONTROLLER -CONTACTOR ASSEMBLY

297CONTROLLER MOUNTING & MAIN HARNESS

Sec.No. Sec. Name

440FRONT BRAKE

595ECARRIAGE (3V)

595FCARRIAGE (2WT)

597ASIDE SHIFTER (S/S01)

597BSIDE SHIFTER (S/S03)

443PARKING BRAKE CONTROL655TOP PANEL,HINGE & FITTING

460BRAKE MASTER CYLINDER

462BRAKE PIPING & CONTROL

465BRAKE & CLUTCH PEDAL

680INSTRUMENT PANEL, PAD & CLUSTER LID

691HYDRAULIC OIL PUMP & FITTING

692HYDRAULIC OIL PUMP ASSEMBLY

693HYDRAULIC CONTROL VALVE (I) STEERING

694AHYDRAULIC CONTROL VALVE FITTING (VAL2) (B) FUEL & ENGINE CONTROL

Sec.No. Sec. Name

180ACCELERATOR LINKAGE

Sec.No. Sec. Name

480STEERING GEAR

484STEERING WHEEL

485ASTEERING LINKAGE (2~3 TON)

694BHYDRAULIC CONTROL VALVE FITTING (VAL3)

694CHYDRAULIC CONTROL VALVE FITTING (VAL4)

695AHYDRAULIC CONTROL LEVER (LVRW/VAL2)

695BHYDRAULIC CONTROL LEVER (LVRW/VAL3)

695CHYDRAULIC CONTROL LEVER (LVRW/VAL4) (E) BODY ELECTRICAL

Sec.No. Sec. Name

240WIRING ENGINE ROOM & INSTRUMENT

485BSTEERING LINKAGE (3.5 TON)

488STEERING COLUMN

497POWER STEERING PIPING

241WIRING (BODY) (J) BODY(FRONT, ROOF & FLOOR)

244ABATTERY & BATTERY MOUNTING

244BBATTERY & BATTERY MOUNTING -BATTERY ROLLER

248INSTRUMENT METER & GAUGE

251SWITCH

253ELECTRICAL UNIT

260HEAD LAMP

261FRONT COMBINATION LAMP

265REAR COMBINATION LAMP

267LAMPS (OTHERS)

Sec.No. Sec. Name

500AFRAME

500BFRAME -FRONT COVERS

580ALIFT CYLINDER (2W)

580BLIFT CYLINDER (2H)

580CLIFT CYLINDER (2F 2 & 2.5 TON)

580DLIFT CYLINDER (2F 3 & 3.5 TON)

580ELIFT CYLINDER (3F)

580FLIFT CYLINDER (3V)

695DHYDRAULIC CONTROL LEVER (LVRL/VAL2)

695EHYDRAULIC CONTROL LEVER (LVRL/VAL3)

695FHYDRAULIC CONTROL LEVER (LVRL/VAL4)

697AHYDRAULIC OIL PIPING (FROM TANK TO PUMP)

697BHYDRAULIC OIL PIPING (FROM TANK TO VALVE)

697CHYDRAULIC OIL PIPING (FROM VALVE TO CYLINDER)

697DHYDRAULIC OIL PIPING (FROM TANK TO STRG)

697EHYDRAULIC OIL PIPING (ACMX)

698AHYDRAULIC OIL PIPING MAST (2W)

698BHYDRAULIC OIL PIPING MAST (2H)

698CHYDRAULIC OIL PIPING MAST (2F)

698DHYDRAULIC OIL PIPING MAST (3F)

698EHYDRAULIC OIL PIPING MAST (3V)

698FHYDRAULIC OIL PIPING MAST (2WT)

699AHYDRAULIC OIL PIPING (ATTACHMENT) (2W) (F) POWER TRAIN

580GLIFT CYLINDER (2WT)

Sec.No. Sec. Name

380AFINAL DRIVE ASSEMBLY

380BFINAL DRIVE ASSEMBLY (30+35)

699BHYDRAULIC OIL PIPING (ATTACHMENT) (2W, VAL3)

585ACHAIN WHEEL SUPPORT & CHAIN (2W)699CHYDRAULIC OIL PIPING (ATTACHMENT) (2W, VAL4)

585BCHAIN WHEEL SUPPORT & CHAIN (2H)

585CCHAIN WHEEL SUPPORT & CHAIN (2F)

585DCHAIN WHEEL SUPPORT & CHAIN (3F)

585ECHAIN WHEEL SUPPORT & CHAIN (3V)

699DHYDRAULIC OIL PIPING (ATTACHMENT) (2H, VAL3)

699EHYDRAULIC OIL PIPING (ATTACHMENT) (2H, VAL4)

699FHYDRAULIC OIL PIPING (ATTACHMENT) (2F, VAL3)

699GHYDRAULIC OIL PIPING (ATTACHMENT) (2F, VAL4) (G) AXLE & SUSPENSION

Sec.No. Sec. Name

402ADRIVE AXLE

402BDRIVE AXLE (30+35)

403STEERING AXLE

433ROAD WHEEL & TIRE (DRIVE AXLE)

434ROAD WHEEL & TIRE (STEERING AXLE)

585FCHAIN WHEEL SUPPORT & CHAIN (2WT)

586TILT CYLINDER

591AMAST (2W)

591BMAST (2H)

591CMAST (2F)

591DMAST (3F)

591EMAST (3V)

591FMAST (2WT)

594BACK REST & FORK

595ACARRIAGE (2W)

595BCARRIAGE (2H)

595CCARRIAGE (2F)

699HHYDRAULIC OIL PIPING (ATTACHMENT) (3F)

699IHYDRAULIC OIL PIPING (ATTACHMENT) (3F, VAL3)

699JHYDRAULIC OIL PIPING (ATTACHMENT) (3F, VAL4)

699KHYDRAULIC OIL PIPING (ATTACHMENT) (3V)

699LHYDRAULIC OIL PIPING (ATTACHMENT) (3V, VAL3)

699MHYDRAULIC OIL PIPING (ATTACHMENT) (3V, VAL4)

699NHYDRAULIC OIL PIPING (ATTACHMENT) (2WT)

699PHYDRAULIC OIL PIPING (ATTACHMENT) (2WT, VAL3)

699QHYDRAULIC OIL PIPING (ATTACHMENT) (2WT, VAL4)

737OVER HEAD GUARD

740FLOOR PANEL

SECTION INDEX

(K) BODY(SIDE, REAR & SEAT)

Sec.No. Sec. Name

871SEAT

(M) MISCELLANEOUS

Sec.No. Sec. Name

991CAUTION PLATE & LABEL CAR

992CAUTION PLATE & LABEL ELECTRICAL

993CAUTION PLATE & LABEL MAST

999TOUCH UP PAINT

ÍNDICE GENERAL

INTRODUCCIÓN

A MOTOR

B CONTROL DEL MOTOR Y DE COMBUSTIBLE

E CUERPO ELÉCTRICO

F TREN DE FUERZA

G TREN Y SUSPENSIÓN

H FRENO

I LA DIRECCIÓN

J CUERPO (DELANTERO, TECHO Y PISO)

K CUERPO (LADO TRASERO Y ASIENTO)

M VARIOS

ÍNDICE DE NÚMEROS DE PIEZA

* ILLSTRATIONS SE MUESTRAN EN ÍNDICE GENERAL Y GRUPO ÍNDICE SE GENARALIZED DESCRIPCIONES PARA TODOS LOS MODELOS Y NO SON PRECOSPS EM TODOS LOS DETALLES.

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

CONTENIDO

INTRODUCCIÓN

GRUPO SÍMBOLOS Y ABREVIATURAS

MODELO VARIACIÓN (LARGO CÓDIGO DE MODELO)

ÍNDICE

TEXTO Número de Sección

INTRODUCCIÓN

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

GRUPO SÍMBOLOS Y ABREVIATURAS

DEFINICIÓN DE ABREVIATURAS EN LA ESPECIFICACIÓN DE COLUMNA Y DE NOMBRE DE LA SECCIÓN

20 OR 40……CAPACIDAD DE ELEVACIÓN DE 4,000lbs O 1,800kg

25 OR 50……CAPACIDAD DE ELEVACIÓN DE 5,000lbs O 2,250kg

30 OR 60……CAPACIDAD DE ELEVACIÓN DE 6,000lbs O 2,700kg

35 OR 80……CAPACIDAD DE ELEVACIÓN DE 8,000lbs O 3,500kg

MATA……MATRÍCULA DE GOMA

MIRC……ESPEJO REARVIEW - VIDRIO SINGLE MONTADO BAJO OHG

MIRX……ESPEJOS RETROVISORES-GLASS

MIRW……ESPEJO REARVIEW - VIDRIO SINGLE MONTADO BAJO OHG

2W……ETAPA 2 VISTA PANORÁMICA DEL MÁSTIL Y MIRX

2WT……ETAPA 2 AMPLIA VISTA CAMIONEROS MÁSTIL

2F……ETAPA 2 MÁSTIL COMPLETO GRATIS

MSETO……NARANJA CINTURÓN DE SEGURIDAD

OHGT……PROTECTOR DE BASE ESTÁNDAR CON AMORTIGUADOR

2H……ETAPA 2 VISTA PANORÁMICA DEL MÁSTIL FRONTAL AMPLIADO

3F……ETAPA 3 MÁSTIL COMPLETO GRATIS

3V……ETAPA 3 MÁSTIL OPTIVIEW COMPLETO GRATIS

203~700……ALTURA DE ELEVACIÓN 203cm ~ 700cm

ACMX……ACUMULADOR: 1 QUART

ATBO……HORQUILLA COLOR-ALTA VISIBILIDAD NARANJA

ATBP……PULIDO Y HORQUILLAS CÓNICAS

BDY3…… SOPORTE PARA ESTIRAR EL SOPORTE IZQUIERDO PILAR TRASERO MONTADO

BIDA……CLIP DE DOCUMENTOS

BOTB……GUARDAPOLVOS Y TAPA DE CILINDRO DE INCLINACIÓN

BRKS…… SUPERFICIE DE MALLA METÁLICA EXPANDIDA POR PEDAL DE FRENO

CRGC……ALTA VISIBILIDAD DE CARRO

CRGH……DISEÑO ESTÁNDAR DEL CARRO

DAFR……GUARDAS LATERALES DE ACERO

PLAF……MARCAS DE IDIOMA FRANCÉS

PLAP……MARCAS DE IDIOMA INGLÉS

PLAX……MARCAS DE IDIOMA ESPAÑOL

PLAY……MARCAS DE IDIOMA PORTUGUÉS

RH……MANO DERECHA

S/S01……COLGAR EL DISPOSITIVO DE DESPLAZAMIENTO LATERAL

S/S03……DESPLAZADOR LATERAL INTEGRAL

SCRT……NIVELACIÓN AUTOMÁTICA TILT

SET6……ASIENTO DE SUSPENSIÓN COMPLETA - TELA

SETQ……ASIENTO DE SUSPENSIÓN COMPLETO - VINILO

STG%……MANDO DEL DESTORNILLADOR DE LA DIRECCIÓN

STGL……VOLANTE DE DIRECCIÓN SIN POMO DE GIRO

TID6……NON-MARKING

DRMP……FRENO DE TAMBOR CON CORTADOR DE CADENATID7……SUAVE

FC…… CONTROL DE PUNTA DE DEDO

FIEA……EXTINTOR DE INCENDIOS DE TIPO, 2-1/2 LIBRAS

HOBX…… MÁSTIL MONTADO ANZUELOS CON MÁSTIL MONTADO DE LA CAJA DE CADENAS

HOOK……MÁSTIL MONTADO ANZUELOS

HOOW……CORREA Y CABRESTANTE MONTADOS MÁSTIL

LABA……SOSTENEDOR DE PLACA DE CAPACIDAD ALTERNA

LH……MANO IZQUIERDA

LMR2……ENCENDER, PARAR Y LUCES DE RESPALDO

LMUR……LED AZUL DESTACAR POSTERIOR

TID8……SUAVE NON-MARKING

TIDC……COJÍN

TIS6……NON-MARKING

TIS7……SUAVE

TIS8……SUAVE NON-MARKING

TISC……COJÍN

TMSL……CONTROL T / M - IZQUIERDA

TMSR……CONTROL T / M - DERECHO

TOLY……SOPORTE DE MANILLAR DE ELEVACIÓN DEL NIVEL DE MUELLE

LMXD……LUZ ESTROBOSCÓPICA-ÁMBAR - PILAR TRASERO IZQUIERDO MONTADO

LMXE……LUZ ESTROBOSCÓPICA-ROJO

TRK1……VELOCIDAD DE RECORRIDO: VELOCIDAD DE REVERSA

LMXM……LUZ ESTROBOSCÓPICA-AZUL REDUCIDA A LA ALTURA DE LA HORQUILLA <5 pulg. (127 mm)

LMXW……LUZ DE TRABAJO TRASERA

LVRL……CONTROL DE PALANCA DE UN LIFT / TILT

LVRW……PALANCAS-SEPARADO DE ELEVACIÓN / TILT

VAL2……2-CARRETE DE LA VÁLVULA Y PALANCA

VAL3……3-CARRETE DE LA VÁLVULA Y PALANCA

VAL4……4-CARRETE DE LA VÁLVULA Y PALANCA

S-1

MODELO

VARIACIÓN

(LARGO CÓDIGO DE MODELO) DETALLE

M C T G 1B2 L 20 S

DESTINO

U : EXPORTAR (GOM, EUR)

S : AMÉRICA DEL NORTE UL ES TIPO

E : AMÉRICA DEL NORTE UL EE TIPO

APLICACIÓN : STANDARD

F : ALMACENAMIENTO EN FRÍO (-35°C)

B : RODILLO DE CARGA DE LA BATERÍA

CAPACIDAD DE CARGA / CARGA CENTER

20 : 2.0 ton / 60mm, 4,000 lb / 24 in

25 : 2.5 ton / 60mm, 5,000 lb / 24 in

30 : 3.0 ton / 60mm, 6,000 lb / 24 in

35 : 3.5 ton / 60mm, 8,000 lb / 24 in

TAMAÑO DEL CUERPO

L : STANDARD

MODELO BASE

TIPO DE MOTOR

T : AC 9 KW/36V UL-ES

T : AC 6.9 KW/36V UL-EE

T : AC 12 KW/48V UL-ES

J : AC 8.5 KW/48V UL-EE

TIPO DE NEUMÁTICO

C : MODELO DE NEUMÁTICO DE COJÍN

M: Fabricada en Marengo, IL USA

CLICK HERE TO DOWNLOAD THE COMPLETE MANUAL

• Thank you very much for reading the preview of the manual.

• You can download the complete manual from: www.heydownloads.com by clicking the link below

• Please note: If there is no response to CLICKING the link, please download this PDF first and then click on it.

CLICK HERE TO DOWNLOAD THE

MODELO DE CLASIFICACIÓN

CÓDIGO CORTO

01MCT1B2L20UBXC40NEXPCUSH9/12 kW ESTÁNDAR 20

UL TYPEDESTINO

ESTÁNDAR AMÉRICA DEL NORTE 02MCT1B2L25UBXC50NEXPCUSH9/12 kW ESTÁNDAR 25 ESTÁNDAR AMÉRICA DEL NORTE 03MCTG1B2L30UBXC60NEXPCUSH9/12 kWLARGO30 ESTÁNDAR AMÉRICA DEL NORTE 04MCT1B2L20S BXC40N CUSH9/12 kW ESTÁNDAR 20 ESTÁNDAR ES AMÉRICA DEL NORTE 05MCT1B2L20FSBXC40NFSCUSH9/12 kW ESTÁNDAR 20 ALMACENAMIENTO EN FRÍOES AMÉRICA DEL NORTE 06MCT1B2L25S BXC50N CUSH9/12 kW ESTÁNDAR 25 ESTÁNDAR ES AMÉRICA DEL NORTE 07MCT1B2L25FSBXC50NFSCUSH9/12 kW ESTÁNDAR 25 ALMACENAMIENTO EN FRÍOES AMÉRICA DEL NORTE 08MCTG1B2L25SBXC50LNCUSH9/12 kWLARGO25 ESTÁNDAR ES AMÉRICA DEL NORTE 09MCTG1B2L25FSBXC50LNFSCUSH9/12 kWLARGO25 ALMACENAMIENTO EN FRÍOES AMÉRICA DEL NORTE 10MCTG1B2L30S BXC60N CUSH9/12 kWLARGO30 ESTÁNDAR ES AMÉRICA DEL NORTE 11MCTG1B2L30FSBXC60NFSCUSH9/12 kWLARGO30

ALMACENAMIENTO EN FRÍOES AMÉRICA DEL NORTE 12MCTG1B2L35S BXC80N CUSH9/12 kWLARGO35

ESTÁNDAR ES AMÉRICA DEL NORTE 13MCTG1B2L35FSBXC80NFSCUSH9/12 kWLARGO35

ALMACENAMIENTO EN FRÍOES AMÉRICA DEL NORTE 14MCT1B2L20EBXC40NEECUSH6.9/8.5 kW ESTÁNDAR 20

ESTÁNDAR EE AMÉRICA DEL NORTE 15MCT1B2L25EBXC50NEECUSH6.9/8.5 kW ESTÁNDAR 25

ESTÁNDAR EE AMÉRICA DEL NORTE 16MCTG1B2L25EBXC50LNEECUSH6.9/8.5 kWLARGO25

ESTÁNDAR EE AMÉRICA DEL NORTE 17MCTG1B2L30EBXC60NEECUSH6.9/8.5 kWLARGO30

ESTÁNDAR EE AMÉRICA DEL NORTE 18MCTG1B2L35EBXC80NEECUSH6.9/8.5 kWLARGO35

ESTÁNDAR EE AMÉRICA DEL NORTE 19MCT1B2L20BSBXC40NBRCUSH9/12 kW ESTÁNDAR 20RODILLO DE CARGA DE LA BATERÍAES AMÉRICA DEL NORTE 20MCT1B2L25BSBXC50NBRCUSH9/12 kW ESTÁNDAR 25RODILLO DE CARGA DE LA BATERÍAES AMÉRICA DEL NORTE 21MCTG1B2L25BSBXC50LNBRCUSH9/12 kWLARGO25RODILLO DE CARGA DE LA BATERÍAES AMÉRICA DEL NORTE 22MCTG1B2L30BSBXC60NBRCUSH9/12 kWLARGO30RODILLO DE CARGA DE LA BATERÍAES AMÉRICA DEL NORTE 23MCTG1B2L35BSBXC80NBRCUSH9/12 kWLARGO35RODILLO DE CARGA DE LA BATERÍAES AMÉRICA DEL NORTE

MODELO DE CLASIFICACIÓN

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

NÚMERO DE SERIE DEL CHASIS

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

TABLE OF CHASSIS NUMBERS

TABLA DE LOS NUMEROS DE CHASIS

TABLEAU DES NUMEROS DE CHASSIS

TABELLE DER FAHRGESTELLNUMMERN

TABLA DE NÚMEROS DE CHASIS

ÍNDICE SECCIÓN

595DCARRO (3F) (A) MOTOR (H) FREIO

Sec.No. Sec. Name

290MOTOR DE TRACCIÓN

291MOTOR DE BOMBA

296ACONTROLADOR Y MONTAJE DEL CONTACTOR

296BCONTRALOR GENERAL

296CCONTROLADOR -EL CONTACTOR GENERAL

297 MONTAJE DEL CONTROLADOR Y EL MAZO DE CABLES PRINCIPAL

Sec.No. Sec. Name

440 FRENO DELANTERO

595ECARRO (3V)

595FCARRO (2WT)

597ADESPLAZAMIENTO LATERAL (S/S01)

597BDESPLAZAMIENTO LATERAL (S/S03)

443CONTROL DEL FRENO DE ESTACIONAMIENTO655 PANEL SUPERIOR, BISAGRA Y ELEMENTUS DE AJUSTE

460CILINDRO MAESTRO DEL FRENO

462 TUBERIA DEL FRENO Y VALVULA DE CONTROL

465 PEDALES DE FRENO Y DE EMBRAGUE

680 PANEL DE INSTRUMENTOS,ALMOHANDILLA Y CAJA DEL GRUPO DE INSTR

691Y EL MONTAJE DE LA BOMBA DE ACEITE HIDRÁULICO

692 CONJUNTO DE LA BOMBA HIDRAULICA DE ACEITE

693 VALVULA DE CONTROL HIDRAULICO (I) LA DIRECCIÓN

694A PARTES DE FIJACION DE LA VALVULA DE CONTROL HIDRAULICO (VAL2) (B) CONTROL DEL MOTOR Y DE COMBUSTIBLE

Sec.No. Sec. Name

180 VARILLAJE DEL ACELERADOR

Sec.No. Sec. Name

480EL ENGRANAJE DE LA DIRECCIÓN

484VOLANTE

485AEL VARILLAJE DE LA DIRECCIÓN (2~3 TON)

694B PARTES DE FIJACION DE LA VALVULA DE CONTROL HIDRAULICO (VAL3)

694C PARTES DE FIJACION DE LA VALVULA DE CONTROL HIDRAULICO (VAL4)

695APALANCA DE CONTROL HIDRAULICO (LVRW/VAL2)

695BPALANCA DE CONTROL HIDRAULICO (LVRW/VAL3)

695CPALANCA DE CONTROL HIDRAULICO (LVRW/VAL4) (E) CUERPO ELÉCTRICO

Sec.No. Sec. Name

240 CABLEADO COMPARTIMIENTO DEL MOTOR E INSTRUMENTOS

485BEL VARILLAJE DE LA DIRECCIÓN (3.5 TON)

488COLUMNA DE DIRECCIÓN

497TUBERÍAS DE LA DIRECCIÓN ASISTIDA

241 CABLEADO (CARROCERIA) (J) CUERPO (DELANTERO, TECHO Y PISO)

244A BATERIA Y MONTAJE DE LA BATERIA

244BLA BATERÍA Y EL SOPORTE DEL RODILLO -BATERÍA Sec.No. Sec. Name

248 INSTRUMENTOS DE MEDIDA INDICADOR 500ABASTIDOR -PRINCIPAL

251 INTERRUPTOR

253 UNIDAD ELECTRICA

260 FARO

261 LUCES DE COMBINACION DELANTERAS

265 LUCES DE COMBINACION TRASERAS

267 LUCES (OTROS)

500B BASTIDOR -CUBIERTAS DELANTERAS

580ACILINDRO DE ELEVACION (2W)

580BCILINDRO DE ELEVACION (2H)

580CCILINDRO DE ELEVACION (2F 2 Y 2.5 TON)

580DCILINDRO DE ELEVACION (2F 3 Y 3.5 TON)

580ECILINDRO DE ELEVACION (3F)

580FCILINDRO DE ELEVACION (3V)

695DPALANCA DE CONTROL HIDRAULICO (LVRL/VAL2)

695EPALANCA DE CONTROL HIDRAULICO (LVRL/VAL3)

695FPALANCA DE CONTROL HIDRAULICO (LVRL/VAL4)

697A TUBERIA HIDRAULICA DE ACEITE (DESDE EL DEPÓSITO A LA BOMBA)

697B TUBERIA HIDRAULICA DE ACEITE (DESDE EL DEPÓSITO A LA VÁLVULA)

697C TUBERIA HIDRAULICA DE ACEITE (DESDE LA VÁVULA DE CILINDRO)

697D TUBERIA HIDRAULICA DE ACEITE (DESDE EL TANQUE A LA DIRECCIÓN)

697ETUBERIA HIDRAULICA DE ACEITE (ACMX)

698ATUBERIA DE ACEITE HIDRAULICO MASTIL (2W)

698BTUBERIA DE ACEITE HIDRAULICO MASTIL (2H)

698CTUBERIA DE ACEITE HIDRAULICO MASTIL (2F)

698DTUBERIA DE ACEITE HIDRAULICO MASTIL (3F)

698ETUBERIA DE ACEITE HIDRAULICO MASTIL (3V)

698FTUBERIA DE ACEITE HIDRAULICO MASTIL (2WT)

699ATUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2W) (F) TREN DE FUERZA

Sec.No. Sec. Name

380AEL CONJUNTO DE MANDO FINAL (20+25)

380BEL CONJUNTO DE MANDO FINAL (30+35)

580GCILINDRO DE ELEVACION (2WT)

699B TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2W, VAL3)

585ASOPORTE DE LA RUEDA DE CADENA Y CADENA (2W)699C TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2W, VAL4)

585BSOPORTE DE LA RUEDA DE CADENA Y CADENA (2H)699D TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2H, VAL3)

585CSOPORTE DE LA RUEDA DE CADENA Y CADENA (2F)699E TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2H, VAL4)

585DSOPORTE DE LA RUEDA DE CADENA Y CADENA (3F)699F TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2F, VAL3)

585ESOPORTE DE LA RUEDA DE CADENA Y CADENA (3V)699G TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2F, VAL4) (G) TREN Y SUSPENSIÓN

Sec.No. Sec. Name

402AEJE DE ACCIONAMIENTO (20+25)

402BEJE DE ACCIONAMIENTO (30+35)

403 EJE DE DIRECCION

433 NEUMATICOS Y RUEDAS (EJE DE TRANSMISION)

434 NEUMATICOS Y RUEDAS (EJE DE DIRECCION)

585FSOPORTE DE LA RUEDA DE CADENA Y CADENA (2WT)699HTUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (3F)

586 CILINDRO DE INCLINACION

591AMASTIL (2W)

591BMASTIL (2H)

591CMASTIL (2F)

591DMASTIL (3F)

591EMASTIL (3V)

591FMASTIL (2WT)

594 PORTADOR,RESPALDO Y HORQUILLA

595ACARRO (2W)

595BCARRO (2H)

595CCARRO (2F)

699I TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (3F, VAL3)

699J TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (3F, VAL4)

699KTUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (3V)

699L TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (3V, VAL3)

699M TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (3V, VAL4)

699NTUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2WT)

699P TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2WT, VAL3)

699Q TUBERIA DE ACEITE HIDRAULICO (ACCESORIOS) (2WT, VAL4)

737 PROTECTOR SUPERIOR

740 PANEL DEL PISO

ÍNDICE SECCIÓN

(K) CUERPO (LADO TRASERO Y ASIENTO)

Sec.No. Sec. Name

871ASIENTO

(M) VARIOS

Sec.No. Sec. Name

991 PRECAUCIÓN PLACA COCHE Y ETIQUETA

992 PRECAUCIÓN PLACA ELÉCTRICA Y ETIQUETA

993 PRECAUCIÓN PLACA DEL MÁSTIL Y ETIQUETA

999 PINTURA DE RETOCADO

T1B2CM (PUB. NO. PM1UC-T1B2C)

INDEX GÉNÉRAL

INTRODUCTION

A MOTOR

B CARBURANT ET MOTEUR DE COMMANDE

E CORPS ÉLECTRIQUE

F MOTOPROPULSEUR

G TRAIN ET SUSPENSION

H FREIN

I DIRECTION

J CORPS (AVANT, LE TOIT ET LE PLANCHER)

K CORPS (SIDE, RANDS ET SEAT)

M DIVERS

INDEX DES NUMÉROS DE RÉFÉRENCE

* ILLSTRATIONS FIGURANT INDEX GÉNÉRAL ET GROUPE INDEX SONT GENARALIZED DESCRIPTIONS POUR TOUS LES MODÈLES ET NE SONT PAS PRÉCIS DANS TOUS SES DÉTAILS.

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

INTRODUCTION

VARIATION (LONG CODE DE MODÈLE)

CLICK HERE TO DOWNLOAD THE COMPLETE MANUAL

• Thank you very much for reading the preview of the manual.

• You can download the complete manual from: www.heydownloads.com by clicking the link below

• Please note: If there is no response to CLICKING the link, please download this PDF first and then click on it.

CLICK HERE TO DOWNLOAD THE

INTRODUCTION

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

GROUPE SYMBOLES ET ABRÉVIATIONS

DÉFINITION DES SYSTÈMES DE GROUPE DANS LA NORME COLONNE

20 OR 40……CAPACITÉ DE LEVAGE DE 4,000lbs OU 1,800kg

25 OR 50……CAPACITÉ DE LEVAGE DE 5,000lbs OU 2,250kg

30 OR 60……CAPACITÉ DE LEVAGE DE 6,000lbs OU 2,700kg

35 OR 80……CAPACITÉ DE LEVAGE DE 8,000lbs OU 3,500kg

2W……2 ÉTAPE VUE LARGE MÂT

2WT……2 ÉTAPE VUE LARGE TRUCKERS MÂT

2F……2 ÉTAPE COMPLÈTEMENT LIBRE MÂT

2H……2 ÉTAPE VUE LARGE MÂT

3F……3 ÉTAPE COMPLÈTEMENT LIBRE MÂT

3V……3 ÉTAPE COMPLÈTEMENT LIBRE OPTIVIEW MÂT

203~700……HAUTEUR DE LEVAGE 203cm ~ 700cm

ACMX……ACCUMULATEUR: 1 QUART

ATBO……FOURCHE COULEUR-HAUTE VISIBILITÉ ORANGE

ATBP……FOURCHES CONIQUES ET POLI

BDY3…… SUPPORT D'EMBALLAGE STRETCH-GAUCHE ARRIERE GAUCHE MONTE

BIDA……CLIP DE DOCUMENT

BOTB……VÉRIN D'INCLINAISON BOOT ET LE COUVERCLE

BRKS…… SURFACE DE MAILLE MÉTALLIQUE EXPANSEE EN PEDALE DE FREIN

CRGC……HAUTE VISIBILITÉ-CHARIOT

CRGH……TRANSPORT-DESIGN STANDARD

DAFR……PROTECTIONS LATÉRALES EN ACIER

DRMP……FREIN À TAMBOUR AVEC CUTTER À CORDES

FC…… CONTRÔLE DES DONNÉES

FIEA……EXTINCTEUR-ABC TYPE, 2-1/2 LB

HOBX……LES CROCHETS DE MONTAGE DU MÂT MONTÉ AVEC CHAÎNE

HOOK……LES HAMEÇONS MONTÉD SUR MÂT

HOOW……SANGLE MÂLE ET TREUIL

LABA……SUPPORT DE PLAQUE DE CAPACITÉ SUPPLÉMENTAIRE

LH……MAIN GAUCHE

LMR2……TOUR, ARRÊT ET FEUX DE SAUVEGARDE

LMUR……PROJECTEUR LED BLEU - ARRIÈRE

LMXD……LUMIÈRE FLASH-AMBRE

LVRW……LES LEVIERS DE COMMANDE DE LEVAGE/INCLINAISON SÉPARÉE

MATA……PLANCHERS DE CAOUTCHOUC MAT

MIRC……VUE ARRIÈRE MIROIR-VERRE SIMPLE MONTÉ SOUS OHG

MIRX……RÉTROVISEURS EXTÉRIEURS-GLASS

MIRW……VUE ARRIÈRE MIROIRS-VERRE SIMPLE MONTÉ SOUS OHG

MSETO……CEINTURE ORANGE

OHGT…… GARDE-CORPS STANDARD AVEC COUVERTURE AVANT ÉTENDUE

PLAF……MARQUAGES LANGUE-FRANÇAIS

PLAP……MARQUAGES LANGUE ANGLAISE

PLAX……MARQUAGES LANGUE-ESPAGNOL

PLAY……MARQUAGES LANGUE-PORTUGAIS

RH……MAIN DROITE

S/S01……SUR LE TABLIER À RACCROCHER

S/S03……TABLIER À DÉPLACEMENT LATÉRAL INTÉGRÉ

SCRT……MISE À NIVEAU AUTOMATIQUE

SET6……SELLE DE SUSPENSION COMPLÈTE - TISSU

SETQ……SELLE DE SUSPENSION COMPLÈTE - VINYLE

STG%……BOUTON SPINNER DE VOLANT DE DIRECTION

STGL……VOLANT SANS SPINNER BOUTON

TID6……NON-MARQUAGE

TID7……LISSE

TID8……LISSE NON-MARQUAGE

TIDC……AMORTIR

TIS6……NON-MARQUAGE

TIS7……LISSE

TIS8……LISSE NON-MARQUAGE

TISC……AMORTIR

TMSL……T/M CONTROL - GAUCHE

TMSR……T/M CONTROL - DROIT

TOLY……DOCK LEVELER PORTE POIGNÉE DE LEVAGE-GAUCHE

ARRIÈRE GAUCHE

TRK1…… RÉGULATEUR DE VITESSE DE DÉPLACEMENT-VITESSE DE

LMXE……LUMIÈRE FLASH-ROUGE RÉVERSION RÉDUITE À LA HAUTEUR DE FOURCHE <127 mm (5 po)

LMXM……LUMIÈRE FLASH-BLEU

LMXW……LUMIÈRE DE TRAVAIL ARRIÈRE

LVRL……LEVIER DE COMMANDE UNIQUE DE LEVAGE/INCLINAISON

LVRW……LES LEVIERS DE COMMANDE DE LEVAGE/INCLINAISON SÉPARÉE

T1B2CM (PUB. NO. PM1UC-T1B2C)

VAL2……2 TIROIRS ET LEVIER

VAL3……3 TIROIRS ET LEVIER

VAL4……4 TIROIRS ET LEVIER

FEBRUARY 2018

MODÈLE VARIATION (CODE TYPE LONG) RÉPARTITION

M C T G 1B2 L 20 S

DESTINATION

U : EXPORTER (GOM, EUR)

S : AMÉRIQUE DU NORD UL ES TYPE

E : AMÉRIQUE DU NORD UL EE TYPE

APPLICATION : STANDARD

F : ENTREPOSAGE À FROID (-35°C)

B : ROULEAU DE BATTERIE

CAPACITÉ DE CHARGE / CHARGE CENTRE

20 : 2.0 ton / 60mm, 4,000 lb / 24 in

25 : 2.5 ton / 60mm, 3,000 lb / 24 in

30 : 3.0 ton / 60mm, 6,000 lb / 24 in

35 : 3.5 ton / 60mm, 8,000 lb / 24 in

LA TAILLE DU CORPS

L : STANDARD

MODÈLE DE BASE

TYPE DE MOTEUR

T : AC 9 KW/36V UL-ES

T : AC 6.9 KW/36V UL-EE

T : AC 12 KW/48V UL-ES

J : AC 8.5 KW/48V UL-EE

TYPE DE PNEU

C : COUSSIN MODÈLE DE PNEU

M : Fabriqués dans Marengo, Illinois USA

CLASSIFICATION DE MODÈLE

MODÈLECODE DE FONCTION

01MCT1B2L20UBXC40NEXPCUSH9/12 kWSTD20 STANDARD AMÉRIQUE DU NORD

02MCT1B2L25UBXC50NEXPCUSH9/12 kWSTD25 STANDARD AMÉRIQUE DU NORD

03MCTG1B2L30UBXC60NEXPCUSH9/12 kWLONG30 STANDARD AMÉRIQUE DU NORD

04MCT1B2L20S BXC40N CUSH9/12 kWSTD20 STANDARD ES AMÉRIQUE DU NORD

05MCT1B2L20FSBXC40NFSCUSH9/12 kWSTD20ENTREPOSAGE À FROIDES AMÉRIQUE DU NORD

06MCT1B2L25S BXC50N CUSH9/12 kWSTD25 STANDARD ES AMÉRIQUE DU NORD

07MCT1B2L25FSBXC50NFSCUSH9/12 kWSTD25ENTREPOSAGE À FROIDES AMÉRIQUE DU NORD

08MCTG1B2L25SBXC50LNCUSH9/12 kWLONG25 STANDARD ES AMÉRIQUE DU NORD

09MCTG1B2L25FSBXC50LNFSCUSH9/12 kWLONG25ENTREPOSAGE À FROIDES AMÉRIQUE DU NORD

10MCTG1B2L30S BXC60N CUSH9/12 kWLONG30 STANDARD ES AMÉRIQUE DU NORD 11MCTG1B2L30FSBXC60NFSCUSH9/12 kWLONG30ENTREPOSAGE À FROIDES AMÉRIQUE DU NORD

12MCTG1B2L35S BXC80N CUSH9/12 kWLONG35 STANDARD ES AMÉRIQUE DU NORD

13MCTG1B2L35FSBXC80NFSCUSH9/12 kWLONG35ENTREPOSAGE À FROIDES AMÉRIQUE DU NORD 14MCT1B2L20EBXC40NEECUSH6.9/8.5 kWSTD20 STANDARD EE AMÉRIQUE DU NORD 15MCT1B2L25EBXC50NEECUSH6.9/8.5 kWSTD25 STANDARD EE AMÉRIQUE DU NORD

16MCTG1B2L25EBXC50LNEECUSH6.9/8.5 kWLONG25 STANDARD EE AMÉRIQUE DU NORD

17MCTG1B2L30EBXC60NEECUSH6.9/8.5 kWLONG30 STANDARD EE AMÉRIQUE DU NORD

18MCTG1B2L35EBXC80NEECUSH6.9/8.5 kWLONG35 STANDARD EE AMÉRIQUE DU NORD

19MCT1B2L20BSBXC40NBRCUSH9/12 kWSTD20ROULEAU DE BATTERIEES AMÉRIQUE DU NORD

20MCT1B2L25BSBXC50NBRCUSH9/12 kWSTD25ROULEAU DE BATTERIEES AMÉRIQUE DU NORD

21MCTG1B2L25BSBXC50LNBRCUSH9/12 kWLONG25ROULEAU DE BATTERIEES AMÉRIQUE DU NORD

22MCTG1B2L30BSBXC60NBRCUSH9/12 kWLONG30ROULEAU DE BATTERIEES AMÉRIQUE DU NORD

23MCTG1B2L35BSBXC80NBRCUSH9/12 kWLONG35ROULEAU DE BATTERIEES AMÉRIQUE DU NORD UL

CLASSIFICATION DE MODÈLE

REVISED: FEBRUARY 2018

F-4

T1B2CM (PUB. NO. PM1UC-T1B2C)

NUMÉRO DE SÉRIE DU CHÂSSIS

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

TABLE OF CHASSIS NUMBERS

TABLA DE LOS NUMEROS DE CHASIS

TABLEAU DES NUMEROS DE CHASSIS

TABELLE DER FAHRGESTELLNUMMERN

CT1B2 MARENGO 983811

CTG1B2 MARENGO 971404

TABLEAU DES NUMÉROS DE CHÂSSIS

Sec.No. Sec. Name

290MOTEUR DE TRACTION

291OTEUR DE POMPE

296ACONTRÔLEUR ET MONTAGE DU CONTACTEUR

296BASSEMBLAGE DU CONTRÔLEUR

296CCONTRÔLEUR -ENSEMBLE DE CONTACTEURS

297 SUPPORT DE MONTAGE DU CONTRÔLEUR ET DU FAISCEAU PRINCIPAL

Sec.No. Sec. Name

440FREIN AVANT

443COMMANDE DE FREIN DE STATIONNEMENT

460MAÎTRE-CYLINDRE DE FREIN

462TUYAUTERIE DE FREINAGE ET CONTRÔLE

465FREIN ET PÉDALE D'EMBRAYAGE

Sec.No. Sec. Name

180ACCÉLÉRATION DE LIAISON

595ETRANSPORT (3V)

595DTRANSPORT (3F) (A) MOTOR (H) FREIN

595FTRANSPORT (2WT)

597ACÔTÉ COULISSEAU (S/S01)

597BCÔTÉ COULISSEAU (S/S03)

655PANNEAU SUPÉRIEUR, CHARNIÈRE ET MONTAGE

680TABLEAU DE BORD, PAD ET CLUSTER LID

691POMPE HYDRAULIQUE D'HUILE ET MONTAGE

692HUILE HYDRAULIQUE ENSEMBLE POMPE

693COMMANDE HYDRAULIQUE VALVE (I) DIRECTION

Sec.No. Sec. Name

480L'APPAREIL À GOUVERNER

484VOLANT

485ATRINGLERIE DE DIRECTION (2~3 TON)

485BTRINGLERIE DE DIRECTION (3.5 TON)

488COLONNE DE DIRECTION

Sec.No. Sec. Name

240CABLAGE MOTEUR CHAMBRE ET INSTRUMENT

497DIRECTION ASSISTEE TUYAUTERIE

241CÂBLAGE (BODY) (J) CORPS (AVANT, LE TOIT

244ABATTERIE ET MONTAGE BATTERIE

244B BATTERIE ET MONTAGE BATTERIE -ROULEAU DE BATTERIE Sec.No. Sec. Name

248INSTRUMENT JAUGE ET DES INDICATEURS

251COMMUTATEUR

253UNITÉ ÉLECTRIQUE

260LA TÉTE DE LAMPE

261AVANT COMBINAISON LAMP

265FEU COMBINE ARRIERE

267LAMPES (AUTRES)

694BCOMMANDE HYDRAULIQUE VALVE MONTAGE (VAL3)

694ACOMMANDE HYDRAULIQUE VALVE MONTAGE (VAL2) (B) CARBURANT ET MOTEUR DE COMMANDE

694CCOMMANDE HYDRAULIQUE VALVE MONTAGE (VAL4)

695ALEVIER DE COMMANDE HYDRAULIQUE (LVRW/VAL2)

695BLEVIER DE COMMANDE HYDRAULIQUE (LVRW/VAL3)

ET LE

500AARMATURE -PRINCIPAUX

500BARMATURE -COUVERCLES AVANT

580AVÉRIN DE LEVAGE (2W)

580BVÉRIN DE LEVAGE (2H)

580CVÉRIN DE LEVAGE (2F 2 ET 2.5 TON)

580DVÉRIN DE LEVAGE (2F 3 ET 3.5 TON)

580EVÉRIN DE LEVAGE (3F)

580FVÉRIN DE LEVAGE (3V)

580GVÉRIN DE LEVAGE (2WT)

PLANCHER)

695DLEVIER DE COMMANDE HYDRAULIQUE (LVRL/VAL2)

695CLEVIER DE COMMANDE HYDRAULIQUE (LVRW/VAL4) (E) CORPS ÉLECTRIQUE

695ELEVIER DE COMMANDE HYDRAULIQUE (LVRL/VAL3)

695FLEVIER DE COMMANDE HYDRAULIQUE (LVRL/VAL4)

697A HYDRAULIQUE TUYAUTERIE D'HUILE (DU RÉSERVOIR À LA POMPE)

697B HYDRAULIQUE TUYAUTERIE D'HUILE (DU RÉSERVOIR À LA VALVE)

697C HYDRAULIQUE TUYAUTERIE D'HUILE (DE LA VANNE À LA BOUTEILLE)

697D HYDRAULIQUE TUYAUTERIE D'HUILE (DU RÉSERVOIR À LA DIRECTION)

697EHYDRAULIQUE TUYAUTERIE D'HUILE (ACMX)

698AHYDRAULIQUE TUYAUTERIE D'HUILE MAST (2W)

698BHYDRAULIQUE TUYAUTERIE D'HUILE MAST (2H)

698CHYDRAULIQUE TUYAUTERIE D'HUILE MAST (2F)

698DHYDRAULIQUE TUYAUTERIE D'HUILE MAST (3F)

698EHYDRAULIQUE TUYAUTERIE D'HUILE MAST (3V)

698FHYDRAULIQUE TUYAUTERIE D'HUILE MAST (2WT)

699AHUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2W) (F) MOTOPROPULSEUR

380ARÉDUCTION FINALE (20+25)

380BRÉDUCTION FINALE (30+35)

699B HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2W, VAL3)

585ACHAÎNE DE ROUE DE SOUTIEN ET DE LA CHAÎNE (2W)699C HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2W, VAL4) Sec.No. Sec. Name

Sec.No.

Sec. Name

402AL'ESSIEU D'ENTRAÎNEMENT (20+25)

402BL'ESSIEU D'ENTRAÎNEMENT (30+35)

403ESSIEU DIRECTEUR

433ROUTE DE ROUE ET PNEU (PONT)

585BCHAÎNE DE ROUE DE SOUTIEN ET DE LA CHAÎNE (2H)699D HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2H, VAL3)

585CCHAÎNE DE ROUE DE SOUTIEN ET DE LA CHAÎNE (2F)699E HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2H, VAL4)

585DCHAÎNE DE ROUE DE SOUTIEN ET DE LA CHAÎNE (3F)699F HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2F, VAL3)

585FCHAÎNE DE ROUE DE SOUTIEN ET DE LA CHAÎNE (2WT)699HHUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (3F)

586VÉRIN D'INCLINAISON

591ALE MÂT (2W)

591BLE MÂT (2H)

591CLE MÂT (2F)

591DLE MÂT (3F)

591ELE MÂT (3V)

434ROUTE DE ROUE ET PNEU (DIRECTION ESSIEU)591FLE MÂT (2WT)

594REST RETOUR ET FOURCHE

595ATRANSPORT (2W)

595BTRANSPORT (2H)

595CTRANSPORT (2F)

INDEX DE SECTION FR1

585ECHAÎNE DE ROUE DE SOUTIEN ET DE LA CHAÎNE (3V)699G HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2F, VAL4) (G) TRAIN ET SUSPENSION

699I HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (3F, VAL3)

699J HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (3F, VAL4)

699KHUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (3V)

699L HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (3V, VAL3)

699M HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (3V, VAL4)

699N HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2WT)

699P HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2WT, VAL3)

699Q HUILE HYDRAULIQUE TUYAUTERIE (PIÈCE JOINTE) (2WT, VAL4)

737RECOUVRREMENT DU TOIT

740PLANCHER

T1B2CM (PUB. NO. PM1UC-T1B2C)

REVISED: FEBRUARY 2018

INDEX DE SECTION

(K) CORPS (SIDE, RANDS ET SEAT)

Sec.No. Sec. Name 871SIÈGE

(M) DIVERS

Sec.No. Sec. Name

991ATTENTION PLAQUE ET LABEL VOITURE

992ATTENTION PLAQUE ET LABEL ÉLECTRIQUE

993ATTENTION PLAQUE ET LABEL MAST 999PEINTURE DE RETOUCHE

GROUP INDEX MOTOR

*ILLSTRATIONS SHOWN IN GENERAL INDEX AND GROUP INDEX ARE GENARALIZED DESCRIPTIONS FOR ALL MODELS AND ARE NOT PRECISE IN ALL DETAILS.

SEC.NO. SECTION NAME

290TRACTION MOTOR

291PUMP MOTOR

296ACONTROLLER & CONTACTOR MOUNTING

296BCONTROLLER ASSEMBLY

296CCONTROLLER -CONTACTOR ASSEMBLY

297CONTROLLER MOUNTING & MAIN HARNESS

T1B2CM (PUB. NO. PM1UC-T1B2C)

SEC. 290

TRACTION MOTOR

MOTOR DE TRACCION

MOTOR DE TRACÇÃO

MOTEUR DE TRACTION

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

TRACTION MOTOR

MOTOR DE TRACCION

MOTOR DE TRACÇÃO

MOTEUR DE TRACTION

1 011 29010-GM40A MOTOR ASSY-TRACTION 011015021 29010-GK10A 011015-

2 012 29030-GM40A STATOR ASSY-TRACTION MOTOR 011015022 29030-GK10A 011015-

3 012 29021-GM30A BEARING-FRONT 011015-

4 012 29022-GM30A BEARING-REAR 011015-

5 012 29055-GM30A COVER 011015-

6 012 29048-GM40A BRACKET-FRONT 011015022 29048-GK10A 011015-

7 012 29041-GM40A BRACKET-REAR 011015022 29041-GK10A 011015-

8 012 29037-GM30A TERMINAL ASSY-TRACTION MOTOR 0110159 012 29055-GM31A COVER 011015-

10 012 29076-GM40A WASHER-MOTOR 041015-

11 012 29076-GM41A WASHER-MOTOR 04101512 012 29049-GM40A BOLT 041015-

13 012 29054-GM30A SEAL-O RING 011015-

14 012 29053-GM30A WASHER-WAVE 01101515 011 29054-2K010 SEAL-O RING 011015-

C 16 011 08915-1441A WASHER-LK SPLIT M14

C 17 011 08124-4551A SCREW-HHM M14-1.5x55 7T

051015-0117

N 021 02010-00014W 050117-

051015-0117

N 021 01103-14055-V 050117-

18 012 29063-GM40A TERM COVER-MOTOR 011015022 29063-GK10A 011015-

19 012 29020-GM40A ROTOR ASSY 011015-

20 012 29051-GM30A SCREW 041015-

21 012 29052-GM30A BOLT-HOLDER 061015-

22 012 29051-GM31A SCREW 021015-

23 012 29086-GM30A RUBBER BUSH 011015-

24 012 29063-GK11A RUBBER PLATE 011015-

25 012 29063-GK12A RUBBER PLATE

021015-

26 012 29086-GK10A RUBBER BUSH 021015-

27 012 29052-GK10A BOLT-HOLDER 021015-

28 012 29051-GK10A BOLT 021015SEC. 290

SEC. 291

PUMP MOTOR

MOTOR DE BOMBA

MOTOR DA BOMBA

MOTEUR DE POMPE

REVISED: FEBRUARY 2018

T1B2CM (PUB. NO. PM1UC-T1B2C)

CLICK HERE TO DOWNLOAD THE COMPLETE MANUAL

• Thank you very much for reading the preview of the manual.

• You can download the complete manual from: www.heydownloads.com by clicking the link below

• Please note: If there is no response to CLICKING the link, please download this PDF first and then click on it.

CLICK HERE TO DOWNLOAD THE

DOWNLOAD PDF Unicarriers Forklift T1B2C Parts Manual PN PM1UC-T1B2C

WIRING (BODY)

SEC. 241

(BODY)

SEC. 244A

BATTERY & BATTERY MOUNTING

GROUP INDEX

BODY(SIDE, REAR & SEAT)

SEC. 871A

SEAT (1015~0518)

SEC. 871A

APPLIED MODEL SEAT (1015~0518)

SEC. 871A

(1015~0518)

SEC. 871B SEAT (0518~)

ASIENTO

ASSENTO SIEGE

SEC. 871B

SEAT (0518~)

SEC. 871B

(0518~)

SEC. 871C

SEAT-WIRING (0518~)

SEC. 871C

SEAT-WIRING (0518~)

GENERAL INDEX

CONTENTS

INTRODUCTION

GROUP SYMBOLS AND ABBREVIATIONS

MODEL VARIATION (LONG MODEL CODE) BREAKDOWN

CLASSIFICATION OF MODEL

CLASSIFICATION OF MODEL

CHASSIS SERIAL NUMBER

TABLE OF CHASSIS NUMBERS

TABLEAU DES NUMEROS DE CHASSIS

TABLE OF CHASSIS NUMBERS

SECTION INDEX

SECTION INDEX

(K) BODY(SIDE, REAR & SEAT)

(M) MISCELLANEOUS

ÍNDICE GENERAL

CONTENIDO

INTRODUCCIÓN

GRUPO SÍMBOLOS Y ABREVIATURAS

MODELO

VARIACIÓN

(LARGO CÓDIGO DE MODELO) DETALLE

MODELO DE CLASIFICACIÓN

MODELO DE CLASIFICACIÓN

NÚMERO DE SERIE DEL CHASIS

TABLE OF CHASSIS NUMBERS

TABLEAU DES NUMEROS DE CHASSIS

TABLA DE NÚMEROS DE CHASIS

ÍNDICE SECCIÓN

ÍNDICE SECCIÓN

(K) CUERPO (LADO TRASERO Y ASIENTO)

(M) VARIOS

INDEX GÉNÉRAL

INTRODUCTION

GROUPE SYMBOLES ET ABRÉVIATIONS

DÉFINITION DES SYSTÈMES DE GROUPE DANS LA NORME COLONNE

MODÈLE VARIATION (CODE TYPE LONG) RÉPARTITION

CLASSIFICATION DE MODÈLE

CLASSIFICATION DE MODÈLE

NUMÉRO DE SÉRIE DU CHÂSSIS

TABLE OF CHASSIS NUMBERS

TABLEAU DES NUMEROS DE CHASSIS

TABLEAU DES NUMÉROS DE CHÂSSIS

ET LE

INDEX DE SECTION

(K) CORPS (SIDE, RANDS ET SEAT)

(M) DIVERS

GROUP INDEX MOTOR

SEC. 290

TRACTION MOTOR

PUMP MOTOR
