SEMIEJE - TRASERO
RG

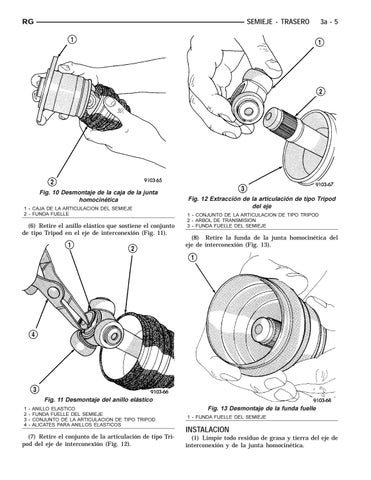

Fig. 10 Desmontaje de la caja de la junta homocinética 1 - CAJA DE LA ARTICULACION DEL SEMIEJE 2 - FUNDA FUELLE
(6) Retire el anillo elástico que sostiene el conjunto de tipo Tripod en el eje de interconexión (Fig. 11).
3a - 5
Fig. 12 Extracción de la articulación de tipo Tripod del eje 1 - CONJUNTO DE LA ARTICULACION DE TIPO TRIPOD 2 - ARBOL DE TRANSMISION 3 - FUNDA FUELLE DEL SEMIEJE
(8) Retire la funda de la junta homocinética del eje de interconexión (Fig. 13).
Fig. 11 Desmontaje del anillo elástico 1 2 3 4
-
ANILLO ELASTICO FUNDA FUELLE DEL SEMIEJE CONJUNTO DE LA ARTICULACION DE TIPO TRIPOD ALICATES PARA ANILLOS ELASTICOS
(7) Retire el conjunto de la articulación de tipo Tripod del eje de interconexión (Fig. 12).
Fig. 13 Desmontaje de la funda fuelle 1 - FUNDA FUELLE DEL SEMIEJE
INSTALACION (1) Limpie todo residuo de grasa y tierra del eje de interconexión y de la junta homocinética.
