portfólio
HENRIQUE TRÁPAGA
arquiteto e urbanista 2024 trabalhos selecionados
SUMÁRIO
CURRÍCULO
Henrique Trápaga Gonçalves
53999514244
henriquetrapaga@hotmail.com
31 anos
Formação
Graduado em Arquitetura e Urbanismo
pela Faculdade de Arquitetura e Urbanismo (FAUrb) da Universidade Federal de Pelotas. Turma 2020/2
Mestrado em Arquitetura pela Universidade Federal do Rio Grande do Sul (PROPAR). Em andamento.
Experiência Profissional
Setembro 2019 a Setembro de 2020 Estágio remunerado - Perene Patrimônio
Cultural
Participação no desenvolvimento de projetos arquitetônicos de restauro, no levantamento de bens patrimoniais inventariados e na graficação e no detalhamento do material levantado. Produção de maquetes eletrônicas (3D) e design gráfico de material de divulgação.
Atuando como autônomo desde 2022 em projetos arquitetônicos e de interiores.
Habilidades em Softwares
Autocad - Avançado
Revit - Básico
SketchUp - Avançado
Lumion - Avançado
Adobe Photoshop - Avançado
Adobe Indesign - Avançado
Pacote Office - Avançado
V-Ray - Intermediário
Archicad - Intermediário
Enscape - Avançado
Idiomas
Inglês avançado
Espanhol básico

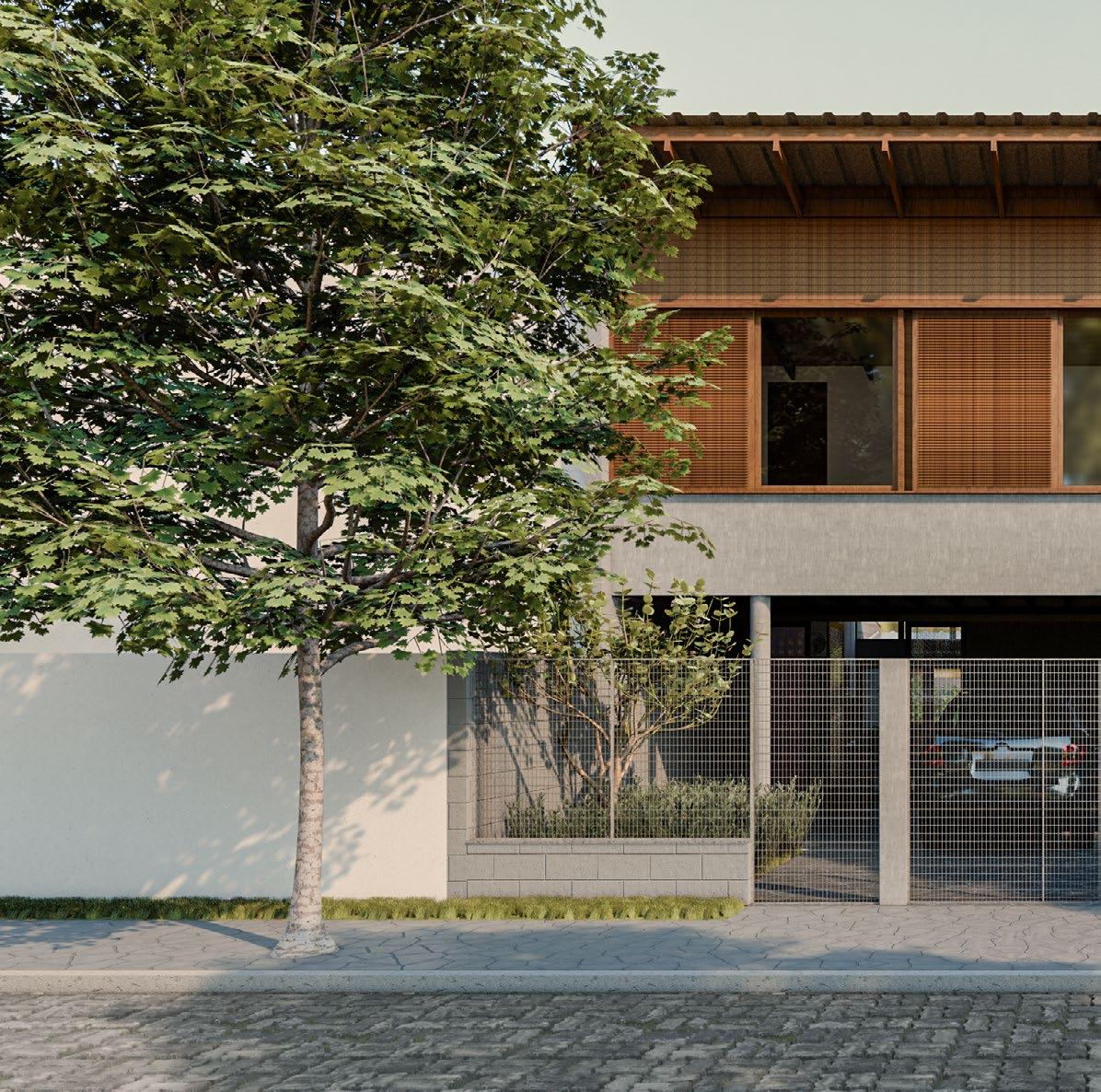

CASA DE VERANEIO
Projeto residencial
Autor: Henrique Trápaga 2024

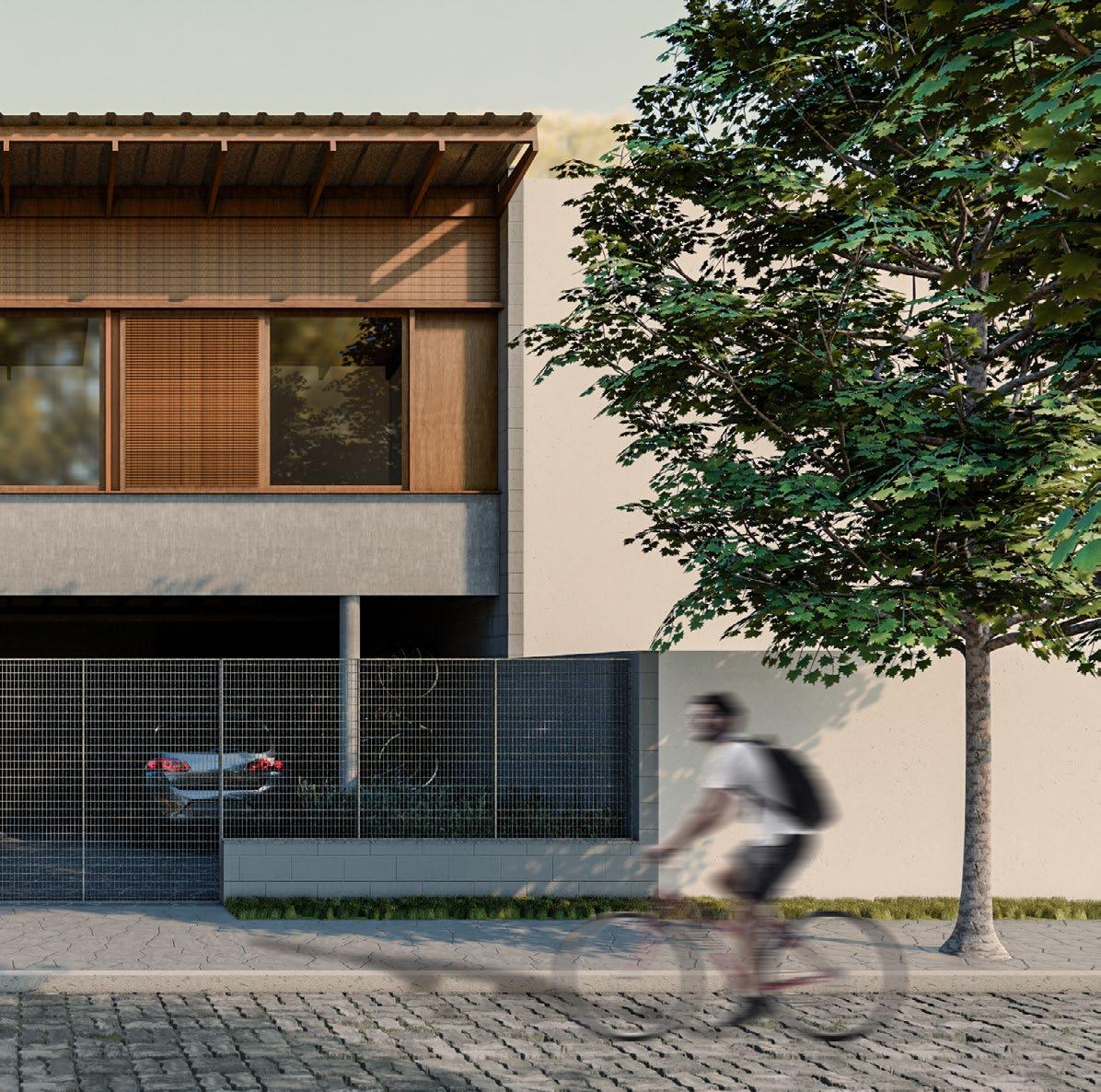

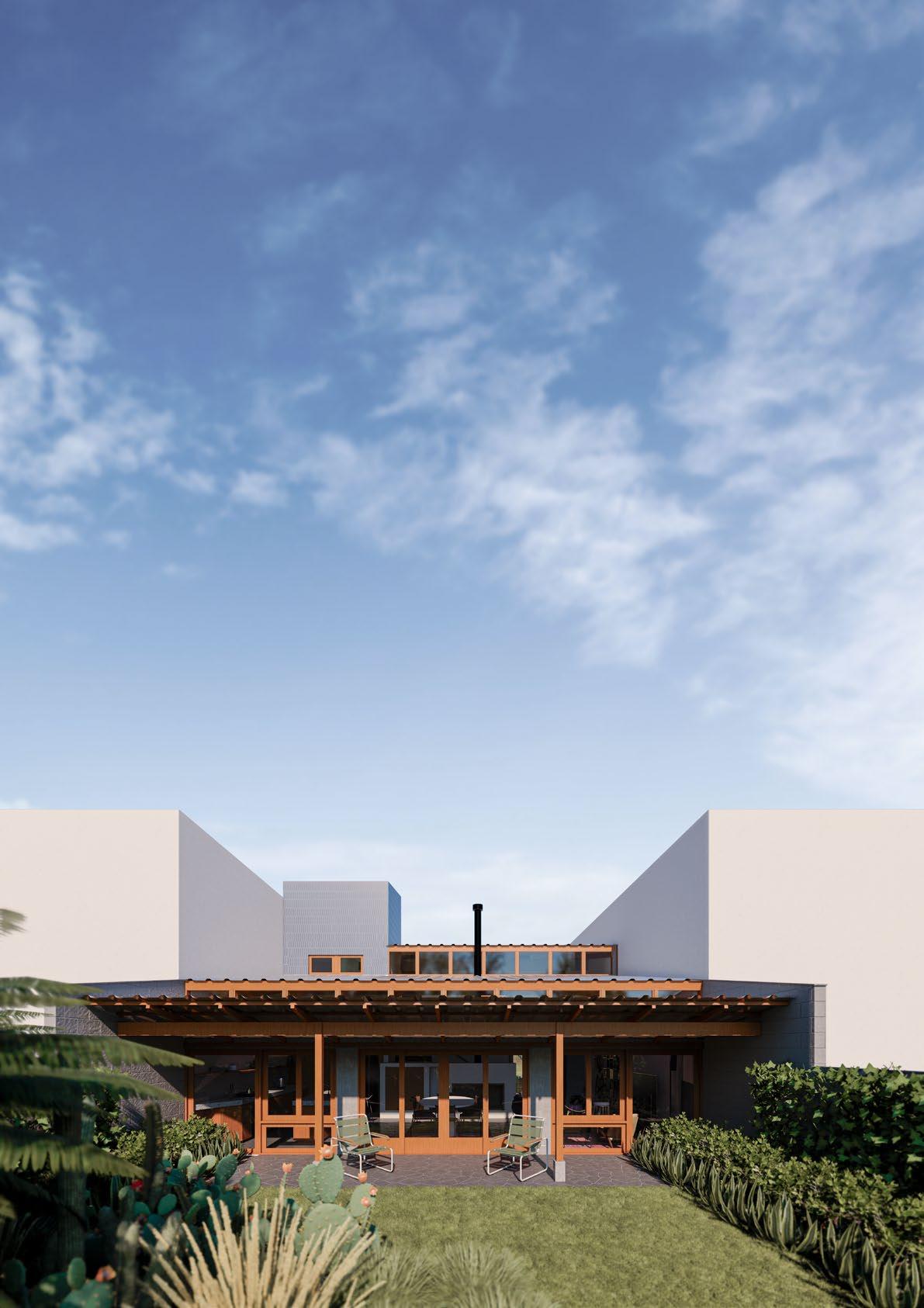

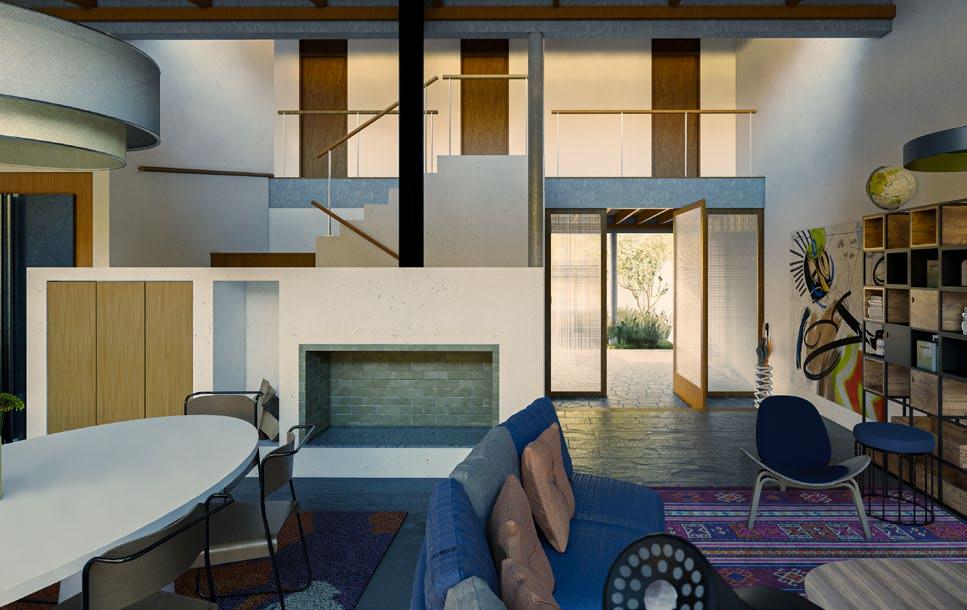

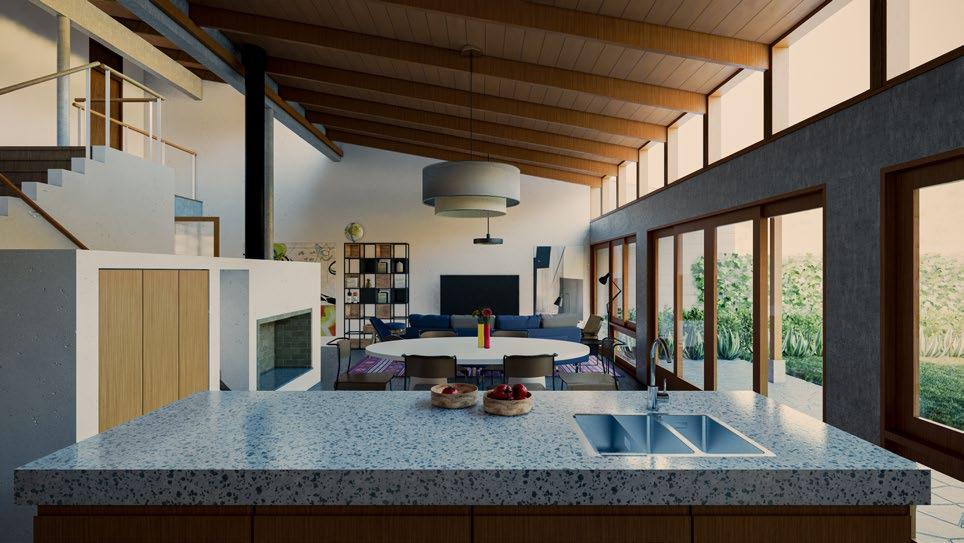

Casa de temporada no balneário Cassino, em Rio Grande, Rio Grande do Sul. O projeto conta com um programa residencial convencionalsala, cozinha, área de serviço, três quartos e banheiros - e tem como principal condicionante a necessidade de garagem para dois ou três carros. O tamanho do lote, 10 metros de frente por 25 metros de fundo, define a volumetria do
projeto que se estende de divisa à divisa. As áreas comuns e garagem ocupam o pavimento térreo e a área íntima o segundo pavimento. A madeira e o concreto foram os principais materiais utilizados pelo seu custo, facilidade de acesso e execução e pela resistência ao ambiente marítimo.

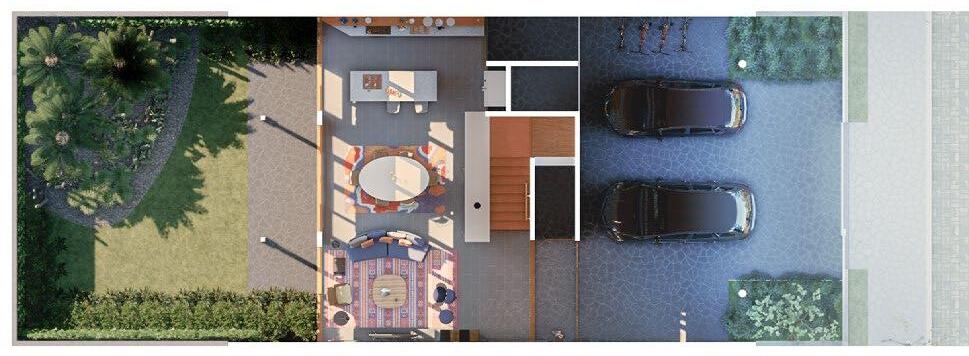

planta baixa primeiro pavimento: materialidade
1 - garagem 2 - hall de entrada 3 - estar/jantar/cozinha 4 - área de serviço 5 - depósito 6 - lavabo
7 - varanda 8 - banheiro 9 - quarto 10 - suíte

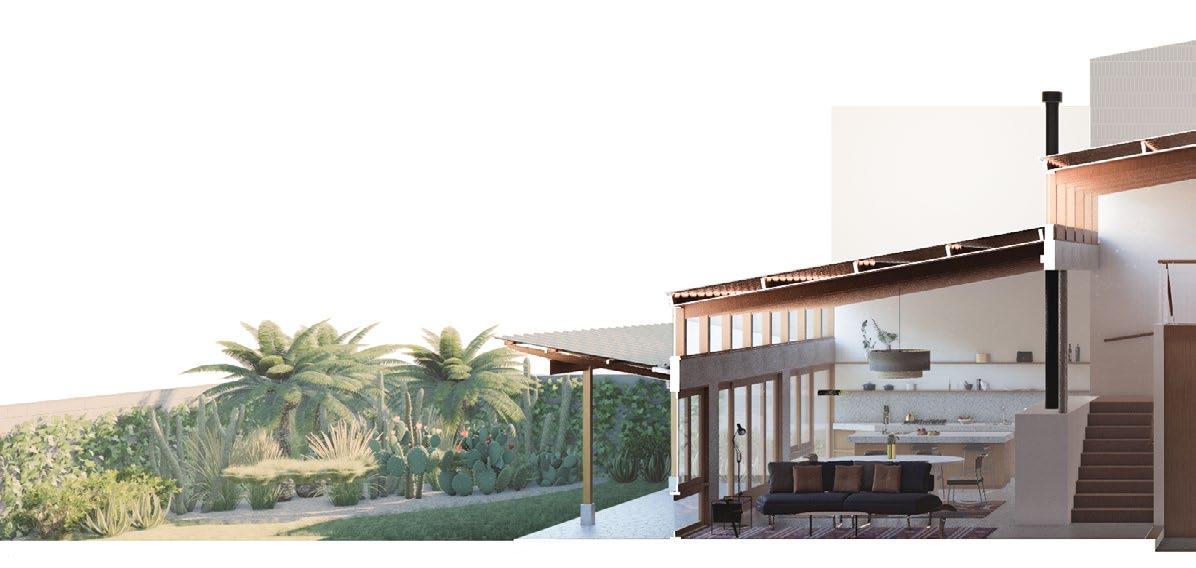

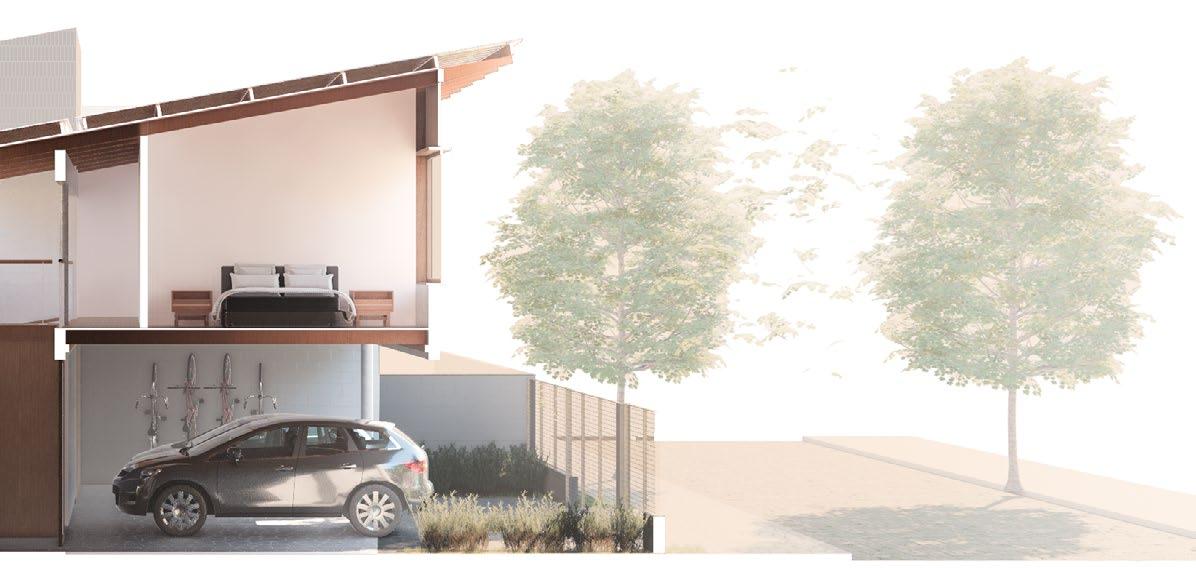

corte aa
1 - telha metálica trapezoidal
2 - caibros 15x5cm
3 - viga de madeira 20x5cm
4 - viga de concreto 40x15cm
5 - pilar de concreto circular 15cm de diâmetro
6 - assoalho de madeira
7 - janela com folha e veneziana de correr
8 - estrutura balloon frame
9 - revestimento em chapa de gesso
10 - revestimento em madeira com encaixe macho e fêmea
11 - pingadeira
12 - guarda-corpo em aço tubular
13 - calha metálica
14 - grelha de proteção
15 - tubo de queda embutido 10cm de diâmetro
16 - encaixe em aço para viga de madeira - viga de concreto
Menção honrosa no concurso internacional Tiny House *
Volume Zero Tiny House Competition
Autores: Carolina Serafim, Henrique Trápaga, Leonardo Lourenço 2024
*Disponível no link: https://volumezerocompetitions.com/competitions/result/tinyhouse-2023

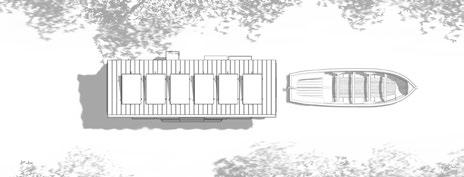

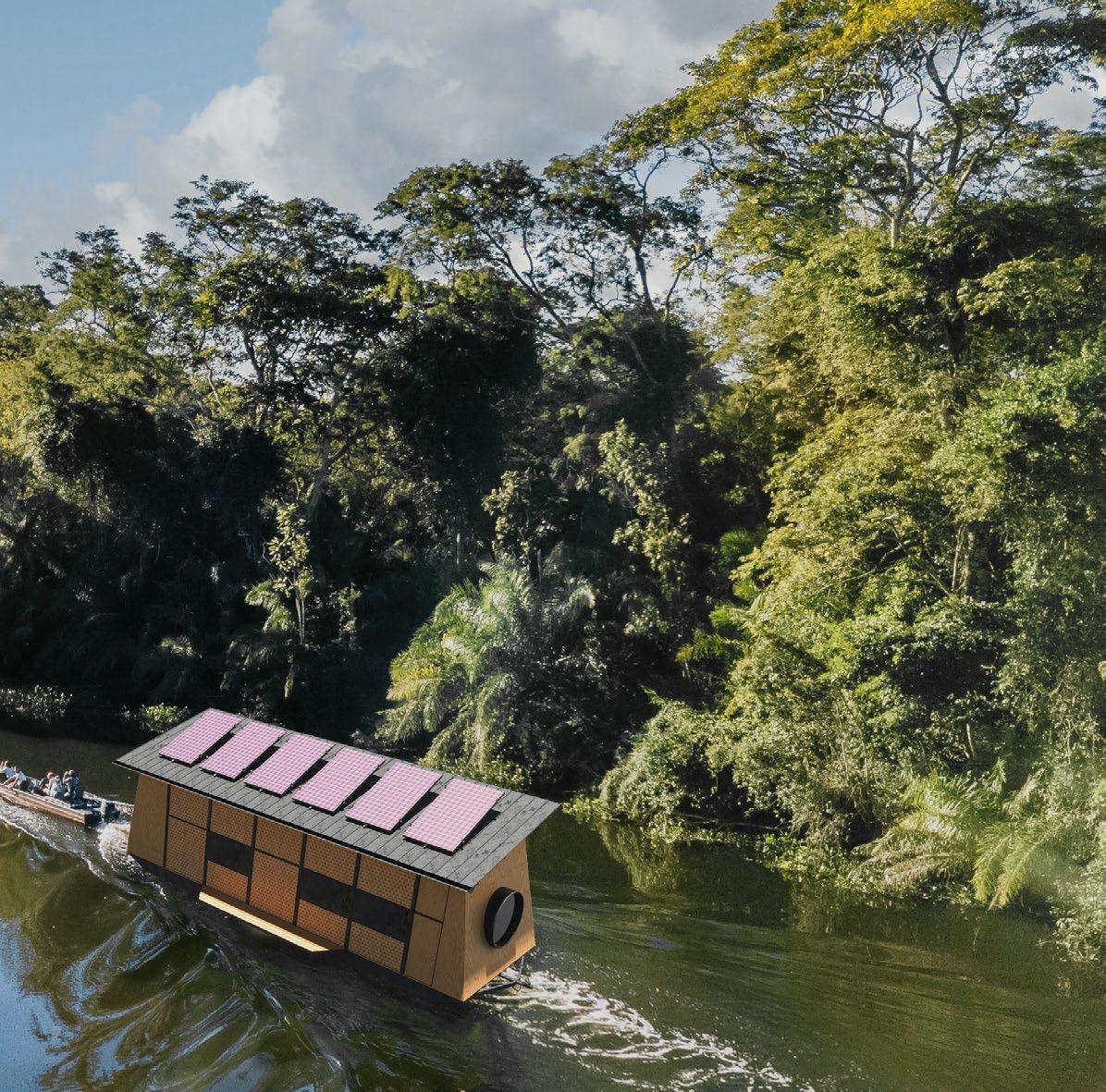

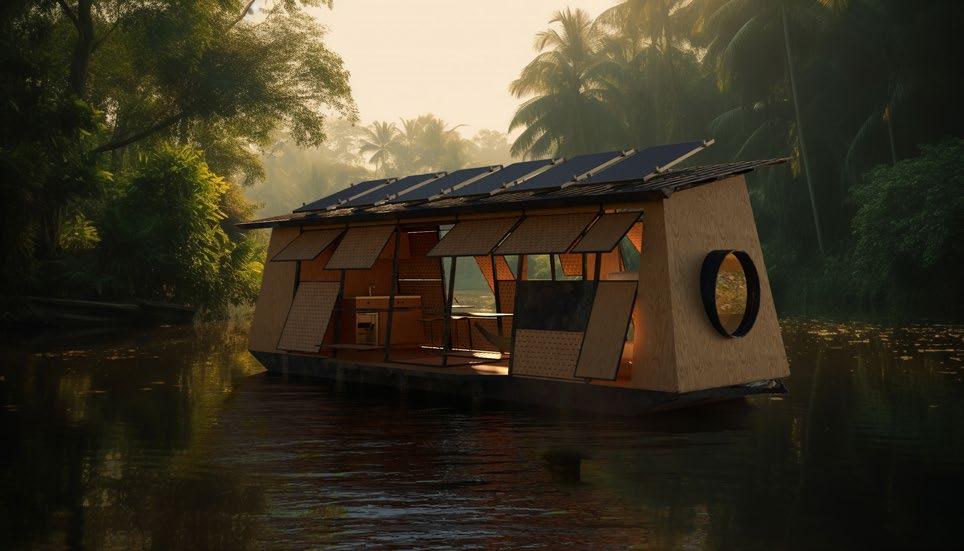

transporte no rio

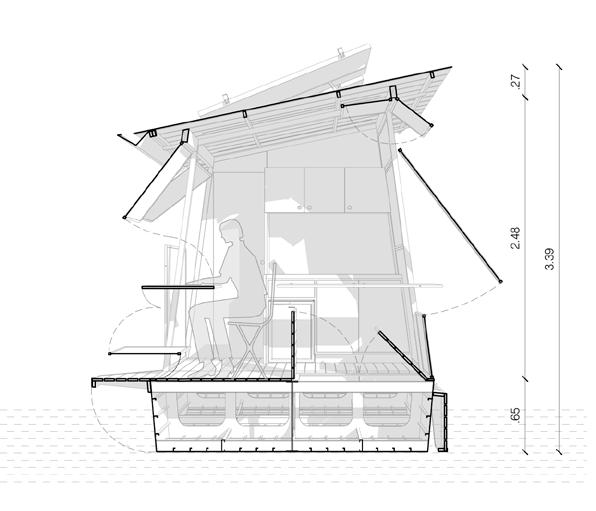

Projeto de uma pequena casa desenvolvido para um concurso internacional de ideias, no qual as principais exigências eram que a área total do projeto não ultrapassasse 30m², que ele fosse sustentável e de baixo custo, e que apresentasse uma justificativa convincente para sua existência.

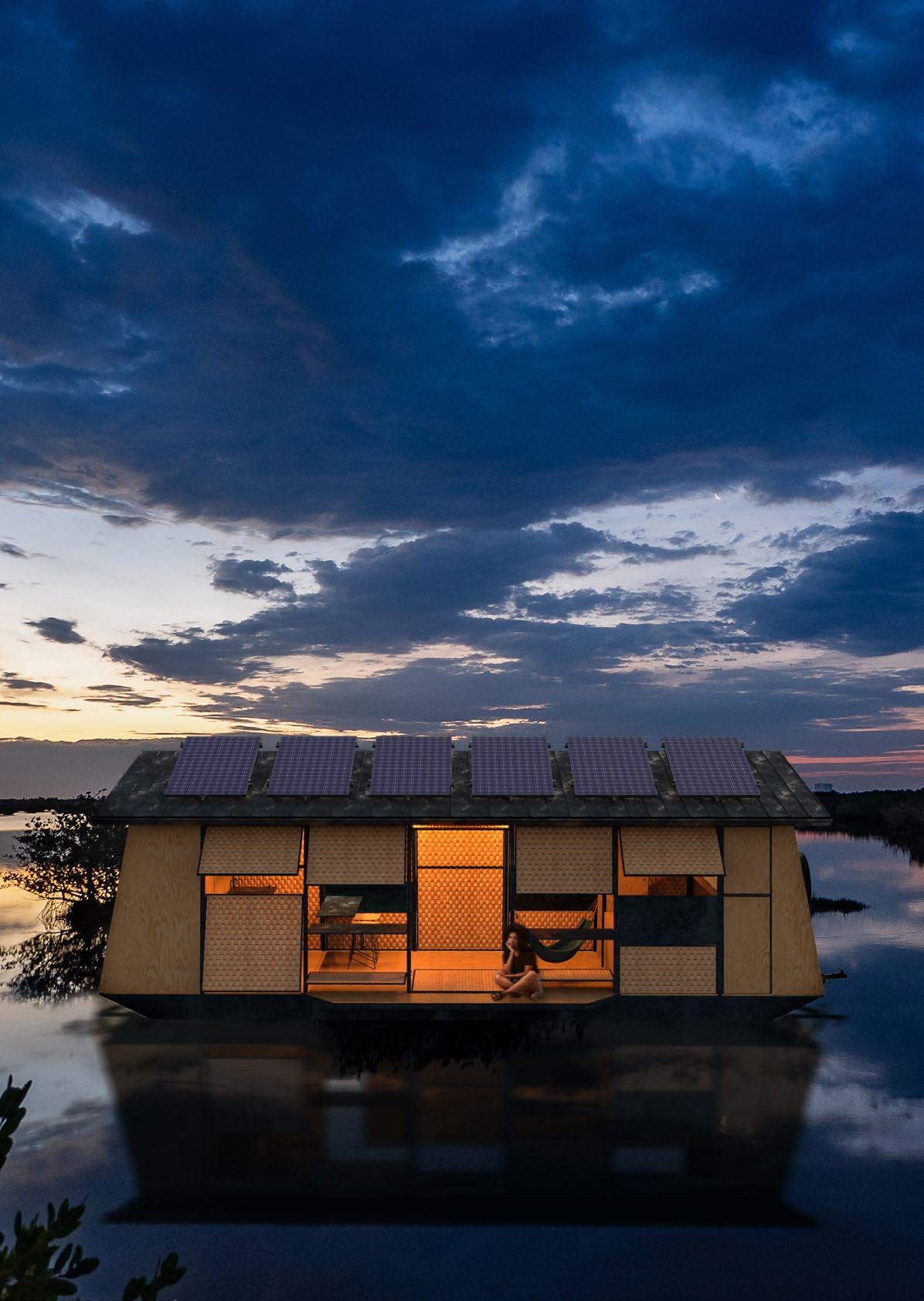

Desta maneira, propomos uma casa flutuante para indigenistas que trabalham levando medicamentos, vacinas, e outros itens para as aldeias mais remotas da amazônia. Visto que estas pessoas necessitam navegar pelos rios da floresta durante vários dias propomos uma casa que fosse barco e um barco que
transporte na estrada

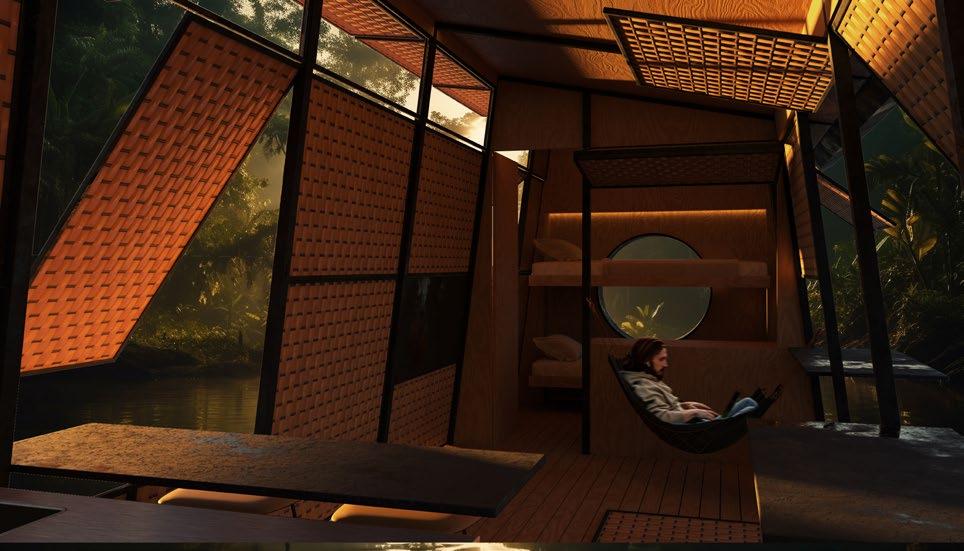

fosse casa. A fusão entre a necessidade de se movimentar e a necessidade de morar. Desta forma, esta pequena casa foi pensada como uma amálgama entre elementos já presentes na cultura indígena amazonense e as necessidades técnicas de seu uso. O intuito era criar uma máquina de morar que não parecesse invasora aquele ambiente e que dialogasse com o local.
planta baixa

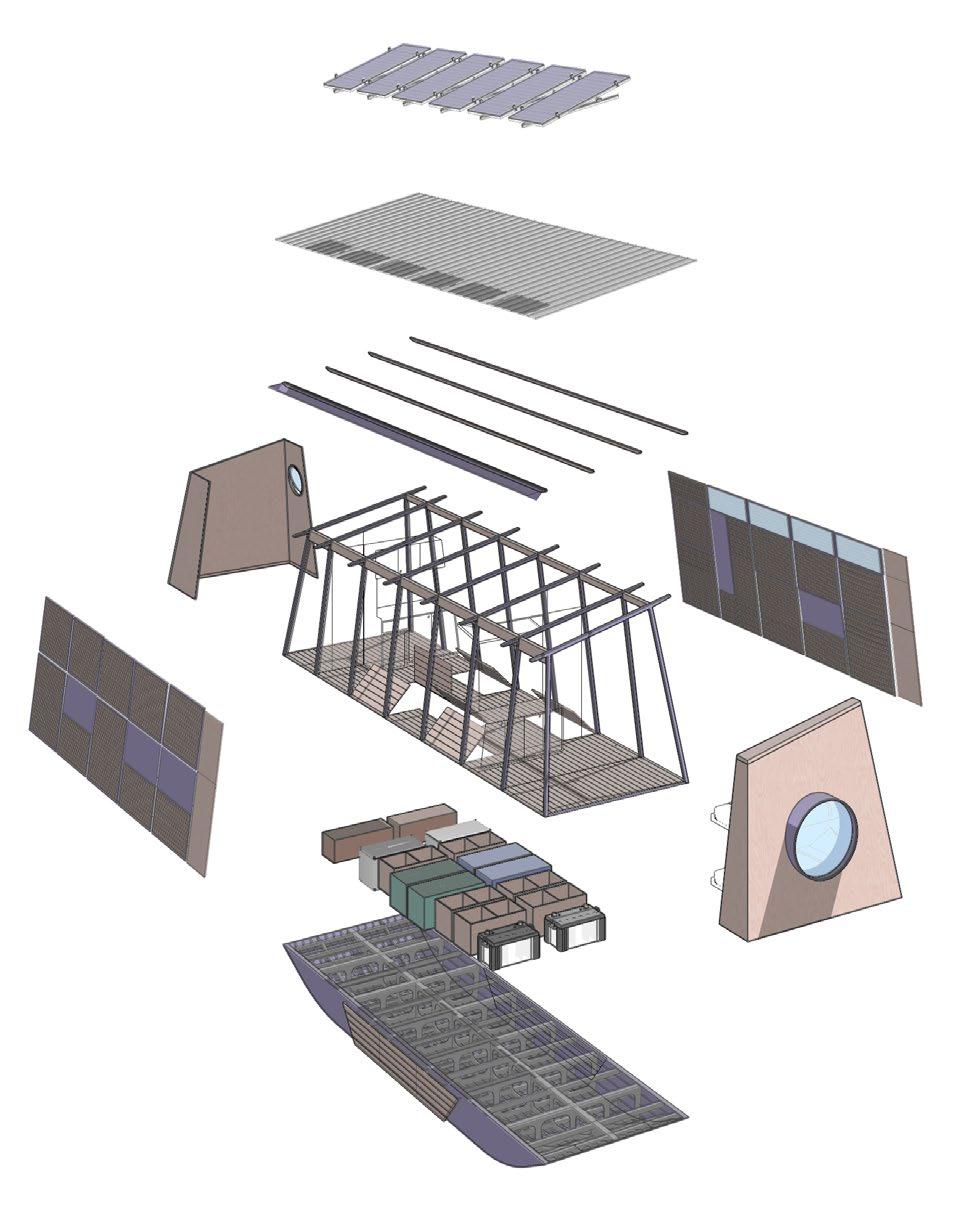

perspectiva explodida: sistema construtivo
1 - placas solares
2 - telha metálica trapezoidal
3 - caibros de madeira
4 - vedação externa em compensado naval
5 - estrutura porticada em aço e madeira
6 - assoalho de madeira
7 - caixa de vedação lateral em compensado naval
8 - casco em aço
9 - área técnica e armazenamento

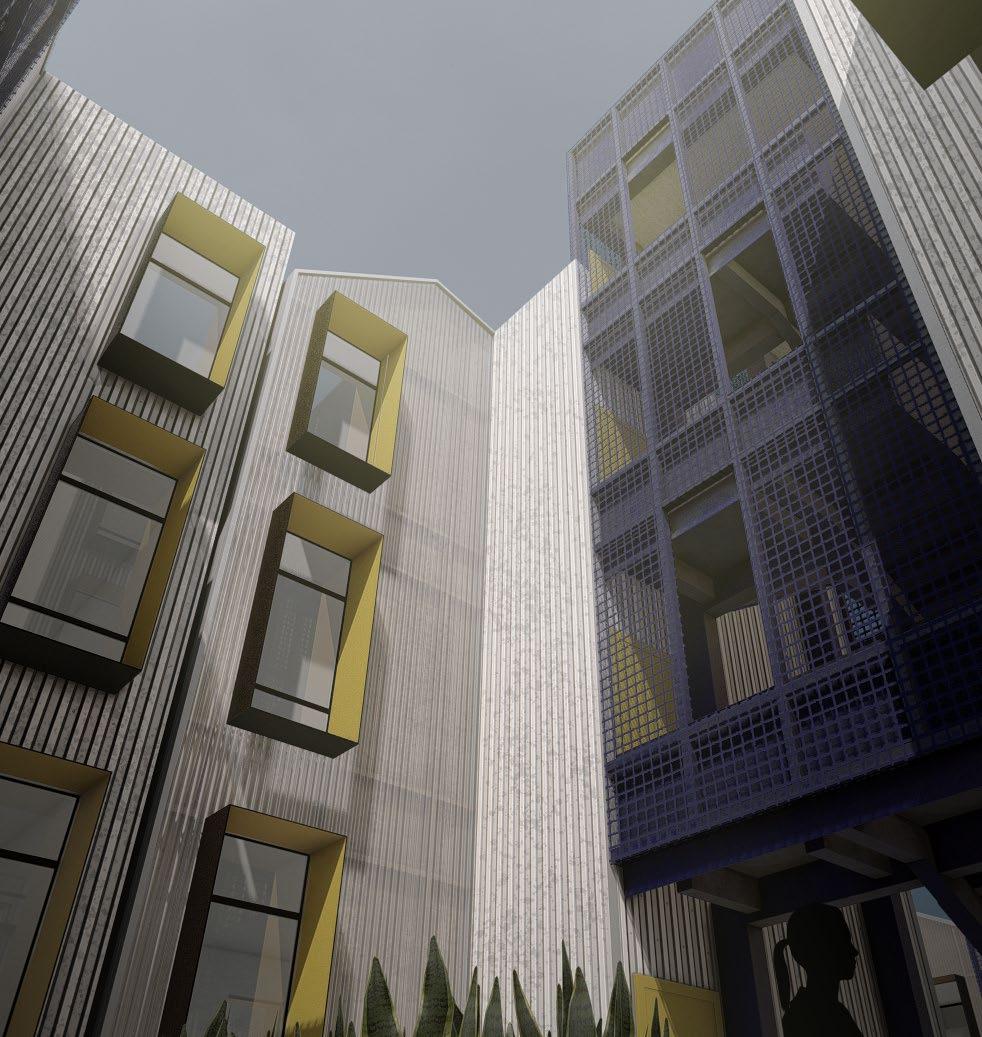

RESIDÊNCIA ESTUDANTIL
Atelier Vertical de Pré-Fabricação
Autores: Henrique Trápaga e Alda Maria de Oliveira 2019/2 - 8º semestre

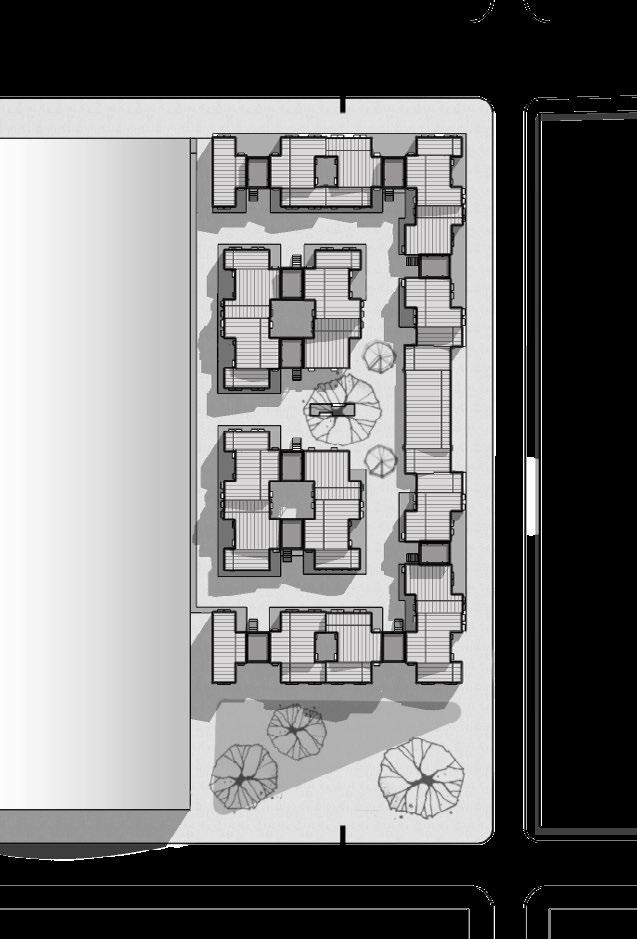

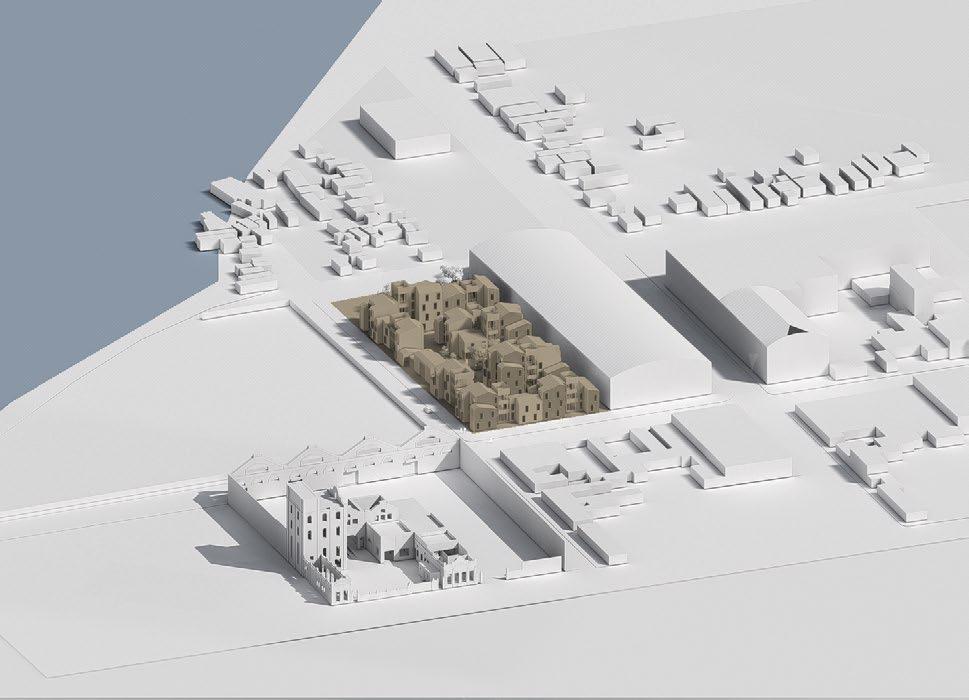

inserção do projeto no entorno

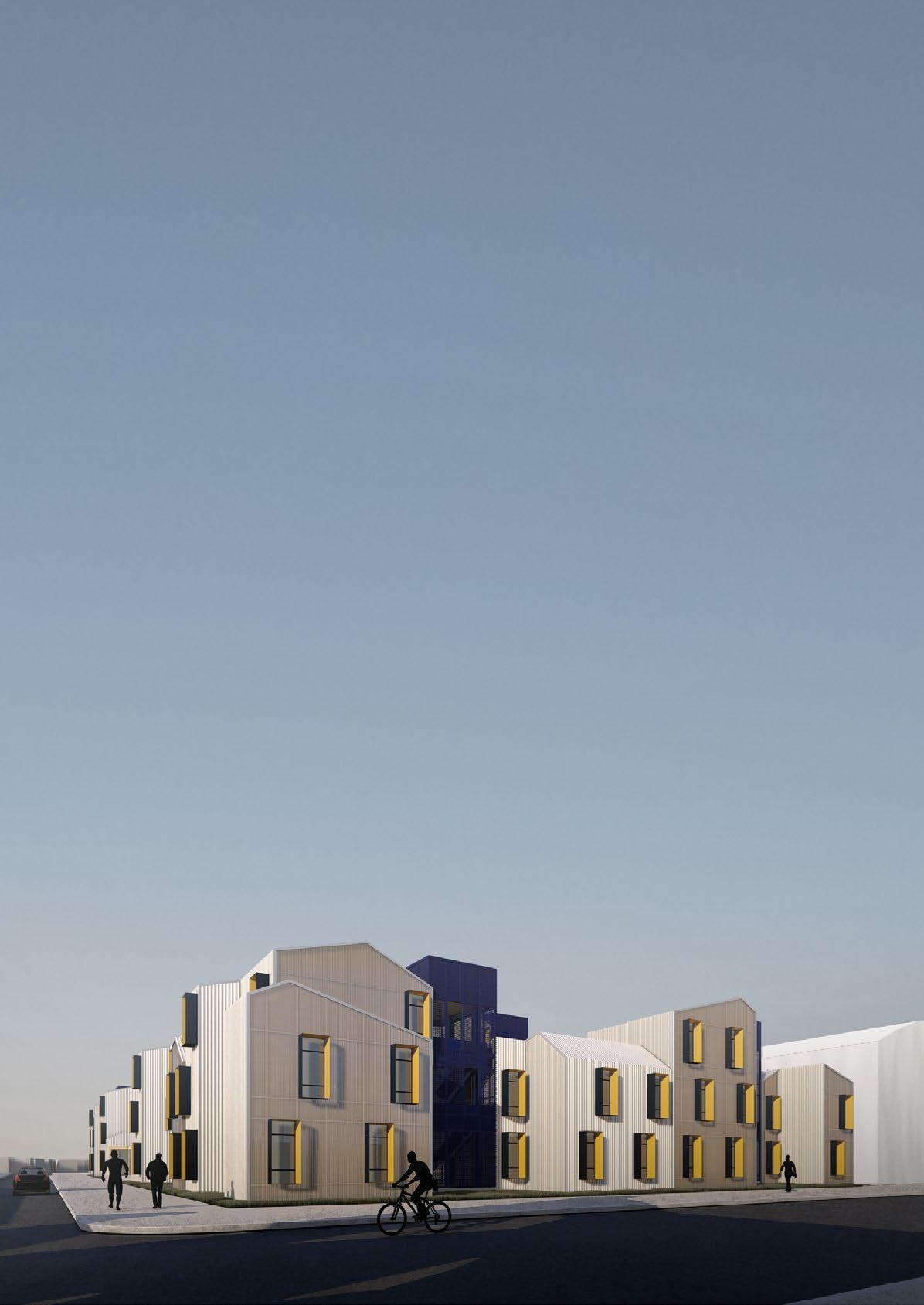

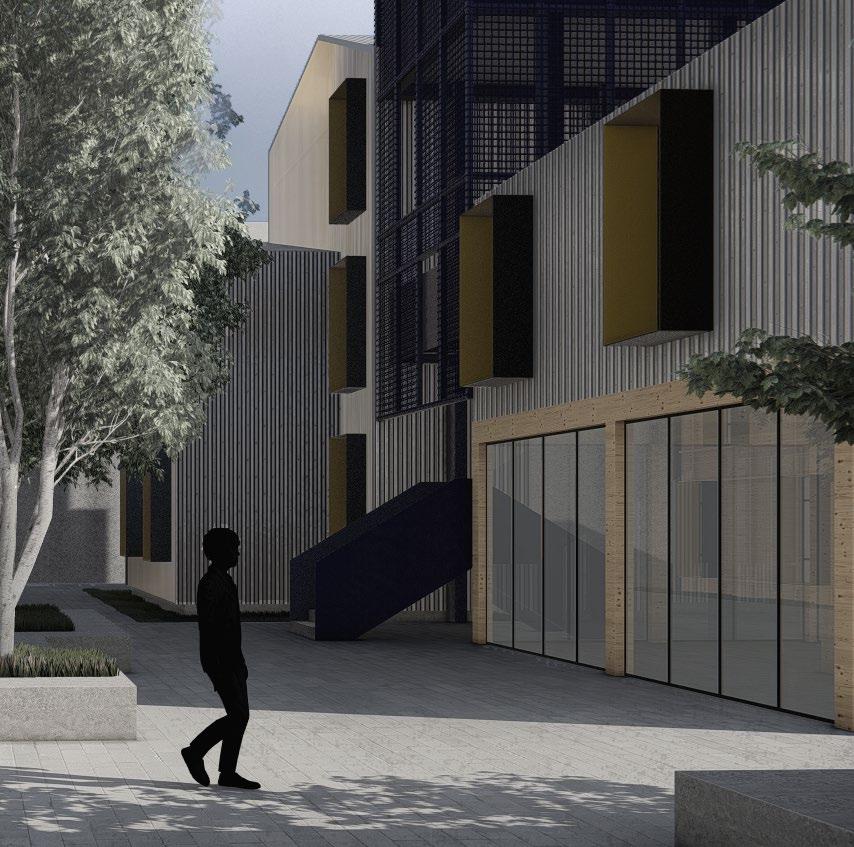

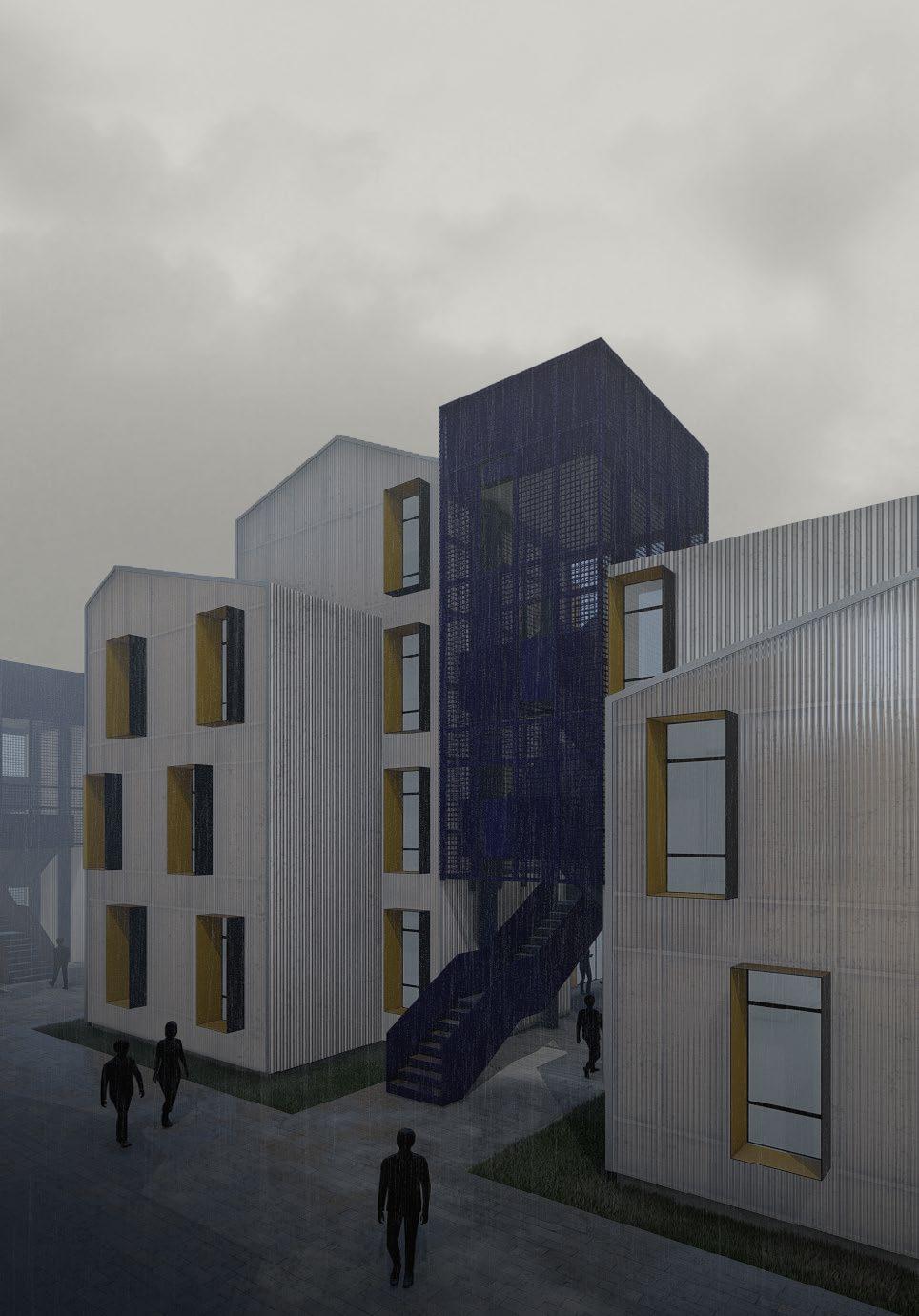

O projeto para a residência estudantil da UFPEL em Pelotas, no bairro Porto, busca integrarse ao contexto urbano marcado por fábricas abandonadas e residências unifamiliares. O programa inclui apartamentos de diversos tamanhos, com 2, 3 ou 4 dormitórios, cada um com cozinha e banheiro próprios, além de áreas comuns como áreas de estar externas, academia, área de estudos e bicicletário.
Optou-se por minimizar o uso de elementos pré-fabricados, priorizando a madeira laminada colada (MLC ou CLT) para a estrutura das unidades e volumes do conjunto, explorando suas possibilidades estéticas e compositivas.

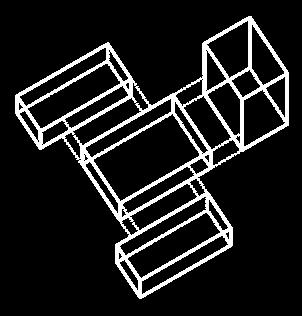

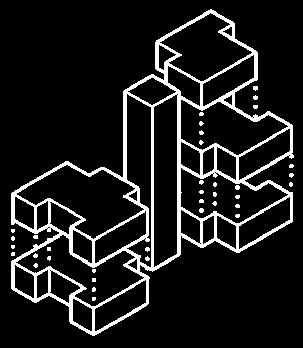

A disposição das unidades e volumes permite adição e subtração de formas, criando dinamismo e evitando monotonia.
As habitações foram organizadas ao redor das circulações verticais, onde também estão localizados os reservatórios de água, integrando os elementos de acordo com suas relações e definindo a separação entre o ambiente externo urbano e o ambiente interno da residência estudantil.

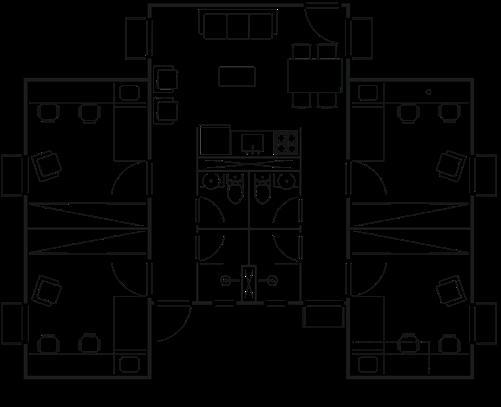

tipologia B

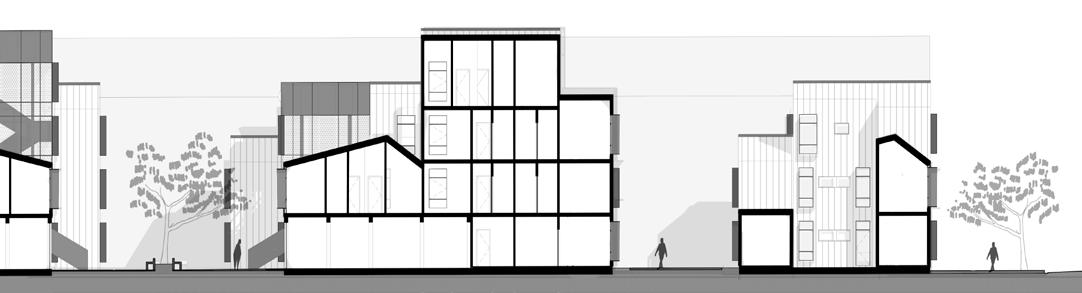

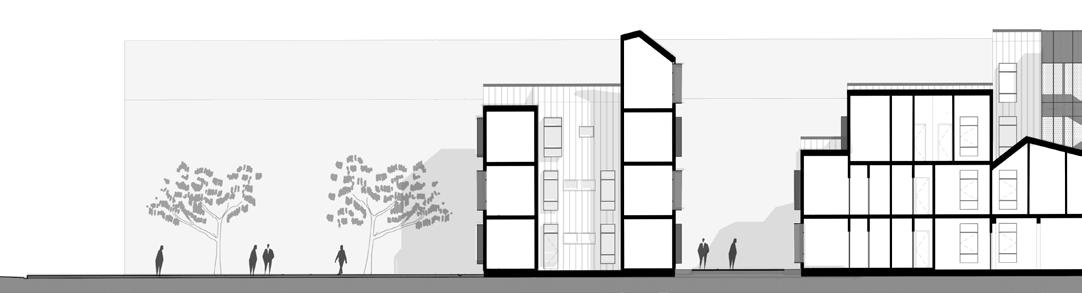

corte longitudinal
Rua Conde de Porto Alegre
Rua João Manoel
Rua Dr. João Pessoa

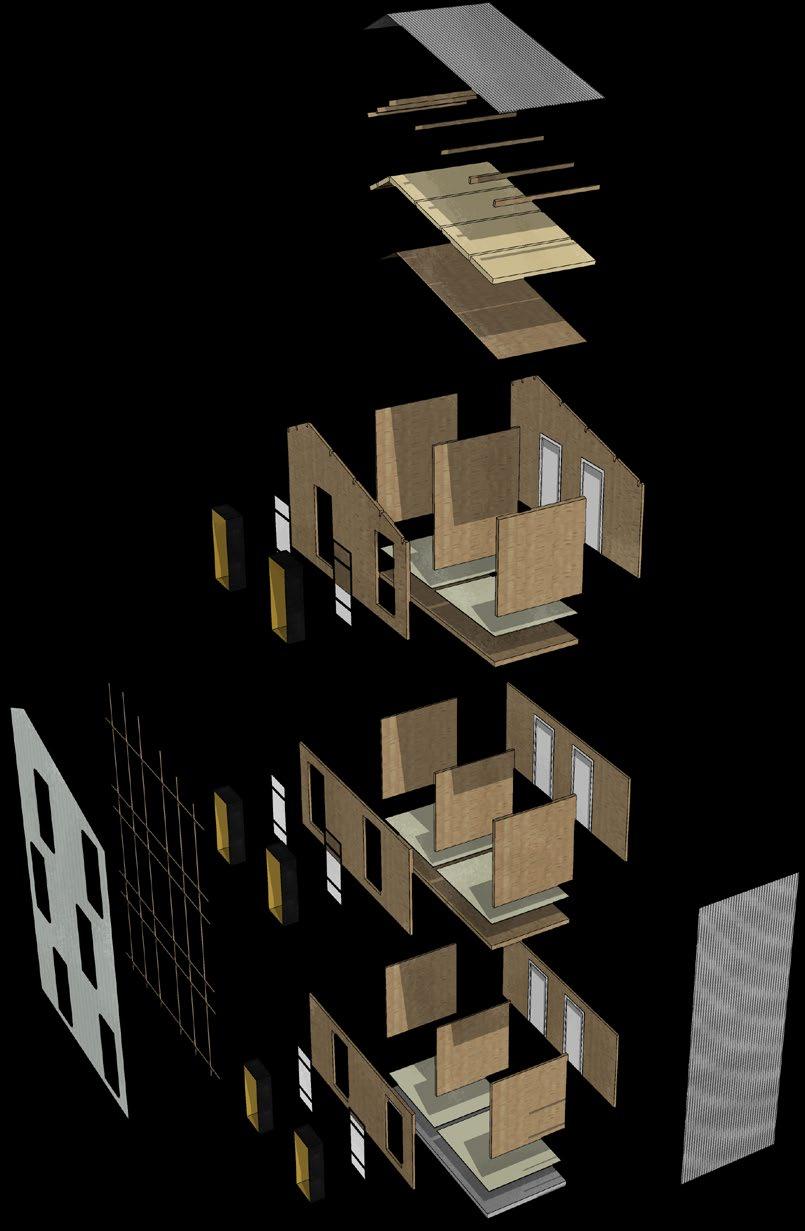

perspectiva explodida: sistema construtivo
1 - telha metálica trapezoidal
2 - caibros 16x8cm
3 - lã de rocha 100mm de espessura
4 - forro de compensado 6mm
5 - laje de madeira laminada colada 20cm de espessura
6 - fundação do tipo radier 30cm de espessura
7 - brise em aço preto com pintura amarela
8 - revestimento externo em telha de poliuretano
9 - subestrutura de ripas 5x2,5cm
10 - parede de madeira laminada colada 12cm de espessura
A NOIVA DO MAR:
HIDROVIÁRIO DE RIO GRANDE
Projeto indicado ao Prêmio José Albano Volkmer do IAB RS*
Trabalho Final de Graduação
Autor: Henrique Trápaga 2020/2 - 10º semestre
Orientadora: Natalia Naoumova
*Disponível no link: https://premioiabrs.org.br/projetos/a-noiva-do-mar-terminal-hidroviario-de-rio-grande/
A proposta em questão trata-se do terminal hidroviário da cidade de Rio Grande, no Rio Grande do Sul. O projeto está situado junto ao cais oeste do Porto Velho da cidade e nele procurei desenvolver de maneira mais aprofundada a linguagem da arquitetura e o vocabulário que a compõe. Desta maneira, as decisões de projeto - desde as partes mais lúdicas da arquitetura até as partes mais técnicas - foram escolhidas pela sua capacidade de comunicar uma estética local.
O programa de necessidades elaborado conta com os requisitos mínimos para o atendimento de serviços de transporte aquaviários exigidos pela ANTAq. Ele é composto por sala de espera, banheiros e plataforma de embarque e desembarque. Foram ainda adicionados outros usos ao edifício - uma área cultural, banheiros públicos e um restaurante - com o intuito de transformar um aparelho urbano de uso
específico em um ponto de interesse dentro da cidade.
As duas principais técnicas construtivas escolhidas para o projeto foram as plataformas flutuantes de concreto e a estrutura em aço. Os flutuantes garantem a permanência do nível em relação às embarcações e facilitam o embarque e desembarque de passageiros. Já a estrutura em aço garante leveza e não sobrecarrega a estrutura flutuante da base.

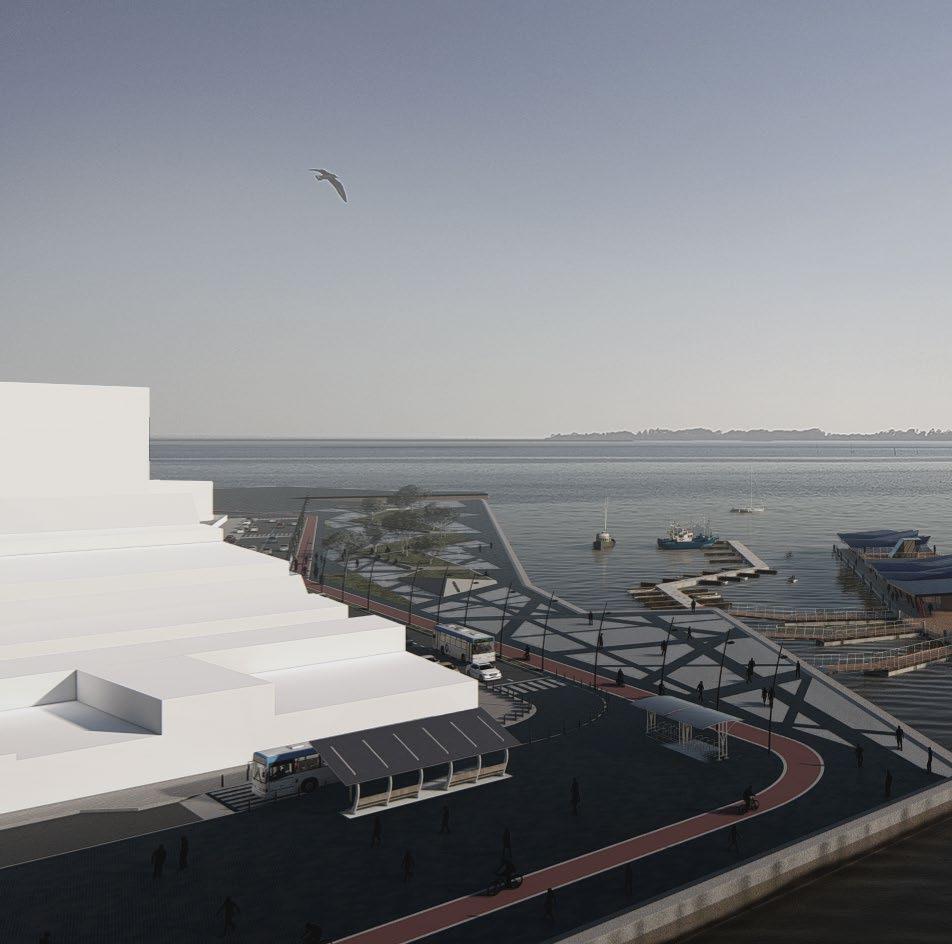

Foi ainda desenvolvida uma proposta de parque linear junto à estação hidroviária afim de conectar e integrar o edifício ao espaço urbano. Em frente à entrada há uma ampla praça seca que funciona como um hall de entrada para o flutuante. A partir desta praça, o parque se desenvolve com linhas de piso e canteiros elevados e funciona como um ambiente de estar e contemplação frente à água.

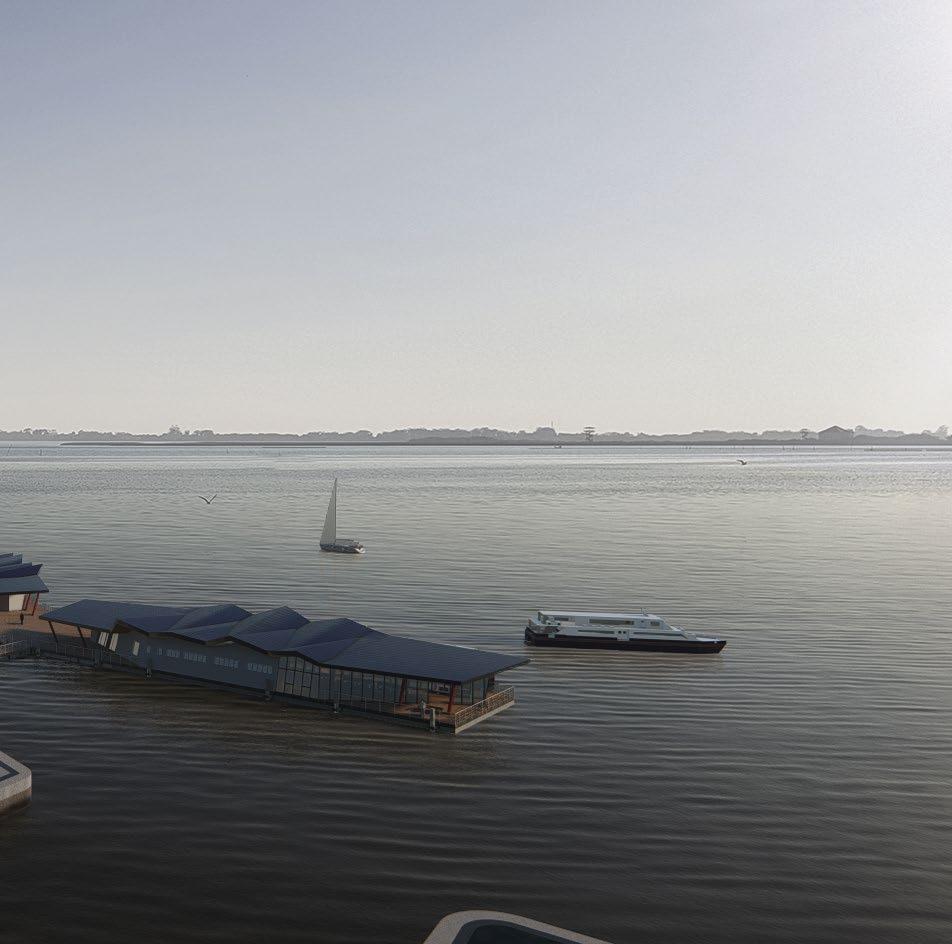

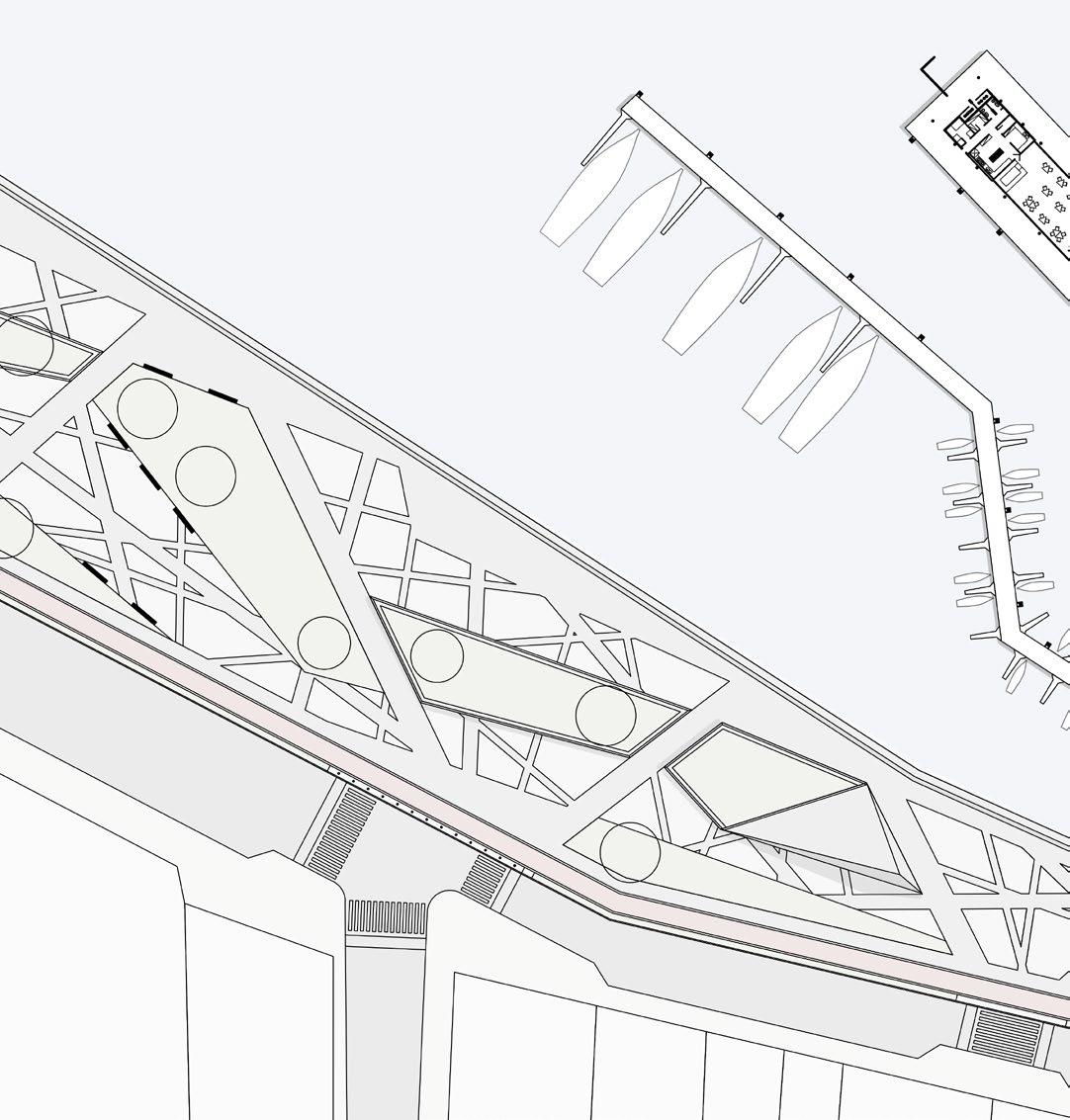

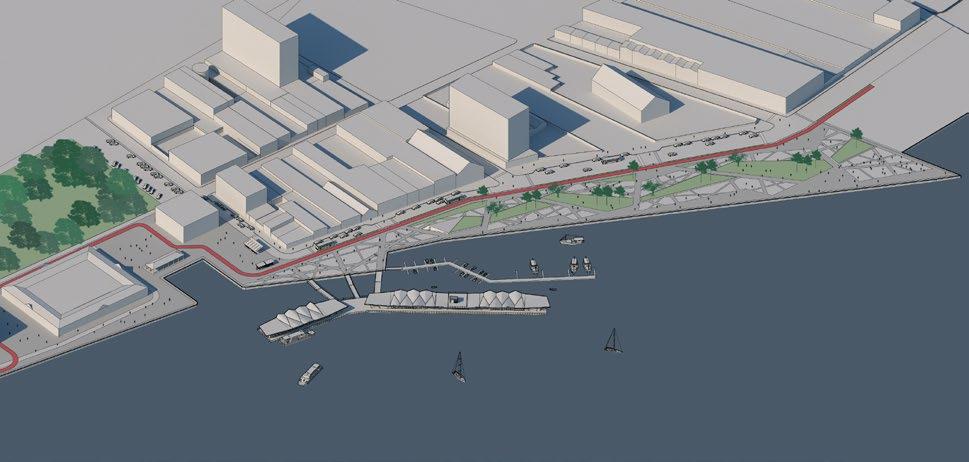

inserção do projeto no entorno e intervenção paisagística

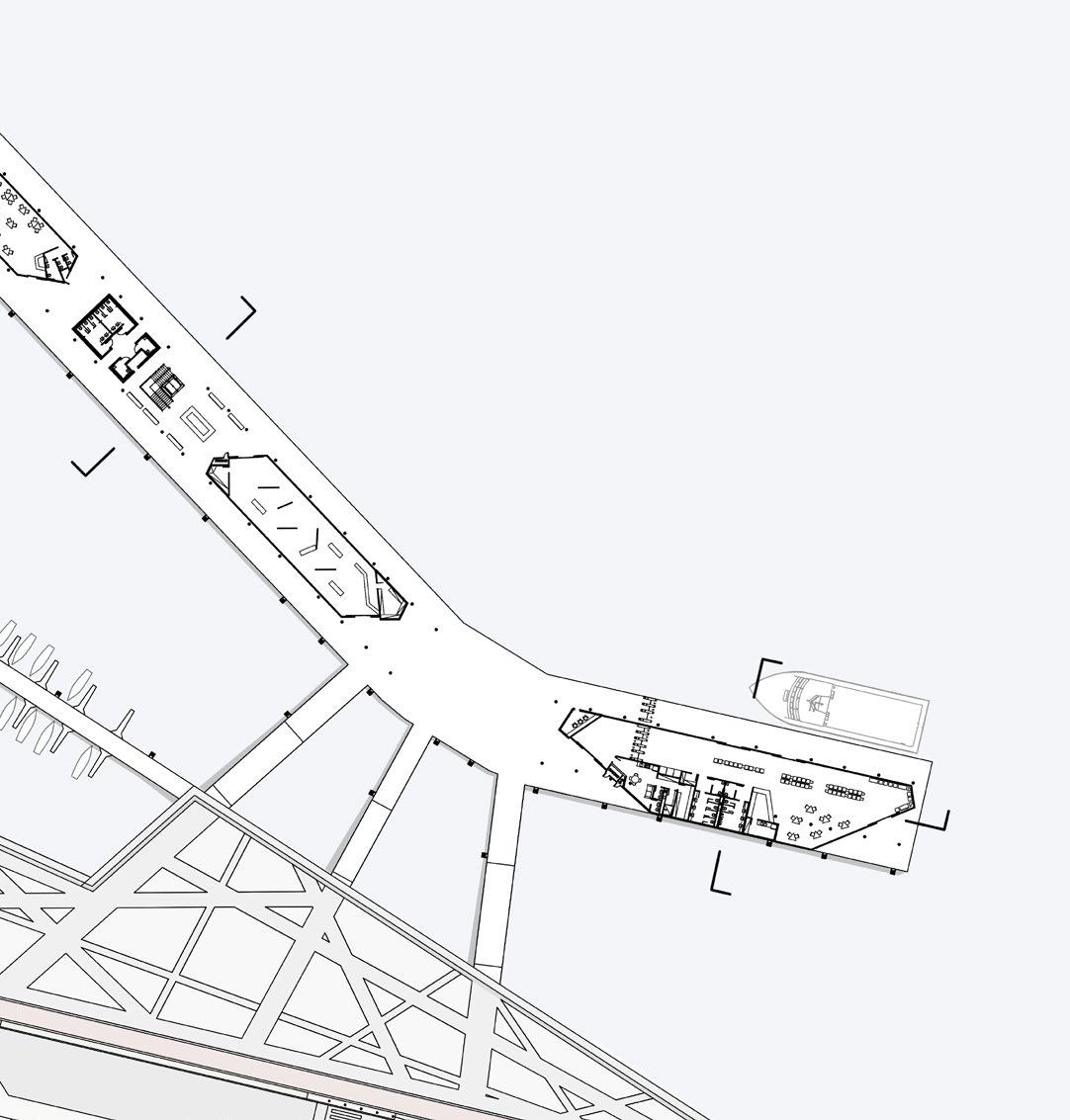

planta baixa
Legenda:
1 - hidroviária
2 - espaço cultural
3 - banheiros públicos
4 - restaurante

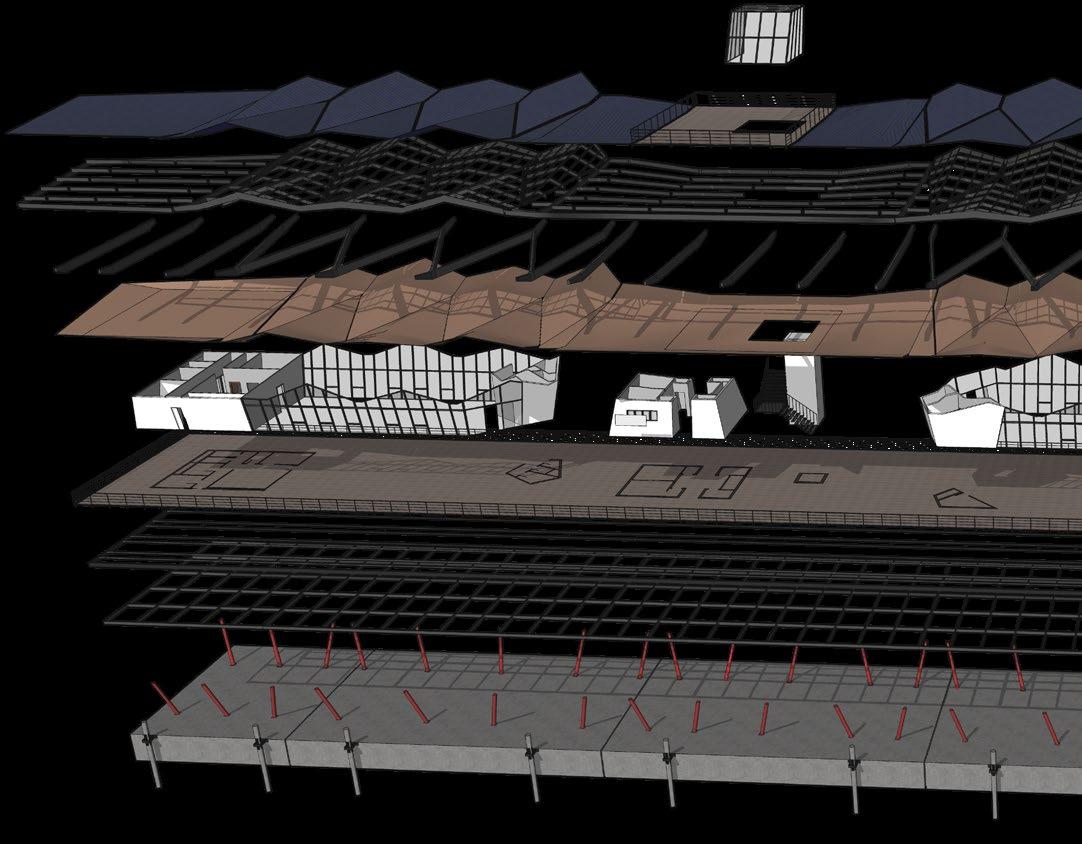

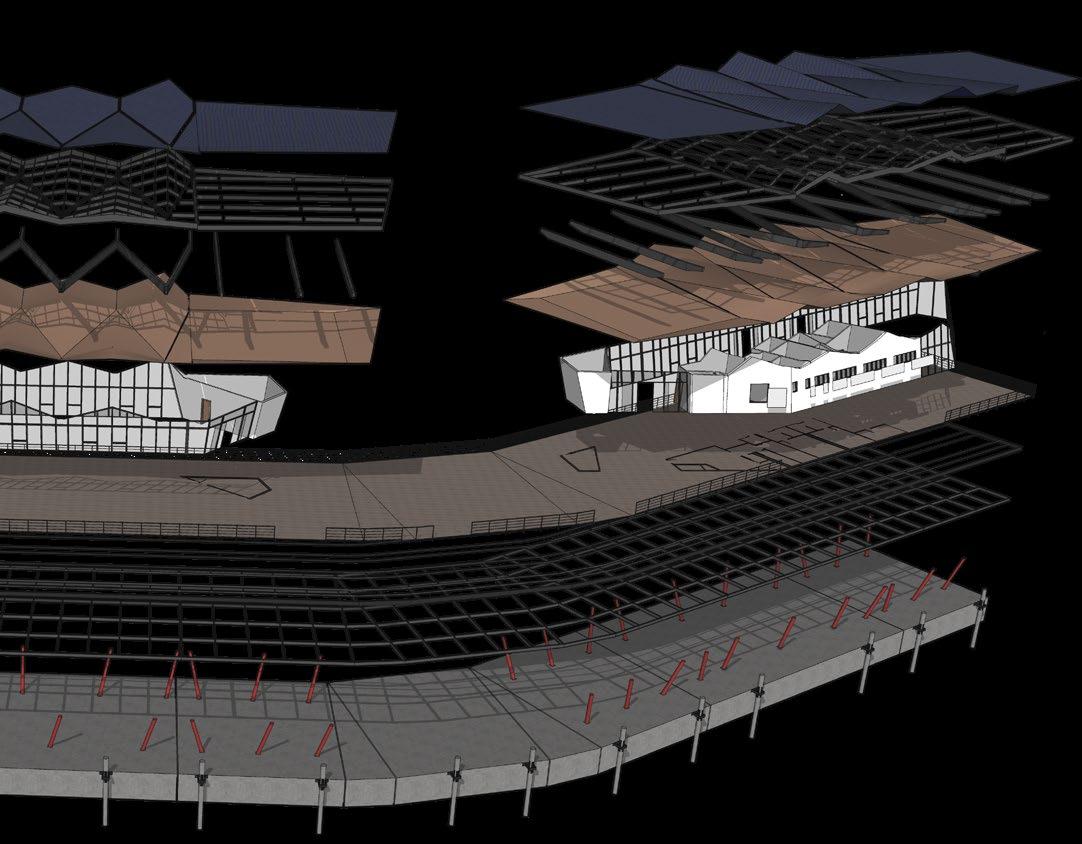

perspectiva explodida: sistema construtivo
A base do edifício é composta por dois padrões de bases flutuantes de concreto, uma de 26,25m de comprimento por 15,00m de largura e outra de 15,00m de comprimento por 13,15m de largura, e são fixadas no local por meio de pilares de concreto assentados no solo.
Os pilares metálicos são chumbados na estrutura de concreto e sustentam a cobertura - que é
composta por perfis tubulares 60cmx20cm de aço galvanizado. O piso de madeira natural e as paredes de light steel frame são apoiados sobre uma trama de vigas de aço galvanizado - que também é responsável por enrijecer as ligações entre as bases de concreto.
sistema de flutuantes sequenciais e vigas primárias
1 - telhado
2 - vigas secundárias da cobertura
3 - vigas primárias da cobertura
4 - forro
5 - paredes de light steel frame
6 - piso de madeira natural
7 - estrutura de apoio às paredes e piso
8 - pilares metálicos
9 - flutuantes de concreto
10 - pilares de ancoragem de concreto

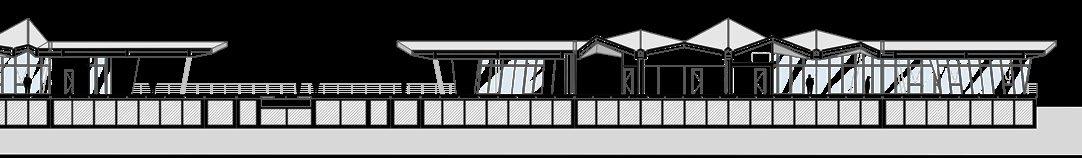

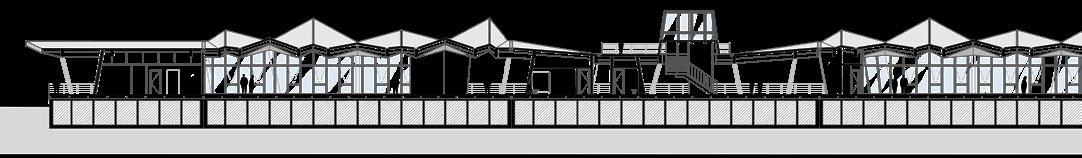

corte bb
corte cc
corte de pele
linha da água
linha da água
corte de pele
telha galvalume zipada com pintura anticorrosiva azul marinho
arremate em chapa de alumínio com pintura anti-corrosiva preta
pingadeira
perfil tubular 30cmx15cm em aço galvanizado
sistema de vigas treliça em aço leve galvanizado
perfil C de aço leve galvanizado 15cmx6cm chapa metálica perfurada com pintura anti-corrosiva branca
janela de correr acabamento externo em ACM 3mm branco fosco
chapa OSB 10mm membrana barreira de vapor isolamento termo-acústico lã de rocha 120mm
tinta epóxi aplicada sobre chapa de compensado
tubulações dos sistemas de água e esgoto
anel fixador da plataforma de concreto
linha da água
plataforma de concreto flutuante
Linha da água
