HENRIQUE TRÁPAGAarquitetoportfólioeurbanista 2022trabalhos selecionados
2 CURRÍCULO
Habilidades em Softwares
Revit - Intermediário SketchUp - Avançado Lumion - Avançado
Formação
Adobe Photoshop - Avançado
Autocad - Avançado
Idiomas
Inglês avançado Espanhol básico
Adobe Illustrator - Intermediário Pacote Office - Avançado
29henriquetrapaga@hotmail.com53999514244anos
Adobe Indesign - Avançado
3
Pesquisa na área de urbanismo no NAUrb - FAUrb (Núcleo de Pesquisa em Arquitetura e Urbanismo) 2018/2019. Atuação no projeto de pesquisa intitu lado Códigos Estéticos na Habitação Popular. A participação se deu pelo ma nuseio e análise dos bancos de dados demográficos do IBGE.
V-RayArchicadIntermediário-Básico
Henrique Trápaga Gonçalves
Graduado em Arquitetura e Urbanismo pela Faculdade de Arquitetura e Urba nismo (FAUrb) da Universidade Federal de Pelotas. Turma 2020/2
Experiência Acadêmica
Experiência Profissional
Setembro 2019 a Setembro de 2020 Es tágio remunerado - Perene Patrimônio ParticipaçãoCultural no desenvolvimento de projetos arquitetônicos de restauro, no levantamento de bens patrimoniais in ventariados e na graficação e no deta lhamento do material levantado. Pro dução de maquetes eletrônicas (3D) e design gráfico de material de divulga ção.
RESIDÊNCIA ESTUDANTIL
UFPEL
4
5
Atelier Vertical de Pré-Fabricação Autores: Henrique Trápaga e Alda Maria de Oliveira 2019/2 - 8º semestre
6
Estas unidades e volumes foram pensados de maneira que fosse possível se trabalhar com a adição e a subtração de formas, trazendo mais movimento ao projeto e tornando a proposta um pouco mais despojada e menos monótona.
inserção do projeto no entorno
Como ponto de partida para o desenvolvimento do projeto, decidiu-se por utilizar o menor número de elementos pré-fabricados tentando
Os volumes das habitações foram dispostos ao redor dos volumes das circulações verticais - onde se aproveitou também para situar os reservatórios de água. Desta forma, os elementos são amarrados entre si de acordo com suas relações, dando a forma final do conjunto e separando o ambiente externo - urbano - do ambiente interno - residência estudantil.

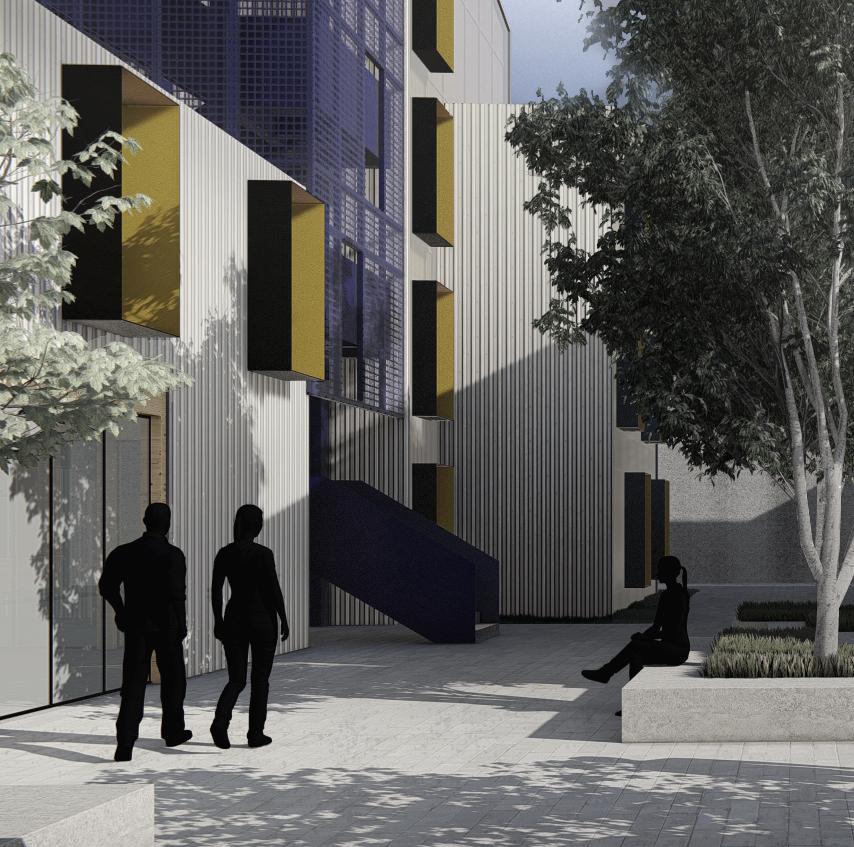

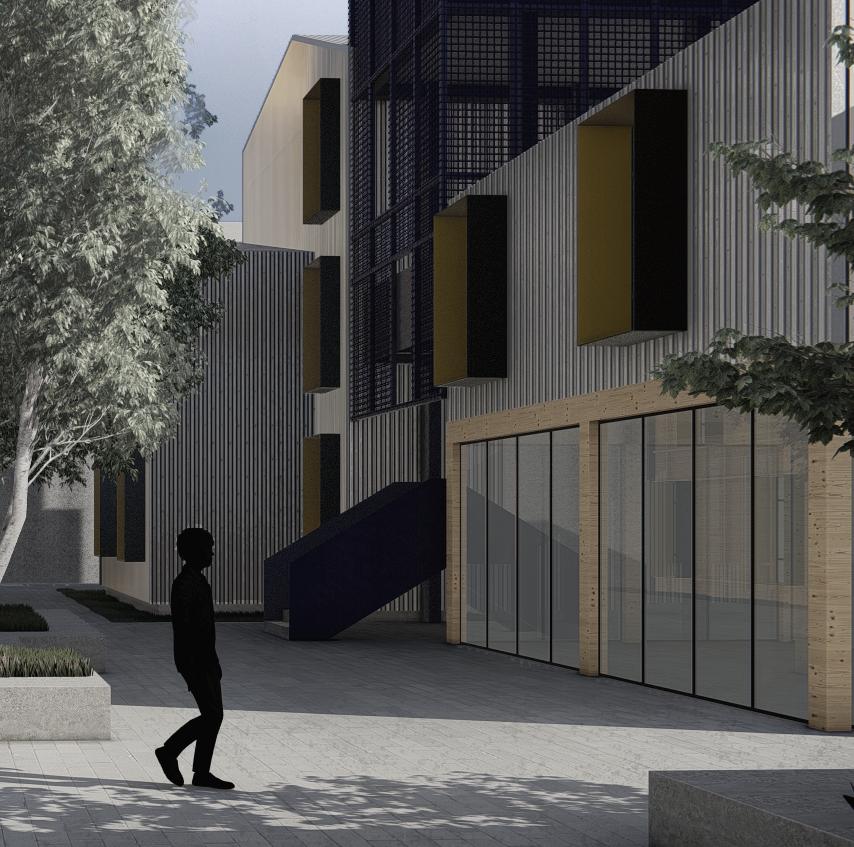

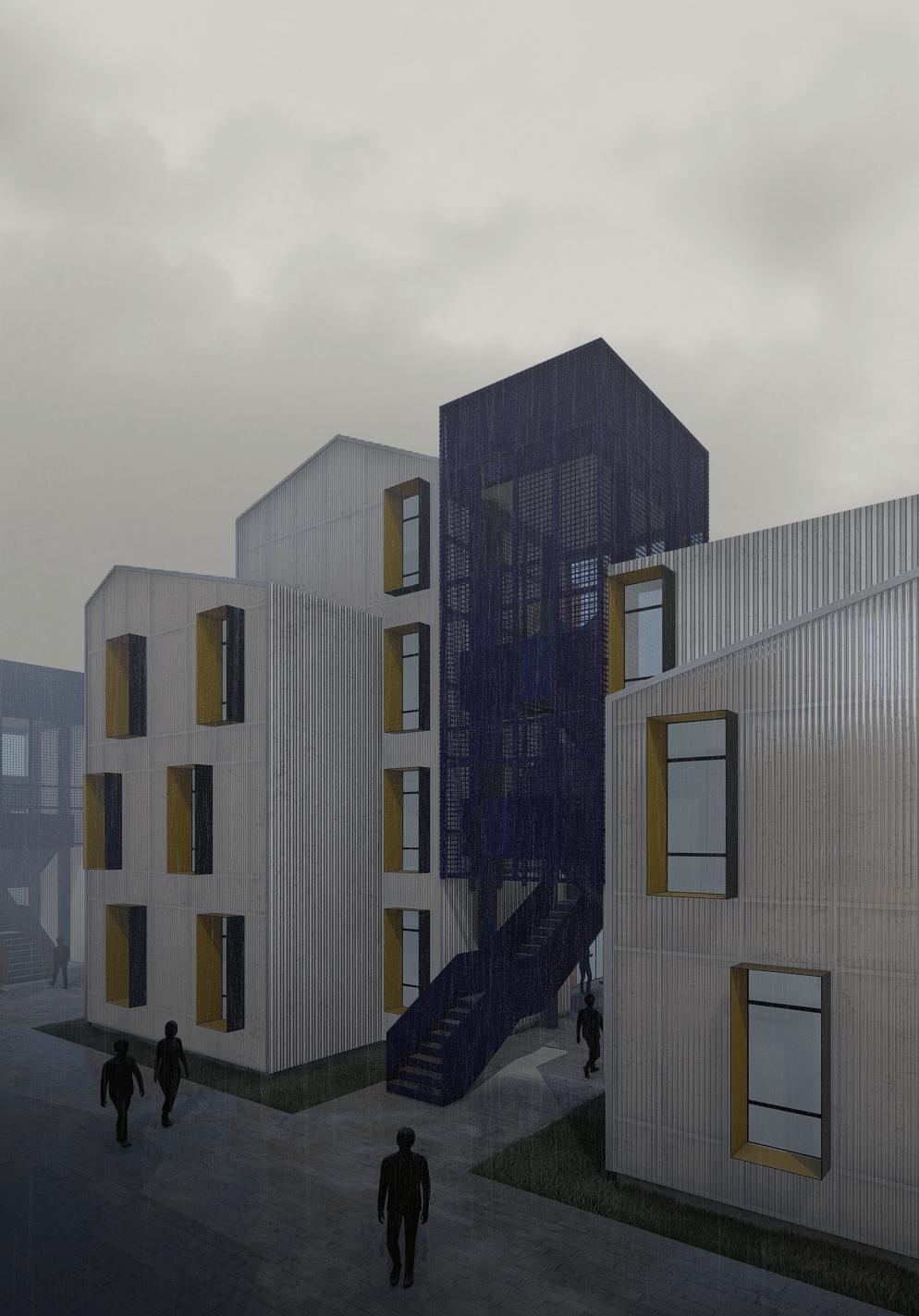

O projeto em questão é a proposta para a residência estudantil da UFPEL. Localizado na cidade de Pelotas, no bairro Porto, o projeto está situado em um contexto urbano caracterizado pelas atividades econômicas que acontecem ao redor. A paisagem é marcada por fábricas abandonadas e residências unifamiliares de um ou dois pavimentos. Dito isso, buscou-se um diálogo entre as tipologias dominantes no entorno e a proposta desenvolvida.
O programa de necessidades desenvolvido consiste em apartamentos estudantis de tamanhos variados com disponibilidade de 2, 3 ou 4 dormitórios por unidade. Cada unidade conta com cozinha e banheiros próprios, e o conjunto ainda conta com áreas de estar externas, academia de ginástica, área de estudos e bicicletário.
explorar ao máximo suas possibilidades compositivas e estéticas. Portanto, utilizaramse painéis estruturais de madeira laminada colada (MLC ou CLT) para dar forma às unidades de apartamentos estudantis e aos volumes que compõem o conjunto.
fragmentação da unidade de habitação parar obter variadas combinações e possibilidades de layout
empilhamento e variação dos volumes ao longo dos eixos de circulação
8
tipologia A

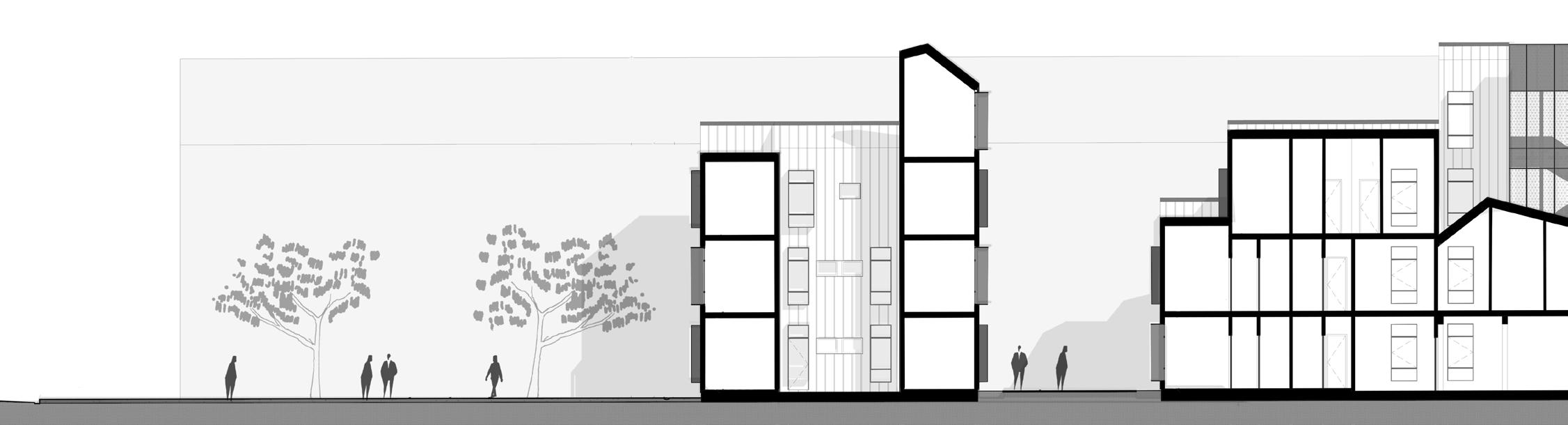

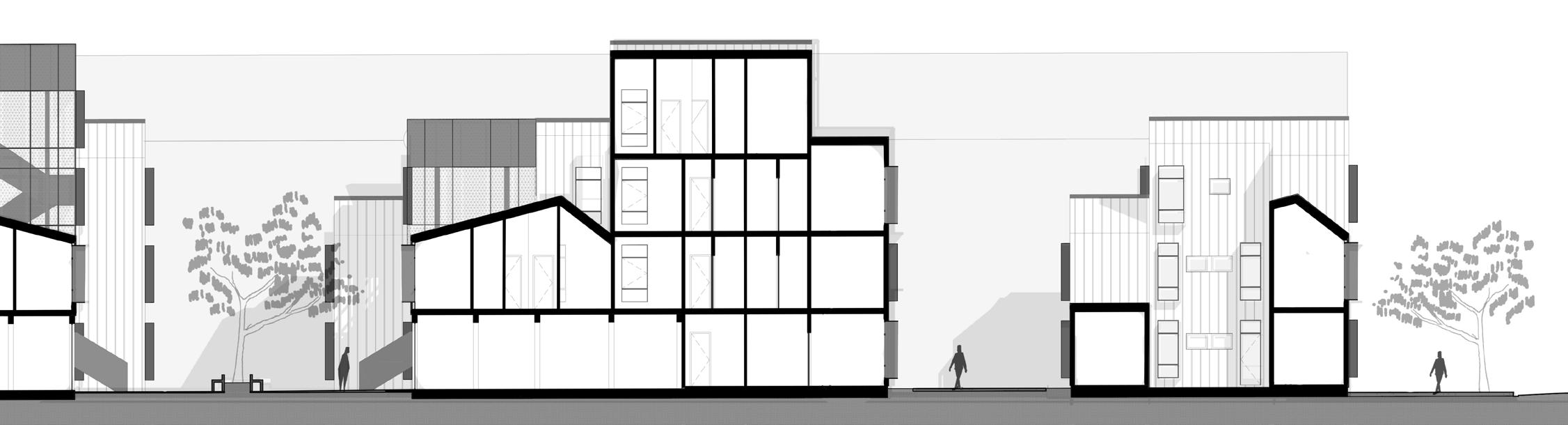

corte longitudinal
tipologia B
9 N
Rua Conde de Porto Alegre
Rua João Manoel
PessoaJoãoDr.Rua

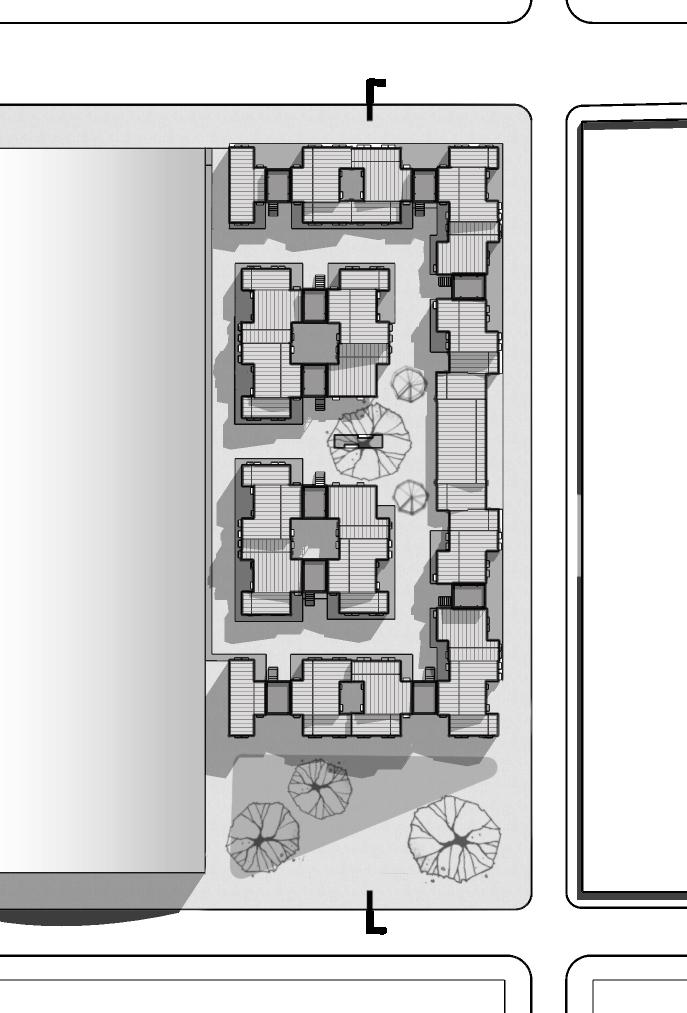

implantação
1 - telha metálica trapezoidal
54321 6 10 9 7 8
5 - laje de madeira laminada colada 20cm de espessura
10 - parede de madeira laminada colada 12cm de espessura
8 - revestimento externo em telha de 9poliuretano-subestrutura de ripas 5x2,5cm
6 - fundação do tipo radier 30cm de 7espessura-briseem
aço preto com pintura amarela

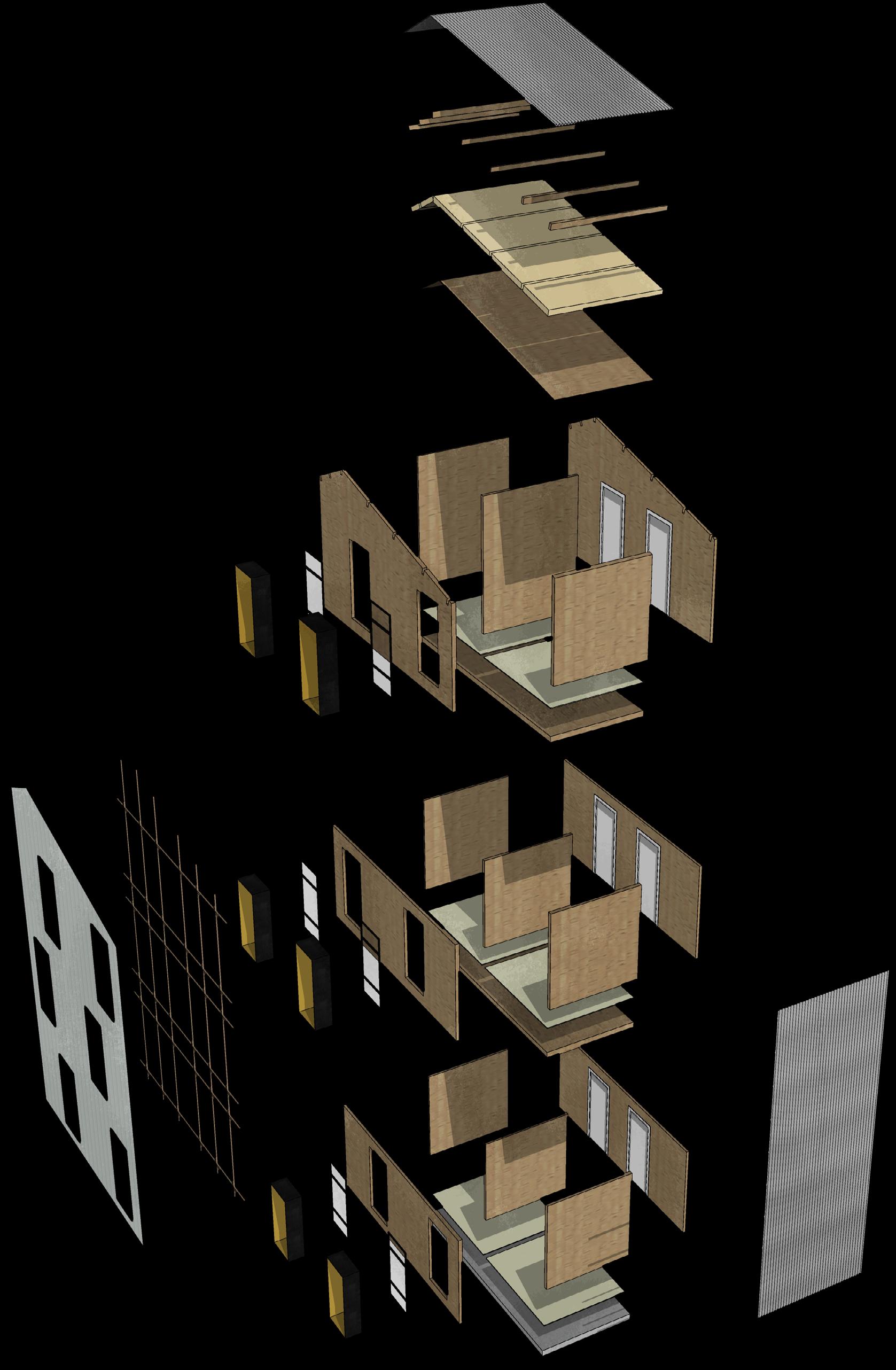

perspectiva explodida do sistema construtivo
2 - caibros 16x8cm
3 - lã de rocha 100mm de espessura
4 - forro de compensado 6mm
10
11
12 A NOIVA DO MAR: TERMINAL HIDROVIÁRIO DE RIO GRANDE
Trabalho Final de Graduação
Autor: Henrique Trápaga 2020/2 - 10º semestre
Projeto indicado ao Prêmio José Albano Volkmer do IAB RS*
13
Orientadora: Natalia Naoumova
*Disponível no link: https://premioiabrs.org.br/projetos/a-noiva-do-mar-terminal-hidroviario-de-rio-grande/
principais técnicas construtivas escolhidas para o projeto foram as plataformas flutuantes de concreto e a estrutura em aço. Os

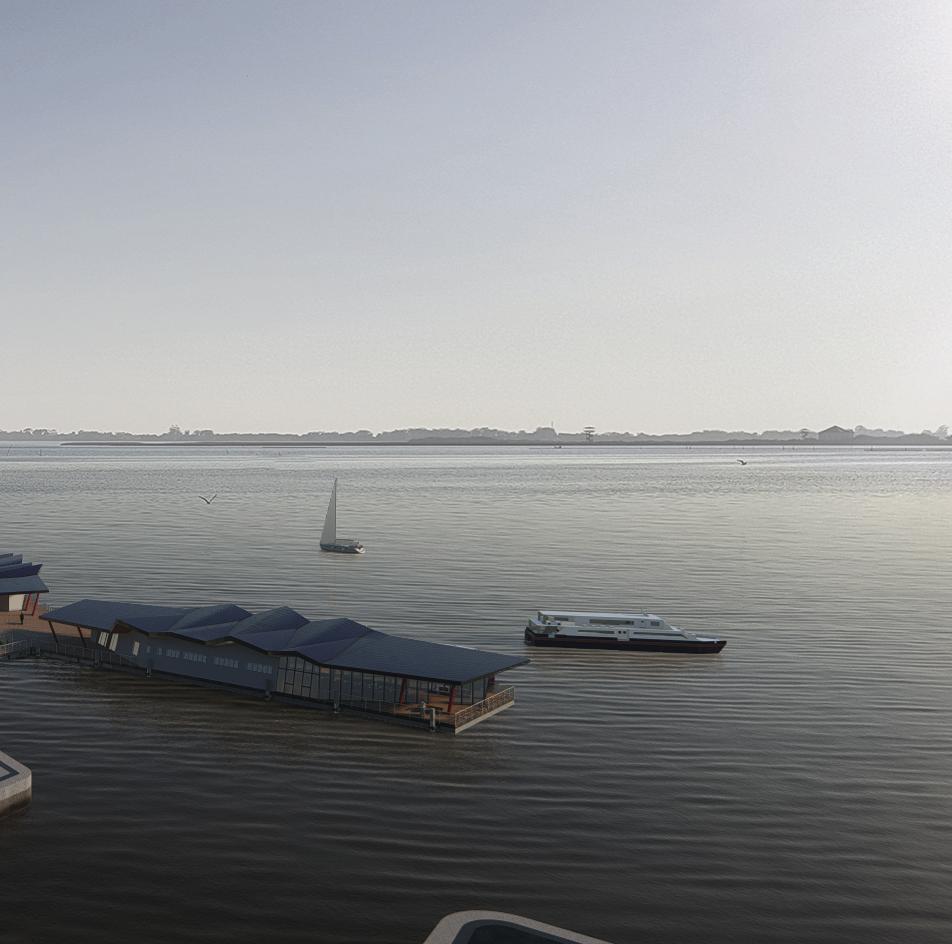

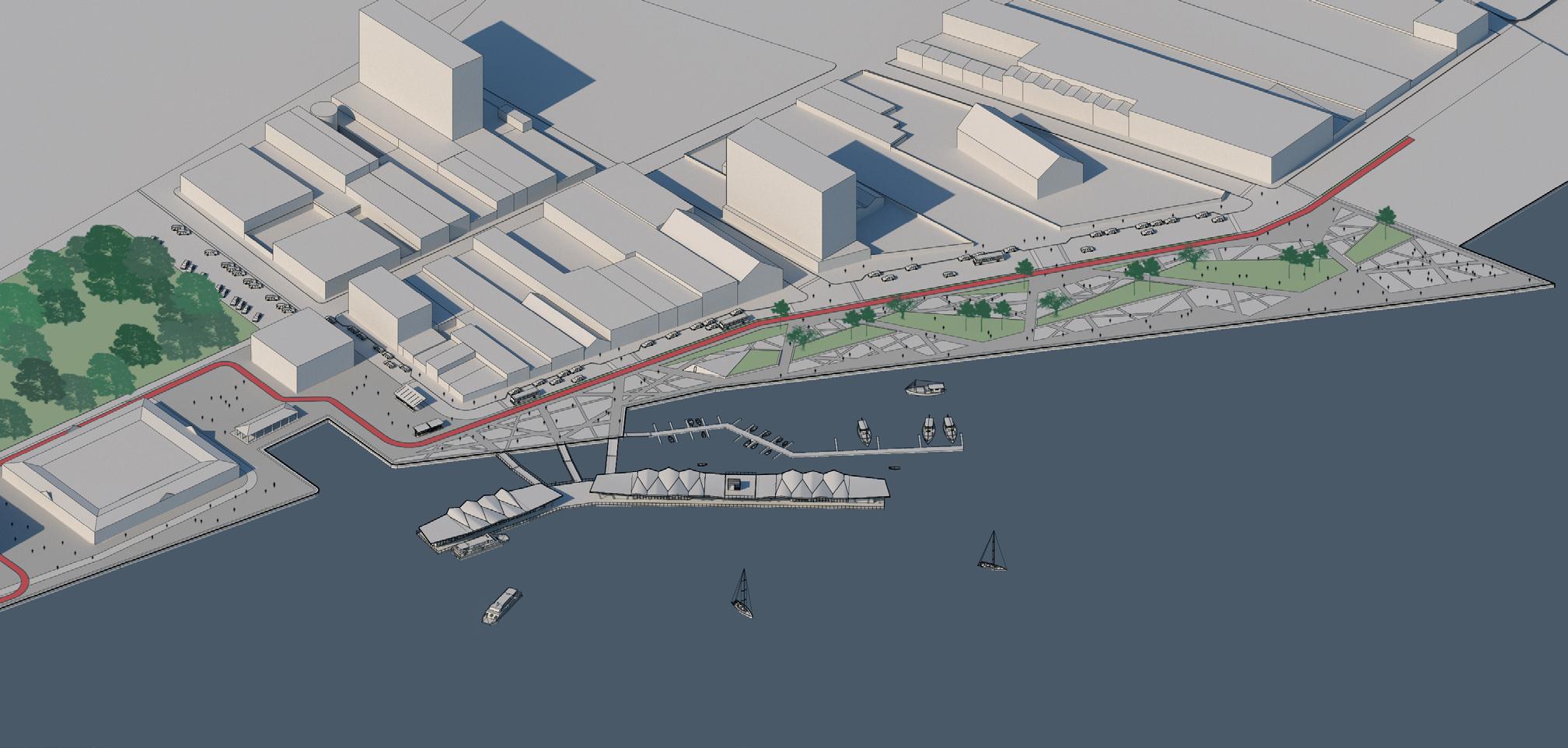

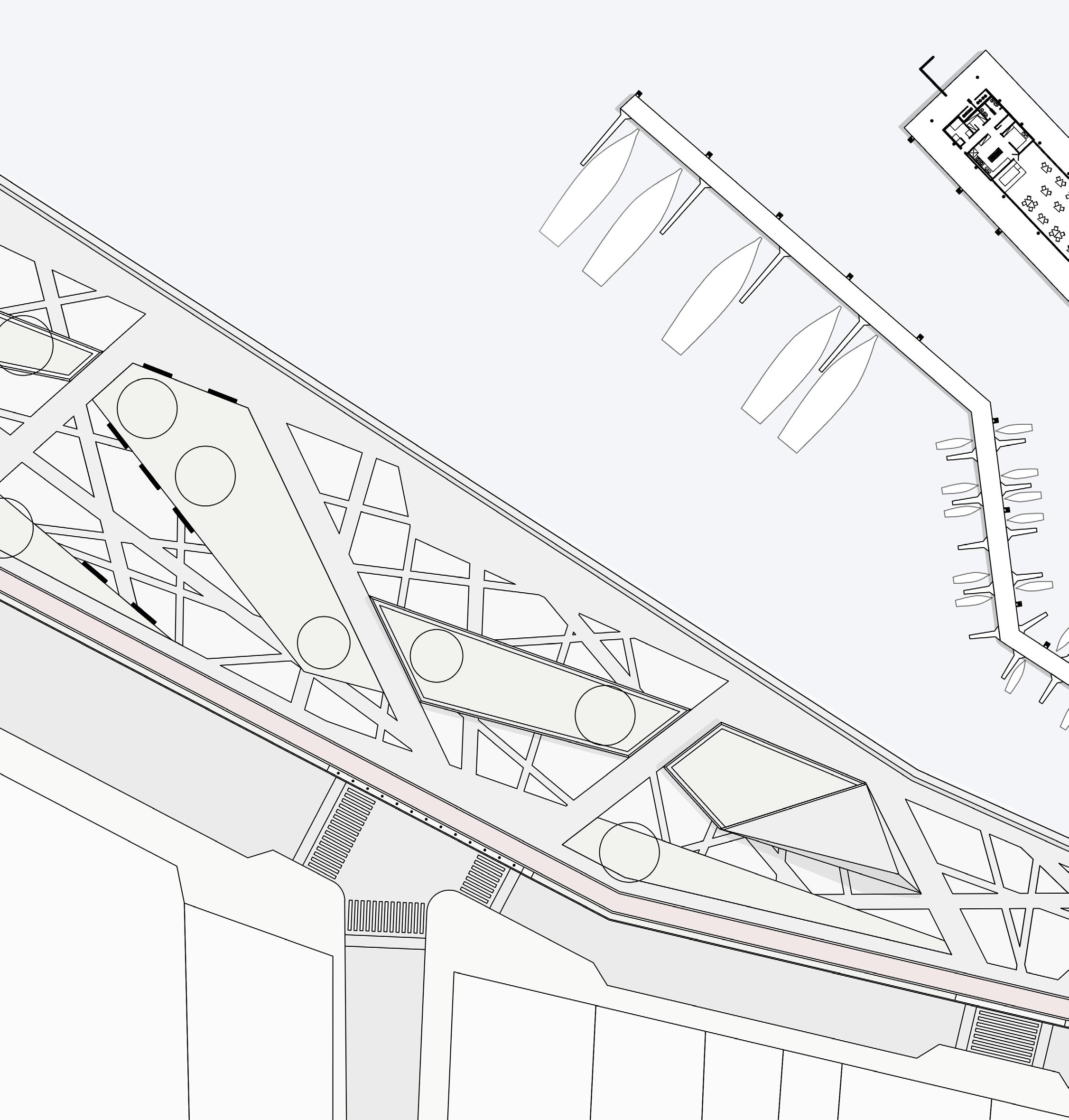

inserção do projeto no entorno e intervenção paisagística
14

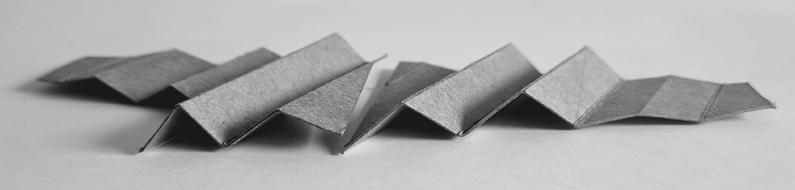

maquetes de estudo da cobertura
flutuantes garantem a permanência do nível em relação às embarcações e facilitam o embarque e desembarque de passageiros. Já a estrutura em aço garante leveza e não sobrecarrega a estrutura flutuante da base.
Foi ainda desenvolvida uma proposta de parque linear junto à estação hidroviária afim de conectar e integrar o edifício ao espaço urbano. Em frente à entrada há uma ampla praça seca que funciona como um hall de entrada para o flutuante. A partir desta praça, o parque se desenvolve com linhas de piso e canteiros elevados e funciona como um ambiente de estar e contemplação frente à água.
O programa de necessidades elaborado conta com os requisitos mínimos para o atendimento de serviços de transporte aquaviários exigidos pela ANTAq. Ele é composto por sala de espera, banheiros e plataforma de embarque e desembarque. Foram ainda adicionados outros usos ao edifício - uma área cultural, banheiros públicos e um restaurante - com o intuito de transformar um aparelho urbano de uso específico em um ponto de interesse dentro da Ascidade.duas

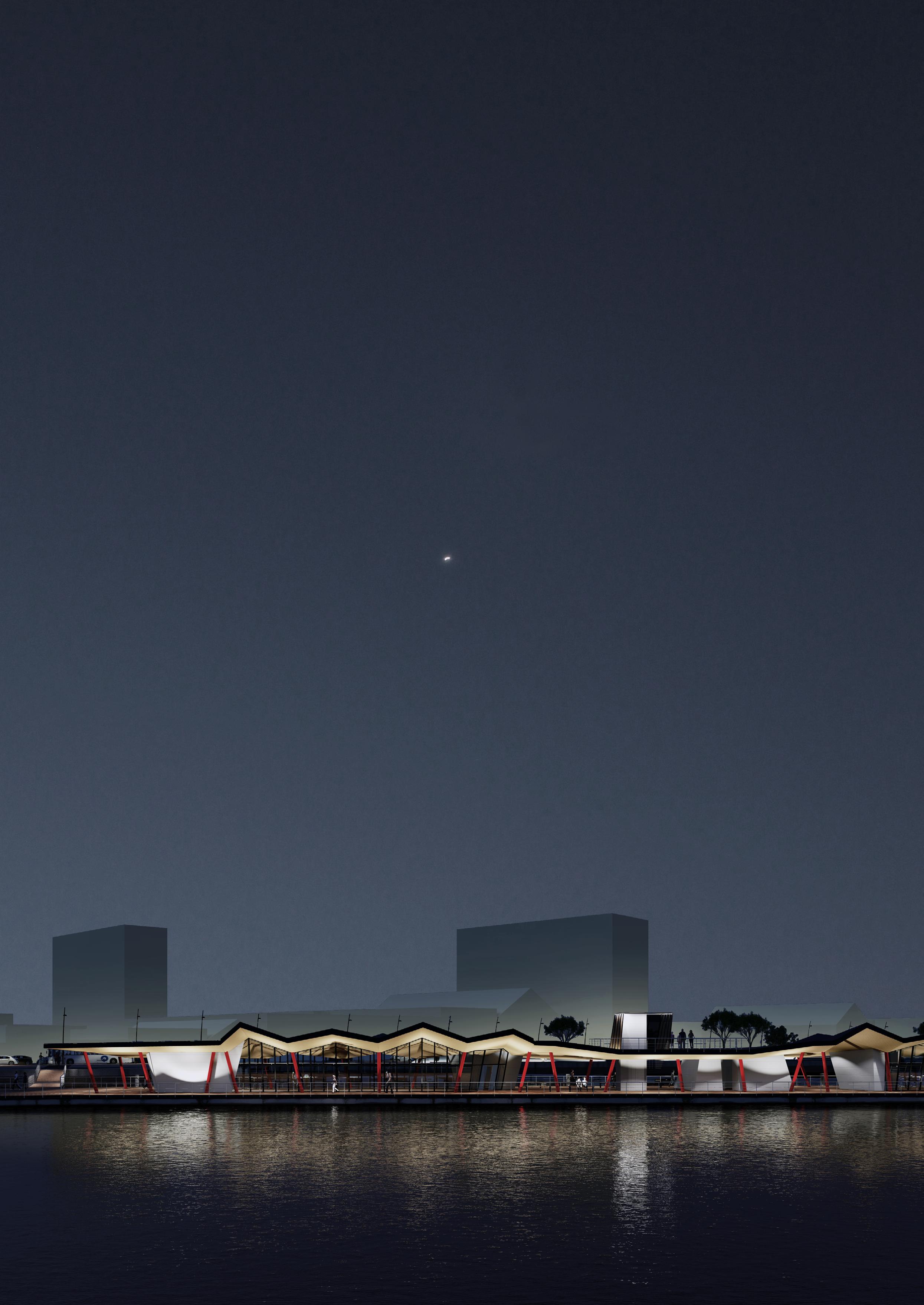

A proposta em questão trata-se do terminal hidroviário da cidade de Rio Grande, no Rio Grande do Sul. O projeto está situado junto ao cais oeste do Porto Velho da cidade e nele procurei desenvolver de maneira mais aprofundada a linguagem da arquitetura e o vocabulário que a compõe. Desta maneira, as decisões de projeto - desde as partes mais lúdicas da arquitetura até as partes mais técnicas - foram escolhidas pela sua capacidade de comunicar uma estética local.

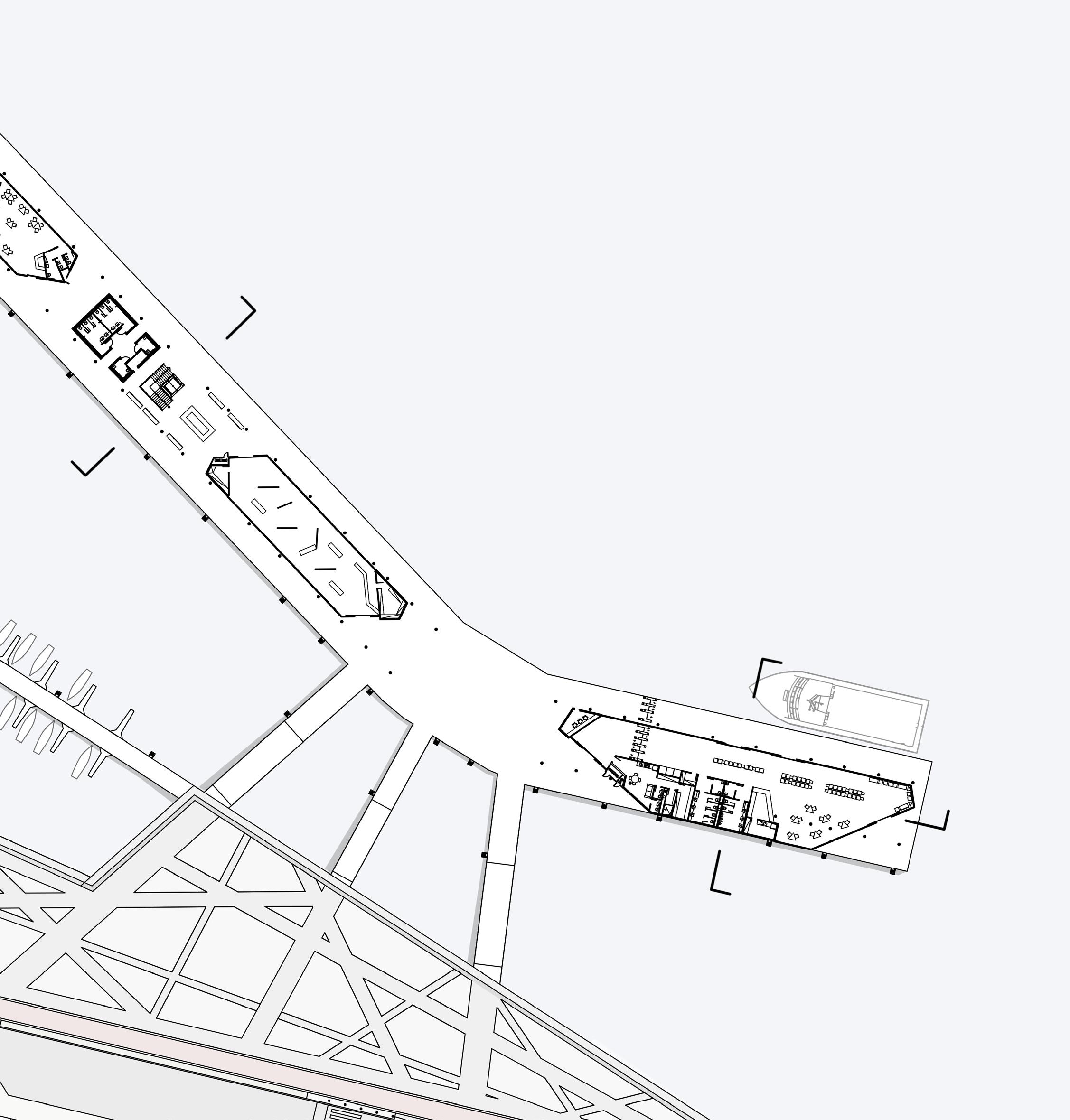

16 corte plantaaabaixa a
17 N 1 2 3 4 4321Legenda:-hidroviária-espaçocultural-banheirospúblicos-restaurante b b c c a
18

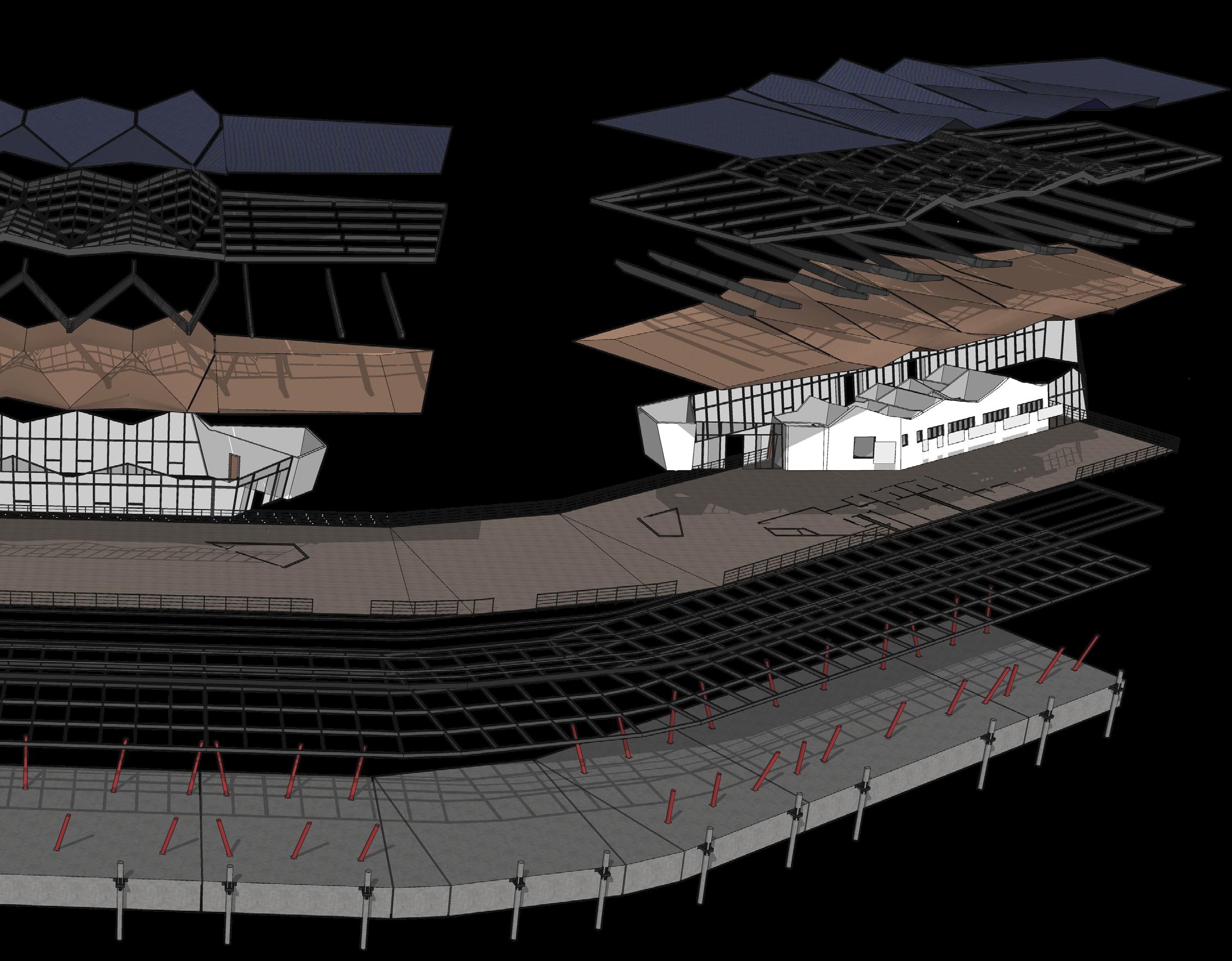

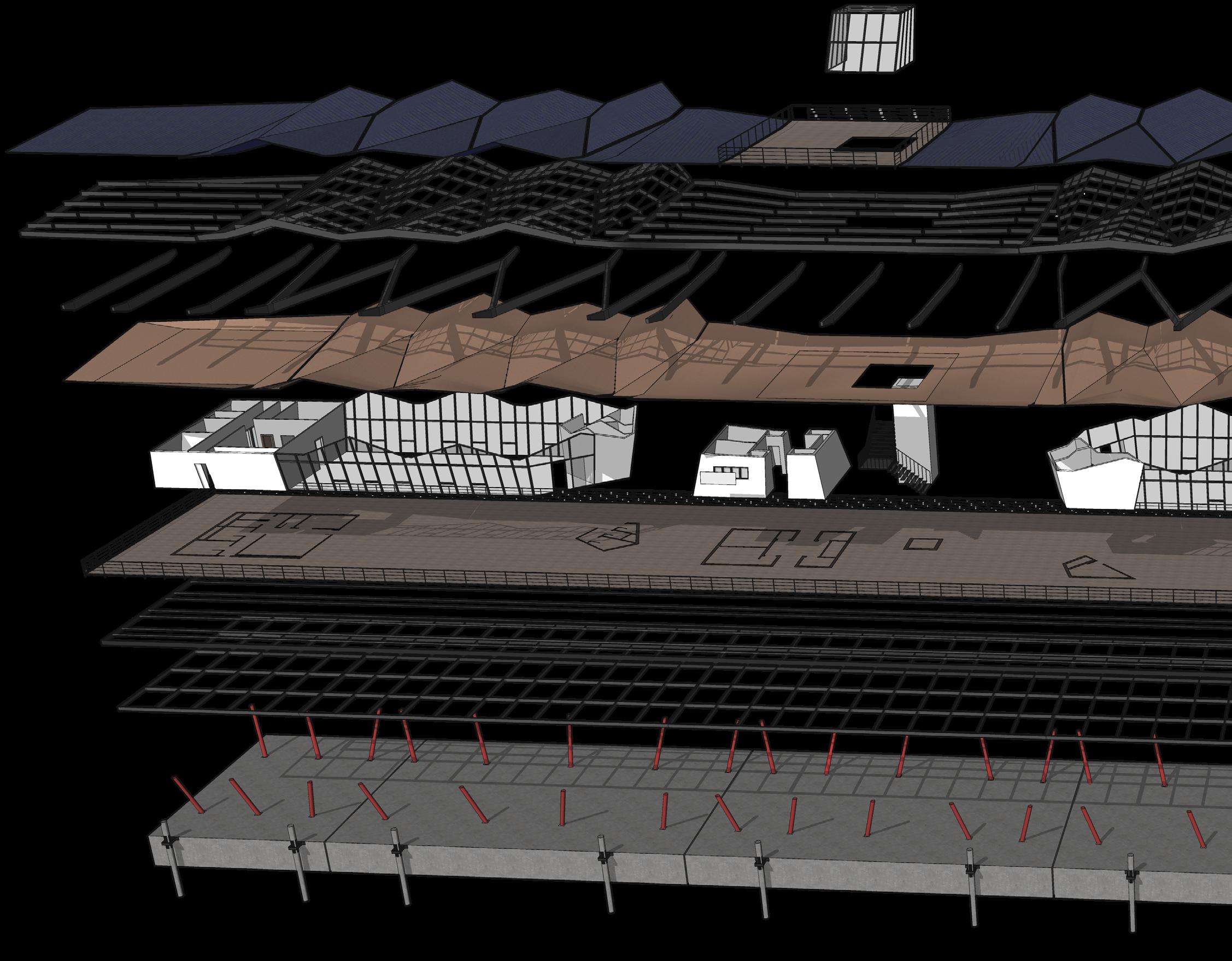

perspectiva explodida do sistema construtivo
Os pilares metálicos são chumbados na estrutura de concreto e sustentam a cobertura - que é
1 2 43 5 6 7 9 8 10
composta por perfis tubulares 60cmx20cm de aço galvanizado. O piso de madeira natural e as paredes de light steel frame são apoiados sobre uma trama de vigas de aço galvanizado - que também é responsável por enrijecer as ligações entre as bases de concreto.

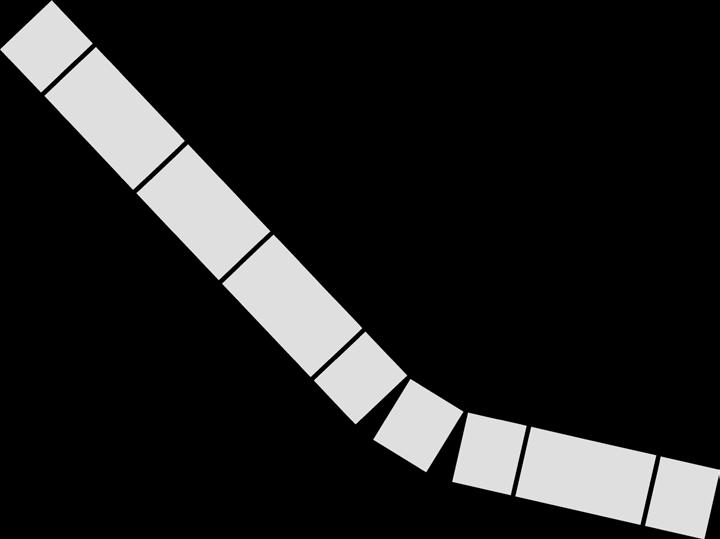

A base do edifício é composta por dois padrões de bases flutuantes de concreto, uma de 26,25m de comprimento por 15,00m de largura e outra de 15,00m de comprimento por 13,15m de largura, e são fixadas no local por meio de pilares de concreto assentados no solo.
PRODUCED BY AN AUTODESK STUDENT VERSION VERSIONSTUDENTAUTODESKANBYPRODUCED PRODUCEDBYANAUTODESKSTUDENTVERSION VERSIONSTUDENTAUTODESKANBYPRODUCED 19 1 - telhado 2 - vigas secundárias da cobertura 3 - vigas primárias da cobertura 4 - forro 5 - paredes de light steel frame 6 - piso de madeira natural 7 - estrutura de apoio às paredes e piso 8 - pilares metálicos 9 - flutuantes de concreto 10 - pilares de ancoragem de concreto sistema de flutuantes sequenciais e vigas primárias
20
corte de pele

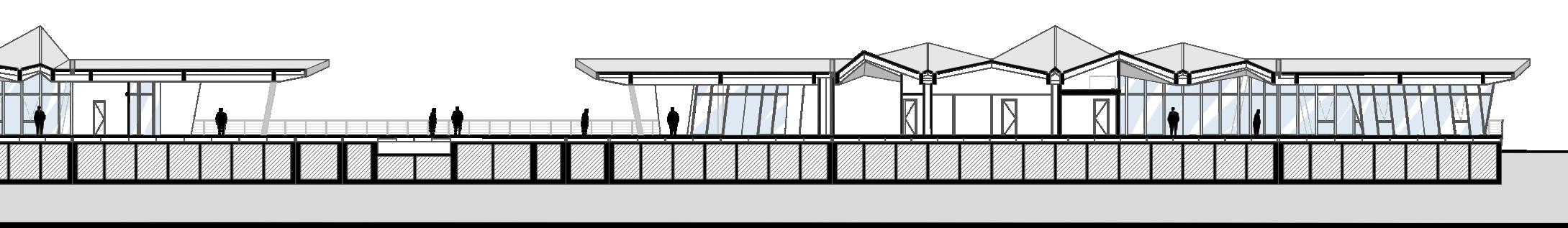

corte bb
linha da água
linha da água
corte cc
janela de acabamentocorrerexterno em ACM 3mm branco fosco
sistema de vigas treliça em aço leve perfilgalvanizadoCdeaço leve galvanizado 15cmx6cm chapa metálica perfurada com pintura anti-corrosiva branca
arremate em chapa de alumínio com pintura anti-corrosiva preta
21
telha galvalume zipada com pintura anticorrosiva azul marinho
pingadeira perfil tubular 30cmx15cm em aço galvanizado
chapa OSB 10mm membrana barreira de vapor isolamento termo-acústico lã de rocha piso120mmlinóleo aplicado sobre chapa de tubulaçõescompensadodos sistemas de água e esgoto
corte de pele
anel fixador da plataforma de concreto
Linha da água
plataforma de concreto flutuante linha da água
PAVILHÃO DE EXPOSIÇÕES PARQUE DA BARONESA
22
2017/1 - 3º semestre
23
Autor: Henrique Trápaga
Projeto de Arquitetura III

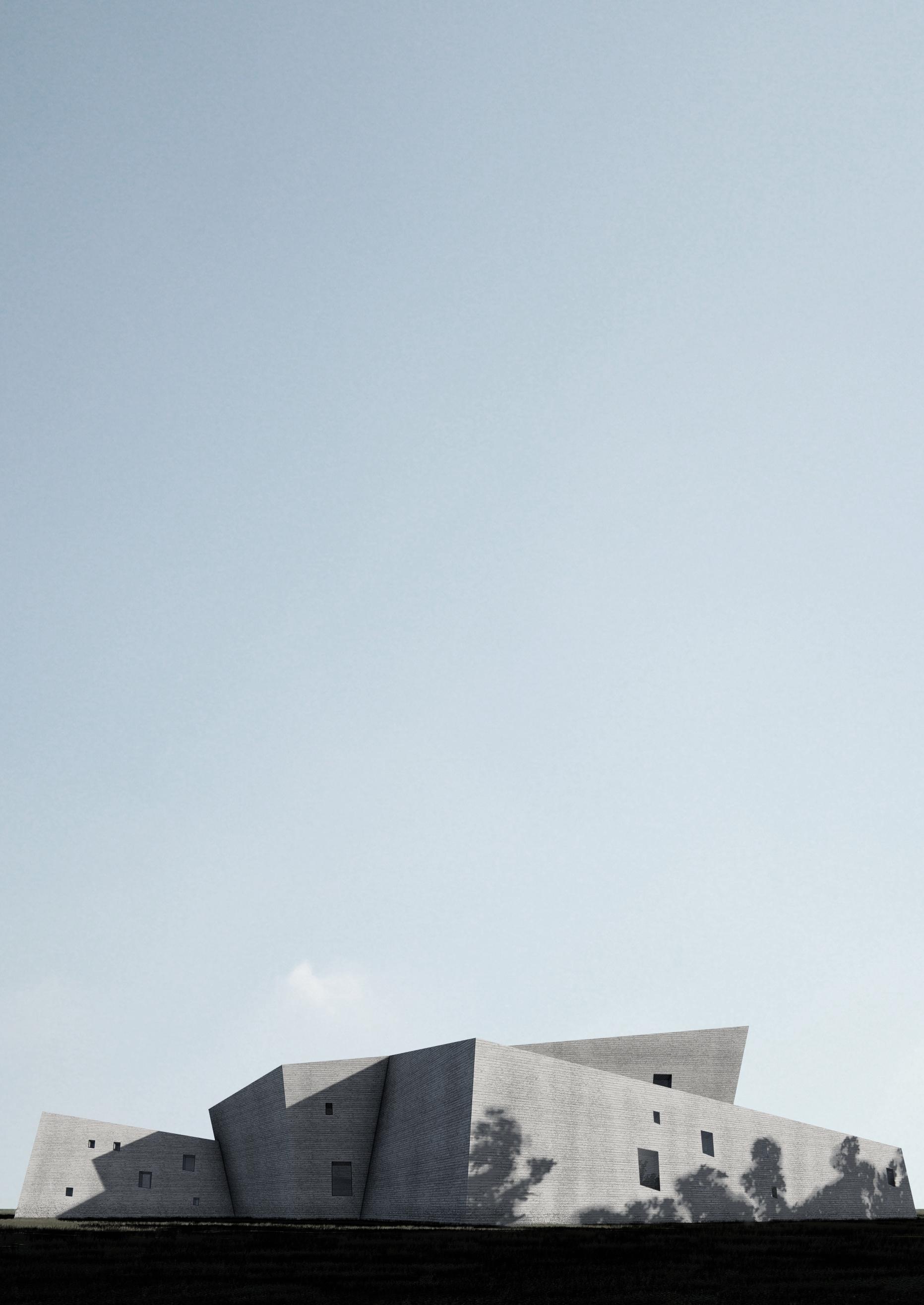

O programa de necessidades é composto por uma sala de exposições, um auditório, área técnica e administrativa, banheiros e uma cafeteria que precisavam estar dispostos dentro de aproximadamente 500m².

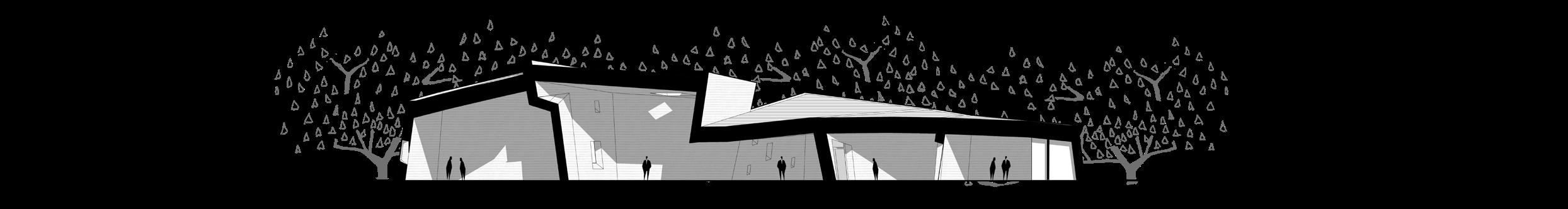

corte aa

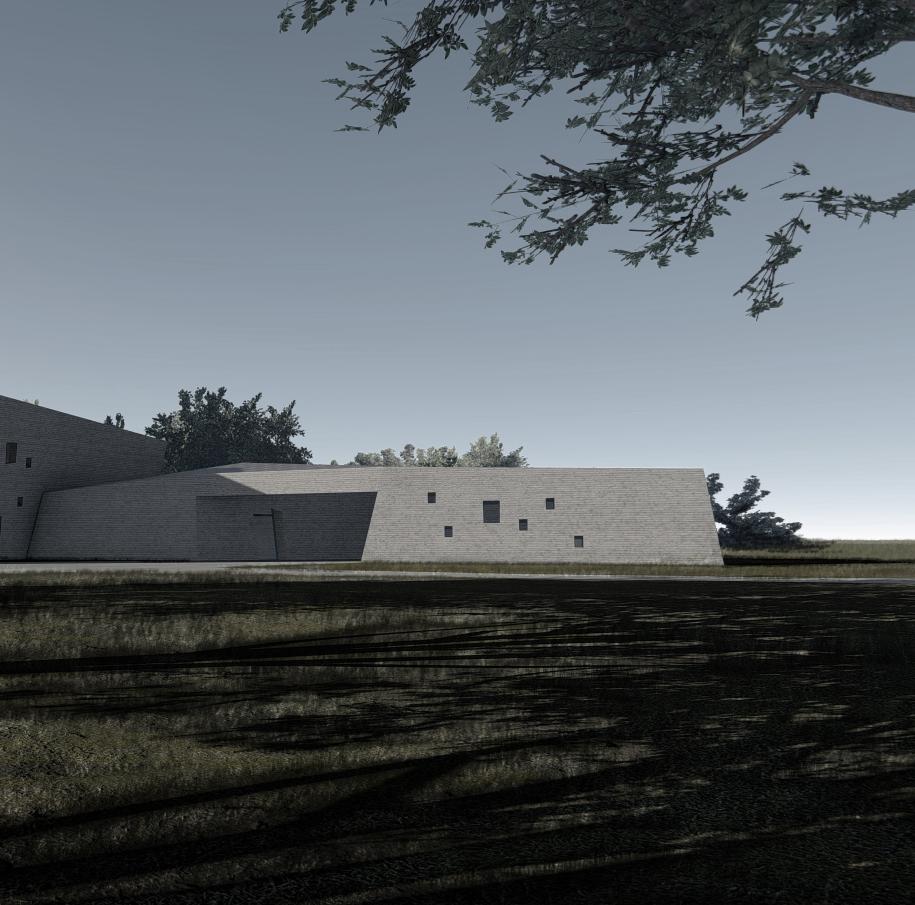

A inspiração para a estética do projeto vem da gruta localizada na outra extremidade do parque. A motivação era, portanto, criar um ambiente que reproduzisse as mesmas sensações experienciadas na gruta. Um lugar onde houvessem espaços amplos e “apertados”, luz e escuridão e trouxesse uma sensação de descoberta.

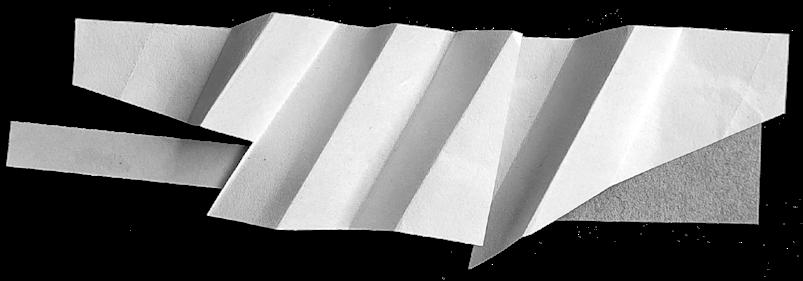

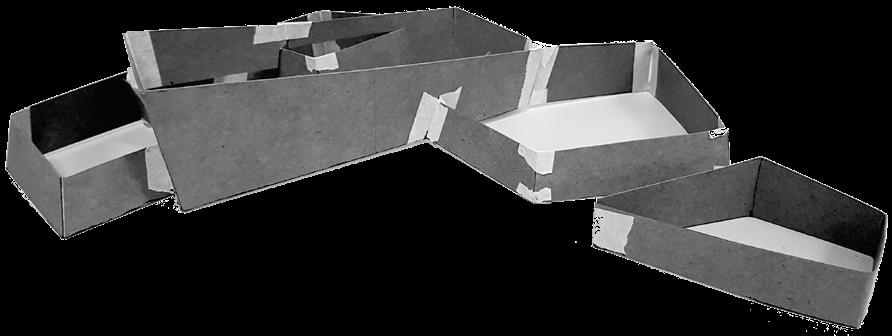

maquete de estudo inicial
O projeto do pavilhão de exposições do Parque da Baronesa teve como premissa o desenvolvimento da forma a partir de maquetes de estudo de papel.
corte bb
24

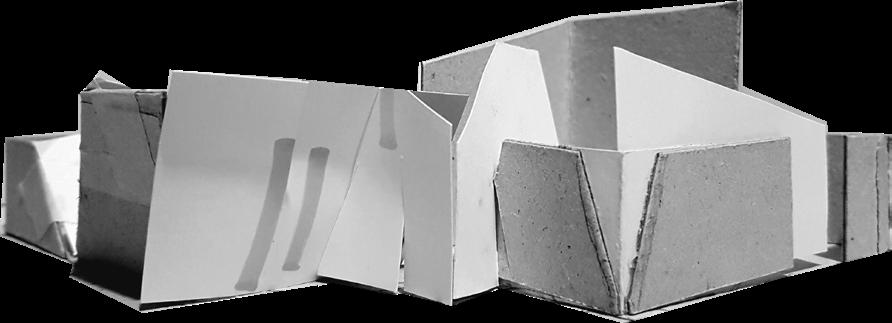

maquete final
b b a a

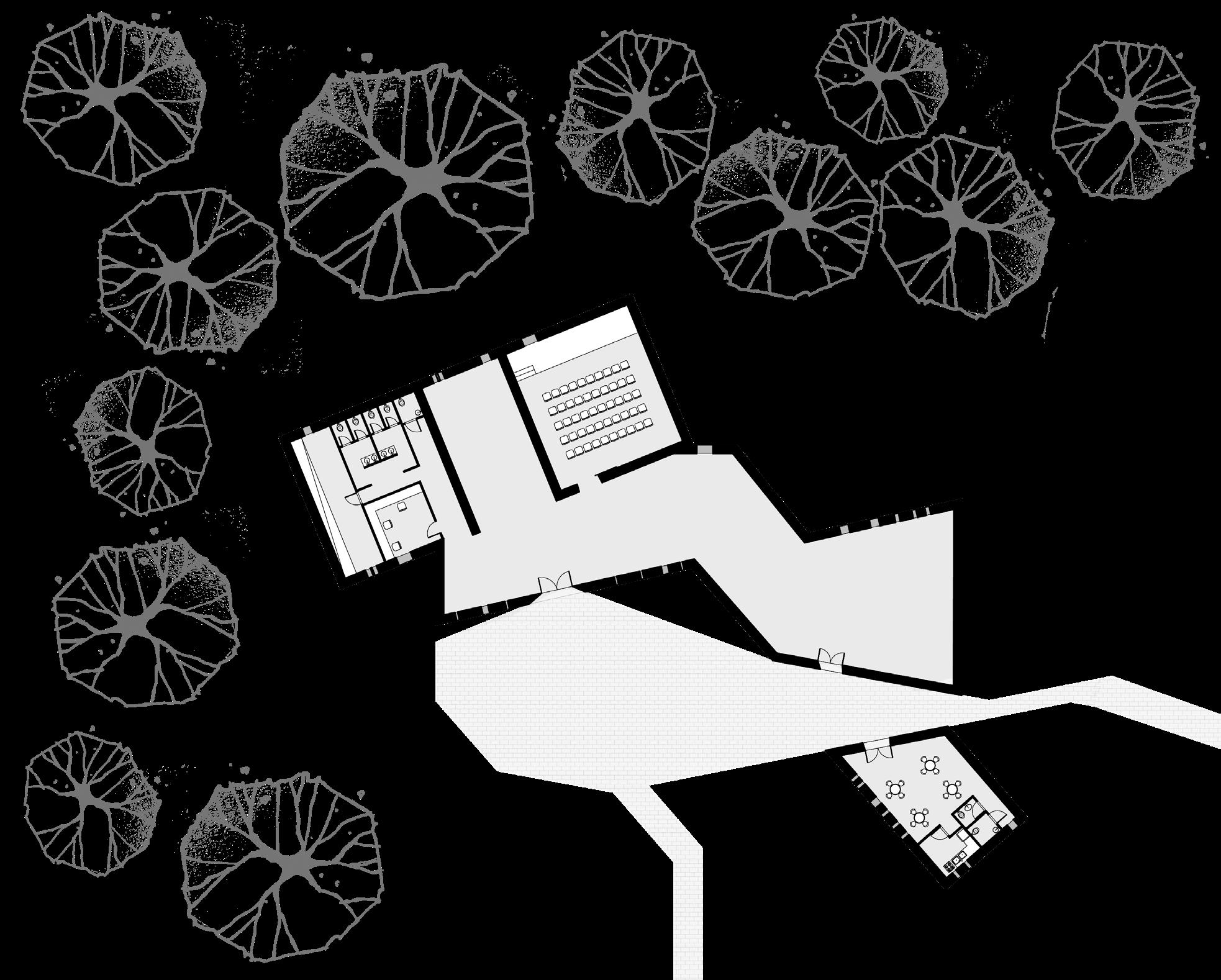

Nplanta baixa
