PORTAFOLIOarquitectura
PONTIFICIA UNIVERSIDAD CATOLICA DEL ECUADOR FACULTAD DE ARQUITECTURA DISEÑO Y ARTE ANGELO JIMENEZ
INDICE 01. 02. ARQUITECTURA Rubik Ciespal Cosrte muro Amanecer de la mente GTI Ejecentro infantil Factibilidad BIM CONSTRUCCIONES A B
03. 04. Acuarela Dibujos Renders DAU III DAU IV EXPRECION MENCIONES
ARQUITECTURA
ARQUITECTURA
01.
1

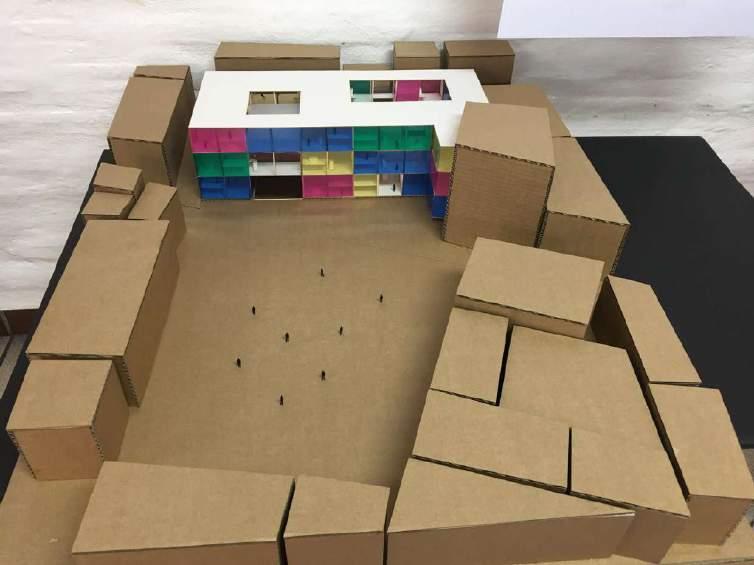

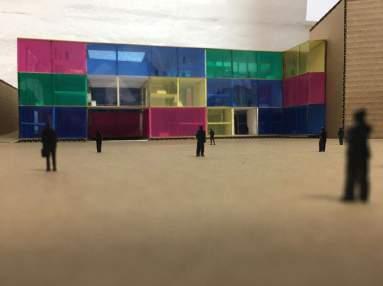

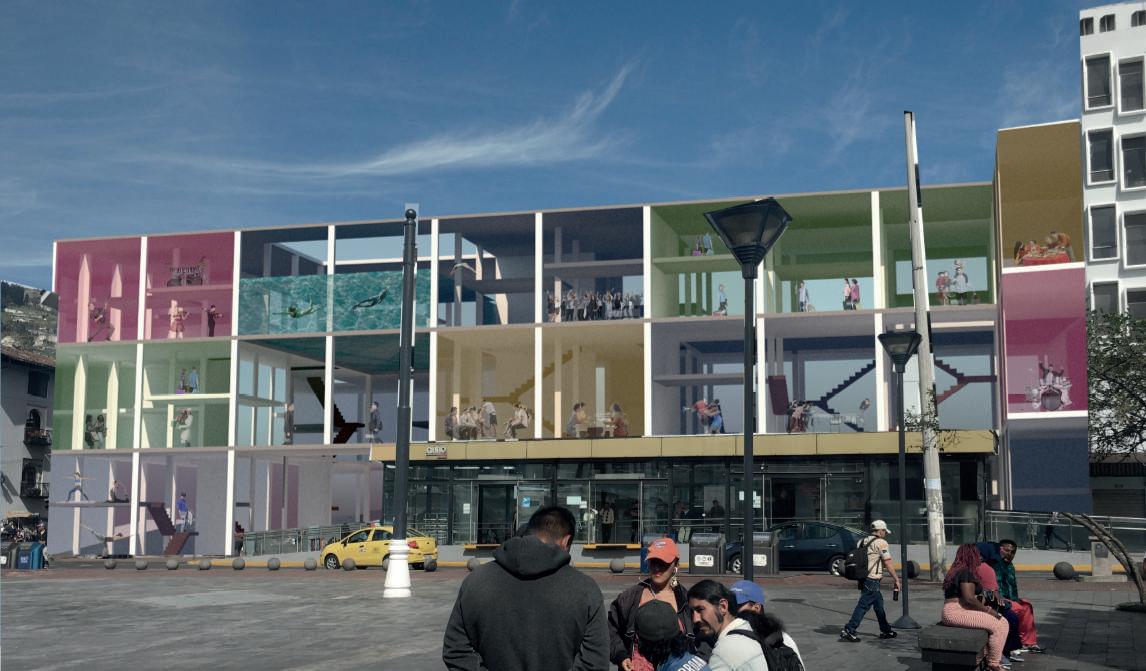

RUBIK
PARO NACIONAL ECUADOR 2019
Después de lo sucedido en el paro nacional que se desarrolló en el mes de septiembre, en el Ecuador se ha dado inicio a una búsqueda de una convivencia luego de estar en conflicto dentro del paro nacional ,es por eso que este proyecto refleja esa necesidad de una mejor convivencia entre todas las personas que con diferentes ideologías, formas de pensar pueden unirse por algún interés en común.
ESPACIOS CAMBIANTES

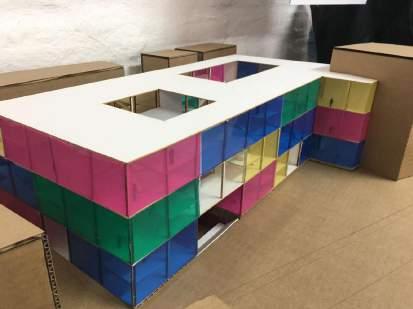

Gracias a la estructura de metal los espacios de este proyecto puede cambia conforme las necesidades por lo que cuenta con un sistema modular de 5x5 m lo que permite que al juntarse se pueda crear espacios más grandes, agregar separaciones y crear medias alturas con los planos en la mitad de cada módulo.
GRAN OFERTA DE ACTIVIDADES QUE GENERAN INTERES

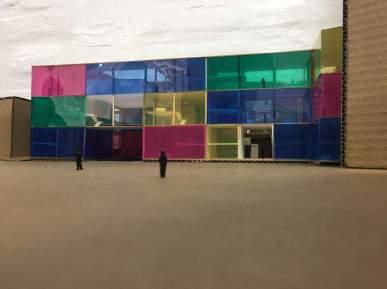

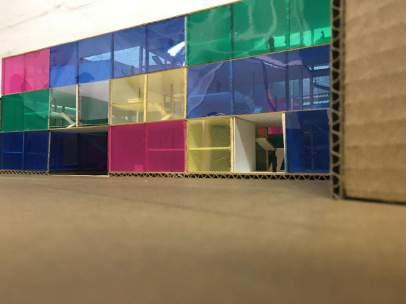

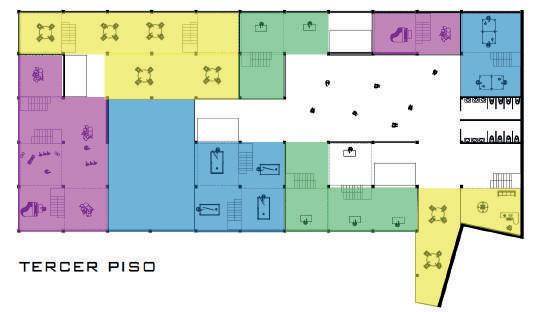

SISTEMA DE COLORES
El proyecto se divide en cuatro categorías y a cada una se le asigno un color representativo para ser reconocido a simple vista.
COMIDA COMERCIO MUSICA DEPORTES

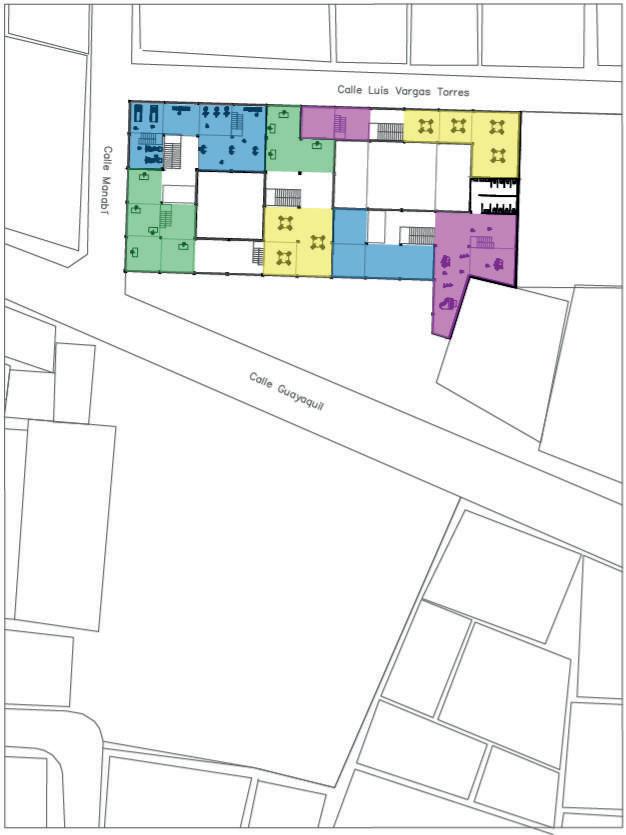

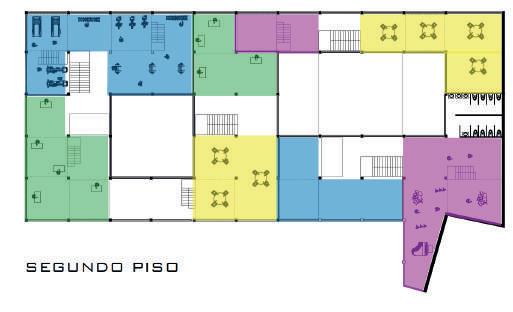

PLANTA 2 PLANTA 3
SUBSUELO
PLANTA 1
AMANECER DE LA
LA MENTE

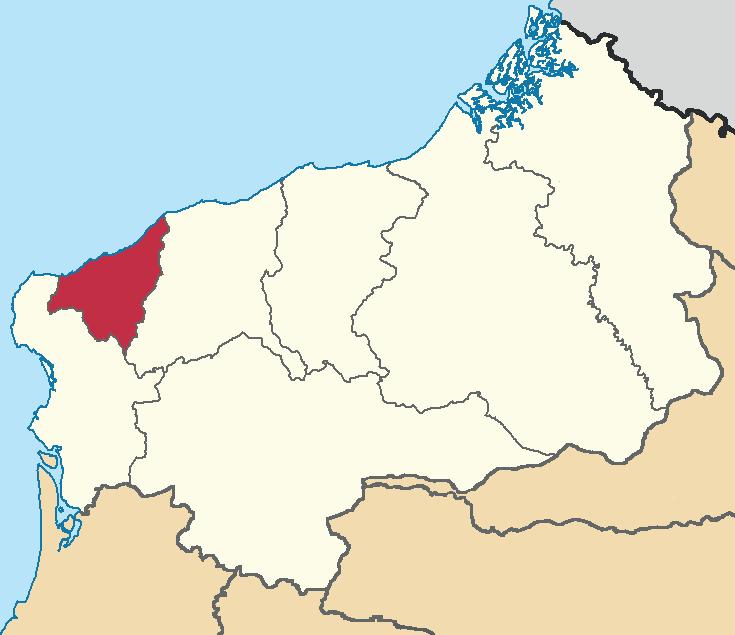

TONSUPA
Parroquia que pertenese al canton Atacames de la provincia de Esmerandas
CLIMA
Clima tropical con emperaturas promedio de 23° y temperatura maxima de 32°, presencia de muchas lluvias la precipitación es
POBLACION
10.681 habitantes, divididos en 13 barrios y 10 recintos.
HABITANTES
La mayor parte de habitantes son personas que llegan a la parroquia por cuestiones de trabajo que deja el turismo en la zona y estas personas no necesariamente viven en Tonsupa, mas bien vienen de ciudades aledañas a trabajar durante el día y en la noche cuando se acaba su jornada laboral se regresan a sus

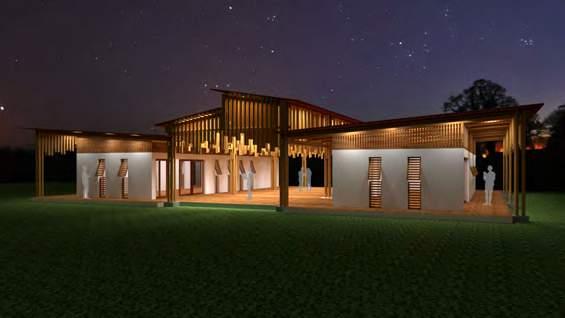

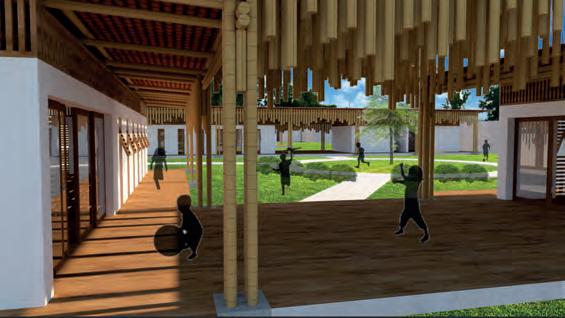

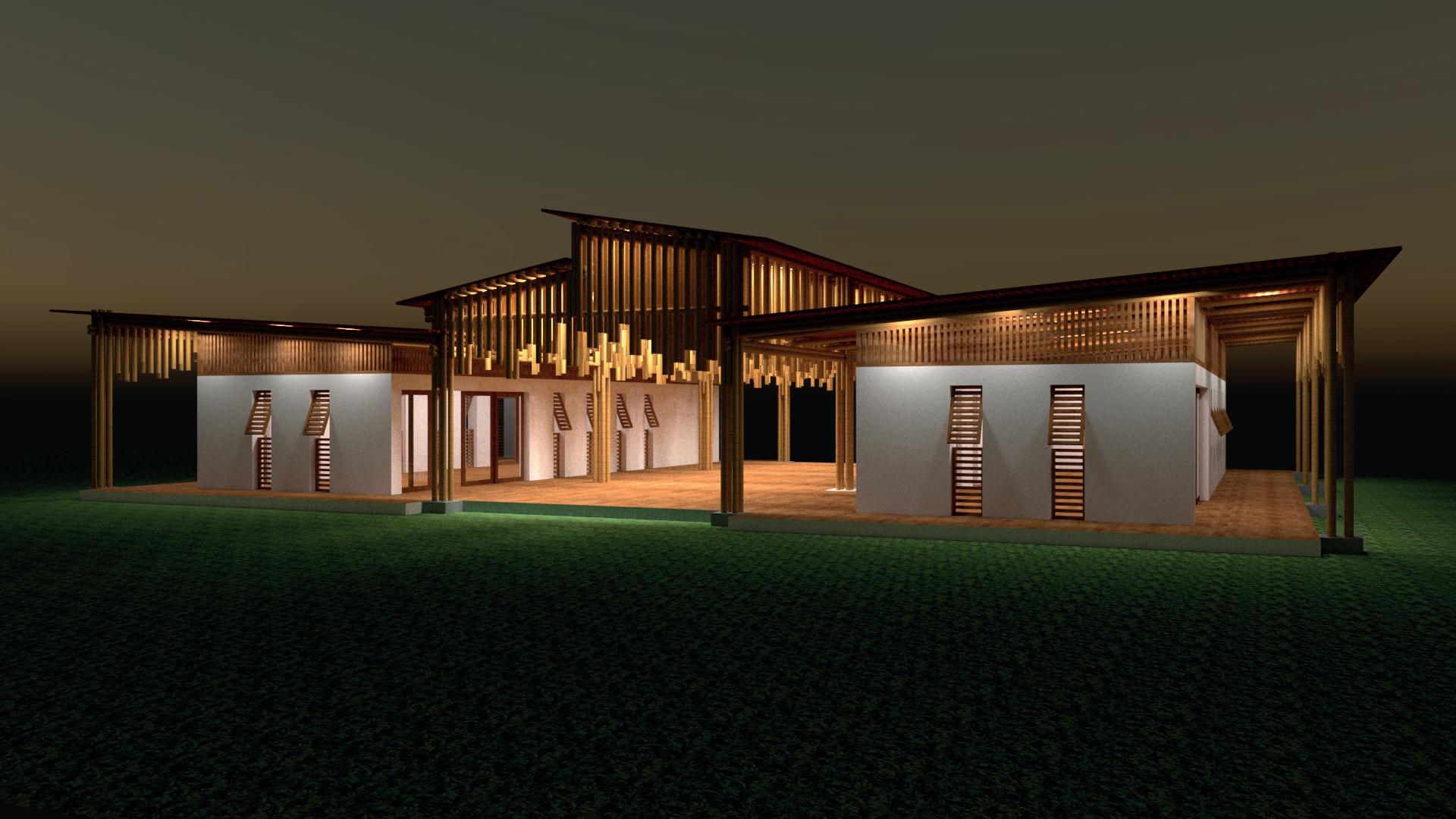

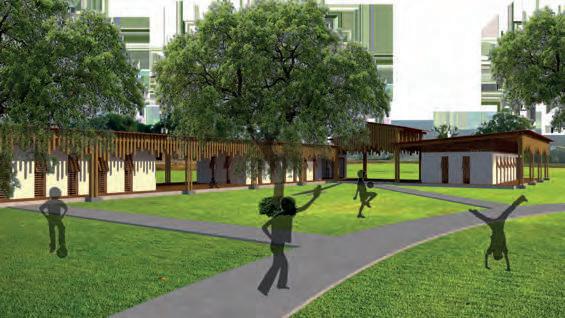

CENTRO INFANTIL
Debido al alto porcentaje de personas que llegan a Tonsupa solo por trabajo, al alto índice de analfabetismo y poco porcentaje de personas con estudios en la zona se llegó a la conclusión de la necesidad de un centro infantil donde los padres puedan dejar a sus hijos y estos puedan tener una educación de calidad,
METODO MONTESSORI
El método Montessori se caracteriza por proveer un ambiente preparado: ordenado, estético, simple, real, donde cada elemento tiene su razón de ser en el desarrollo de los niños. El aula Montessori integra edades agrupadas en períodos de 3 años (1-3, 4-6, 7,9), lo que promueve naturalmente la socialización, el respeto y la solidaridad.

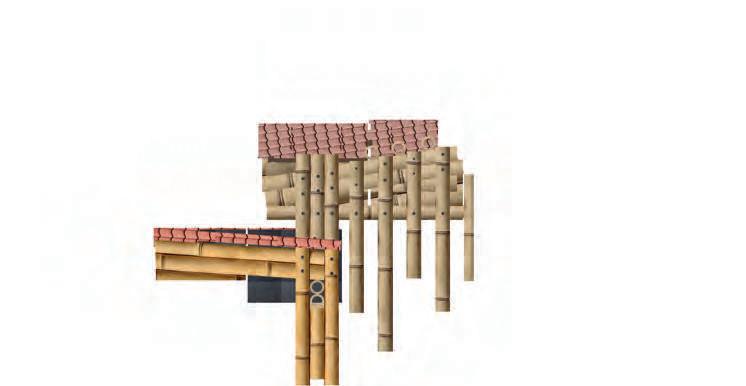

DETALLES
Apoyos de Bambu para el techo
Perno cruzado con rodela y tuerca cercha
Perno de union entre lamina garvanozada y entablado
Entablado de madera
Lamina Galvanizada Modelo Teja Bambu de apoyo 10 cm Ø x 50cm de largp
Apoyos de Bambu
Dados de madera unidos a los apoyos de bambu
Perno cruzado con rodela y tuerca entre la columna y comienzo de cercha.
Dados de madera unidos a los apoyos de bambu
Lamina Galvanizada Modelo Teja
Bambu de apoyo 10 cm Ø x 50cm de largp
Lamina Galvanizada Modelo Teja
Montante
Perno cruzado con rodela y tuerca entre la columna y viga de bambu
Bambu 10 cm Ø
Perno cruzado con rodela tuerca entre columna viga de bambu
Perno cruzado con rodela tuerca entre columna de bambu.
Perno cruzado con rodela tuerca entre columna cercha Bambu 10 cm
Perno cruzado con rodela tuerca entre columna de bambu.
Varilla salida desde cimiento fundida con hormigon al bambu de la columna.
Hierro de en forma de de anclaje entre cimiento la columna de bambu.
CADENA
ESTRIBOS
Dados de madera unidos a los apoyos de bambu
Apoyos de Bambu para el techo
Perno de union entre lamina garvanozada y entablado
Entablado de madera
Lamina Galvanizada Modelo Teja
Perno de union entre la columna de bambu y la canaleta
ZAPATA
SUELO MEJORADO PARRILLA
Bambu de apoyo 10 cm Ø x 50cm de largp
Bambu 10 cm Ø
Perno cruzado con rodela y tuerca entre la columna y viga de bambu
Perno cruzado con rodela tuerca entre la columna de bambu.
Perno cruzado con rodela y tierca entre columna viga de bambu Perno cruzado con rodela tuerca entre la columna de bambu.
Varilla salida desde cimiento fundida con hormigon bambu de la columna.
Hierro de en forma de de anclaje entre el cimiento columna de bambu.
Bambu 10 cm Ø
Bambu de apoyo 10 cm Ø x 50cm de largp
Piso de madera
Varilla salida desde el cimiento y fundida con hormigon al bambu de la columna.
Hierro de en forma de u de anclaje entre el cimiento y la columna de bambu.
CADENAPerno cruzado con rodela y tuerca entre la columna de bambu. Hormigon Ciclopeo
ESTRIBOS
Canaleta
SUELO MEJORADO PARRILLA ZAPATA ESTRIBOS
CADENA

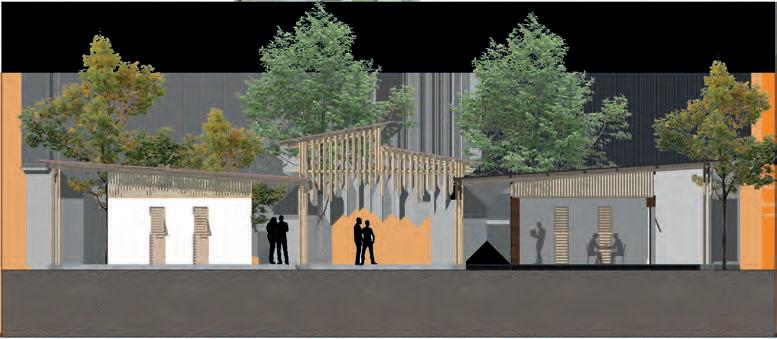

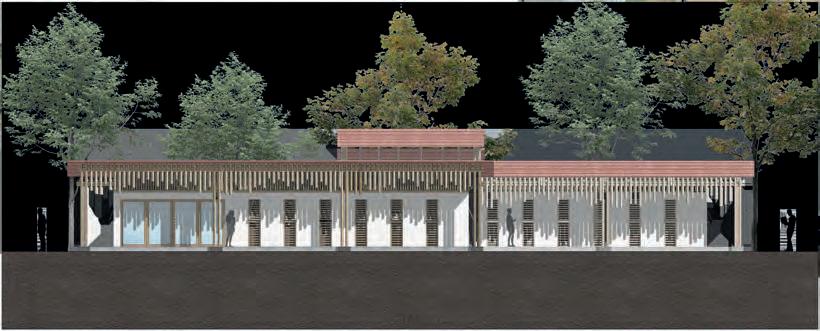

Bambu 10 cm Ø Hormigon Ciclopeo FACHADA CORTE
IMPLANTACION

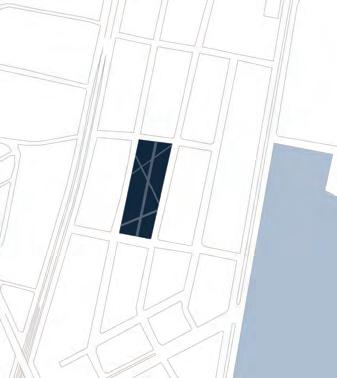

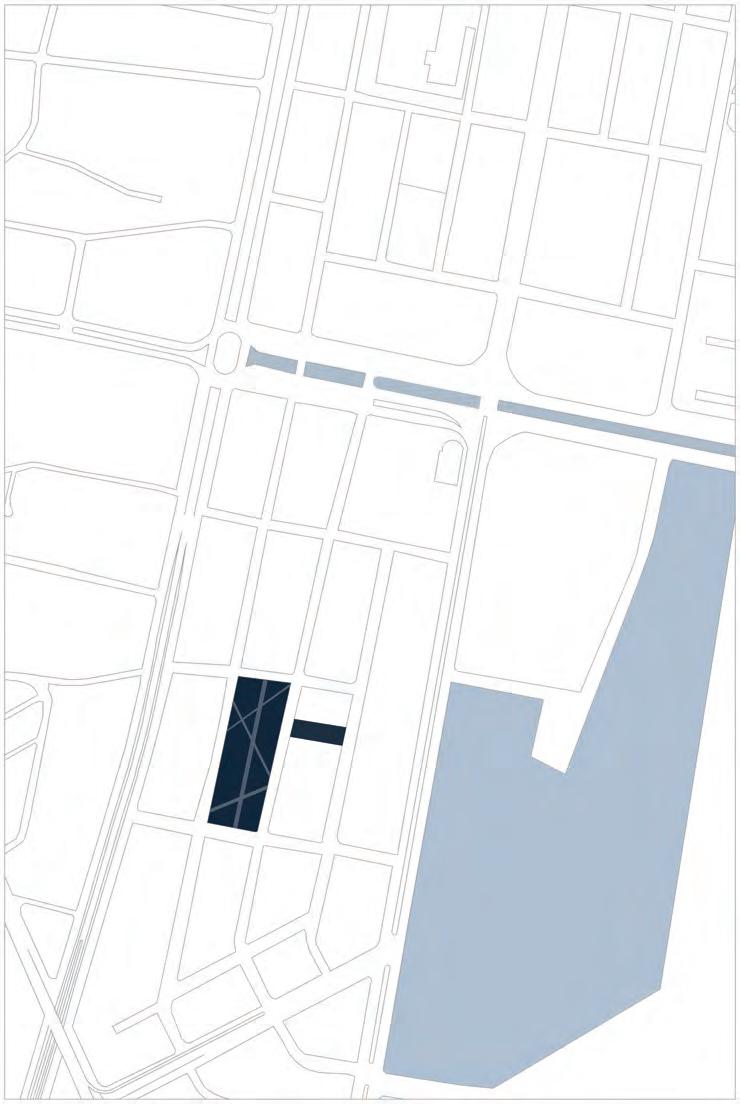

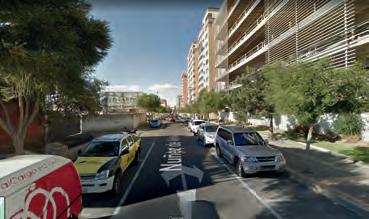

UBICACIÓN
NUÑEZ VELA JUAN GONZÁLEZ
Calle Nuñez vela y Juan Gonzales - Sector Iñaquito

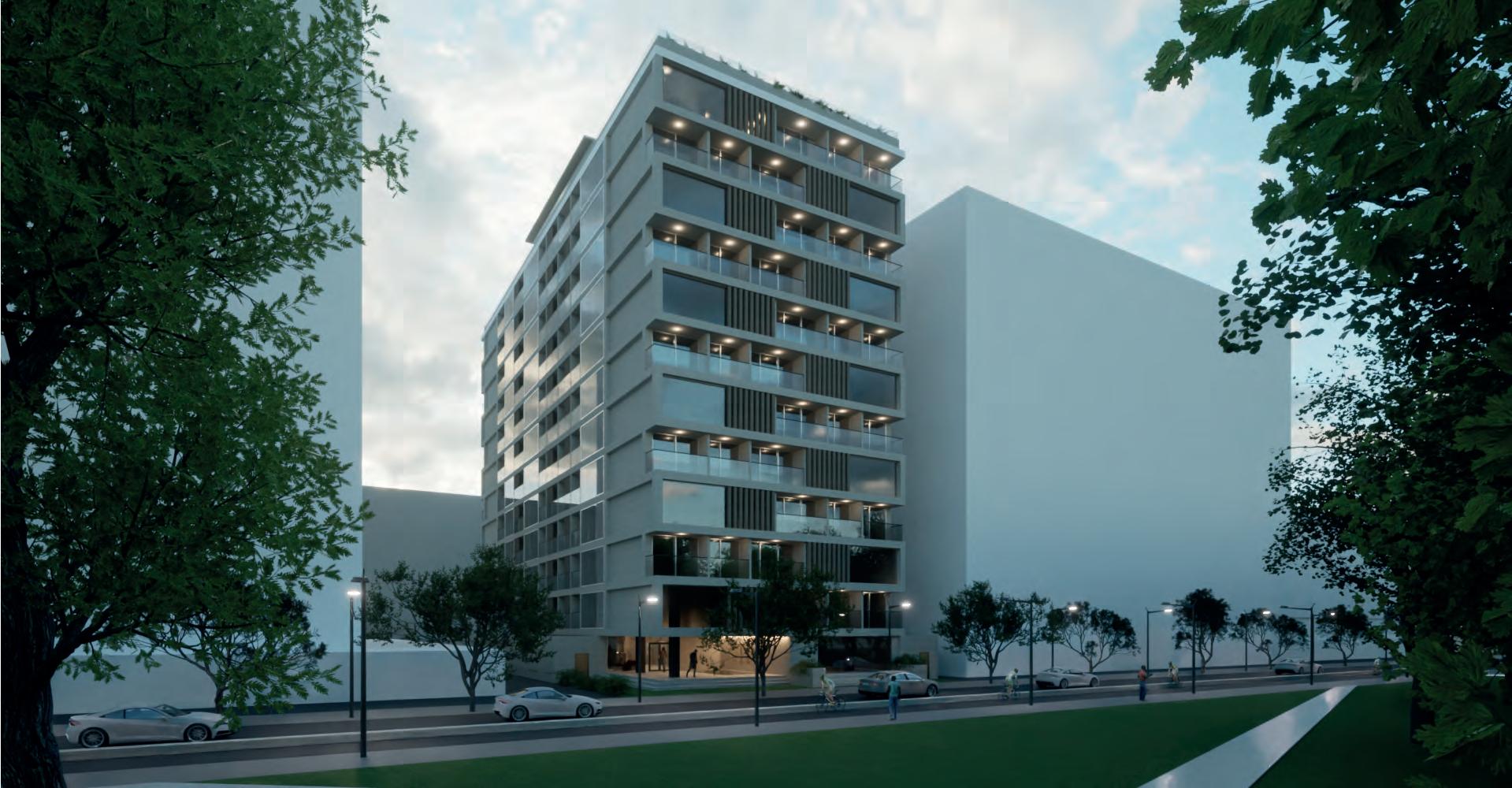

GTI

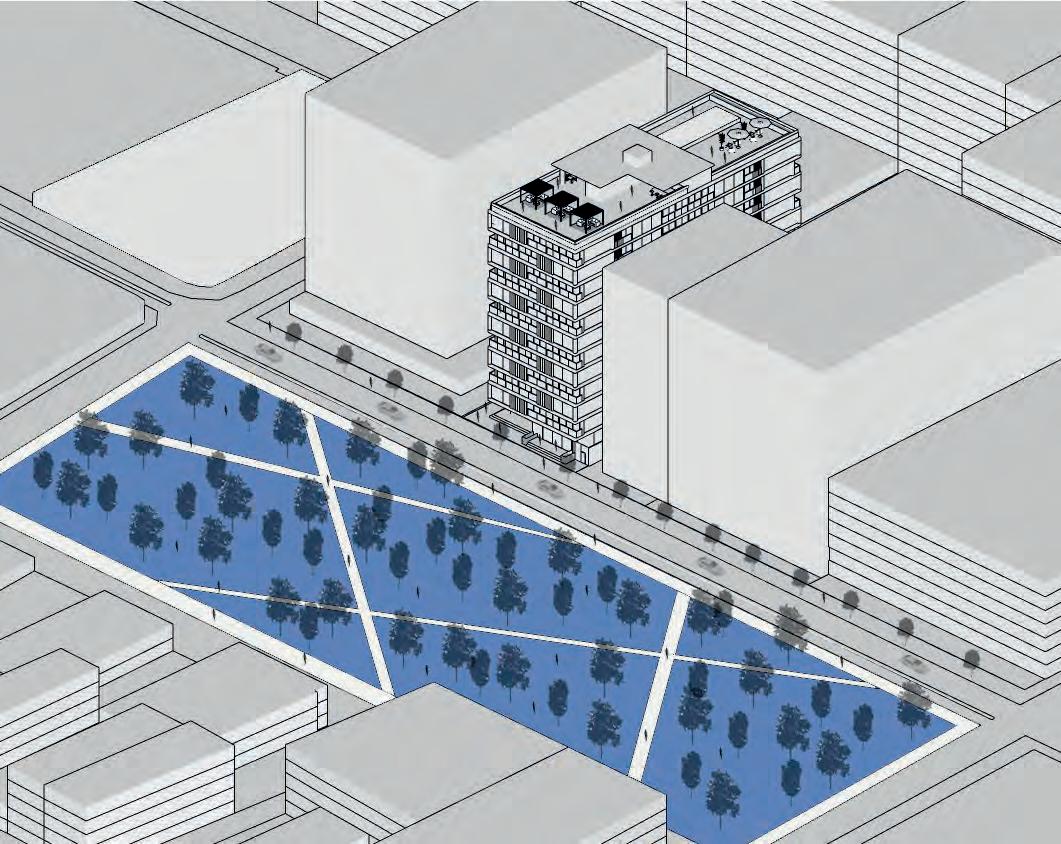

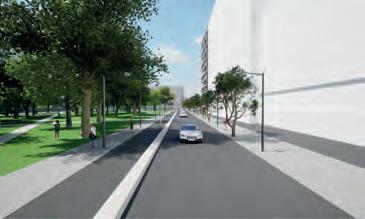

INTERVENCIÓN URBANA
Nueva zona verde ubicada entre las calles Iñaquito y Nuñez vela con la intencion de darle un lugar que atraiga gente y no se sienta una zona aislada
Ampliacion de la calle para dar mayor protagonismo al peaton añadiendo nueva via para las bicicletas y quitando el espacio para parqueaderon en ambos lados de la
NUEVO
la
Parque la
ACTUAL
Parque
Carolina
Carolina
CONCEPTO
Balcones frontales
La idea de los balcones es tener un espacio libre dentro de cada que permita la interacicon con el exterior y en el caso de la parte frontal del edificio aprovechar la vida hacia los Pichinchas y la intervencion urbana.
Balcones Laterales
Proteccion del sol Pivacidad
Celosias Laterales Privacidad
MATERIALES:
-Volumen de hormigon visto
-Celosias de madera -Ventaneria en vidrio

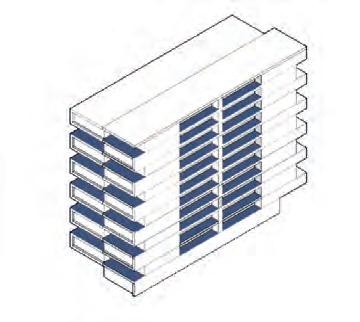

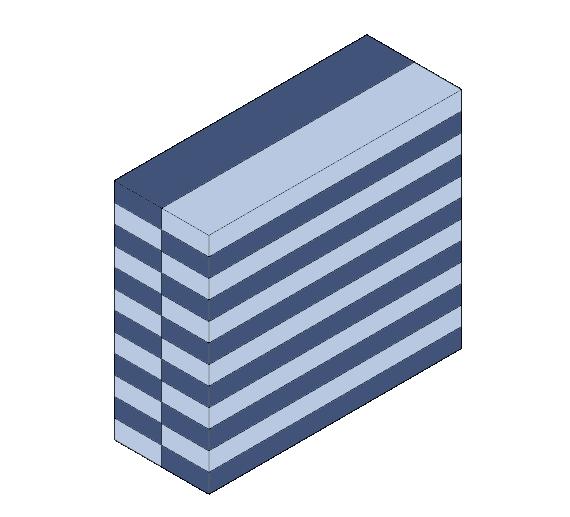

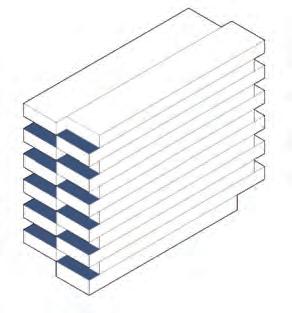

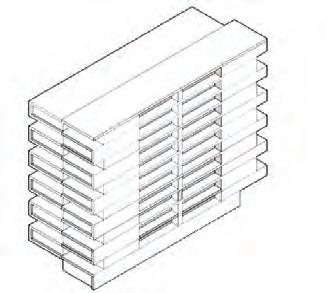

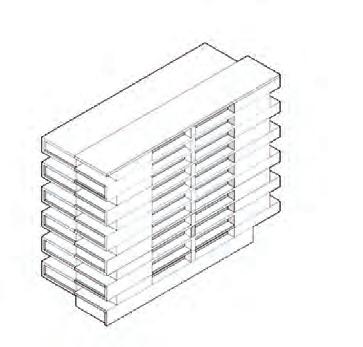

Voluman Inicial
DIAGNOSTICO DE PREDIO
PREDIOS
ZONA: A24 (A612-50)
AREA: 740.45 m2
FRENTE MINIMO: 15m
COS TOTAL: 600%
COS PLANTA BAJA: 50%
ALTURA: 48 m 12 pisos
RETIROS
FRONTAL: 5m
LATERAL: 3m
POSTERIOR: 3m
ENTRE BLOQUES: 6m
ZONA: A24 (A612-50)
AREA: 750.15 m2
FRENTE MINIMO: 15m
COS TOTAL: 600%
COS PLANTA BAJA: 50%
ALTURA: 48 m 12 pisos
RETIROS
FRONTAL: 5m
LATERAL: 3m
POSTERIOR: 3m
ENTRE BLOQUES: 6m
TOTAL:1558 m2
VIAS DE INGRESO
El predio se encuentra justo en frente de la intervencion urbana lo cual permite una interaccion derecta con este espacio, le permite un lugar amplio que brinda buenas vistas al parque y tambien hacia las montañas.

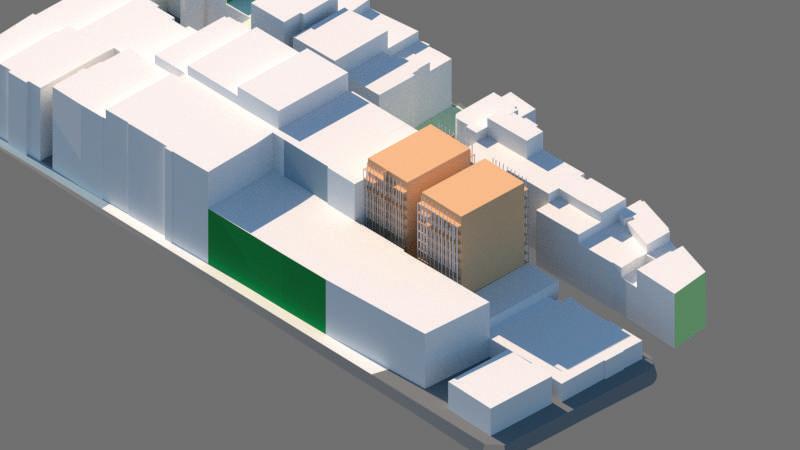

RELACIÓN PREDIO-INTERVENCIÓN
NUÑEZ DE VELA JUAN GONZALES
Se selecciono este predio por la sercania a la zona de intervencio urbana que podia generar un interes en el proyecyo y por la posibilidad de tener dos frentes hacia las calles que érmiten dividir el ingreso de vehiculos y peatonal.

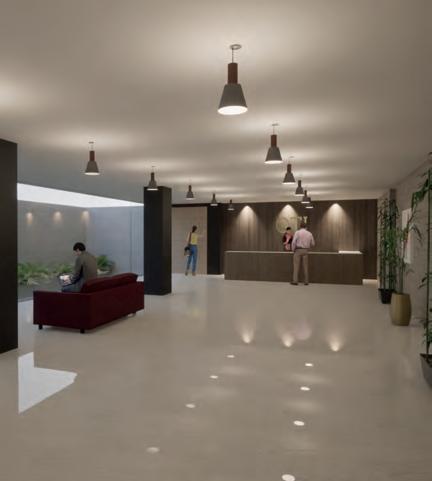

LOBBY

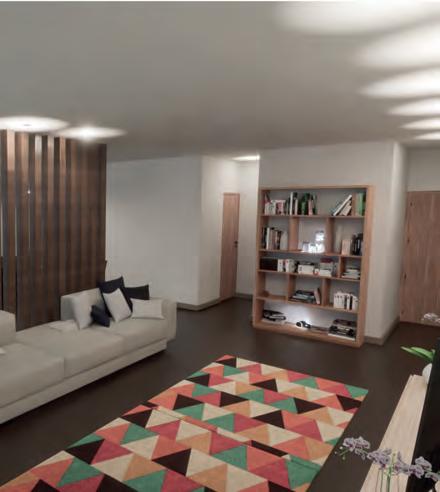

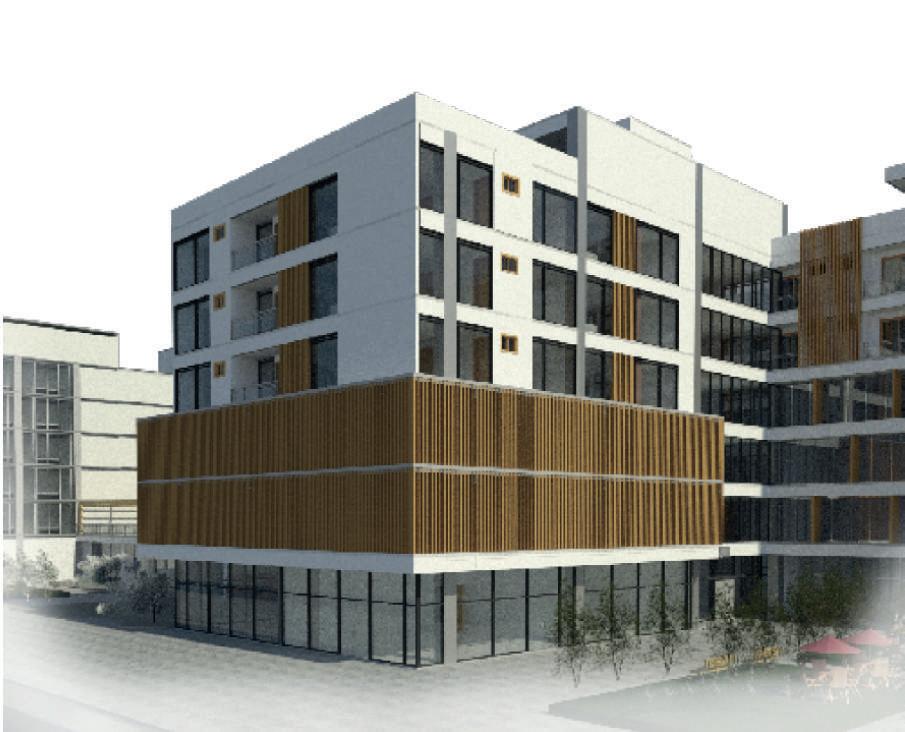

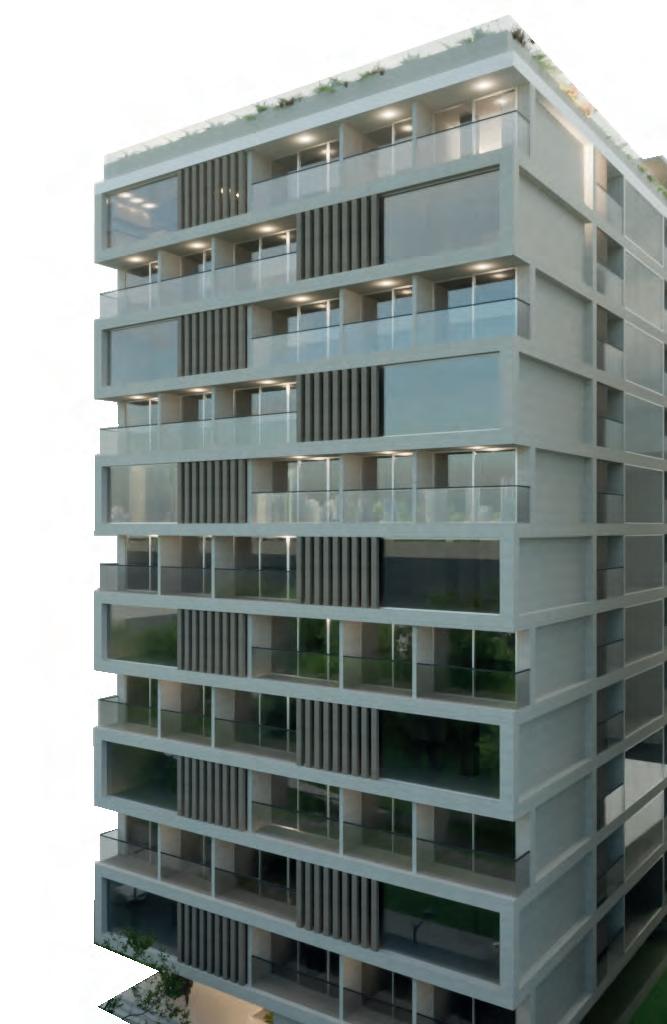

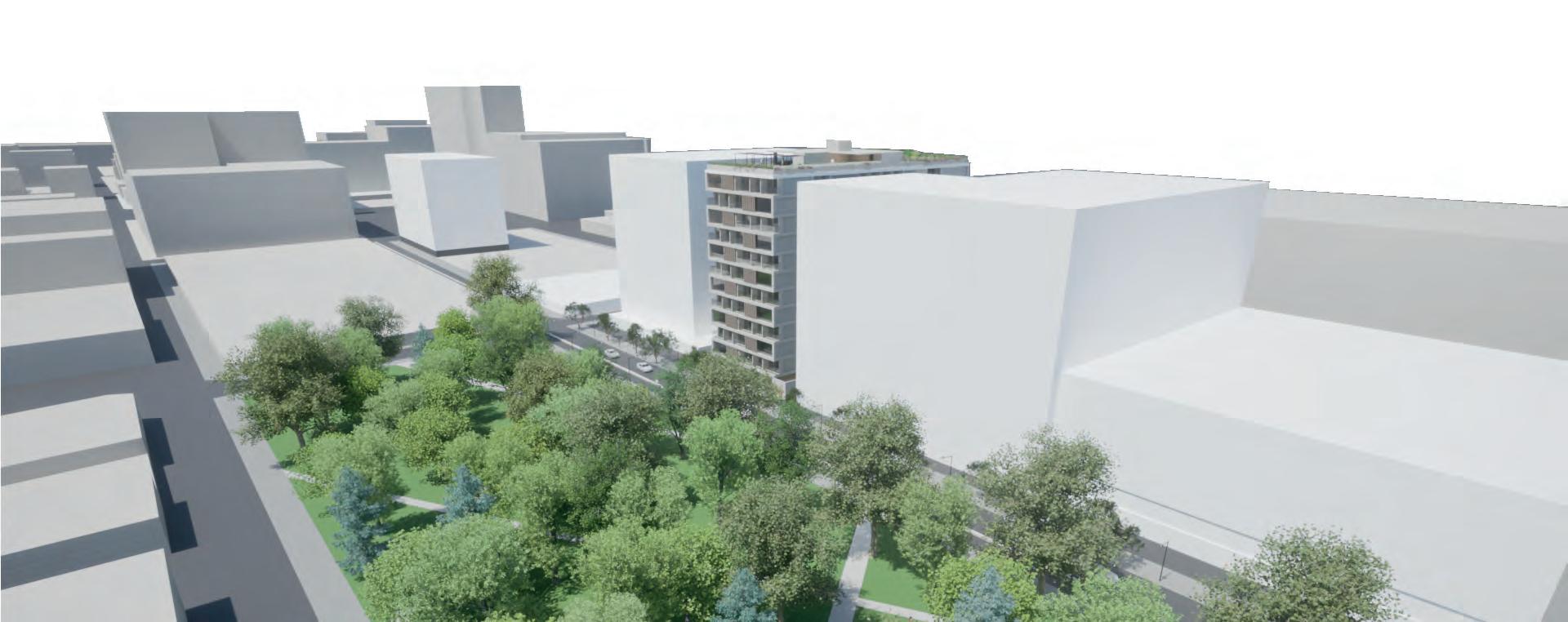

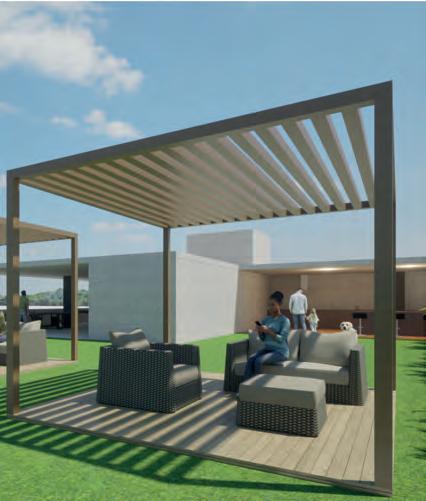

RENDERS
ENTRADA
SALÓN
LOBBY
ENTRADA

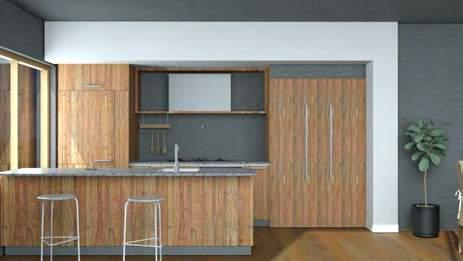

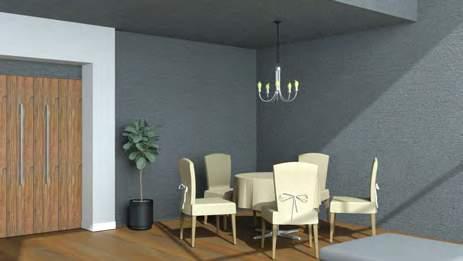

COMEDOR
ESTAR ESTAR ESTAR
CUARTO CUARTO
GIMNASIO

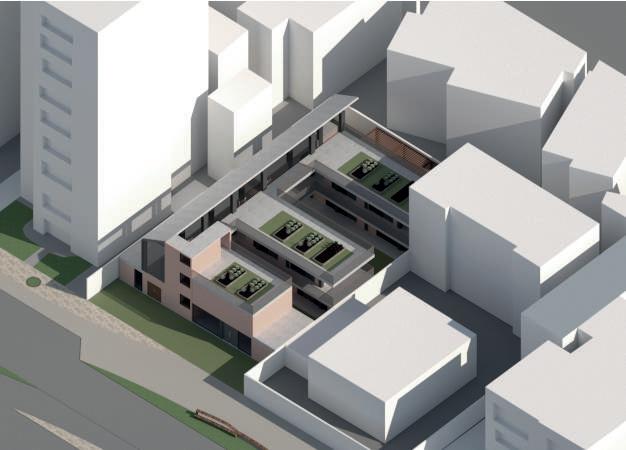

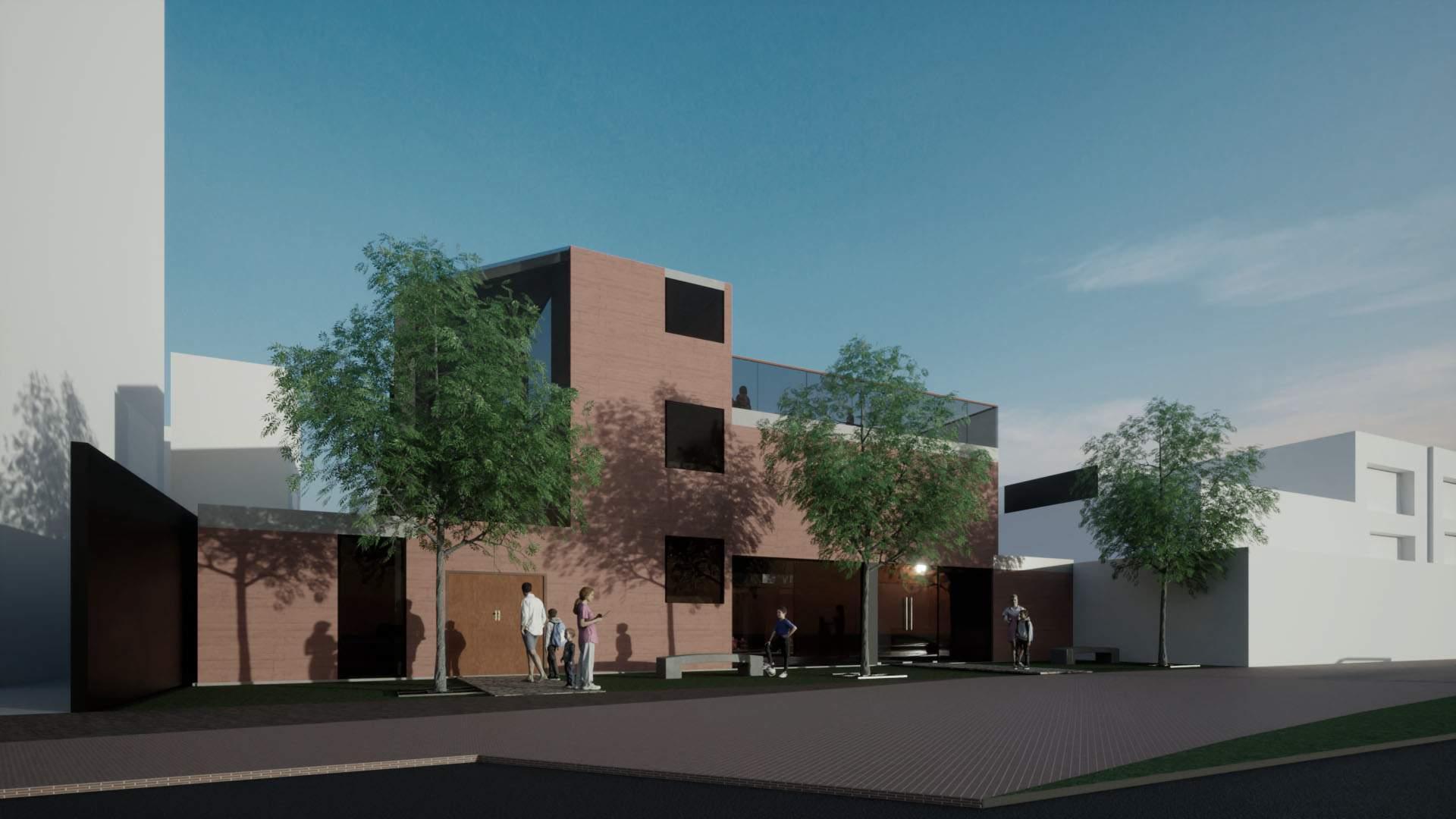

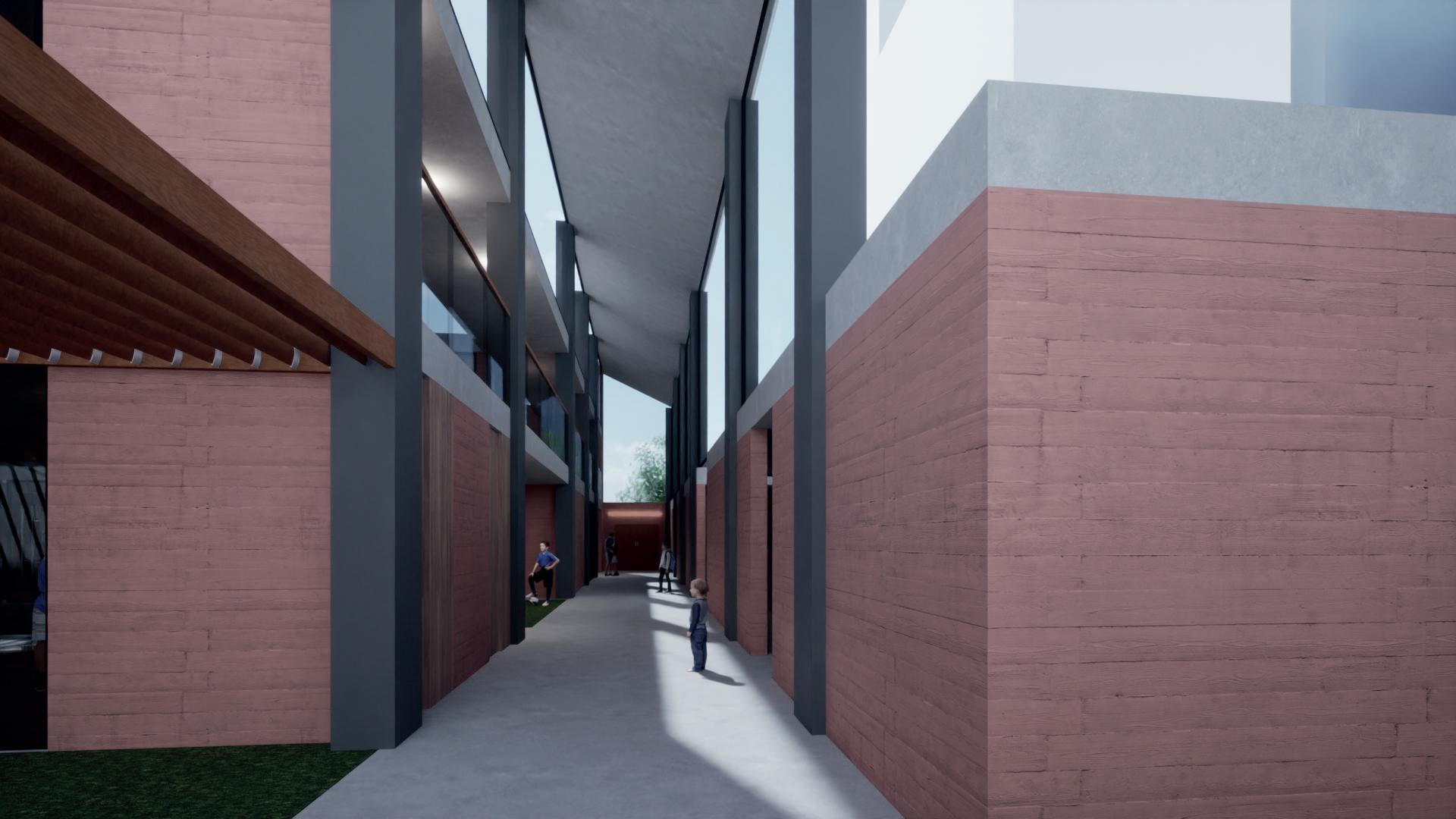

EJECENTRO INFANTIL
INTENCIONES DE DISEÑO

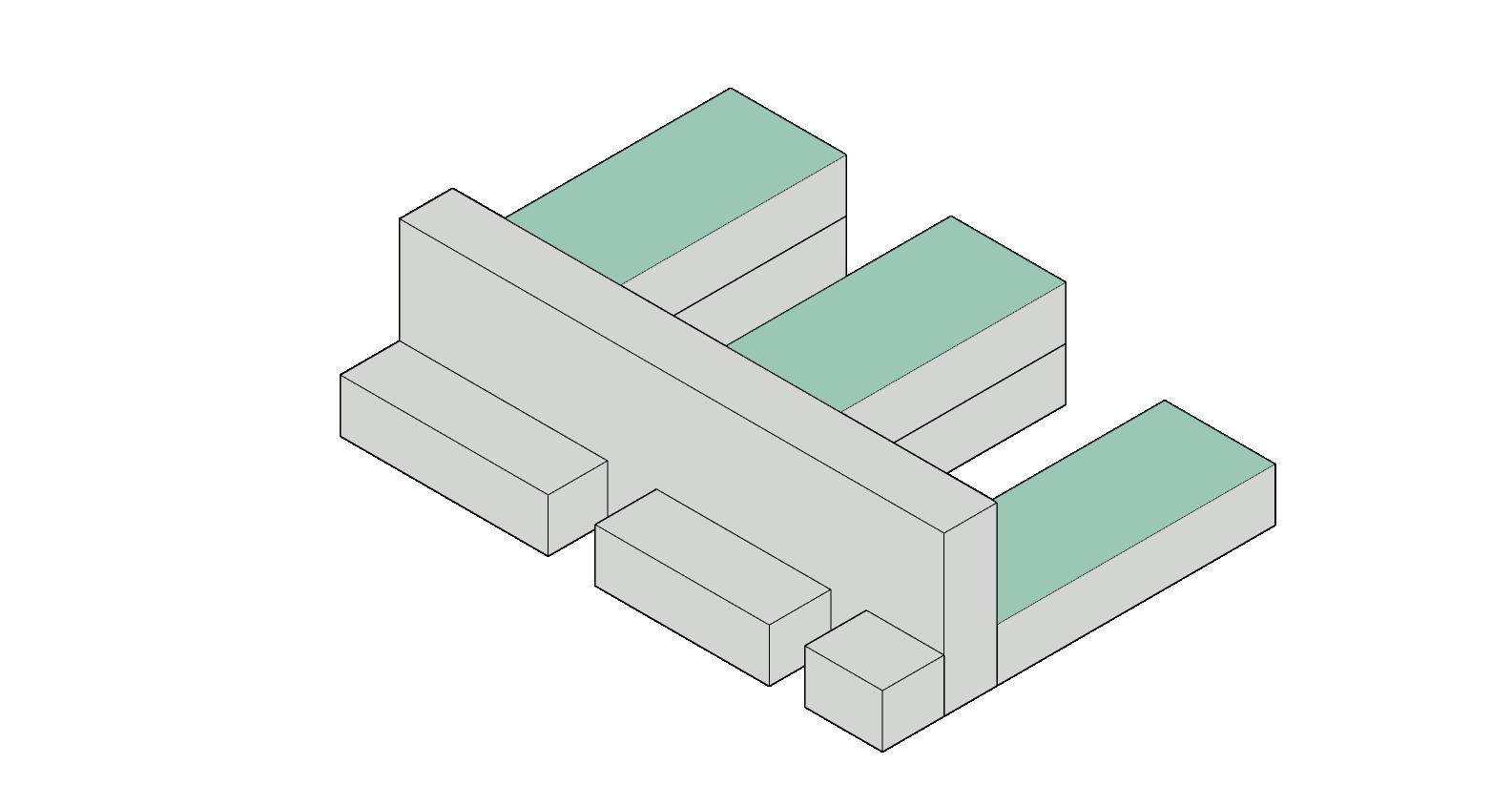

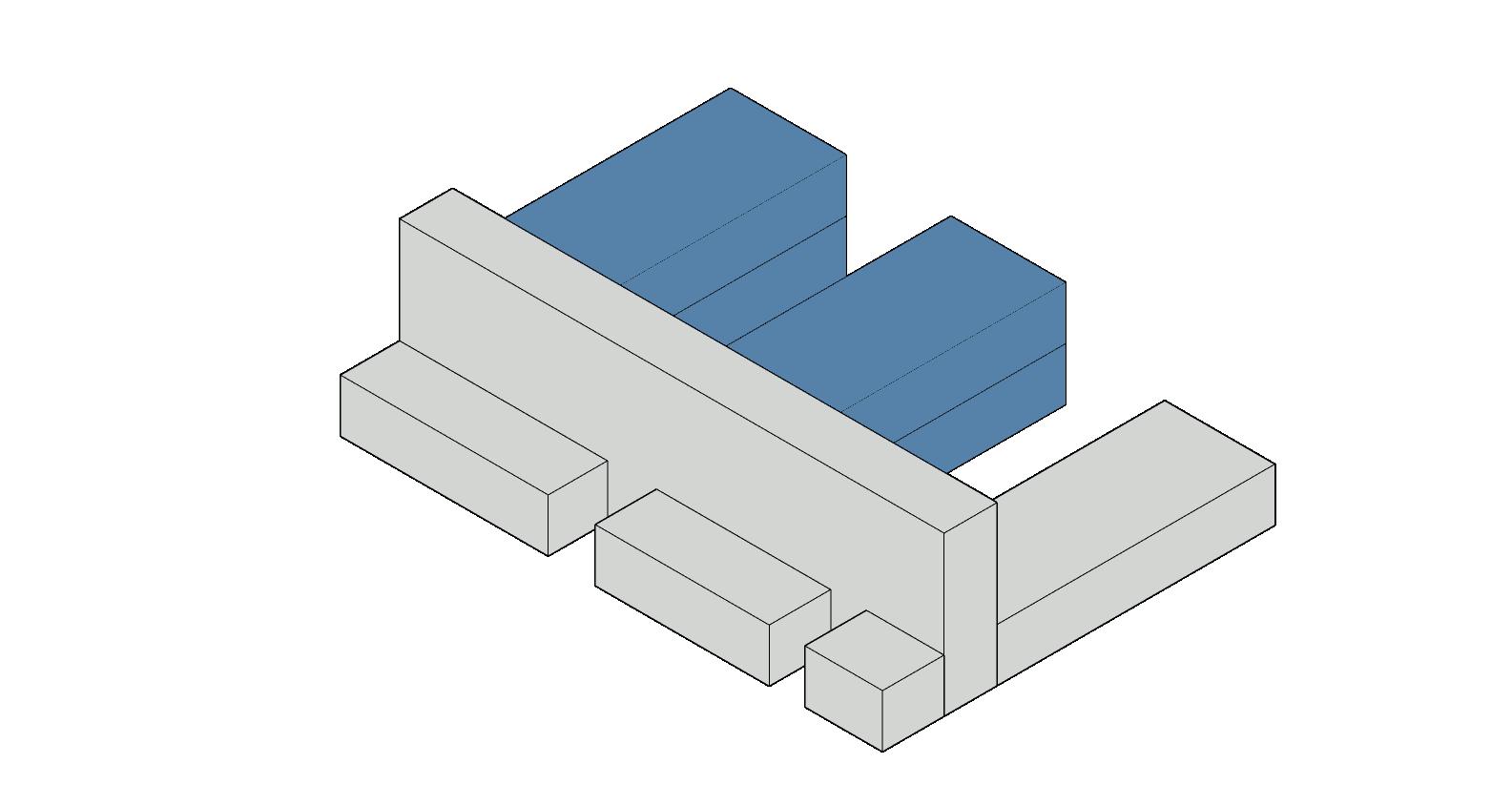

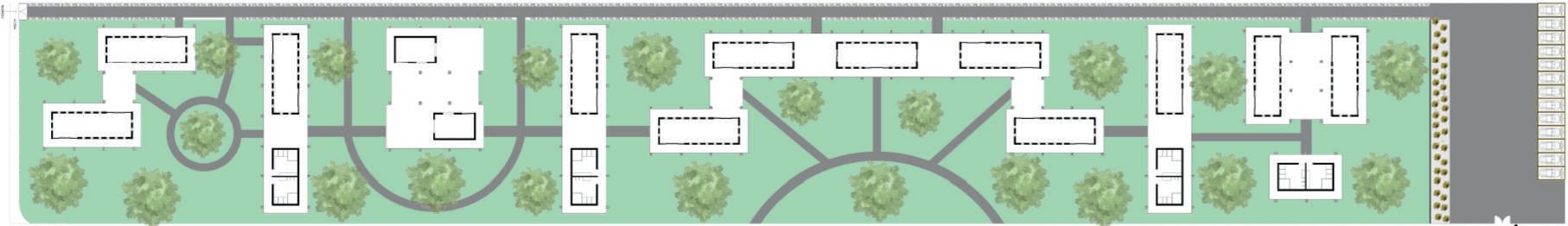

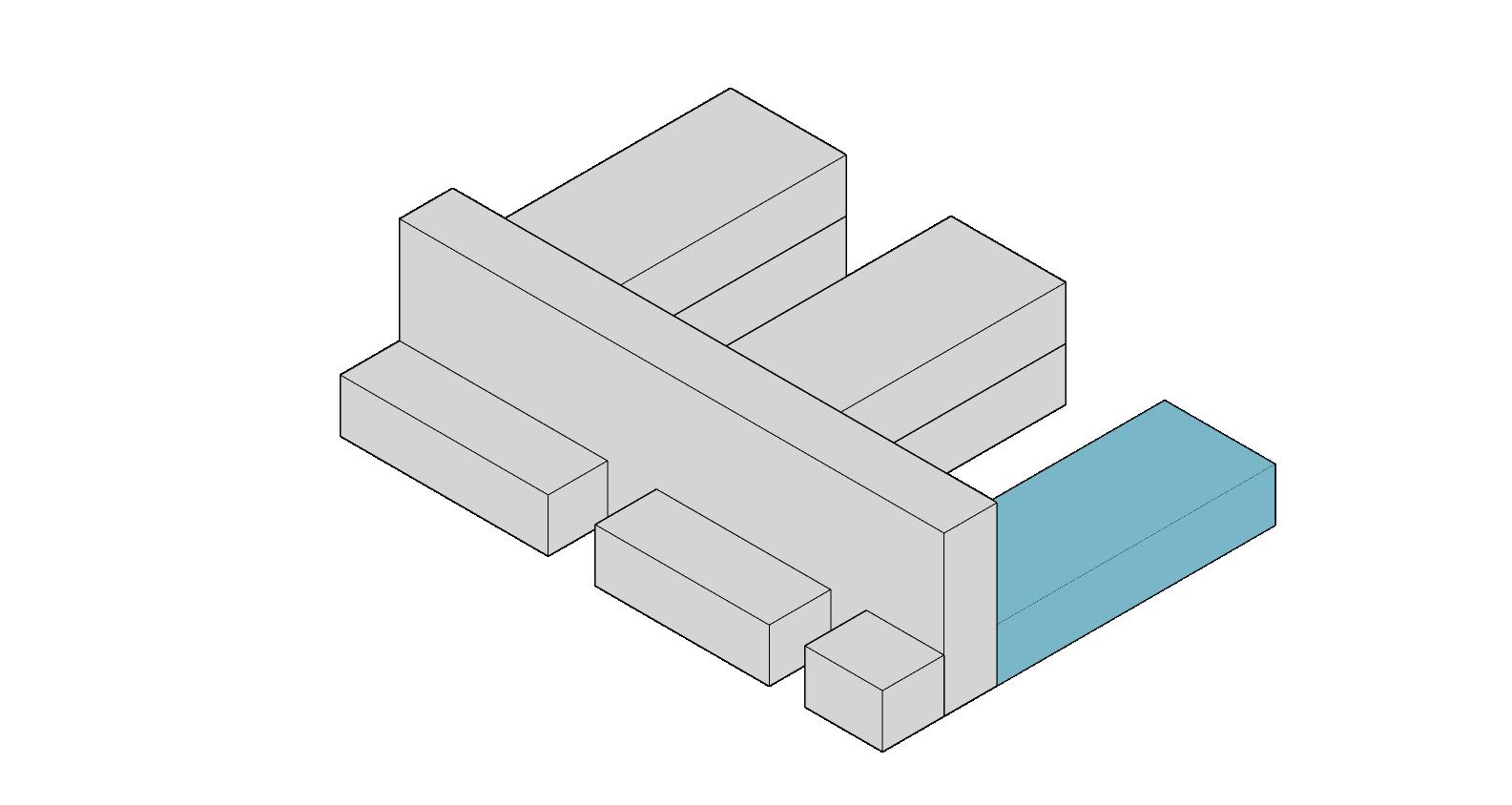

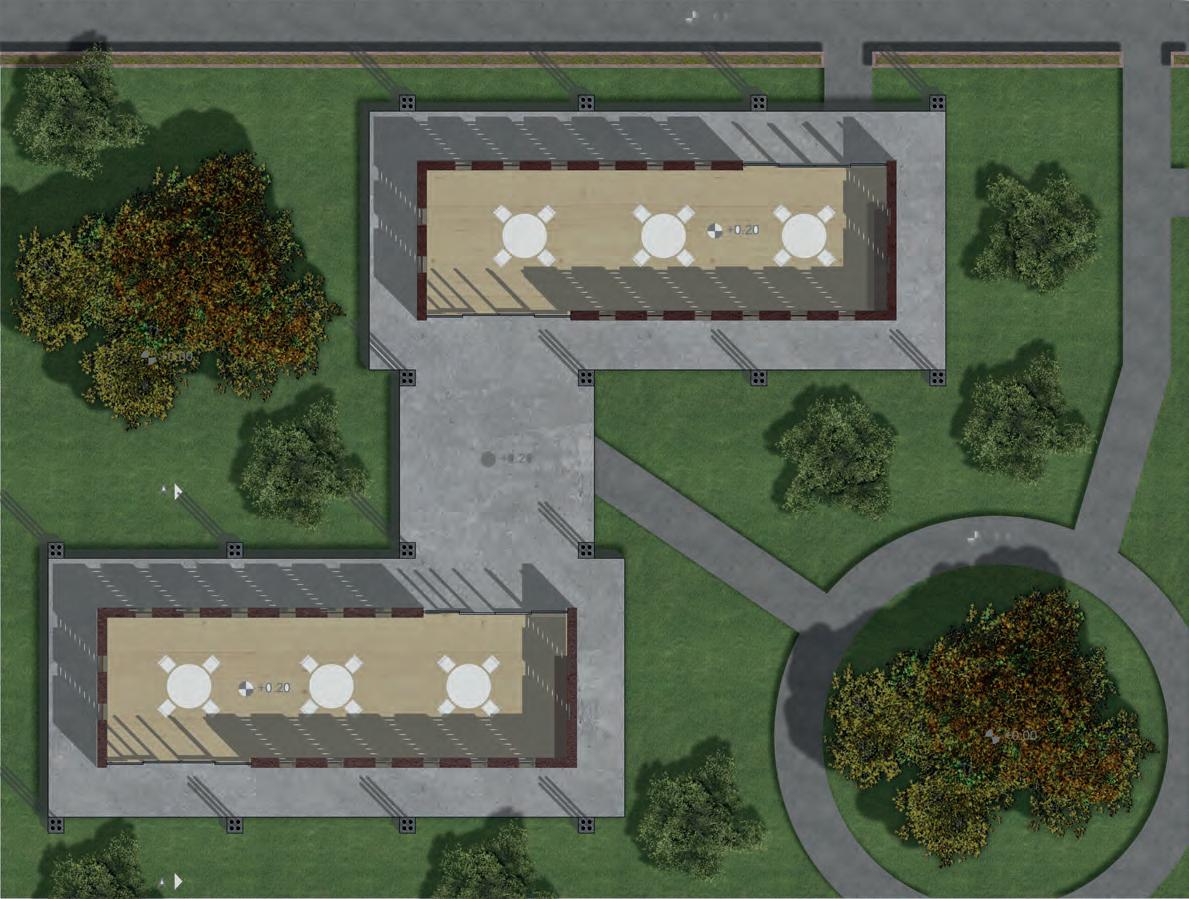

IMPLANTACION VOLUMETRIA
El proyecto es un centro de educación preescolar que contara con un aforo aproximado para 80 niños desde recién nacido hasta los 5 años que es la edad cuando ya podrían ingresar a cualquier institución educativa regular.
El proyecto contara con todos los equipamientos necesarios para un desarrollo intelectual, emocional y motriz de los niños y niñas que asistan al centro educativo, el proyecto manejara un horario aproximado desde las 7:30 Am hasta las 6 Pm tratando de poder ayudar a la mayor parte de la comunidad.
El edificio contara con dos plantas con una distribución de espacios cómodos para los niños y niñas con espacios abiertos para jugar y espacios cerrados donde realizar todas las actividades académicas.

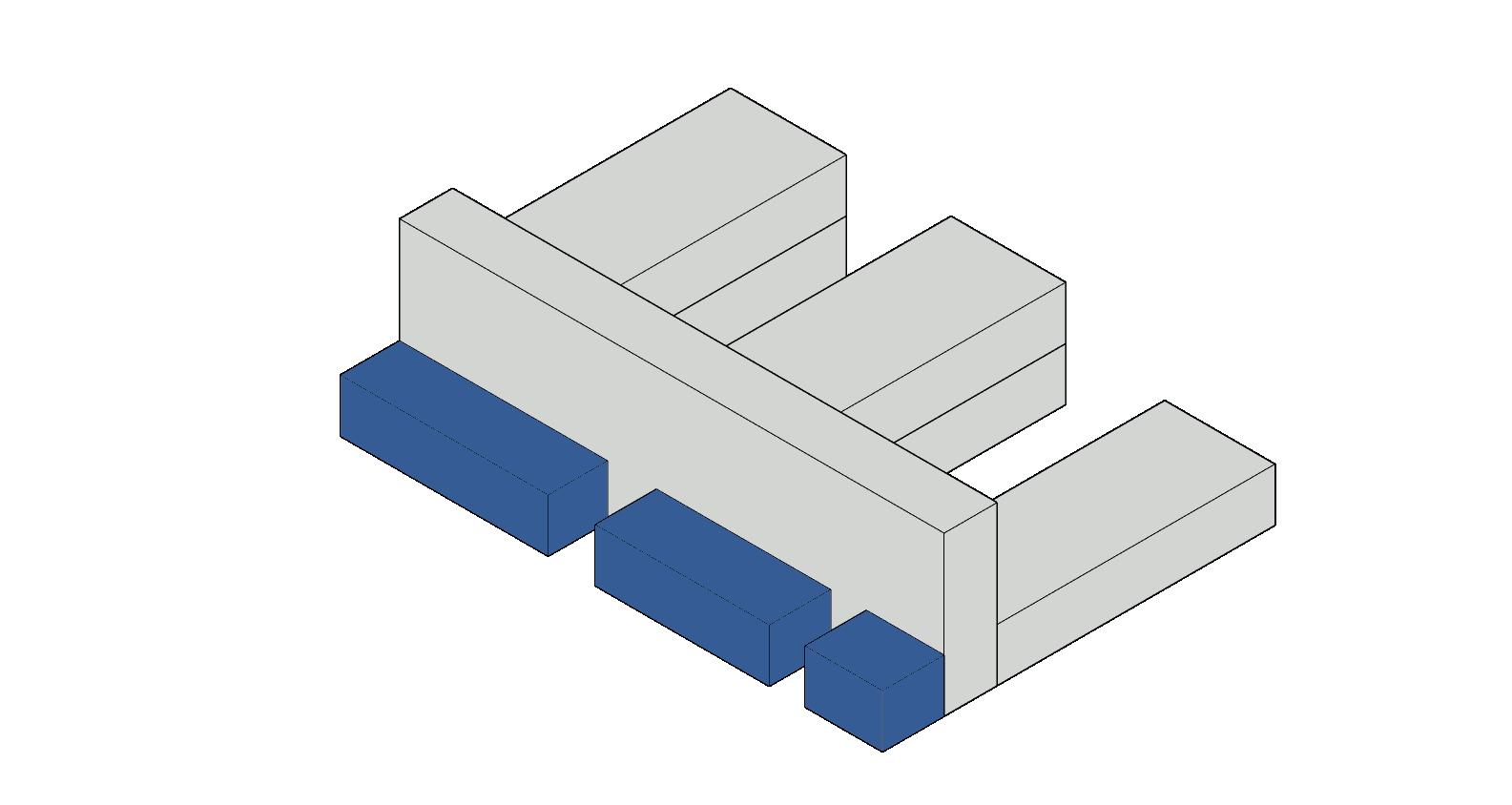

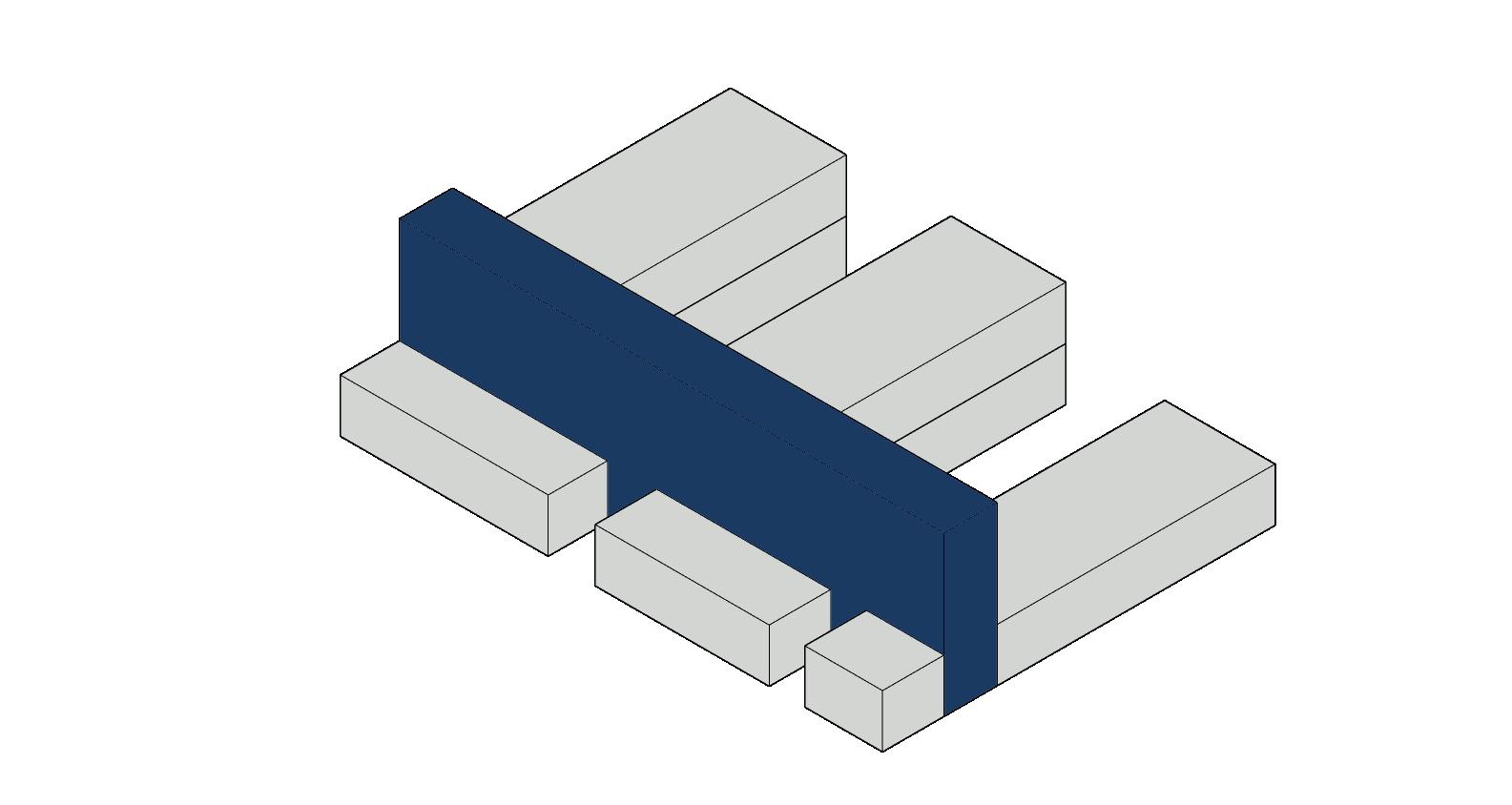

VOLUMEN CENTRAL ARTICULADOR
ZONA COMUNAL HUERTOS URBANOS
ZONA DE SERVICIOS ZONA DE NIÑOS
HUERTO ZONA DESCANSO AULA PSICOLOGIA SALA PROFESORES PLANTA BAJA TERCERA PLANTA 2 3 5 7 SEGUNDA PLATA DIRECCION BAÑOS NIÑOS COCINA COMEDOR AULA LUDOTECA AULA SALA DE JUEGOS BODEGA MATERIALES BAÑOS COMPAÑERES CONTIENE LÁMINA: FECHA: ESCALA: NORTE REVISIÓN DEL PROYECTO: PROYECTO: 1-100 31/05/2022 ELABORACIÓN DEL PROYECTO: PUCE DAU VI PLANTA BAJA A-01 ARQ. OSWALDO PALADINES Angelo Jimenez PROGRAMA ARQUITECTONICO NUMERO DE ALUMNOS SUPERFICIE POR ALUMNO M2 FRENTE FONDO SUPERFICIE TOTAL M2 80 8.89 23 38 874 ESPAC OS POR ESPACIO m2 TOTAL Au a grupo 1 2 3 45 135 Salon mul�ple 50 50 A ea de uegos ubier a A ea de uegos descub er a A ea de uegos g upo 2 A ea de uegos g upo 3 Salon senso al 30 30 A ea de descanso 35 35 Ludoteca 60 60 Baños niño 22 22 Huer o Comedor 60 60 ESPAC OS PARA ADULTOS Cocina 37 37 Psico og a 20 20 D ecc on 35 35 Sala de Reun ones 30 30 Sala de Profesores 25 25 Baño profeso es 15 15 OTROS Bodega de limpieza 8 8 Bodega de mate ale 20 20 Sala de Profesores 25 25 ESPAC OS PARA NIÑOS
D W D W D W D W D W D W D W AB2 BB2 CB2 1B2 2B2 3B2 4B2 5B2 6B2 Menor que 5 m² 5 m² - 10 m² 10 m² - 20 m² 20 m² - 30 m² 30 m² - 40 m² 40 m² - 50 m² 50 m² - 60 m² 60 m² o más 16 m² Habitación 34 m² Area social 3 m² 13 m² Habitación 3 m² 2 m² 15 m² Habitación 3 m² 2 m² 2 m² 32 m² Area social 2 m² 2 m² 18 m² Habitación 4 m² 2 m² 4 m² 13 m² Habitación 14 m² Habitación 14 m² Habitación 16 m² Habitación 4 m² 45 m² Area social 2 m² 2 m² 2 m² 2 m² 50 m² Area social 17 m² Habitación 3 m² 3 m² 16 m² Habitación 16 m² Habitación 3 m² 3 m² 16 m² Habitación 40 m² Area social 39 m² Area social 35 m² Area social 4 m² 2 m² 2 m² 0.15 4.59 0.15 6.03 0.15 3.20 0.15 3.05 0.15 4.82 0.15 5.76 0.15 4.36 0.15 3.98 0.15 5.04 0.15 4.10 0.15 0.15 4.28 0.15 4.10 0.15 3.70 0.15 1.50 0.15 3.45 0.20 4.10 0.15 3.70 1.80 3.45 5.04 4.28 4.27 11.12 3.05 0.15 3.20 2.10 4.09 0.15 4.59 3.70 0.15 3.80 0.15 1.30 0.15 3.44 0.15 3.90 0.15 3.45 0.15 10.26 0.15 8.28 0.18 6.04 0.15 4.59 0.15 8.01 1.95 3.45 0.15 3.90 0.15 2.80 2.25 3.75 48.00 18.00 48.00 0.20 3.70 0.15 1.40 0.15 3.55 0.15 3.39 0.15 1.40 0.15 3.61 1.73 3.37 1.73 3.42 1.73 2.51 1.73 3.70 1.70 3.55 0.15 3.39 1.70 3.58 18.00 13.50 PLANCHA DE CERÁMICA BEIGE HA 60 cm 120 cm PLANCHA DE CERÁMICA C. GRIS 30 cm 60 cm PLANCHA DE CERÁMICA BEIGE MARMOLADO 60 cm 120 cm PISO DE MADERA DE PINO PLANCHA DE CERÁMICA GRIS 30 cm 60 cm 115 m² OFICINA 402 115 m² OFICINA 401 115 m² OFICINA 403

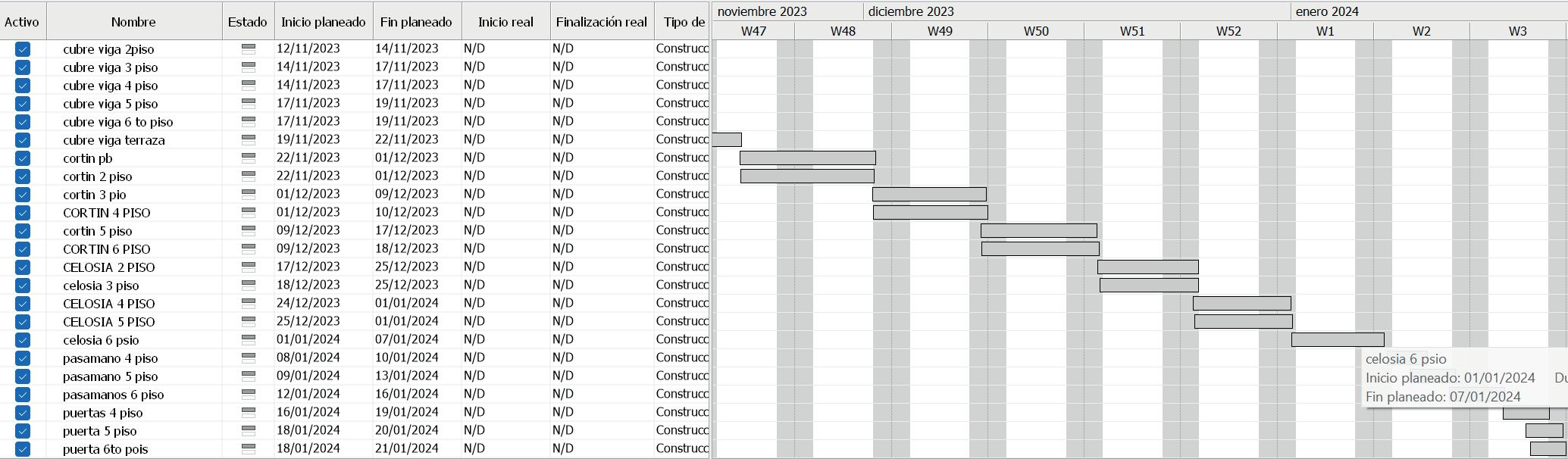

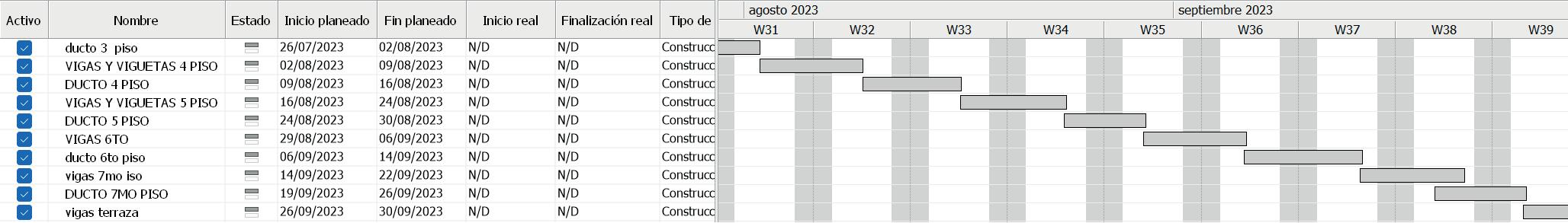

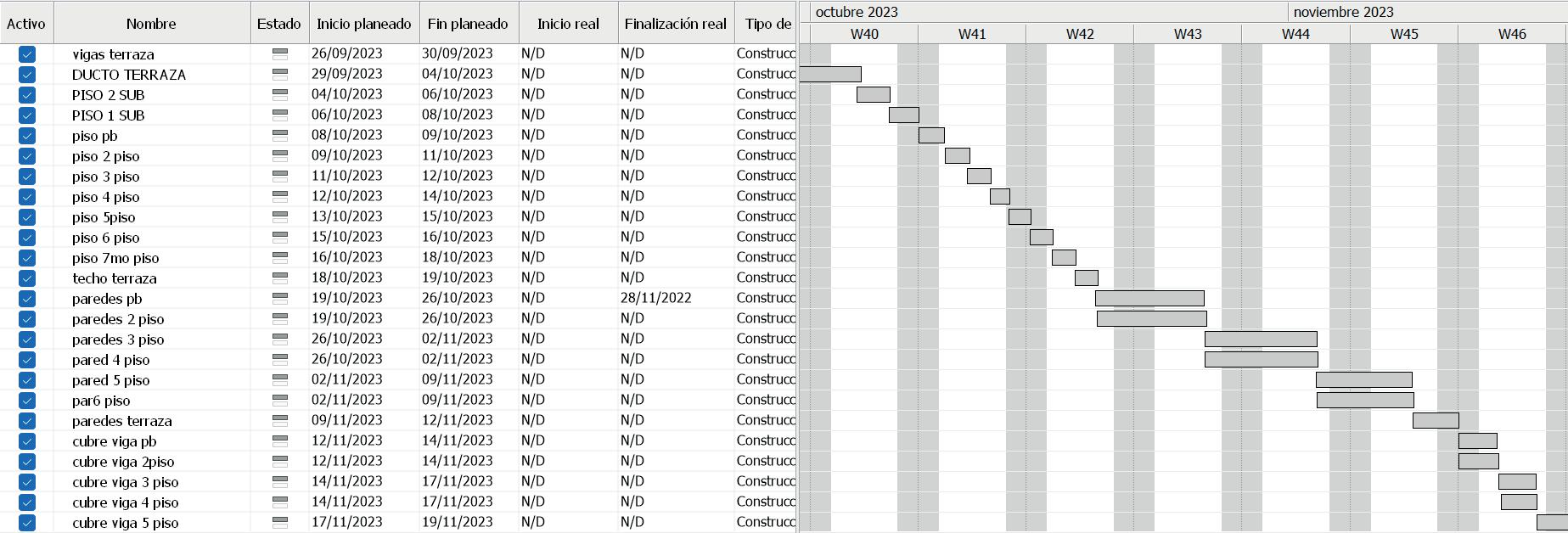

BIM Y
AB2 BB2 CB2 0.17 4.18 7.37 10.43 13.49 16.55 19.61 22.67 25.97 8.70 8.70 25.97 22.67 19.61 16.55 13.49 10.43 7.37 4.18 0.17 1B2 2B2 3B2 4B2 5B2 6B2 10.40 10.40 8.60 9.00 7.60 -6.12 -3.06 0.18 4.32 7.38 10.44 13.49 16.55 19.61 22.67 AB2 BB2 CB2 8.70 8.70 22.67 16.56 13.50 10.44 7.38 4.32 0.17 -3.06 -6.12 19.61 CORTE 1:200 CORTE 2 1:200

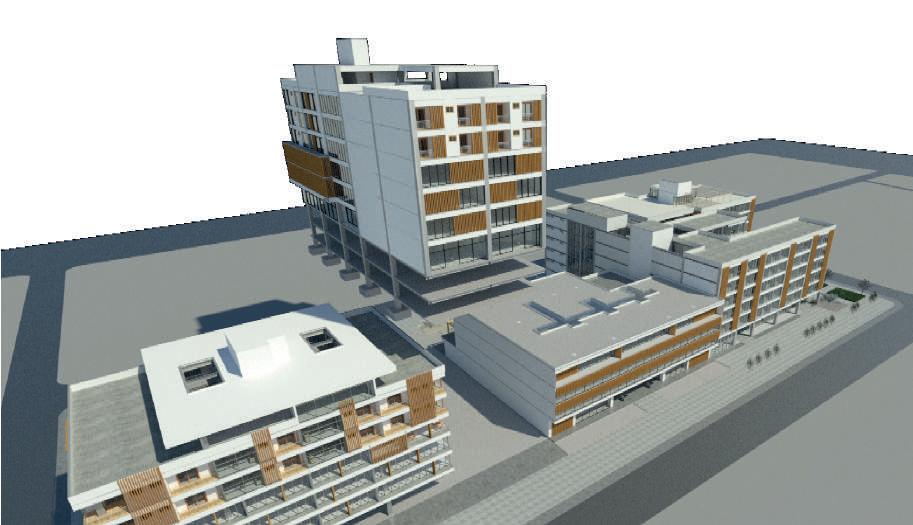

FACTIBILIDAD EDIFICIO DE OFICINAS Y VIVIENDAS

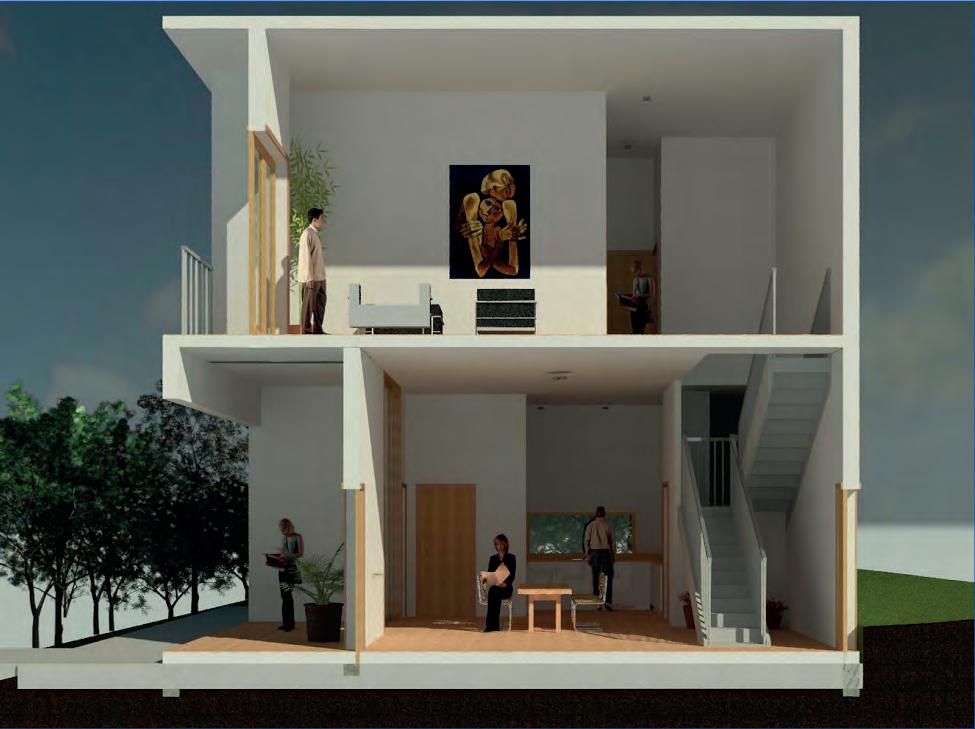

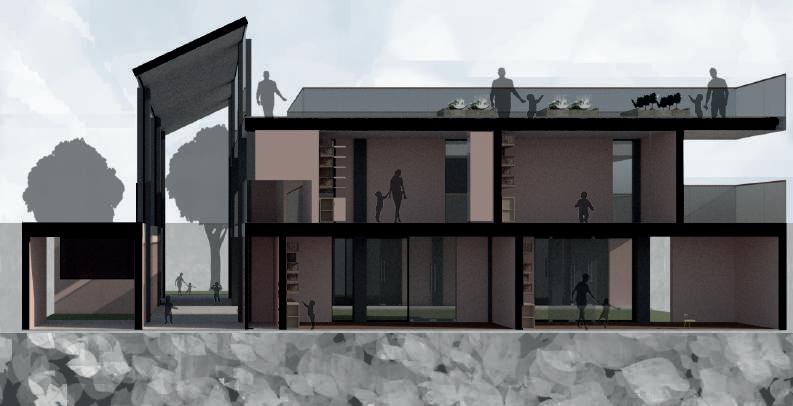

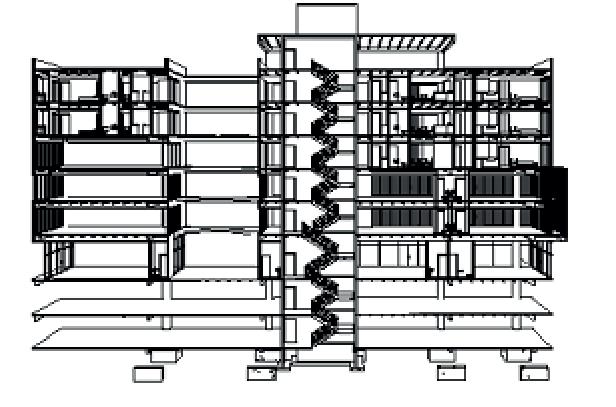

CORTE PERSPECTICO
GASTOS CANTIDAD COSTO USD 735 TERRENO PROYECTO 2
DE TERRENO 5655650 904904 AVANCE 1 SERVICIOS INTELECTUALES
OS ARQUITECTURA 5% 182379
OS INGEN ER A 3% 68392 125
OS INGEN ERIAS ELECTRICAS 2% 45594 75
OS INGEN ERIAS SANITARIAS 2% 45594 75 PROCESO CONSTRUCTIVO % CANTIDAD COSTO USD METRO CUADRADO DE ESTACIONAM ENTO 5% METRO CUADRADO DE COMERC O 450 285300 METRO CUADRADO DE VIVIENDA 680 1026800 METRO CUADRADO DE OF CINA 580 915820 EQUIPAMIENTO 1500 TOTAL AREA VEND BLE 3210 2227920 METRO CUADRADO DE EQUIPAMIENTO 5% 450 16537 5 METRO CUADRADO DE CIRCULACIONES 3% 450 9922 5 METRO CUADRADO DE JARD NES 1% 450 3307 5 METRO CUADRADO DE AREAS COMUNALES AB ERTAS 2% 450 6615 METRO CUADRADO DE AREAS COMUNALES CUBIERTAS 2% 450 9922 5 METRO CUADRADO DE TERRAZAS 5% 250 5512 5 0 TOTAL CONSTRUCC ON 0 2279737 5 TOTAL CONSTRUCC ON + NTELECTUALES 2621698.125 GASTOS NVERS ON N C AL PROYECTO 2 TOTAL 30-30-20-20 -904904 TR MESTRE 1 5655650 0 TR MESTRE 2 0 TR MESTRE 3 786509 4375 786509 4 TR MESTRE 4 786509 4375 786509 4 TR MESTRE 5 524339 625 524339 6 TR MESTRE 6 524339 625 524339 6 TR MESTRE 7 0 TR MESTRE 8 0 T R 29% TR MESTRE 9 0 TR MESTRE 10 0 TR MESTRE 11 0 TR MESTRE 12 0 TASA DE DESCUENTO 7 82 TOTAL 2621698 125 2621698 VAN $-903 616 80 VENTAS m² CANTI D AD VALOR USD / m2 PROYECTO 2 PROYECTO 2 D EPARTAMENTOS 60m2 60 44 90000 540000 480 D EPARTAMENTOS 80m2 80 38 100000 800000 640 D EPARTAMENTOS 100m2 100 19 150000 600000 400 D EPARTAMENTOS 120m2 120 15 180000 D EPARTAMENTOS 130m2 130 4 200000 D EPARTAMENTOS 140m2 140 2 240000 COMERCI O 1 (30m2) 30 3 38070 COMERCI O 2 (60m2) 60 5 76140 COMERCI O 3 (80m2) 80 17 101520 406080 320 COMERCI O 4 (100m2) 100 6 126900 380700 300 COMERCI O 5 (150m2) 150 1 190350 COMERCI O 6 (160m2) 160 1 203040 OFI CI NA 1 (50m2) 50 12 110000 OFI CI NA 2 (70m2) 70 2 156000 OFI CI NA 3 (80m2) 80 24 185000 2035000 880 OFI CI NA 4 (100m2) 100 6 200000 1200000 600 CENTRO CULTURAL 3097 9 1 2065200 TOTAL 5961780 5961780 3620 PLAN D E VENTAS PROYECTO 2 TOTAL -904904 TRI MESTRE 1 0 0 TRI MESTRE 2 0 0 TRI MESTRE 3 0 0 TRI MESTRE 4 0 0 TRI MESTRE 5 1788534 1788534 1788534 TRI MESTRE 6 1788534 1788534 1788534 TRI MESTRE 7 1192356 1192356 1192356 TRI MESTRE 8 1192356 1192356 1192356 TOTAL $2,817,699 81 36% 7 82% VENTAS GASTO S Ren t 0 5655650 TRI MESTRE 1 1788534 786509 4375 1 TRI MESTRE 2 1788534 786509. 4375 1 TRI MESTRE 3 1192356 524339 625 7 TRI MESTRE 4 1192356 524339 625 7 0 200000 400000 600000 800000 1000000 1200000 1400000 1600000 1800000 2000000 TRIMESTRE 1 TRIME PLAN VENTAS 0 G ISOMETRIA ESTRUCTURAL
CUADRO DE FACTIBILIDAD Y GRÀFICOPS
COSTO
HONORAR
HONORAR
HONORAR
HONORAR
Pintura blanca Bloque de hormigon de 15x20x40 Metal Aluminum Cline Anodized Black Cristal, cristalera transparente Enlucido cemento Hormigon Armado In situ PLANCHA DE CERÁMICA BEIGE HA 60 cm 120 cm PLANCHA DE CERÁMICA BEIGE HA 60 cm X 120 cm Madera celocias Metal Acero 345 MPa Metal Acero 345 MPa Metal Acero 345 MPa Bloque de hormigon de 15x20x40 Metal Acero 345 MPa Metal Aluminum Cline Anodized Black Tablero de muro de yeso Hormigón Hormigón moldeado in situ Metal Acero 345 MPa Cristal, cristalera transparente Capa de entramado metálico a b ilid a d 1141887 921 1141887. 921 761258 6142 761258. 6142 STRE 2 TRIMESTRE 3 TRIMESTRE 4 A DE VENTAS GASTOS 5655650 Rentabilidad CORTE POR MURO 1:50 CÓD GO T PO BASE m ALTURA m CANT DAD CU-P01 BAT ENTE DOBLE HOJA 1 20 2 10 37 CU-P02 BAT ENTE UNA HOJA 0 90 2 10 6 CU-P03 BAT ENTE UNA HOJA 0 7 2 10 107 CU-P04 BAT ENTE UNA HOJA 0 80 2 10 81 CU-P05 BAT ENTE UNA HOJA 1 00 2 10 41 CUADRO DE PUERTAS 70 1 20 2 1 0 CÓD GO T PO BASE m ALTURA m D NTEL ANTEPECHO CANT DAD CU-V 2 S MPLE CON APERTURA COCINA VAR ABLE 1.40 VAR 1.50 0 CU-V 1 S MPLE CON APERTURA BAÑO VARIABLE 00.68 VAR 1.50 25 CUADRO DE VENTANAS RUBROS AB2 BB2 CB2 1B2 2B2 3B2 4B2 5B2 6B2 8.70 8.70 7.60 9.00 8.60 10.40 10.40 PLANTA CIMENTACION 1:400 PLANTA SISTEMA ESTRUCTURAL 1:400
CONSTRUCCIONES 02.
CONSTRUCCIONES
8
y redibujo

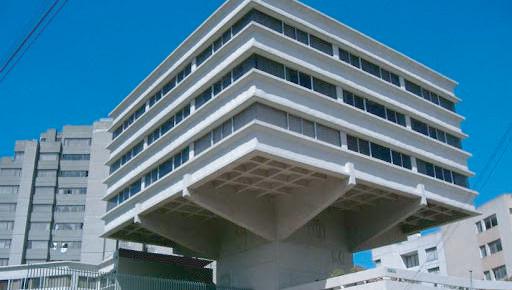

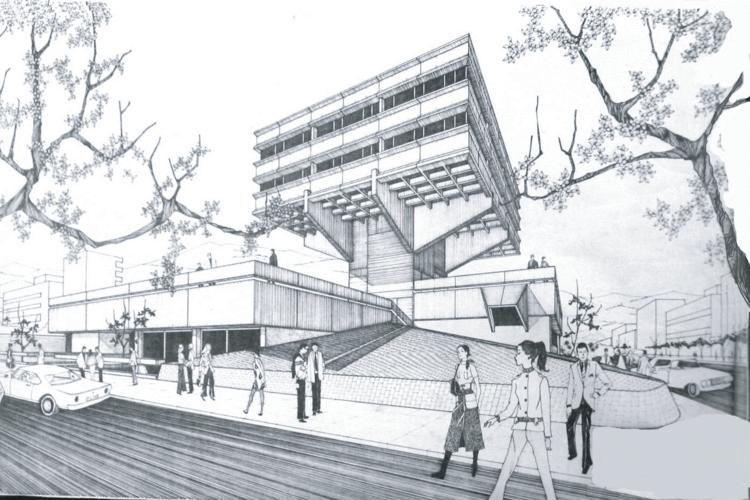

El edificio del Centro Internacional de Estudios Superiores de Comunicación para América Latina (Ciespal) es la obra arquitectónica brutalista más conocida de Ecuador, planificada por los arquitectos Milton Barragán y Ovidio Wappenstein. Para su diseño, lo más importante fue solucionar los espacios que requería el programa: un auditorio para más de 400 personas sin columnas o vigas que interfieran con las visuales del público, así como un conjunto de oficinas, aulas, archivos, bibliotecas y salones. El primer reto de la edificación fue la cimentación con pilotes en un terreno pantanoso. Barragán cuenta que “el diseño de la estructura fue un reto difícil por la mala calidad del suelo, por donde pasaban corrientes de aguas subterráneas.
El auditorio, que ocupa casi todo el terreno, obligó a construir el área administrativa en un nivel superior. Por esa razón, el edificio tiene forma de árbol: una torre de hormigón en bruto, que soporta cuatro vigas monumentales, que sostienen los tres pisos altos. “En realidad la estructura podría soportar mayor número de plantas”, asegura Barragán.

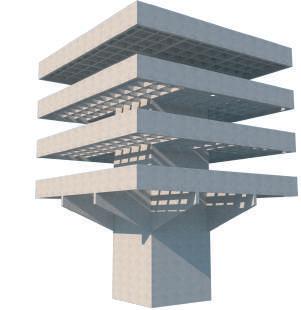

CATILEVER/VIGAS EN VOLADIZO
Un voladizo es un elemento estructural rígido, como una viga, que está apoyado solo por un lado a un elemento (usualmente vertical), del que sobresale.
La construcción de voladizos permite estructuras que sobresalen de sus apoyos sin refuerzos exteriores, frente a las construcciones apoyadas en ambos extremos y con cargas aplicadas entre ellos, como una viga simplemente apoyada o un dintel.
CIESPAL
analisis
El Proyecto se desarrolla en torno a un eje de distribución vertical que resuelve de forma ordenada la disposición de los espacios. • Este eje central es también el centro estructural del edificio.
PLANTA TIPO
PLANTA BAJA
Malla electrosoldada Viga descolgada
Estribos
Malla electrosoldada
Viga descolgada
Union de soporte de volado con columna
DETALLE
Encofrado de losa de contrapiso
Puntal
Hormigon
Nervio de alivianamiento Alivianamiento
LONGITUDINAL
CORTE
CORTE TRANSVERSAL
CORTE POR MURO
9 1 2 5 3 4 B A 20 9 1 2 5 3 4 B A
PLANTA
CORTE GENERAL A B
DETALLE
DETALLE
FACHADA CON TEXTURA
5
3 ESTRUCTURA
3.1 Viga I 20x10cm
3.2 Losa colaborante
3.3 Hormigón para contrapiso f'c= 180Kg/cm2
3.4 Malla electrosoldada 15x15
3.5 Perfil UPN
3.6 Soldadura
3.7 Armadura de rampa Ø 12mm 3.8 Hormigón rampa
3.9 Viga de hormigón 0.18x0.40 3.10 Hormigón viga
3.11 Armadura de Viga 3.12 Soporte de viga cubierta
4 ALBAÑILERIA
4.1 Ladrillo macizo
4.2 Mortero para ladrillo 4.3 Vidrio
4.4 Marco movil de ventana 4.5 Marco fijo de ventana 4.6 Dintel hecho en obra 4.7 Hormigon dintel 4.8 Goterón
4.9 Chaflán 4.10 Vincha de dintel 4.11 Religa 4.12 Falso techo 4.13 Perno de union de religa 4.14 Malla mosquitero 4.15 Caja de revision
CUBIERTA
5.1 Viga de madera para cubierta 5.2 Correa de madera 0.15x0.10 5.3 Tablero de madera soporte de teja 5.4 Impermeabilización cubierta 5.5 Perno de anclaje 5.6 Teja 0.17x0.34 5.7 Cumbrero 5.8 Canaleta
6 ACABADOS
6.1 Baldosa 0.60x0.30 6.2 Junta de pared y baldosa con mortero 6.3 Mortero para baldosa 6.4 Capa de hormigón ignífugo
7 INSTALACIONES
7.1 Cables de distribucion 7.2 Soporte 7.3 Varillas de soporte 7.4 Lampara de pasillo 7.5 Cables de distribucion
8 DETALLE AMPLIADO 1
8.1 Correa de madera 15x10 8.2 Soporte de teja 8.3 Viga de madera 8.4 Perno de union de tablero y correa 8.5 Aislamineto para el cumbrero 8.6 Liston 8.57 Teja 0.17x0.34 8.8 Caballete de cumbrero 8.9 Mortero 8.10 Aislamiento para teja 8.11 Tablero de madera
9 DETALLE AMPLIADO 2
9.1 Dintel de hormigon armado 9.2 Chaflan 9.3 Hormigon dintel 9.4 Goteron
9.5 marco de aluminio fijo 9.6 Marco movil de aluminio 9.9.7 union de aluminio y vidrio 9.8 vidrio 9.9 vicha de dintel 9.10 Perno de union entre dintel y marco de aluminio
CORTE POR MURO
REPRESENTACION
REPRESENTACION
13
03.

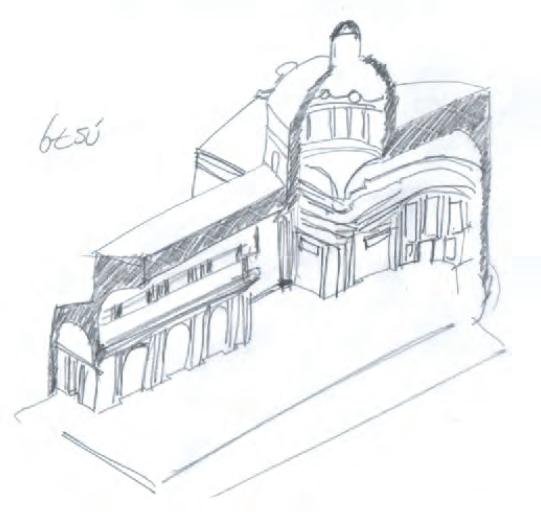

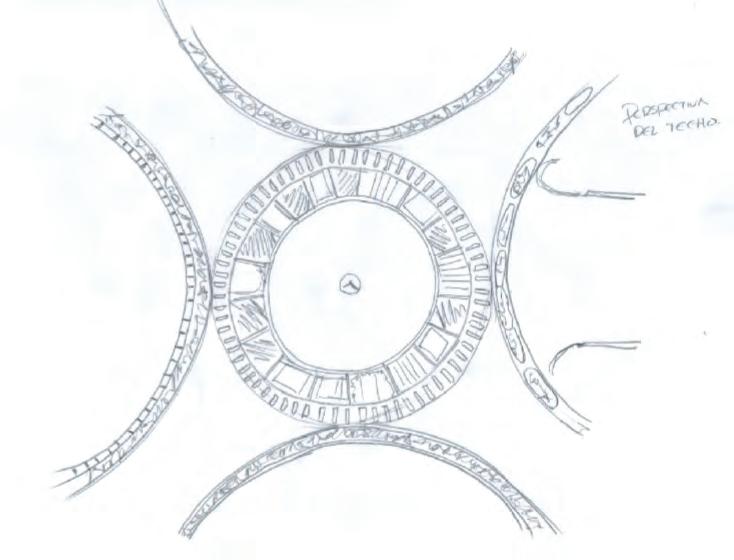

DIBUJO
Y DETALLE DIGITAL REPRESENTACIÓN V A´ A +0.20 +0.20 +0.20 +0.00 +0.00 PLANTA
COMUNICACION
Perno con rodela
+0.20 +3.85 +5.20
+0.20
1 2 3 4 5 6 7 8 1 2 3 4 5
7 1.
2.
3.
1.
2.
3.
10cm
4.
5.
6.
7.
8.

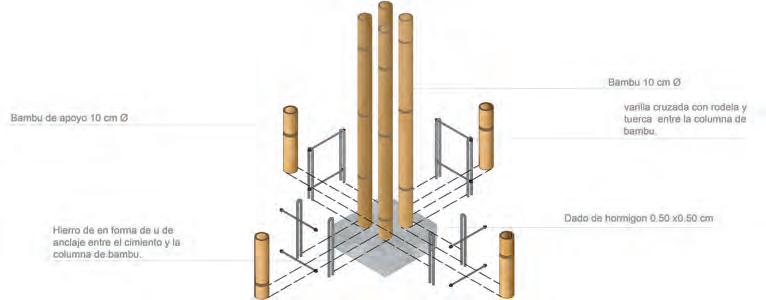

Isometria Detalles -1.35 +3.23 +3.87 +0.20 1. Suelo mejorado 2. Parrilla 3. Zapata 4. Estribos 5. Cadena 6. Hierro en forma de U 7. Varilla salida del cimiento 8. Perno cruzado 9. Bambu 10cm 1 2 3 4 5 6 7 9 Corte por muro Dado de
50x50cm
Fachada
+3.85 +5.20 Corte Bambu de apoyo 10cm Bambu de 10cm Varilla cruzada, perno rodela Hierro en forma de U
6
Dado de madera 4x4cm
Lamina Galvanizada modelo teja 4. Bambu de apoyo 10cm Ø 5. Bambu 10cm Ø 6. Apoyo de bambu 10cm Ø 7. Montante
Bambu 10cm Ø
Perno cruzado
Bambu de apoyo
Ø x 50cm largo
Varilla salida desde el cimiento
Piso madera
Cadena.
Hormigon ciclopeo
Estribos
hormigon

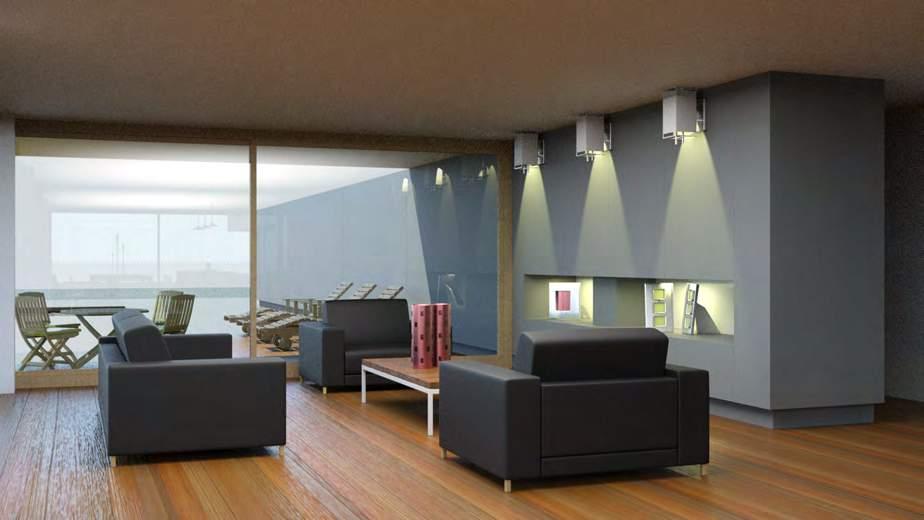

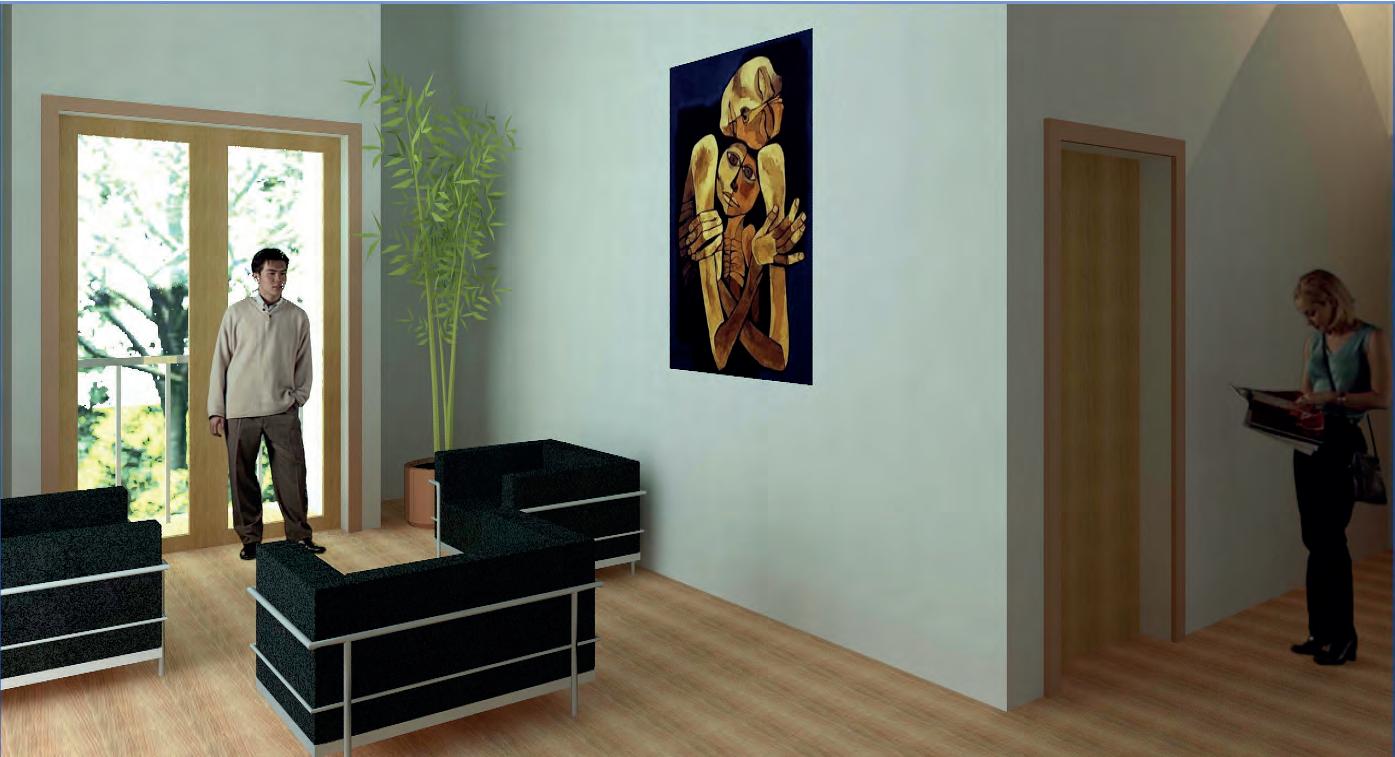

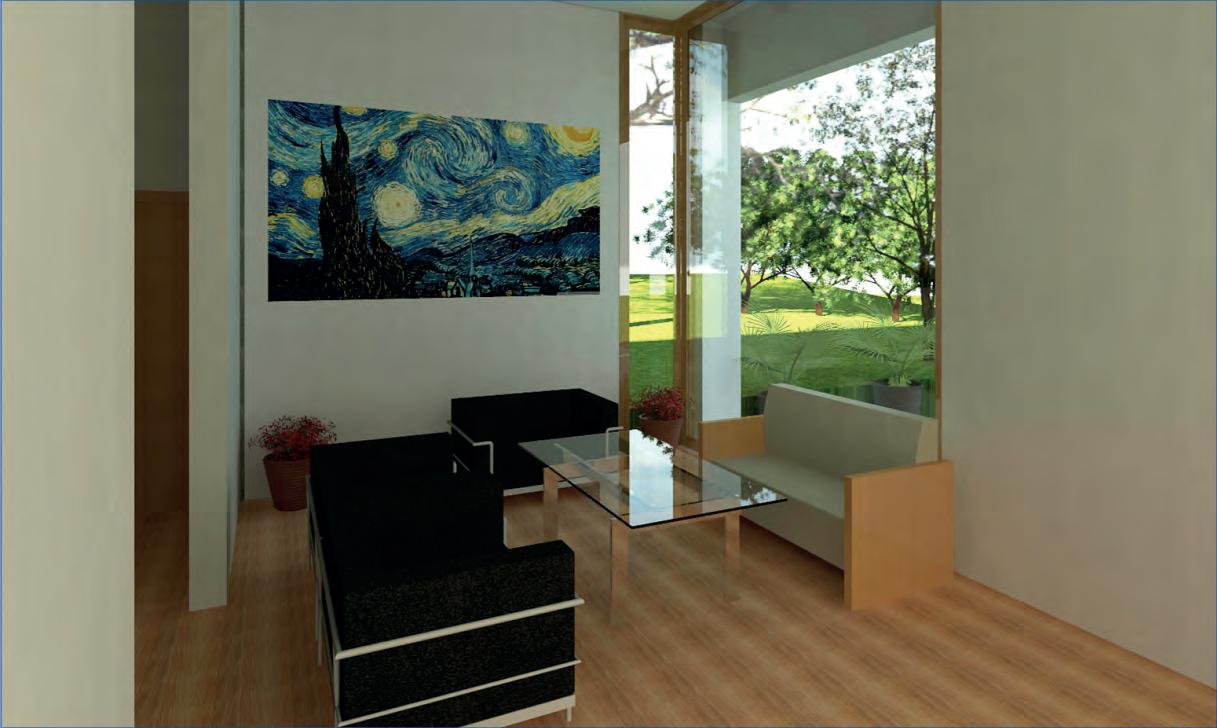

INTERIORES
REPRESENTACIÓN V

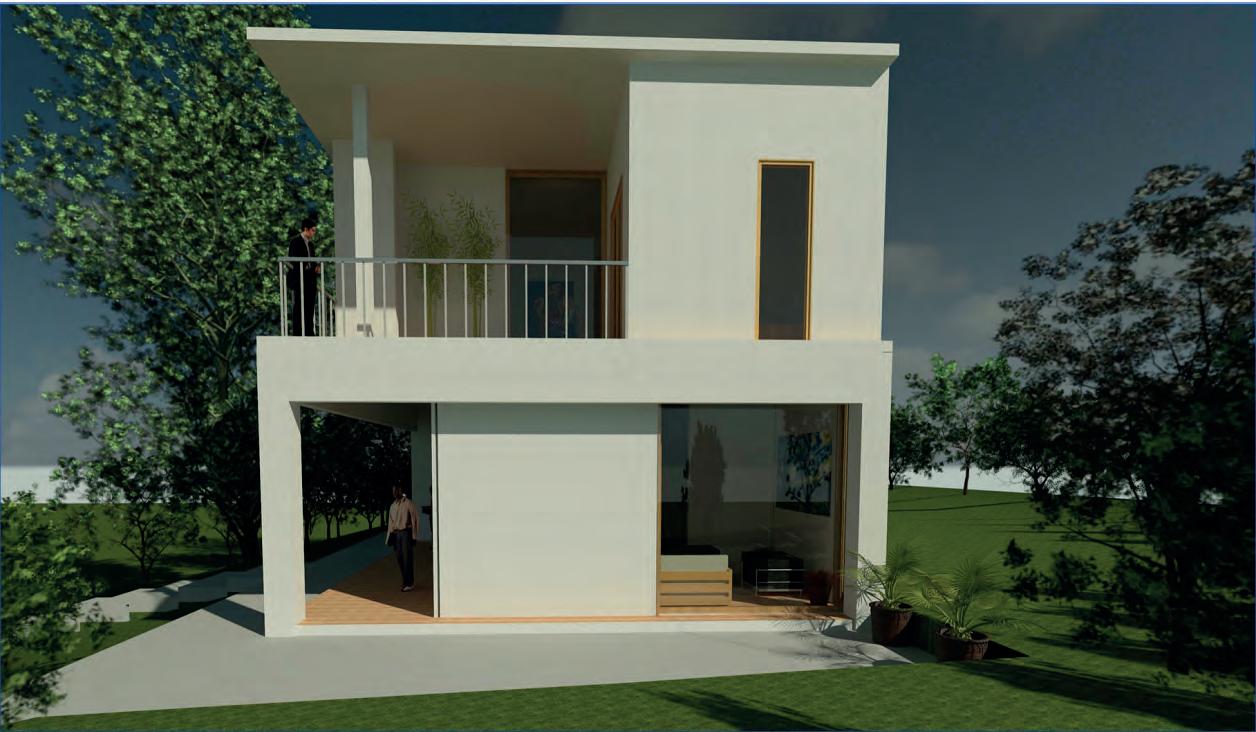

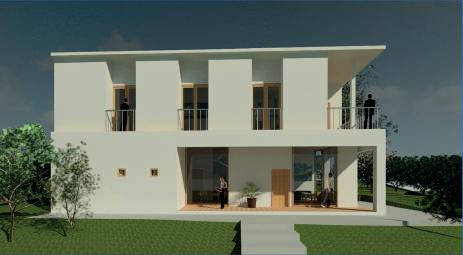

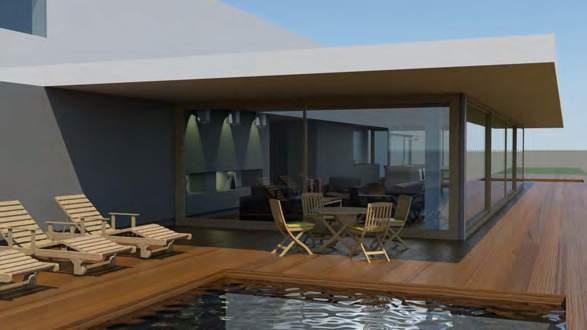

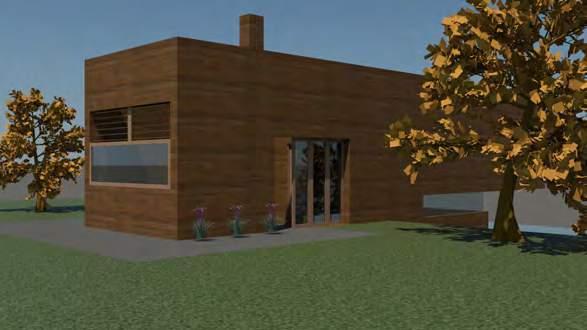

VISULIZACIÓN ARQUITECTONICA EXTERIORES

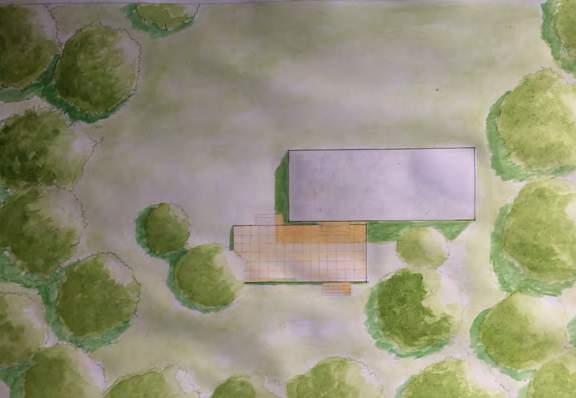

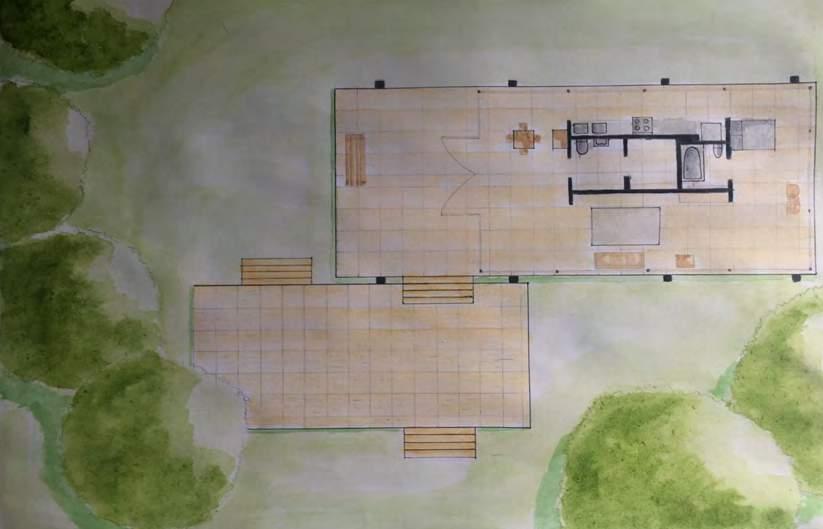

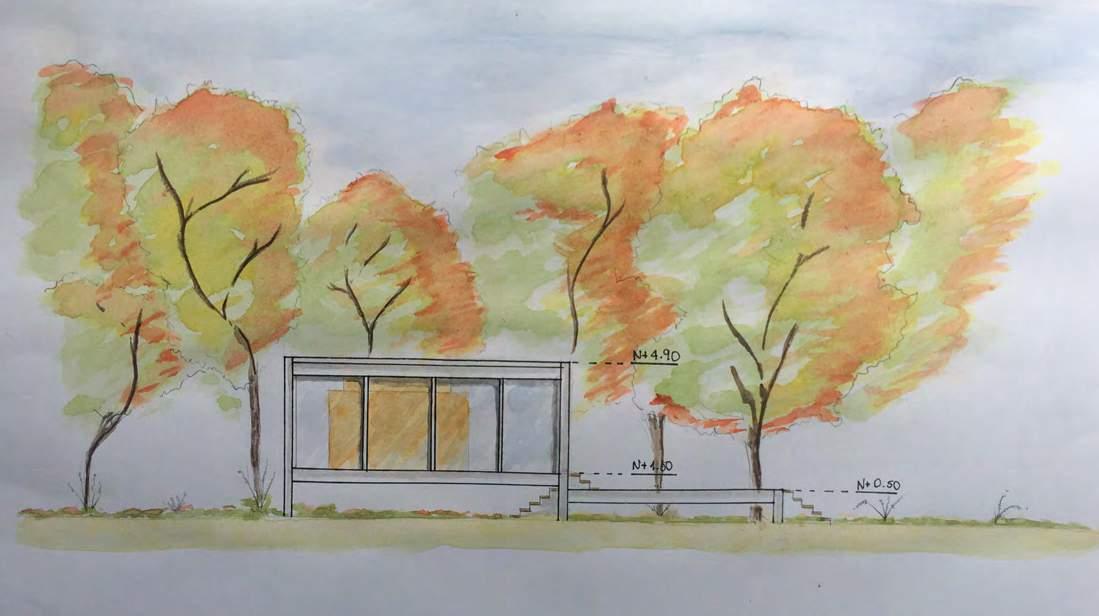

ACUARELA

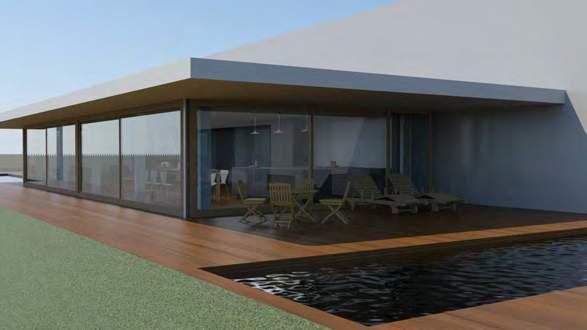

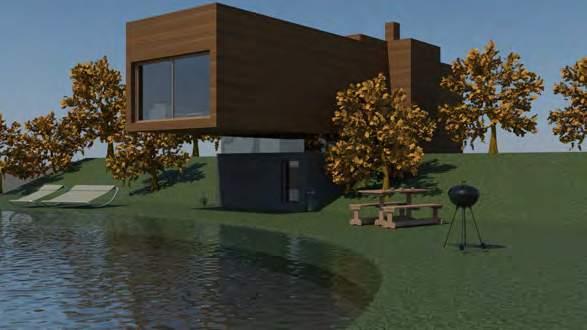

RENDERS
MENCIONES
