HABIATR CON LA MIRADA INTERVENCIÓN EN EL VECINDARIO CENTRO MÉDICO TOMA DE MUESTRAS Y VACUNACIÓN COVID-19
CONECTA VIVIENDA COMÚN BIM Y FACTIBILIDAD EDIFICIO DE OFICINAS Y VIVIENDAS
INTERVENCIÓN EN MI VIVIENDA JARDÍN HORIZONTAL (PROYECTO COLECTIVO)

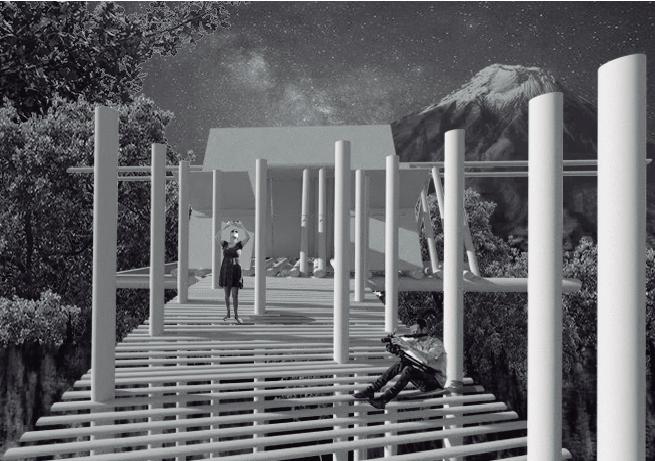

HABITAR CON LA MIRADA 01
Frase
HABITAR
CON LA MIRADA
”Los recuerdos están en el cielo como una estrella que ilumina la noche.”
G&A
Espacio que permite la conexión e interacción de naturaleza y cosmos, donde la persona podrá experimentar distintas sensaciones y sentimientos según el espacio donde se encuentra.
El diseño está pensado para que la persona pueda sentirse a gusto, tranquilo, mantenga privacidad y, lo más importante, la desconexión con la sociedad para que pueda conocerce más a sí misma, recordando cada momento mediante la conexión nocturna con la estrella, logrando ser parte del entorno que lo rodea.
Con el proyecto se busca:
- Relación indefinida entre la persona y el entorno.
- No existe un límite definido para ser habitado.
K- Libertad y la sensación de estar en todos los lugares al mismo tiempo.
ECUADOR

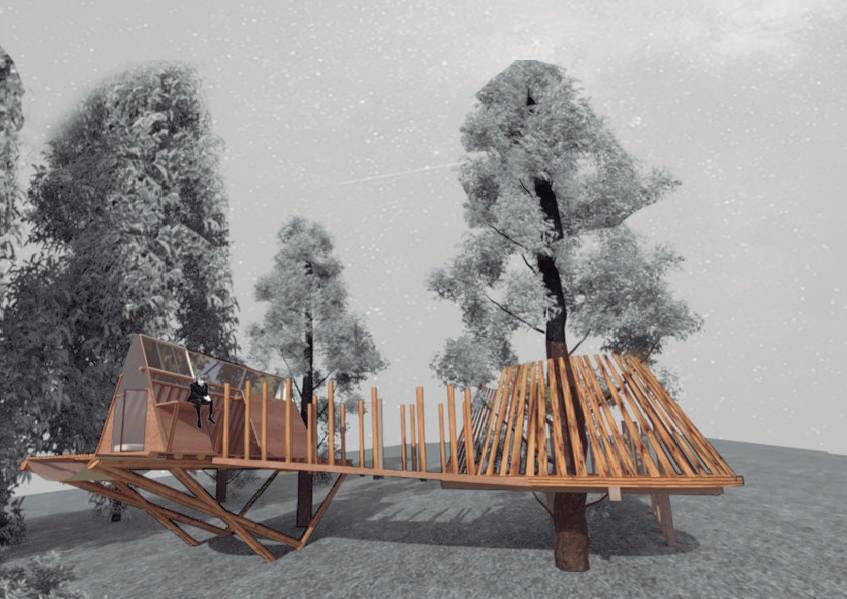

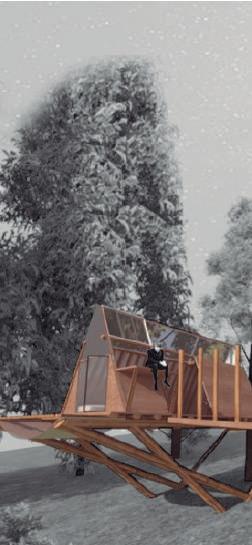

BAÑOS DE AGUA SANTA RUNTÚN / CASA DEL ARBOL

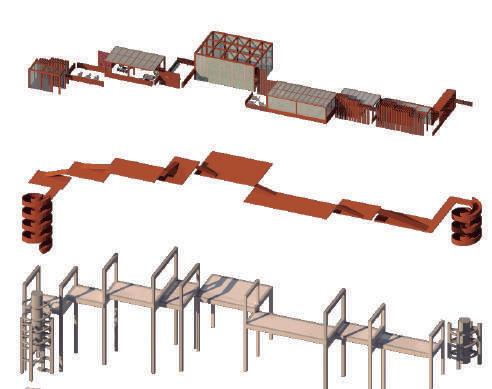

MATERIALIDAD
La materialidad que predominada en el proyecto es la caña y carrizo, materiales que se los obtiene por la Zona de Baños de Agua Santa en la que fue implantada el proyecto.
1 2 3

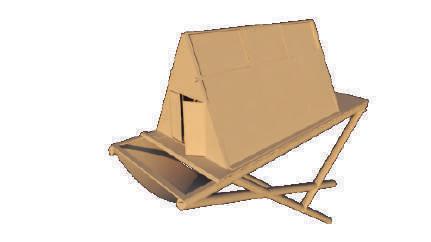

Paneles Corredizos de Madera.
Recubrimiento Interior de vidrio
4 5

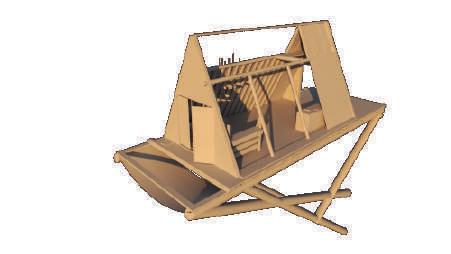

Correas de entre piso (Caña)
Vigas de soporte (Caña)
Estructura de soporte (Caña)
1 2 3 4 5 6 7
Estructura interna de Caña. 6 7
Lana de Vidrio
INTERVENCIÓN EN LA VECINDAD 02
INTERVENCIÓN
EN LA VECINDAD

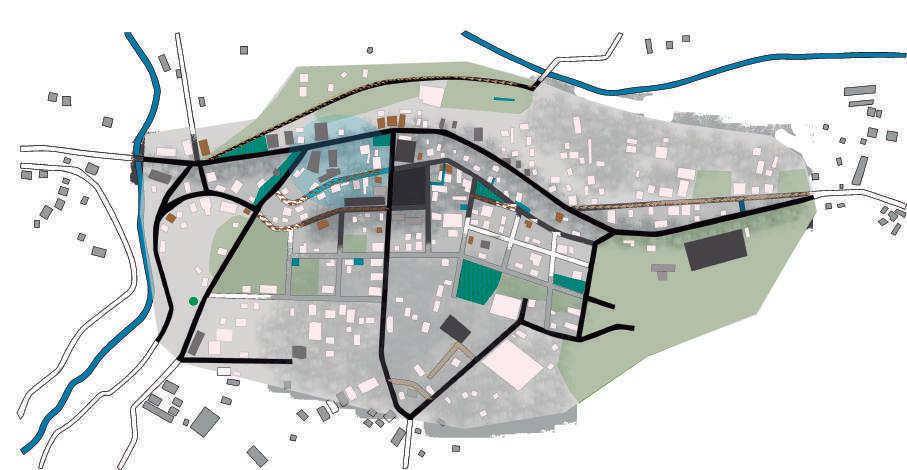

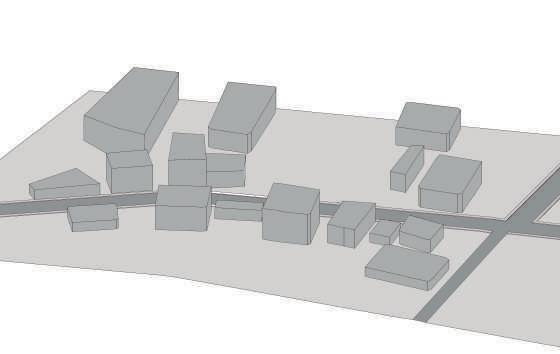

La investigación del lugar se realizó en la ubicación Baños de Agua Santa, en la parroquia Ulba.
A través del mapeo se diagnosticó como principal problema la falta de privacidad, específicamente en los espacios concurridos, ya que varios usuarios residentes y no residentes de la vecindad transitan por ese lugar. El origen del problema nace a partir de que es una vía no muy transitada vehicularmente, permitiendo que los usuarios se movilicen sin ningún problema peatonalmente. Además, es una vía de principal conexión con los espacios colectivos y lugares de servicio como tiendas. Por lo tanto, el objetivo es obtener privacidad por medio de límites para los usuarios que viven y circulan en la zona.
¿Qué obra se necesita proyectar?
Se necesita proyectar un filtro espacial como un recorrido que mantenga privacidad entre los espacios públicos y privados, creando límites interiores y exteriores como un mecanismo de resolución.
PRIVACIDAD R RECORRIDO E LUGARES DE ESTANCIA
E R
E E
Un espacio donde habitan personas delimitado dentro de un área.
VECINOS ° Amable ° Tranquilo °Privacidad
RECORRIDO
ESPACIOS NECESARIOS TIENDAS, PELUQUERIA, MECÁNICA, FARMACIA, PANADERIA.
POTENCIALIDADES
ESPACIOS COLECTIVOS
RESTAURANTES Y HOTELES PARQUE COLISEO, CANCHA, ESTADIO
ESCUELA ESPACIOS VERDES MIRADOR DE ULBA TERRENOS BALDIOS
IGLESIA LUGARES DE ENTRETENIMIENTO
NO LUGARES
TERRENOS BALDIOS CALLEJONES, VEREDAS
CARRETERAS
ESPACIOS
CONCURRIDOS NO MUY CONCURRIDOS
AMPLIAS NO TRANSITADAS VEHICULARMENTE ESTRECHAS NO TRANSITADAS VEHICULARMENTE

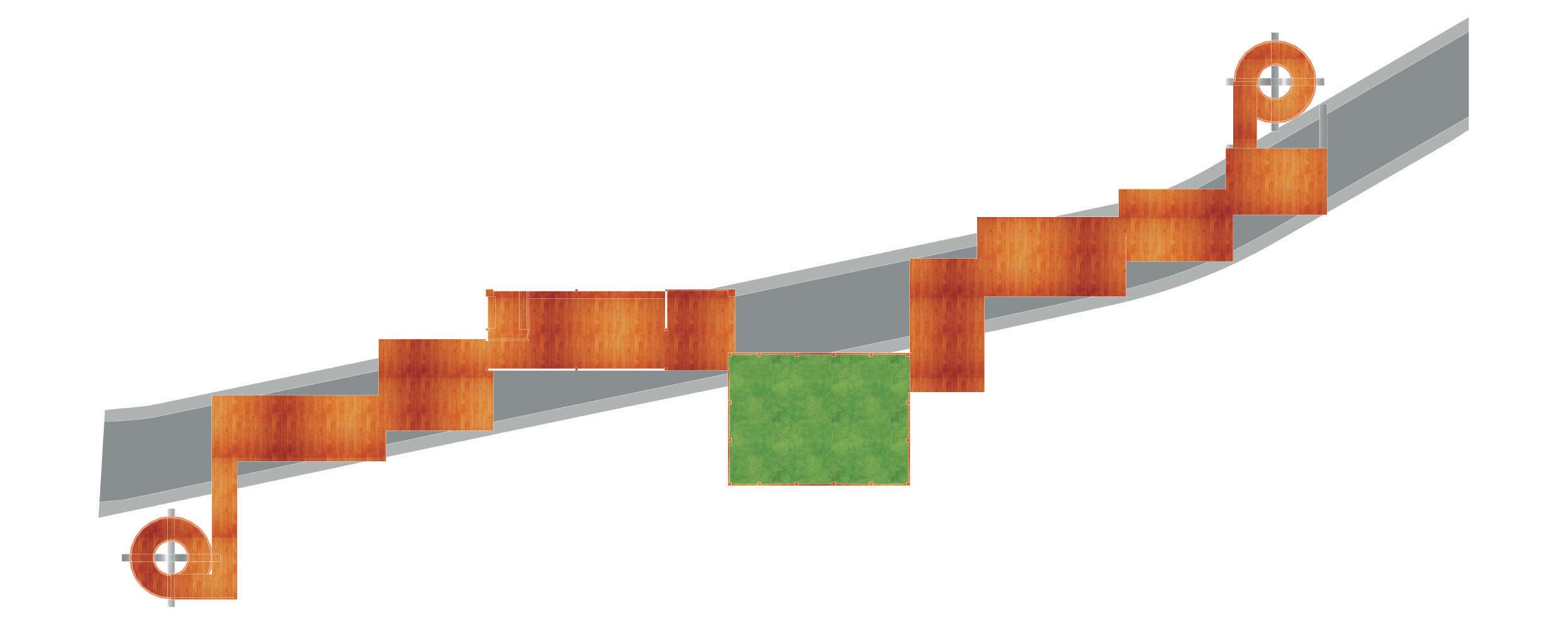

El primer punto se definió mediante en ancho de la vía que necesita resolver su privacidad. Ancho de 8.70 m
MÉTODO DE UNIÓN
¿QUÉ ES LA VECINDAD? 22.70 14.07 8.70 5.37 2.05 1.26
0 10 20 50

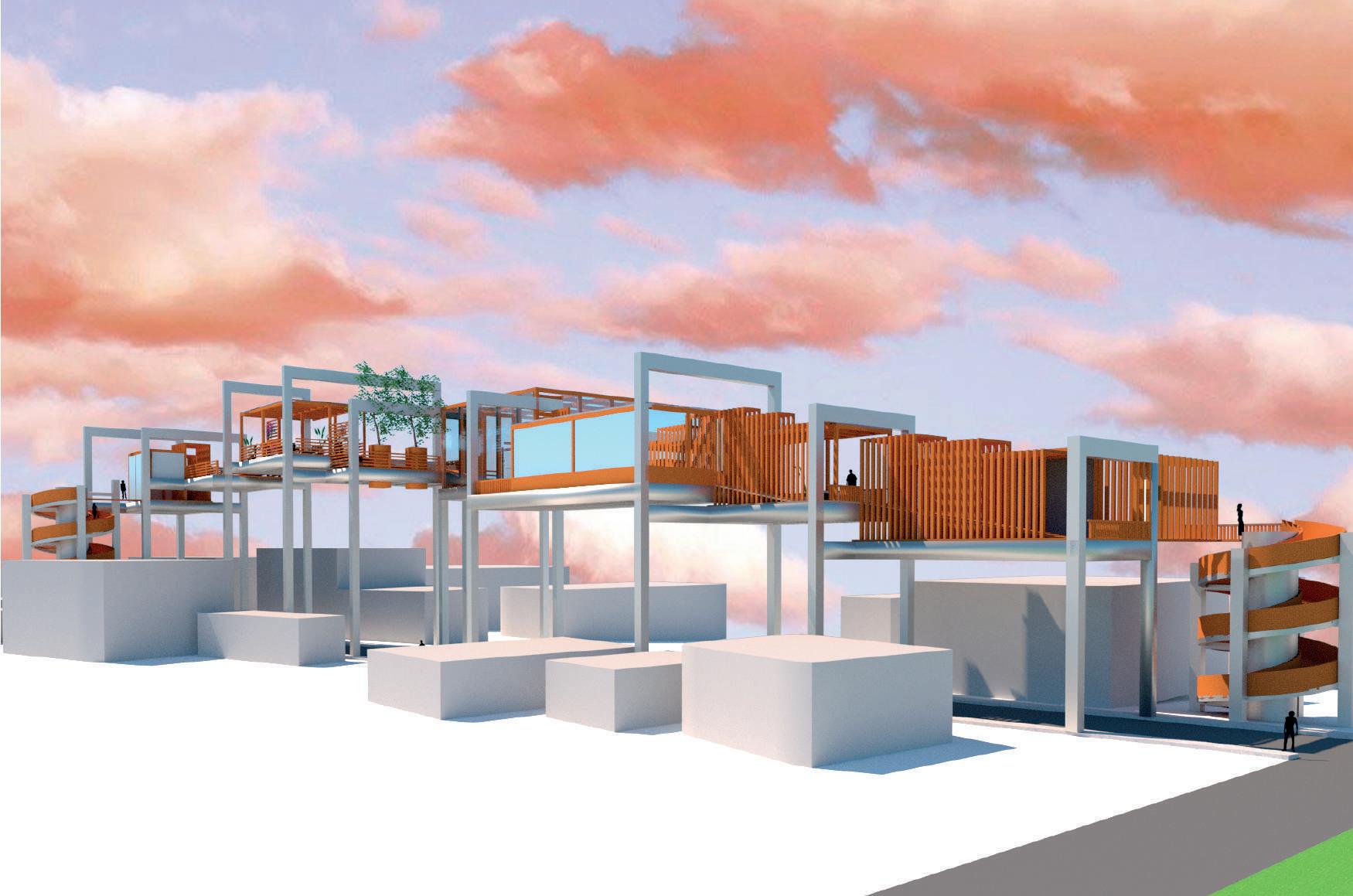

Maqueta virtual Recorrido virtual
03

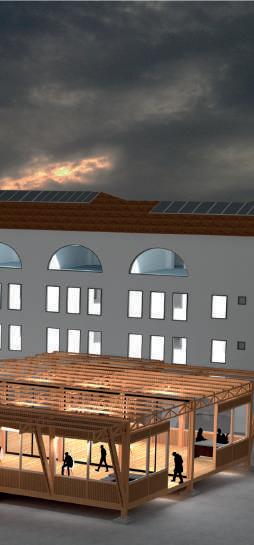

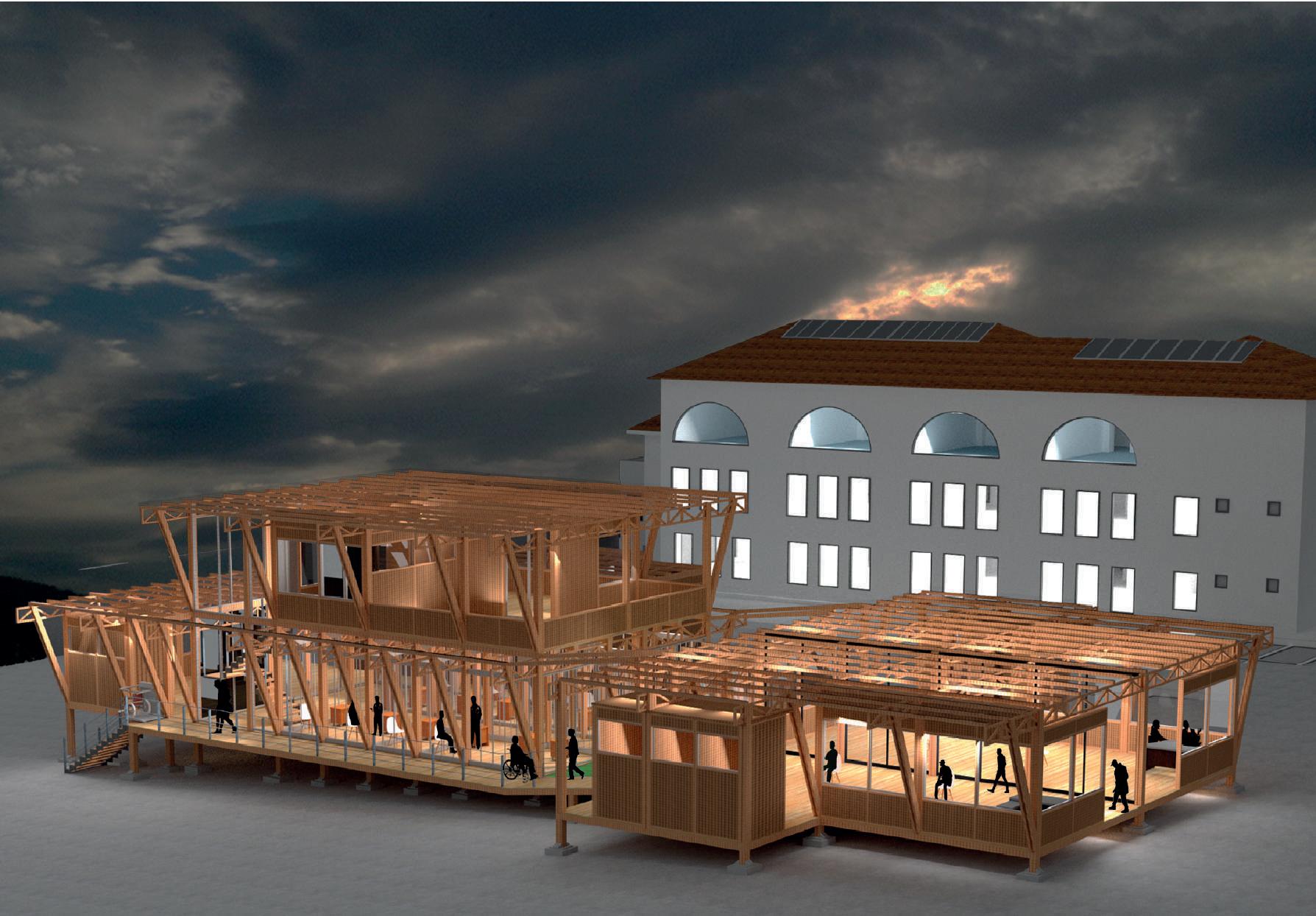

CENTRO MÉDICO DE TOMA DE MUESTRAS Y VACUNACIÓN
COVID -19
VAN
Superposición de elementos (circulo y rectángulos) con un eje central que divide simétricamente al el partido geométrico.
Giovanna Silva
La investigación se realizó en la ubicación Parqueadero FADA de la Pontificia universidad Católica del Ecuador, a través de un análisis se diagnosticó como principal problema la falta de un espacio adecuado para la toma de muestras y vacunación covid - 19.
Se necesita proyectar un filtro espacial a partir de un recorrido de espacios de estancia para la toma de muetras y vacinación covid- 19, que mantenga una relación interior exterior con el entorno, ventilación, amplitud y comodidad para que el usuario se sienta seguro, creando diferentes módulos cada uno con su respectiva necesidad.
NOMBRE DEL PROYECTO

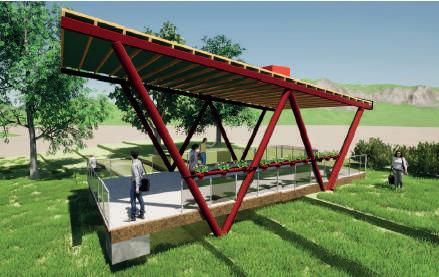

El proyecto se llama se VAN ya que parte de una composición lineal, y atraves de este se hizo un diseño pensando en la seguridad del tanto del usuario como el del médico.
zona de descanso (medicos)
zona desinfección (medicos)
zona de vacunación vehiculos
zona de descanso y alimentación (medicos)
Almacenamiento
sala de espera
zona de observación
zona de toma de muestras y Vacunacion
sala de espera
zona de desinfección

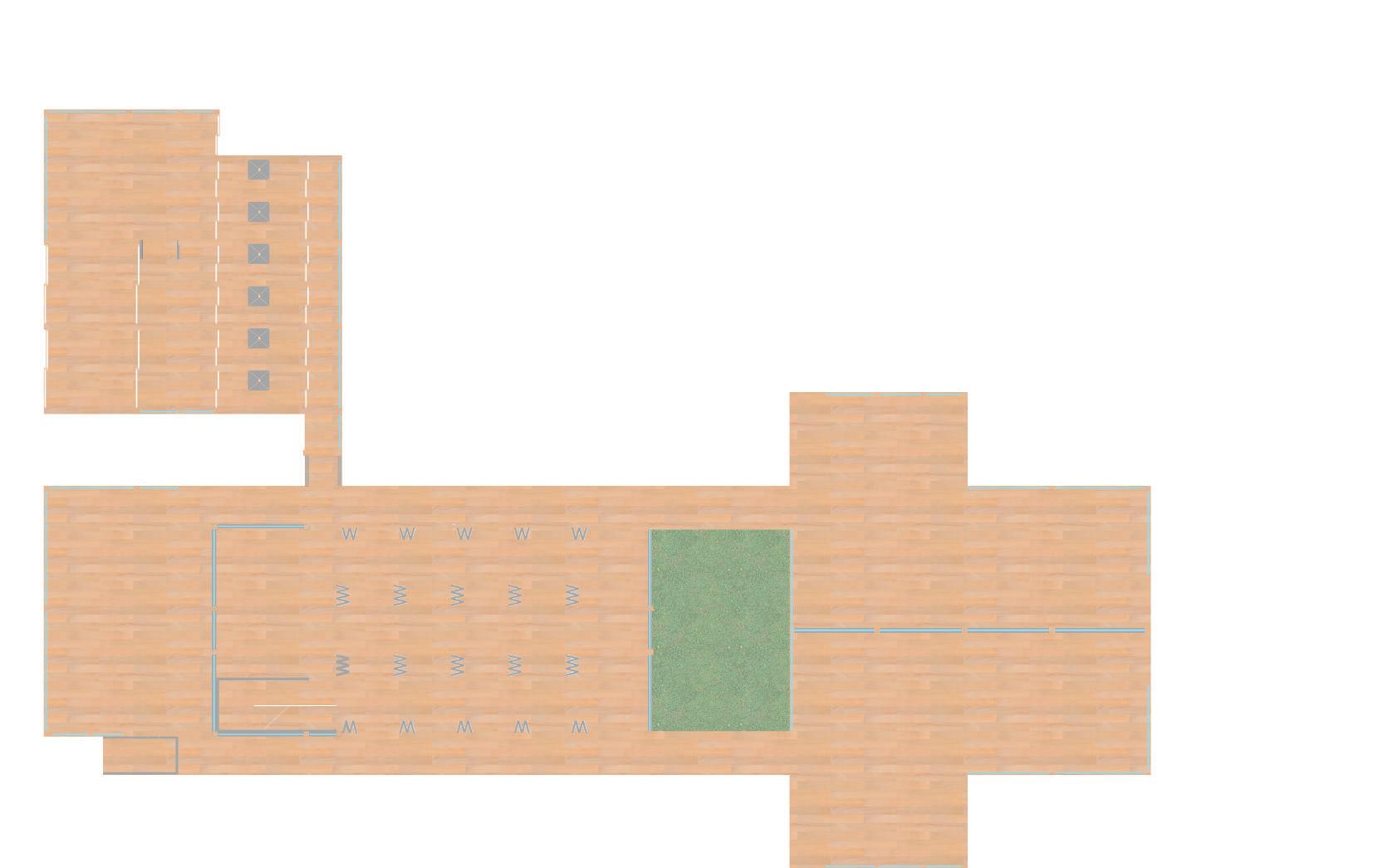

PRIMERA PLANTA
SEGUNDA PLANTA
Fachada Posterior

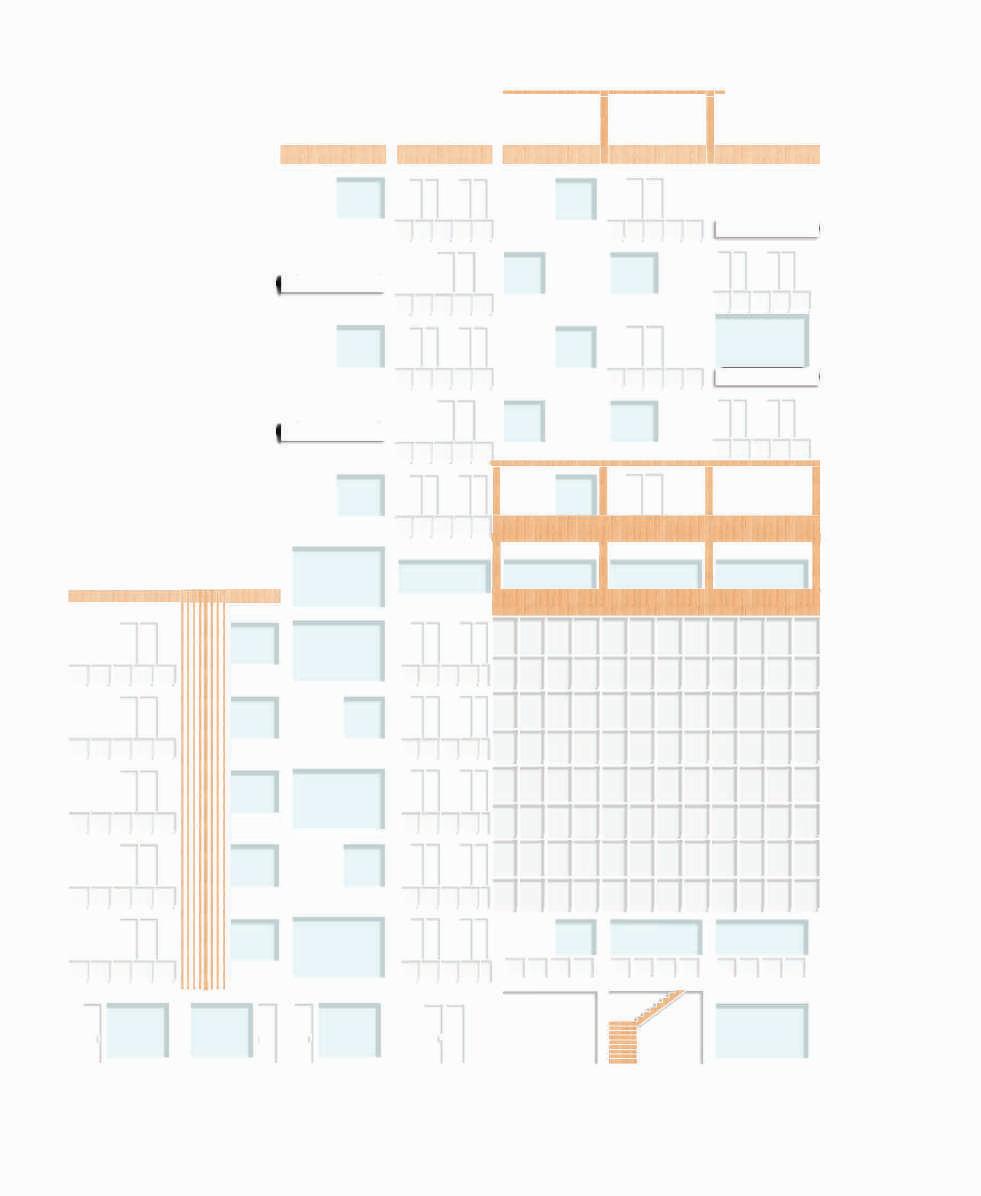

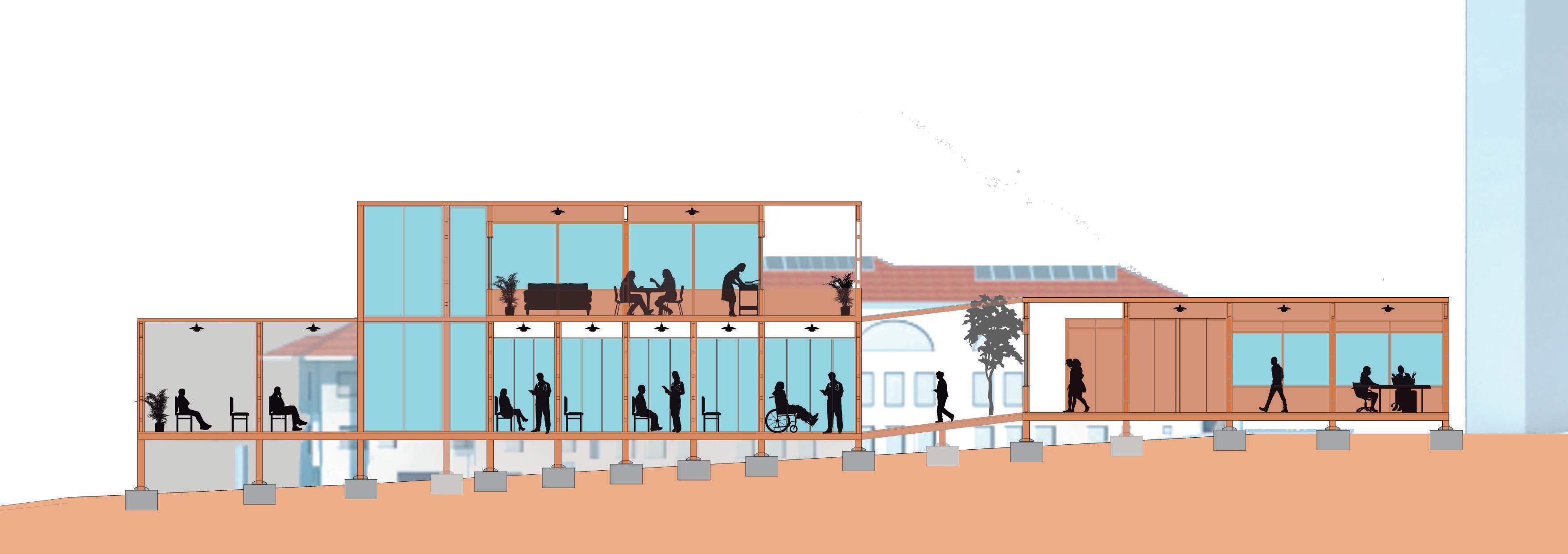

Corte B - B
CRITERIO ESPACIALIDAD
Los espacios deben ser amplio, que tengan relación interior exterior con el entorno, espacios ventilados, iluminados y seguros para los usuarios.
CRITERIO MATERIALIDAD Y ESTRUCTURAL
La materilidad del proyecto es de madera, ya que le permite ser desmontable, y tener una conexión agradeble con el medio ambiente.
La estrucutura es en madera conformado por plintos y vigas para que sontenga los diferentes módulos del proyecto por la pendentiente que tiene el terreno.
Columna de madera 20 x 20 cm Viga de madera 20 x 20 cm
DETALLE CIMENTACIÓN
Piso de tablón madera 30 x 80 cm
Placa de anclaje en L de metal Perno de anclaje
Placa de metal (Unión columna cimentación)
Pernos autoperforantes
Parrilla de cimentación Varilla de 4 mm
ESC: 1:100
DETALLE VENTANA Y MURO
Tabique de soporte madera superior Gotero Vidrio 4 mm
Perfil de aluminio
Tornillo tirafondo Poliestireno
Paneles de OBS interior Paneles de OBS exterior
ESC: 1:100
Tornillo para madera Placa de metal unión columna cercha
Columna doble de madera 20x20cm
DETALLE CERCHA
Viguetas de madera 10x0.8 cm Acrilico 10 mm
Cerchas de madera 10x50 cm
Placa de metal (unión columna cercha)
ESC: 1:100
DETALLLE DE ANCLAJE DEL MURO
Poliestireno
Panel de OBS interior
Panel de OBS exterior
Tornillo tirafondo
Tabique de soporte madera inerior
Tablón de madera 0.05mm
Machimbrado
ESC: 1:100
Placa de Metal
Pernos autoperforantes
Unión columna cimentación
Parrilla de cimentación
Machimbrado (Entablado de madera)
Correas de madera 10x0.5 cm
Perno de anclaje de metal Placa de anclaje en L de metal
Tabique de soporte madera superior
Gotero
Ventana Fija
Vidrio 4 mm
Tornillo para perfil de aluminio Perfil de aluminio
Poliestireno
Panel de OBS interior Panel de OBS exterior
Tornillos tirafondo Tabique de soporte madera inferior Placa de Metal
Pernos autoperforantes
Unión columna cimentación
Parrilla de cimentación
Viguetas de madera 10x0.8 cm Acrilico 10 mm
Cerchas de madera 10x50 cm
Placa de metal (unión columna cercha)
Machimbrado (Entablado de madera)
Correas de madera 10x0.5 cm
Perno de anclaje de metal Placa de anclaje en L de metal
DETALLE UNIÓN PERFIL DE ALUMINIO A LA VIGA Y COLUMNA DE MADERA
Vigas de madera 20x20 cm
Pernos sujeta la cercha
Cercha de madera 10x 50 cm
Placa de metal Unión columna cerchas
Columna hueca de madera 20x20 cm
Vigas de madera 20x20 cm
Perfil de aluminio
Tornillo para perfil de aluminio
ESC: 1:100
ISOMETÍA DE UN BLOQUE DEL PROYECTO
ESC: 1 :200
Detalle constructivo

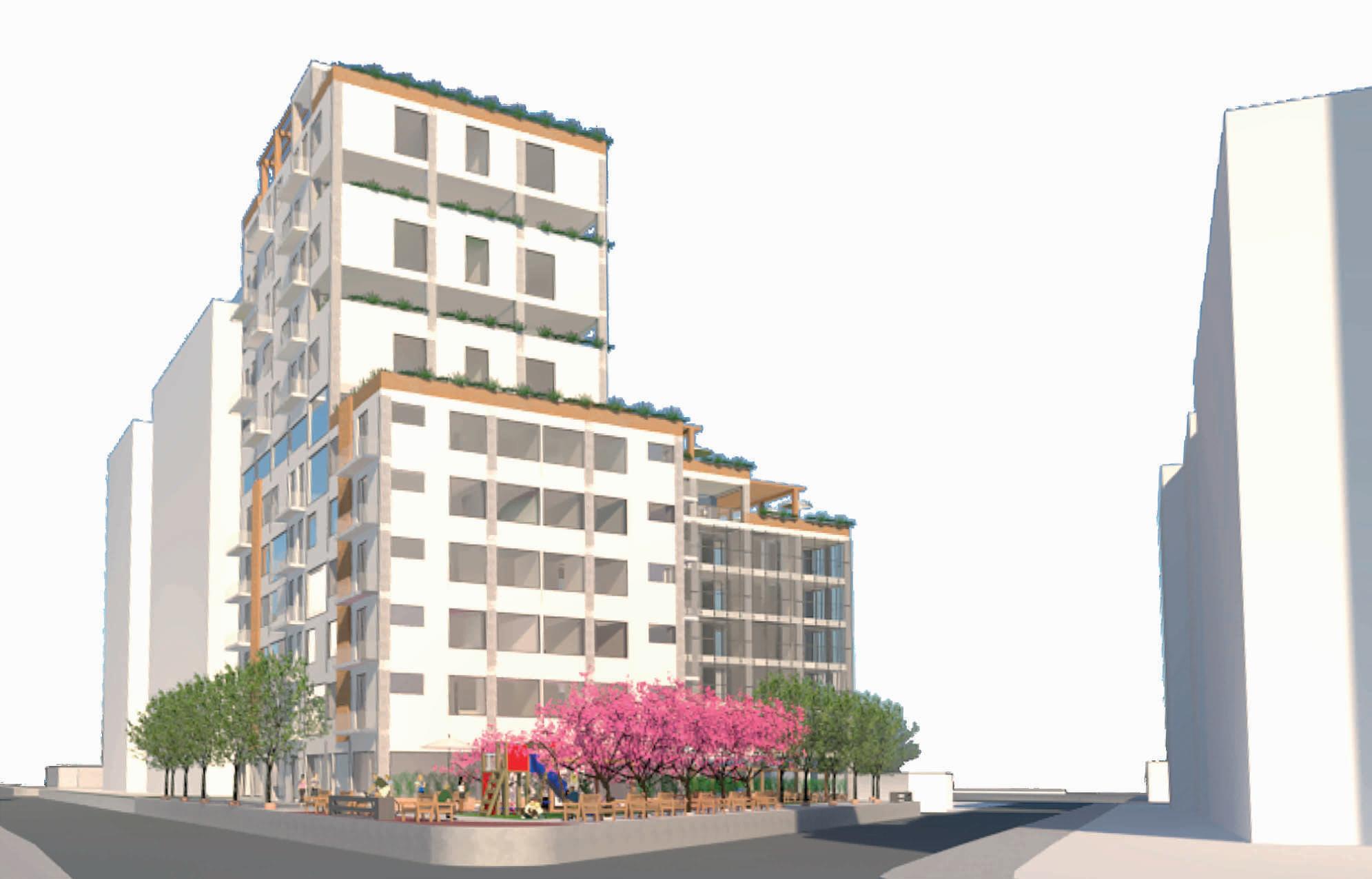

CONECTA
Vivienda Colectiva 04
7
CONCEPTUALIZACIÓN

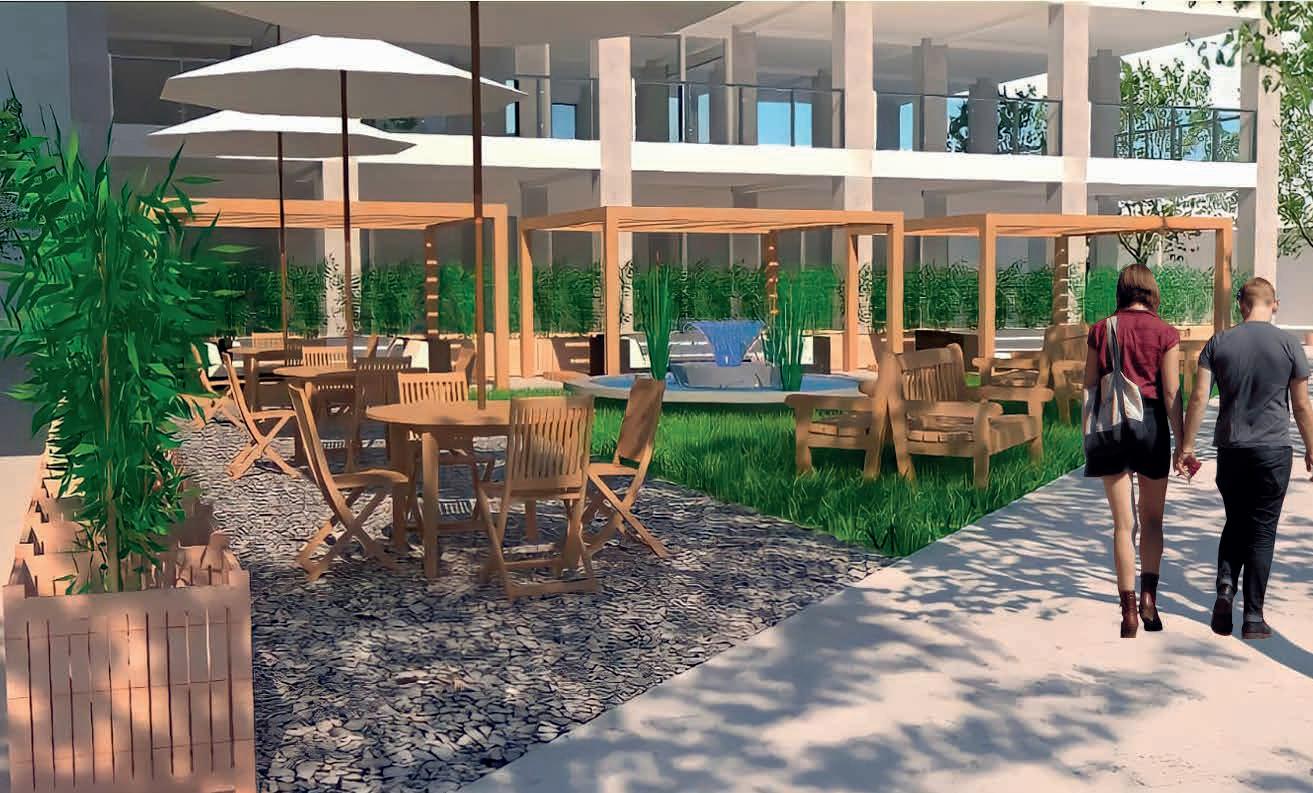

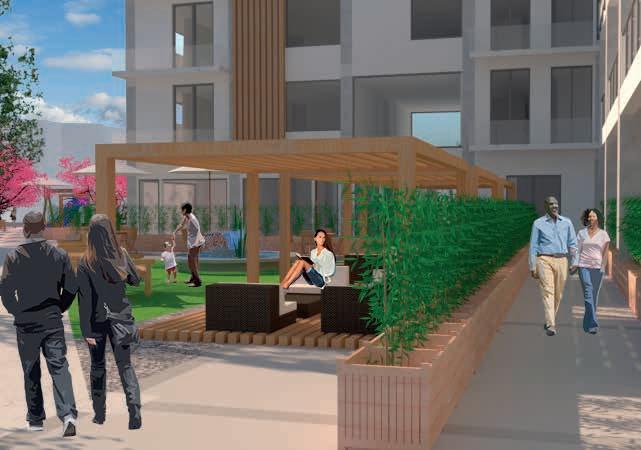

Generar plaza públicas con gran espacio para la convivencia segura de los usuarios de la zona, mateniendo la privacidad.
La forma es para generar espacios una buena ventilación por en covid-19.
División en dos bloques por uso y acople con el entorno.
Dos terrazas en el exterior y una gran plaza en el exterior para brindar seguridad y evitar congestión de los usuarios del proyecto.

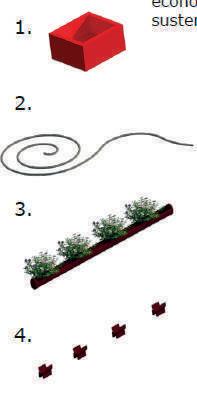

Espacios verdes en cada balcón que se genera por la forma del edificio.
Asoleamiento Habitar
Forma del edicio: Pisos entercalados para sombra.
Bloque adosado por el asoleamiento.
ESTRATEGIAS
Ventilación
Diferentes alturas y posiciones en cada piso para ventilación y sombra.
Habitar un epacio con vegetación y ventilación natural por el covid19
Planta Baja
Área comunales
Planta de comercio. Locales comerciales / arriendo Espacio púbico Circulación que rodea al edificio. Circulacion en el edifico que conecta a la dos avenidas Iñaquito y Nuñez de Vela. Plaza pública semicubierta
Planta de comercio / social
Locales comerciales / arriendo Espacio semipúbico Espacio social para la personas que residen en el edifcio Diferentes actividades
Vivienda Área administrativa
Planta administrativa Espacio privado Oficinas de 30m2
Planta de vivienda Espacio privado Vivienda vis de 60m2 Vivienda familiar de 90m2
10
9
10 E V V V C EN E P ZN C ZC OF OF OF ZC C ZC Av. Iñaquito Av. Nuñez de Vela Av. Jose Padilla ZN ZC OF
Equipamiento Vivienda Zona
Plaza
Ducto de gradas
2 1
Comercio Oficinas
Comunal Parqueadero
Pública Circulación
Acensor

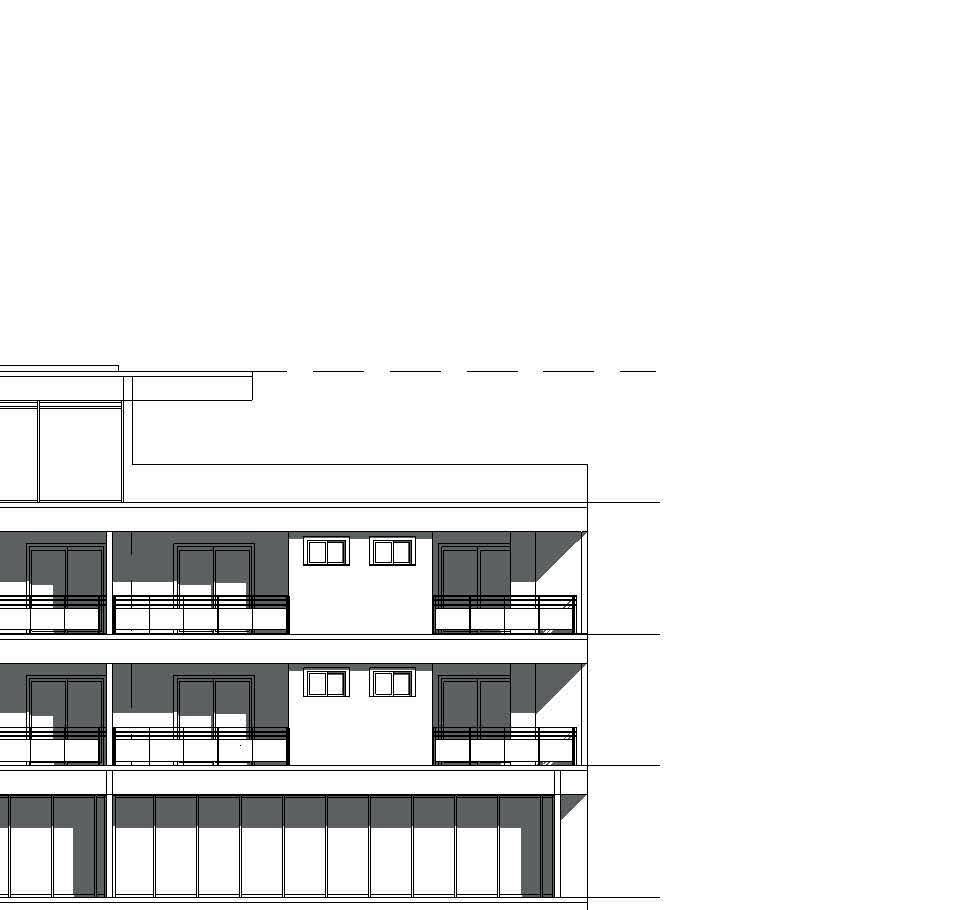

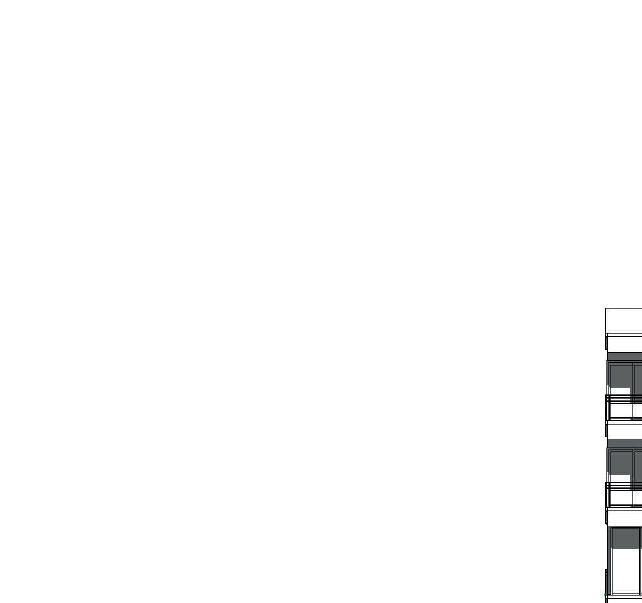

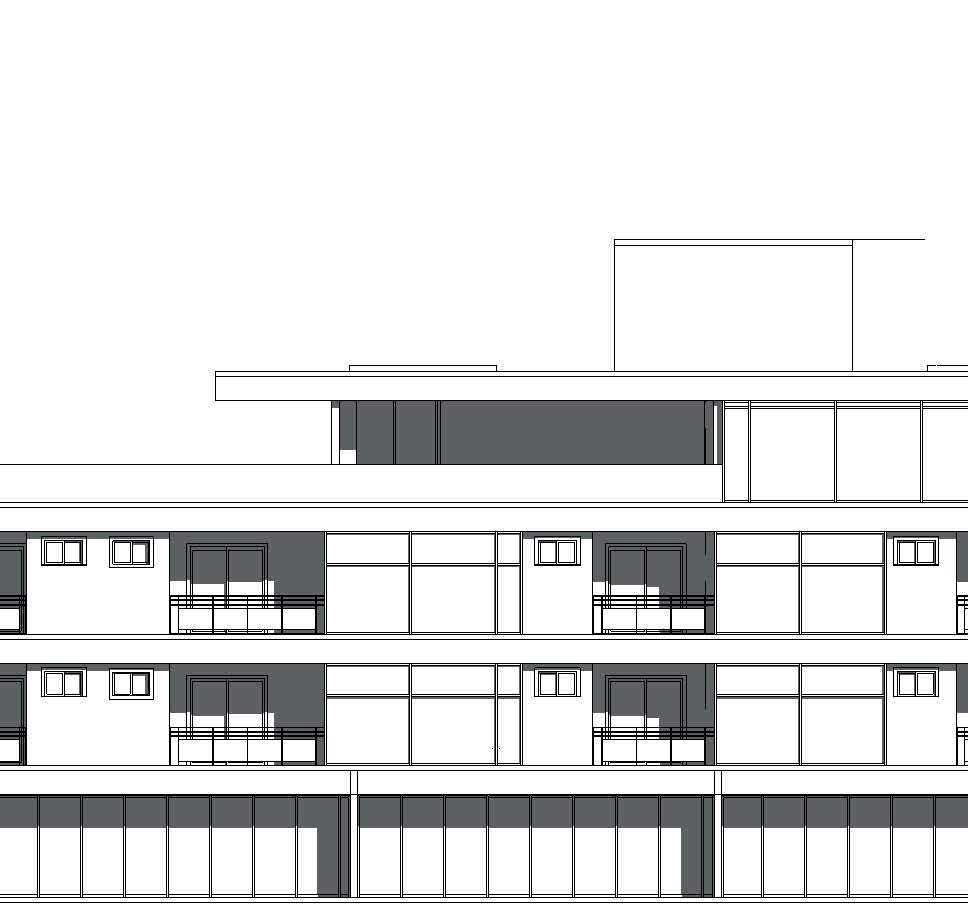

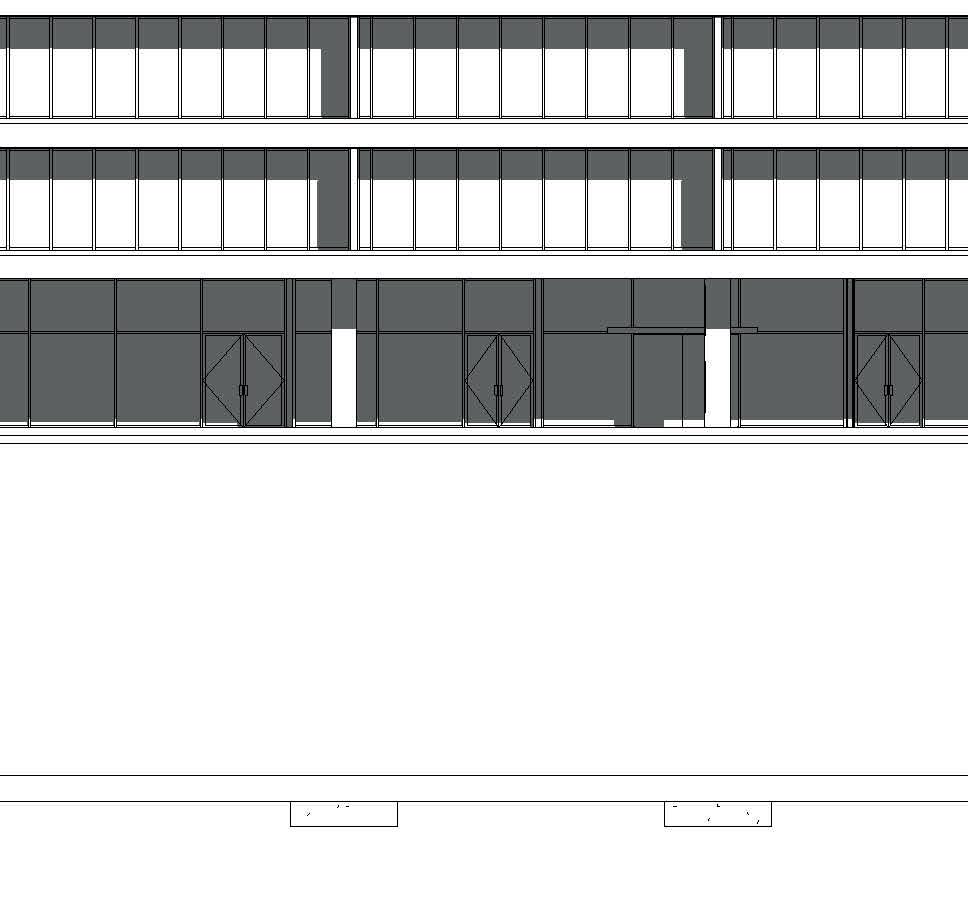

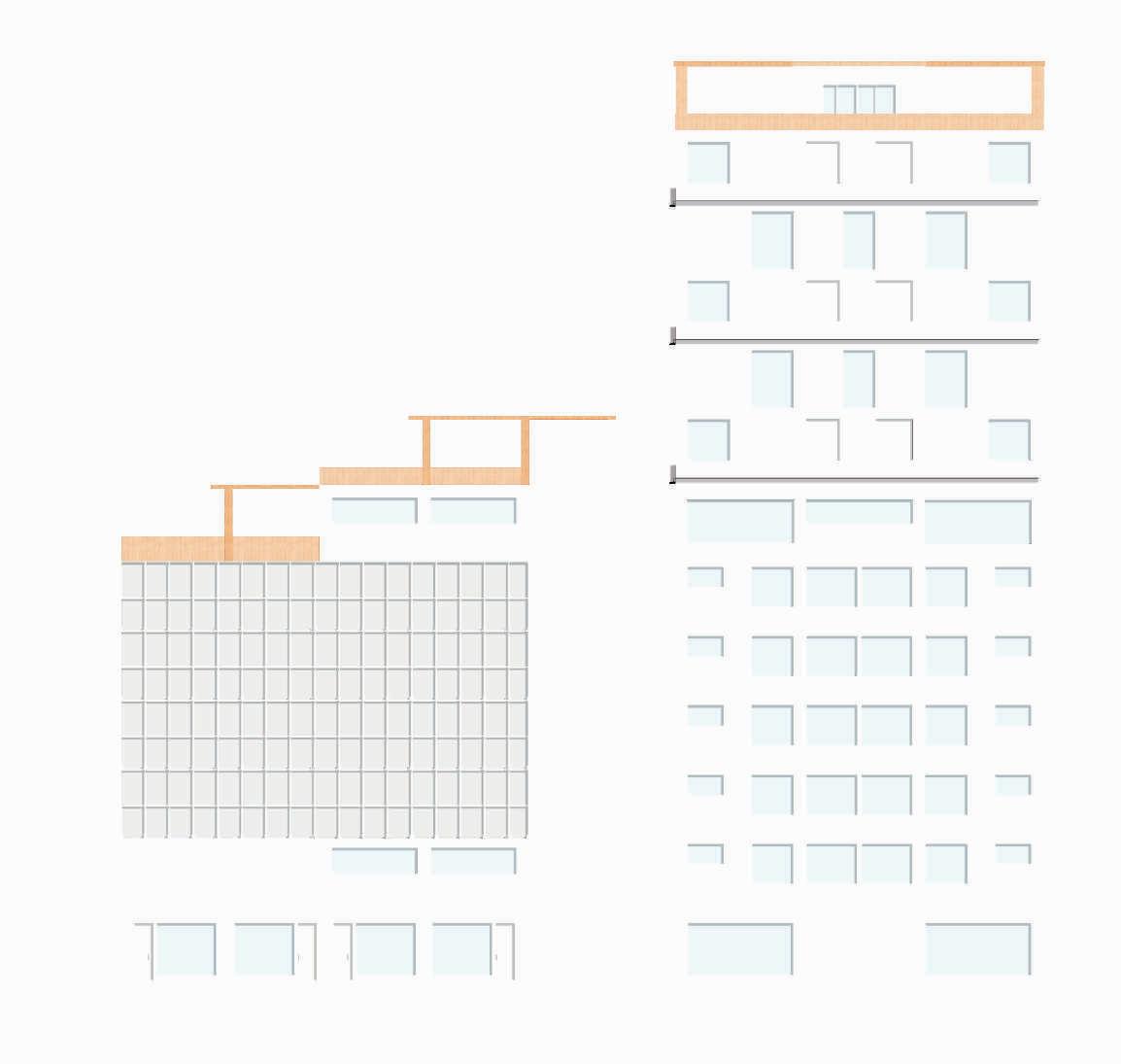

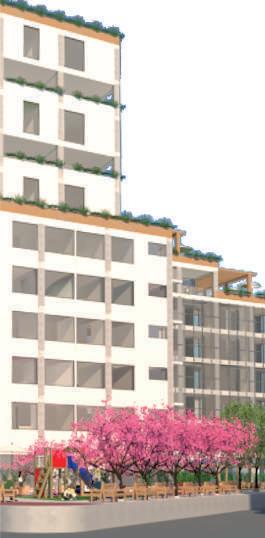

Fachada Este
Av. José Padilla

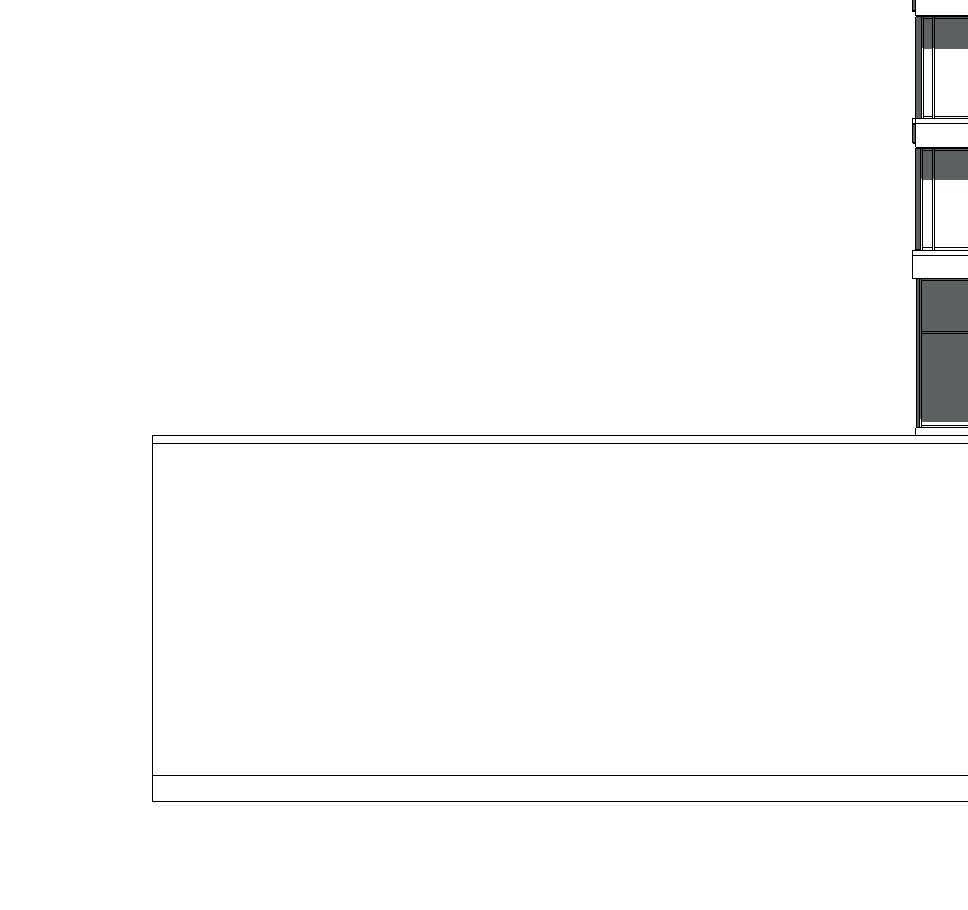

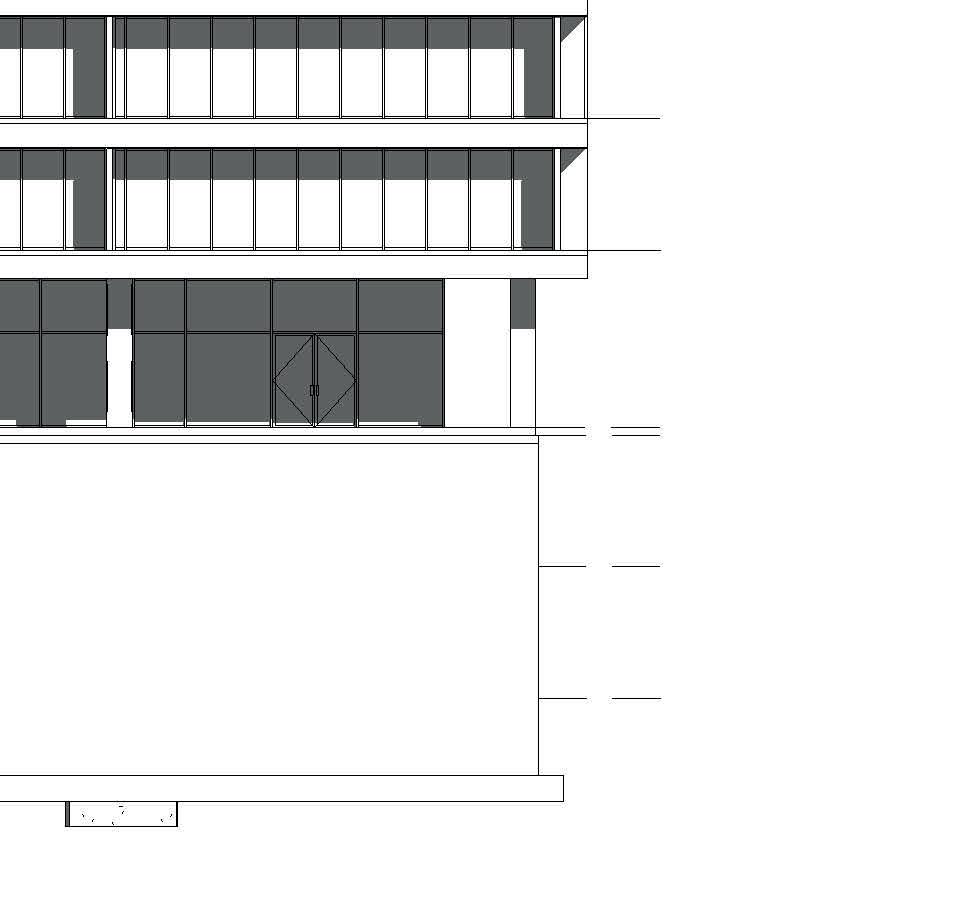

Fachada Sur Av. José Padilla
Av. Iñaquito J 5 5 5 G H F 5 4 E 4 D 6 C 6 B A 6
Av. Nuñesz de Vela

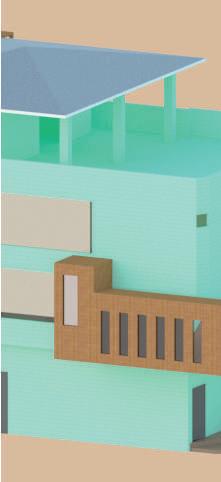

INTERVENCIÓN EN MI VIVIENDA 05
Intervención III @giovasilva.13
Baños de Agua Santa
INTERVENCIÓN EN MI VIVIENDA
El proyecto esta ubicado en Baños de Agua Santa, Parroquia Ulba.
Inmediato Barrio Real
-Seguro -Lejos de la cuidad -Comercio, transitado -Rodeado de Vegetación -Respetan la privacidad
Mediato
Vecindario -Seguro -Vecinos tranquilos, amables -Respetan la privacidad
Lejano Parroquia Ulba
-Seguro -Lejos de la cuidad -Comercio, transitado -Visual al volcán Tungurahua

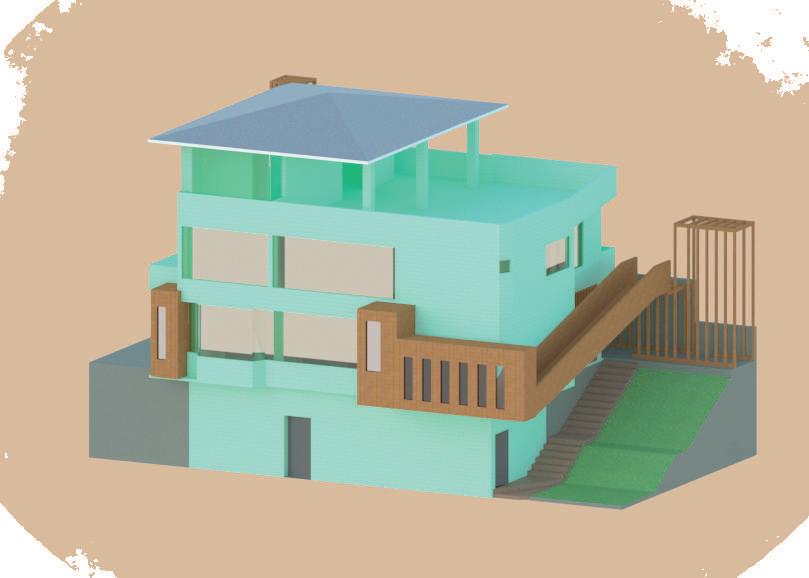

Maqueta virtual
VIVIENDA
VECINDARIO
BARRIO REAL

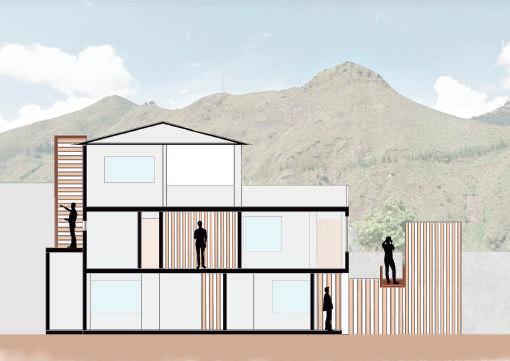

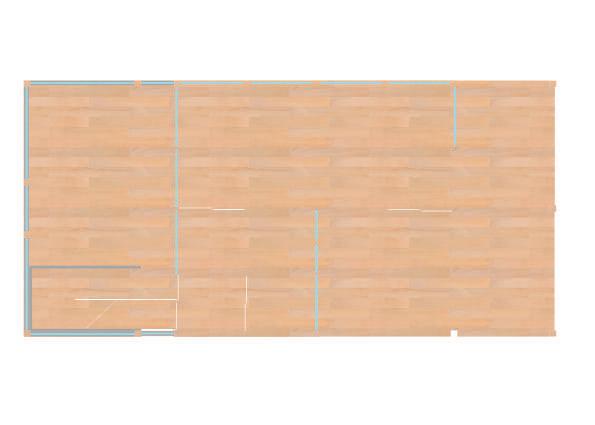

Primera planta
Sengunda planta
CONTEXTO: Paisaje imponente.
CONCEPTO: Realación con paisaje.
RECIPROCIDAD: Interacción
ESTRATEGIA: Recorrido
MATERIALIDAD: Madera
El primer punto se definió mediante el recorrido que forma las gradas en la vivienda, conecta dos extremos. El largo es de 10m.
Se utilizó la proporción áurea (1.618) para la composición.
MÉTODO DE ÚNION
COMPOSICIÓN 10.0 6.18 3.82 2.36 1.46 0.90 0.56 0.34 0.21 0.12
Sengunda planta
Primera planta

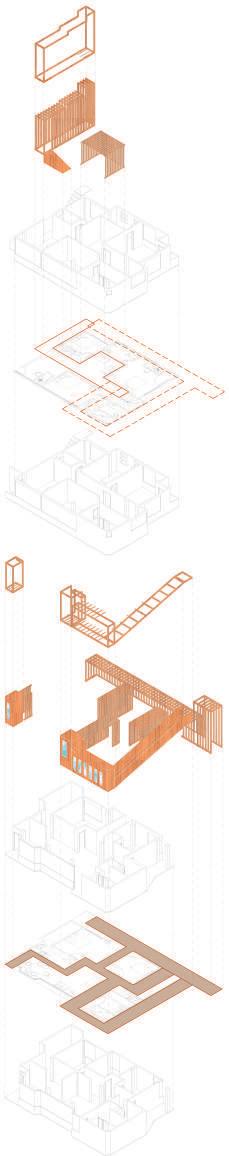

Detalle constructivo
+0 00
+8 50 +10.70 +11 90 +5 80
Fachada principal
Fachada Lateral

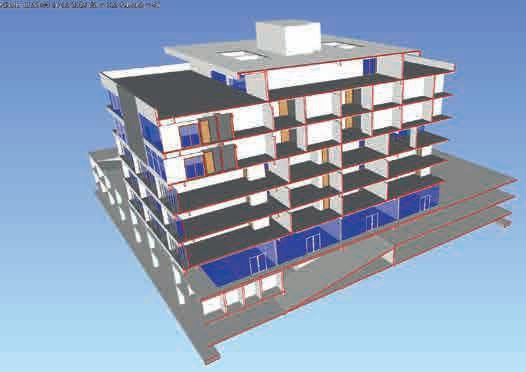

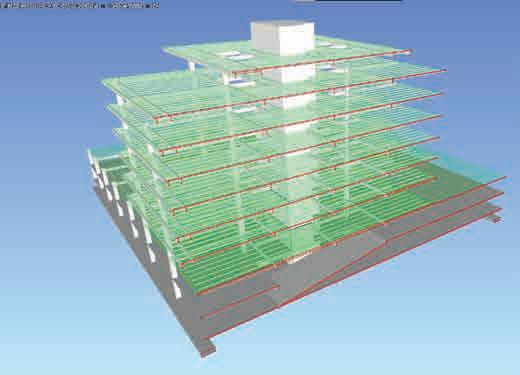

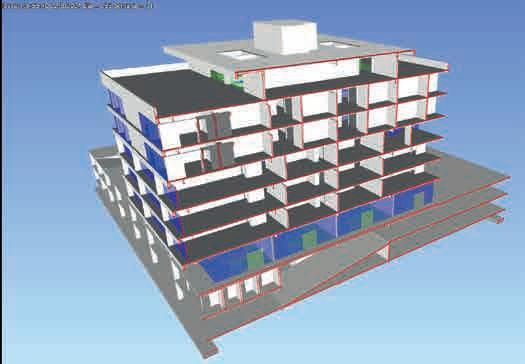

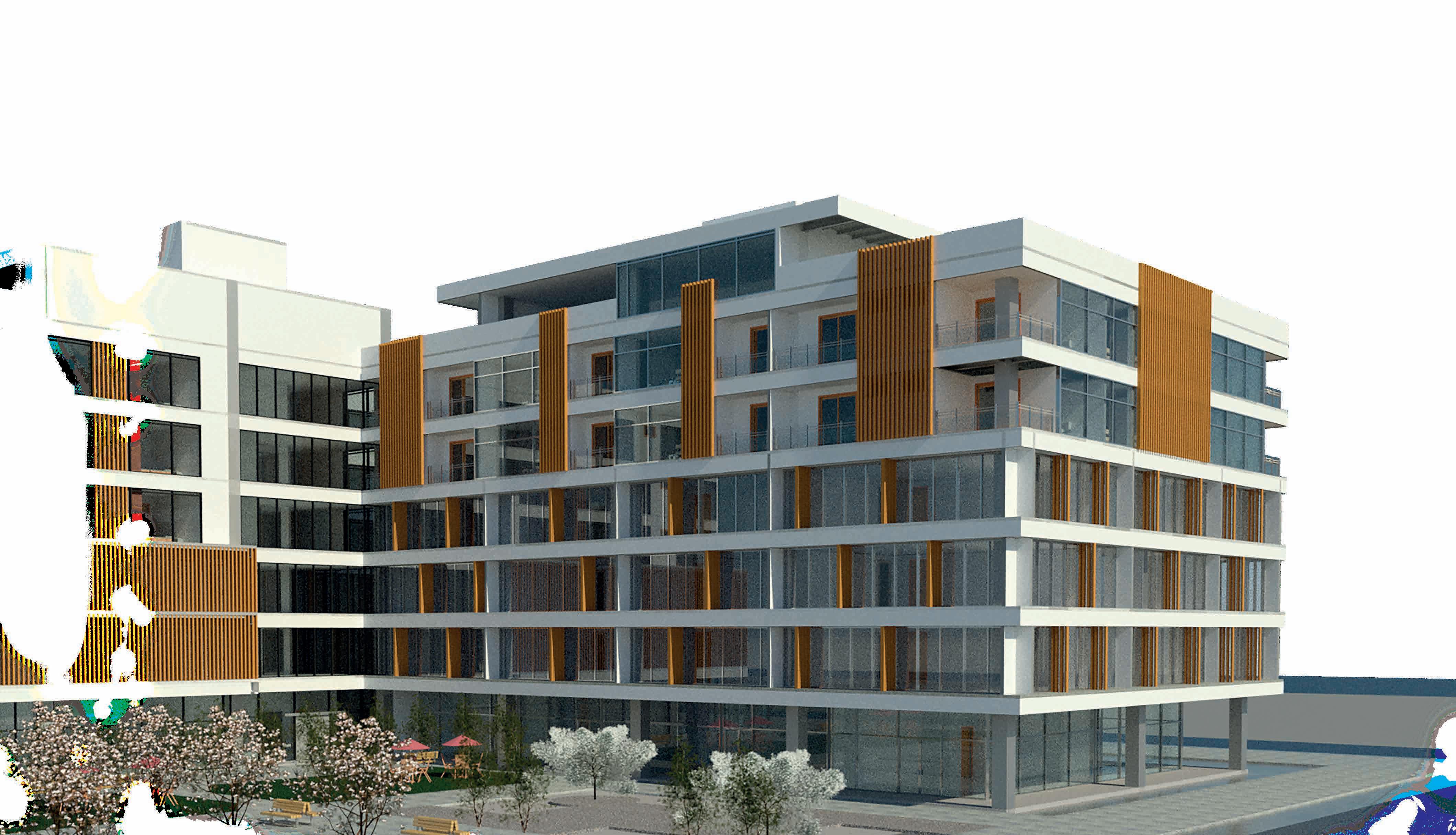

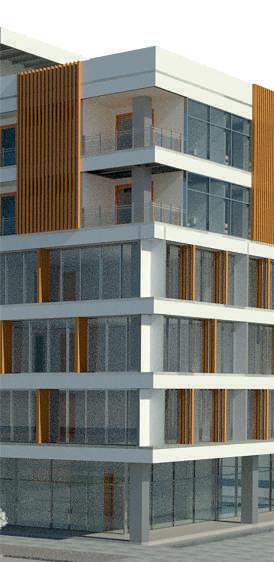

BIM Y FACTIBILIDAD EDIFICIO DE OFICINAS Y VIVIENDAS
06
Ordenanza
PROYECTO BLOQUE 1 VIVIENDAS
X X X X E
TIPO Tipo 1 Tipo 2 Tipo 3 Pb Pb Pb 60 m2 80 m2 100 m2 COMERCIO PISO ÁREA # TIPOS 60 m2 100 m2 130 m2 RETIROS E/B T N: 6 m S: 6 m E: 6 m O: 36 m 6 PISOS 6 m X X
TIPOS 60 m2 80 m2 130 m2 TIPOS 80 m2 70 m2 50 m2 COMERCIOS 1344 m2 643 m2 OFICINAS 1835 m2 EP OFICINA VIVIENDA Tipo 1 Tipo 2 Tipo 3 1P - 2P - 3P 3P 1P - 2P - 3P 50 m2 80 m2 70 m2 4 1 4 12 2 13 60 m2 100 m2 130 m2 8 4 2 Tipo 1 Tipo 2 Tipo 3 4P - 5P 4P - 5P 4P - 5P
CENTRO
1 2 3 4 5 6 7 8 9
10
11 1 2 4 3 5 1 1 1 1 1 1 1 1 4 4 4 4 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 1 2 3 4 5 6 7 8 9 10 11 ESCENCIAL DESEABLE TOLERABLE INDESEABLE INTOLERABLE 1 4 2 3 5 Diagrama de proyecto global Corte Fugado Corte
PARQUEADERO BODEGAS CUARTO DE MAQUINAS CISTERNA VESTIBULO COMERCIO EN PB OFICINAS VIVIENDAS
CULTURAL
ÁREAS COMUNALES
ESPACIO PÚBLICO
isometrico general
GASTOS C OS TO US D 774
TERRENO P ROYEC TO 1
C OSTO DE TERRENO 5655650 848347,5 AVANC E 1
S ERVIC IOS INTELEC TUALES
HONORARI OS ARQU I TEC TU RA 5% 185770,96
HONORARI OS I NGENI ERI A 3% 69664,11
HONORARI OS I NGENI ERI AS EL EC TR C AS 2% 46442,74
METRO C U ADRADO DE ESTAC I ONAMI ENTO 5%
METRO C U ADRADO DE C OMERC I O 450 289350
METRO C U ADRADO DE VI V ENDA 680 913920
METRO C U ADRADO DE OF C I NA 580 1064300 EQU I PAMI ENTO 1500
GAS TOS INVERS ION INIC IAL P ROYEC TO 1 TOTAL 30- 30- 20- 20 - 848347,5 TI R
TRIMES TRE 1 848347,5 801137,265 801137,265
TRIMES TRE 2 801137,265 801137,265
TRIMES TRE 3 534091,51 534091,51
TRIMES TRE 4 534091 51 534091,51 TASA DE DESC U ENTO TOTAL 2670457,55 2670457,55 VAN
PL AN DE VEN TAS P ROYEC TO 1 TOTAL - 848347,5
TRI MESTRE 1 0 0
TRI MESTRE 2 0 0
TRI MESTRE 3 2027397 2027397 2027397
TRI MESTRE 4 2027397 2027397 2027397
TRI MESTRE 5 1351598 1351598 1351598
TRI MESTRE 6 1351598 1351598 1351598 TOTAL $4 057 195,33 68% 7,82%
VEN TAS GASTOS Renta bil da d 0 5655650
TRI MESTRE 1 2027397 801137,265 1384802,18
TRI MESTRE 2 2027397 801137,265 1384802,18
TRI MESTRE 3 1351598 534091,51 923201,4536
TRI MESTRE 4 1351598 534091,51 923201,4536
PROYECTO 1 480 200 520 240 320 150 600 140 1040 3690
VENTAS
DEPARTAMENTOS 60m2 60 44 90000 720000
DEPARTAMENTOS 100m2 100 19 150000 300000
DEPARTAMENTOS 130m2 130 4 200000 800000
C OMERC I O 2 (60m2) 60 5 76140 304560
C OMERC I O 3 (80m2) 80 17 101520 406080
C OMERC I O 5 (150m2) 150 1 190350 190350
OF C NA 1 (50m2) 50 12 110000 1320000
OF C NA 2 (70m2) 70 2 156000 312000
OF C I NA 3 (80m2) 80 24 185000 2405000
TOTAL 6757990
0 5 0 0 0 0 0 1 0 0 0 0 0 0 1 5 0 0 0 0 0 2 0 0 0 0 0 0 2 5 0 0 0 0 0 T R I ME ST RE 1 T R ME ST RE 2 T R I ME ST RE 3 T R I ME ST RE 4 PLA N D E
S VENTAS 0 GASTOS 5655650 Rentab l dad
VEN TA
Prefactibilidad Bloque 1
C ANTI DAD VAL OR U SD/m2
m²
P ROYEC TO 1
HONORARI OS I NGENI ERI AS SANI TARI AS 2% 46442,74 P ROC ES O C ONS TRUC TIVO % C OS TO US D
TOTAL AREA VENDI BL E 3210 2267570
ME TRO C U ADRADO DE EQU I PAMI ENTO 5% 450 17415
METRO C U ADRADO DE C I RC U L AC I ONES 3% 450 10449
METRO C U ADRADO DE JARD NES 1% 450 3483
METRO C U ADRADO DE AREAS C OMU NAL ES ABI ERTAS 2% 450 6966
METRO C U ADRADO DE AREAS C OMU NAL ES C U B ERTAS 2% 450 10449

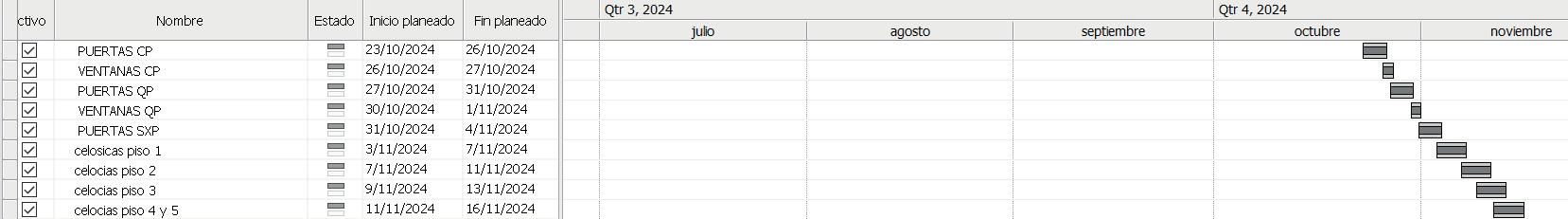

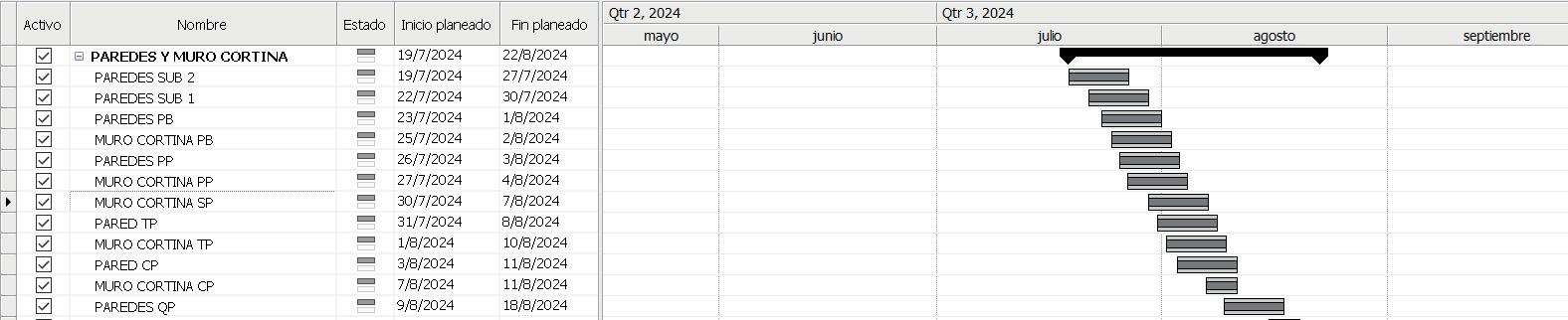

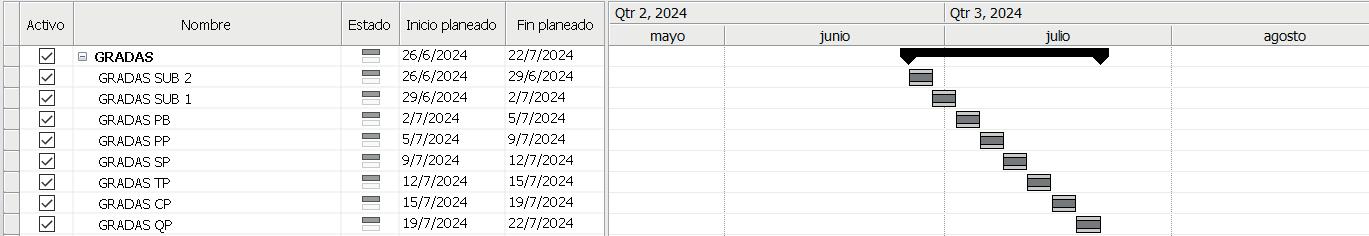

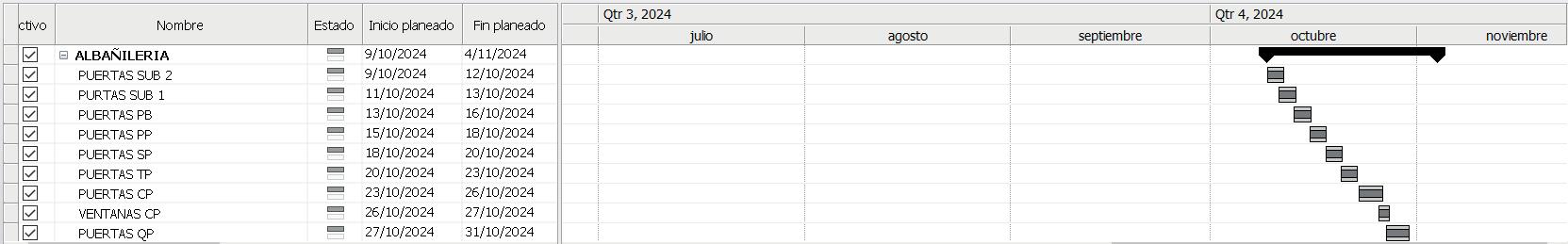

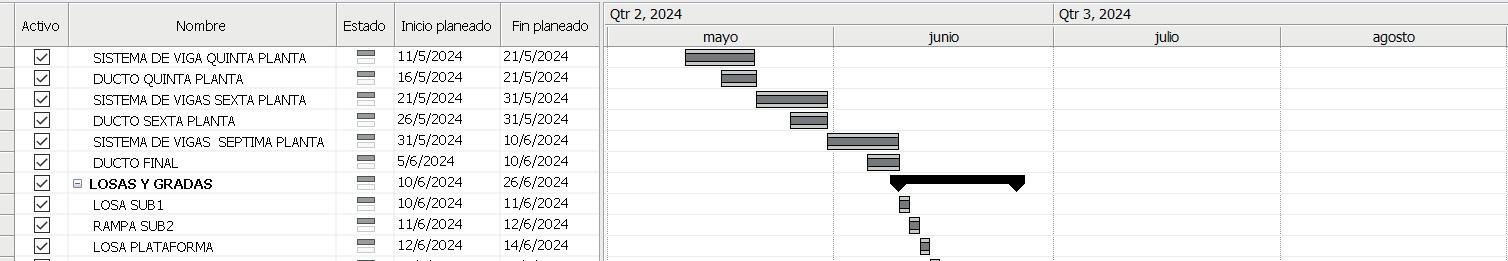

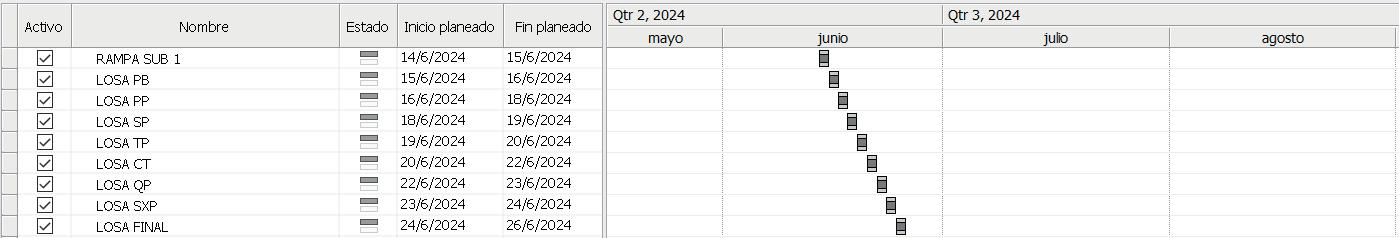

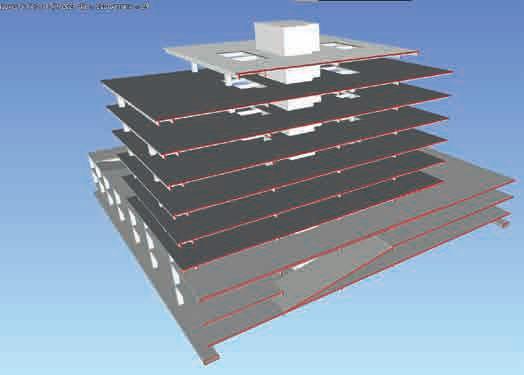

AVANCE DE OBRA
METRO C U ADRADO DE TERRAZAS 5% 250 5805 TOTAL C ONS TRUC C ION 2322137 TOTAL C ONS TRUC C ION + INTELEC TUALES 2670457,55 TIEMPO

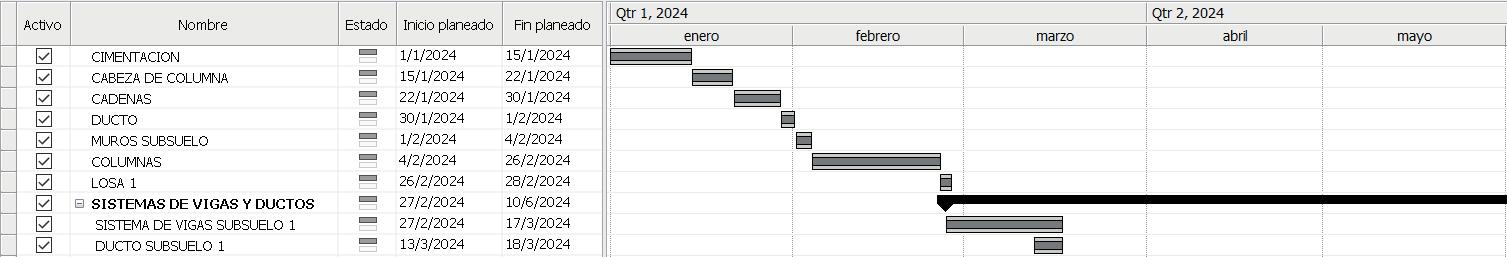

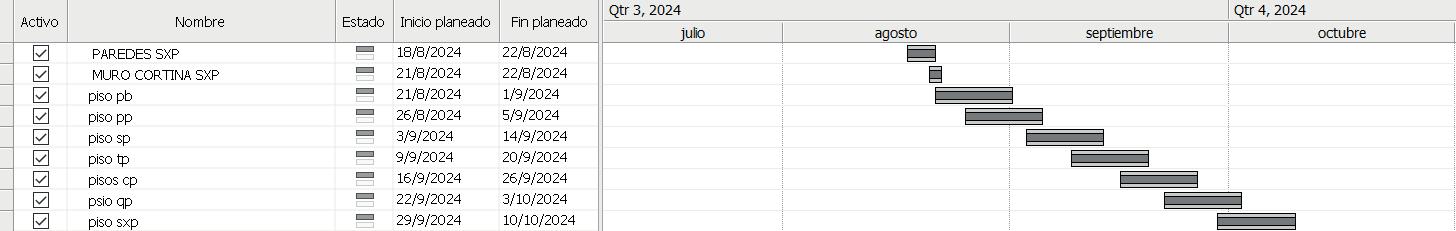

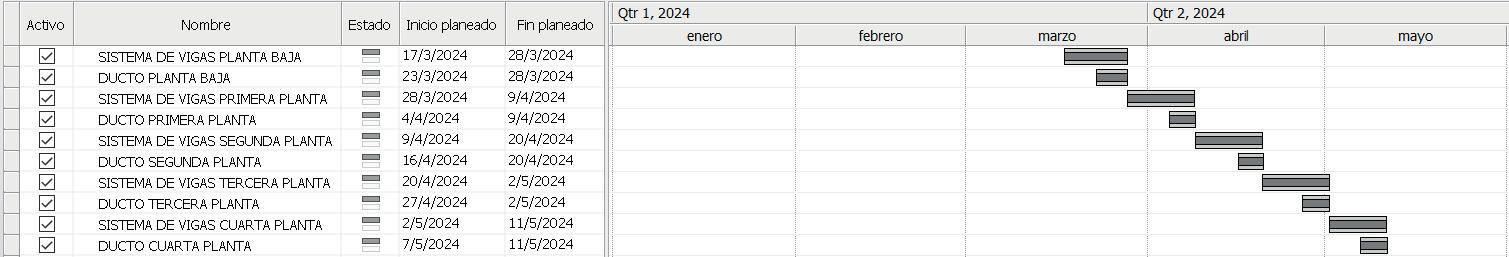

TIEMPO AVANCE DE OBRA
6B1 7B1 8B1 AB1 BB1 CB1 DB1 63 m² Comercio 1 63 m² Comercio 3 67 m² Comercio 4 50 m² Comercio 2 36 m² Lobbi 70 m² Comercio 7 50 m² Comercio 5 68 m² Comercio 6 68 m² Comercio 8 9.40 8.61 8.70 10.40 10.40 17.14 34.03 Av. Planta baja Esc 1:200
Primera planta Esc 1:200
B
Tercera planta Esc 1:200
Cubrejuntas
Puerta - Marco
Enlucido cemento Pintura blanca Vidrio Metal - Acero inoxidable, Pulido
Bloque de hormigon de 10x20x40
Acero - 345 MPa
Gypsum Gyplac Estándar
Madera celocias

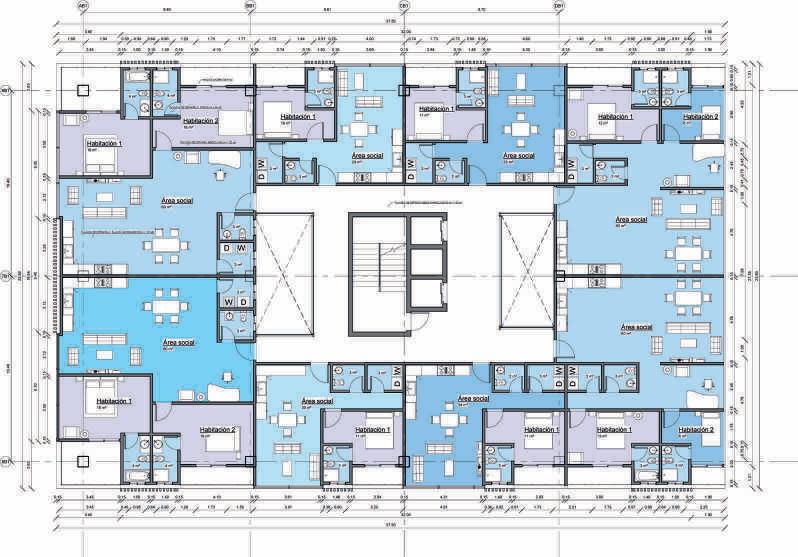

Planta tipo
Metal - Acero - 345 MPa
Gypsum Gyplac Estándar Metal - Acero - 345 MPa Bloque de hormigon de 10x20x40 Hormigon Armado - In situ
Aluminio 1
Metal - Acero inoxidable, Pulido Vidrio
Hormigón, moldeado in situ
Metal - Acero - 345 MPa Metal - Acero - 345 MPa
Metal - Acero - 345 MPa
Metal - Acero - 345 MPa
Hormigón, moldeado in situ
Cadena de hormigón armado
Hormigón - Hormigón moldeado in situ Hormigón, moldeado in situ
Hormigón - Hormigón moldeado in situ
Pintura blanca Hormigón armado
Menor
m² 5 m² - 10 m² 10 m² - 20 m² 20 m²
30 m² 30 m²
40 m² 40 m²
50 m² 50 m²
60
LEYENDA Área total
m² Área
LEYENDA A A B
que 5
-
-
-
- 60 m²
m² o más
de dep. 672
de circulación 163 m²
CORTE B-’B
Corte A - A
AB1 BB1 CB1 DB1 EB1 9.40 8.61 8.70 9.30 -3.06 -6.12 0.18 4.32 7.38 10.44 13.49 16.55 19.61 22.67
22.67
Corte

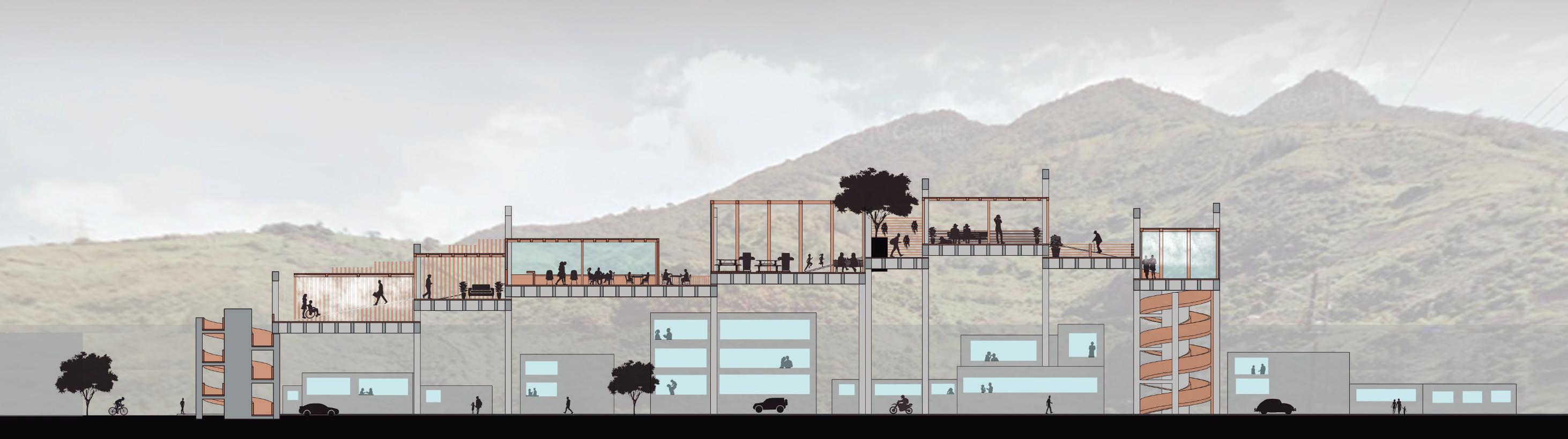

AB1 BB1 CB1 DB1 EB1 FB1 GB1 9.40 8.61 8.70 9.30 8.70 8.70 19.61 16.55 13.49 10.43 7.37 4.31 0.17 0.00 -3.06 -6.12 A - A FACHADA PRINCIPAL
JARDÍN HORIZONTAL (PROYECTO COLECTIVO)
07
Jardín horizontal

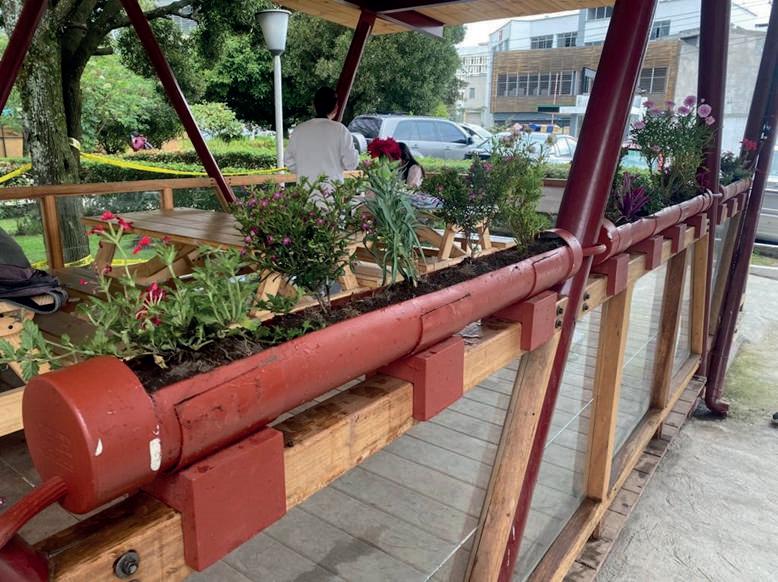

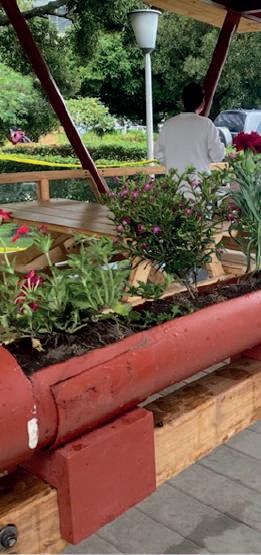

El lugar de estudio se ubica en en el parqueadero de la Facultad de arquitectura un espacio de ocio, para lo cual se realizó una investigación y análisis de las problemáticas en la cual se identificaron el desaprovechamiento del agua lluvia mediante la observación de cómo el agua fluye por el ducto desde el techo, además la falta de espacios verdes en la infraestructura del área es evidente, una vez obtenidas las problemáticas el objetivo del proyecto es generar un impacto positivo en la huella hídrica en el área de descanso de la facultad de arquitectura, mediante un prototipo de aprovechamiento del agua pluvial (jardín verde horizontal).
Estrategia

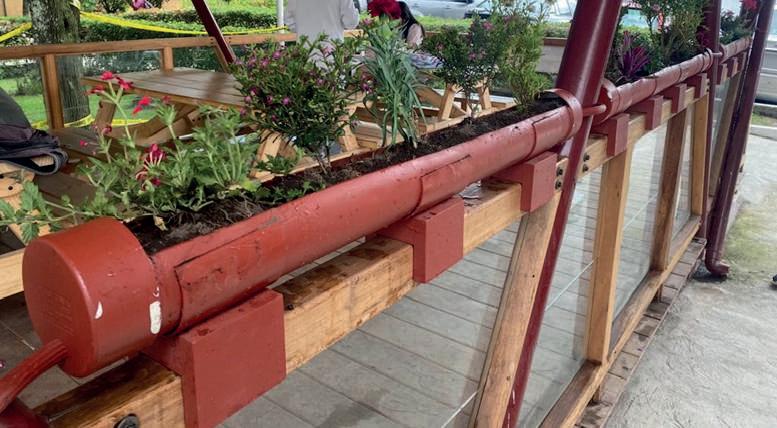

La estrategia tomada para el problema ya que no existe un sistema que aproveche el agua lluvia, la resolución tomada es un jardín horizontal de material tubo de PVC y madera debido a que el objetivo es que el proyecto sea sostenible y amigable con el medioambiente.
1 2 3 4
Proceso

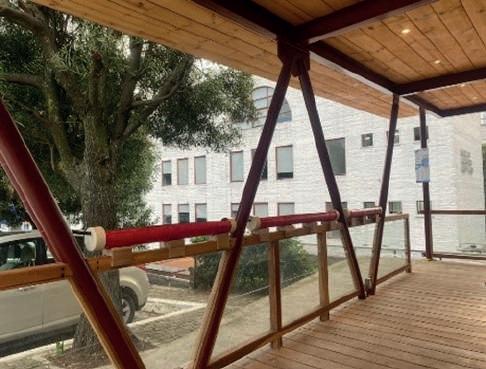

Resultado Final
El prototipo representa un avance en materia de sostenibilidad, ademas un gran ahorro económico a largo plazo que se vería reflejado en el consumo de los hogares.
La repercusión que tendría sobre la huella climática negativa a nivel mundial sería significativa, y de esta manera aportar de forma positiva al consumo excesivo que tiene la sociedad actual.
El prototipo cumple con los requisitos para poder captar y drenar la suficiente cantidad de agua que se necesita para proveer a las plantas el sustento acorde a las capacidades de cada una de las especies que se plantaron.
Proyecto colavoratico con:
Erick Naranho - Estudiante de la PUCE - FADA
Ariel Sanquinga Estudiante de la PUCE - FADA
Giovanna Silva
