Portfolio final

Depuis mon plus jeune âge j’ai pu voyager à travers l’hexagone et dans plusieurs régions du monde. Mon œil s’est toujours dirigé vers les bâtiments qui m’entourent. Par mon parcours j’ai pu mettre un point d’honneur à conjuguer une conception architecturale libre et l’application rigoureuse des techniques de mise en œuvre.

J’attache une grande importance aux techniques de cultures constructives que j’ai pu confronter lors de mon cursus en licence d’architecture et lors de mon expérience professionnelle. Ainsi je sais mettre au service de la conception les différentes connaissances techniques que j’ai pu acquérir depuis le début de mon parcours en architecture.

Les travaux que je présente dans ce portfolio sont de nature multiple et sont issus des différents enseignements dispensés au sein de l’Ecole Nationale Supérieure d’Architecture de Grenoble.

Gabriel QUAINO 21 ans, Étudiant

en

L3 Architecture à l’ENSA de Grenoble

Expériences Professionnelles

Facteur / Trieur — Juillet 2022 - Août 2022

La Poste - TONNEINS (47)

Moniteur accrobranche dans un domaine — Juillet 2021 - Août 2021

Happy Forest - PONT DU CASSE (Agen)

Manutentionnaire, Entretien du marché aux fleurs — Juin 2020 Jardiland AGEN

Agent d’accueil — Septembre 2019

Stade Armandie AGEN

Opérateur d’attraction en milieu aquatique — Été 2019 & 2020 Aqualand AGEN

Stages

gabrielquaino.47400@gmail.com

Compétences

Stage de découverte en 3ème : 1 semaine à l’atelier Maziné à Marmande (47)

Stage de découverte en 2nde : 1 semaine à l’agence Marraud à Agen

Stage ST1 ouvrier : Premier contact de 2 semaines avec les professionnels du bâtiment avec un charpentier, couvreur, constructeur de maisons à l’entre- prise Cabirol à Agen

Stage ST2 : Première pratique de 1 mois à l’agence Vigneu & Zilio à Toulouse

Scolarité

Collège Saint-Jean, Tonneins - DNB, 2016 - (Mention Bien)

Lycée Notre Dame de la Compassion, Marmande, - 2017

Taipei Municipal NanGang High School - 2018 (TOCFL A2)

Lycée Jean Baptiste de Baudre, Agen — Bac STI2D AC, 2020 - (Mention Bien)

Citoyenneté

Vice - président de l’association d’anciens étudiants d’échange ROTEX 1690, 2018-2019

Dépouillement élection municipales mars & juin 2020

Délégué terminale, 2019- 2020

Membre du CVL, 2019 - 2020

Membre des commissions du lycée (internat & cantine, CA, discipline, développement durable), 2019 - 2020

Délégué de promo L1, 2020 - 2021

Permis B

PARCOURS UNIVERSITAIRE

Licence 3

Semestre 1

Projet architectural, urbain et paysager

Architectoniqueettechnologiesdel’architecture / Studio Adeline

Construire le projet d’architecture, Lumière, Structure, Enveloppe Atmosphères

Benoit Adeline / Pierre Gerbier

Semestre 2 (en cours)

Projet architectural, urbain et paysager

Synthèsearchitecturale,urbaineetpaysagère/ Studio Okotnikoff

Projet architectural, urbain et paysager - Nature en ville

Yvan Okotnikoff / Laure Ribeiro / M. Figueras /M. Granoux

Licence 2

Semestre 1

Projet architectural et urbain

Grammaire,syntaxe,narration,composition,organisationde l’architecture / Studio Galloo

Poésie du Langage Architectural, Expérimentation et Représentations.

Fabrice Galloo / Patrice Bouvier / Elizabeth Polzella / Adrien Cuny / Clément Daneau / Sophie Paviol

Semestre 2

Projet architectural et paysager

Phénoménologie,Ambiances,etMatérialitésdel’Architecture / Studio Chansavang Vielfaure

Refuge Bioclimatique à Sarcenas dans le PNR de la Chartreuse

Quentin Chansavang / Damien Vielfaure / Anna Laura Bourguignon / Laure Ribeiro / Marie Pascaline Thiollière

Licence 1

Semestre 1

Iniation aux fondamentaux de l’architecture

Lecturedel’espace,représentationetgéométrie.

Exercices autour de la pensée architecturale de Tadao Ando

Dominique Putz / Valérie Cargnel / Cédric Roze / David Pigetvieux / Stéphane Delfino.

Semestre 2

Iniation aux fondamentaux de l’architecture

Initiationauprocessusdeconceptionetauxlangagesde l’architecture,àlagéométrieperspectiveetauxcultures constructives

Exercice Masse & Ossature

Pascal Rollet / Damien Vielfaure / Sébastien Freitas / Elizabeth Polzella / Basile Cloquet / Sylvain Mongellaz / Pierre Geroudet / Hugo Gasnier / Louise Lemoine / Emmanuel Mille

LICENCE 1

&

: poutre en treillis bois

LICENCE 2

de conception : Projet urbain

de conception : Projet paysager

& Expérimentation : poutre en béton armé

LICENCE 3

de conception : Projet urbain et paysager

Hôtel universitaire Projet

Projet Rabot’H

Projet S5AA B.Adeline / P.Gerbier - Projet d’un hôtel universitaire sur le site du Rabot dans les pentes de la Bastille à Grenoble. Programmation hôtelière avec 40 chambres de 25m² et de 10 appartements de 50m² minimum, accent mis sur la thématique de l’eau, les atmosphères et le parcours accessible. Suite à une analyse de structure d’un projet de Perraudin à Voiron l’accent a été mis sur une culture constructive en bois. Concernant la composition du bâtiment un soubassement en pierre massive, des murs porteurs en pierre positionnés en refend aux 2 premiers niveaux, des murs en ossature bois pour les derniers niveaux. L’enveloppe est également en ossature bois. En page 23 nous retrouverons la coupe qui présentera les différentes couches & éléments composants du projet à une échelle plus petite.

plateau intermédiaire de la Bastille à perpendiculaires à la Cantine, batiment militaire piscine, les ailes quant à elles servent aux studio de 26m² et 1 type appartement noyau de distribution avec les escagabarit de 2,50m de large pour faciliter de garde corps et de filtre elles viennent l’extrémité sud se trouve une terrasse regarder le paysage. Chaque étage se cuisine, d’une table à manger, d’un salon et s’arrêtant au R+2, les pièces communes top sur le toit de l’escalier. rez-de-chaussée et 1er étage, et les appartemtents duplex. Chaque logement est doté d’un chaque cellule. rapport au site, qui est situé en pente de route jusqu’à la poignée de porte du paysager dispose d’une rampe de 4% qui permettent d’acceder plus rapidement en mur de pierres, ainsi que le Rez-deniveaux sont quant à eux cnstrits avec uns

Le RABOT’H

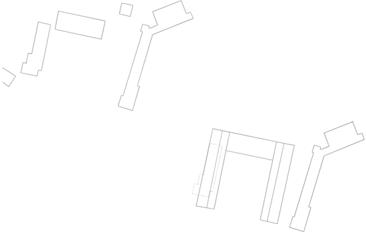

Plan de masse

Bâtiments existants conservés

Cantine

Extension

Piscine

Chambre

Piscines

Salle commune

Circulations verticales

Parc urbain avec rampe à 4.3%

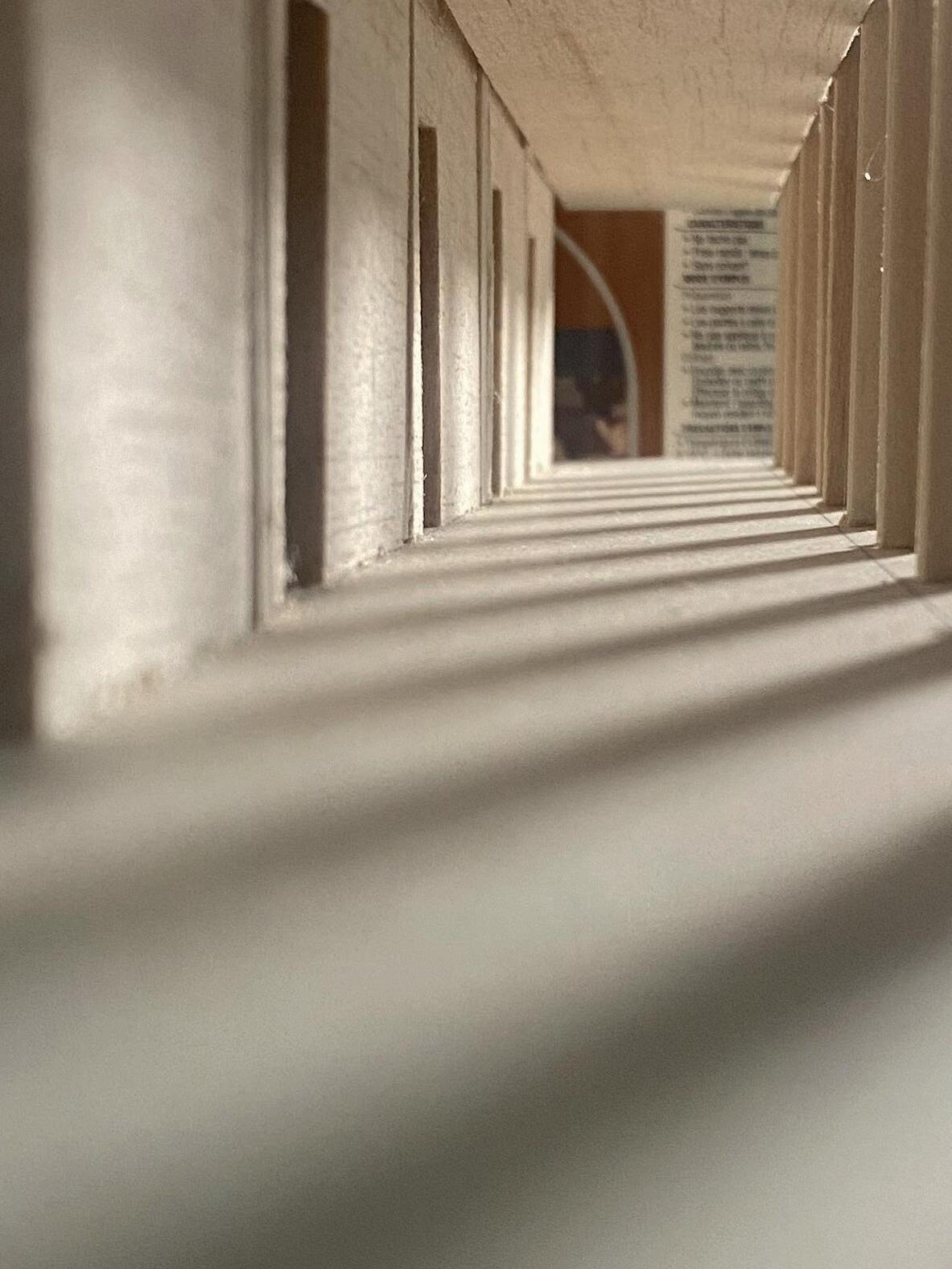

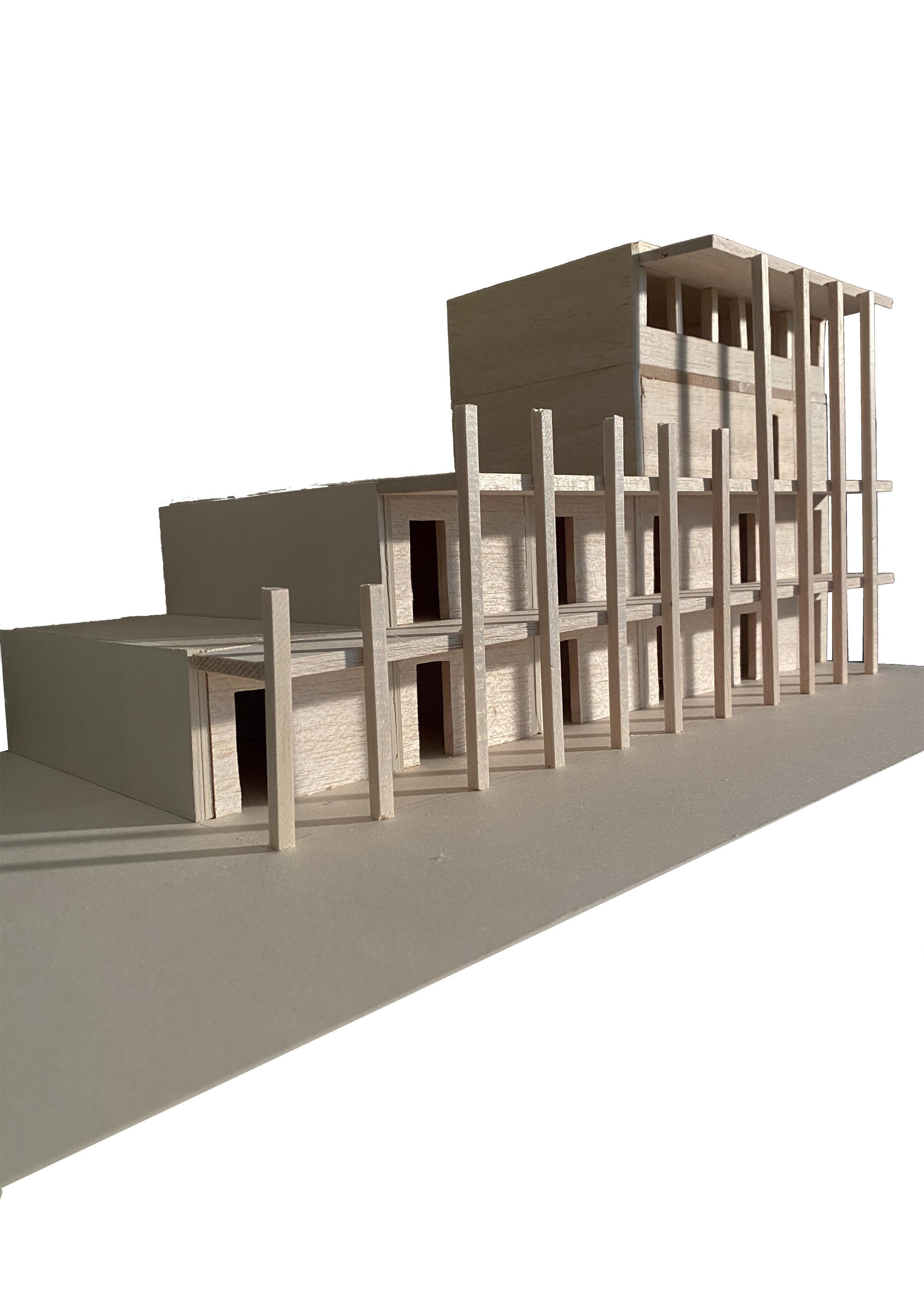

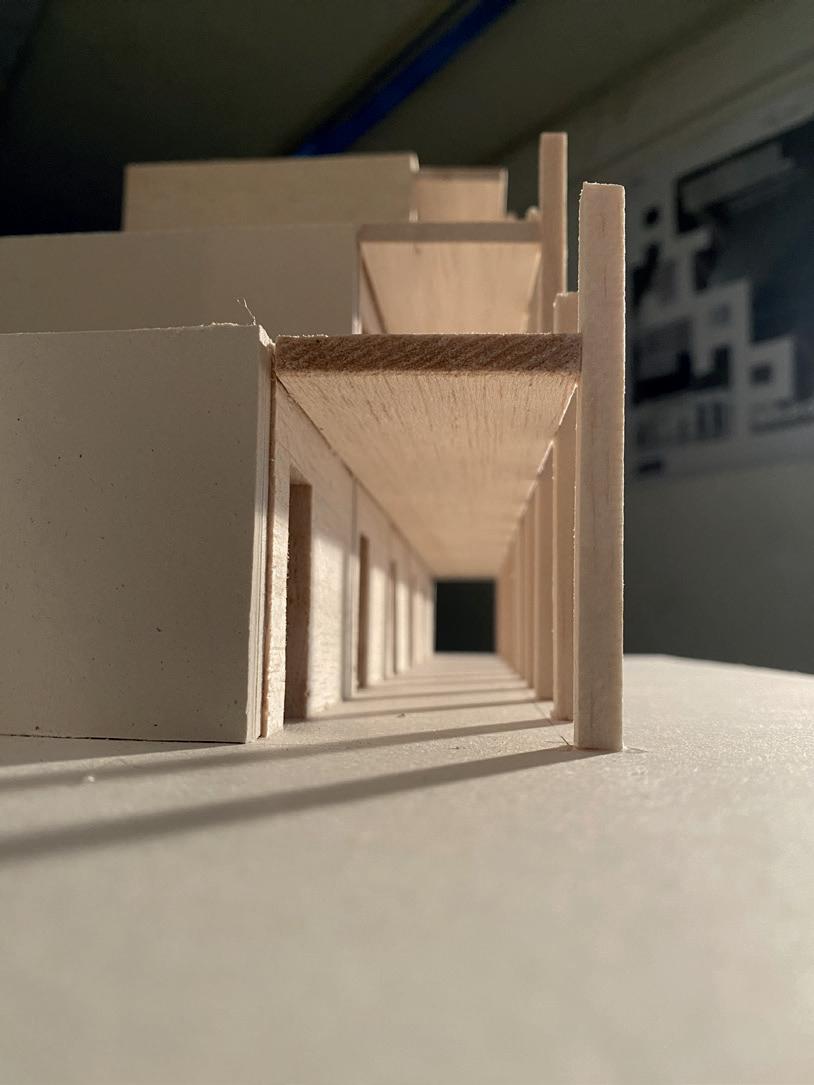

Photos de la maquette

Poteaux porteurs des coursives

Eléments de charpente

Projet Rabot’H

Axonométrie éclatée

Murs porteurs en bois

Murs porteurs en pierre massives

Planchers en bois

Refuge bioclimatique Projet

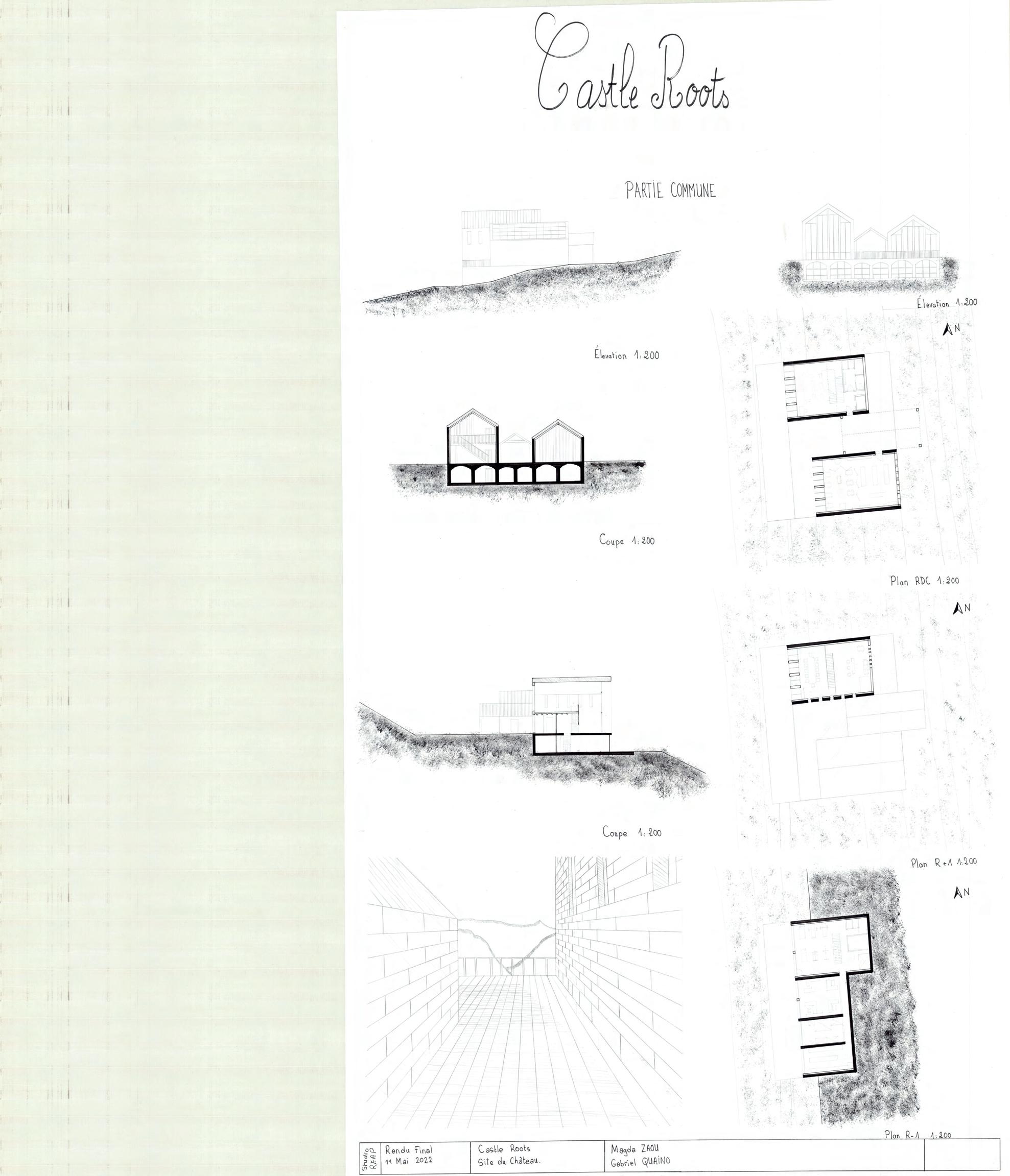

Castle Roots

Projet S4AA Q.Chansavang / D.Vielfaure - Création d’un refuge bioclimatique dans le PNR de Chartreuse. Programme mixte. Village de Sarcenas.

Le nom Castle Roots vient par l’emplacement du site qui se situe en contrebas de l’auberge du château, et du parti pris paysager qui rapelle les ramifications.

Projet très compact pour les parties communes et aéré pour les parties privées qui s’articulent autour d’un parc en pente relativement importante. Problématiques climatiques, d’accès, de cultures constructives. . . Rendu graphique final à la main.

Le parti pris pour les parties communes a été d’offrir des espaces compacts et généreux tout en offrant un cadrage sur les massifs de la Chartreuse et du Vercors. Le bâtiment se compose d’un soubassement et de murs porteurs en pierre massive, et d’une charpente en bois.

Les parties privées sont des petites habitations intimes en ossature bois au nombre de 6 offrent à chacun des cadrages uniques tout au long du site.

Véritable point de fixation entre les parties privées et la partie commune, le parcours permet un accessibilité dans l’ensemble du projet.

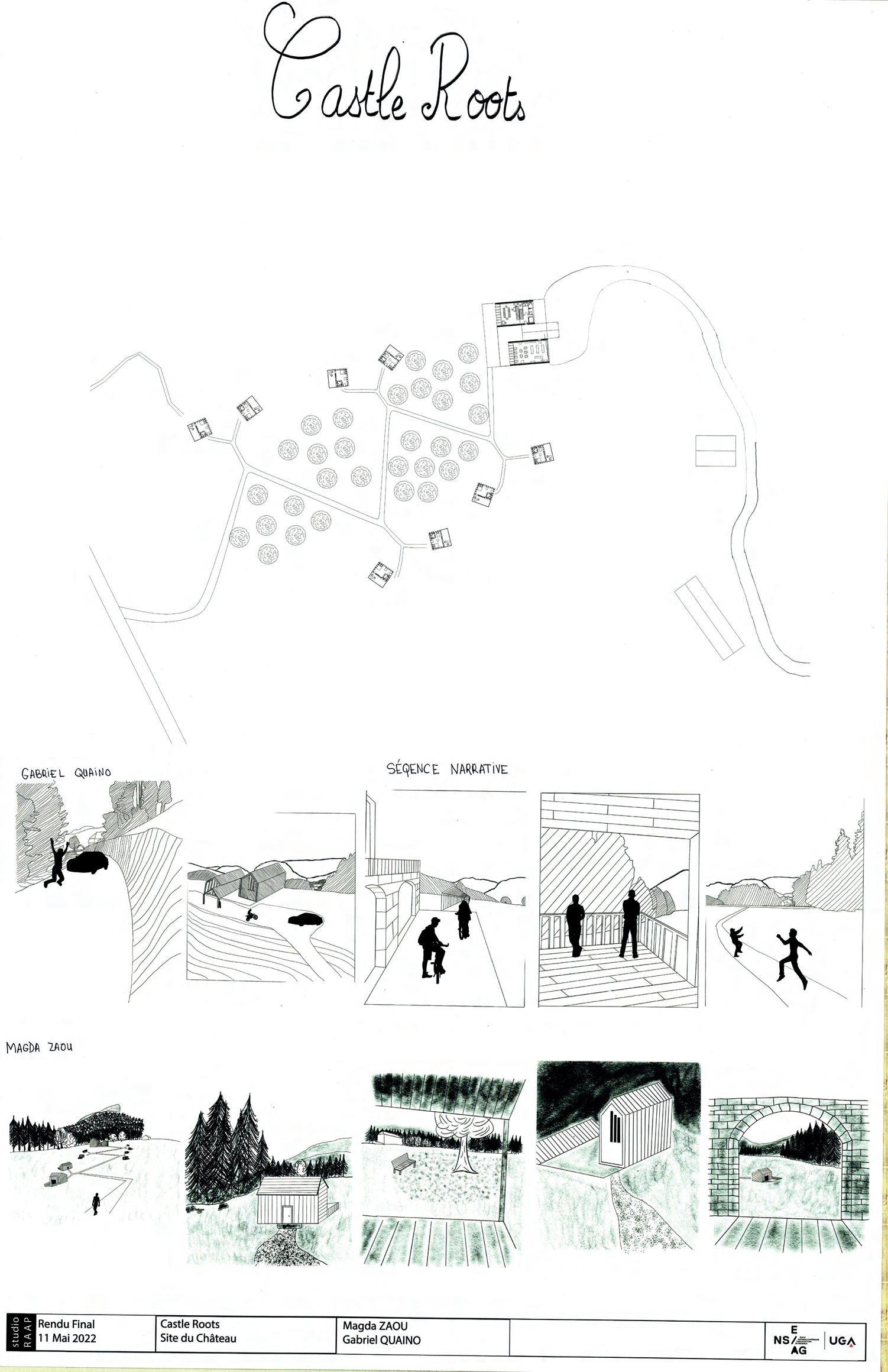

Séquences narratives racontant les parcours et les cadrages possibles à différents points de vue du projet. Réalisé sur l’application Procreate sur iPad

Plan de masse

Parties communes

Parties privées

Coupe Est Ouest parties communes

Plan des parties communes Open space Salle de restauration / Accueil

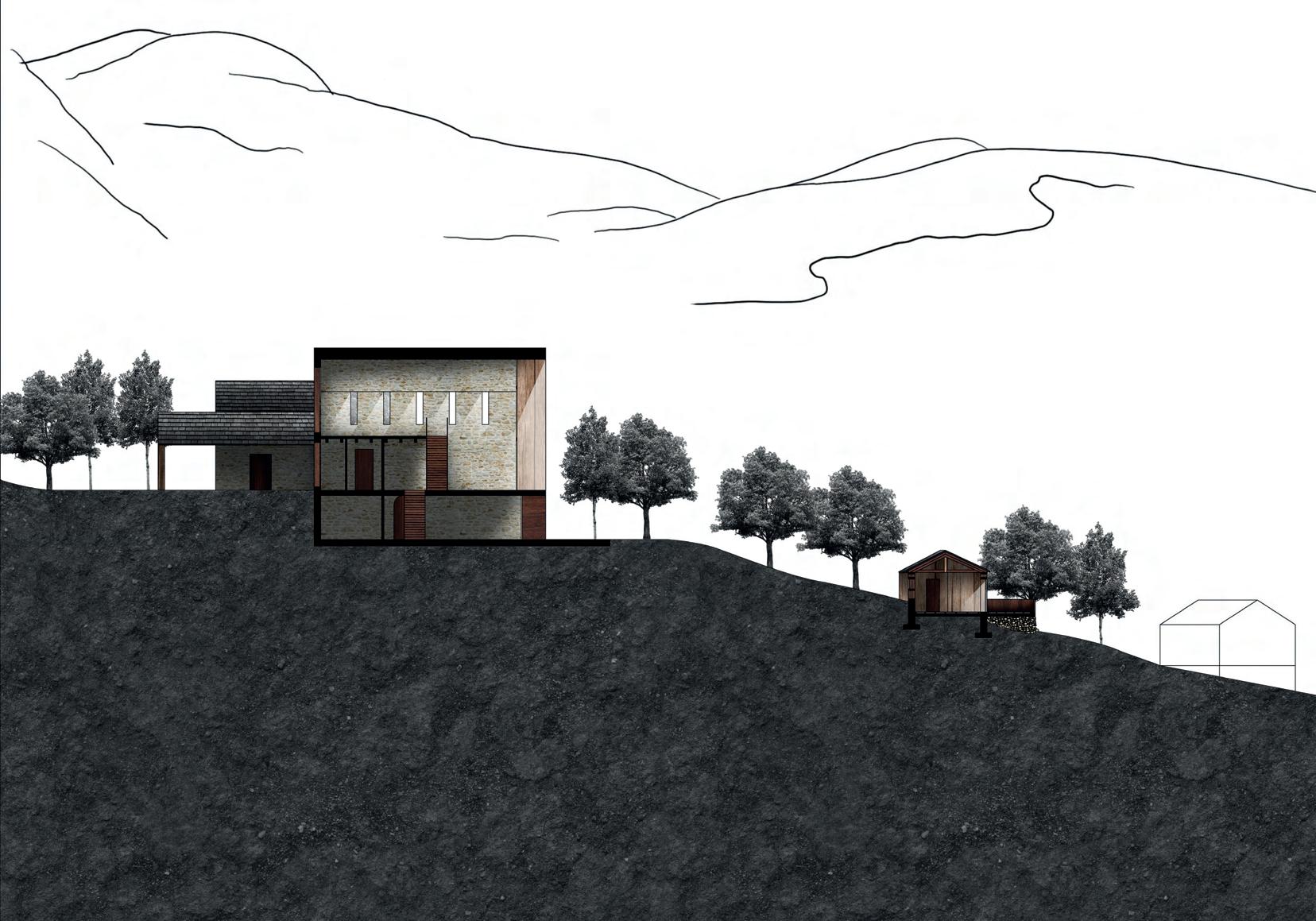

Elévation Ouest Est parties communes

RDC

R+1

Mezzanine de détente

R-1

Salle de fitness Bureaux Espaces techniques

Castle Roots

Axonométrie éclatée, coupe et plan de composants constructifs

Parties privées

Parties communes

Immeuble d’ habitation Projet

En groupe avec Lysiane Arnaud, Lucie Haro, Léo Lévy, Bastien Perret

Quartier de la Capuche

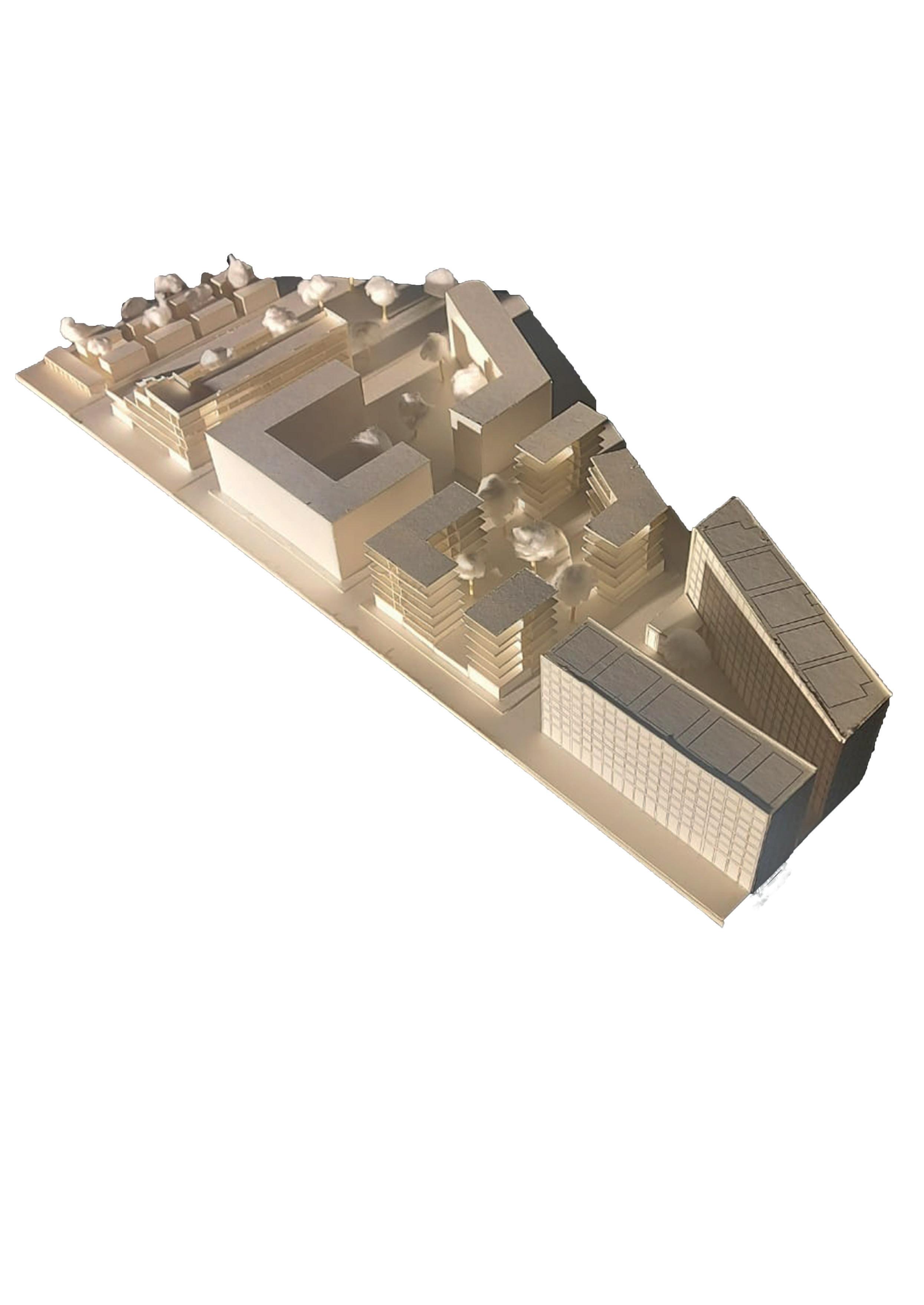

Projet de logements - Quartier la Capuche

Projet S3AA F.Galloo - Site de la Capuche / Grenoble de 3.5ha. Travail en groupe de 5 pour l’urbanisme et aménagements paysagers.

Grenoble

Plan RDC - 1/500

Projet de logements - Quartier la Capuche

Grenoble

Travail en autonomie sur la partie projet architectural. Le parti pris collectif a été de faire une transition entre un bâti urbain dense et haut et un bâti urbain peu dense et une hauteur faible. Une percée parallèle à la large bande cyclable en bordure de parcelle permet une alternative aux mobilités douces et de profiter des cadrages offerts. En ce qui concerne la partie individuelle, le parti pris a été de proposer des logements collectifs qui sont généreux en termes d’espaces intérieurs et extérieurs. Ce parti pris interprète la volonté d’offrir des logements intermédiaires aux usagers. Le Rez-deChaussée est lui voué à l’activité commerciale et de restauration.

Plan de masse

Plan RDC - 1/500

Coupe Ouest Est

Coupe Ouest-Est - 1/500

Coupe Nord-Sud - 1/100

Coupe Ouest-Est - 1/500

Situation projet individuel

Projet individuel en bordure de coeur urbain dense

Plan étage courant

Circulations verticales

Terrasse privative

Logement

Circulations palier

Typologies logements

Expérience & Expérimentation

Poutre en béton armé

Enseignements jumeaux autour de la thématique du béton de ciment. Réalisation d’une poutre en béton armé. Les contraintes sont les suivantes : 45L max soit 112.5kg, 30ml de fer max.

Mathe

Avec le groupe nous avons privilégié d’utiliser le moins de béton possible, et de mettre en évidence les caractéristiques complémentaires de chacun des matériaux composant la poutre. Le béton plus résistant en compression et les tiges métalliques en tension. Nous avons donc décidé pour ce TD de court terme de laisser apparaître ce qui est normalement caché.

Pour faciliter la mise en place des ferraillages et du coulage du béton, et afin de bien mélanger le béton nous avons coffré la poutre à plat.

Tableau récapitulatif des éléments de coffrage

Mise en place des ferraillages dans le coffrage

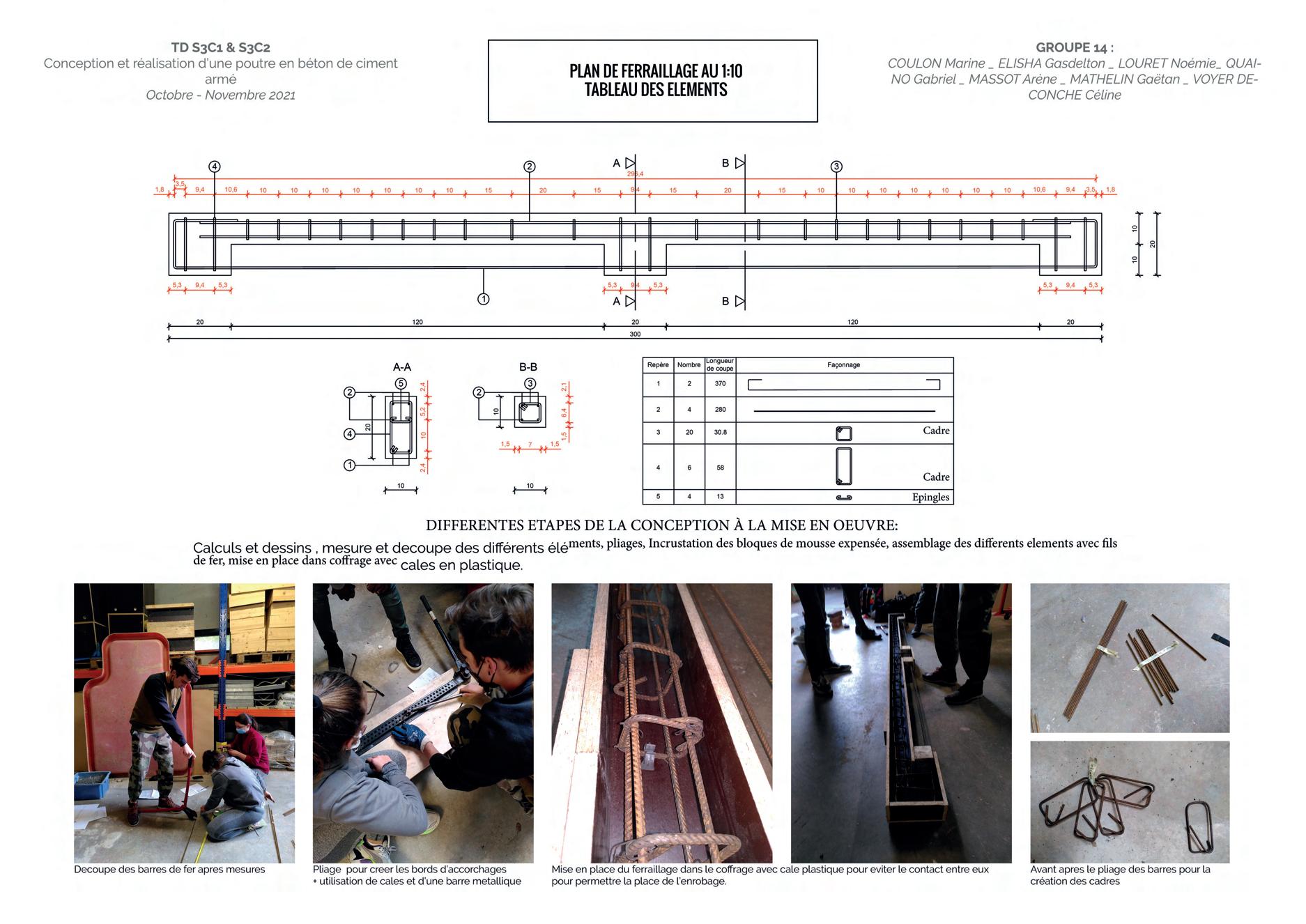

Plan de ferraillage

Remplissage du coffrage avec le béton

Treillis en bois cintré

Enseignements jumeaux autour de la thématique du bois. TD commun aux 2 enseignements, réalisation d’un treillis cintré moisé en bois. Le choix a été de moiser le cintre par des membrures extérieures afin d’économiser du ml de bois.

S2C1-S2C2-Groupe 5

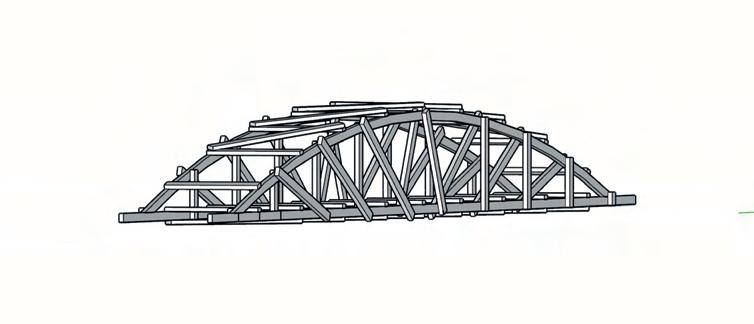

Treillis cintré

Stratégies de conception et de réalisation, dessins

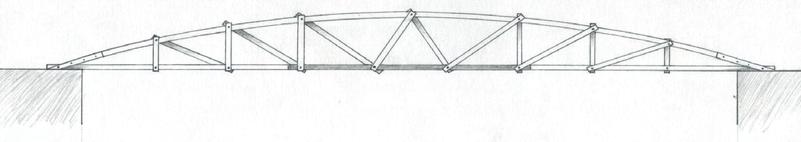

Elévation longitudinale

Élévation longitudinale - 1/50

Plan masse

Plan masse 1/50

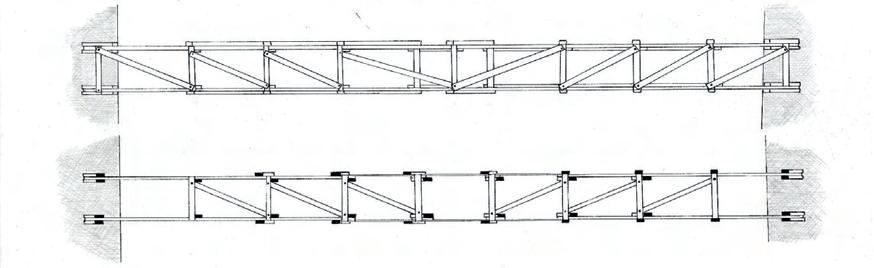

Plan membrure inférieure

Plan membrure inférieure -1/50

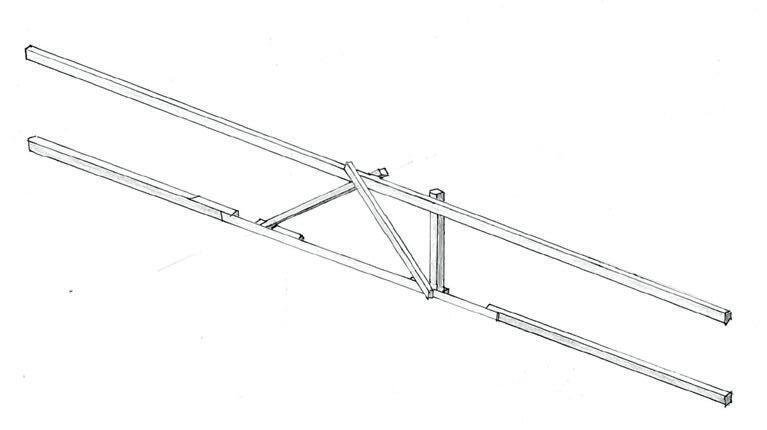

Assemblage des contreventements

Assemblage des contreventements

Coupe centrale latérale - 1/20

Coupe centrale latérale

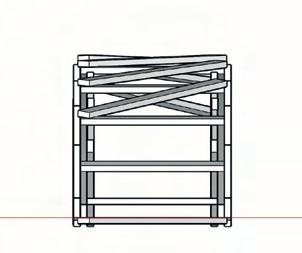

Elévation latérale

Élévation latérale - 1/20

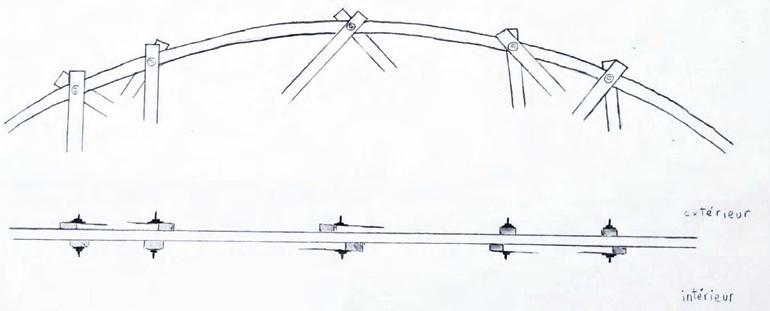

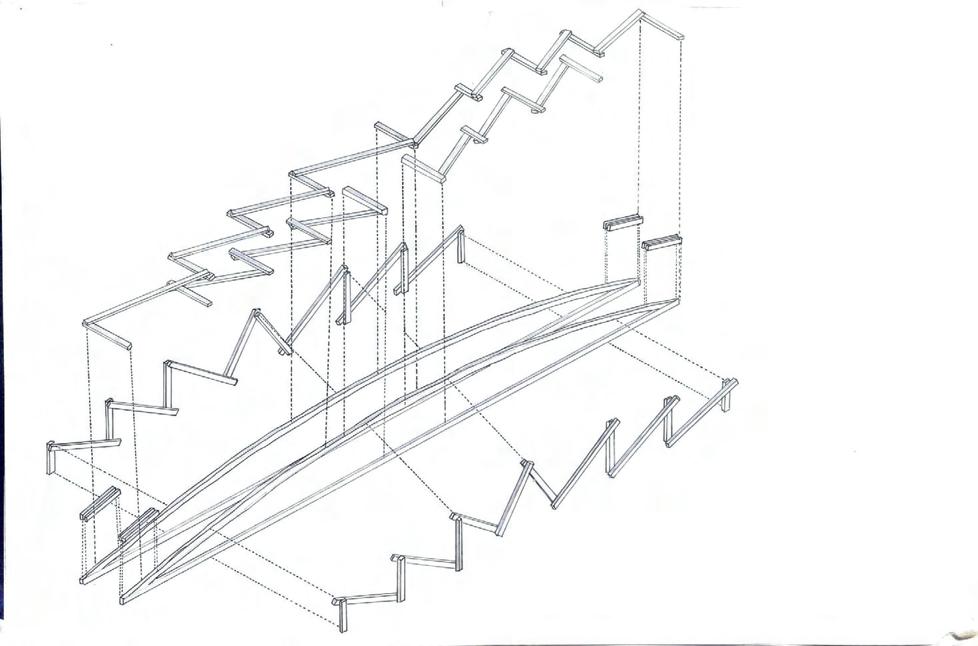

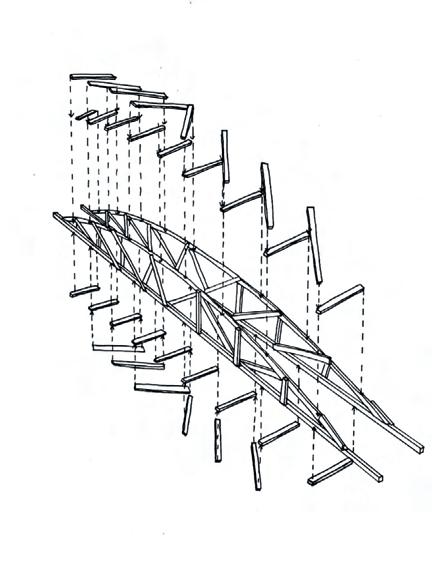

Principe de moisage du cintre

Principe de moisage du cintre

Détails d’assemblage de la plaque en métal

Détail d’assemblage de la plaque en métal

Découpe des contreventements aux noeuds E et F

Découpe des contreventements aux noeuds

ALBERELLI Théo / BONNARD Clélia /CASARTELLI Baptiste / COULON Marine / GIRODET Lou / MASSOT QUAINO Gabriel / RAKOTOMIZAHO Randianina / ROSSI Quentin /SALMON Alexine / VOEGELIN Justine

TD en groupe avec Théo Alberelli, Clélia Bonnard, Baptiste Casrtelli, Marine Coulon, Lou Girodet, Arsène Massot, Camille Pagiras, Randianina Rakotomizaho, Quentin Rossi, Alexine Salmon, Justine Voegelin, Céline Voyer Deconche

llis cintré de réalisation, dessins techniques

dessins techniques

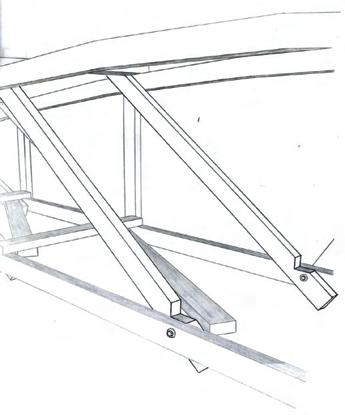

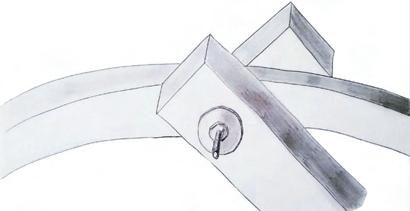

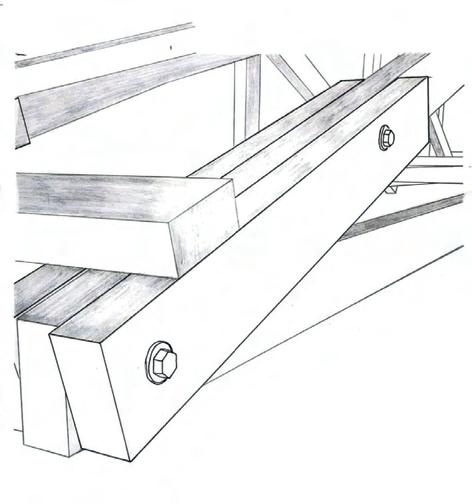

Fixation du cintre à la membrure inférieure

Fixation du cintre à la membrure inférieure

Fixation du cintre à la membrure inférieure

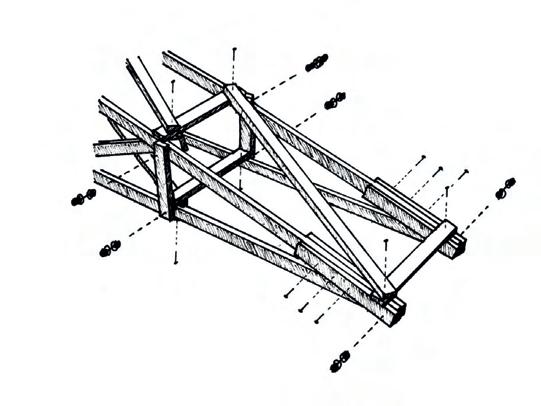

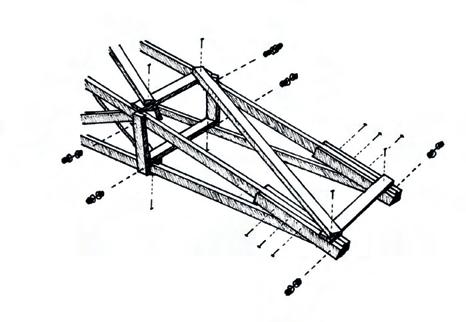

Assemblage des contreventements

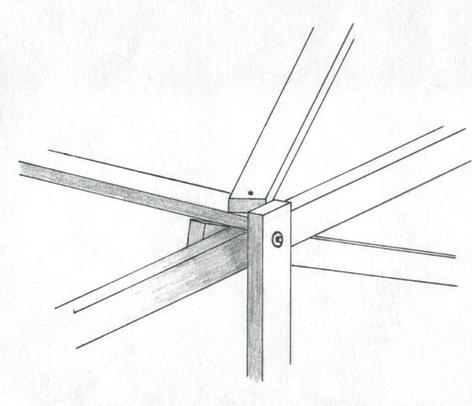

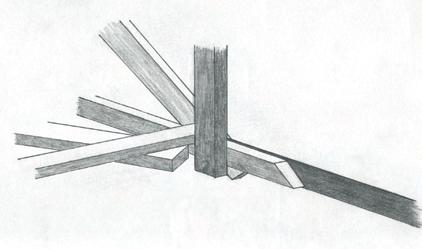

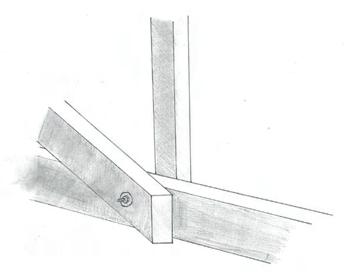

Noeud et contreventement supérieur

Noeud et contreventement supérieur

Noeud et contreventement supérieur

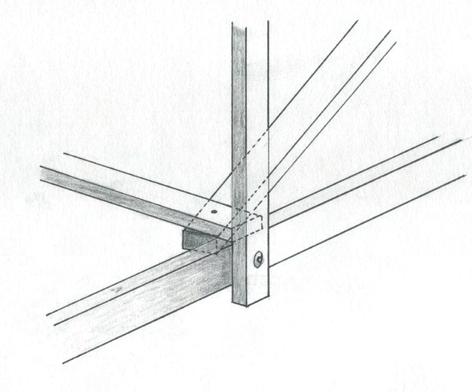

Noeud et contreventement inférieur

Découpe des contreventements aux noeuds E et F

Autres dessins techniques

MASSOT Arsène / PAGIRAS Camille / VOYER DECONCHE Céline

Noeud et contreventement intérieur

Noeud et contreventement inférieur

Planche 1

Autres dessins techniques

Autres dessins techniques la métal

Céline

Planche

Réalisation d’une coupe avec un haut niveau de détail, extrait du projet dans le cadre du studio de projet.

Encadré par Martin Pointet

Détail projet

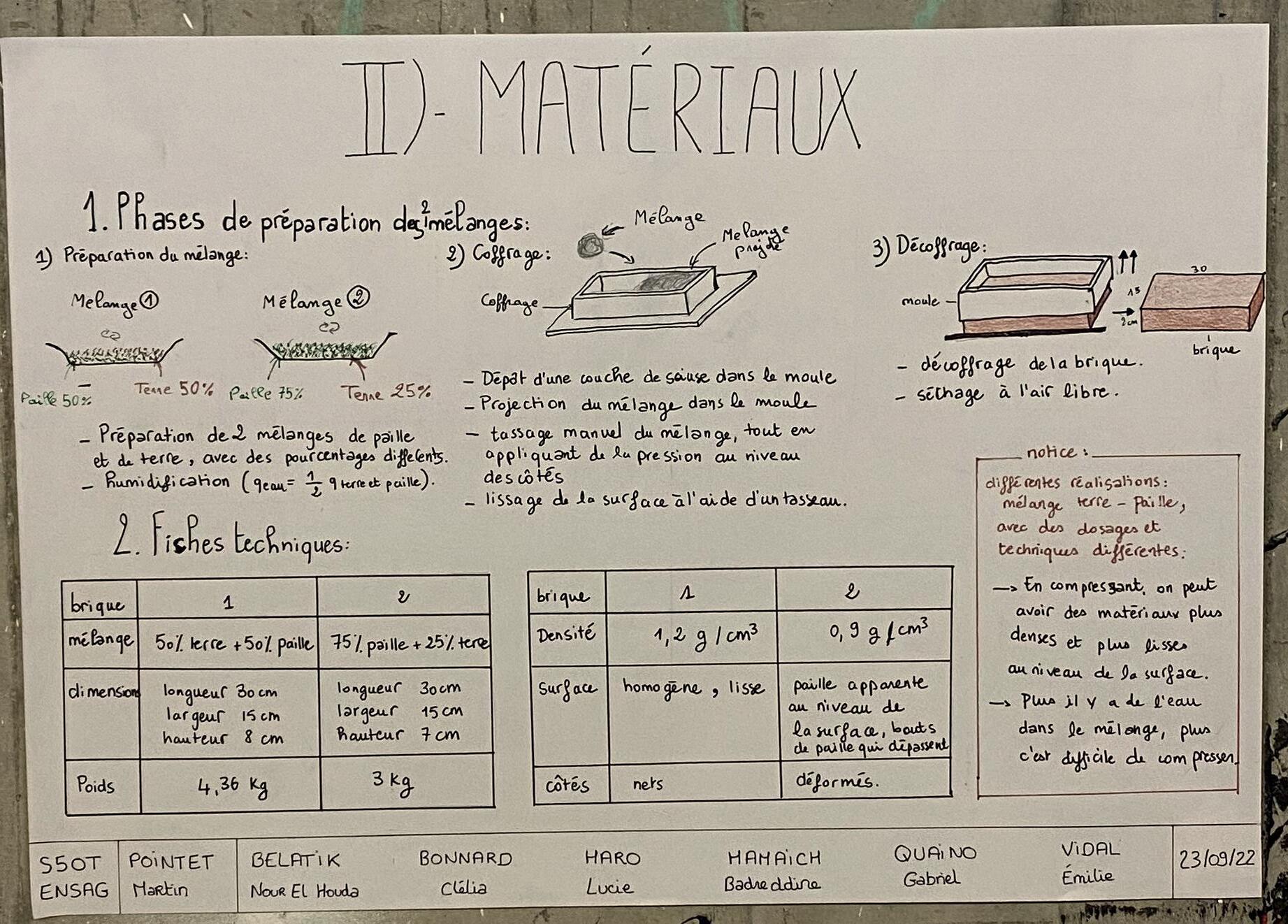

Expérimentation de matériau

Cours optionnel par Martin Pointet : DES MATERIAUX AUX STRUCTURES MIXTES : retours aux matériaux bio et géosourcés.

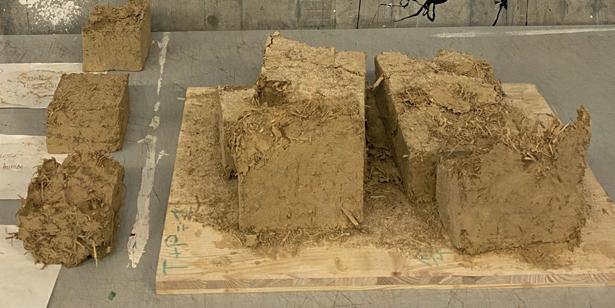

Réalisation d’échantillons à base de terre à pisé & de chènevottes et une planche explicative.

TD de recherche et expérimentation en groupe avec Nour Belatik, Clélia Bonnard, Lucie Haro, Hamaich Badreddine et Emilie Vidal

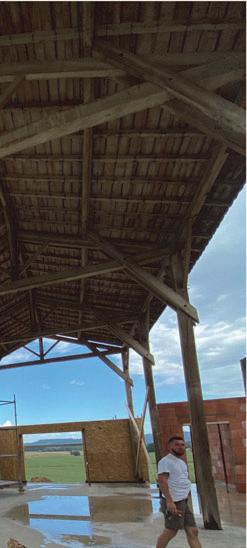

Stage ST1

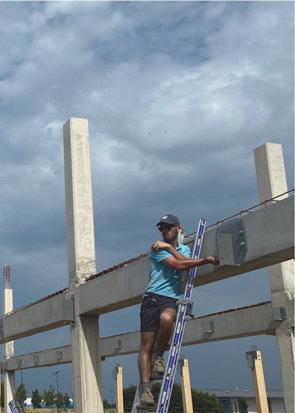

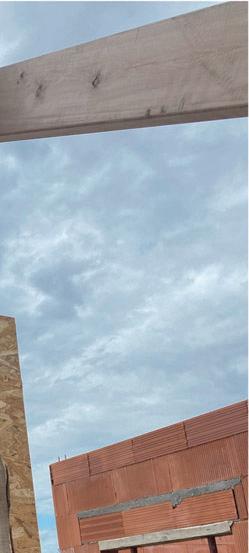

Durant le stage ouvrier j’ai pu me rendre compte des qualités des constructions comprenant des éléments en bois. Ces qualités s’expriment par un travail avec des artisans experts, par une rapidité de mise en œuvre, une ambiance chaleureuse, une efficacité thermique et acoustique.

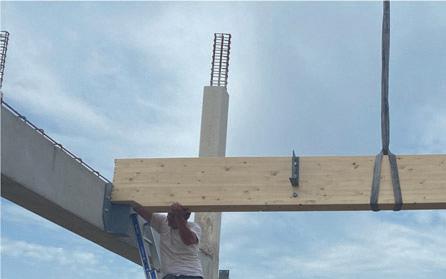

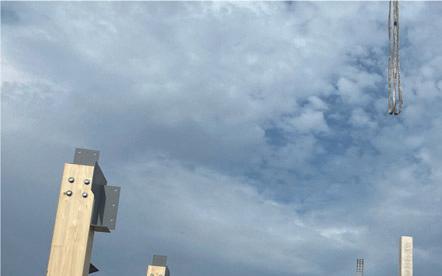

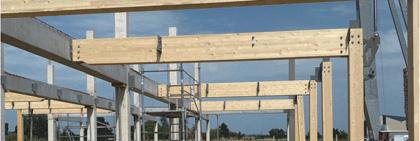

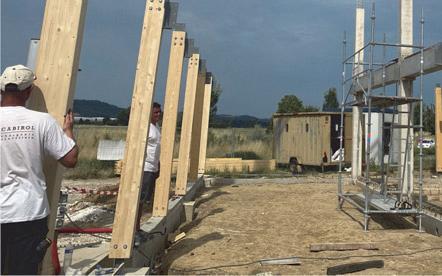

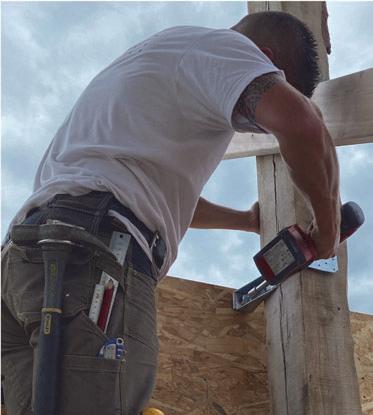

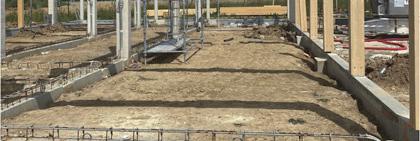

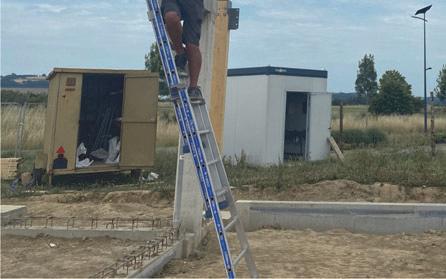

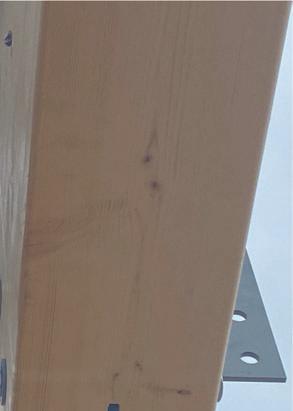

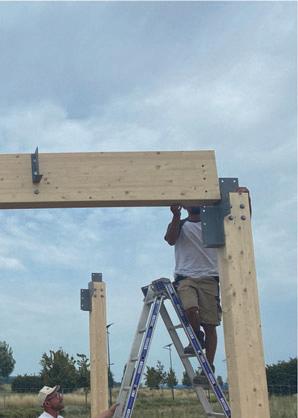

Ici, préparation et assemblage d’un portique par encastrement à une structure en béton armé.

Axonométrie structurelle

termites que nous découpons auparavant à la zone de découpe panneaux bois et nous les clouons à l’aide de la clouteuse pneumatique.

Pour assurer l’étanchéité nous appliquons le scotch d’étanchéité (en jaune sur la photo)

Avant de passer à l’étape suivante du montage, nous retournons le module an d’avoir le coté intérieur libre pour installer l’isolation. Nous retournons le module à l’aide du manitou et des sangles. Pour l’isolation nous utilisons de la laine de bois, un isolant qui est naturel, non chimique et qui est respectueux de l’environnement, nous le découpons pour le faire passer entre les montants si l’écartement n’est pas de 60 centimètres. L’isolant ni d’être installé nous mettons le pare-pluie lui aussi naturel et à base de bois.

Durant la journée nous faisons 2 modules avant d’être en weekend à 15h30.

Concernant la deuxième partie du stage, j’ai pu constituer à partir de la matière première un élément constructif d’une maison passive, comprenant des murs en ossature bois (MOB). La particularité de ce projet (réhabilitation d’un séchoir à tabac dans le Lot & Garonne) est que les éléments de toiture et sa structure sont déjà présents. Il s’agit de venir poser une enveloppe autour de la structure de la toiture.

Lundi 21 juin

Découpe des montants bois

Deuxième semaine de stage, je démarre à 7h45, le brieng est plus long, nous sommes en début de semaine. Ce lundi je vais être avec Nico (avec qui j’ai fait le MOB) et Mickaël, au programme d’aujourd’hui : nir le dernier module MOB, préparer le camion plateau pour le transport des modules jusque sur le site, et dans la matinée jusqu’à l’après midi on sera sur site.

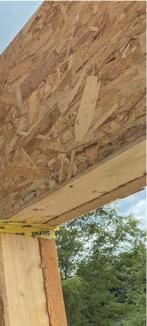

Assemblage des montants, isolation et plaquage OSB

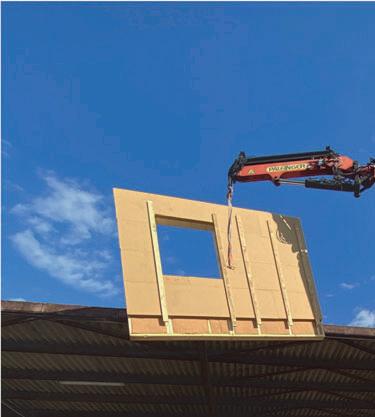

Assemblage sur site

Avec Nico nous nissons le dernier module pendant que Mickaël sort le camion et le manitou pour entreposer les modules MOB. Les modules sont dimensionnés pour qu’ils ne soient pas considérés hors gabarit durant le transport (la loi stipule qu’un véhicule ne peut dépasser 2,55m de largeur). Nous nissons rapidement le module car celui ci doit être mis en premier puisqu’il doit être installé en dernier sur site.

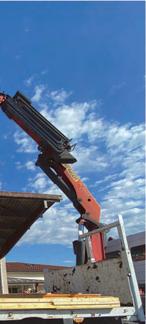

Préparation au transport

Après avoir ni le montage, nous sanglons et nous installons sur le camion plateau, et nous faisons de même avec tous les modules présents, et ensuite nous partons sur site, à Saint Sardos, à 45 kilomètres d’Agen, c’est un chantier de réhabilitation d’un séchoir à tabac en maison.

Nous arrivons sur site et nous installons immédiatement le groupe électrogène an d’être alimentés en électricité, ensuite je dois visser les modules présents sur place entre eux et les arrimer à la lisse basse, pendant ce temps là mes collègues se sont occupés de placer le cordex, pour placer les lisses restantes.

Les modules vissés entre eux, avec Mickaël nous nous sommes occupés de retirer les tire-pousse et nous avons mis en place les platines que l’on visse sur le module, et perpendiculairement au poteau.

Des pluies sont annoncées dans la journée et dans la nuit, avec Mickaël nous avons mis en place des bâches par dessus les murs an de les protéger, car le haut n’est pas étanche.

Suite à la demande de l’entreprise, je ne peux diffuser les étapes du montage. Raison : RGPD

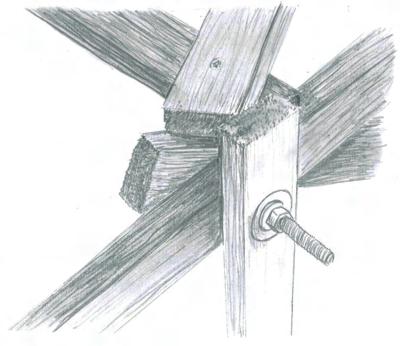

Art & Technique

A gauche :

S2RA : R. Huneau / Dessin géométral - Géométrie Descriptive / Habiller la Tour Perret.

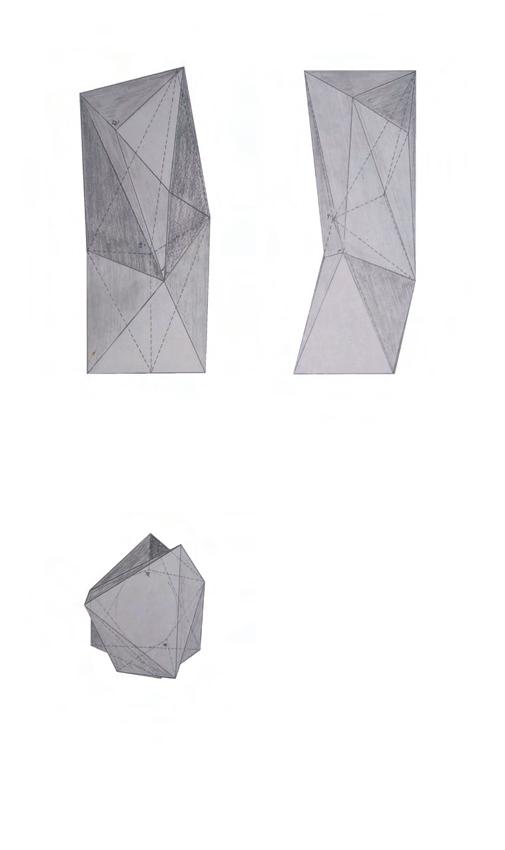

Pemière partie élaboration d’une maquette à partir de dessins de géométrie descriptive.

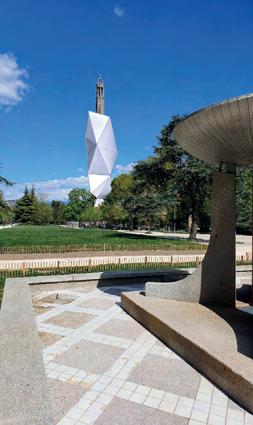

Deuxime partie photomontage de la maquettte sur la Tour Perret avec ajout de textures.

Troisième partie composition d’une planche définie et cheminement périphérique libre.

Le cheminement raconte les étapes chronologiques de la première partie

A droite :

S3RP : R. Huneau / Art Plastique « Vous ne savez pas dessiner, essayez par la bande ! »

La représentation architecturale et urbaine par la bande dessinée.

Objectif : constituer une planche de bande dessinée à partir d’une histoire parmi lesquelles comporte l’œuvre de R.Queneau Histoires de Styles.

Volonté personnelle rendu graphique en noir et blanc.

APARTÉS
