PARCOURS UNIVERSITAIRE

Licence 3

Semestre 2 (en cours)

Projet architectural, urbain et paysager

Synthèsearchitecturale,urbaineetpaysagère/ Studio Okotnikoff

Projet architectural, urbain et paysager - Nature en ville

Yvan Okotnikoff / Laure Ribeiro / M. Figueras /M. Granoux

Semestre 1

Projet architectural, urbain et paysager

Architectoniqueettechnologiesdel’architecture / Studio Adeline

Construire le projet d’architecture, Lumière, Structure, Enveloppe Atmosphères

Benoit Adeline / Pierre Gerbier

Licence 2

Semestre 2

Projet architectural et paysager

Phénoménologie,Ambiances,etMatérialitésdel’Architecture / Studio Chansavang Vielfaure

Refuge Bioclimatique à Sarcenas dans le PNR de la Chartreuse

Quentin Chansavang / Damien Vielfaure / Anna Laura Bourguignon / Laure Ribeiro / Marie Pascaline Thiollière

Semestre 1

Projet architectural et urbain

Grammaire,syntaxe,narration,composition,organisationde l’architecture / Studio Galloo

Poésie du Langage Architectural, Expérimentation et Représentations.

Fabrice Galloo / Patrice Bouvier / Elizabeth Polzella / Adrien Cuny / Clément Daneau / Sophie Paviol

Licence 1

Semestre 2

Iniation aux fondamentaux de l’architecture

Initiationauprocessusdeconceptionetauxlangagesde l’architecture,àlagéométrieperspectiveetauxcultures constructives

Exercice Masse & Ossature

Pascal Rollet / Damien Vielfaure / Sébastien Freitas / Elizabeth

Polzella / Basile Cloquet / Sylvain Mongellaz / Pierre Geroudet / Hugo Gasnier / Louise Lemoine / Emmanuel Mille

Semestre 1

Iniation aux fondamentaux de l’architecture

Lecturedel’espace,représentationetgéométrie.

Exercices autour de la pensée architecturale de Tadao Ando

Dominique Putz / Valérie Cargnel / Cédric Roze / David Pigetvieux / Stéphane Delfino.

Exercice de conception

Hôtel universitaire Projet

Projet Rabot’H

Projet S5AA B.Adeline / P.Gerbier - Projet d’un hôtel universitaire sur le site du Rabot dans les pentes de la Bastille à Grenoble. Programmation hôtelière avec 40 chambres de 25m² et de 10 appartements de 50m² minimum, accent mis sur la thématique de l’eau, les atmosphères et le parcours accessible. Suite à une analyse de structure d’un projet de Perraudin à Voiron l’accent a été mis sur une culture constructive en bois.

Le RABOT’H

Plan de masse

Bâtiments existants conservés Cantine

Concernant la composition du bâtiment un soubassement en pierre massive, des murs porteurs en pierre positionnés en refend aux 2 premiers niveaux, des murs en ossature bois pour les derniers niveaux. L’enveloppe est également en ossature bois. En page 23 nous retrouverons la coupe qui présentera les différentes couches & éléments composants du projet à une échelle plus petite.

Chambre

Piscines

Salle commune Circulations verticales

Parc urbain avec rampe à 4.3%

Poteaux porteurs des coursives

Eléments de charpente

Projet Rabot’H

Axonométrie éclatée

Murs porteurs en bois

Gabriel QUAINO

Murs porteurs en pierre massives

UN HOTEL UNIVERISTAIRE Site du Rabot La Bastille Grenoble

Planchers en bois

ENSAG 2022/23 S5

Studio ADELINE

Coupe Sud Nord

Castle Roots Projet refuge bioclimatique

Projet création d’un refuge bioclimatique dans le PNR de Chartreuse. Programme mixte. Village de Sarcenas.

Le nom Castle Roots vient par l’emplacement du site qui se situe en contrebas de l’auberge du château, et du parti pris paysager qui rapelle les ramifications. Projet très compact pour les parties communes et aéré pour les parties privées qui s’articulent autour d’un parc en pente relativement importante. Problématiques climatiques, d’accès, de cultures constructives. . . Rendu graphique final à la main.

Axonométrie éclatée, coupe et plan de composants constructifs

Parties privées

Parties communes

Séquences narratives racontant les parcours et les cadrages possibles à différents points de vue du projet. Réalisé sur l’application Procreate sur iPad

Quartier la Capuche Projet immeuble d’habitation

En groupe avec Lysiane Arnaud, Lucie Haro, Léo Lévy, Bastien Perret

Projet S3AA F.Galloo - Site de la Capuche / Grenoble de 3.5ha. Travail en groupe de 5 pour l’urbanisme et aménagements paysagers.

Travail en autonomie sur la partie projet architectural. Le parti pris collectif a été de faire une transition entre un bâti urbain dense et haut et un bâti urbain peu dense et une hauteur faible. Une percée parallèle à la large bande cyclable en bordure de parcelle permet une alternative aux mobilités douces et de profiter des cadrages offerts. En ce qui concerne la partie individuelle, le parti pris a été de proposer des logements collectifs qui sont généreux en termes d’espaces intérieurs et extérieurs. Ce parti pris interprète la volonté d’offrir des logements intermédiaires aux usagers. Le Rez-de-Chaussée est lui voué à l’activité commerciale et de restauration.

Projet de logements - Quartier la Capuche

Grenoble

Lysiane ARNAUD Lucie HARO Leo LEVY Bastien PERRET Gabriel QUAINO

Groupe G

Plan RDC - 1/500

T4

Coupe Ouest-Est - 1/500

Plan de masse

Coupe Ouest Est

Plan étage courant

Circulations verticales

Terrasse privative Logement

Circulations palier

Typologies logements

Expérience & Expérimentation

Poutre en béton armé

Enseignements jumeaux autour de la thématique du béton de ciment. Réalisation d’une poutre en béton armé. Les contraintes sont les suivantes : 45L max soit 112.5kg, 30ml de fer max.

Tableau récapitulatif des éléments de coffrage

Remplissage du coffrage avec le béton

Plan de ferraillage

Avec le groupe nous avons privilégié d’utiliser le moins de béton possible, et de mettre en évidence les caractéristiques complémentaires de chacun des matériaux composant la poutre. Le béton plus résistant en compression et les tiges métalliques en tension. Nous avons donc décidé pour ce TD de court terme de laisser apparaître ce qui est normalement caché.

Mise en place des ferraillages dans le coffrage

Treillis en bois cintré

Enseignements jumeaux autour de la thématique du bois. TD commun aux 2 enseignements, réalisation d’un treillis cintré moisé en bois. Le choix a été de moiser le cintre par des membrures extérieures afin d’économiser du ml de bois.

Contreventements

TD en groupe avec Théo Alberelli, Clélia Bonnard, Baptiste Casrtelli, Marine Coulon, Lou Girodet, Arsène Massot, Camille Pagiras, Randianina Rakotomizaho, Quentin Rossi, Alexine Salmon, Justine Voegelin, Céline Voyer Deconche

Détail noeud

Détail moisage cintre

Détail percements

Réalisation d’une coupe avec un haut niveau de détail, extrait du projet dans le cadre du studio de projet.

Encadré par Martin Pointet

Détail projet

Couvertine

Panne Sablière 200 x 500mm

Mur Ossature 310mm

Solives 160 x 250 mm

Isolant Fibre de bois 180mm

Plot de dalle 35mm

Solives 160 x 250 mm

Refends en pierre h : 610mm

Dalle béton armé 220mm

Refends en pierre h : 610mm

Dalle béton armé 200mm

Fondations en attente BE

Structures

Isolant 100mm

Expérimentation de matériau

Cours optionnel par Martin Pointet : DES MATERIAUX AUX STRUCTURES MIXTES : retours aux matériaux bio et géosourcés.

Réalisation d’échantillons à base de terre à pisé & de chènevottes et une planche explicative.

Stage ST1

Durant le stage ouvrier j’ai pu me rendre compte des qualités des constructions comprenant des éléments en bois. Ces qualités s’expriment par un travail avec des artisans experts, par une rapidité de mise en œuvre, une ambiance chaleureuse, une efficacité thermique et acoustique.

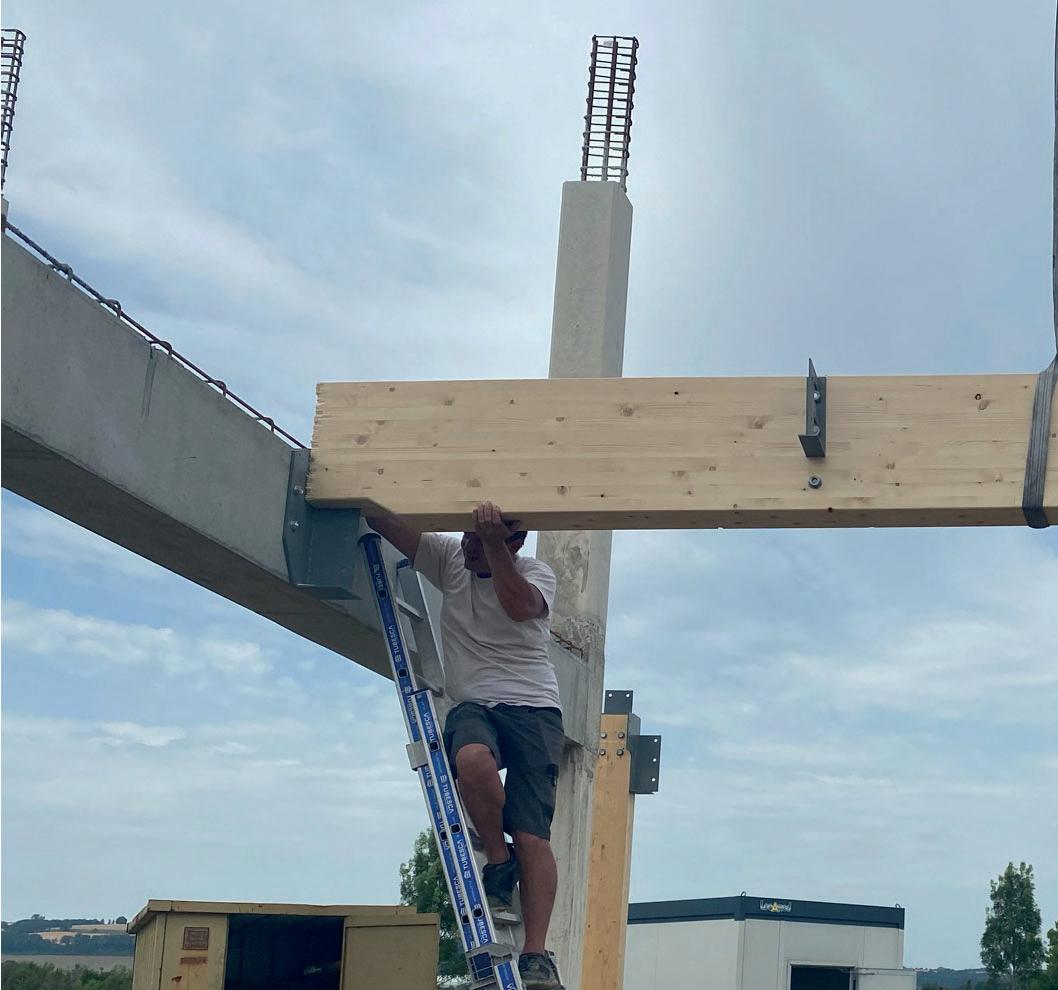

Ici, préparation et assemblage d’un portique par encastrement à une structure en béton armé.

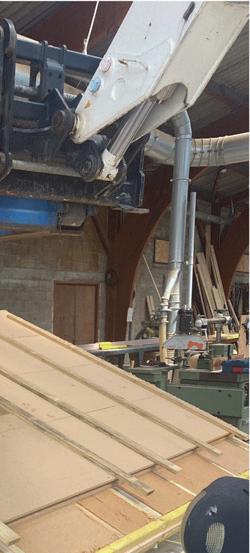

termites que nous découpons auparavant à la zone de découpe panneaux bois et nous les clouons à l’aide de la clouteuse pneumatique.

Pour assurer l’étanchéité nous appliquons le scotch d’étanchéité (en jaune sur la photo)

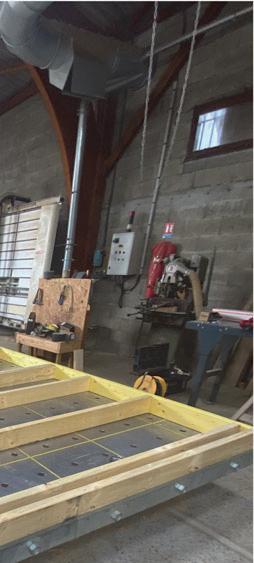

Avant de passer à l’étape suivante du montage, nous retournons le module an d’avoir le coté intérieur libre pour installer l’isolation. Nous retournons le module à l’aide du manitou et des sangles. Pour l’isolation nous utilisons de la laine de bois, un isolant qui est naturel, non chimique et qui est respectueux de l’environnement, nous le découpons pour le faire passer entre les montants si l’écartement n’est pas de 60 centimètres. L’isolant ni d’être installé nous mettons le pare-pluie lui aussi naturel et à base de bois.

Durant la journée nous faisons 2 modules avant d’être en weekend à 15h30.

Concernant la deuxième partie du stage, j’ai pu constituer à partir de la matière première un élément constructif d’une maison passive, comprenant des murs en ossature bois (MOB). La particularité de ce projet (réhabilitation d’un séchoir à tabac dans le Lot & Garonne) est que les éléments de toiture et sa structure sont déjà présents. Il s’agit de venir poser une enveloppe autour de la structure de la toiture.

Lundi 21 juin

Découpe des montants bois

Deuxième semaine de stage, je démarre à 7h45, le brieng est plus long, nous sommes en début de semaine. Ce lundi je vais être avec Nico (avec qui j’ai fait le MOB) et Mickaël, au programme d’aujourd’hui : nir le dernier module MOB, préparer le camion plateau pour le transport des modules jusque sur le site, et dans la matinée jusqu’à l’après midi on sera sur site.

Assemblage des montants, isolation et plaquage OSB

Assemblage sur site

Avec Nico nous nissons le dernier module pendant que Mickaël sort le camion et le manitou pour entreposer les modules MOB. Les modules sont dimensionnés pour qu’ils ne soient pas considérés hors gabarit durant le transport (la loi stipule qu’un véhicule ne peut dépasser 2,55m de largeur). Nous nissons rapidement le module car celui ci doit être mis en premier puisqu’il doit être installé en dernier sur site.

Préparation au transport

Après avoir ni le montage, nous sanglons et nous installons sur le camion plateau, et nous faisons de même avec tous les modules présents, et ensuite nous partons sur site, à Saint Sardos, à 45 kilomètres d’Agen, c’est un chantier de réhabilitation d’un séchoir à tabac en maison.

Nous arrivons sur site et nous installons immédiatement le groupe électrogène an d’être alimentés en électricité, ensuite je dois visser les modules présents sur place entre eux et les arrimer à la lisse basse, pendant ce temps là mes collègues se sont occupés de placer le cordex, pour placer les lisses restantes.

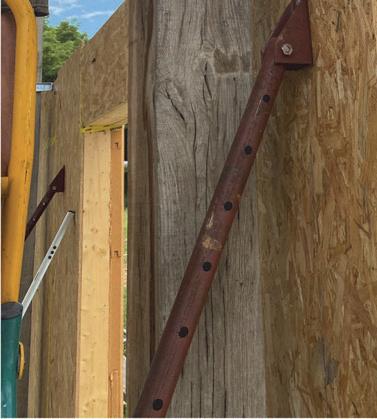

Les modules vissés entre eux, avec Mickaël nous nous sommes occupés de retirer les tire-pousse et nous avons mis en place les platines que l’on visse sur le module, et perpendiculairement au poteau.

Des pluies sont annoncées dans la journée et dans la nuit, avec Mickaël nous avons mis en place des bâches par dessus les murs an de les protéger, car le haut n’est pas étanche.

Suite à la demande de l’entreprise, je ne peux diffuser les étapes du montage. Raison : RGPD

Art & Technique

A gauche :

S2RA : R. Huneau / Dessin géométral - Géométrie Descriptive / Habiller la Tour Perret.

Pemière partie élaboration d’une maquette à partir de dessins de géométrie descriptive.

Deuxime partie photomontage de la maquettte sur la Tour Perret avec ajout de textures.

Troisième partie composition d’une planche définie et cheminement périphérique libre.

Le cheminement raconte les étapes chronologiques de la première partie

A droite :

S3RP : R. Huneau / Art Plastique « Vous ne savez pas dessiner, essayez par la bande ! »

La représentation architecturale et urbaine par la bande dessinée.

Objectif : constituer une planche de bande dessinée à partir d’une histoire parmi lesquelles comporte l’œuvre de R.Queneau Histoires de Styles.

Volonté personnelle rendu graphique en noir et blanc.
